Как сделать теплый пол на балконе или лоджии своими руками

Владельцы жилых домов или квартир с балконом всегда хотят использовать его как можно более эффективно. Ведь это дополнительное пространство дома можно приспособить под различные нужды. Застекленный балкон можно сделать оранжереей, рабочим кабинетом, да и просто местом для отдыха. При желании можно снять внутренние окна комнаты, ведущие на балкон и увеличить ее площадь.

Содержание

• 1 Апгрейд балкона 80 lvl: устройство пола с подогревом на балконе
• 2 Устройство на балконе водяного тёплого пола: плюсы и минусы, особенности монтажа
  • 2.1 Как провести монтаж водного пола?
• 3 Пол с электрическим подогревом: его достоинства и общая информация по установке
• 4 Инновационный способ утепления балконного покрытия: инфракрасное утепление пола
• 5 Видео: пошаговая инструкция по монтажу теплого пола от эксперта Алексея Земскова

Апгрейд балкона 80 lvl: устройство пола с подогревом на балконе

Чтобы чувствовать себя комфортабельней в этом помещении, нужно позаботиться о нескольких вещах: вставить шумоизолирующие и герметичные окна, а также продумать способ подогрева новой внутренней части дома в зимний или холодный период. Нужен ли теплый пол на лоджии или балконе, или можно обойтись и без него? Ответим так: тёплый пол на балконе с подогревом остается одним из лучших способов утепления балкона.

Вариант тёплого пола на лоджии в разрезе

Существует несколько способов сделать теплый балкон. Обычно используют один из трех вариантов, но какой лучше, решать потребителю:

• Водный подогрев;
• Электрический теплый пол;
• Инфракрасный подогрев полового покрытия.

Устройство на балконе водяного тёплого пола: плюсы и минусы, особенности монтажа

Водяной способ обогрева пола балкона — это самый эффективный, и в то же время самый затратный тип утепления. Он характерен следующими преимуществами:

• Экономия пространства на балконе. Обычно это помещение достаточно небольшое по своим размерам: установив водное отопление можно сэкономить место, которое планировалось оставить под боковые радиаторы;
• Единовременные затраты на установку и обслуживание. После установки водяного тёплого пола нет необходимости тратить лишние средства на его обслуживание;
• Денежная экономия. Такой тип покрытия не требует увеличения трат на электроэнергию;
• Эффективный обогрев. При правильной планировке пол будет прогреваться равномерно по всей площади.

Принципиальная схема водяного тёплого пола с коллекторной системой

К сожалению, на балконе у теплого пола есть и несколько существенных недостатков:

• Сложность первичной установки. Этот процесс долгий, затратный по средствам и требует от мастера действительно профессиональных знаний в этой области;
• Проблема в устранении поломок. Если произойдет поломка гидравлической системы и возникнет утечка воды из радиаторных труб, скорее всего потребуется полное вскрытие покрытия, так как точечно выявить место протекания фактически невозможно;
• Медленная регулировка температуры подогрева;
• Потребность в установке дополнительного оборудования. Так как давление в водном стояке не везде стабильное, возможно понадобиться установка водяного насоса.

Как провести монтаж водного пола?

Процесс создания теплого балкона своими руками с водяным подогревом проводится в несколько этапов. Вначале выполняются подготовительные работы, очистка от пыли, мусора, первичная обработка пола перед установкой. Для этого демонтируют старую стяжку и проводят горизонтальное выравнивание покрытия. Затем на очищенный слой укладывается изоляционный материал, способный впитывать в себя воду — это облегчит решение проблем при появлении утечки жидкости из системы отопления.

На фото: производится укладка магистральной трубы для тёплого пола

После установки гидроизоляции необходимо установить покрытия, обеспечивающие утепление пола. Типы второго слоя изоляционного покрытия зависят от того, какой способ отопления планируется применять: подключение к общей водной системе отопления или установка отдельного коллектора. В первом случае применяется обычный вспененный полиэтилен и пенополистирол, во втором — комбинированное покрытые из керамзита и пенополистирола.

Варианты укладки змеевика труб отопления

Выбор труб (их размер и диаметр) и дополнительного оборудования (коллектора, котла и прочих дополнительных устройств) зависит от площади балкона и способа подключения гидравлической системы отопления.

Пол с электрическим подогревом: его достоинства и общая информация по установке

Второй тип обогрева пола в балконных помещениях обладает целым рядом неоспоримых достоинств:

• Быстрый монтаж покрытия;
• Удобная регулировка уровня температуры;
• Приемлемая цена за установку;
• Быстрое выявление и устранение неполадок;
• Возможность применения в обычных квартирных условиях без необходимости оформления дополнительных разрешений на установку.

Принципиальная схема устройства электрического тёплого пола

Установка пола с электрическим подогревом характерна только одним недостатком, который в сегодняшних реалиях может многим показаться весьма существенным — это большой объем потребления электроэнергии из общей сети, что приведет к увеличению трат на оплату счетов за электричество.

Важно! Чтобы электрический подогрев поверхности был действительно эффективным нужно озаботиться установкой надежного теплоизолирующего слоя.

Для типовых квартир пойдет использование пенополистирола, для балконов, стоящих на земле или над подвальными помещениями стоит использовать комбинированную двухслойную прокладку из керамзита с дополнением вспененного полиэтилена и пенополистирола. Изоляционный слой должен быть не меньше 10 см толщины для получения эффективной теплоизоляции.

Вариант устройства электрического подогрева на балконе по деревянным лагам

Теплый пол на балконе, на что нужно обратить внимание:

• Необходимо правильно рассчитать теплоотдачу кабеля. Если в системе будут места с меньшей отдачей тепла, то это приведет к перегоранию кабеля и, соответственно, к переустановке системы на этом участке;
• Правильный выбор стяжки для проводки кабеля. Первое условие: стяжка, в которой будет находиться кабель, должна хорошо проводить тепло. Второе — однородность выбранного материала стяжки: это поможет избежать преждевременного повреждения кабеля;
• Также, чтобы не повредить кабельную проводку, ее нельзя сгибать в дуги диаметром меньше чем 4−5 см;
• Кабель не должен соприкасаться с теплоизоляционным слоем: его нужно укладывать на специальную армированную сетку;
• Площадь пола, по которой будут ходить люди, требует дополнительной обработки: стяжка с проведенным кабелем отгораживается от остального участка пола дополнительными швами.

Инновационный способ утепления балконного покрытия: инфракрасное утепление пола

Недавно на рынке появился новый материал, обеспечивающий подогрев полового покрытия — это специальная инфракрасная пленка. Она обеспечивает отопление с помощью инфракрасного излучения, которое полностью уходит внутрь помещения, при этом такой способ повышения температуры практически на 100% идеален, ведь тепло не рассеивается в воздухе.

Принципиальная схема устройства пола на лоджии с инфракрасным подогревом

Кроме этого существенного плюса, у данной системы отопления есть еще несколько преимуществ:

• Инфракрасное утепление пола экономней чем электрический способ обогрева;
• Установка инфракрасного покрытия достаточно простая: с этой задачей справятся даже любители.

Установка инфракрасных панелей для подогрева пола проводится в несколько этапов, которые заметно проще чем идентичные процессы при установке водной или электрической системы отопления. Для начала необходимо повести первичную подготовку пола. Это элементарная процедура, во время которой достаточно немного выровнять поверхность и удалить мелкий строительный мусор. Затем устанавливается теплоизоляционный слой. Этот слой занимает совсем немного места — его толщина может составлять всего несколько миллиметров. В качестве изоляционного материала используется специальный материал — изолон. Он идеально подходит для совместного использования с инфракрасными панелями, так как полностью отражает поступающее к нему тепло в обратную сторону, то есть, в нашем случае, все тепло будет идти вверх от пола. Дополнительный плюс материала заключается в том, что он обладает влагоотталкивающими характеристиками.

Так выглядят инфракрасные маты на лоджии

Тип используемых инфракрасных панелей зависит от того, какой материал будет использоваться для внешней поверхности пола. Если пленку планируется укладывать под плиткой, то нужно устанавливать панели стержневого типа: в них предусмотрены отверстия, обеспечивающие стяжку бетонного покрытия под панелями с клеем для плиток. При установке теплового покрытия под обычную поверхность пола, например, под ламинат, можно применять пленочный вариант покрытия.

Схема подключения инфракасных матов тёплого пола

Главный плюс монтажа теплого пола на балконе с помощью установки новой системы заключается в том, что нет необходимости проводить точные строительные замеры: например, выбирать толщину и диаметр труб, без чего водное отопление сделать невозможно или измерять теплоотдачу пола, без чего нормально сделать электрическое утепление пола будет неэффективным. Инфракрасное утепление пола для балкона — это простой, экономный и доступный способ утепления, идеальный для квартир и отдельных домов.

Поэтому, прежде чем приступить к укладке теплого пола, нужно изучить информацию по каждому виду обогрева. И только выбрав подходящие варианты, произведя замеры приступать к работе.

Видео: пошаговая инструкция по монтажу теплого пола от эксперта Алексея Земскова

Поделиться:

• Предыдущая записьУтепление балкона (лоджии) пеноплексом: технология и этапы работ
• Следующая записьИнфракрасный теплый пол на балконе под ламинат как оптимальный выбор

×

Рекомендуем посмотреть

Как сделать теплый пол на балконе своими руками. Инфракрасный, электрический, водяной теплый пол

Привет, гости моего сайта! Недавно заходил в гости к одному знакомому.

Оказалось, что он недавно сделал на балконе теплый пол от центрального отопления. Счетчиков у него нет. Я ему сказал, что так делать нельзя, это незаконно.

Но он утверждает, что все так делают. Решил провести ему ликбез по теплым полам, чтобы все-таки утеплить балкон как положено и не получить «по шапке». Надеюсь эта информация окажется полезной и вам.

Содержание

1. Что такое теплый пол и как он работает
2. Теплый пол на лоджии и балконе. Выбор и особенности установки
3. Утепление и совмещение лоджии (балкона) с комнатой
4. Утепление балкона и лоджии (без совмещения с комнатой)
5. Виды теплых полов
6. Электрический теплый пол на балконе
7. Греющий кабель
8. Нагревательные маты
9. Инфракрасная пленка
10. Монтаж водяного пола на балконе
11. Какой вариант теплого пола подходит для балкона?
12. Из каких шагов состоит монтаж теплого водяного пола на балконе
13. Возможен ли монтаж теплого пола от центрального отопления в квартире?
14. Возможные проблемы и их причины
15. Теоретическая схема подключения
16. Недостатки
17. Устанавливаем инфракрасный теплый пол на балконе своими руками
18. Расходные материалы
19. Укладка инфракрасного теплого пола на балконе
20. Приступаем к укладке полотна теплого пола

Содержание

• 1 Что такое теплый пол и как он работает
• 2 Теплый пол на лоджии и балконе. Выбор и особенности установки
  • 2. 1 Утепление и совмещение лоджии (балкона) с комнатой
  • 2.2 Утепление балкона и лоджии (без совмещения с комнатой)
• 3 Виды теплых полов
  • 3.1 Электрический теплый пол на балконе
  • 3.2 Греющий кабель
  • 3.3 Нагревательные маты
  • 3.4 Инфракрасная пленка
• 4 Монтаж водяного пола на балконе
  • 4.1 Какой вариант теплого пола подходит для балкона?
  • 4.2 Из каких шагов состоит монтаж теплого водяного пола на балконе
• 5 Возможен ли монтаж теплого пола от центрального отопления в квартире?
  • 5.1 Возможные проблемы и их причины
  • 5.2 Теоретическая схема подключения
  • 5.3 Недостатки
• 6 Устанавливаем инфракрасный теплый пол на балконе своими руками
  • 6.1 Расходные материалы
• 7 Укладка инфракрасного теплого пола на балконе
  • 7.1 Приступаем к укладке полотна теплого пола

Что такое теплый пол и как он работает

Тёплый пол — система отопления, обеспечивающая нагрев воздуха в помещении снизу, где отопительным прибором выступает тёплый пол (настил).

Наиболее распространены электрические системы подогрева пола и водяные, подключаемые к центральной или местной системе отопления.

Среди новейших систем теплого пола набирают популярность системы на основе аморфной металлической ленты.

Теплый пол на лоджии и балконе. Выбор и особенности установки

В условиях высокой стоимости жилья мы ценим каждый метр и с особой ответственностью подходим к планированию обстановки квартиры.

По этой причине приобрело популярность решение об установке теплого пола на лождию и балкон, которые могут стать еще одной полноценной комнатой — столовой, кабинетом или зоной отдыха.

Утепление лоджии и балкона — это грамотное вложение средств, которое позволит Вам расширить возможности проведения домашнего отдыха, а также придаст квартире индивидуальность.

В рамках нашей статьи мы не разделяем понятия лоджии и балкон, так как процесс их утепления практически одинаковый.

Монтаж электрического теплого пола на лоджию и балкон состоит из следующих этапов:

1. Укрепление парапета. Относится в основном к балкону и требуется в случае, если ограждение представляет собой решетку. Укрепить парапет можно кирпичной кладкой.
2. Остекление. Чаще всего ставят стеклопакеты, так как они наиболее герметичны и, следовательно, лучше сохраняют тепло.
3. Утепление потолка и стен. На этом этапе Вам понадобится отражающий теплоизоляционный материал (с фольгированным покрытием), плиты из пеноплекса или другие подобные материалы. Они крепятся к стене и потолку либо на дюбеля, либо с помощью каркаса из брусьев. Сверху плиты покрываются гипсокартоном, который подходит для любой декоративной отделки. Обратим внимание, что на всех этапах работы необходимо тщательно заделывать все стыки! Без должного усердия на данном этапе затея потеряет смысл.
4. Установка теплого пола. Дополнительный обогрев лоджии или балкона необходим, т.к. теплоизоляция лишь удерживает воздух, но не нагревает его. Основную задачу по утеплению решает именно система «теплый пол». По жилищному кодеку Российской Федерации выводить центральное отопление за пределы квартиры запрещено, это грозит выходом из строя всей системы. Теплый пол наиболее логичный вариант выбора системы обогрева для лоджии или балкона, т.к. и по габаритам, и по энергопортеблению значительно удобнее ИК-обогревателей и радиаторов.

Существует 2 варианта превращения лоджии в жилое помещение:

1. совмещение с кухней/комнатой и последующее утепление;
2. утепление без совмещения.

Утепление и совмещение лоджии (балкона) с комнатой

Если Вы решите сделать лоджию или балкон частью общего жилого пространства, Вам необходимо будет демонтировать балконную дверь, а также, возможно, подоконный блок.

На данные работы понадобятся дополнительные ресурсы, однако взамен появится больше вариантов для интерьерных и функциональных решений.

Присоединение балкона к комнате образует единое помещение с общим микроклиматом, для которого достаточно стандартной мощности теплого пола . Это делает выбор теплого пола для балкона, совмещенного с комнатой или кухней, аналогичным выбору теплого пола в любое другое жилое помещение.

Например, для лоджии, объединенной со спальней или гостинной, под такие напольные покрытия, как ламинат, ковролин, паркет, подойдет инфракрасный пленочный пол CALEO Line — самая простая и экономичная модель в линейке инфракрасной пленки.

В случае совмещения балкона с кухней, на полу которой планируется положить плитку, один из возможных вариантов теплого пола, это тонкий нагревательный мат IQ FLOOR Mat.

Утепление балкона и лоджии (без совмещения с комнатой)

Если Вы не совмещаете балкон с комнатой или кухней, Вам не придется демонтировать дверь, следовательно, этот вариант экономит время и деньги.

Возможны четыре вида системы теплого пола для утепления лоджии или балкона. Выбор зависит от типа напольного покрытия и способа монтажа.

Греющий кабель — классическая система электрических теплых полов, надежная и долговечная. Подходит под любой тип напольного покрытия. В то же время это наиболее трудоемкий вариант, так как для его установки требуется заливка песочно-цементной стяжки толщиной 3-5 см.

Нагревательный мат представляет собой такой же кабель, но меньшего диаметра, уже закрепленный на монтажной сетке. Монтируется такой теплый пол в слой плиточного клея под плитку (1-1,5 см) или керамогранит.

В связи с тем, что балкон все-таки искусственно утепленное помещение, для его обогрева требуется мат большей мощности. Поэтому мы рекомендуем именно Thermomat 180, с которым температура в Вашей новой комнате точно будет комфортной.

Пленочный пол разработан специально для покрытий, устанавливаемых сухим способом — ламинат, паркетная доска, ковролин. Кроме того, теплый пленочный пол можно включать сразу после монтажа.

В совокупности этих двух характеристик заключается преимущество инфракрасного теплого пола.

Более подробную информацию об установке пленочного пола мы изложили в этой статье. Стоит упомянуть, что возможно дополнительное утепление стен и потолка на лоджии инфракрасной пленкой.

Стержневой пол также относится к инфракрасным системам обогрева. Он монтируется двумя способами: в слой плиточного клея (для плитки или керамогранита) и в слой тонкой стяжки в виде ровнителя (для ламината, ковролина, паркета).

Если Вы остановили свой выбор на этой системе теплого пола, то уделите особое внимание утеплению стен и потолка, чтобы избежать теплопотерь. Для холодных помещений, которыми являются лоджия и балкон, предназначен стержневой инфракрасный пол UNIMAT Boost. Монтаж теплого пола Unimat показан в нашей статье.

Также к каждому из вариантов теплого пола понадобится терморегулятор (термостат). Этот прибор предназначен для включения и выключения системы теплого пола, а также позволяет регулировать температурный режим и экономно использовать электроэнергию.

Подключать к одному терморегулятору можно только максимально похожие по микроклимату помещения. Это важно знать, если Вы решите совмещать балкон с комнатой, в которой уже установлен теплый пол: в этом случае Вам не понадобится второй терморегулятор.

Если же Ваша лоджия остается самостоятельным помещением, отдельный терморегулятор для нее необходим.

Источник: teplyypol.ru/publikacii/stati-i-obzory/teplyy-pol-na-lodzhii-i-balkone

Виды теплых полов

Электрический теплый пол на балконе

Уже никого не удивишь переоборудованием балкона в рабочий кабинет либо уютную зону отдыха. Такую идею все чаще используют хозяева не только новостроек, но и старых многоквартирных домов.

При обустройстве новой комнаты на лоджии нужно будет самостоятельно сделать в ней отопление, т.к. застройщики, как правило, не проводят сюда даже электричество.

Далее мы расскажем, как сделать электрический теплый пол на балконе своими руками, предоставив несколько небольших инструкций с видео примерами!

Греющий кабель

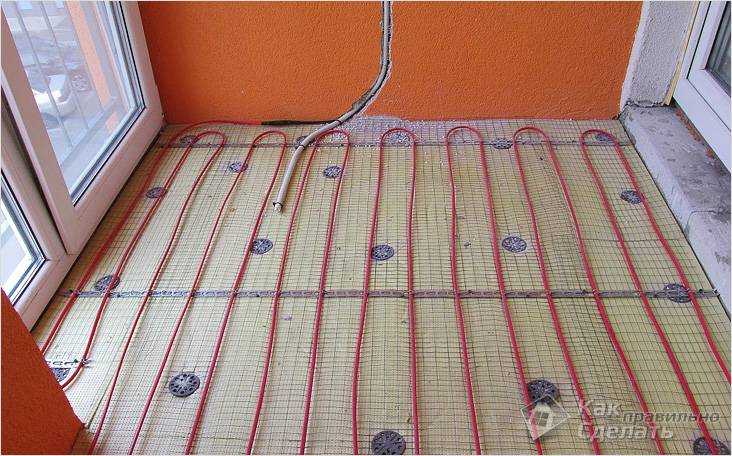

Наиболее трудоемкий процесс – укладка греющего кабеля на балконе либо лоджии. Если Вы решили сделать именно такой вариант электрического теплого пола (как на фото), то учтите, что высота комнаты сократиться на 12-15 см (из-за стяжки и утеплителя).

Также Вы должны понимать, что монтаж греющего кабеля и заливка стяжки под него займет достаточно много времени. Если Вы все это понимаете и все же решили сделать обогрев балкона кабелем, тогда действуйте по следующей инструкции:

• Демонтируйте старое напольное покрытие и выровняйте поверхность под стяжку.
• Сделайте утепление пола и стен с помощью вспененного полиэтилена с фольгированным покрытием. Стыки обязательно проклейте металлическим скотчем.
• По периметру балкона проклейте демпферную ленту, которая во время теплового расширения стяжки защитит пол от деформации.
• На слой утеплителя закрепите сетку либо монтажную ленту для крепления электрического теплого пола на лоджии.
• Закрепите греющий кабель с одинаковым шагом, который нужно рассчитать, ориентируясь на площадь комнаты и рекомендуемую мощность обогрева – 250 Вт/м2.
• Установите терморегулятор и термодатчик в подходящем месте.
• Прозвоните цепь, чтобы убедиться, что все правильно подключено и работает.
• Сфотографируйте готовую систему электрического подогрева, чтобы при необходимости ремонта точно знать, где что находится.
• Сфотографируйте готовую систему электрического подогрева, чтобы при необходимости ремонта точно знать, где что находится.
• Когда раствор застынет полностью (летом достаточно подождать несколько дней), можете переходить к укладке плитки либо настилу линолеума.

Если Вы решили сделать электрический теплый пол на балконе с использованием греющего кабеля, учтите – ламинат и паркетная доска в этом случае не может применяться, как напольное покрытие.

Нагревательные маты

Монтаж термоматов на балконе осуществить гораздо проще, т.к. для этого не требуется рассчитывать шаг укладки проводника и заливать бетонную стяжку.

Преимущество нагревательных матов заключается в том, что они не так сильно уменьшают высоту потолка.

Если Вы решили сделать обогрев лоджии электрическими термоматами, действуйте по следующей технологии:

• Подготовьте подходящий кусок мата, чтобы он покрывал всю площадь комнаты. Как правило, термоматы выпускают шириной полметра и длиной до 30 метров. Вы можете вырезать подходящий кусок для своих условий. Главное – не заденьте греющий кабель на сетке.
• Выполните укладку материала на старую плитку либо бетонную стяжку.
• Подключите термодатчик и регулятор температуры.
• Проверьте правильность подключения.
• Поверх матов произведите мощение плитки на специальный плиточный клей.

Как Вы видите, монтаж электрического теплого пола на балконе своими руками в этом случае довольно простой. Обратите внимание на то, что термоматы укладываются без применения утеплителя!

Инфракрасная пленка

Ну и если Вы решили использовать в качестве напольного покрытия на балконе ламинат либо паркетную доску, тогда единственный вариант – укладка инфракрасного пленочного теплого пола. Его преимущество – минимальная толщина материала, что никак не скажется на высоте потолка.

Итак, самостоятельно сделать инфракрасный теплый пол на лоджии Вы можете по следующей технологии:

• Выровняйте поверхность, сделав черновую стяжку (если старый пол имеет дефекты и неровности).
• Простелите слой утеплителя.
• Выполните укладку инфракрасной пленки.
• Установите датчик температуры и терморегулятор.
• Подключите провода к пленке, места подсоединения тщательно заизолируйте битумным составом.
• Застелите готовый теплый пол на балконе ламинатом либо паркетом.

Данный вариант обогрева лоджии электричеством наиболее современный и экономичный. Пленка обладает лучшей теплоотдачей, т.к. часть тепла не будет затрачиваться на прогрев бетонной стяжки.

Как свидетельствуют отзывы на тематических форумах, монтаж пленочного теплого пола на балконе – самый эффективный вариант электрического отопления.

Вот мы и предоставили все существующие варианты обогрева комнаты через напольное покрытие. Надеемся предоставленный материал помог Вам узнать, какой материал выбрать для собственных условий и как сделать электрический теплый пол на балконе своими руками!

Источник: samelectrik.ru/kak-sdelat-teplyj-pol-na-balkone.html

Монтаж водяного пола на балконе

Теплый пол на балконе — замечательная возможность сделать это помещение более удобным и комфортным, создать самые оптимальные условия для жизни и хобби владельцев дома.

В этой статье будут рассмотрены все особенности и нюансы такого процесса, как установка теплого пола на балконе.

Какой вариант теплого пола подходит для балкона?

Оптимальным вариантом, как утверждают эксперты, является водяной пол. Водяной пол является одним из самых популярных систем для обогрева, его популярность связана с высокой доступностью и эффективностью.

А монтаж такого теплого пола на балконе не составит труда, если вы будете следовать инструкциям, указанным ниже.

Из каких шагов состоит монтаж теплого водяного пола на балконе

• Подготовка поверхности.  Пол необходимо очистить от грязи, пыли и строительного мусора, такого как щебень. Если имеются заметные глазу неровности — их нужно устранить с помощью новой песчано-цементной стяжки. На очищенной поверхности сделайте разметку: отметьте участки, между которыми проведете так называемые температурные швы.
• Утепление. Перед укладкой водяного пола необходимо обеспечить теплоизоляцию (иначе тепло будет уходить вниз). Толщина материала теплоизолятора обычно составляет от 30 до 150 мм. Выбирайте для водяного пола самый сильный теплоизолятор. Примерами таких теплоизоляторов могут послужить пенополистирол, пенопласт. Если выбрать плохой теплоизолятор, эффективность нагрева будет сведена практически к нулю. Для водяного пола это особенно актуально, так как в большинстве случаев именно под этим помещением находится прослойка холодного воздуха и свободное пространство.
• Ставим элементы крепления трубопровода. Следующим шагом будет установка специальных креплений для трубопровода. Эта конструкция должна удержать трубопровод, обеспечить устойчивость системы в целом. В качестве креплений можно использовать арматурную сетку. При этом диаметр арматуры должен быть 4-5 мм, а ячейки — размером 150 мм. Иногда на практике применяют технику двойного армирования. Таким образом, сетку можно разместить и под, и над трубами. Это гарантирует повышенную надежность системы водяного пола, при которой вероятность его деформации сводится к нулю.
• Монтаж коллектора. Перед началом монтажа трубопровода нужно установить коллектор и группу управления теплых полов. Выбор системы управления системы полностью зависит от типа теплого пола. Управление устанавливается на стене или в специальном шкафу.
• Установка трубопровода. Наиболее оптимальными вариантами для укладки труб теплого пола является схема «Змейка» или «Спираль». Шаг труб должен быть меньше ближе к стенам и шире у центра помещения. Максимальный шаг труб может составлять 30 см, а петли нужно выполнять не дальше, чем на 10 см. Это необходимо делать для высокого давления в системе и хорошей теплоотдачи пола. Установка теплого водяного пола предполагает также подключение к источнику тепла, а также проведение гидравлических испытаний. Герметичность проверяют в течение как минимум суток. Иначе в дальнейшем можно столкнуться с множеством неприятностей.
• Слой стяжки. Далее выполняется бетонная стяжка, которую нужно приготовить заранее. Минимальная толщина слоя — 3 см. Для повышения теплопроводности в бетон нужно добавить специальные вещества — пластификаторы. Заливается стяжка только в тот момент, когда система находится под давлением. Это давление нужно поддерживать в течение всего времени застывания стяжки. А это составляет от 28 до 35 дней. Давление важно поддерживать для того, чтобы не случилось поломки при попытке ввести систему водяного пола в эксплуатацию и, как следствие, переделывать все выполненные работы.
• Напольное покрытие. По окончании высыхания бетонной стяжки можно приступить к укладке финишного слоя, например, плитки. Вместо плитки можно использовать любое другое напольное покрытие — ограничений на покрытие водяной пол не накладывает, выбор конкретного напольного покрытия для балкона зависит только от предпочтений его владельца.

Водяной теплый пол — наилучшее решение для обогрева балкона. Только благодаря этой системе можно обеспечить максимальный комфорт в помещении.

https://www.youtube.com/watch?v=GPDTFtvh-Go

При всем при этом монтаж теплого водяного пола на балконе не займет много времени и сил — все шаги от подготовки основания до укладки финишного слоя достаточно просты и могут быть выполнены самостоятельно.

И последней каплей в море преимуществ водяного пола является, пожалуй, его стоимость. Теплый водяной пол является вполне доступным во всех отношениях.

Источник: пол-своими-руками.рф/montazh-vodyanogo-pola-na-balkone

Возможен ли монтаж теплого пола от центрального отопления в квартире?

Система подогрева пола с помощью теплоносителя является одним из лучших способов равномерного распределения тепла по всему объему помещения.

Используя современные материалы и соблюдая технологию монтажа можно добиться оптимального температурного режима.

Но это касается только для систем с автономным отоплением.

Собственники квартир с централизованной системой обогрева не раз задумывались – а можно ли сделать монтаж водяного теплого пола с подключением к трубам отопления?

Сразу следует предупредить, что согласно текущему законодательству запрещена модернизация и изменение схемы трубопроводов в квартирах с центральным отоплением. Тем не менее, находятся немало мастеров, способных проделать эту процедуру незаметно даже для проверяющих органов.

Однако, в процессе эксплуатации таких систем возникают проблемы не только в отдельно взятой квартире, но и во всем доме в целом. Так что данная система рекомендована для владельцев собственных домов с центральным отоплением, но это скорее исключение, чем правило.

Возможные проблемы и их причины

Первое, с чем сталкиваются при проектировке данного типа подключения теплого пола — это разница температуры воды в системе.

Для радиаторного отопления температура теплоносителя колеблется от 70°С до 90°С. Трубопроводы теплого пола рассчитаны на 45-50°С. Следовательно, при прямом подключении неизбежен выход из строя всей системы.

При обнаружении данной системы проверяющими органами ЖЭКа в обязательно порядке последуют штрафные санкции и демонтаж всего оборудования теплого пола.

Но, если все таки стремление повысить эффективность работы центрального отопления велико, то существуют теоретические схемы реализации подобного подключения.

Теоретическая схема подключения

Для подключения напольного отопления к центральному необходимо обустройство теплового пункта с циркулярным насосом. Данный пункт будет производить соединение воды из системы отопления с водопроводной для достижения оптимальной температуры.

Если в квартире только один вход и выход отопительной магистрали, то подключение теплого пола можно сделать по принципу подсоединения радиаторов. При большем количестве стояков необходим отдельный расчет.

В качестве материала трубопровода можно использовать пластиковые трубы ПВХ. Однако, довольно проблематично расположить их змейкой для равномерного нагрева пола. Для этого применяются угловые соединители, что сказывается на надежности системы.

Так как технология требует заливки всей площади пола, в случае возникновения протечки произвести оперативные демонтажные работы будет проблематично.

Существует вариант параллельного подключения от обратного патрубка радиатора. В этом случае необходимо предусмотреть установку запорной арматуры (крана) как на вход, так и на выход.

Самым безопасным, но трудоемким способом является монтаж автономной системы теплого пола с замкнутой циркуляцией воды. Нагрев теплоносителя можно осуществлять через теплообменник , который устанавливается на трубу центрального отопления.

Но эффективность данной системы будет низка из-за больших тепловых потерь.

Недостатки

• Незаконность монтажа подобной системы.
• Большая вероятность поломки.
• Невозможность регулировки температуры нагрева пола.
• Возникновение участков неравномерного распределения теплоносителя во всей системе отопления дома.
• Трудоемкость процесса.

В качестве альтернативы можно рассмотреть монтаж электрической системы теплого пола. Он легок в установке, абсолютно законен. Помимо этого, электрический теплый пол не обязательно заливать цементной стяжкой.

Безусловно, при этом появятся дополнительные затраты на электроэнергию. Но они будут не в пример меньше, чем штрафы за незаконное подключение к центральному отоплению.

Источник: dearhouse.ru/sistemy-otopleniya/teplyj-pol-ot-centralnogo-otopleniya/

Устанавливаем инфракрасный теплый пол на балконе своими руками

Решили утеплить балкон собственными силами? Пленочный инфракрасный теплый пол на балконе — отличное решение вашего вопроса. Всего за два часа без особых навыков и с минимальным набором инструментов Вы сделаете свой балкон еще уютнее.

Давно появилось желание оборудовать балкон не только для хранения велосипеда, санок и инструментов, но и попытаться использовать его с большей отдачей. Особенно если учесть его площадь – около 5 м2, практически целая комната!

На утепленном балконе можно запросто обустроить зимнюю оранжерею, игровую для детей или личный кабинет. Поделюсь собственным опытом, как самостоятельно устроить пленочный теплый пол на обычном балконе.

Оговорюсь сразу – вся работа выполнена женскими руками, что говорит о доступности новых технологий даже непрофессионалам (образование у меня гуманитарное). Так что не судите строго, мужчины!

Из множества вариантов утеплить балкон и сделать его уютным даже зимой, остановилась на инфракрасном пленочном теплом полу, так как его отличают экономичность в энергопотреблении, легкость в монтаже и приемлемая ценовая политика.

Расходные материалы

Из расходных материалов для монтажа теплого пленочного пола на балконе необходимо:

• заказанное через интернет-магазин полотно пленочного пола необходимой длины (варианты ширины 0,5; 0,8; 1,0 м.)
• терморегулятор (в комплект должен входить датчик для измерения температуры пола)
• теплоотражающая подложка (полиэтилен с зеркальной поверхностью)
• медный двужильный провод из расчета длина от края пленочного пола до терморегулятора (необходим сечением не менее 1,5)
• набор изоляционный (продается в интернете дополнительно к пленочному полу).

Укладка инфракрасного теплого пола на балконе

Монтаж начинаем с поверхности пола балкона, которая должна быть максимально выровнена (у меня лежит ДСП и пенопласт под ним для утепления).

Неровная поверхность пола может стать причиной прорыва пленочного пола в дальнейшем.

На первом этапе работы необходимо уложить датчик температуры терморегулятора. Для этого на поверхности пола прорезаем борозду, в которую укладываем термодатчик, зафиксировав его.

Датчик должен располагаться непосредственно под нагревательными элементами в 15-20 сантиметрах от края пленки. Контакты датчика подсоединяем к терморегулятору.

Датчик в штробе лучше закрыть сверху плотным материалом (использовала старую пластиковую линейку).

На втором этапе укладываем теплоотражающую подложку по всей площади пола. Не забудьте над термодатчиком вырезать прямоугольное отверстие, чтобы подложка не препятствовала адекватной работе датчика. По периметру подложку крепим двухсторонним скотчем.

Приступаем к укладке полотна теплого пола

Учтите, что от края пленочного пола до стен балкона должно быть расстояние 10-15 см. Запрещено укладывать пленку, где планируете устанавливать мебель.

Нагревательную пленку укладываем медными шинами вниз и закрепляем края при помощи скотча к подложке. Подключаем электрические контакты. Если вы монтируете несколько полос пленки, то подключение к электросети производится параллельно. Для подключения используем зажимной контакт, из изоляционного комплекта.

С одной стороны полотна пола производим подключение к проводке, с другой — край медной шины изолируем. Контакт вставляем одной половинкой вовнутрь пленки (в районе шины пленка имеет зазор между слоями), а второй со стороны шины прижимаем. Для обжима контактов используем плоскогубцы.

Подключаем медный провод к контактам и изолируем их изоляцией из комплекта. Провода подводим к терморегулятору. Провод при помощи канцелярского скотча крепим к подложке.

Все полотно теплого пола для дополнительной защиты покрываем обычной полипропиленовой пленкой и крепим её скотчем.

На заключительном этапе подключаем наш пленочный теплый пол к терморегулятору.

Не забудьте перед монтажом и подключением проводки обесточить сеть! Потребуется подключение к электричеству (220 Вольт).

Терморегуляторы бывают встраиваемые и крепящиеся на поверхности. Итак, крепим терморегулятор и подключаем. Все подключения проводим по схеме, которая прилагается к нему.

Включили, настроили терморегулятор, пощупали… Тепло!!! Работает!!!

На весь процесс монтажа ушло примерно 2 часа. Так что, вполне возможно даже женщине самостоятельно уложить такую диковинку, как пленочный теплый пол на балконе и сделать еще один уголок своего дома немного уютнее.

Источник: rems-info.ru/teplyj-pol-na-balkone.html

Электрический теплый пол на балконе и лоджии своими руками

Уже никого не удивишь превращением балкона в рабочий кабинет или уютную зону отдыха. Эту идею все чаще используют владельцы не только новостроек, но и старых многоквартирных домов. При обустройстве новой комнаты на лоджии вам нужно будет сделать отопление своими руками, ведь застройщики, как правило, сюда даже электричество не проводят. Далее мы расскажем, как сделать электрический теплый пол на балконе своими руками, предоставив несколько небольших инструкций с видео примерами!

• Нагревательный кабель
• Нагревательные маты
• Инфракрасная пленка

Греющий кабель

Наиболее трудоемким процессом является укладка греющего кабеля на балконе или лоджии. Если вы решили сделать именно такой вариант электрического теплого пола (как на фото), то учтите, что высота помещения уменьшится на 12-15 см (за счет стяжки и утепления).

Также следует понимать, что установка нагревательного кабеля и заправка кабельных стяжек под ним займет много времени. Если вы все это понимаете и все-таки решили сделать отопление балкона кабелем, то следуйте инструкции ниже:

1. Снять старый пол и выровнять поверхность под стяжку.
2. Утеплить пол и стены пленкой из вспененного полиэтилена. Обязательно проклейте стыки металлическим скотчем.
3. По периметру балкона приклейте демпферную ленту, которая при тепловом расширении стяжки защитит пол от деформации.
4. На слой утеплителя закрепить сетку или монтажную ленту для крепления электрического теплого пола к лоджии.
5. Закрепите нагревательный кабель с таким же шагом, который необходимо рассчитать, исходя из площади помещения и рекомендуемой мощности обогрева – 250 Вт/м2.
6. Установите регулятор температуры и датчик температуры в подходящем месте.
7. Позвоните в цепь, чтобы убедиться, что все правильно подключено и работает.
8. Сфотографируйте готовую систему электрообогрева, чтобы точно знать, где что находится, если потребуется ремонт.
9. Приготовить цементно-песчаный раствор и залить стяжку толщиной 4-5 см.
10. Когда раствор полностью застынет (летом достаточно подождать несколько дней), можно приступать к укладке плитки или напольного линолеума.

Если вы решили сделать на балконе электрический теплый пол с помощью нагревательного кабеля, учтите — ламинат и паркетную доску в этом случае нельзя использовать в качестве напольного покрытия.

Посмотреть процесс прокладки кабеля на лоджии вы можете в этом видео примере:

Как укладывать нагревательный кабель

Маты нагревательные

Монтаж термоматов на балконе значительно проще, т. к. для этого не нужно рассчитывать шаг проводника и заливать бетонную стяжку. Преимущество нагревательных матов в том, что они не так сильно уменьшают высоту потолка.

Если вы решили обогревать лоджию электрическими термоматами, используйте следующую технологию:

1. Подготовьте подходящий кусок мата, чтобы покрыть всю площадь помещения. Как правило, термометры выпускаются шириной полуметра и длиной до 30 метров. Можно вырезать подходящий для ваших условий кусок. Главное — не задеть нагревательный кабель на сетке.
2. Уложите материал на старую плитку или бетонную стяжку.
3. Подключите датчик температуры и регулятор температуры.
4. Проверьте правильность подключения.
5. Поверх матов уложите плитку на специальный плиточный клей.

Как видите, установка электрического теплого пола на балкон своими руками в этом случае достаточно проста. Обратите внимание, что термоматы устанавливаются без использования утеплителя!

Более подробно процесс укладки вы можете увидеть в видео уроке ниже:

Как положить термомат

Инфракрасная пленка

Ну а если вы решили использовать ламинат или паркетную доску в качестве напольного покрытия на балкон, то единственный вариант это укладка инфракрасного пленочного теплого пола. Его преимущество – минимальная толщина материала, что никак не повлияет на высоту потолка.

Итак, вы можете самостоятельно сделать инфракрасный теплый пол на лоджии по следующей технологии:

1. Выровнять поверхность, сделав черновую стяжку (если старый пол имеет дефекты и неровности).
2. Уложите слой изоляции.
3. Уложите инфракрасную пленку.
4. Установите датчик температуры и термостат.
5. Соедините провода с пленкой, тщательно заизолируйте места соединения битумным составом.
6. Покрыть готовый теплый пол на балконе ламинатом или паркетом.

Этот вариант обогрева лоджии электричеством самый современный и экономичный. У пленки лучше теплоотвод, ведь часть тепла не будет расходоваться на прогрев бетонной стяжки. По отзывам на тематических форумах, установка пленочного теплого пола на балконе – самый эффективный вариант электрического отопления.

Видеоинструкция по укладке инфракрасной пленки:

Монтаж пленочного покрытия под ламинат

Вот мы и предусмотрели все существующие варианты обогрева помещения через пол. Надеемся, предоставленный материал помог вам разобраться, какой материал выбрать для собственных условий и как сделать электрический теплый пол на балконе своими руками!

Будет полезно прочитать:

• Как сделать свет на балконе
• Как меньше платить за электричество
• Потребление электрического теплого пола

Как укладывать нагревательный кабель

Как поставить термомат

Монтаж пленочного покрытия под ламинат

Опубликовано:
22.08.2015
Обновлено: 13.07.2017

Пока без коментариев

вариантов обустройства и пошаговая инструкция

В качестве источника тепловой энергии для лоджии используются различные системы отопления, монтируемые преимущественно в пол. Они позволяют поддерживать оптимальную температуру, формировать максимально благоприятные условия.

Существует несколько вариантов установки теплых полов. Чтобы сделать правильный выбор, необходимо сравнить плюсы и минусы каждого решения.

Мы расскажем, какой теплый пол на балконе предпочтительнее в той или иной ситуации, а также дадим пошаговую инструкцию по монтажу системы обогрева.

Содержание статьи:

• Системы обогрева лоджий
• Нагревательные маты и их виды
  • Плюсы и минусы нагревательных матов
  • Монтаж нагревательных матов
• Нагревательный электрический кабель


  5 Пленка нагревательная электрическая

  6

  типов инфракрасных пленок

  Существенные преимущества инфракрасной пленки

Системы обогрева лоджии

Существует несколько видов систем теплого пола, которые применяются для утепления балкона и лоджии.

Все устройства относятся к ::

• нагревательные маты;
• двухжильные нагревательные кабели;
• пленка с защитой от инфракрасного излучения.

Рассмотрим систему подробнее.

Фотогалерея

Фото

Устройство системы теплого пола на лоджии и застекленного утепленного балкона значительно расширит полезную площадь квартиры и загородного дома

Система отопления обеспечит условия не только для комфортного проживания, но и для устройства зимнего сада

На обустроенной утепленной лоджии будет возможность устроить детскую, что особенно актуально для малогабаритных густонаселенных квартир

Лоджии офисных комплексов отлично подходят для использования в качестве комнаты отдыха. Однако для этого также потребуется теплый пол.

Если вы планируете расширить площадь квартиры за счет лоджии, то необходимо будет соорудить там теплые полы, чтобы сбалансировать уровень обогрева смежных помещений

Оборудованные и утепленные лоджии и балконы, обеспеченные полами с подогревом, гарантируют формирование нормальных условий для круглогодичной эксплуатации помещений

Теплые полы на лоджии не занимают полезной площади и не мешают передвижению, как обычные радиаторы

Теплые полы позволяют быстро обогреть небольшое пространство лоджий с балконами, могут стать основным и единственным источником тепла в них

Зона отдыха лоджии застекленная

Комната Зимний сад

Организация детской на меблированной лоджии

Комната отдыха в офисном здании

Теплый пол при перепланировке

Круглогодичное использование помещения

Теплый пол вместо радиаторов

Место для работы и уединения

Коврики с подогревом и их виды

Одной из самых популярных и бюджетных систем являются нагревательные маты. Сами по себе они представляют собой единый нагревательный кабель, волнообразно прикрепленный к специальной сетке из прочного стекловолокна. Устройства относятся к классу систем с кабельным обогревом, их монтаж осуществляется исключительно в полу.

Нагревательные маты могут иметь длину от 50 см до 3 метров; ширина кабеленесущего троса для армирующей сетки обычно 50 см

Источником тепла выступает одно- или двухжильный трос. Его диаметр колеблется в пределах 2,5-4,5 мм. Для работы матов необходим блок питания мощностью 220-230 Вт.

Кабель защищен специальным пластиковым экраном. Длина холодного провода обычно превышает 2 м.

Промышленные нагревательные маты делятся на две группы.

По типу кабеля делятся на:

• одножильный;
• двухжильный;

Одноядерные системы . Их особенность в том, что их нужно укладывать так, чтобы два конца были подключены к термостату. Это сильно усложняет монтаж, так как требуется резка матов.

Также мат с одножильным кабелем излучает электромагнитное поле, поэтому его не вносят в помещения, где постоянно находятся люди.

Основным преимуществом одножильного отопительного оборудования является низкая цена, возможность реализации в ванной, туалете, кухонном помещении

Двухжильный мат — Расширенная одноядерная модификация. Здесь, помимо нагревательного стержня, есть электрический кабель. Введение его в конструкцию позволяет один конец подключить к термостату, а другой спрятать в муфту, что дает возможность закончить монтаж в любом месте.

Двухжильный коврик практически не излучает электромагнитное поле, поэтому полностью безопасен для человека. Его можно ввести не только в пол балкона, но и в любое другое помещение в качестве источника дополнительного тепла.

Нагревательные маты также различаются по мощности, могут генерировать от 60 до 2300 Вт энергии. О том, как рассчитать необходимую мощность мата, вы можете прочитать ниже.

Как одножильные, так и двухжильные маты надежны, способны безукоризненно служить долгие годы. Обычно одножильные модификации тоньше двухжильных, обладают большей мощностью, поэтому способны быстрее прогревать поверхность пола.

Плюсы и минусы нагревательных матов

Рассмотрим особенности, преимущества и недостатки нагревательных матов.

1. При использовании матов высота помещения уменьшается всего на пару сантиметров с учетом высоты плитки и слоя клея.
2. Система экономична, рационально потребляет электроэнергию. Если на балконе стоит мебель, то коврики под нее не подходят.
3. Нагревательные маты просты в установке. Единственное, что может вызвать сложности, это подключение системы к термостату.
4. Используйте маты для обогрева на короткое время. Они не рассчитаны на постоянную круглосуточную работу.

Плиточный клей можно наносить поверх матов и укладывать саму плитку. При выборе устройства учитывают площадь поверхности нагрева, теплопотери лоджии. Для монтажа на балкон нежелательно брать длинный коврик, так как устройство нельзя укоротить.

Уменьшаться будут только холодные концы, поэтому для балкона нужно подобрать устройство, максимально подходящее к площади пола.

Галерея изображений

Фото

Элементы обогрева пола лоджии

Полностью подготовлена ​​к установке системы

Укладка напольной плитки на нагревательные маты

Электроматы в нестандартных помещениях

Установка нагревательных матов

Монтаж нагревательных матов должен производиться с осторожностью. Важно защитить кабель от механических повреждений. Недопустимо использовать режущие и острые предметы при монтаже, оставлять их без присмотра.

Также важно стараться не наступать на кабель. Чтобы исключить вероятность этого казуса, установку желательно производить в обуви на мягкой подошве или без обуви, а перед установкой полностью очистить поверхность пола от загрязнений.

Следует соблюдать осторожность при укладке плитки, нанесении клея и зачистке швов. Во время этих операций кабель может быть случайно поврежден.

Устройство системы обогрева пола с использованием нагревательных матов включает ряд традиционных этапов:

Галерея изображений

Фото

На выровненное подготовленное основание, которым может служить и старая плитка, укладывают нагревательные маты

К выполняем поворот, разрезаем систему отопления по армирующей сетке, не задевая силовой кабель. Поверните коврик, используя трос в качестве точки поворота

Поверх уложенной системы нагревательных матов наносим плиточный клей, предназначенный для использования с системами отопления

Напольную керамику укладываем стандартным способом, соблюдая обычные технологические правила.

Этап 1: Укладка нагревательных матов на ровное основание

Этап 2: Открытые системы теплого пола

Этап 3: Нанесение плиточного клея на теплый пол

Этап 4: Укладка напольной плитки на теплый пол

Рассмотрим варианты для укладки матов на разные типы поверхностей.

На бетонный пол лоджии сначала укладывается теплоизоляционный материал, затем выравнивается пол, устанавливается амортизатор, который предотвратит деформацию при нагреве. Затем на амортизатор кладется мат, после чего он покрывается плиточным клеем, на который укладывается плитка.

На последнем этапе устанавливается защитная трубка на датчик температуры, термостат, подключаются холодные провода.

Перед укладкой мата, для обеспечения его максимальной эффективности, на пол можно уложить слой теплоизоляции (+)

Если пол на балконе укладывается деревянным, то поверхность сначала выравнивается бетонным слоем 7-9 мм, затем укладываются нагревательные маты, укладывается пенопласт, а затем пол покрывается деревом .

Если укладка производится на старый кафельный пол, то делается бетонная стяжка, устанавливается нагревательный элемент, покрывается плиточным клеем, затем создается новое плиточное покрытие. Если напольная плитка была в хорошем состоянии, то выравнивающую стяжку можно не делать.

Нагревательные маты легко устанавливаются на старый кафельный пол лоджии без его демонтажа (+)

Рассмотрим особенности монтажа подробнее.

Перед укладкой матов в поверхность пола необходимо составить схематический план укладки.

В проекте должны быть отображены:

• контур обогреваемой поверхности;

схема укладки

• ;
• расположение датчика температуры, регулятора температуры с учетом расположения силовой проводки.

Перед началом работы важно подготовить поверхность для укладки матов. Для этого на полу шпаклюются трещины. После его высыхания пол очищают от пыли и грязи. Если поверхность деревянная, убедитесь, что она надежно закреплена.

Перед укладкой необходимо установить паз для трубки, которая идет в комплекте с датчиком температуры. Важно, чтобы он располагался у верхнего края изделия на одинаковом расстоянии от нагревательных кабелей.

Во время работы трубку нужно с одной стороны проклеить изолентой, чтобы в нее не попал плиточный клей. Второй конец подключается к самому термостату, который находится в распределительной коробке.

Укладка может производиться двумя способами — кабелем вверх или кабелем вниз. Первый способ самый простой; чаще всего используется на практике.

Способ укладки кабеля вверх заключается в том, что маты укладываются сеткой. Далее с помощью клея устройство точечно крепится к поверхности пола.

После — плиточный клей необходимой толщины (обычно 3-5 мм) наносят на поверхность мата, после чего приступают к укладке плитки.

Важно равномерно распределить клей по поверхности мата во избежание образования воздушных пустот, так как в процессе эксплуатации они могут привести к перегреву кабеля и его поломке

Кабель должен быть полностью погружен в теплопроводящую среду (плиточный клей и т.п.).

Способ, при котором кабель прокладывается кабелем вниз (т. е. сеткой вверх), более сложен в исполнении. Перед укладкой плитки делается рисунок мата. Для этого его расстилают так, чтобы он полностью закрывал нагретую поверхность.

Затем нарежьте сетку коврика, затем сверните ее в рулон. На пол наносится слой клея 2-3 мм, после чего мат разворачивается кабелем вниз и слегка прижимается.

При монтаже важно следить, чтобы расстояние между кабелями было не менее 5 см. Зубчатым шпателем непосредственно на нагревательный мат наносится второй слой клея толщиной 5-6 мм, после чего укладывается плитка.

Греющий электрический кабель

В основе любой системы теплого пола лежит нагревательный электрический кабель. Он выступает в роли основного нагревательного элемента. Управление осуществляется с помощью электронных терморегуляторов различных модификаций.

Для функционирования устройства напряжением 220 В.

Фотогалерея

Фото

Кабель теплого пола на лоджии

Изменение шага укладки кабеля

Крепление кабеля к армирующей сетке перед заливкой стяжки

Сложная схема укладки нагревательного змеевика

Кабельная система включает кабельную нагревательную секцию, основным ее элементом является двухжильный экранированный кабель, который с одной стороны соединен питающим проводником, защищенным рукавом, а с другой , по нагревательному стержню.

Удельное тепловыделение кабеля составляет примерно 18 Вт/м.

Кабель укладывается в бетонную стяжку или плиточный клей. Изделие способно обеспечить температуру пола от +25 до +32 градусов

Преимущества кабеля:

• создаваемое устройством электромагнитное поле безопасно для человека;
• за счет использования малой мощности в конструкции нагревательного сердечника повышается износостойкость кабеля, срок его службы;
• простота установки; Пленка экранирующая
• обеспечивает электрическую, пожарную безопасность изделия, предохраняет его от механических повреждений.

Установка на бетонный пол имеет ряд особенностей. Желательно утеплить толщиной 20-30 мм или любым другим теплоизоляционным материалом.

Далее необходимо покрыть утеплитель бетонной стяжкой 10-15 мм. Это исключит контакт утеплителя с элементом теплого пола, иначе устройство может перегреться.

После процедуры монтажная лента укладывается на пол и закрепляется. Кабель укладывается равномерно волнообразно по всей площади. Важно, чтобы его узлы не пересекались. Радиус изгиба должен быть равен или более чем в 10 раз превышать диаметр кабеля. Закрепите устройство монтажной лентой, закрепив его выступающие части.

К одному терморегулятору можно подключить от двух и более нагревательных кабелей. Холодный конец установлен в коробе в шибере, расположенном в стене. Датчики монтируются между планками кабеля и выводятся в монтажную коробку. Питание 220 В от ближайшей розетки (+)

После укладки проверить соответствие фактического сопротивления нагревательной жилы данным в паспорте. Подключить кабель можно перед монтажом, чтобы проверить его работоспособность, а затем провести прокладку и стяжку.

Муфты должны располагаться в бетонной стяжке. Перед устройством муфты составляют схему прокладки кабеля, где определяют места расположения муфт.

Важно помнить, что цементная стяжка окончательно затвердевает через 28-30 дней. До этого времени включать систему нельзя. Также запрещается заводить участки нагревательного кабеля, находящиеся в свернутом положении. Шаг укладки следует рассчитывать по паспорту.

Подробно с этапами укладки греющего кабеля на пол лоджии вас ознакомит краткая фотоинструкция:

Фотогалерея

Фото

Перед укладкой кабельной системы обогрева делаем ремонт основания. При необходимости расшить щели и заполнить их раствором

В месте, выбранном для установки терморегулятора, замуровываем стену для прокладки в ней кабеля в гофрированном пластиковом канале. В полу формируем ворота для укладки датчиков, подключенных к блоку управления

На ремонтируемый пол укладываем фольгированную гидроизоляцию, которая одновременно предотвратит утечку тепла в пол

Показанная в примере лоджия выполнена в форме Г. В месте соединения обрезанных панелей проклеиваем соединение линии с липкой лентой

На подложке у нас есть монтажные металлические полоски, которые будут фиксировать кабель. Крепим их к полу, затем петляем кабели с шагом 10 см

Устанавливаем термостат, подключаем к нему систему, датчики температуры закапываем в шиберы на полу. Проверка работоспособности собранной системы

Отключить питание системы. Устанавливаем маяки из металлопрофиля и устраиваем полусухую стяжку

Поверх тросового пола в стяжку укладываем гидроизоляцию, затем ламинат, не забываем заполнить борозду кабелем для блока управления гипсовым раствором

Шаг 1: Ремонт пола лоджии перед укладкой нагревательного кабеля

Шаг 2: Шлифовка стен и пола под кабелем термостата

Шаг 3: Укладка фольгированного утеплителя на пол

Этап 4: Клейкая лента Клей

Этап 5: Укладка нагревательного кабеля на основание

Этап 6: Подключение системы отопления к блоку управления

Этап 7: Устройство для стяжки теплого пола

Укладка напольного покрытия на теплый пол

Инфракрасная нагревательная пленка

Принцип действия инфракрасной пленки основан на генерации длинноволновых инфракрасных лучей. Само устройство представляет собой полотно, покрытое с обеих сторон полиэфирной пленкой. Он гибкий, что позволяет легко устанавливать его на любой части пола.

Для реализации не требуется заливка цементной стяжки или клеевой основы, пленка легко монтируется и демонтируется.

Слои пленки состоят из углеродного волокна и медных шин, за счет чего достигается 100% теплопередача. ИК-пленка эффективно работает при низких температурах, широко используется для укладки в пол лоджии

Пленка является своеобразным излучателем инфракрасных лучей, которые человек интерпретирует как тепло. Его максимальная температура нагрева составляет 50 °С.

Любая ИК-пленка состоит из:

• нагревательного углеродного элемента , который является преобразователем электричества в тепло;
• биметаллические шины , с помощью которых подается энергия на нагревательные элементы;
• двухслойная полимерная пленка выполняющая функции защиты от механических повреждений.

Устройство работает от электрической сети 220-230 В.

Крепить пленку к полу можно степлером, клеевой основой или любым другим способом, в зависимости от типа покрытия, которое будет укладываться (+)

Ток, проходящий через компоненты системы, преобразуется в тепловую энергию, она передается в окружающую среду, которая затем нагревает воздушную массу вокруг себя.

Типы инфракрасных пленок

Существует большое разнообразие инфракрасных пленок, различающихся специфическими техническими параметрами и внешним видом. Можно выделить два основных типа – низкотемпературные и высокотемпературные модели. Пленки также различаются по мощности, предельной температуре нагрева, толщине, ширине и областям применения.

Монтаж сплошной карбоновой пленки, используемой в качестве основной системы обогрева оборудованной лоджии, достаточно прост:

Фотогалерея

Фото

Шаг 1: Стяжка под пленочный пол

Шаг 2: Основание под пленочный пол

Этап 3: Укладка нагревательных панелей из углеволокна

Этап 4: Изоляция свободного края карбоновой пленки

Этап 5: Монтаж системы электрообогрева

Этап 6: Проклейка стыков битумной лентой

Этап 7: Крепление карбоновых листов скотчем

Этап 8: Укладка чистового покрытия

При выборе пленки ключевым параметром является температура ее нагрева. Так, если она превышает +27°С, то от ламинированного покрытия следует отказаться, так как оно необратимо деформируется при воздействии высокой температуры.

Таким образом, высокотемпературные модификации должны .

Если напольным покрытием будет паркетная доска, ламинат, ковролин и т.п., то необходимо установить низкотемпературную систему, подогрев до +27°С. Для покрытия в виде плитки, керамзита, можно установить высокотемпературные модификации, вырабатывающие +45-+50°С

На лоджии можно установить теплую инфракрасную пленку как на пол, так и на стены и потолок. Дополнительно панели монтируются на обе стены под окнами, напротив окон. Этот метод нагрева называется — .

В Важно ориентироваться на область его применения.

Важные преимущества ИК-пленки

Эксперты выделяют ряд преимуществ ИК-пленки.

К основным преимуществам можно отнести:

• Экологическая безопасность – радиация считается полезной для здоровья;
• поддержание качества воздуха — при работе прибора нагревается не воздух, а предметы интерьера, поэтому кислород не испаряется, состав воздуха не меняется;
• отсутствие излучения электромагнитного типа;
• простота установки , широкие возможности настройки.

ИК пленка прочная, практически не выходит из строя, не требует ремонта.

Инфракрасные пленочные системы отлично подходят для использования на открытом воздухе. Их активно используют при обустройстве балконов и лоджий. Существенным преимуществом ИК-полов является то, что это единственный вариант, позволяющий эффективно обогревать помещения без остекления.

Процесс установки ИК-системы на пол балкона будет представлен в следующей галерее:

Галерея изображений

Фото

Этап 1: Укладка изоляционной подложки

Этап 2: Расположение панелей нагревательной пленки

Этап 3: Покрытие ИК-пола

Этап 4: Подключение системы отопления к блоку управления

Если вы планируете выбрать ИК-пленку для балкона, предлагаем ознакомиться с информацией по установке и подключению таких теплый пол:

Монтаж датчика температуры

Для обеспечения необходимого микроклимата в помещении используйте терморегуляторы, оснащенные датчиком температуры. Они эффективно взаимодействуют с кабельными системами, ИК пленкой.

Функция термостата – поддержание заданной температуры, ее регулировка, оптимизация энергопотребления. В зависимости от модификации функции устройства могут быть разнообразными.

Принцип подключения термостата одинаков для любой системы. Рассмотрим особенности установки датчика температуры нагревательных матов.

Один термостат может одновременно регулировать температуру нескольких нагревательных матов. Соединяйте кабельные системы параллельно, максимальный ток не должен превышать 16 А, что соответствует 3600 Вт при 230 В

Если суммарная мощность матов больше, то требуется дополнительное оборудование в виде вводного автомата, УЗО, силового реле, размыкателя по направлениям, специального терморегулятора.

Для установки контроллера необходимо выполнить работы в следующем порядке:

• создать в стене специальное отверстие для крепления коробки;
• просверлить в стене углубление для установки силового провода и создать отверстие для прокладки соединительного канала;
• установить, настроить по инструкции;
• поместите датчики в гофрированную пластиковую трубку диаметром 16-20 мм.

Трубка должна быть герметична с одного конца для защиты проводов от попадания в растворы, воду. С противоположного конца трубка помещается в установленную коробку.

Регулятор рекомендуется располагать возле электропроводки, в целях экономии на питающей проводке желательно установить его на стене в жилом помещении в наиболее удобном месте

Допустимый радиус изгиба проводки не менее 5 см. Трубка с датчиками крепится к полу. Она должна проходить между петлями на расстоянии не менее 20 см.

Важно помнить, что при монтаже нельзя укорачивать нагревательный кабель, заменять питающие провода, вносить коррективы в конструкцию терморегулятора, проводить ремонтно-монтажные работы при включенном питании.

Принцип расчета систем перекрытий

Перед выбором любой напольной системы важно рассчитать мощность утеплителя, определить его необходимую длину.

Для этого необходимо рассчитать теплопотери лоджии. Через оконные проемы уходит много тепловой энергии, поэтому обеспечить температуру +20-+23°С довольно проблематично, особенно в зимнее время года. Поэтому рекомендуется устанавливать отопительное оборудование в режиме обогрева.

Рассчитать теплопотери балкона можно с помощью онлайн-калькулятора.

Перед установкой системы теплого пола на лоджии важно предварительно прогреть помещение

Рекомендуемая температура нагревательных матов, кабеля или инфракрасной пленки +26°С. Этот режим подходит для утепления паркетных полов. Если в качестве покрытия используется плитка, мрамор или другое теплопроводящее покрытие, рекомендуемая температура кабеля +28-+31°С.

Обычно для лоджий требуется 160-180 Вт на м ² для отопления и 200-220 Вт на м ² для режима обогрева. Учитывая эти рекомендации, можно рассчитать необходимую длину кабеля, шаг монтажа, мощность системы.

Например, лоджия имеет площадь 2 м ² . На полу плитка, стяжка не планируется. Возьмем режим обогрева, для которого требуется 200 Вт на м ² . Далее определяем площадь обогрева.

Рассчитывается по формуле:

S _гр = S _итого -S _{и т. д} , Где

• S _{и т.д. ;}
• S _всего — общая площадь помещения.

Допустим, площадь, занимаемая мебелью, равна 0,5 м ² . Тогда S _гр = 2-0,5 = 1,5. Для лоджии выбран режим обогрева, поэтому необходимая мощность кабеля составляет 200 Вт на м ² .

Тогда рекомендуемая мощность системы составляет 1,5 * 200 = 300 Вт на м ² .

Если стяжка не планируется, выбирайте тонкую тросовую систему, которая сможет полностью уложиться в слой плиточного клея.

Выбрать систему с требуемыми характеристиками можно из таблиц с описанием характеристик оборудования.

Используя технические характеристики матов, можно определить оптимальную модель исходя из индивидуальных требований (+)

На основании таблицы определяем мощность мата, его размеры и длину по площади. В нашем примере мощность мата 0,25 кВт, а длина 17 м.

Далее ищем этап установки. Рассчитываем его по формуле:

h = (S _гр * 100) / L _каб где

• h — шаг укладки;
• L _кабина — длина кабеля в метрах.

Подставляем значения в формулу, и получаем: h = 1,5*100\17 = 8,8 см.

При укладке матов или кабеля помните, что расстояние от стен должно быть 10 см.

Выводы и полезное видео по теме

В видео рассказывается об особенностях, общих принципах установки нагревательных матов:

Из видео вы можете узнать об особенностях установки и подключения терморегулятора:

Об установке ИК-пленки вы можете узнать из видео ниже:

Кабельные системы, ИК-пленка отличаются высоким качеством, низкой стоимостью, практичностью и долговечностью.
