Как сделать теплый пол на балконе или лоджии своими руками

Владельцы жилых домов или квартир с балконом всегда хотят использовать его как можно более эффективно. Ведь это дополнительное пространство дома можно приспособить под различные нужды. Застекленный балкон можно сделать оранжереей, рабочим кабинетом, да и просто местом для отдыха. При желании можно снять внутренние окна комнаты, ведущие на балкон и увеличить ее площадь.

Содержание

• 1 Апгрейд балкона 80 lvl: устройство пола с подогревом на балконе
• 2 Устройство на балконе водяного тёплого пола: плюсы и минусы, особенности монтажа
  • 2.1 Как провести монтаж водного пола?
• 3 Пол с электрическим подогревом: его достоинства и общая информация по установке
• 4 Инновационный способ утепления балконного покрытия: инфракрасное утепление пола
• 5 Видео: пошаговая инструкция по монтажу теплого пола от эксперта Алексея Земскова

Апгрейд балкона 80 lvl: устройство пола с подогревом на балконе

Чтобы чувствовать себя комфортабельней в этом помещении, нужно позаботиться о нескольких вещах: вставить шумоизолирующие и герметичные окна, а также продумать способ подогрева новой внутренней части дома в зимний или холодный период. Нужен ли теплый пол на лоджии или балконе, или можно обойтись и без него? Ответим так: тёплый пол на балконе с подогревом остается одним из лучших способов утепления балкона.

Вариант тёплого пола на лоджии в разрезе

Существует несколько способов сделать теплый балкон. Обычно используют один из трех вариантов, но какой лучше, решать потребителю:

• Водный подогрев;
• Электрический теплый пол;
• Инфракрасный подогрев полового покрытия.

Устройство на балконе водяного тёплого пола: плюсы и минусы, особенности монтажа

Водяной способ обогрева пола балкона — это самый эффективный, и в то же время самый затратный тип утепления. Он характерен следующими преимуществами:

• Экономия пространства на балконе. Обычно это помещение достаточно небольшое по своим размерам: установив водное отопление можно сэкономить место, которое планировалось оставить под боковые радиаторы;
• Единовременные затраты на установку и обслуживание. После установки водяного тёплого пола нет необходимости тратить лишние средства на его обслуживание;
• Денежная экономия. Такой тип покрытия не требует увеличения трат на электроэнергию;
• Эффективный обогрев. При правильной планировке пол будет прогреваться равномерно по всей площади.

Принципиальная схема водяного тёплого пола с коллекторной системой

К сожалению, на балконе у теплого пола есть и несколько существенных недостатков:

• Сложность первичной установки. Этот процесс долгий, затратный по средствам и требует от мастера действительно профессиональных знаний в этой области;
• Проблема в устранении поломок. Если произойдет поломка гидравлической системы и возникнет утечка воды из радиаторных труб, скорее всего потребуется полное вскрытие покрытия, так как точечно выявить место протекания фактически невозможно;
• Медленная регулировка температуры подогрева;
• Потребность в установке дополнительного оборудования. Так как давление в водном стояке не везде стабильное, возможно понадобиться установка водяного насоса.

Как провести монтаж водного пола?

Процесс создания теплого балкона своими руками с водяным подогревом проводится в несколько этапов. Вначале выполняются подготовительные работы, очистка от пыли, мусора, первичная обработка пола перед установкой. Для этого демонтируют старую стяжку и проводят горизонтальное выравнивание покрытия. Затем на очищенный слой укладывается изоляционный материал, способный впитывать в себя воду — это облегчит решение проблем при появлении утечки жидкости из системы отопления.

На фото: производится укладка магистральной трубы для тёплого пола

После установки гидроизоляции необходимо установить покрытия, обеспечивающие утепление пола. Типы второго слоя изоляционного покрытия зависят от того, какой способ отопления планируется применять: подключение к общей водной системе отопления или установка отдельного коллектора. В первом случае применяется обычный вспененный полиэтилен и пенополистирол, во втором — комбинированное покрытые из керамзита и пенополистирола.

Варианты укладки змеевика труб отопления

Выбор труб (их размер и диаметр) и дополнительного оборудования (коллектора, котла и прочих дополнительных устройств) зависит от площади балкона и способа подключения гидравлической системы отопления.

Пол с электрическим подогревом: его достоинства и общая информация по установке

Второй тип обогрева пола в балконных помещениях обладает целым рядом неоспоримых достоинств:

• Быстрый монтаж покрытия;
• Удобная регулировка уровня температуры;
• Приемлемая цена за установку;
• Быстрое выявление и устранение неполадок;
• Возможность применения в обычных квартирных условиях без необходимости оформления дополнительных разрешений на установку.

Принципиальная схема устройства электрического тёплого пола

Установка пола с электрическим подогревом характерна только одним недостатком, который в сегодняшних реалиях может многим показаться весьма существенным — это большой объем потребления электроэнергии из общей сети, что приведет к увеличению трат на оплату счетов за электричество.

Важно! Чтобы электрический подогрев поверхности был действительно эффективным нужно озаботиться установкой надежного теплоизолирующего слоя.

Для типовых квартир пойдет использование пенополистирола, для балконов, стоящих на земле или над подвальными помещениями стоит использовать комбинированную двухслойную прокладку из керамзита с дополнением вспененного полиэтилена и пенополистирола. Изоляционный слой должен быть не меньше 10 см толщины для получения эффективной теплоизоляции.

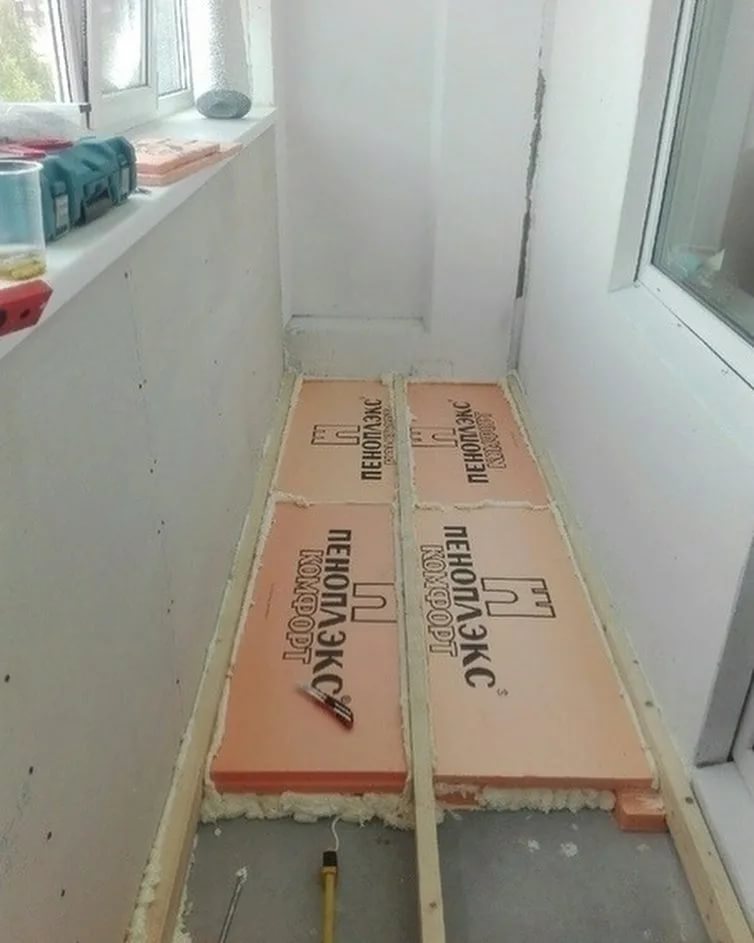

Вариант устройства электрического подогрева на балконе по деревянным лагам

Теплый пол на балконе, на что нужно обратить внимание:

• Необходимо правильно рассчитать теплоотдачу кабеля. Если в системе будут места с меньшей отдачей тепла, то это приведет к перегоранию кабеля и, соответственно, к переустановке системы на этом участке;
• Правильный выбор стяжки для проводки кабеля. Первое условие: стяжка, в которой будет находиться кабель, должна хорошо проводить тепло. Второе — однородность выбранного материала стяжки: это поможет избежать преждевременного повреждения кабеля;
• Также, чтобы не повредить кабельную проводку, ее нельзя сгибать в дуги диаметром меньше чем 4−5 см;
• Кабель не должен соприкасаться с теплоизоляционным слоем: его нужно укладывать на специальную армированную сетку;
• Площадь пола, по которой будут ходить люди, требует дополнительной обработки: стяжка с проведенным кабелем отгораживается от остального участка пола дополнительными швами.

Инновационный способ утепления балконного покрытия: инфракрасное утепление пола

Недавно на рынке появился новый материал, обеспечивающий подогрев полового покрытия — это специальная инфракрасная пленка. Она обеспечивает отопление с помощью инфракрасного излучения, которое полностью уходит внутрь помещения, при этом такой способ повышения температуры практически на 100% идеален, ведь тепло не рассеивается в воздухе.

Принципиальная схема устройства пола на лоджии с инфракрасным подогревом

Кроме этого существенного плюса, у данной системы отопления есть еще несколько преимуществ:

• Инфракрасное утепление пола экономней чем электрический способ обогрева;
• Установка инфракрасного покрытия достаточно простая: с этой задачей справятся даже любители.

Установка инфракрасных панелей для подогрева пола проводится в несколько этапов, которые заметно проще чем идентичные процессы при установке водной или электрической системы отопления. Для начала необходимо повести первичную подготовку пола. Это элементарная процедура, во время которой достаточно немного выровнять поверхность и удалить мелкий строительный мусор. Затем устанавливается теплоизоляционный слой. Этот слой занимает совсем немного места — его толщина может составлять всего несколько миллиметров. В качестве изоляционного материала используется специальный материал — изолон. Он идеально подходит для совместного использования с инфракрасными панелями, так как полностью отражает поступающее к нему тепло в обратную сторону, то есть, в нашем случае, все тепло будет идти вверх от пола. Дополнительный плюс материала заключается в том, что он обладает влагоотталкивающими характеристиками.

Так выглядят инфракрасные маты на лоджии

Тип используемых инфракрасных панелей зависит от того, какой материал будет использоваться для внешней поверхности пола. Если пленку планируется укладывать под плиткой, то нужно устанавливать панели стержневого типа: в них предусмотрены отверстия, обеспечивающие стяжку бетонного покрытия под панелями с клеем для плиток. При установке теплового покрытия под обычную поверхность пола, например, под ламинат, можно применять пленочный вариант покрытия.

Схема подключения инфракасных матов тёплого пола

Главный плюс монтажа теплого пола на балконе с помощью установки новой системы заключается в том, что нет необходимости проводить точные строительные замеры: например, выбирать толщину и диаметр труб, без чего водное отопление сделать невозможно или измерять теплоотдачу пола, без чего нормально сделать электрическое утепление пола будет неэффективным. Инфракрасное утепление пола для балкона — это простой, экономный и доступный способ утепления, идеальный для квартир и отдельных домов.

Поэтому, прежде чем приступить к укладке теплого пола, нужно изучить информацию по каждому виду обогрева. И только выбрав подходящие варианты, произведя замеры приступать к работе.

Видео: пошаговая инструкция по монтажу теплого пола от эксперта Алексея Земскова

Как сделать теплый пол на балконе своими руками. Инфракрасный, электрический, водяной теплый пол

Привет, гости моего сайта! Недавно заходил в гости к одному знакомому.

Оказалось, что он недавно сделал на балконе теплый пол от центрального отопления. Счетчиков у него нет. Я ему сказал, что так делать нельзя, это незаконно.

Но он утверждает, что все так делают. Решил провести ему ликбез по теплым полам, чтобы все-таки утеплить балкон как положено и не получить «по шапке». Надеюсь эта информация окажется полезной и вам.

Содержание

1. Что такое теплый пол и как он работает
2. Теплый пол на лоджии и балконе. Выбор и особенности установки
3. Утепление и совмещение лоджии (балкона) с комнатой
4. Утепление балкона и лоджии (без совмещения с комнатой)
5. Виды теплых полов
6. Электрический теплый пол на балконе
7. Греющий кабель
8. Нагревательные маты
9. Инфракрасная пленка
10. Монтаж водяного пола на балконе
11. Какой вариант теплого пола подходит для балкона?
12. Из каких шагов состоит монтаж теплого водяного пола на балконе
13. Возможен ли монтаж теплого пола от центрального отопления в квартире?
14. Возможные проблемы и их причины
15. Теоретическая схема подключения
16. Недостатки
17. Устанавливаем инфракрасный теплый пол на балконе своими руками
18. Расходные материалы
19. Укладка инфракрасного теплого пола на балконе
20. Приступаем к укладке полотна теплого пола

Содержание

• 1 Что такое теплый пол и как он работает
• 2 Теплый пол на лоджии и балконе. Выбор и особенности установки
  • 2.1 Утепление и совмещение лоджии (балкона) с комнатой
  • 2.2 Утепление балкона и лоджии (без совмещения с комнатой)
• 3 Виды теплых полов
  • 3.1 Электрический теплый пол на балконе
  • 3.2 Греющий кабель
  • 3.3 Нагревательные маты
  • 3.4 Инфракрасная пленка
• 4 Монтаж водяного пола на балконе
  • 4.1 Какой вариант теплого пола подходит для балкона?
  • 4.2 Из каких шагов состоит монтаж теплого водяного пола на балконе
• 5 Возможен ли монтаж теплого пола от центрального отопления в квартире?
  • 5.1 Возможные проблемы и их причины
  • 5.2 Теоретическая схема подключения
  • 5.3 Недостатки
• 6 Устанавливаем инфракрасный теплый пол на балконе своими руками
  • 6.1 Расходные материалы
• 7 Укладка инфракрасного теплого пола на балконе
  • 7.1 Приступаем к укладке полотна теплого пола

Что такое теплый пол и как он работает

Тёплый пол — система отопления, обеспечивающая нагрев воздуха в помещении снизу, где отопительным прибором выступает тёплый пол (настил).

Наиболее распространены электрические системы подогрева пола и водяные, подключаемые к центральной или местной системе отопления.

Среди новейших систем теплого пола набирают популярность системы на основе аморфной металлической ленты.

Теплый пол на лоджии и балконе. Выбор и особенности установки

В условиях высокой стоимости жилья мы ценим каждый метр и с особой ответственностью подходим к планированию обстановки квартиры.

По этой причине приобрело популярность решение об установке теплого пола на лождию и балкон, которые могут стать еще одной полноценной комнатой — столовой, кабинетом или зоной отдыха.

Утепление лоджии и балкона — это грамотное вложение средств, которое позволит Вам расширить возможности проведения домашнего отдыха, а также придаст квартире индивидуальность.

В рамках нашей статьи мы не разделяем понятия лоджии и балкон, так как процесс их утепления практически одинаковый.

Монтаж электрического теплого пола на лоджию и балкон состоит из следующих этапов:

1. Укрепление парапета. Относится в основном к балкону и требуется в случае, если ограждение представляет собой решетку. Укрепить парапет можно кирпичной кладкой.
2. Остекление. Чаще всего ставят стеклопакеты, так как они наиболее герметичны и, следовательно, лучше сохраняют тепло.
3. Утепление потолка и стен. На этом этапе Вам понадобится отражающий теплоизоляционный материал (с фольгированным покрытием), плиты из пеноплекса или другие подобные материалы. Они крепятся к стене и потолку либо на дюбеля, либо с помощью каркаса из брусьев. Сверху плиты покрываются гипсокартоном, который подходит для любой декоративной отделки. Обратим внимание, что на всех этапах работы необходимо тщательно заделывать все стыки! Без должного усердия на данном этапе затея потеряет смысл.
4. Установка теплого пола. Дополнительный обогрев лоджии или балкона необходим, т.к. теплоизоляция лишь удерживает воздух, но не нагревает его. Основную задачу по утеплению решает именно система «теплый пол». По жилищному кодеку Российской Федерации выводить центральное отопление за пределы квартиры запрещено, это грозит выходом из строя всей системы. Теплый пол наиболее логичный вариант выбора системы обогрева для лоджии или балкона, т.к. и по габаритам, и по энергопортеблению значительно удобнее ИК-обогревателей и радиаторов.

Существует 2 варианта превращения лоджии в жилое помещение:

1. совмещение с кухней/комнатой и последующее утепление;
2. утепление без совмещения.

Утепление и совмещение лоджии (балкона) с комнатой

Если Вы решите сделать лоджию или балкон частью общего жилого пространства, Вам необходимо будет демонтировать балконную дверь, а также, возможно, подоконный блок.

На данные работы понадобятся дополнительные ресурсы, однако взамен появится больше вариантов для интерьерных и функциональных решений.

Присоединение балкона к комнате образует единое помещение с общим микроклиматом, для которого достаточно стандартной мощности теплого пола . Это делает выбор теплого пола для балкона, совмещенного с комнатой или кухней, аналогичным выбору теплого пола в любое другое жилое помещение.

Например, для лоджии, объединенной со спальней или гостинной, под такие напольные покрытия, как ламинат, ковролин, паркет, подойдет инфракрасный пленочный пол CALEO Line — самая простая и экономичная модель в линейке инфракрасной пленки.

В случае совмещения балкона с кухней, на полу которой планируется положить плитку, один из возможных вариантов теплого пола, это тонкий нагревательный мат IQ FLOOR Mat.

Утепление балкона и лоджии (без совмещения с комнатой)

Если Вы не совмещаете балкон с комнатой или кухней, Вам не придется демонтировать дверь, следовательно, этот вариант экономит время и деньги.

Возможны четыре вида системы теплого пола для утепления лоджии или балкона. Выбор зависит от типа напольного покрытия и способа монтажа.

Греющий кабель — классическая система электрических теплых полов, надежная и долговечная. Подходит под любой тип напольного покрытия. В то же время это наиболее трудоемкий вариант, так как для его установки требуется заливка песочно-цементной стяжки толщиной 3-5 см.

Нагревательный мат представляет собой такой же кабель, но меньшего диаметра, уже закрепленный на монтажной сетке. Монтируется такой теплый пол в слой плиточного клея под плитку (1-1,5 см) или керамогранит.

В связи с тем, что балкон все-таки искусственно утепленное помещение, для его обогрева требуется мат большей мощности. Поэтому мы рекомендуем именно Thermomat 180, с которым температура в Вашей новой комнате точно будет комфортной.

Пленочный пол разработан специально для покрытий, устанавливаемых сухим способом — ламинат, паркетная доска, ковролин. Кроме того, теплый пленочный пол можно включать сразу после монтажа.

В совокупности этих двух характеристик заключается преимущество инфракрасного теплого пола.

Более подробную информацию об установке пленочного пола мы изложили в этой статье. Стоит упомянуть, что возможно дополнительное утепление стен и потолка на лоджии инфракрасной пленкой.

Стержневой пол также относится к инфракрасным системам обогрева. Он монтируется двумя способами: в слой плиточного клея (для плитки или керамогранита) и в слой тонкой стяжки в виде ровнителя (для ламината, ковролина, паркета).

Если Вы остановили свой выбор на этой системе теплого пола, то уделите особое внимание утеплению стен и потолка, чтобы избежать теплопотерь. Для холодных помещений, которыми являются лоджия и балкон, предназначен стержневой инфракрасный пол UNIMAT Boost. Монтаж теплого пола Unimat показан в нашей статье.

Также к каждому из вариантов теплого пола понадобится терморегулятор (термостат). Этот прибор предназначен для включения и выключения системы теплого пола, а также позволяет регулировать температурный режим и экономно использовать электроэнергию.

Подключать к одному терморегулятору можно только максимально похожие по микроклимату помещения. Это важно знать, если Вы решите совмещать балкон с комнатой, в которой уже установлен теплый пол: в этом случае Вам не понадобится второй терморегулятор.

Если же Ваша лоджия остается самостоятельным помещением, отдельный терморегулятор для нее необходим.

Источник: teplyypol.ru/publikacii/stati-i-obzory/teplyy-pol-na-lodzhii-i-balkone

Виды теплых полов

Электрический теплый пол на балконе

Уже никого не удивишь переоборудованием балкона в рабочий кабинет либо уютную зону отдыха. Такую идею все чаще используют хозяева не только новостроек, но и старых многоквартирных домов.

При обустройстве новой комнаты на лоджии нужно будет самостоятельно сделать в ней отопление, т.к. застройщики, как правило, не проводят сюда даже электричество.

Далее мы расскажем, как сделать электрический теплый пол на балконе своими руками, предоставив несколько небольших инструкций с видео примерами!

Греющий кабель

Наиболее трудоемкий процесс – укладка греющего кабеля на балконе либо лоджии. Если Вы решили сделать именно такой вариант электрического теплого пола (как на фото), то учтите, что высота комнаты сократиться на 12-15 см (из-за стяжки и утеплителя).

Также Вы должны понимать, что монтаж греющего кабеля и заливка стяжки под него займет достаточно много времени. Если Вы все это понимаете и все же решили сделать обогрев балкона кабелем, тогда действуйте по следующей инструкции:

• Демонтируйте старое напольное покрытие и выровняйте поверхность под стяжку.
• Сделайте утепление пола и стен с помощью вспененного полиэтилена с фольгированным покрытием. Стыки обязательно проклейте металлическим скотчем.
• По периметру балкона проклейте демпферную ленту, которая во время теплового расширения стяжки защитит пол от деформации.
• На слой утеплителя закрепите сетку либо монтажную ленту для крепления электрического теплого пола на лоджии.
• Закрепите греющий кабель с одинаковым шагом, который нужно рассчитать, ориентируясь на площадь комнаты и рекомендуемую мощность обогрева – 250 Вт/м2.
• Установите терморегулятор и термодатчик в подходящем месте.
• Прозвоните цепь, чтобы убедиться, что все правильно подключено и работает.
• Сфотографируйте готовую систему электрического подогрева, чтобы при необходимости ремонта точно знать, где что находится.
• Сфотографируйте готовую систему электрического подогрева, чтобы при необходимости ремонта точно знать, где что находится.
• Когда раствор застынет полностью (летом достаточно подождать несколько дней), можете переходить к укладке плитки либо настилу линолеума.

Если Вы решили сделать электрический теплый пол на балконе с использованием греющего кабеля, учтите – ламинат и паркетная доска в этом случае не может применяться, как напольное покрытие.

Нагревательные маты

Монтаж термоматов на балконе осуществить гораздо проще, т.к. для этого не требуется рассчитывать шаг укладки проводника и заливать бетонную стяжку.

Преимущество нагревательных матов заключается в том, что они не так сильно уменьшают высоту потолка.

Если Вы решили сделать обогрев лоджии электрическими термоматами, действуйте по следующей технологии:

• Подготовьте подходящий кусок мата, чтобы он покрывал всю площадь комнаты. Как правило, термоматы выпускают шириной полметра и длиной до 30 метров. Вы можете вырезать подходящий кусок для своих условий. Главное – не заденьте греющий кабель на сетке.
• Выполните укладку материала на старую плитку либо бетонную стяжку.
• Подключите термодатчик и регулятор температуры.
• Проверьте правильность подключения.
• Поверх матов произведите мощение плитки на специальный плиточный клей.

Как Вы видите, монтаж электрического теплого пола на балконе своими руками в этом случае довольно простой. Обратите внимание на то, что термоматы укладываются без применения утеплителя!

Инфракрасная пленка

Ну и если Вы решили использовать в качестве напольного покрытия на балконе ламинат либо паркетную доску, тогда единственный вариант – укладка инфракрасного пленочного теплого пола. Его преимущество – минимальная толщина материала, что никак не скажется на высоте потолка.

Итак, самостоятельно сделать инфракрасный теплый пол на лоджии Вы можете по следующей технологии:

• Выровняйте поверхность, сделав черновую стяжку (если старый пол имеет дефекты и неровности).
• Простелите слой утеплителя.
• Выполните укладку инфракрасной пленки.
• Установите датчик температуры и терморегулятор.
• Подключите провода к пленке, места подсоединения тщательно заизолируйте битумным составом.
• Застелите готовый теплый пол на балконе ламинатом либо паркетом.

Данный вариант обогрева лоджии электричеством наиболее современный и экономичный. Пленка обладает лучшей теплоотдачей, т.к. часть тепла не будет затрачиваться на прогрев бетонной стяжки.

Как свидетельствуют отзывы на тематических форумах, монтаж пленочного теплого пола на балконе – самый эффективный вариант электрического отопления.

Вот мы и предоставили все существующие варианты обогрева комнаты через напольное покрытие. Надеемся предоставленный материал помог Вам узнать, какой материал выбрать для собственных условий и как сделать электрический теплый пол на балконе своими руками!

Источник: samelectrik.ru/kak-sdelat-teplyj-pol-na-balkone.html

Монтаж водяного пола на балконе

Теплый пол на балконе — замечательная возможность сделать это помещение более удобным и комфортным, создать самые оптимальные условия для жизни и хобби владельцев дома.

В этой статье будут рассмотрены все особенности и нюансы такого процесса, как установка теплого пола на балконе.

Какой вариант теплого пола подходит для балкона?

Оптимальным вариантом, как утверждают эксперты, является водяной пол. Водяной пол является одним из самых популярных систем для обогрева, его популярность связана с высокой доступностью и эффективностью.

А монтаж такого теплого пола на балконе не составит труда, если вы будете следовать инструкциям, указанным ниже.

Из каких шагов состоит монтаж теплого водяного пола на балконе

• Подготовка поверхности.  Пол необходимо очистить от грязи, пыли и строительного мусора, такого как щебень. Если имеются заметные глазу неровности — их нужно устранить с помощью новой песчано-цементной стяжки. На очищенной поверхности сделайте разметку: отметьте участки, между которыми проведете так называемые температурные швы.
• Утепление. Перед укладкой водяного пола необходимо обеспечить теплоизоляцию (иначе тепло будет уходить вниз). Толщина материала теплоизолятора обычно составляет от 30 до 150 мм. Выбирайте для водяного пола самый сильный теплоизолятор. Примерами таких теплоизоляторов могут послужить пенополистирол, пенопласт. Если выбрать плохой теплоизолятор, эффективность нагрева будет сведена практически к нулю. Для водяного пола это особенно актуально, так как в большинстве случаев именно под этим помещением находится прослойка холодного воздуха и свободное пространство.
• Ставим элементы крепления трубопровода. Следующим шагом будет установка специальных креплений для трубопровода. Эта конструкция должна удержать трубопровод, обеспечить устойчивость системы в целом. В качестве креплений можно использовать арматурную сетку. При этом диаметр арматуры должен быть 4-5 мм, а ячейки — размером 150 мм. Иногда на практике применяют технику двойного армирования. Таким образом, сетку можно разместить и под, и над трубами. Это гарантирует повышенную надежность системы водяного пола, при которой вероятность его деформации сводится к нулю.
• Монтаж коллектора. Перед началом монтажа трубопровода нужно установить коллектор и группу управления теплых полов. Выбор системы управления системы полностью зависит от типа теплого пола. Управление устанавливается на стене или в специальном шкафу.
• Установка трубопровода. Наиболее оптимальными вариантами для укладки труб теплого пола является схема «Змейка» или «Спираль». Шаг труб должен быть меньше ближе к стенам и шире у центра помещения. Максимальный шаг труб может составлять 30 см, а петли нужно выполнять не дальше, чем на 10 см. Это необходимо делать для высокого давления в системе и хорошей теплоотдачи пола. Установка теплого водяного пола предполагает также подключение к источнику тепла, а также проведение гидравлических испытаний. Герметичность проверяют в течение как минимум суток. Иначе в дальнейшем можно столкнуться с множеством неприятностей.
• Слой стяжки. Далее выполняется бетонная стяжка, которую нужно приготовить заранее. Минимальная толщина слоя — 3 см. Для повышения теплопроводности в бетон нужно добавить специальные вещества — пластификаторы. Заливается стяжка только в тот момент, когда система находится под давлением. Это давление нужно поддерживать в течение всего времени застывания стяжки. А это составляет от 28 до 35 дней. Давление важно поддерживать для того, чтобы не случилось поломки при попытке ввести систему водяного пола в эксплуатацию и, как следствие, переделывать все выполненные работы.
• Напольное покрытие. По окончании высыхания бетонной стяжки можно приступить к укладке финишного слоя, например, плитки. Вместо плитки можно использовать любое другое напольное покрытие — ограничений на покрытие водяной пол не накладывает, выбор конкретного напольного покрытия для балкона зависит только от предпочтений его владельца.

Водяной теплый пол — наилучшее решение для обогрева балкона. Только благодаря этой системе можно обеспечить максимальный комфорт в помещении.

https://www.youtube.com/watch?v=GPDTFtvh-Go

При всем при этом монтаж теплого водяного пола на балконе не займет много времени и сил — все шаги от подготовки основания до укладки финишного слоя достаточно просты и могут быть выполнены самостоятельно.

И последней каплей в море преимуществ водяного пола является, пожалуй, его стоимость. Теплый водяной пол является вполне доступным во всех отношениях.

Источник: пол-своими-руками.рф/montazh-vodyanogo-pola-na-balkone

Возможен ли монтаж теплого пола от центрального отопления в квартире?

Система подогрева пола с помощью теплоносителя является одним из лучших способов равномерного распределения тепла по всему объему помещения.

Используя современные материалы и соблюдая технологию монтажа можно добиться оптимального температурного режима.

Но это касается только для систем с автономным отоплением.

Собственники квартир с централизованной системой обогрева не раз задумывались – а можно ли сделать монтаж водяного теплого пола с подключением к трубам отопления?

Сразу следует предупредить, что согласно текущему законодательству запрещена модернизация и изменение схемы трубопроводов в квартирах с центральным отоплением. Тем не менее, находятся немало мастеров, способных проделать эту процедуру незаметно даже для проверяющих органов.

Однако, в процессе эксплуатации таких систем возникают проблемы не только в отдельно взятой квартире, но и во всем доме в целом. Так что данная система рекомендована для владельцев собственных домов с центральным отоплением, но это скорее исключение, чем правило.

Возможные проблемы и их причины

Первое, с чем сталкиваются при проектировке данного типа подключения теплого пола — это разница температуры воды в системе.

Для радиаторного отопления температура теплоносителя колеблется от 70°С до 90°С. Трубопроводы теплого пола рассчитаны на 45-50°С. Следовательно, при прямом подключении неизбежен выход из строя всей системы.

При обнаружении данной системы проверяющими органами ЖЭКа в обязательно порядке последуют штрафные санкции и демонтаж всего оборудования теплого пола.

Но, если все таки стремление повысить эффективность работы центрального отопления велико, то существуют теоретические схемы реализации подобного подключения.

Теоретическая схема подключения

Для подключения напольного отопления к центральному необходимо обустройство теплового пункта с циркулярным насосом. Данный пункт будет производить соединение воды из системы отопления с водопроводной для достижения оптимальной температуры.

Если в квартире только один вход и выход отопительной магистрали, то подключение теплого пола можно сделать по принципу подсоединения радиаторов. При большем количестве стояков необходим отдельный расчет.

В качестве материала трубопровода можно использовать пластиковые трубы ПВХ. Однако, довольно проблематично расположить их змейкой для равномерного нагрева пола. Для этого применяются угловые соединители, что сказывается на надежности системы.

Так как технология требует заливки всей площади пола, в случае возникновения протечки произвести оперативные демонтажные работы будет проблематично.

Существует вариант параллельного подключения от обратного патрубка радиатора. В этом случае необходимо предусмотреть установку запорной арматуры (крана) как на вход, так и на выход.

Самым безопасным, но трудоемким способом является монтаж автономной системы теплого пола с замкнутой циркуляцией воды. Нагрев теплоносителя можно осуществлять через теплообменник , который устанавливается на трубу центрального отопления.

Но эффективность данной системы будет низка из-за больших тепловых потерь.

Недостатки

• Незаконность монтажа подобной системы.
• Большая вероятность поломки.
• Невозможность регулировки температуры нагрева пола.
• Возникновение участков неравномерного распределения теплоносителя во всей системе отопления дома.
• Трудоемкость процесса.

В качестве альтернативы можно рассмотреть монтаж электрической системы теплого пола. Он легок в установке, абсолютно законен. Помимо этого, электрический теплый пол не обязательно заливать цементной стяжкой.

Безусловно, при этом появятся дополнительные затраты на электроэнергию. Но они будут не в пример меньше, чем штрафы за незаконное подключение к центральному отоплению.

Источник: dearhouse.ru/sistemy-otopleniya/teplyj-pol-ot-centralnogo-otopleniya/

Устанавливаем инфракрасный теплый пол на балконе своими руками

Решили утеплить балкон собственными силами? Пленочный инфракрасный теплый пол на балконе — отличное решение вашего вопроса. Всего за два часа без особых навыков и с минимальным набором инструментов Вы сделаете свой балкон еще уютнее.

Давно появилось желание оборудовать балкон не только для хранения велосипеда, санок и инструментов, но и попытаться использовать его с большей отдачей. Особенно если учесть его площадь – около 5 м2, практически целая комната!

На утепленном балконе можно запросто обустроить зимнюю оранжерею, игровую для детей или личный кабинет. Поделюсь собственным опытом, как самостоятельно устроить пленочный теплый пол на обычном балконе.

Оговорюсь сразу – вся работа выполнена женскими руками, что говорит о доступности новых технологий даже непрофессионалам (образование у меня гуманитарное). Так что не судите строго, мужчины!

Из множества вариантов утеплить балкон и сделать его уютным даже зимой, остановилась на инфракрасном пленочном теплом полу, так как его отличают экономичность в энергопотреблении, легкость в монтаже и приемлемая ценовая политика.

Расходные материалы

Из расходных материалов для монтажа теплого пленочного пола на балконе необходимо:

• заказанное через интернет-магазин полотно пленочного пола необходимой длины (варианты ширины 0,5; 0,8; 1,0 м.)
• терморегулятор (в комплект должен входить датчик для измерения температуры пола)
• теплоотражающая подложка (полиэтилен с зеркальной поверхностью)
• медный двужильный провод из расчета длина от края пленочного пола до терморегулятора (необходим сечением не менее 1,5)
• набор изоляционный (продается в интернете дополнительно к пленочному полу).

Укладка инфракрасного теплого пола на балконе

Монтаж начинаем с поверхности пола балкона, которая должна быть максимально выровнена (у меня лежит ДСП и пенопласт под ним для утепления).

Неровная поверхность пола может стать причиной прорыва пленочного пола в дальнейшем.

На первом этапе работы необходимо уложить датчик температуры терморегулятора. Для этого на поверхности пола прорезаем борозду, в которую укладываем термодатчик, зафиксировав его.

Датчик должен располагаться непосредственно под нагревательными элементами в 15-20 сантиметрах от края пленки. Контакты датчика подсоединяем к терморегулятору.

Датчик в штробе лучше закрыть сверху плотным материалом (использовала старую пластиковую линейку).

На втором этапе укладываем теплоотражающую подложку по всей площади пола. Не забудьте над термодатчиком вырезать прямоугольное отверстие, чтобы подложка не препятствовала адекватной работе датчика. По периметру подложку крепим двухсторонним скотчем.

Приступаем к укладке полотна теплого пола

Учтите, что от края пленочного пола до стен балкона должно быть расстояние 10-15 см. Запрещено укладывать пленку, где планируете устанавливать мебель.

Нагревательную пленку укладываем медными шинами вниз и закрепляем края при помощи скотча к подложке. Подключаем электрические контакты. Если вы монтируете несколько полос пленки, то подключение к электросети производится параллельно. Для подключения используем зажимной контакт, из изоляционного комплекта.

С одной стороны полотна пола производим подключение к проводке, с другой — край медной шины изолируем. Контакт вставляем одной половинкой вовнутрь пленки (в районе шины пленка имеет зазор между слоями), а второй со стороны шины прижимаем. Для обжима контактов используем плоскогубцы.

Подключаем медный провод к контактам и изолируем их изоляцией из комплекта. Провода подводим к терморегулятору. Провод при помощи канцелярского скотча крепим к подложке.

Все полотно теплого пола для дополнительной защиты покрываем обычной полипропиленовой пленкой и крепим её скотчем.

На заключительном этапе подключаем наш пленочный теплый пол к терморегулятору.

Не забудьте перед монтажом и подключением проводки обесточить сеть! Потребуется подключение к электричеству (220 Вольт).

Терморегуляторы бывают встраиваемые и крепящиеся на поверхности. Итак, крепим терморегулятор и подключаем. Все подключения проводим по схеме, которая прилагается к нему.

Включили, настроили терморегулятор, пощупали… Тепло!!! Работает!!!

На весь процесс монтажа ушло примерно 2 часа. Так что, вполне возможно даже женщине самостоятельно уложить такую диковинку, как пленочный теплый пол на балконе и сделать еще один уголок своего дома немного уютнее.

Источник: rems-info.ru/teplyj-pol-na-balkone.html

Наружные системы лучистого отопления (Руководство домовладельца)

Фото: istockphoto.com

Эта статья была предоставлена ​​вам SupplyHouse.com. Его факты и мнения принадлежат BobVila.com.

Если вам посчастливилось иметь открытую площадку для развлечений, ваш внутренний дворик, вероятно, будет активно использоваться летом и ранней осенью, но это только полгода. Как только ртуть падает и снежинки начинают летать, большинство домовладельцев быстро накрывают свою уличную мебель и закатывают свои грили в сараи для хранения. Действительно, один из самых неприятных аспектов внутреннего дворика — это иметь дело с ним в те долгие зимние месяцы неиспользования, когда его очищение от снега и льда часто доставляет больше хлопот, чем пользы.

Хорошая новость в том, что так быть не должно.

Было бы здорово, если бы вы могли пользоваться своим патио всю зиму, не сгребая кучу снега и не беспокоясь о том, что поскользнетесь на его обледенелой поверхности? Ну, вы абсолютно можете! С некоторым стратегическим планированием и небольшой помощью лучистого отопления вы сможете готовить барбекю на открытом воздухе независимо от того, сколько снега выпало прошлой ночью, даже не поднимая лопату.

Возможно, вы уже знакомы с внутренним лучистым теплом, которое зависит от электрических матов, таких как SunTouch HeatWave TapeMats, и излучающих кабелей, таких как SunTouch WarmWire Cable (оба доступны на SupplyHouse.com), которые работают под полами дома. Технология обеспечивает циркуляцию тепла в каждом уголке пола, на котором она установлена, затем тепло излучается на предметы и, что более важно, на людей наверху, сохраняя все в тепле. Чего вы, возможно, не знаете, так это того, что эта технология не ограничивается использованием внутри помещений — ее также можно использовать для обогрева наружных внутренних двориков и других мощеных поверхностей. «Вы можете разместить лучистое тепло практически где угодно», — говорит Дэниел О’Брайан, технический эксперт интернет-магазина SupplyHouse.com. «Бетон, камни для патио, брусчатка, грязь, трава — все это делается».

Advertisement

Технология наружного лучистого отопления

Если у вас есть любимый ресторан с обеденной зоной на открытом воздухе, которая, кажется, остается свободной от снега в течение всего года, скорее всего, он выигрывает от системы лучистого отопления под бетонной поверхностью. Рестораны с обедами на открытом воздухе одними из первых установили системы лучистого отопления на открытых площадках. Система обогрева растапливает снег, когда он приземляется, и предотвращает образование льда. Не менее важно и то, что тепло поверхности патио излучается через столы и стулья, поэтому посетители могут с комфортом принимать пищу на открытом воздухе солнечными зимними днями.

Домовладельцы также могут использовать эту технологию повышения температуры в зимние месяцы, превращая свои открытые жилые помещения в безмятежные зимние убежища. И это касается не только внутренних двориков: излучающую под ногами технологию можно использовать для того, чтобы пешеходные дорожки, ступени и даже подъездные пути были свободны от снега и льда в течение всей зимы.

«Независимо от того, сколько вы лопатой, если вы живете в месте, где много снега, почти всегда на вашей дороге скапливается утрамбованный снег и лед», — говорит О’Брайан. «Излучающие системы растопят его сразу же, как только он приземлится, и ваш вход в дом будет приятным и безопасным». Любой, кто когда-либо откладывал уборку свежего снега, знает эту истину: как только кто-то идет по нему или проезжает по нему, снег уплотняется, и последующие циклы замерзания-оттаивания превращают этот снежный покров в опасное ледяное пятно. Вот где на помощь приходит лучистое тепло наружного воздуха.

Фото: istockphoto. com

Преимущества наружного лучистого тепла

Расширение возможностей для отдыха на свежем воздухе — это только одно из преимуществ установки излучающего тепла под патио и другими мощеными поверхностями. Вот лишь некоторые из других преимуществ:

• Вы сможете отказаться от своей лопаты для уборки снега навсегда! Вам это больше не понадобится (и мышцы спины скажут вам спасибо).
• Вам больше никогда не придется использовать каменную соль или химикаты для таяния льда, которые повреждают мощеные поверхности, растения и автомобильную краску и представляют опасность для здоровья ваших питомцев.
• Вам больше никогда не придется вызывать снегоуборочную службу.
• Вы будете спокойны, зная, что ваши пешеходные дорожки всегда будут свободны от скользкого льда, что особенно важно для тех, у кого есть пожилые люди или члены семьи с ограниченными возможностями. Фактически, бетонные пандусы для инвалидных колясок являются первыми кандидатами на лучистое тепло.
• Вы потратите меньше времени на уборку растаявшего снега в помещении или мытье полов для удаления солевых пятен, поскольку у всех, кто входит в дом, будет более сухая обувь.
• Асфальтированные поверхности вокруг дома прослужат дольше, потому что лучистое тепло уменьшает колебания температуры в материале мощения. Это означает, что наружные удобства, такие как патио на заднем дворе, могут на самом деле требовать меньшего ухода, чтобы выглядеть как новые, а их красивый внешний вид может даже стать аргументом в пользу продажи, когда придет время выставить дом на продажу.

Электрическое и водяное лучистое тепло

SupplyHouse.com предлагает два основных типа компонентов лучистого отопления для наружного применения: гидравлические (в которых раствор горячей воды течет по трубам) и электрические, и каждый из них предлагает определенные преимущества. Выбор подходящей системы для ваших нужд будет во многом зависеть от того, готовы ли вы платить больше вперед или предпочитаете меньшие первоначальные затраты с возможностью более высоких эксплуатационных расходов в будущем.

Реклама

Фото: istockphoto.com

ЭЛЕКТРИЧЕСКИЕ ИЗЛУЧАТЕЛЬНЫЕ СИСТЕМЫ

Электрические излучающие системы особенно универсальны. Электрические компоненты, такие как маты для таяния снега Danfoss GX и кабели для таяния снега Danfoss GX (оба доступны на сайте SupplyHouse.com), можно сконфигурировать так, чтобы они подходили под патио, подъездную дорожку или дорожку практически любого размера. В зависимости от поверхности мощения, которую будет нагревать система, электрические нагревательные компоненты могут быть установлены на базовом слое песка с материалами для мощения (такими как кирпичи, камни или брусчатка) сверху, или они могут быть встроены во влажный бетон чуть ниже. поверхность одновременно с заливкой бетона. Электрические маты и кабели имеют изоляцию и предназначены для защиты от коррозии, и при правильной установке они обеспечат надежность в течение многих лет при таянии снега.

ГИДРОНИЧЕСКИЕ ИЗЛУЧАТЕЛЬНЫЕ СИСТЕМЫ

Водяные излучающие системы могут быть более дорогими в установке, чем электрические системы, но в долгосрочной перспективе они дешевле в эксплуатации при высоких ценах на электроэнергию. В этих системах используются трубы PEX, например, ½-дюймовые трубы HePEX компании Uponor, которые можно приобрести разной длины в зависимости от масштаба вашего проекта. Трубка обычно встраивается в бетонные плиты и подключается к котлу, а затем закачивается раствором горячей воды, содержащим антифриз на основе пропиленгликоля, для нагрева мощеной поверхности. Гидравлические системы можно настроить для работы от альтернативных источников энергии, таких как солнечные панели, тепловые насосы и геотермальные установки.

В настоящее время водяное наружное отопление чаще всего используется в коммерческих помещениях, таких как футбольные поля Национальной футбольной лиги и стадионы с натуральным газоном, где постоянное мягкое тепло защищает газон и позволяет траве расти круглый год. Тем не менее, он так же эффективен в жилых помещениях. Например, водяное лучистое отопление отлично подходит для поддержания достаточного тепла в теплицах на заднем дворе, чтобы перезимовать нежные контейнерные растения, сохраняя при этом свежий запас съедобной зелени и овощей в течение всего года.

Объявление

Варианты управления системой

Водяные и электрические радиационные системы снеготаяния могут управляться либо ручным выключателем, либо установкой системы обнаружения датчиков. Недорогие сенсорные элементы управления, такие как однозонный контроль таяния снега Uponor, являются хорошим выбором для домовладельцев, которым требуется сенсорное управление на одной поверхности с лучистым обогревом, например, только во внутреннем дворике.

Более комплексная система управления, такая как Advanced Snow Melt Control от Viega, оснащена датчиками воздуха, влажности и температуры плиты, которые упрощают индивидуальное управление несколькими зонами лучистого обогрева, например, вашим патио, подъездной дорожкой и дорожкой перед входом. При выборе компонентов, необходимых вашей системе, имейте в виду, что лучше работать с одним производителем, чем пытаться соединить термостат одной компании с кабелем другой; Обширный выбор SupplyHouse.com поможет сделать это возможным.

Наружная установка лучистого отопления

Какую бы сторону вы ни выбрали, система может быть установлена ​​подрядчиком по вашему выбору. Мастера-самоучки, знакомые с проводкой, сантехникой и мощением, могут установить свои собственные системы, но из-за сложности обычно лучше доверить проект профессионалу. «Установка может быть очень трудоемкой и занимающей много времени работой, и, в конце концов, профессионалы все равно сделают ее лучше», — говорит О’Брайан.

Лучшее время для установки системы лучистого отопления — это когда вы устанавливаете новый внутренний дворик или тротуар, но в некоторых ситуациях возможна модернизация. Однако выбор модернизации часто приводит к аннулированию гарантии производителя, поэтому ее следует использовать для ситуаций, когда новая установка невозможна.

Страдали ли вы этой зимой лихорадкой? Подумайте о том, чтобы добавить этот проект в начало своего списка дел весной, и вы сможете почти сразу же насладиться расширенным сезоном патио. Независимо от ваших потребностей в наружном отоплении, у SupplyHouse.com есть компоненты лучистого отопления, которые согреют ваши мощеные поверхности и предохранят их от снега и льда до тех пор, пока не вернется более теплая погода. Посетите веб-сайт или позвоните по телефону 1-888-757-4774, чтобы поговорить со службой поддержки уже сегодня!

Найдите проверенных местных профессионалов для любого домашнего проекта

Найдите профессионалов сейчас

+

Как установить напольное лучистое тепло

Теплый пол прост в установке и дешев в эксплуатации, и ваши ноги будут в восторге!

Время

Полный день

Сложность

Промежуточный

Стоимость

$501-1000

Введение

Подогрев холодных полов в ванной комнате с помощью нагревательных матов, установленных под плитку. Используйте его в качестве дополнительного тепла для комфорта или в качестве обогрева помещения для обогрева всей ванной комнаты. Установка так же проста, как укладка плитки.

Tools Required

• Cordless drill
• Hot melt glue gun
• Margin trowel
• Trowel
• Utility knife
• Volt-ohm meter (or continuity tester)

Materials Required

• Cement board underlayment
• Затирка
• Тепловой мат
• Термостат
• Раствор
• Плитка

Излучающее тепло: обзор

Эта система обогрева пола состоит из одного тонкого непрерывного кабельного нагревательного элемента, вплетенного в мат, который вы устанавливаете под плиткой.

Эти полы с подогревом лучше всего использовать при капитальном ремонте или замене напольного покрытия в существующем помещении или при добавлении нового помещения. Пол с подогревом может быть установлен как дополнительный источник тепла, чтобы отвести холод от пола, или как обогрев помещения, чтобы обогреть всю ванную комнату. Теплый пол также является отличным проектом для утепления полов в прихожей и кухне.

Преимущества полов с подогревом:

• Простота монтажа. При укладке плитки вы закладываете в раствор мат с проволокой. Если вас не устраивает часть проводки, наймите электрика.
• Это безопасно. После установки системы обогрева пола ее практически невозможно повредить. Термостат с защитой GFCI мгновенно отключает питание в случае короткого замыкания или другой проблемы.
• Это недорого. При мощности 12 ватт на квадратный фут наша 30-кв. футов. нагретый коврик для ванной потреблял 360 ватт энергии — примерно столько же, сколько электрическое одеяло или большой телевизор.
• Не занимает места. У вас большой и неуклюжий радиатор? Удалите его и получите ценные квадратные метры, установив этот материал.
• Он универсальный. Если вашей существующей печи или котлу не хватает мощности для обогрева недавно реконструированного или добавленного помещения, с этой задачей может справиться система обогрева пола.
• Очень, очень удобно. Когда ваши ноги теплые, все ваше тело становится теплым. Вы обнаружите, что читаете и играете в игры со своими детьми на полу в ванной.

Закажите коврик нестандартного размера

Различные компании предлагают электрические системы подогрева пола. Стандартные размеры доступны в домашних центрах и магазинах плитки. Вы также можете заказать нестандартные размеры и формы, отправив подробный чертеж плана ванной комнаты и расположения светильников.

Коврики бывают шириной 12, 24 и 30 дюймов и шагом в пять футов в длину (минимум 10 кв. футов). Если вы сомневаетесь, поставщик укажет коврик меньшего размера, чем вам нужно, поскольку кабель коврика нельзя разрезать.

Проект шаг за шагом (11)

Подпишитесь на нашу рассылку новостей

Выполняйте проекты «Сделай сам» как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 10 января 2019 г.
