Ширина балкона стандартная. Размеры стандартного балкона и лоджии

Содержание

1. Ширина балкона стандартная. Размеры стандартного балкона и лоджии
2. Размер балкона в панельной девятиэтажке. Примеры возможных вариаций:
3. Размер балкона в 9 этажке. Окна в панельных девятиэтажках
4. Размер балкона в панельной пятиэтажке. Стандартные размеры лоджии и балкона
   • Разница между балконом и лоджией
   • Стандартные размеры
   • Виды лоджий и балконов
   • Рассчитываем полезную площадь
5. Минимальная глубина балкона. В чем разница между балконом и лоджией?
   • Определение балкона и лоджии
   • Размеры стандартного балкона и лоджии
6. Ширина балкона в хрущевке. Особенности выносных конструкций

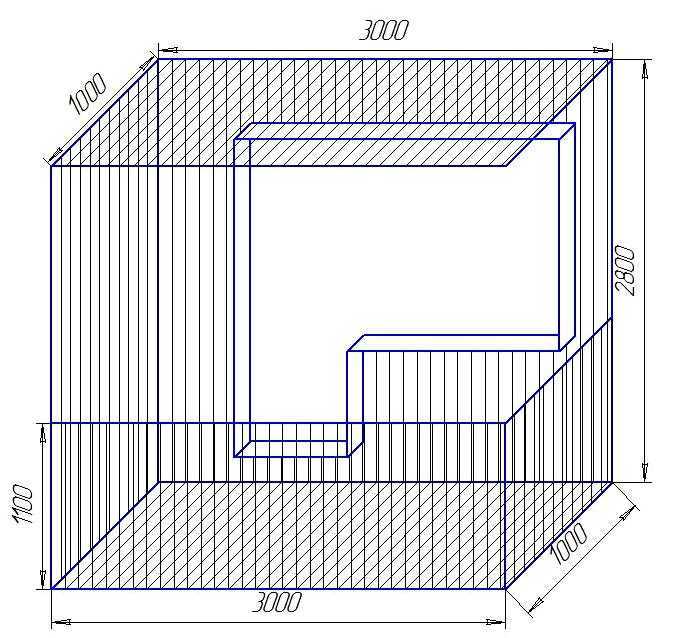

Ширина балкона стандартная. Размеры стандартного балкона и лоджии

Не имеет различия, какая планировка у дома, стандартная высота от нижней до верхней плит перекрытия – 2,6–2,65 м.

Для постройки лоджии используют пустотные плиты перекрытия, которые имеют габаритные размеры 1,2 х 5,8 мм, и делятся на 2 части, поэтому существует различие в размерах, одна лоджия бывает в длину менее 2,9 м.

В отличие от лоджий, стандартная балконная плита выпирает над плоскостью фасада на 0,8 м, и имеет размер в ширину — 3,275 м.

Таблица типовых размеров:

Размер балкона в панельной девятиэтажке. Примеры возможных вариаций:

Дерево — крепкий и износоустойчивый материал, но требует предварительной обработки

Конструктивные особенности изделий для ограждения

Декорированные резьбой опорные столбы

Столбы оградки крепятся на специальные крепежи к полу или основанию балконов. В зависимости от веса перил и состояния отвесной плиты следует дополнительно укрепить пол уголками или швеллером. Опишем составляющие конструкции:

Установка ограждения для балкона

Примеры высоты балконного ограждения по ГОСТу

Данный вид помещений ограничен определенными техническими запретами. Для определения необходимых условий безопасности и эксплуатации созданы конкретные нормы и ГОСТы, их перечень указан ниже:

При строительстве сооружений габариты балкона могут отличаться от стандартных показателей. В данном случае все значения пропорционально видоизменяются в зависимости от высоты здания и его конструктивными особенностями.

Если здание выше 30 м, то высота перил должна быть не меньше 1 м

Пошаговая инструкция выполнения работ

Установка ограждения проводится в строгой последовательности

Перед началом работ необходимо подготовить необходимый набор инструмента, расходных и стройматериалов. Установку следует проводить в следующей последовательности:

Техника безопасности при эксплуатации ограждений

Важнейший вопрос, требующий ответственного подхода. Согласно СНиП, все несущие перекладины, установленные в различных местах, должны выдерживать определенную нагрузку по стандарту. Что нужно проверить:

Посмотрите в этом

Стандарт нагрузки для балконов и лоджий в жилых домах равен 80 кгс/м. Нагрузка увеличивается, если выносное помещение находится на территории массового скопления людей и составляет 150 кгс/м.

Учитывая предложенные рекомендации, полученный результат порадует не только вас, но и всех окружающих, обеспечив безопасность на долгие годы. Желаем вам красивых и надежных ограждений. Удачи!

Вам также может понравиться

Лоджия — это не только место для сушки белья, склада разных вещей и хранения овощей. Ее можно превратить в настоящий райский уютный уголок. И нет более увлекательного дела, чем отделка и обустройство лоджии. А если ее хорошо утеплить, то на ней можно жить не только летом, но и зимой.

Как сделать на лоджии свет?

Освещение на лоджии просто необходимо, если вы хотите превратить это помещение в жилое. Перед началом работы выберите розетки, светильники и выключатели. При выборе розеток отдайте предпочтение влагонепроницаемым полугерметичным розеткам, типа таких, как устанавливаются в санузлах. Выключатель лучше всего расположить в смежной с лоджией комнате, и вы сможете включать свет перед тем, как зайдете на лоджию, а после выхода из нее – свет выключайте. Чтобы провести свет на лоджию вам нужно выполнить такие работы:

— пробивание в стене отверстий. Тут потребуется бур по бетону, которым будете стену сверлить;

— прокладка электрического кабеля. Кабель протягиваете через пробитое в стене отверстие и закрепляете на граничащей с отапливаемым помещением стене дома с помощью гофротрубы из ПВХ пластика;

— прокладка кабеля со стороны квартиры к электрическому щитку, ближайшей розетке или к коробке распределения;

— прокладка кабеля на лоджии в нужных направлениях для размещения электроточек;

— закрепление монтажных коробок и дальнейшая установка светильников, розеток и выключателей.

Какая бывает лоджия в панельном доме?

В панельных домах лоджия представляет собой встроенную в здание конструкцию, защищенную с фасадной части бетонной плитой, которая и служит парапетом. Стандартные размеры лоджии в панельном доме такие: высота 1500 мм, а ширина – 3000 мм. От размера зависит стоимость остекления и многое другое при обустройстве этого полезного пространства.

Делаем шторки для окна на лоджию

Вы сможете сделать шторы на лоджию своими руками. Предлагаем вам сделать рулонную шторку, она сделает лоджию намного уютнее и эффектнее.

1. Сделайте замеры. Измерьте оконную раму. Длина шторки – это длина рамы, к которой добавьте 8-15 см и 2 см на припуски. Ширина равна ширине рамы, к которой прибавьте 2 см на припуски.

2. Сделайте выкройку штор по определенным размерам. Выйдет две выкройки, соединяете их и сшиваете наружу с изнаночной стороны. Сшивать надо с одного края и по обеим сторонам. Потом штору выверните и зашейте оставшийся зазор, после этого разглаживаете шторку.

3. Возьмите деревянный брус. Его длина должна быть на 1 см меньше, чем ширина пошитой шторки. Расстелите изнаночной стороной штору вверх, отступаете 5 см от верха и кладете шторку на брусок, затем аккуратно оберните брусок тканью. Теперь можно закрепить ткань степлером на бруске.

4. Вставьте в нижний край штор деревянную круглую рейку.

Размер балкона в 9 этажке. Окна в панельных девятиэтажках

Размер окон в 9 этажном панельном доме зависит от его конструкции, серии и года застройки. 9 этажные дома массовой застройки начали появляться в 60—80-ых годах. В 70-ых была утверждена система планового строительства, по которой железобетонные плиты изготавливались на специальных заводах. Возник единый каталог изделий из бетона, в которых фиксировался стандартный размер окна в панельных домах. На основании этого каталога разрабатывались все дома массовой застройки. Каждый этаж строился из одинаковых элементов с небольшой разницей в планировке квартир, количестве этажей и подъездов. Стеновые же объекты, балконы и окна были одинаковые — 5 этажные дома имели те же параметры, что и 9-этажные.

I-515/9ш (515/9м) — это первое массовое 9-этажное здание. С него началось знаменитое название «брежневки». В отличие от хрущевок среди брежневок было много вариаций, поэтому точно определить постройки, которые к ним относятся, бывает сложно. В 70-ых годах в Москве также появились II-49 и II-57.

У I-515/9ш (515/9м) были следующие варианты размеров:

• 3 створки — 1520х1890мм;
• балконный блок 1520х2150мм или 2080х2250мм.

В домах серии II-49 пластиковые окна имеют следующие размеры:

• 2 створки — 1310х1520мм;
• 3 створки — 1890х1520мм;
• балконный блок — 1520х2250мм.

Это две самые популярные серии, однако в Москве и области наблюдается большое разнообразие зданий, образовавшихся в процессе модернизаций серий. В целом показатели зависят от того, какой завод изготавливал изделие, и даже от индивидуальных условий эксплуатации — изменения в размере проема могли внести сами жильцы.

Размер балкона в панельной пятиэтажке. Стандартные размеры лоджии и балкона

Большинство обитателей многоквартирных домов уже по достоинству оценили наличие лоджии или балкона в квартире. Но волнует вопрос, какой должна быть ширина балкона и возможно ли немного расширить его размеры.

Также не все понимают особенности устройства этих помещений и в чём их отличия. А ведь именно они влияют на способы расширения квадратных метров квартиры. Будет ли это уединённый уголок или совмещённое с комнатой дополнительное пространство – решать Вам.

Разница между балконом и лоджией

По всем нормативным документам под балконом следует понимать площадку, выступающую за фасад дома на уровне пола. Это одно из самых существенных отличий от лоджии. В конструкции балконного помещения может отсутствовать любой элемент, но наличие площадки обязательно.

В отличие от балкона лоджия встраивается в здание. По большому счёту, её можно считать за комнату. Она имеет не только площадку, но и три стены, которые являются единым целым со зданием. Передняя часть открыта в первоначальном виде. Это помещение никогда не выступает за пределы фасада дома. По сравнению с балконом лоджия способна выдержать большие нагрузки. При желании на ней можно обустроить отопление, что для балконных помещений является строгим запретом.

Для устройства отопления необходимо предварительно получить специальное разрешение и согласовать перепланировку в соответствующих органах.

Стандартные размеры

Размеры балконов

Вне зависимости от плана постройки нормативными документами предусмотрено расстояние между нижним и верхним перекрытием. Оно составляет 2,6 м. Уделяя внимание размерам лоджии, следует отметить, что для постройки этого помещения используют пустотелые плиты, размеры которых составляют 1,2×5,8 м. Обычно такая плита делится на две части. В связи с этим стандартные размеры длины помещения составляют 2,9 м.

У балкона площадка должна выступать за пределы фасада. Поэтому плита длиной 3,275 м укладывается так, чтобы она выступала за пределы здания на 0,8 м.

Приведём некоторые типовые размеры балкона, предусмотренные нормативными документами. В данных представлены размеры в метрах в соответствии: длина, минимальная ширина и высота парапета:

• в домах хрущёвках – 2,8–3,1 м×0,65–0,8 м×1 м;
• в домах, построенных в 70-е годы — 2,4 м×0,65–0,8 м×1 м;
• трёхметровые лоджии – 3 м×0,7 м×1–1,2 м;
• шестиметровые лоджии – 6 м×0,7 м×1–1,2 м;
• дома из панелей – 3,1 м×0,7 м×1,2 м;
• блочные дома – 5,64 м×0,7 м×1,2 м.

Обязательно нужно придерживаться норм устройства высоты парапета. По всем нормативным правилам и в соответствии с противопожарной безопасностью его высота не должна быть менее 1 м.

Посмотрите на

Виды лоджий и балконов

Виды лоджий и балконов

Дополнительные помещения в виде лоджий подразделяются на несколько видов в зависимости от места их размещения. Они бывают прямыми, угловыми и боковыми. Исключение – это лоджии, которые имеют угловое размещение, но лишены переднего обзора. Также следует отметить, что эти помещения имеют разнообразное архитектурное решение. В основном они различаются по форме построения: угловые, полукруглые, прямоугольные и прочее.

Балконы также не отстают. Они могут иметь различия не только по форме, но и по материалу, который используется для устройства ограждения. Например, ковка металлическая.

Обратим внимание на понятие французский балкончик. Особенностью такой конструкции является полное отсутствие пола. То есть, открываем дверь на балкон и сразу же упираемся в металлическое ограждение.

На сегодняшний день, почти все лоджии и балконы стараются застеклить и использовать как дополнительные квадраты для расширения площади квартиры.

Рассчитываем полезную площадь

Очень часто встречаемся с таким понятием, как полезная жилая площадь. Не так давно под этим словом подразумевалась площадь отапливаемой части квартиры. Многие задаются вопросом, как правильно просчитать площадь квартиры. Особенно это актуально при покупке жилья. Составляя договор купли-продажи, оговариваются две цифры площадей:

• которая указана в свидетельстве на право собственности;
• которая оплачивается по договору.

Допустим, приобретается квартира общей площадью 60 м2. В эту квадратуру включена площадь балкона – 5 м2 и лоджии – 7 м2. После покупки, оплачивая коммунальные платежи за отопление, нужно платить по полному тарифу за 48 м2, а за остальные с учётом коэффициентов для балкона и лоджии соответственно 0,5 и 0,3. Если же в договоре, будет указано 60 м2, то придётся платить за всё по единой ставке.

Поэтому, покупая жильё, необходимо тщательно ознакомиться с данными, которые указаны в инвестиционном договоре. Если же, наоборот, будет указана цифра без площади балкона или лоджии, то эти помещения не будут являться вашей собственностью.

Минимальная глубина балкона. В чем разница между балконом и лоджией?

Жители больших домов давно оценили наличие балконов и лоджий в квартирах. Но не все знают, чем отличается балкон от лоджии, и какие преимущества и недостатки имеют те или иные конструктивные особенности пристроек.

Разница между лоджией и балконом существенно влияет на возможности перепланировки , коэффициент расчета общей площади квартиры и функциональную специфику помещений. В статье разберемся, в чем же главное отличие балкона от лоджии, поговорим о правовых аспектах — кому принадлежит эта собственность, и кто за нее в ответе.

Определение балкона и лоджии

Согласно определению СНиП, в разделе «Здания жилые многоквартирные», балкон является площадкой, которая выступает из плоскости фасада здания, поэтому основной признак, чем отличается балкон от лоджии – площадка. По сути, практически все горизонтальные плоские конструкции, выступающие за стену дома и находящиеся на уровне пола, могут считаться балконом. У него могут отсутствовать любые другие части: парапет, крыша, но точно есть площадка-пол.

Разница между балконом и лоджией в том, что она встроена в само здание, и является самостоятельной комнатой . Главное отличие лоджии, помимо пола, в ней обязательно есть 3 стены общие со зданием: 2 боковые и крыша, и только передняя часть открыта.

Существенным различием является и то, что лоджия не выдается за пределы фасада здания и имеет свой потолок, а балкон выходит за пределы строения. При обустройстве и утеплении лоджия в отличие от балкона выдерживает большие нагрузки, но она более затемнена.

Внимание! В некоторых случаях, можно получить разрешение на вынос центрального отопления на лоджию , и она будет считаться как общая жилая площадь. В отличие от лоджии на балкон отопление выносить категорически запрещено.

Читайте так же: способы отопления балкона .

Размеры стандартного балкона и лоджии

Не имеет различия, какая планировка у дома, стандартная высота от нижней до верхней плит перекрытия – 2,6–2,65 м.

Для постройки лоджии используют пустотные плиты перекрытия, которые имеют габаритные размеры 1,2 х 5,8 мм, и делятся на 2 части, поэтому существует различие в размерах, одна лоджия бывает в длину менее 2,9 м.

В отличие от лоджий, стандартная балконная плита выпирает над плоскостью фасада на 0,8 м, и имеет размер в ширину — 3,275 м.

Таблица типовых размеров:

Важно: В соответствии с противопожарными правилами и техникой безопасности эксплуатации балконов и лоджий парапет не может быть ниже 1 м.

Остекление балкона в хрущевке нельзя назвать простым процессом. Связано это с тем, что конструкции прослужили довольно большой срок и не отличаются существенной прочностью. Если балконные конструкции ранее не остеклялись, то их состояние оказывается плачевным. Особенно страдали конструкции, занимающие верхний этаж. Они не закрывались от осадков плитами вышерасположенных конструкций. Разрушаются плиты основания, ухудшается крепление перил.

Перед началом работ обязательно следует усилить балконную конструкцию, вне зависимости от того, какой именно этаж. Начинают остекление балкона в хрущевке с оценки состояния бетонной плиты, ее армирования и восстановительного бетонирования.

Перила, изначально установленные, не следует использовать в качестве опоры для конструкций остекления. Их необходимо укрепить или заменить полностью. Оптимальным вариантом является установка алюминиевого каркаса на всю высоту балконной конструкции. Если этаж последний, то одновременно делают и каркас крыши.

Размеры балконов в хрущевках совсем небольшие. Высота от нижней плиты до верхней составляет примерно два метра шестьдесят сантиметров. Ширина таких выносных конструкций от шестидесяти пяти до восьмидесяти сантиметров, а длина – от двух метров восьмидесяти сантиметров, до трех метров. Требуется выбирать как и чем лучше отремонтировать маленькие балконы в хрущевке.

Такие габариты не позволяют использовать пространство любым способом. Чтобы несколько увеличить количество свободного места, выполняют остекление с выносом. Именно на балконах хрущевок этот способ используется чаще всего.

Прежде чем приступать к остеклению, устанавливают размер окон. Это может быть панорамный вариант. В любом случае требуется предварительная подготовка, расчет сколько составляет объем и площадь в квадратах, требуемое количество материалов.

Если балконная конструкция располагается на 5 этаже пятиэтажных домов, то над ней отсутствует вышерасположенная плита. Отсутствие элемента, заменяющего крышу, требует обустройства необходимой конструкции. Каркас для крыши крепят к стене или балконному каркасу. Требуется выбрать как правильно сделать балкон в хрущевке с крышей, чтобы обеспечить максимальную надежность. Оптимальным является крепление к кирпичной стене, панельная не всегда может выдержать тяжелую конструкцию.

Типовые размеры лоджии и балкона в панельном доме

Содержание

1. Отличия между лоджией и балконом
2. Входит ли площадь лоджии или балкона в жилую площадь?
3. Кто отвечает за ремонт и перепланировку балконов
4. Типовые размеры балконов и лоджий
5. Виды лоджий и балконов
6. Ремонт балкона

Все уже привыкли к тому, что балкон и лоджия являются прекрасным дополнением к жилой площади. На что же влияют размеры балкона в панельном доме, относится ли он официально к жилой площади квартиры, и кто обязан выполнять ремонт балконов и лоджий – ряд вопросов, часто возникающий у владельцев квартир при выполнении работ с приквартирным пространством.

Отличия между лоджией и балконом

Плита лоджии — продолжение пола комнаты, а три стороны закрыты капитальными стенами

Лоджия в качестве основания имеет плиту, которая является продолжением пола комнаты, и три стены, являющиеся продолжением стен дома. Верхняя несущая плита служит крышей лоджии, парапет выполнен из бетонной плиты.

У лоджии три стороны закрыты капитальными плитами, и только фасадная часть открыта. Она может выдерживать значительные весовые нагрузки. Если на лоджию провести центральное отопление (для этого необходимо получить разрешение от местных властей), она будет считаться жилой площадью.

Балкон крепится на консолях и имеет всего одну общую стену со зданием

При строительстве лоджии применяют пустотелые плиты перекрытий размером 1200х5800 мм. Длины плиты 5,8 м вполне хватает на постройку лоджий для двух квартир — протяжением по 2900 мм каждая.

Балкон выступает за несущую стену здания, чаще всего крепится на консолях, имеет одну общую стену со зданием, три стороны открыты. Если даже на нем нет парапета, но есть площадка в виде выступающей плиты, такое строение также считается балконом.

На балкон проводить центральное отопление не разрешается, он не выдерживает значительные весовые нагрузки. Бывали случаи, когда плиты, подверженные значительным нагрузкам в 9-этажных домах, обрывались.

Для строительства балконов используют плиту 800 х 3275 мм.

Входит ли площадь лоджии или балкона в жилую площадь?

Часто возникает вопрос, входит ли площадь балкона или лоджии в жилое пространство, начисляется ли плата за отопление на дополнительные квадратные метры и кто должен заниматься ремонтом этих помещений.

Общая площадь квартиры рассчитывается как сумма площадей всех комнат и дополнительных помещений, находящихся внутри квартиры, официально зарегистрированных пристроек. Но если площадь не отапливается, она считается не приспособленной для проживания.

Поэтому общая площадь считается с понижающим коэффициентом — для балконов равным 0,3, для лоджий — 0,5. Иногда агенты по недвижимости, чтобы привлечь внимание покупателей, озвучивают жилую площадь вместе с площадью балкона.

Если площадь лоджии официально присоединена к квартире, тогда она входит в общую площадь и включена в оплату за отопление и квартплату.

При совершении сделок купли-продажи не нужно верить на слово продавцам, а стоит внимательно изучать соответствующую документацию на жилье.

Кто отвечает за ремонт и перепланировку балконов

Согласно действующему законодательству, к общему домовому имуществу относятся все несущие конструкции (стены, потолок) и инженерные коммуникации, а все, что находится между стен, принадлежит хозяину, то есть является его индивидуальной собственностью.

В документы на право собственности должны быть занесены все пристройки и дополнительные, вспомогательные помещения, которые примыкают к площади жилья, иначе может дойти до судебных тяжб с соседями и ЖКХ за не оформленные должным образом в собственность пристройки.

По Жилищному Кодексу капитальный и текущий ремонт аварийных балконов должен осуществляться представителями жилищно-коммунальных хозяйств. Проведение ремонтных работ выполняется на основании составленного акта осмотра и письменного согласия 2/3 собственников жилья. Возможен вариант самостоятельного проведения ремонтных работ с сохранением всех чеков и сопутствующих документов, а потом можно потребовать возмещения потраченной суммы.

Типовые размеры балконов и лоджий

Согласно пункту 3.2 главы 2.08.01-89 СНиП, размеры балконов в 5- и 9-этажном панельном и кирпичном домах отличаются в зависимости от климатической зоны.

Типовые размеры

Согласно технике безопасности и правил пожарной безопасности, высота парапета не может быть ниже 1000 мм.

Виды лоджий и балконов

Закругленный вариант

Существует множество видов лоджий, отличающихся своими геометрическими очертаниями: прямоугольные, закругленные, угловые, боковые. В нестандартных зданиях типа П-44, лоджия может быть открытой с трех сторон.

Размер балкона в 9-этажном панельном доме существенно отличается от лоджии. Выход на балкон и лоджию осуществляется через балконный блок, включающий в себя окно и балконную дверь. Бывает так, что конструкция балконного блока состоит из балконной двери с небольшими окнами по обе стороны от нее. О том, как отремонтировать маленький балкон, смотрите в этом видео:

Ремонт балкона

Многоэтажные дома выше 9 этажей возводятся как из кирпича, так и из панелей. При ремонте балкона в кирпичном и панельном доме имеются свои особенности. Рассмотрим особенности ремонтных работ в зависимости от этажности и материала, из которого построен дом.

Рассмотрим вариант, когда плита и обрешетка требуют серьезного ремонта.

Этапы выполнения работ:

1. Производим ремонт плиты. Убираем весь мусор, расширяем все трещины в плите, чтобы добраться до арматуры. Зачищаем арматуру от ржавчины и покрываем ее антикоррозийным составом. Затем смачиваем трещины, предварительно зачистив их края, до тех пор, пока дойдем до крепкого слоя. Заливаем трещины бетоном с добавлением в смесь клея для плитки — раствор будет крепче держаться. Выравниваем поверхность плиты. Иногда плита находится в таком состоянии, что требуется замена или усиление арматуры, тогда укладываем арматурную сетку, делаем опалубку и заливаем стяжку.

2. Производим ремонт перил. В идеале старые перила срезаются и устанавливаются новые. Это может быть простая металлическая или с красивыми коваными элементами конструкция. Как вариант, можно установить балконную раму от пола до потолка, если такое решение позволительно с точки зрения не превышения допустимой нагрузки на плиту.
3. На первом этаже, оформив необходимые разрешения, можно обустроить выход на улицу через балкон. Для этого к плите подводятся ступеньки, со стороны ступенек устанавливается балконная дверь, а на остальные стороны устанавливаются металлопластиковые оконные конструкции от пола до потолка.
4. На этажах выше первого балконная рама устанавливается или от перил или пола.
5. Балкон утепляется, проводится укладка пола, отделка потолка и стен.

При проведении ремонтных работ на балконе или лоджии необходимо сохранить все чеки, договора, проектную документацию для дальнейшего возмещения некоторой части суммы жилищно-коммунальным хозяйством. О том, как ремонтировать лоджию, смотрите в этом видео:

Вполне можно рассчитывать на возмещение суммы, потраченной на ремонт плиты. Работы по отделке являются личным желанием владельца, не являются обязательными, поэтому сумму, потраченную на отделочные работы, вряд ли получится возместить через ЖКХ полностью.

Минимальное соответствие площади и глубины балкона Динамо

При проектировании квартир часто необходимо знать площадь и размеры балконов для соответствия планировке. Однако, чтобы усложнить ситуацию, эти требования часто основаны на типе жилья и / или местоположении квартиры. В этом учебном пособии показано, как автоматизировать процесс соответствия требованиям, например, требованиям SEPP65 и Руководства по проектированию квартир, путем проверки минимальной площади и глубины балкона.

Фон

Понимание площади и размеров балкона квартиры часто требуется для проверки соответствия. Например, раздел 4E Руководства по проектированию квартир Нового Южного Уэльса требует, чтобы минимальные площади и глубины были достигнуты для частных открытых территорий в зависимости от типа жилья:

Тип жилья	Минимальная площадь	Минимальная глубина
8	8 Квартиры-студии	4м 2	–
1 bedroom apartments	8m 2	2m
2 bedroom apartments	10m 2	2m
3+ bedroom apartments	12m 2	2. 4m

Требования к частному открытому пространству, Руководство по проектированию квартир Нового Южного Уэльса

. Кроме того, существуют требования, касающиеся минимальной глубины балкона (1 м), которые можно считать дополнительными к площади балкона. Кроме того, для квартир может быть предусмотрена терраса на уровне земли или на подиуме, в этом случае ее площадь должна быть не менее 15 м 9 .0024 2 и минимальная глубина 3м.

Предпосылки

Прежде чем проводить какие-либо анализы, необходимо сначала изолировать балконы и террасы. Но, кроме того, нам нужно найти связанную с ними квартиру, чтобы определить тип ее жилья — 1-местная, 2-местная и т. д. Однако «спарить» комнаты в Revit непросто. Вместо этого необходимо полагаться на соглашения об именах, чтобы обеспечить некоторый уровень связи между элементами. Граф «Перенумеровать балконы» делает именно это, устанавливая соглашение об именах, которое позволяет любому последующему графу быстро и легко повторно идентифицировать пары комнат. Таким образом, перед запуском графа убедитесь, что граф «Перенумеровать балконы» был запущен.

Соответствие минимальной площади и глубины балкона Dynamo

Наш график Dynamo «Минимальная площадь и глубина балкона», который доступен как часть нашей службы Dynamo Package Development, автоматизирует этот процесс соответствия. Два общих параметра необходимы для хранения соответствия минимальной площади и соответствия минимальной глубины. Эти параметры должны иметь тип да/нет и относиться к категории «Помещение». В приведенном ниже примере мы использовали «соответствие 0_Min области» и «соответствие 0_Min глубины».

Для запуска графика:

• Укажите параметр номера комнаты. Обычно это будет « Номер» ; однако можно также использовать общий параметр. Если используется общий параметр, он должен быть текстового типа.
• Укажите параметр комнаты, чтобы определить тип квартиры — 1 кровать, 2 кровати и т. д. Обычно это будет « Имя» ; однако можно также использовать общий параметр. Если используется общий параметр, он должен быть текстового типа.
• Определите комнатные фильтры для балконов и террас. Будут включены только имена комнат, которые содержат этот фильтр.
• Определите различные минимальные требования к площади балкона/террасы.
• Укажите общие параметры для соответствия минимальной площади.
• Укажите тип семейства, определяющий балконную дверь. Тип должен относиться к категории «Окно-занавес».
• Определите различные требования к минимальной глубине балкона/террасы, чтобы они соответствовали
• Укажите общие параметры для соответствия минимальной глубине.
• Определите минимальную глубину балкона, которая будет учитываться как часть площади балкона.
• Нажмите Play , чтобы запустить график.

Вычислительная логика

Граф собирает все помещенные в модель комнаты, затем фильтрует комнаты на основе фильтров комнат, возвращая только комнаты с балконами и террасами. Включены только комнаты с номером комнаты и названием комнаты. Комнаты без значения этих параметров возвращаются отдельно. Затем комнаты с балконами дополнительно дифференцируются на основе соответствующего параметра комнаты квартиры – 1 кровать, 2 кровати и 3 кровати.

Минимальная площадь

Затем площадь балконов и террас проверяется на соответствие требованиям минимальной площади. Соответствующие помещения возвращаются отдельно, и их параметр соответствия минимальной площади обновляется до «Да». Если параметры не могут быть найдены, возвращается ошибка. Балконы и террасы, не соответствующие минимальной площади, возвращаются отдельно, а их параметр соответствия минимальной площади обновляется до «Нет».

Минимальная глубина

Элементы, ограничивающие помещение, собираются для всех балконов и террас и фильтруются по типу семейства дверей. Глубина балкона затем рассчитывается от центральной точки двери (дверей). Используется только внешний периметр комнаты — любые внутренние острова, такие как колонны, ограничивающие комнату, исключаются.

Диаграмма минимальной глубины

Если на балкон/террасу выходят несколько дверей, график покажет самое глубокое значение. Это значение затем проверяется на соответствие требованиям минимальной глубины. Соответствующие помещения возвращаются отдельно, и их параметр соответствия минимальной глубины обновляется до «Да». Если параметры не могут быть найдены, возвращается ошибка. Балконы и террасы, которые не соответствуют минимальной глубине, возвращаются отдельно, а их параметр соответствия минимальной глубине обновляется до «Нет».

Ограничения

На графике не учитывается минимальная глубина балкона, которая учитывается как часть площади балкона. Вместо этого график помечает потенциально проблемные элементы для ручной проверки. Проблемные помещения определяются как помещения, глубина которых меньше минимально допустимого порога (1 м) перед любой дверью. В этом сценарии пользователь должен добавить линии, разделяющие комнаты, чтобы удалить область ниже порога, и повторно запустить график.

Заключение

Требования раздела 4E Руководства по проектированию квартир Нового Южного Уэльса, которые касаются достижения минимальных площадей и глубин частных открытых пространств, означают, что проверка соответствия может быть медленной и утомительной задачей. Однако, как показано в этом руководстве, большую часть этого процесса можно автоматизировать с помощью Dynamo. Чтобы узнать больше об этом графике или о нашей услуге разработки пакетов Dynamo, напишите нам и узнайте, как мы можем автоматизировать ваши рабочие процессы Revit.

Оптимальные размеры балкона | Sapphire Balconies

Дизайн балкона — это больше, чем просто эстетика. Наши преданные команды раннего вовлечения и подготовки к строительству каждый день усердно работают, чтобы поговорить с нашими клиентами об оптимальных размерах балконов, почему необходимо учитывать настил при оценке вашего проекта, а также об укоренившейся важности и отношении к доступности, которая связана с ним.

Принимая во внимание размеры балкона, можно повысить однородность проекта, повысить повторяемость и значительно сократить количество отходов. Если вы когда-нибудь задумывались о простом способе сэкономить деньги, время и выбросы углекислого газа, не ищите дальше, пока мы расскажем вам об оптимальных размерах балкона.

Оптимальная ширина и выступ балкона

Существуют оптимальные и поэтапные увеличения ширины и выступа, которые напрямую связаны как с точками крепления, так и с количеством подъемов крана при проектировании балкона. Чем дальше балкон выступает от фасада здания, тем выше сила нисходящего импульса на краю балкона. Это называется «момент». В конце концов, существуют оптимальные проекции и опорные точки, чтобы убедиться, что этот момент никогда не будет настолько велик, что балкон может прогнуться под весом стоящих на нем людей.

Однако в Европе допустимый прогиб означает, что балкон может быть конструктивно безопасным, но не может чувствовать себя безопасным для пользователей. Оптимально, чтобы выступ балкона увеличивался с шагом 150 мм. Любое меньшее значение, чем это, сведет на нет полезность балкона, а любое большее, вероятно, окажет серьезное негативное влияние на момент, когда силы прикладывают к анкерам балкона.

Оптимальные размеры настила балкона

Балкон нельзя использовать без настила для выхода, поэтому планирование настила так же важно при разработке проекта. Наш партнер по настилу MyDek (www.mydek.com) поставляет негорючие террасные доски с шагом 150 мм по ширине. Сохранение вашего балкона с шагом в 150 мм (с допуском 68 мм на фасцию и отделку откосов) позволит вам избежать обрезки досок до нужного размера и сократит количество отходов в проекте.

Сокращение отходов невероятно важно, поскольку мир сосредоточен на устойчивости. Избегая отходов, можно сократить количество внедренного углерода в ваш проект, а также дополнительные часы работы по уточнению размера каждой доски в отдельности. Здесь мельчайшие детали могут оказать огромное влияние на эффективность и повторяемость дизайна вашего балкона.

Доступность на балконах

Конечно, размеры важны не только с точки зрения комфорта. Доступность в дизайне балкона невероятно важна. Как с учетом старения населения, так и с учетом независимости тех, у кого есть средства передвижения, балконы должны быть спроектированы так, чтобы они были доступны для инвалидных колясок и с учетом радиуса поворота инвалидной коляски.

В Великобритании «Утвержденный документ M» (ADM) дает рекомендации о том, как соблюдать строительные нормы и правила при проектировании жилья для людей с ограниченными возможностями. Например, ADM предлагает, чтобы дверные проемы были подняты не более чем на 15 мм, чтобы учесть перекатывание стула через проем или для тех, у кого есть проблемы с поднятием ног. Кроме того, необходимо соблюдать минимальный радиус поворота 1500 мм. Таким образом, полезная проекция балкона должна учитывать этот минимальный рекомендуемый диаметр поворота.

Эти конструктивные решения призваны улучшить качество жизни всех жителей, пользующихся средствами передвижения или страдающих какими-либо нарушениями опорно-двигательного аппарата. Проектирование для обеспечения качества жизни должно быть в центре внимания дизайнера с самого начала.

Оптимальный размер балкона зависит от ключевых соображений, таких как расстояние выступа для уменьшения моментных сил, работа с шагом 400 мм по ширине и шаг выступа 150 мм для создания более аккуратного и экономичного дизайна, а также обеспечение того, чтобы дизайн балкона доступным для всех.
