Укрепление парапета и плиты балкона и лоджии

Любая постройка со временем ветшает, изнашивается и с течением лет полностью приходит в негодность. Желаем мы того или нет, разрушительное действие второго закона термодинамики затрагивает все вещи без исключения, поэтому и балконы начинают нуждаться в реконструкции. Если вы заметили на своем балконе появившиеся трещины или он начинает раскачиваться при нахождении на нем нескольких человек или сильных порывах ветра, значит необходимо срочно произвести укрепление балкона.

Содержание

1. Зачем нужно укрепление балкона
2. Укрепление плиты балкона
1. Укрепление плиты с помощью опор
2. Укрепление плиты на верхних этажах
3. Укрепление парапета на балконе или лоджии

Зачем нужно укрепление балкона

По внешнему виду балкона можно многое сказать о хозяевах квартиры, которым она принадлежит. Особенно это верно в отношении домов старой постройки, на которых в большей мере отразилось влияние времени. Так как лоджия – это дополнительные квадратные метры, то работы по укреплению балкона можно рассматривать как капитальный ремонт жилой площади.

Ветхий балкон

Причины для укрепления балкона:

• Опасность обрушения балконной плиты или ее частей в результате обветшания;
• Предполагается остекление или утепление лоджии тяжелой конструкцией;
• Серьезные повреждения парапета на балконе;
• Расширение и присоединение лоджии к жилой комнате.

Прежде чем узнать, как укрепить балкон или лоджию, нужно обследовать их состояние. Ориентируясь по степени разрушения, усилия по укреплению балкона могут быть направлены на ремонт балконный плиты, реконструкцию парапета или на то и другое сразу.

Укрепление плиты балкона

Укрепить балконную плиту можно двумя способами: фиксирование снизу с помощью опор или крепление сверху. Но первый способ применим только для нижних этажей, так как конструкция получается громоздкой, и ее нельзя установить, не задев интересы соседей снизу. Второй способ применим для балконов на любой высоте, но в этом случае также придется договариваться с соседями, так как работы выполняются снизу.

Укрепление плиты с помощью опор

Если квартира расположена на первом или втором этаже, укрепить балконную плиту можно, установив под не опоры. С балконом первого этажа проблем не возникнет, а вот если квартира на втором этаже, вопрос придется согласовать с соседями снизу. На практике возражения на установку опор возникают редко, так как соседям не очень приятно видеть, как над их окном нависает бетонная глыба, которая в любой момент может рухнуть вниз.

Укрепление плиты опорами

В качестве опор используются трубы достаточно большого диаметра – от 20 сантиметров. Они устанавливаются на бетонный фундамент, частично погружаясь в него, что придаст всей конструкции устойчивости. Между опорами и плитой подкладывается металлическая полоса, которая для надежности приваривается к трубам, и служит распоркой, не позволяющей им смещаться с места.

Если на нижней поверхности плиты отвалились куски бетона, обнажив внутреннюю арматуру, она может нуждаться в ремонте. В этом случае ее зачищают металлической щеткой, обрабатывают антикоррозийным составом и закрашивают. Когда краска высохнет, выбоины заделывают цементным раствором.

Укрепление плиты на верхних этажах

Для укрепления балконов верхних этажей также используются опоры, поддерживающие плиту, но они монтируются в стену непосредственно под плитой. Для этого в наружной стене с двух сторон под балконом бурятся отверстия, и в них монтируются прочные поддерживающие стержни из арматуры большого диаметра. Хорошо, если есть возможность договориться с соседями снизу и сделать их в виде кронштейнов или консолей, чтобы увеличить несущую способность плиты.

Укрепление плиты на верхнем этаже

Для крепления консольного вида подпорок используются анкера, и желательно химические, клеящий состав которых проникает в самые мелкие поры тела стены и превращает ее в монолит.

Иногда балконная конструкция настолько обветшала, что простым укреплением проблему уже не решить. Тогда балкон демонтируется, и на его место устанавливается новая плита. Для этого по всей длине ее крепления бурится не два, а несколько глубоких отверстий, в них вставляется арматура высокой прочности или широкие металлические уголки, а на них уже приваривается стальной лист, который и будет служить в качестве новой балконной плиты. Такие кардинальные работы проводить с узкой площадки нижнего балкона неудобно и опасно, поэтому лучше арендовать автовышку.

Укрепление парапета на балконе или лоджии

Обычно на старых балконах в укреплении нуждается не только плита, но и парапет. Если он долгое время не ремонтировался и не красился, то, скорее всего, придется устанавливать новый. Для открытого балкона можно приобрести металлическую решетку оригинального исполнения, с изящными изгибами, не похожую на прежние стандартные конструкции с куском шиферной плиты. Ее приваривают к вмонтированным в стену закладным деталям, а места сваривания обрабатывают антикоррозийным составом и закрашивают подходящей по цвету краской. Если балконное ограждение еще крепкое и его еще можно оставить, проверяют прочность его крепления со стеной, счищают ржавчину и красят.

Для лоджии с перспективой застекления лучше сделать закрытый парапет. Его можно выложить из облегченных становых материалов, например из пеноблоков или пенобетона. Прочность этих материалов позволяет без опасений устанавливать на такое основание оконные блоки. Высота парапета может быть изменена, и зависеть от размера оконных рам.

Приятно выйти на лоджию и спокойно заняться своими делами, и при этом не беспокоиться о степени надежности плиты под ногами. Однажды пережив капитальный ремонт балкона, можно не возвращаться к этому вопросу несколько десятилетий.

Укрепление балконной бетонной плиты и особенности технологии ее усиления

Балкон относится к конструкциям, выступающим за пределы фасада здания, поэтому соединен с несущей стеной только одной стороной. Классический балкон имеет вид площадки с перилами. В модифицированных вариантах ограждением может служить парапет из кирпича, блоков или тонких бетонных плит. Из-за относительной уязвимости балконной плиты часто требуется ее укрепление уже через 25-30 лет службы. Для этого существует ряд технологий, подходящих для типов конструкций, разных по эксплуатационному назначению и сложности.

Самые популярные способы монтажа:

• приставной – плита располагается на подкосах или несущих балках, это самый простой по конструкции вариант;
• консольный – плита выполнена из железобетона и входит в стену, при этом берет на себя всю нагрузку, чаще всего встречается в панельных домах и «хрущевках»;
• столбчатый – опорой для плиты выступают пилоны – столбы или колонны с большой площадью сечения, встречается чаще всего в «сталинках».

Они различаются для типовых проектов и серий многоквартирных домов. В современных домах используют консольный монтаж. В такой ситуации укрепление балкона проводится реже, потому что надежность присоединения сравнима с таковой для лоджии. Столбчатый еще надежнее, но довольно специфичен из-за большой материалоемкости. Пилоны очень хорошо защищают от дождя и мороза, поэтому затормаживают разрушение бетона от неблагоприятных факторов окружающей среды.

Главные причины разрушения плит – агрессивные климатические факторы. Бетон быстро разрушается от дождя, тумана, снега. Без остекления срок службы бетонного парапета быстро сокращается, поэтому укрепление балкона может понадобиться уже через 15-20 лет. Помимо сырости и перепадов температур, в больших городах бетон разрушают агрессивные вещества в воздухе: выхлопы, кислые газы, кислотные дожди и другие химические смеси.

Вопреки стереотипам, укрепление балконной плиты нужно не только в старых домах, например, в хрущевке. В ряде случаев необходимо «апгрейднуть» и новые сооружения, чтобы воплотить необычные дизайнерские проекты.

Главные причины провести усиление балконной плиты:

1. Риск обрушения основания. Это самая веская причина. Конструкция без надежной поддержки может упасть, причинив огромный вред людям и материальному имуществу. К сожалению, трагедии, когда от такого падения страдают люди, нередкие. Самый важный признак ветхости – когда оголяется арматурный каркас. В идеале проводить реставрацию уже при появлении крупных трещин.
2. Повреждение парапета. Оно актуально если по каким-то причинам страдает парапет, а само основание надежное.
3. Расширение балкона. Такая перепланировка с выносом балкона очень популярна, потому что позволяет де-факто расширить площадь квартиры. Плиту нужно расширить до требуемых размеров, чтобы она соответствовала увеличенному помещению.
4. Сложное остекление. Если остекление тяжелое и/или уже началось разрушение основания, укрепление балкона перед остеклением должно проводиться комплексно. Чем новее дом, тем ниже вероятность, что плита будет нуждаться в усилении.

Чем больше степень износа, тем быстрее нужно проводить реконструкцию, чтобы не повышался риск обрушения.

Использование опор из стали очень надежно. Оптимально для консольного типа присоединения плиты. Приваривается специальный остов, который усиливают с помощью арматуры с сечением не менее 8-10 мм в диаметре и стороной ячейки в 10-12 см. Такой остов размещают по периметру плиты. Что удобно, таким способом можно восстановить утраченную часть плиты, если залить новый каркас бетоном.

Такое кардинальное укрепление балкона дорогое, но очень надежное. Популярно при ремонте хрущевки, потому что позволяет усилить плиту для дальнейшей установки тяжелого теплого остекления с мощными стеклопакетами и широкими профилями.

Такой вариант чаще проводится для парапета балкона, если ему нужно укрепление без потери эстетичности. Технология редко используется для «пола» балкона, но позволяет эффективно наращивать парапет, почти превращая балкон в лоджию. Пеноблоки очень легкие, поэтому не оказывают большого воздействия на перекрытие. Но чтобы проводить такую работу, рекомендуется выполнить расчеты допустимой нагрузки.

Пенобетонные блоки достаточно прочные. Не боятся огня. При этом недорогие – цена на такое укрепление балкона самая доступная. Служат блоки долго. Их легко укладывать на обычный цементный раствор. Понадобится минимум навыков. К минусам относится пористость материала – он легко набирает влагу, поэтому его нерационально ставить без остекления.

Классический вариант для стильного оформления парапета. Здесь тоже предварительно проводится укрепление плиты балкона с помощью металлической решетки, и только потом оценивается нагрузка от массы кирпича. Кирпич «ест» не так много площади, как пеноблок, имеет меньшие поры, поэтому лучше защищен от влаги. Кирпич считается более натуральным материалом, поэтому дороже и престижнее.

Кирпичная кладка производится на стандартный раствор. Чтобы кладка была ровной, используют отвес или пузырьковый уровень. Если сохраняется часть металлического парапета, его рекомендуется оставить, чтобы кирпич шел «вторым слоем». Для дополнительной защиты материалов от разрушения рекомендуется провести надежное остекление помещения, чтобы балкон прослужит долго, а укрепление принесло максимум эффекта.

Высотные работы всегда трудозатратные и потенциально опасные, поэтому дороже. Проводить укрепление балкона сложнее из-за отсутствия «потолка», который перераспределяет часть нагрузки. В невысоких домах, например, в хрущевке, провести этот процесс еще сложнее из-за скатной крыши.

Чтобы качественно сделать укрепление балконной плиты для квартир на верхних этажах, обязательно нужно устанавливать менсолы (верхние или нижние).

Для усиления по верху используется тяж из металлического троса с диаметром сечения в пределах 20-24 мм. Трос фиксируют вдоль боковых сторон балкона. Основание «обрабатывается» неравномерно: внешняя часть идет на уровне плиты, тогда как вторая закрепляется на стене на высоте 90-120 см над уровнем пола. Для повышения надежности стыка используется металлический уголок.

Усиление по низу предусматривает заход менсол на территорию соседей, поэтому от них нужно получать письменное разрешение. Нижние менсолы – самый надежный способ, если проводится укрепление балкона на верхних этажах. Прямоугольные уголки из стали закрепляют прямо в стену с помощью анкерных болтов. Другой вариант фиксации – формирование отверстий специально под мощные арматурные стержни. Но последний вариант подходит, только если внизу нет другого крытого балкона.

Иногда укрепление балкона проводится комплексно – с усилением пола и парапета металлическими конструкциями. Цена работы в таком случае самая высокая, но процесс позволяет полностью видоизменить весь балкон.

Первый вариант усиления – используется каркас из металлической трубы толщиной около 60 мм. Также используются уголки (75 мм), швеллеры или металлические колья. Если используется оцинкованная сталь, запрещено сваривать конструкцию, потому что это нарушает верхний слой цинка – фиксировать элементы рекомендуется с помощью саморезов. Фиксация при этом проводится непосредственно к бетонной плите.

Второй вариант – жестко обвязать плиту с помощью каркаса, присоединив его к несущей стене здания. Сварной каркас выдерживает основную массу. Ширина пластин сварной конструкции может доходить до 4 см. Такой вариант подходит даже для открытой площадки, если не планируется делать остекление, а балкон будет малофункциональным. Укрепление в этом случае проводится путем сварки металлической решетки с закладными деталями, непосредственно вмонтированными в стену.

Такое усиление имеет большую массу, поэтому предварительно нужно рассчитать предельную нагрузку на перекрытие. Иногда требуется замена имеющегося парапета решетки. В таком случае просто сваривается новый парапет, зачастую ажурный, который прикрепляется к полу.

Решение об аварийном ремонте должна принимать управляющая компания многоквартирного дома. В идеале оплачивать работу тоже должна УК или муниципальные силы. Тем не менее нужно рассчитывать нагрузку на весь дом в целом. Проведение качественного аварийного ремонта позволяет при желании полностью сделать перепланировку квартиры. Например, укрепление реконструированного балкона проходит перед остеклением теплыми окнами, которое позволяет расширить жилую площадь квартиры. Аварийный ремонт должен проводиться путем восстановления плиты с помощью бетона поверх сварной решетки. Иногда нужно сделать усиление балок перекрытия.

Проводить полный демонтаж балконной плиты необходимо очень осторожно, потому что может частично разрушиться внешняя стена. Особенно это актуально, если укрепление проводится в хрущевке, брежневке или других старых домах.

Стоит такое аварийное восстановление очень дорого, потому что нужно выбрать качественные ж/б конструкции, использовать много бетона, эксплуатировать строительный кран, проводить работу на высоте, разрабатывать проект, а иногда и узаконивать изменение внешнего вида здания в старых или исторических зданиях. Самое сложное, если укрепление балконной плиты проводится в кирпичном доме, потому что стены крошатся быстрее, чем в панельных зданиях.

Специалисты рекомендуют, если разрушения стали уже такими масштабными, что без аварийной реконструкции не обойтись, не заниматься такой работой самим и обратиться в управляющую компанию. Она должна как минимум частично возместить стоимость проведенных работ.

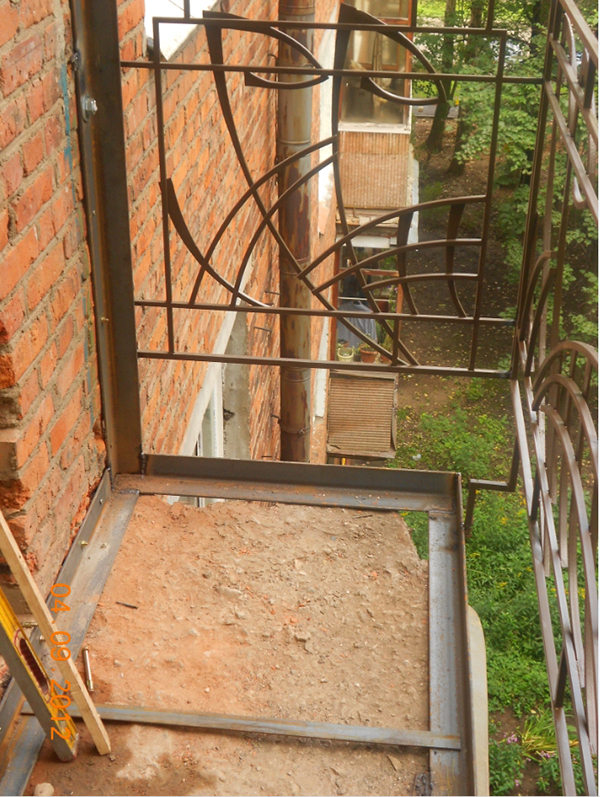

Поэтапное укрепление балкона хрущевки выглядит так:

1. Демонтаж перил. Иногда их можно сохранить, восстановить и декорировать, если это подразумевается по проекту или они хорошо выглядят.
2. Чистка ж/б плиты от следов коррозии, бетонной крошки и другого строительного мусора.
3. Крепление площадки к фасаду с помощью установки швеллеров в торцевой части.
4. Закрепление швеллеров №10 на выступающей продольной части плиты. Балки заводят в ниши. После проводится сварка всех элементов армирующего пояса.
5. Ограждение соединяется со швеллерами. Ограждение изготавливается из прутьев, уголков или профиля. Средние габариты этих металлических элементов – 20-30 мм.
6. К армирующему поясу нужно присоединить металлический лист около 3 мм в толщину.
7. Бетонная стяжка пола при хорошем состоянии плиты. При сильном износе проводится дополнительное усиление металлической решеткой.
8. Обезжиривание установленных металлических элементов, покрытие грунтовкой, окраска или нанесение другого антикоррозионного покрытия.

Делать укрепление наиболее удобно в хрущевке без проведения перепланировки, потому что при стандартных габаритах балкона не нужно изготавливать сварную конструкцию по замерам, а можно сразу использовать типовую заготовку. Это значительно увеличивает скорость работы, а также снижает стоимость, потому что не нужно создавать новый проект «с нуля».

Плита не остекленного балкона быстро разрушается от осадков, сырости, перепадов температуры. Для этого нужно проводить укрепление плиты балкона, цена при этом зависит от этажности, сложности технологии, габаритов, материалоемкости. Чаще всего усиление проводят с помощью сварных или сборных металлических элементов. Для капитального и аварийного восстановления необходимо залить недостающие части бетоном. Для восстановления парапета используют пеноблоки, сварные решетки из прутьев, реже – кирпичную кладку. Чаще всего такие работы проводят в хрущевках, сталинках, в других старых кирпичных или панельных домах.

Отправьте заявку и узнайте
стоимость Вашего окна!

ЗАКАЗАТЬ ЗАМЕР

Написать директору

Структурные характеристики армированной стеклопластиковой балконной плиты с термическим разделением

Abstract

Тепловые мостики в ограждающих конструкциях могут привести к теплообмену с внешней средой. Значительные тепловые мосты возникают через консольные балконы, поскольку они проходят через ограждающие конструкции здания. Потенциальным решением является добавление теплового барьера и использование материалов с низкой теплопроводностью, таких как стеклопластик, для укрепления балконов.

Основной целью данного исследования было сравнение тепловых и структурных характеристик трех типов термических разрывов в консольных балконных плитах, армированных стеклопластиком. Это исследование является этапом II двухэтапного исследовательского проекта Университета Манитобы. На этапе I были исследованы тепловые и структурные характеристики образцов с разрывом ArmathermTM 500, армированных углеродистой сталью, нержавеющей сталью и арматурой из стеклопластика (Boila, 2018).

Для этого исследования были построены и испытаны девять сегментов полномасштабных балконных плит. Все образцы были усилены арматурой из стеклопластика № 15M и имели термический разрыв посередине их длины, в результате чего внутренняя и внешняя плиты были разделены этим термическим разрывом. Размеры образца составляли 1600 мм на 500 мм на 19 мм.0 мм.

В девяти образцах использовались три типа терморазрыва: ArmathermTM 500, DOW и UHMW, и каждый имел толщину 13 мм. Эти прокладки были выбраны на основе их термических свойств, прочности и доступности на рынке. Шесть образцов (три пары, каждая пара с одним и тем же типом термического разрыва) были испытаны в двойных термокамерах, в которых консольный конец, представляющий собой внешнюю плиту, находился при температуре около -30 °C. Конец пола, представляющий собой внутреннюю плиту, поддерживался при температуре около +21 °C. Цель заключалась в измерении величины теплообмена через плиту и ее теплового разрыва между двумя тепловыми средами.

Термические разрывы были включены в местонахождение максимального момента. Бетон, который несет большую часть нагрузки на изгиб и сдвиг, полностью заменяется термическим разрывом в этом месте. Чтобы оценить прочность этого соединения, структурные испытания для всех девяти образцов были проведены до разрушения путем приложения монотонной нагрузки на кончике кантилевера. На арматуру и бетон были установлены тензометрические датчики и датчики PI для измерения деформации, расширения между термическим разрывом и бетоном, а также ширины трещины в бетоне. Устройство LVDT измеряло отклонение из-за нагрузки, приложенной к консольному концу.

Термические испытания показали, что ArmathermTM 500 является наиболее эффективным термическим разделением для уменьшения тепловых мостиков через балконные плиты: В образцах ArmathermTM 500 разница температур на термическом разрыве была на 27 % и на 72 % больше, чем разница температур на термических разрывах в DOW и UHMW. экземпляров соответственно.

Структурные испытания показали, что при рабочей нагрузке наибольший прогиб в плитах ArmathermTM 500 был на 27% и 42% меньше, чем наибольший прогиб в плитах UHMW и DOW, соответственно. Расширение между ArmathermTM 500 и бетоном также было наименьшим среди трех типов термического разрыва. В плитах с ArmathermTM 500 расширение было на 33 % и на 18 % меньше, чем в плитах с терморазрывом DOW и UHMW соответственно.

Таким образом, при рабочей нагрузке тепловые и структурные характеристики плит с термическим разделением ArmathermTM 500 были лучше, чем у образцов с термическим разделением DOW и UHMW.
