Двойная ручка для балконной двери из ПВХ: как поставить двухстороннюю ручку

Автор Michael На чтение 4 мин Просмотров 1.6к. Опубликовано Июн 7, 2020

Установка качественной фурнитуры играет большую роль во время эксплуатации балконной двери или любой другой. Все потому, что именно такие, на первый взгляд, непримечательные механизмы, и выходят из строя. К выбору фурнитуры необходимо подойти со всей ответственность. Очень часто, при обустройстве балконного блока, устанавливается двойная ручка для балконной пластиковой двери. С ее помощью конструкция будет легко закрываться, открываться и прослужит не один год.

Содержание статьи

1. Преимущества двойных ручек
2. Выбор двухсторонней ручки для ПВХ дверей
3. Разновидности двухсторонних ручек
4. Стационарные
5. Подвижные
6. Установка фурнитуры

Преимущества двойных ручек

Двусторонняя ручка для балконной пластиковой двери имеет одинаковый внешний вид с обеих сторон полотна и при желании также может быть дополнительно оснащена замком. Именно такой механизм гарантировано защитит квартиру или дом от проникновения недоброжелателей через балкон. Чаще всего такой тип фурнитуры устанавливается в квартирах, находящихся на первых этажах жилых домов или в семьях с детьми.

Среди основных достоинств механизма необходимо выделить:

• Надежность;
• Большое разнообразие ассортимента;
• Простота и удобство в использовании;
• Герметичное закрывание полотна;
• Стойкость к перепадам температур;
• Может быть установлена на любую модель двери.

Выбор двухсторонней ручки для ПВХ дверей

Чтобы двусторонняя ручка служила долго, устанавливают на балконную пластиковую дверь в основном изделия австрийского или немецкого производства. Она обойдется в несколько раз дороже, нежели китайская или отечественная, но можно быть уверенным в том, что прослужит она в разы дольше.

Использование двусторонней модели ручки позволительно на ПВХ дверях, толщина которых не меньше 50 мм. Что касается материала изготовления, то он может быть разным, в зависимости от пожеланий покупателя. Наибольшей прочностью и долговечностью обладают металлические изделия. Они отличаются высокой стойкостью к механическим повреждениям и перепадам температур.

Единственный недостаток металлических ручек – их способность сильно охлаждаться при низких температурах. Обязательно при выборе стоит обращаться внимание на дизайн. Чтобы ручка гармонично подходила под пластиковое полотно и другие элементы фурнитуры.

Разновидности двухсторонних ручек

В зависимости от механизма могут быть:

• Стационарные;
• Подвижные.

Стационарные

Балконная стационарная двухсторонняя ручка для ПВХ дверей – это конструкция, потянув за любую сторону которой можно открыть полотно. Внутри изделия имеется специальная металлическая пластина, которая находится внутри полотна. По ее сторонам располагается резьба, в которую вкручивается центральная часть изделия и боковые шурупы.

Подвижные

Если стационарный тип ручки простой в монтаже, то с подвижными немного все сложнее и для этого необходимо иметь определенные навыки. Они имеют замочный механизм и в свою очередь делятся на поворотные и нажимные.

Поворотная двухсторонняя ручка проворачивается вбок или же опускается, после чего защелка открывается. По способу установки есть врезные модели и накладные, а какие лучше установить необходимо решить еще перед их покупкой, потому как от этого будет зависеть сложность проведения монтажа.

Наиболее популярным вариантом является именно подвижной механизм с двухсторонней ручкой.

Установка фурнитуры

Теперь разберем, как установить двухстороннюю ручку на балконную дверь. Перед тем, как приступить к непосредственной установке, рекомендуется подготовить все инструменты, которые понадобятся в ходе монтажа:

• Шуруповерт и сверла необходимого размера;
• Нож по металлу;
• Двусторонняя ручка.

Весь процесс монтажа выполняется в несколько этапов:

• Производится демонтаж старой фурнитуры;
• Сверлится новое отверстие, но если двухсторонняя ручка монтируется на балконную пластиковую дверь по диаметру в старые отверстия, то новые делать нет необходимости;
• Рассоединить двухстороннюю конструкцию на две части;

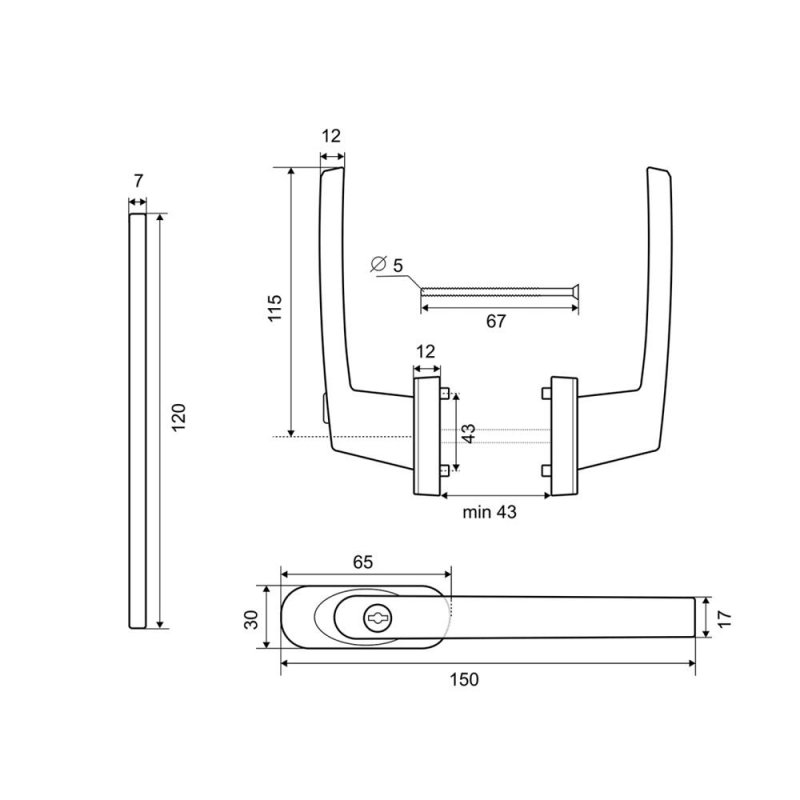

• По центру крепление ручки должно быть 8 мм, а отверстия под шурупы – 6 мм;
• Перед тем, как сверлить отверстия для винтов, необходимо произвести их разметку при помощи простого карандаша;
• Фурнитура крепится к готовым отверстиям на специальные крепежные элементы, но важно в местах расположения винтов установить уплотнительную резину;
• После того, как ручка прикручена, на винты крепится специальная декоративная шляпка, чтобы фурнитура смотрелась гармонично и красиво;
• Когда ручка полностью установлена, необходимо проверить ее в действии, открыв и закрыв механизм несколько раз.

Важно обратить внимание на плотность прилегания дверного полотна к раме, чтобы обеспечить хорошую теплоизоляцию.

Таким образом, перед тем как поставить двухстороннюю ручку на балконную пластиковую дверь необходимо определиться с типом механизма, его внешним дизайном и надежностью. При правильном подходе к выбору ручки можно защитить жилище от сквозняков, холода и проникновения недоброжелателей.

Установка двухсторонней ручки на балконную дверь своими руками • Самоделки своими руками — Мир Окон 🏠

Содержание

Двухсторонняя ручка на дверь балкона в СПБ, ручка на балкон.

Преимущества, возможности

Двухсторонняя ручка на балконную дверь решает одну серьезную проблему. Она позволяет открывать и закрывать дверь с двух сторон, поэтому вам не нужно просить закрыть ее, пока вы работаете или курите на балконе, и открыть, когда вы пытаетесь вернуться в комнату. Вам больше не придется опасаться за то, что вы будете в шутку или по неосторожности заблокированы на балконе или в лоджии.

Многие из тех, кто устанавливает балконные блоки, по легкомыслию пренебрегают двойным дверным гарнитуром, но понимание ошибки приходит неожиданно и резко: после того, как собака или ребенок заперли вас на балконе.

В некоторых случаях можно обойтись обычной защелкой («ручкой курильщика», «лепестком»), которая прикручивается саморезами к профилю, но подобный выбор оправдан, только если есть уверенность, что вас никто не закроет из комнаты. Такая «тянучка» всего лишь позволяет притянуть дверь, но если кто-то опустит дверную ручку в комнате, вы будете блокированы.

Если балкон или лоджия не застеклены или находятся на первом этаже, очень важно предотвратить несанкционированный доступ в жилье с их стороны. Для этого нужна двухсторонняя ручка на балконную дверь с замком, который из комнаты закрывается на ключ.

Длительный срок службы!

Казалось бы, такая незначащая деталь, как ручка балконная двухсторонняя, может раз и навсегда избавить от риска остаться запертым на лоджии или балконе в собственном доме.

Ситуация может показаться смешной и неправдоподобной, однако известно много случаев, когда маленькие дети в попытке проследить за своими родителями подходили к двери балкона и опускали ручку, сами того не осознавая, что заперли ее изнутри. Испугавшемуся от содеянного, плачущему малышу достаточно сложно объяснить, как вернуть ручку двери в исходное положение.

Сложнее объяснить это собаке, в поиске своего любимого хозяина преданно наблюдающей за ним сквозь стекло балконной двери. Опираясь передними лапами на ручку, она давлением своего тела запирает дверь балкона на замок. А потом отчаянно не понимает, почему так нервничает ее хозяин, находясь по ту сторону двери.

Особенности изделия

Двухсторонняя балконная ручка характеризуется:

• Ассиметричной конструкцией. Часть, обращенная на балкон, имеет узкую розетку и смещенный центр, т.к. профиль со стороны улицы заужен, и ручка обычная на нем не поместится;
• Универсальным дизайном, сочетающимся со всеми пластиковыми окнами, дверями и интерьерами;
• Прочностью и надежностью. Правильно установленная ручка не болтается, не шатается и работает исправно.

Что мы предлагаем

• универсальность. Подходит к ПВХ профилю любого типа;
• высокое качество фурнитуры. Пластиковый элемент ничем не хуже стального, он будет отлично служить вам на протяжении длительного периода;
• экологическая чистота. Материал не выделяет токсичных элементов, а также не вызывает аллергических реакций;
• привлекательный дизайн. Асимметричная ручка для балконной двери отлично впишется в окружающий интерьер.

Приобретая у нас данный товар, вы можете также рассчитывать на оперативную доставку и установку фурнитуры. Дополнительно наш специалист проведет регулировку и смазку двери.

 Установку двухсторонней ручки на балконную дверь можно выполнить и самостоятельно, следуя несложной инструкции, но в данном случае многое зависит от аккуратности. Неправильное сверление профиля может повредить фурнитуру, что способно повлечь за собой дорогостоящий ремонт или замену двери. Вид неудачно просверленных отверстий в районе розетки огорчит любого незадачливого монтажника, снисходительно относящегося к своим ошибкам. Поэтому установку лучше поручать опытным специалистам.

Инструкция по установке:

Доступен упрощенный вариант монтажа с шаблоном, видео!

Для этого нам понадобится балконная дверь, ручка на две стороны.

Инструмент:

• Шуруповерт или дрель.
• Сверла: 5 мм + 7 мм + 10 мм.
• Отрезная машина (болгарка) для четырехгранника и болтов.
• Карандаш.
• И самое главное — умелые руки!

Обратите внимание, установка ручки на две стороны — это сложный технический процесс!    При неправильном высверливании пластикового и армирующего профиля (металла внутри пластика) можно повредить фурнитуру, это влечет за собой дорогостоящий ремонт или замену двери. Планируете произвести установку самостоятельно? Тогда, после высверливания отверстий под болты, необходимо снять фурнитуру и высверлить дырку под четырехгранник ручки !!!

Снимаем ручку.

Отмечаем карандашом с обратной стороны.

Сверлим сверлом 5мм.

Сверлим насквозь (сверло 5 мм),  не снимая фурнитуру!!! Затем 10 мм, пластик + металл до касания фурнитуры.

После высверливаем центральное отверстие, сняв фурнитуру. Сверло — 5мм, далее  — 7 мм, затем — 10 мм.

 Примеряем по месту, отмечаем, где обрезать четерехгранник.

Укорачиваем штифт.

Отпиливаем вынты из комплекта под нужный размер.

Прикручиваем.

ГОТОВО!

Где купить двухстороннюю ручку?

 Ручку двухстороннюю балконную на пластиковую дверь можно приобрести в магазине 32okna в разных цветовых вариациях: классический белый, бронза, серебро, коричневый черный цвет и даже двухцветные модели по разной цене. Мы же предлагаем и более простые варианты – ручки-лепестки. Заказать этот товар можно и с установкой в Санкт-Петербурге. Производится доставка в другие регионы.

Установка двусторонней ручки на пластиковую дверь: инструкция

Покупка и установка качественной двери – это только часть успеха и гарантии длительной эксплуатации. Особое внимание хочется уделить фурнитуре. Именно эти элементы быстрее выходят из строя. А ведь привлекательность и эстетичность двери во многом зависит от фурнитуры.

Дверные ручки: классификация

Дверь, ведущая на балкон, отличается от межкомнатной. Наиболее популярный материал – пластик, а для удобства устанавливается двухсторонняя ручка. Таким образом обеспечивается удобное двухстороннее открытие и закрытие двери, предотвращаются аварийные ситуации.

Балконные двухсторонние ручки бывают двух типов. Они классифицируются в зависимости от наличия замочного механизма.

1. Стационарная модель. Как такового замка в этой системе не присутствует, основной принцип работы – потянуть за ручку для открытия.
2. Подвижная модель. Имеет замок и разные поворотные режимы. Устанавливается накладным путём либо врезается полотно в двери. В зависимости от режима могут быть нажимными или поворотными.

Двухсторонний тип ручек отличается тем, что с обеих сторон имеет аналогичный механизм и выглядит идентично.

Двухсторонние ручки: преимущества и особенности

Если вы сомневаетесь с покупкой, ряд преимуществ поможет сделать выбор:

• Комфортное открытие и закрытие двери с обеих сторон.
• Основа – прочный металлический механизм.
• Герметичность и устойчивость к температурам. Особенно важно, если балкон не утеплен.
• Выносливый механизм, дольше служит в эксплуатации.
• Относительно узкая ширина ручки, не возникает проблем с установкой на небольшой профиль.
• Разнообразие дизайнерских решений. Представлены варианты ручек из различного материала, а это значит, что установить их можно для любого интерьера. Пластик подходит для любого дизайна, тем более он представлен широкой цветовой палитрой. Так же есть возможность выбора металлической или стеклянной ручки.

Двухсторонняя ручка наилучший вариант для семьи с детьми. Она исключает затруднительные ситуации, когда ребёнок не может выбраться из балконного помещения. Единственный недостаток – подобная ручка повышает риск проникновения в дом грабителей. Это касается жильцов нижних этажей. Обезопасить себя можно выбрав ручку, закрывающуюся на ключ, или установив решётки или остекление для балкона.

Особенности выбора качественной ручки

На что ориентироваться при покупке двухсторонней ручки, чтобы выбрать качественный вариант?

• Производитель. От него напрямую зависит качество. Лучший производитель – Германия и Австрия. Китайская ручка обходится дешевле, но срок её эксплуатации не продолжительный.
• Выбирая тип, отдайте предпочтение универсальному. При установке не возникнет проблем с профилем от 50 до 70 мм.
• Сама ручка может быть из любого материала, металл в приоритете. Но механизм обязательно должен быть выполнен из высокопрочных металлов, иначе о долгой службе ручки можно забыть. Кроме того, металл лучше переносит перепады температур и атмосферные воздействия.

Этапы установки: инструкция для самостоятельного монтажа

Установить ручку можно самостоятельно. Чтобы полностью сосредоточиться на процессе и не отвлекаться по мелочам, соберите инструменты заблаговременно. К ним относится:

1. нож;
2. сверла;
3. шуруповерт;
4. отрезная машинка;
5. ручка для установки.

Сначала производится демонтаж старой ручки, ранее установленной. На первоначальном этапе необходимо просверлить сквозное отверстие в дверном профиле через центральное отверстие фурнитуры. Выкручиваем крепежные саморезы – именно для этого была необходимость в отверстии. Следом за ними фурнитурную планку вынимают из двери.

Подготовка профиля к установке

Процесс демонтажа окончен. Теперь необходимо подготовить все перед установкой новой ручки. Чтобы закрепить двухстороннюю ручку, диаметр сквозного отверстия должен составлять 8 мм. Произведите замер и при необходимости рассверлите отверстие до нужного размера.

Чтобы надёжно установить механизм, сделайте четкую разметку с обеих сторон. Не забудьте просверлить отверстие диаметром 6 мм с правой и левой стороны от основного сквозного отверстия.

Финальный этап: установка

Теперь фурнитуру можно вернуть и начать монтаж ручки с крепления винтов. Следите за тем, чтобы винты были плотно зажаты – это обеспечит надёжность крепежа. В комплекте для винтов прилагаются декоративные заглушки, которые необходимо установить.

Тестирование – обязательный этап. Попробуйте несколько раз открыть и закрыть дверь. При повороте ручка не должна болтаться. Обратите внимание, что её движение должно быть плавным, без затруднений.

Процесс установки достаточно лёгкий, доступный любому человеку. Важно действовать аккуратно: так как большинство балконных дверей белые, царапины будут заметными. Следуйте инструкции и внимательно выполняйте все этапы.
