типы фиксаторов и установка своими руками

Защелка-фиксатор — элемент дверной фурнитуры, который удерживает створку в закрытом положении без дополнительных манипуляций с ручкой. Большинство балконных блоков снабжаются таким механизмом по умолчанию, поэтому хозяева квартир не придают ему особого значения, иногда даже не подозревая о существовании фиксатора. Однако если в результате естественного износа фурнитуры дверное полотно перестало фиксироваться в закрытом положении или строителями по каким-то причинам не была установлена защелка для балконной двери, тогда вопрос ее выбора и монтажа становится актуальным.

Содержание

• Зачем нужна защелка-фиксатор для балконной двери?
• Защелка как элемент дверного замка
  • Роликовый фиксатор
  • Фалевый фиксатор
  • Магнитный фиксатор
  • Электромеханический фиксатор
• Свободно монтируемая защелка для пластиковых дверей
  • Механическое исполнение
  • Магнитное исполнение
• Правила установки защелки на балконную дверь
• Видеоинструкции и лайфхаки мастеров

Зачем нужна защелка-фиксатор для балконной двери?

Защелка обеспечивает комфортную эксплуатацию балконного блока. Сложно подсчитать количество ежедневных посещений балкона, особенно если в семье есть курильщики. Каждый раз использовать замок для запирания створки неудобно. Оставлять балкон открытым тоже неправильно — может образоваться сквозняк или в комнату будет поступать сигаретный дым. Фиксатор позволяет закрывать дверь с любой стороны, немного ее придавив или потянув снаружи за специальную ручку.

Для удобства закрывания створки со стороны балкона устанавливается «ручка курильщика»

Еще одно функциональное назначение защелки — правильное размещение створки относительно рамы. Механизм фиксирует дверное полотно в строго определенном положении, предотвращая его провисание.

Обратите внимание! Даже незначительное провисание полотна приводит к более тяжелому ходу элементов запорного механизма и снижению его срока эксплуатации.

В зависимости от исполнения дверного блока фиксатор может быть встроен непосредственно в замок или установлен отдельно. Второй вариант часто встречается на пластиковых балконных дверях, конструкция которых не всегда предусматривает наличие классического замка с цилиндрическим сердечником.

Защелка как элемент дверного замка

Существует несколько вариантов исполнения защелки-фиксатора, которая встраивается непосредственно в замочный блок:

• роликовая;
• фалевая;
• магнитная;
• электромеханическая.

Роликовый фиксатор

Защелка в виде подпружиненного ролика — простейший механизм для фиксации створки. Такой фиксатор балконной двери может устанавливаться как непосредственно в корпусе замка, так и монтироваться отдельно, поскольку не имеет механической связи с дверной ручкой.

Механизм состоит из двух частей: основной и ответной. Основная часть, на которой находится ролик, устанавливается на створке, а ответная – на раме. Принцип работы системы очень прост: при закрывании двери ролик попадает в углубление ответной части и удерживается в таком положении под действием пружины. Для открывания балкона достаточно немного потянуть ручку на себя (или толкнуть от себя), чтобы ролик вышел из зацепления.

В некоторой фурнитуре можно регулировать положение ролика, тем самым увеличивая или уменьшая усилие удержания двери в закрытом положении.

Роликовая защелка

Фалевый фиксатор

Принцип работы фалевой защелки-фиксатора для двери балкона практически идентичен роликовому, когда речь заходит о процессе закрывания створки. В этом случае подпружиненный ригель точно также «заскакивает» в углубление ответной части, фиксируя полотно в раме. Однако из-за того что ригель имеет скошенную форму, он не может выйти из зацепления при движении в обратном направлении, как это делает ролик.

Чтобы открыть балкон, необходимо прибегнуть к помощи дверной ручки, при нажатии которой ригель прячется в тело замка. Такой механизм вынуждает использовать двойную ручку, монтируемую с двух сторон балконного блока. В противном случае открыть дверь можно только со стороны комнаты.

Фалевая защелка

Магнитный фиксатор

Встроенная магнитная защелка на балконную дверь – сравнительно новое решение, которое изначально применялось только в межкомнатных конструкциях. В таком механизме ригель и ответная часть являются магнитами. В закрытом положении двери магниты оказываются в непосредственной близости друг от друга, и ригель за счет образовавшегося магнитного поля притягивается к «ответке». Чтобы вернуть его в исходное положение и открыть балкон, как и в случае с фалевым механизмом, необходимо нажать ручку.

Чтобы магниты притягивались, они должны обладать обратной полярностью. Это нужно учитывать при самостоятельном изготовлении магнитной защелки.

Одно из преимуществ фиксаторов магнитного типа — бесшумность, о которой заявляет практически каждый производитель. В реальности же все не так радужно. Во многих моделях магниты при срабатывании имеют физический контакт, из-за чего происходит характерный щелчок, который не услышать достаточно сложно.

Магнитная защелка

Электромеханический фиксатор

Электромеханическая защелка для балконных дверей применяется не так часто, как остальные варианты, ввиду своей дороговизны и необходимости установки дополнительного блока питания. Фиксатор удобен в управлении и, кроме того, выполняет функцию запорного элемента.

Изделие состоит из механической части, которая представляет собой обычный скошенный ригель, и электромеханической «ответки». Именно последняя считается основным компонентом замка, управляя запором и отпиранием створки. Ответная часть, устанавливаемая на раме, снабжена подвижным элементом, который приводится в действие электромагнитной катушкой. Когда ригель заходит в «ответку», он блокируется и остается в таком положении до тех пор, пока на катушку не поступит сигнал для разблокировки дверей.

Существует два типа электромеханических фиксаторов: нормально открытые и нормально закрытые. В первом случае запор находится в открытом состоянии, если на катушке отсутствует управляющее напряжение. Второй вариант работает с точностью до наоборот – при отсутствии напряжения защелка блокируется.

Управление электромагнитом может осуществляться от кнопки, дистанционного пульта или кодового замка. Для балконов обычных квартир такая система может показаться слишком сложной, однако в офисных помещениях или, например, на секретных объектах с высоким уровнем безопасности электромеханические защелки-фиксаторы – не редкость.

Электрозащелка с управляемым запором

Свободно монтируемая защелка для пластиковых дверей

В пластиковых балконных блоках, как правило, отсутствуют классические замки, а запирание створки осуществляется благодаря наличию многозапорной ленточной фурнитуры, расположенной по периметру полотна. В таких конструкциях фиксатор является независимым элементом и никак не связан с работой замка и положением ручки.

Существует два типа балконных защелок для пластиковых дверей: механические и магнитные. Оба варианта конструктивно очень просты, а их установка не требует серьезных профессиональных навыков.

Механическое исполнение

В стандартной комплектации балконной двери ПВХ обычно присутствует самая простая механическая защелка, компоненты которой устанавливаются на полотне и раме. На створочный профиль крепится неподвижный цилиндр, а на рамный – металлический корпус со специальным пазом. В пазу присутствует подпружиненный элемент (обычно пластина), благодаря которому в закрытом состоянии цилиндр удерживается и предотвращает самопроизвольное открывание балкона.

Долговечность такого фиксатора определяется качеством пружины. В дешевой фурнитуре подпружиненный элемент уже через 1-2 года активной эксплуатации может лопнуть, из-за чего ролик перестанет фиксироваться в пазу. Поэтому желательно выбирать защелку хотя бы из средней ценовой категории.

Стандартный набор для установки защелки на балкон

Магнитное исполнение

Более интересным решением считается установка магнитной защелки на балконную дверь. В этом случае на раме монтируется корпус с магнитом, а на створочном профиле крепится металлическая пластина. Преимущество подобной системы заключается в ее надежности, поскольку ломаться здесь, по сути, нечему.

Сила притяжения дверного полотна к раме определяется мощностью магнита, которая в зависимости от модели фиксатора может быть разной.

Во время срабатывания магнитной защелки слышен характерный щелчок, который свидетельствует о притягивании металлической пластины к магниту. Для бесшумного закрывания между рабочей и ответной частью оставляют небольшой зазор, но в этом случае сила магнита должна быть достаточной, чтобы предотвратить открывание двери, например, от сквозняка.

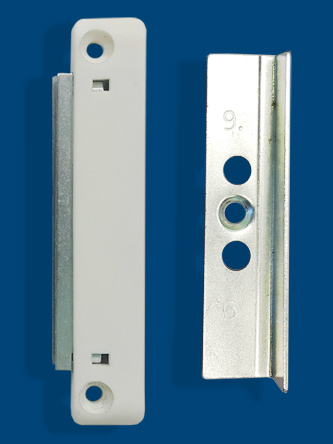

Магнитная защелка-фиксатор ПВХ-двери

Правила установки защелки на балконную дверь

Установка защелки-фиксатора на дверь балкона из ПВХ выполняется очень просто. Ниже представлена инструкция по монтажу механического фиксатора, которая может быть применена и для магнитной фурнитуры.

• Открыть створку и выкрутить один из саморезов, который выполняет функцию крепления запорной фурнитуры.

Желательно выбирать саморез, расположенный как можно ближе к дверной ручке

• В образовавшееся отверстие закрутить цилиндр защелки. Выкрученный саморез для этих целей использовать нельзя. Длина нового крепежа должна быть больше как минимум на высоту цилиндра.

Закручивать саморезы лучше отверткой, чтобы не нарушить резьбу в пластиковом профиле

• Прикрыть дверь и сделать напротив цилиндра метку на раме, согласно которой прикрутить ответную часть защелки.

Метка должна совпадать с центром паза фиксатора

• Закрыть дверь балкона и проверить работу защелки.

При правильном монтаже полотно плотно прижимается к раме, а открывание происходит с незначительным усилием

Видеоинструкции и лайфхаки мастеров

Четко и понятно:

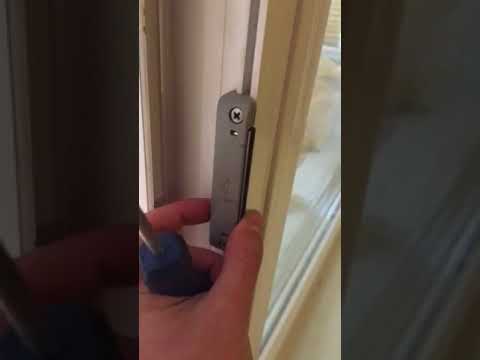

Регулировка защелки курильщика:

Установка защелки на балконную дверь занимает не более 10 минут. Достаточно правильно выполнить замеры и прикрутить 3 самореза. После такого мероприятия можно спокойно выходить на балкон, не переживая, что в комнату проникает сигаретный дым или холодный воздух.

Как установить защёлку на балконную пластиковую дверь своими руками

Выбирая и ставя пластиковые двери на лоджию, многие домовладельцы зачастую или не хотят покупать дополнительную фурнитуру, или же им эту фурнитуру вовсе не предлагают. Однако, защёлки на пластиковые балконные двери лишними не бывают. Необходимо разобраться в предназначении данного аксессуара и его разновидностях. Кроме того, надо знать, как установить такую защёлку правильно.

Для чего нужна защёлка

Прежде всего, балконные защёлки для ПВХ-дверей держат створки от самостоятельного раскрывания. Однако, важно отдавать себе отчёт в том, что рассматриваемая деталь не может спасти при взломе. Защёлка ставится для того, чтобы при выходе на лоджию можно было просто прикрыть дверь и переключиться на свои повседневные дела. Такая дополнительная деталь даст возможность, не прикладывая усилий, раскрыть створку, но достаточно крепко удержать её в заданном положении, даже если присутствует несущественный перекос. Петли не провисают под массой двери и закрыть створку становится проще.

Если есть защёлка, тогда при желании можно даже не прикручивать внешнюю ручку, потому что необходимости в этом нет. Благодаря наличию рассматриваемой детали в зимний сезон внутрь комнаты будет проникать меньше леденящего сквозняка, а в жаркое время – знойного воздуха. Кроме того, не надо больше просить домашних закрыть дверь со стороны комнаты ручкой, а потом волноваться, как бы они не забыли это сделать.

Виды защёлок

Сегодня в строительных магазинах на выбор предлагаются три разновидности защёлок:

• магнитная;
• механическая;
• фалевая.

Магнитные фиксаторы возглавляют рейтинг популярности среди домовладельцев. Далее идут изделия механического и фалевого типов.

Фалевые фиксаторы стоят на третьем месте из-за трудоёмкости монтирования и ценника. Однако, с точки зрения функционала, этот тип защёлок превосходит магнитные и механические.

Магнитная разновидность

Эта защёлка — самая незамысловатая, дешёвая и долговечная из всех рассматриваемых. Приспособление состоит из магнита, крепящегося на балконную раму, и железной пластинки, фиксирующейся на дверное полотно.

Плюсы:

• просто устанавливается;
• если присутствует незначительная деформация или проседание, двери можно не регулировать — механизм от этого не пострадает;
• с лёгкостью и без грохота закрывается;
• не изнашивается;
• стабильно фиксирует и прижимает полотно на протяжении всего срока эксплуатирования.

Механические защёлки

Рабочий принцип данного вида защёлок при закрытии заключается в том, что цилиндр, ставящийся на дверное полотно, заходит внутрь паза, устанавливаемого на балконную раму. Фиксация осуществляется благодаря пружинному воздействию.

Плюсы:

• высокая степень долговечности;
• надёжность;
• упрощённый монтаж;
• приемлемый ценник.

Минусы:

• в случае незначительного проседания дверного полотна потребуется проводить регулировочные работы, поскольку цилиндр перестанет заходить внутрь паза, а балконная створка перестанет закрываться;
• требуется приложить усилие для закрывания;
• когда закрывается дверь, слышится щелчок.

Фиксаторы механического типа стоят почти столько же, сколько и магнитные.

Фалевые

Фалевые фиксаторные механизмы имеют поворотную рукоятку и выдвижной железный цилиндр. В большинстве своём оборудуются на парадные и межкомнатные дверные проёмы.

Рабочий принцип аналогичен стандартной механической защёлке, однако цилиндр заменяет фиксирующий язычок, заходящий внутрь паза. При помощи пружины дверь на лоджию фиксируется в затворенном состоянии.

Открывается дверь при помощи ручки с поворотным механизмом. Монтируют поворачивающиеся рукояти по обе стороны полотна. Кроме того, при выборе данного вида фиксирующего аксессуара становится доступной установка замка на пластиковой двери для лоджии, что является весьма удобным в случае проживания в коттедже или на самом низком этаже многоквартирной постройки.

Монтирование рассматриваемой разновидности защёлок считается более сложным. Механизм должен быть врезан внутрь створки, а сделать всё качественно способен лишь опытный мастер.

Монтировать данную защёлку на дверь для лоджии совершенно нецелесообразно. Фалевые фиксаторы в большей мере подойдут для межкомнатного проёма.

Также следует отметить, что рассматриваемый вариант более дорогой, однако и отличается лучшей функциональностью.

Как установить защёлку

Перед тем как поставить на дверное полотно для лоджии механическую или магнитную защёлку, потребуется убедиться в правильности регулировки двери и запастись рядом полезных инструментов:

• маркером или карандашом чёрного цвета;
• рулеткой или линейкой;
• комплектом саморезов;
• шуруповёртом или отвёрткой, имеющей крестообразный или сплющенный наконечник.

Подробный алгоритм по установке механической защёлки на балконную пластиковую дверь:

1. Сначала выкручивают шуруп, который крепится ближе всего к дверной рукояти, по торцу створки.
2. Неподвижный цилиндр прикладывают на место выкрутки самореза. Точка, где нужно его крепить, должна соотноситься с отверстием под шуруп, находящимся по центру цилиндра.
3. Чтобы зафиксировать деталь, шуруп вкручивают.
4. Для монтажа корпусной части при захвате на едином уровне с цилиндром дверь слегка прикрывают. Пользуясь карандашом и линейкой, оставляют отметки на профиле рамы.
5. Поверх отметок прикладывают корпус с захватом, после чего выполняют фиксацию на шурупы.
6. Чтобы протестировать, как действует фиксаторный замок, дверь в лоджию закрывают и открывают.

Алгоритм установки магнитной защёлки на балконную дверь:

1. В самом начале установки магнита выкручивают шуруп, расположенный ближе всего к дверной рукояти, по торцу створки профиля.
2. Далее берут железную пластинку и накладывают её на место, где сейчас выкручивали саморез. Точка крепления должна быть совмещена с отверстием под шуруп, расположенным на центральной части пластинки.
3. Чтобы закрепить элемент, вкручивают шуруп.
4. Для монтажа корпусной части вровень с магнитной пластинкой дверь чуть-чуть прикрывают и при помощи карандаша с линейкой делают отметки на рамочном профиле.
5. Корпусную часть с магнитным элементом нужно наложить на отметки и прикрепить на шурупы.
6. Установка магнитной защёлки на балконную дверь завершается тестированием действия фиксатора – для этого дверь на лоджию закрывают и открывают.

Возможные неполадки и их устранение

В ситуации с магнитными устройствами обычно не возникает проблемы с тем, как на пластиковой балконной двери отрегулировать защёлку. Данная необходимость больше относится к фиксаторам механического типа.

Чаще всего разбалтывается пружина, находящаяся по ту сторону ролика. В такой ситуации выкручивают часть механизма, где фиксируется поворотный элемент, после чего он извлекается, снимается пружина и совсем легонько растягивается. Далее осуществляется обратная сборка. Если усилия не дали желаемых результатов, тогда под пружину можно поместить одну или больше шайбочку, подходящую по толщине.

Иной тип возможной неполадки – это когда ввиду провисания или деформации рамочной конструкции фиксирующая деталь не попадает внутрь паза ответной планки. Тогда сначала регулируют петлевое укрепление, а потом устраняют образовавшийся перекос или свисание. Если это не поможет, то надо переоборудовать фиксирующую пластинку с пазом.

Фиксирующая дверь защёлка для многих домовладельцев является неотъемлемой деталью балконного блока. Её наличие весьма упрощает процесс пользования дверью. Чаще всего используются фиксаторы с механическим, фалевым и магнитным механизмами. В большинстве случаев выбирают магнитные защёлки.

А какой тип фиксирующего механизма пришёлся по душе именно вам? Ставили ли вы защёлку для лоджии в одиночку, не прибегая к услугам мастера? Можете ли вы дать советы другим домашним мастерам, как не допустить ошибок при монтаже? Оставляйте свои комментарии внизу под статьёй и обязательно делитесь своим мнением!

Магнитный замок на межкомнатную дверь: виды, виды

Двери в доме являются очень важной частью декора. Это не только функциональный элемент, но и украшение, придающее интерьеру законченность и индивидуальность. Но двери должны быть закрыты. Если вы ищете красивые, практичные и надежные замки, обратите внимание на новинку — магнитные замки и защелки.

Содержание статьи

• 1 Дверные магнитные защелки: виды, преимущества и недостатки
  • 1.1 Пассивные магнитные дверные защелки
  • 1.2 Активные с ригелем
• 2 Типы магнитных замков
• 3 Магнитные замки AGB (Италия) — качество по доступной цене

Дверь магнитная защелки: виды, преимущества и недостатки

Речь идет о магнитных защелках для межкомнатных дверей, а не о замках для входных дверей. Это важно, так как они устроены по-разному. Итак, магнитные защелки работают за счет магнитного поля, которое генерирует постоянный магнит. Как известно, металл притягивается к магнитам. Так работает магнитная защелка: есть магнит и металлическая пластина. Их закрепляют на косяке и в торце дверного полотна. Когда двери закрыты, они приближаются, притягиваются. Таким образом, магнитные защелки работают, но они разные — активные и пассивные.

Магнитные ручки удобны и малошумны

Пассивные магнитные дверные защелки

Всем известны мебельные магниты для фиксации дверей — это пассивные магнитные защелки. В самом простом виде — для мебели — это одна или две магнитные пластины в небольшом пластиковом корпусе. Этот корпус крепится к мебели в нужном месте. Вторая часть – металлическая пластина – закрепляется на дверях. Закрываем двери, магнит притягивает пластину и удерживает ее. Из-за этого они не открываются.

Пассивные магнитные защелки для мебели и межкомнатных дверей

Этот тип мебельных магнитов всем знаком, и принцип действия понятен. Есть вариант магнитных защелок для дверей купе. Их размещают в шкафах. При этом ручки делаются врезными, чтобы они не мешали их движению.

Магнитные защелки для шкафов

Есть такие же пассивные магнитные защелки и большего размера. Их уже можно использовать для межкомнатных, балконных дверей. Такие же, но в другом исполнении, иногда ставят на вход, но не как замок, а как доводчик. Особенно это касается стеклянных дверей, на которые обычные доводчики установить проблематично.

Если говорить о преимуществах пассивных магнитных защелок, то они очевидны:

• Простой монтаж. Обе части просто прикручиваются к косяку и дверному полотну напротив друг друга. На этом установка завершена. Углублять их нужно очень редко.
• Очень низкий уровень шума. Слышен только щелчок при ударе створки о дверную коробку. Но этот звук намного тише, чем звук подпружиненного ригеля.
• Нет никакой механики, только взаимодействие магнита и металла.
• Низкая цена. Варианты мебели вообще копейки, а вот на балконные и межкомнатные варианты — цена от 20$ и выше.

Магнитный замок для металлопластиковой балконной двери

Пассивные магнитные защелки — отличное решение для пластиковых и металлопластиковых балконных дверей. Все мы сталкиваемся с необходимостью выхода на балкон или лоджию. При этом ручка запирающего механизма устанавливается только внутри помещения. Снаружи если и ставят, то только обыкновенную ручку, за которую створку можно дернуть. Обычно можно только прикрыть, а зимой от холода отчаянно тянет из-под двери. Здесь на помощь приходит магнитная защелка. Она притягивает и удерживает дверь в закрытом состоянии.

Активный с ригелем

Для межкомнатных дверей пассивный вариант магнитной защелки не очень удобен. Тем не менее, мы привыкли, что дверное полотно фиксируется в запертом состоянии. Да и фиксация притяжением не очень надежна. Даже сквозняк может открыть двери. Поэтому придумали еще один тип магнитных защелок — с ригелем.

При установке магнитного замка на межкомнатную дверь в косяк вставляется магнит, в створку врезается накладка с ригелем (выдвижной замок, язычок). При открытой створке защелка убирается в дверное полотно. Двери закрываются, защелка приближается к магниту. Под действием силы магнита болт выскакивает, попадает в паз, который притягивается магнитом и остается там. Так фиксируется дверное полотно в закрытом состоянии.

Магнитная защелка по принципу действия не слишком отличается от пружинной защелки

Когда магнитный замок нужно открыть, нажмите на ручку, с силой толкнув засов, откройте двери. Поскольку магнит не притягивает болт, он остается втянутым после отпускания рукоятки. Так работает магнитная защелка с ригелем.

Если говорить о защелках активного типа, то преимуществ меньше. Установка стандартная. Детали врезаются в коробку и створку. Стоимость обычного магнитного замка немаленькая. Из реальных плюсов осталось:

• Более тихая работа. Они далеко не бесшумные, как это часто пишут в рекламе, но тише рессорных болтов. Правда, если ригель из пластика, то такая пружинная защелка практически бесшумна.
• Долгий срок службы. Точная цифра зависит от производителя, но так как трущихся деталей нет, износа тоже не много. Специальный магнитный пластик, армированный стеклотканью, выдерживает до 200 000 рабочих циклов (открыть/закрыть) без изменения эксплуатационных свойств.

И, как обычно, от ее качества зависит, насколько хорошо будет работать магнитная защелка. Не покупайте самое дешевое. Некоторые могут работать хорошо, но нет гарантии, что вы получите нормальный.

Виды магнитных замков

Магнитные замки могут быть разными по конструкции:

• Только с ручкой.
• Защелка с ручкой и замком.
• С ручкой и магнитной картой.

Все данные защелки врезные тип

Вариант простой с ручкой — для тех случаев, когда нет необходимости запирать комнату. Ручка нужна только для открывания — чтобы отодвинуть болт от магнита. За нее тянут при открытии или закрытии дверного полотна. Он может быть круглым или продолговатым, правильным и не совсем по форме.

Для тех случаев, когда двери нужно запирать, есть модели с замком и магнитной картой. Защелка представляет собой упор, который поворотом небольшой рукоятки заклинивает затвор. Пока защелка не будет переведена в исходное положение, никто не сможет открыть двери.

Магнитная защелка для скрытого монтажа с ручкой и простой установкой

Магнитная защелка для карточной двери имеет более сложную конструкцию. Когда двери закрыты, засов находится в ответной части. При этом внешняя ручка блокируется специальным устройством. Блокировку можно разблокировать только с помощью специально запрограммированной карты. Внутренняя ручка работает как обычно. Такие замки устанавливаются в отелях. Вряд ли они потребуются для дома или квартиры.

Магнитные замки AGB (Италия) — качество по доступной цене

У практикующих мастеров много нареканий на магнитные замки китайского производства — зачастую магнитная защелка просто не работает. Чтобы не попасть впросак, не стоит экономить на фурнитуре. Продукция итальянской компании AGB пользуется хорошей репутацией, о чем свидетельствуют многочисленные положительные отзывы.

В маркетинговых целях был придуман термин «интеллектуальный магнитный замок».

Умный магнитный замок, способный выдержать самые суровые климатические условия. Разработан с использованием инновационных материалов, чтобы гарантировать работу замка даже в экстремальных погодных условиях (влажность, пыль, химические вещества).

Polaris 2XT — умный магнитный замок от AGB. Лицевая панель изготовлена ​​из нержавеющей стали. По запросу замок также доступен с прямоугольной накладкой

Polaris 2XT отличается тихим закрыванием и точными механическими соединениями, которые обеспечивают приятное ощущение плавного захвата и поворота ключа.

Центральный замок с магнитным ригелем

Регулируемая магнитная ответная планка Easy-Fix ​​XT облегчает установку, а система зажима фиксирует вставку в полосе

Поставщик магнитных дверных защелок — SDM Magnetics Co., Ltd.

Опубликовано sdm_admin
В техническом разговоре

Магнитная дверная защелка, также называемая магнитной дверной защелкой, магнитной защелкой шкафа или дверным магнитом, представляет собой традиционный и эффективный способ удерживать двери в нормальном положении после их закрытия. Магнитная дверная защелка хорошо адаптируется практически для любых применений, где нужна легкая дверь, чтобы оставаться закрытой, и не требуется механическая защелка. Магнитная дверная защелка обычно состоит из корпуса магнитной защелки и запорной пластины из ферромагнитного сплава. Корпус магнитной защелки должен быть установлен на передней части верхней или нижней пластины шкафа, а ответная планка установлена ​​со стороны двери.

В большинстве магнитных дверных защелок используется ферритовый магнит, что означает отсутствие коррозионно-активных компонентов во всем изделии, поэтому оно может прослужить долгое время даже в самых суровых условиях. Помимо продуманной конструкции, магнитная дверная защелка также имеет заслуживающую доверия конструкцию магнитной цепи. По сути, это многослойная магнитная сборка. Результаты конечно-элементного анализа (FEA) показывают, что сила тяги сэндвич-структуры будет значительно выше, чем у часто используемой конструкции с горшковым магнитом на относительно небольшом расстоянии. В дополнение к полному использованию производительности магнита, отношение силы тяги к расстоянию многослойной конструкции больше соответствует требованиям применения магнитной дверной защелки. Спеченный неодимовый магнит применяется также в магнитной дверной защелке с ультратонкой конструкцией.

Технические характеристики магнитной дверной защелки

Магнитные дверные защелки доступны в различных стилях и конфигурациях, которые обычно подразделяются на пластиковые и стальные в зависимости от материала корпуса. Магнитные дверные защелки разного цвета идеально впишутся в специфический интерьер кухонного шкафа, книжной полки или любого другого шкафа, который необходимо постоянно закрывать. Тяговое усилие варьируется от 1 кг до 45 кг.

Пластиковая серия

Модель	Размер (мм)										Тяговое усилие (кг)
	Корпус магнитной защелки					Ответная планка
	L1	Ш1	h2	И1	д1	L2	Ш2	h3	I2	д2
Р-1	58,0	26,5	15,0	46,0	3,0	54,0	12,5	1,5	40,5	4,0	5,0
Р-2	60,0	17,0	16,5	50,0	3,0	54,0	12,5	1,5	40,5	4,0	4,0
Р-3	45,5	15,0	14,0	37,0	3,0	45,0	12,5	1,5	33,0	4,0	3,0
Р-6	74,5	22,5	16,5	62,0	3,5	60,0	13,0	1,5	46,0	4,0	8,0
Р-10	45,5	14,5	13,0	37,0	4,0	34,0	12,0	1,5	–	4,0	3,0
П-12	96,0	19,5	14,0	87,0	3,5	34,0	12,0	1,5	–	4,0	3,0 х 2
Стоит отметить, что внешний вид пластиковой серии доступен в белом, черном и коричневом цветах.

Стальная серия

Модель	Размер (мм)										Тяговое усилие (кг)
	Корпус магнитной защелки					Запорная планка
	L1	Ш1	h2	И1	д1	Л2	Ш2	h3	I2	д2
S-0	46,5	17,0	13,0	38,5	3,0	45,0	12,5	1,5	33,0	3,5	8,0
С-1	53,0	25,0	13,5	45,0	4,0	53,0	12,5	1,5	40,5	4,0	10,0
С-5	70,0	22,0	14,5	59,5	4,0	60,0	12,5	1,5	46,0	4,0	25,0
С-6	95	20,0	14,5	87,0	3,5	76,0	12,5	1,5	62,5	4,0	40,0
Стоит отметить, что внешний вид стальной серии доступен в черном и серебристом цветах.

Ультратонкая серия

Модель	Размер (мм)												Тяговое усилие (кг)
	Запорная планка						Корпус магнитной защелки
	L1	Ш1	D1	д1	h2	И1	L2	Ш2	Д2	д2	h3	I2
У-1	41,0	17,0	7,3	4,0	1,0	28,0	41,0	17,0	7,3	4,0	2,3	28	4,0
У-2	38,0	15,0	7,3	4,0	1,5	26,0	41,0	17,0	7,3	5,0	2,3	28,0	10,0
Стоит отметить, что внешний вид ультратонкой серии доступен в серебристом и черном цветах.

Инструкции по установке магнитной дверной защелки

1. Поместите корпус магнитной защелки на полку шкафа. Совместите переднюю часть корпуса защелки с передним краем полки и сделайте отметки карандашом в монтажных отверстиях корпуса защелки.
2. Просверлите направляющие отверстия по карандашной отметке и прикрутите корпус магнитной защелки к полке.
3. Прижмите запорную пластину к внутренней стороне дверцы шкафа и расположите ее так, чтобы она находилась прямо напротив магнита, когда дверца закрыта. Просверлите направляющие отверстия и прикрутите ответную планку к двери.
4. Закройте дверь и проверьте, удерживает ли магнит дверь закрытой или нет. Если сила, необходимая для открытия двери, кажется слабой, ослабьте винты на корпусе фиксатора и сдвиньте его вперед, а затем снова затяните винты.

Индивидуальный магнитный дверной замок

Помимо стандартных спецификаций, SDM также может помочь в изготовлении индивидуального магнитного дверного замка.
