Инструкции по укреплению и утеплению парапета балкона

Парапет – это ограждение по периметру балкона или лоджии, которое в первую очередь обеспечивает безопасность человека на открытом пространстве, а также выполняет архитектурную и декоративную функцию. Если парапет пришёл в негодность, его как минимум необходимо укрепить. Также ограждающая конструкция нуждается в укреплении и усилении, если планируется проводить остекление балкона – старый парапет может не выдержать повышенной нагрузки.

Содержание

Основные требования

Перед тем, как приступить к укреплению ограждения и последующему остеклению балкона, необходимо оценить состояние плиты. Для этого потребуется заключение комиссии ЖЭКа, так как балконное основание – часть общедомовой конструкции. Самостоятельно принимать решения о допустимой на неё нагрузке нельзя.

Высота балконного парапета регламентируется ГОСТ 25772-83 и составляет:

• в жилых зданиях до 30 м (10 этажей) – 1 м;
• выше 30 м – не менее 1,1 м.

Также необходимо учитывать и выполнять следующие общие требования к парапету под  остекление:

• высота нового (внутреннего) слоя ограждения должна быть выше старого (наружного) на 10-15 см – это позволит беспроблемно установить водоотлив под наклоном;
• удельное давление однокамерного стеклопакета составляет 23-25 кг/кв.м; двухкамерного 35 -37 кг/кв.м.

Замена старого ограждения

Предварительный демонтаж старого парапета возможен (но не обязателен) полностью или частично. Это делают в тех случаях, когда:

Особое внимание при демонтаже парапета стоит уделить безопасности проведения работ на высоте, а также огородить потенциально опасную территорию вокруг дома и не допускать нахождения на ней прохожих.

В некоторых случаях целесообразно воспользоваться услугами профессиональных промышленных альпинистов.

Обычно укрепляют имеющееся ограждение без его демонтажа. Выбор способа зависит от многих факторов (общее состояние основания, размер балкона, вид старого ограждения, будущее использование балкона).

Укрепление парапета пеноблоками

Пеноблоки – удобный в работе и относительно лёгкий материал с низкими показателями теплопроводности и гигроскопичности. Для возведения балконного ограждения рекомендуется применять марки D600 – D700. Работы проводятся по следующей технологии:

1. Основание плиты очистить от посторонних предметов, пыли и грязи.
2. При необходимости перезалить стяжку. Проложить слой гидроизоляции.
3. Разметить место расположения кладки.
4. Провести замеры ограждения. Рассчитать необходимое количество блоков. Если количество рядов получилось дробным, то подрезанный ряд нужно выкладывать первым – так срезы будут защищены от попадания влаги, а, значит, сооружение прослужит долго.
5. По линии возведения усиления в качестве закладной жёстко монтируют П-образный профиль. Между старым и новым ограждением можно уложить слой утеплителя, но это сократит полезную площадь балкона.
6. Выложить первый ряд блоков, промазывая нижние и боковые грани раствором. В первый и последующие горизонтальные швы закладывают куски оцинкованной сетки так, чтобы они соединяли соседние блоки – таким образом выполняется армирование конструкции.
7. Выложить следующие ряды блоков со смещением. Подрезанные детали смещать в углы. Ровность кладки периодически проверять отвесом и уровнем. Боковые стенки парапета притягивают к стене дома. Для этого после каждого ряда один конец арматурного прута забивают в стену, а другой фиксируются в шве раствором.
8. По мере возведения блоки пропитывают грунтовкой с наружной и внутренней стороны.

Видеоинструкция:

Кладку из кирпича проводят по аналогичной технологии. Следует учитывать, что этот материал гораздо тяжелее, чем пеноблоки. К тому же способен впитывать влагу, что ещё больше увеличивает общий вес кирпичного ограждения в сырую погоду. Поэтому в большинстве случаев применение кирпича для возведения балконного ограждения  нерационально и нерентабельно.

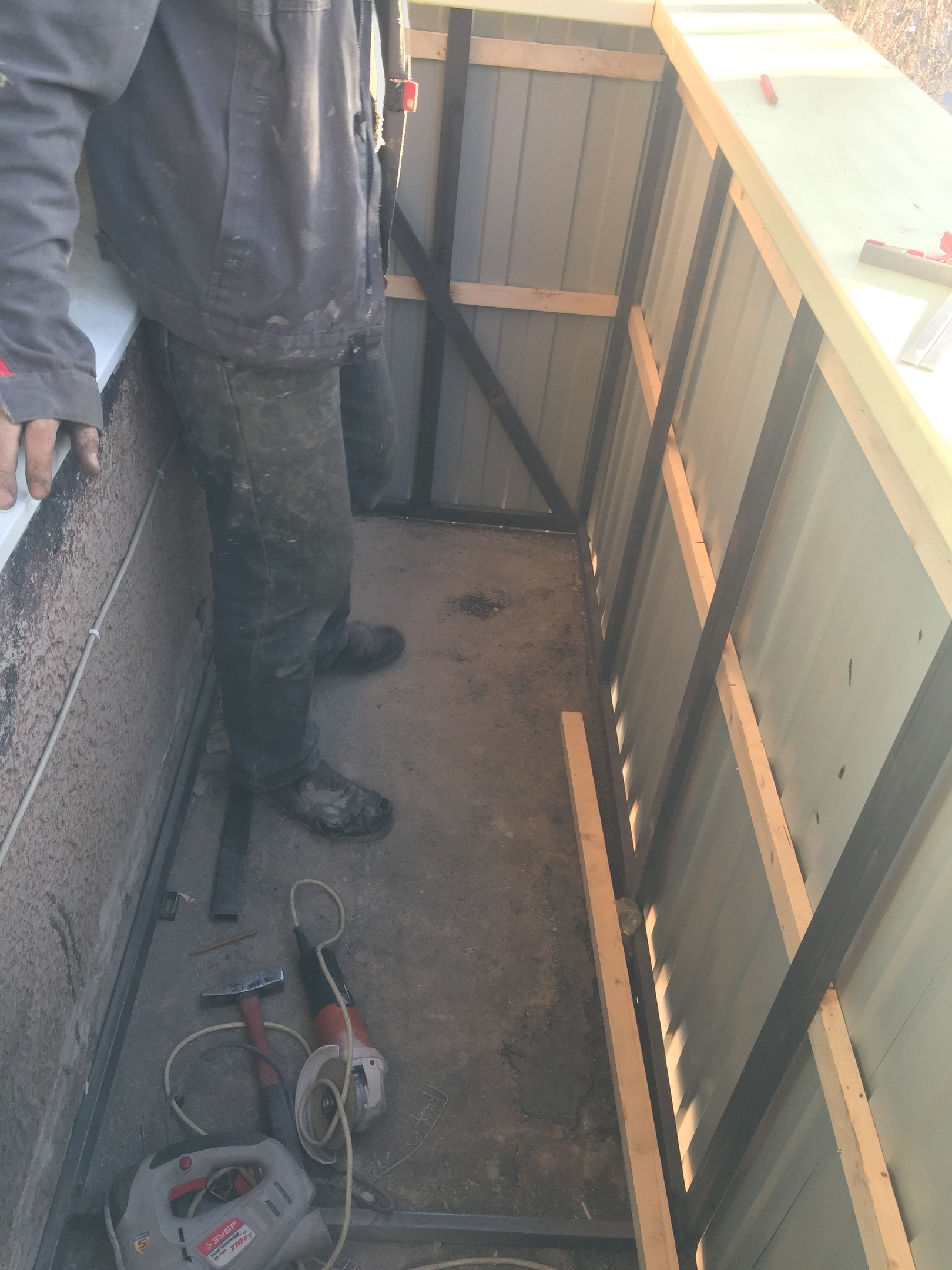

Усиление парапета металлоконструкцией

Этот способ усиления используют, если планируется оставить балкон открытым или сделать холодное остекление. Сложность и вид усиливающей металлоконструкции зависит от целей мероприятия. Так, если необходимо просто укрепить старое металлическое ограждение, которое уже не выдерживает ветровых нагрузок, достаточно выполнить следующие работы:

1. Подготовить новые вертикальные опоры.
2. Закрепить их к бетонной плите через уголки, приварить к существующему парапету.
3. Сверху на опоры уложить горизонтальные перилла и также приварить их.

Если на новое ограждении будет установлено остекление, нужно предварительно сварить более сложную конструкцию, возможно с выносом за основной периметр балкона. Затем закрепить её к плите и наружной стене, приварить к старому парапету.

[stextbox id=’info’]Также металлоконструкции используют для укрепления существующего парапета из пеноблоков, который был возведён с нарушением технологи: «гуляет» на ветру и представляют потенциальную опасность. [/stextbox]

Утепление парапета

Как правило, для этого используют листовые материалы, наиболее популярными из которых являются пеноплекс, пенопласт, готовые сэндвич-панели, реже минеральная вата. Кладку из пеноблоков достаточно утеплить с внутренней стороны балкона:

1. На внутреннюю стенку парапета закрепить рулонный парогидроизоляционный материал (пенофол) на саморезы.
2. Соорудить обрешётку. Для этого к нижней и верхней части кладки прикрепить горизонтальный брус на всю длину парапета. Затем между ними закрепить вертикальные планки с шагом, близким к размеру плит утеплителя (обычно 40-60 см). Это уменьшит временные затраты на подрезки и будет способствовать более экономному расходу материала.
3. Нарезать утеплитель нужного размера. Уложить его между брусьями обрешётки.
4. Швы заполнить монтажной пеной. Излишки обрезать после высыхания.

Чтобы в итоге получить действительно тёплую лоджию, необходимо провести комплексное утепление всех стен, пола и потолка. Сразу стоит заметить, что полностью выступающий балкон, который не имеет общих границ с наружными стенами дома, не удастся превратить в пригодное для круглогодичного проживания помещение. Тем не менее, таким образом можно получить частично утеплённое дополнительное пространство квартиры, которое в зимнее время можно использовать как кладовку или гардеробную.

Обшивка парапета сайдингом снаружи

В качестве материала для наружной отделки балконов отлично зарекомендовал себя виниловый сайдинг. Простота монтажа, низкая масса, разнообразные цветовые решения, долговечность и доступная цена – основные преимущества сайдинговых панелей.

Если парапетом является металлическая решётка, то утепление целесообразно совместить с наружной отделкой. Последовательность работ:

1. На металлические перила установить по уровню и закрепить горизонтальную опорную планку, которая будет служить основанием для остекления.
2. С наружной стороны сделать обрешётку из деревянных брусьев с шагом около 60 см. Если сайдинг будет выкладываться в горизонтальном направлении, монтируют вертикальные стойки; если в вертикальном, то нужна горизонтальная обрешётка. Брус предварительно обработать антисептиком. Работу выполнять с использованием уровня.
3. К обрешётке закрепить направляющие и стартовую планку для установки панелей в выбранном направлении.
4. Смонтировать первые 2-3 панели сайдинга, заводя их в профиль и закрепляя саморезами к брусьям обрешётки.
5. Одновременно с креплением сайдинга закрепляют утеплитель. Подрезанные по размеру листы пеноплекса нужно вставлять между отделочными панелями и металлическим парапетом так, чтобы они попадали в ячейки обрешётки.
6. Завершить монтаж сайдинга с наружной стороны балкона.
7. С внутренней стороны нанести монтажную пену на стыки между листами утеплителя и деревянной обрешёткой. Также герметизируются швы между пеноплексом и полом, стенами.
8. Выложить второй слой утеплителя с наружной стороны балкона. Листы крепятся к первому слою пластиковыми грибками. Щели между деталями также задуваются монтажной пеной. Двойной слой пеноплекса надёжно защищает балкон от попадания влаги и даёт хорошую степень теплоизоляции. Теперь парапет готов к остеклению и внутренней отделке.

Внутренняя отделка парапета

Обшивка парапета с внутренней стороны не только придаёт законченный вид ремонту, но и является дополнительным теплоизоляционным слоем. Вид отделки выбирается в соответствии с трудоёмкостью работ, финансовыми затратами, желаемым дизайном помещения. Наиболее популярные способы внутреннего декорирования:

• панели ПВХ;
• деревянная вагонка;
• листы гипсокартона с последующей покраской.

Возможно использование декоративного камня или керамической плитки, однако эти материалы более дорогие и тяжёлые – это не лучший выбор для отделки парапета балкона.

Комбинирование декоративного камня и штукатурки

Большинство стандартных парапетов, особенно в старых домах, конструктивно не предназначены для установки на них стеклопакетов. Поэтому возведению основания под оконные блоки нужно уделить особое внимание, так как от правильности выполнения этого этапа будет зависеть прочность и устойчивость всего остекления.

Подписаться

Утепление лоджии и балкона по ГОСТу, гидроизоляция парапета, как и чем обшить их изнутри

Расширить полезное пространство любой квартиры можно за счет использования лоджии или балкона. Изначально такие конструкции не предполагались для круглогодичного применения, поэтому температурный режим в них серьезно зависит от внешних погодных условий. Именно поэтому для полноценного использования этого пространства необходимо позаботиться об утеплении лоджии или балкона.

Базовые схемы теплоизоляции обоих вариантов конструкции мало отличаются. Основные различия заключаются в необходимости устройства каркасной стенки у балконов, не имеющих капитального внешнего ограждения, и утепления парапета у лоджий, ограниченных со всех сторон бетонными конструкциями.

Базовые схемы теплоизоляции

Вне зависимости от типа конструкции защита ее от потерь тепла может выполняться двумя способами:

• изнутри помещения;
• с внешней стороны дома.

Первый вариант предполагает устройство гидроизоляции, укладку слоя утеплителя и внутреннюю отделку всего пространства балкона или лоджии. Выполнить весь комплекс работ в этом случае можно и самостоятельно.

Утепление с внешней стороны выполняется чаще всего при наличии бетонного парапета. Начиная со второго этажа дома такие работы можно выполнять, только имея специальное разрешение в области промышленного альпинизма. Внешнюю теплоизоляцию могут проводить только опытные специалисты с соблюдением всех правил техники безопасности.

Внутреннее утепление

При проведении работ изнутри помещения защищаются от потерь тепла все элементы балкона или лоджии, особое внимание при этом уделяется внешним ограждающим конструкциям и стенам, соседствующим с улицей или техническими помещениями.

Для защиты помещения лоджии от потерь тепла необходимо выполнить следующие блоки работ:

• при необходимости заменить старое остекление на новые стеклопакеты или деревянные конструкции;
• заделать все дефекты и щели во внешних ограждающих конструкциях;
• выполнить гидроизоляцию стен, парапета, пола и потолка, а также каркасной внешней стенки для балкона;
• уложить утеплитель по всем стенам, поверхности пола и потолка;
• закрепить дополнительный слой пароизоляции;
• выполнить финишную отделку помещения.

Все виды работ не требуют особой профессиональной подготовки, поэтому любой человек может выполнить утепление своего балкона или лоджии самостоятельно.

Важно соблюдать рекомендации производителей используемых материалов и базовые строительные нормы.

Внешняя теплоизоляция

Чтобы утеплить помещение с внешней стороны дома чаще всего монтируют конструкцию вентилируемых фасадов. Такой подход позволяет не только сохранять тепло, но и обеспечить постоянный отвод конденсата из тела утеплителя. В технологии вентилируемых фасадов наиболее часто применяются минеральные или каменные ваты, а также пленочная гидроизоляция. Такая технология прекрасно подходит для балконов без внешних ограждающих конструкций.

Еще одним востребованным вариантом внешнего утепления является устройство слоя из жестких плит пенополистирола или напыление пенополиуретана с последующей штукатуркой поверхности. Такой способ является более предпочтительным для защиты лоджий с бетонным или кирпичным парапетом.

При расположении объекта на высоте более трех метров теплоизоляция должна выполняться специалистами, имеющими специальные допуски к высотным работам.

Варианты утеплителей

При отделке лоджии или балкона наиболее популярными вариантами являются жесткие утеплители, например, экструдированный пенополистирол или пенополиуретан. Эти материалы легко крепить к бетонному или кирпичному основанию, они отличаются низкой теплопроводностью на уровне 0,035 Вт/мК и проницаемостью. В результате эффективной защиты от потерь тепла можно добиться при толщине теплоизоляционного слоя в 50 мм, что сокращает издержки на утепление балкона или лоджии.

При выборе пенополиуретана лучше всего его наносить методом напыления. Устройство защитного слоя производится после сборки всех каркасов под внешнюю отделку и укладки гидроизоляции. Распыление обеспечивает монолитную структуру утеплителя, что сокращает количество мостиков холода. Кроме того, обработку можно произвести сразу всех поверхностей помещения, что сокращает время отделки.

Для защиты потолка и пола вполне подойдут полужесткие минеральные ваты. Необходимо помнить, что такие утеплители крайне чувствительны к намоканию. При увлажнении вата практически полностью теряет теплоизоляционные свойства. Поэтому для подобных утеплителей важно строго соблюсти правила установки гидроизоляционного и пароизоляционного слоев.

Требуемые материалы и инструменты

Фактически самостоятельное утепление балкона или лоджии не требует специального профессионального оборудования. Для проведения всех работ потребуются:

• дрель или шуруповерт с ударной битой;
• болгарка для работы с металлическим профилем;
• пистолет для герметиков и монтажных пен;
• рулетка, разметочный карандаш, строительный нож.

Из расходных материалов потребуются:

• деревянные бруски или металлические направляющие для каркаса;
• различные виды саморезов;
• тарельчатые дюбели для крепления жесткого утеплителя;
• гидроизоляционная пленка и паропроницаемая мембрана;
• выбранный утеплитель в необходимом количестве;
• полиуретановый или силиконовый герметик и монтажная пена;
• любой отделочный материал, чтобы обшить помещение.

В работе могут пригодиться стандартные наборы отверток, пассатижи и другие мелкие инструменты, которые точно есть у любого хозяина.

Кроме того, при устройстве каркаса понадобится жидкостный или лазерный уровень для выравнивания направляющих.

Основные этапы при устройстве теплоизоляции изнутри

Работы по утеплению стен, пола и потолка производятся после установки нового остекления. Если балкон или лоджия уже закрыты металлопластиковыми или другими современными стеклопакетами, то еще раз проверяется целостность слоя монтажной пены и герметиков, нанесенных при установке.

Подготовка поверхности

Парапет лоджии внимательно осматривается на предмет выявления щелей и дефектов. Для достижения минимальных потерь тепла, а также защиты конструкции от переувлажнения необходимо тщательно заделать все трещины полиуретановым герметиком или монтажной пеной.

Дополнительно обрабатываются все швы между парапетом, стенами и полом. Также осматривается поверхность стен, граничащих с улицей. Необходимо максимально защитить все конструкции от проникновения влаги и потерь тепла через трещины и дефекты.

Устройство гидроизоляции

После устранения выявленных трещин и дефектов необходимо защитить поверхности помещения от внешней влаги. Для этого балкон или лоджия изнутри полностью покрываются гидроизоляционными пленками. Мембраны крепятся внахлест с заходом соседних листов на 5 – 10 см и проклейкой защитным скотчем всех швов.

При использовании пенополиуретана или экструдированного пенополистирола гидроизоляционный слой можно не укладывать. Низкая проницаемость материалов не позволит влаге проникнуть в тело утеплителя.

Укладка утеплителя

После завершения подготовки стены, потолок и пол лоджии или балкона закрываются теплоизоляционными материалами. Жесткие плиты крепятся к бетону или кирпичной кладке посредством тарельчатых полимерных дюбелей. Расстояние между отдельными креплениями не должно превышать 40 см. Чаще всего на одну стандартную плиту расходуется пять дюбелей.

Стыки между листами дополнительно изолируются монтажной пеной без толуола. Все зимние варианты таких материалов могут содержать толуол, но его применение недопустимо из-за негативного влияния на полистирол.

Устройство пароизоляции

После укладки утеплителя все конструкции закрываются пароизоляцией. В этих целях лучше всего использовать специальные полимерные мембраны или вспененный полиэтилен. Присутствие тонкого слоя фольги с внутренней поверхности материала поможет создать эффект термоса и дополнительно защитить помещение от потерь тепла.

Крепление пароизоляции можно вести на полиуретановый клей. Все стыки также выполняются внахлест 5 – 10 см и проклеиваются гидроизоляционным скотчем.

Установка каркаса и обшивка

После того как основные защитные слои собраны, ведется монтаж каркаса из деревянных брусков 40х20 мм или 50х25 мм для крепления отделочного материала. Иногда вместо дерева используется металлический профиль 60х27 мм.

Крепление направляющих обрешетки ведется только после выставления элементов по уровню. Для фиксации используются саморезы, длина которых позволяет прикрепить брус или профиль непосредственно к бетонному или кирпичному основанию. Расположение каркаса назначается исходя из выбранного материала.

Так, для гипсокартона лучше выставить вертикальные направляющие, а пластиковых панелей – горизонтальные. Расстояние между направляющими не должно превышать 40 см. После установки каркаса стены, потолок и пол обшиваются выбранным отделочным материалом.

Утепление балкона или лоджии позволит расширить полезное пространство квартиры и получить отличный кабинет или комнату для отдыха.

Терморазрыв Schöck Isokorb® для парапетов

закрывать

Пожалуйста, выберите вашу страну

Европа

• Болгария (БГ)

• Эстония (EE)

• Ирландия (IE)

• Латвия (LV)

• Словакия (Словакия)

Азия

• Корея (КР)

• Объединенные Арабские Эмираты (الإمارات العربيّة المتّحدة)

Австралия

• Австралия (AU)

Северная Америка

Не можете найти свою страну? Пожалуйста, посетите
www. schoeck.com
или свяжитесь с нами по
[email protected]

Как и вертикальные охлаждающие ребра, обычные бетонные и стальные проходы на крышах, которые поддерживают парапеты, солнечное оборудование и системы отопления, вентиляции и кондиционирования воздуха, быстро отводят тепло от теплых внутренних конструкций через толстую изоляцию крыши в холодную внешнюю среду. Помимо потери тепла, проникновение холода может быстро привести к образованию конденсата и плесени в современных воздухонепроницаемых интерьерах с повышенной влажностью, подвергая застройщиков серьезному ремонту и ответственности за травмы.

подробнее

Структурные терморазрывы для соединений на крыше.

Терморазрывы Schöck для парапетов и других соединений на крыше помогут вам избежать ряда проблем, которые могут возникнуть, если соединения остаются неизолированными. Терморазрывы Isokorb ^® для парапетов обеспечивают несущую изоляцию, сокращающую потери энергии через кровельные соединения до 90%, исключая при этом образование конденсата и плесени.

Ознакомьтесь с конкретными изделиями для парапетов и крыш ниже или Свяжитесь с нами по телефону , чтобы обсудить, как использование терморазрывов Schöck для парапетов в вашем следующем проекте может помочь защитить ваше здание.

Содержание

Специализированная команда Schöck North America всегда готова помочь вам, гарантируя, что решение по тепловым мостам, предлагаемое для вашего конкретного проекта, будет наиболее эффективным и действенным из доступных решений.

Душевное спокойствие: От первоначальных технико-экономических обоснований до предоставления проштампованных и подписанных чертежей инженеры и технические специалисты по продажам Schöck предоставят свои знания и рекомендации, чтобы помочь вам реализовать цели вашего проекта.

Вспомогательные материалы для проектирования: Если вы предпочитаете разрабатывать термические разделители для своего проекта, Schöck предоставляет легкодоступные чертежи изделий, спецификации и другую техническую документацию, которая поможет вам при проектировании.

Подтвержденная надежность: Schöck является отраслевым лидером в области тепловых мостов с тех пор, как в 1983 году мы представили первый коммерчески доступный конструкционный терморазрыв. В настоящее время установлено более 16 миллионов модулей терморазрыва, и у нас есть ноу-хау и опыт для удовлетворить потребности вашего проекта.

Чтобы получить ответы на предварительные вопросы о вашем проекте, свяжитесь с вашим региональным менеджером по продажам. Или, если вы готовы узнать цену, просто заполните форму запроса проекта.

Технические характеристики продукта и концептуальные детали

Технические характеристики стальных изделий Schöck Isokorb® (США)

docx, 35,82 КБ

(13.10.2017)

скачать сейчас

Спецификации продукта и концептуальные детали

Технические характеристики бетонных изделий Schöck Isokorb® (США)

docx, 42,63 КБ

(15. 08.2018)

скачать сейчас

Технические характеристики продукта и концептуальные детали

Технические характеристики стальных изделий Schöck Isokorb® (Канада)

docx, 35,96 КБ

(13.10.2017)

скачать сейчас

Технические характеристики продукта и концептуальные детали

Технические характеристики бетонных изделий Schöck Isokorb® (Канада)

docx, 42,68 КБ

(15.08.2018)

скачать сейчас

Технические руководства

Структурный терморазрыв Schöck Isokorb® (США)

pdf, 4,59 МБ

(04.10.2018)

читать сейчас

скачать сейчас

Литература по маркетингу и продажам

Сводная таблица бетонных парапетов Isokorb® (США)

pdf, 1,19 МБ

(17. 03.2020)

читать сейчас

скачать сейчас

Технические статьи

Предотвращение потерь тепла через бетонные парапеты с помощью структурных термических разрывов

pdf, 428,58 КБ

(11.10.2021)

читать сейчас

скачать сейчас

Технические руководства

Руководство по анализу тепловых мостов

pdf, 258,83 КБ

читать сейчас

загрузить сейчас

Подпишитесь на рассылку Schöck.

Самые важные новости о решениях для терморазрыва.

Подпишись сейчас

Терморазрывы

сокращают потери тепла на балконе

Термические разрывы сокращают потери тепла на балконе Конструкция объекта PARC Retirement Living’s Oceana изолирует парапеты и балконы с помощью более 2000 структурных термических разрывов.

В коридоре Johnston Road Corridor в городе Уайт-Рок (район метро Ванкувера) компания PARC Retirement Living, Ванкувер, Британская Колумбия, внедряет инновационные технологии ограждающих конструкций и экологичный дизайн во всей своей резиденции Oceana PARC. Директор по строительству PARC Боб Фриц заявил: «Мы являемся владельцем/оператором, поэтому энергоэффективность очень важна для нас не только для комфорта наших жителей, но и из-за более низких эксплуатационных расходов и более низких счетов за отопление и охлаждение».

Реклама

Как и в случае с двумя другими домами престарелых PARC Retirement Living в районе Ванкувера, Cedar Springs PARC и Westerleigh PARC, энергосберегающие меры Oceana PARC включают засаженную крышу засухоустойчивой растительностью и прочную оболочку здания 6 дюймов, полужесткая изоляция из каменной ваты снаружи и 3 1/2 дюйма. утепление внутри стен стекловолокном. Оболочка здания также включает в себя 5 970 погонных футов структурных терморазрывов Isokorb, которые значительно снижают потери энергии на балконах.

Дополнительные меры по энергосбережению в Oceana PARC включают в себя вентиляторы с рекуперацией тепла, высокоэффективные котлы на крыше, питающие резервуары для хранения горячей воды, систему рециркуляции горячей воды, исключительное использование светодиодного освещения и бетонные парапеты, изолированные от отапливаемых внутренних помещений здания. структурными термическими разрывами.

ПРЕКРАЩЕНИЕ ПОТЕРИ ТЕПЛА Тепловые мосты возникают там, где балконы, парапеты, навесы, оборудование на крыше и другие конструктивные элементы проникают в ограждающие конструкции здания. Подобно ребрам радиатора, эти отверстия отводят тепло от внутреннего бетона и конструкционной стали через изолированную оболочку, рассеивая его наружу. В дополнение к увеличению потребления энергии, выбросов углерода и затрат, тепловые мосты охлаждают внутреннюю сторону структурных проходок. Это создает среду для образования конденсата и роста плесени, а полы, прилегающие к балконам, становятся неприятно холодными, что имеет особое значение для домов престарелых.

Из 199 жилых единиц Oceana PARC 181 включает балконы, которые изолированы с использованием структурных терморазрывов Isokorb таким же образом, как балконы Cedar Springs PARC и Westerleigh PARC. Тем не менее, Oceana PARC представила дополнительные тепловые

Визуализация Oceana PARC и двух его зданий подчеркивает балконы, парапеты и затенение бровей.

проблемы с мостами на его парапетах, которые команда PARC устранила, установив структурные термические разрывы Isokorb типа CPA, разработанные для бетонных соединений парапета с плитой крыши.

Поставляемые Schöck North America, Принстон, Нью-Джерси, и Оттава, Онтарио, структурные терморазрывные модули состоят из продольного блока пеноизоляции, пересекаемого арматурой, залитой в плиту с одной стороны и балкон или парапет с другой , обеспечивая несущую опору, эквивалентную монолитным продолжениям плит перекрытия и крыши. Арматура, пересекающая пенопластовую изоляцию, изготовлена ​​из нержавеющей стали для защиты от коррозии.

Компания Schöck обнаружила, что ее структурные термические разрывы между бетоном и бетоном снижают потери тепловой энергии при прохождении ограждающих конструкций на целых 90% и до 14% для всего здания, в зависимости от количества балконов, длины балконов/парапетов и других переменных.

«В домах престарелых Cedar Springs и Westerleigh мы установили терморазрывы Isokorb в плитах на балконах и надбровных дугах», — сказал Фриц. «В этих зданиях у нас не было условий, когда у нас были вертикальные парапеты. Работая над дизайном Oceana PARC, Шок рассказал нам о новом продукте с терморазрывом, который специально предназначен для устранения тепловых мостов на выступах парапетов. И у нас довольно много парапетов на этом проекте. Поэтому мы также включили эти терморазрывы».

В состав комплекса Oceana PARC входят два здания — 23-этажное главное здание башни и двухэтажное вспомогательное здание. Общая площадь здания башни, состоящего из 199 жилых единиц, составляет около 202 800 кв. футов. Двухэтажное вспомогательное здание добавляет еще 8 600 кв. Футов общей площади и соединяется с главным зданием закрытым мостом. Также включен двухуровневый подземный гараж

общей площадью 68 500 кв. футов.

Парапеты расположены по периметру второго и третьего уровней вспомогательного здания и на уровне крыши главной башни общей площадью 1100 погонных футов, поэтому необходимо избегать теплового моста.

Этот вид на южную сторону здания показывает, что в проекте задействовано большое количество балконов. Терморазрывы сделают жилые помещения, к которым они прикреплены, более удобными для жильцов. ПАРАПЕТЫ СНИЖАЮТ ЗАТРАТЫ И ВЫБРОСЫ УГЛЕРОДА Традиционный метод снижения потерь тепла через парапеты заключается в их обертывании изоляционным барьером. Однако обмотки подвержены повреждениям и проникновению воды, особенно там, где перила, крышки или крепежные детали протыкают изоляцию, что требует ремонта и обслуживания.

Парапеты, обернутые изоляционными барьерами, остаются частью обогреваемого массива здания. Парапеты, изолированные и поддерживаемые конструкционными тепловыми разрывами, располагаются снаружи отапливаемой оболочки здания над плитой крыши, что позволяет зданию эффективно удерживать тепловую энергию, выдерживая нагрузки, эквивалентные монолитным конструкциям парапетов.

Модуль CPA типа «Изокорб» представляет собой продольный узел, изготовленный по ширине парапета. Усиленная графитом изоляция из пенополистирола помещается между арматурными стержнями из нержавеющей стали, создавая структурно-изолированный модуль, способный передавать нагрузки от парапета на бетонную плиту крыши, которая его поддерживает, при этом сводя к минимуму теплопроводность между двумя бетонными массами. U-образная арматура из нержавеющей стали, выступающая из нижней части модуля, заливается в плиту перекрытия крыши. Вертикально ориентированная нержавеющая арматура, выступающая из верхней части модуля, заливается в парапет, передавая момент и поперечные усилия от парапета на конструкцию из бетонных плит.

После заливки плиты между модулями CPA укладываются утепленные заполнители для завершения непрерывного терморазрыва по всей длине стены парапета.

Изоляция со структурными термическими разрывами также упрощает процесс опалубки, снижает стоимость строительства на целых 10% по сравнению с обертыванием парапета изоляцией и позволяет отделывать внутреннюю поверхность парапета для использования на террасе.

«Это был новый продукт для нас и для Ventana Construction [Бернаби, Британская Колумбия], которая их установила», — добавил Фриц. «Надо было немного поучиться, чтобы убедиться, что мы делаем установку правильно. Чтобы помочь, Schöck проводит официальную проверку перед заливкой бетона».

Oceana PARC станет краеугольным камнем для развития перестроенного городского центра Уайт-Рока. PARC Retirement Living является первым застройщиком/владельцем домов престарелых в районе Ванкувера, который использует структурные термические разрывы для балконов и парапетов. Фриц объяснил: «Мы всегда стремимся улучшить комфорт, эффективность и устойчивость наших объектов. Итак, Уайт-Рок стал для нас идеальным местом для совместной работы с Schöck над внедрением терморазрывов для парапетов. Если вы собираетесь стать владельцем/застройщиком и на вашем объекте есть парапеты, этот терморазрыв имеет для вас значительные преимущества». СА

Изокорб Тип CPA Терморазрывы для парапетов в ожидании залитого бетона после установки на вертикальные деревянные опалубки парапета и привязки к горизонтальной арматуре кровли.

Проектная группа White Rock компании PARC также установила 1820 термических барьеров Schöck для балконов в 181 жилом доме.

Хотите больше информации? Перечисленные ниже элементы доступны по ссылке:

commercearchitecturemagazine.com/1811schock.

Обведите 10 на карточке обслуживания считывателей.

Schöck North America, schock-na.com PARC Retirement Living, parcliving.ca Ventana Construction, ventanaconstruction. com

Проникающий герметик Pentreat 244-40 водоотталкивающий проникающий герметик содержит 40% активного силана для уменьшения проникновения воды и ионов хлора . Предназначен для использования на горизонтальных, вертикальных, новых и существующих бетонных и каменных поверхностях выше уровня земли, включая парковочные конструкции, настилы мостов, пандусы и подъездные пути. Продукт химически связывается с подложкой, уменьшая поглощение жидкости, но допуская пропускание пара.

W. R. Meadows Inc., Hampshire, IL Circle 89 wrmeadows.com

ВЫБОР РЕДАКЦИИ

Готовые к отправке асфальтоукладчики

Асфальтоукладчики UltraFace:

Доступен для быстрой доставки 24 дюйма, квадрат Нейтральные цвета

Коллекция асфальтоукладчиков для быстрой доставки UltraFace доступна в квадратном размере 24 дюйма в четырех популярных нейтральных цветах линейки. Асфальтоукладчики имеют среднюю прочность на сжатие 9500 фунтов на квадратный дюйм и гарантированно отправляются в течение четырех рабочих дней или меньше.

Tectura Designs, Wausau, WI Circle 87 tecturadesigns.com

Перфорированные панели Компания предлагает несколько профилей для стен и потолков с перфорацией в почти бесконечном сочетании размеров отверстий и рисунков, которые дополнят практически любой архитектурный дизайн. Панели доступны в более чем 45 цветах. Перфорированный металл может контрастировать с любым неперфорированным металлом, создавая визуальный интерес. Изделие может рассеивать свет, воздух или звук.

Petersen Aluminium Corp., Элк-Гроув-Виллидж, Иллинойс Серкл 88 PAC-CLAD.com

Стальной сайдинг Коллекция стального сайдинга сочетает оцинкованную сталь с решениями, соответствующими цвету. Говорят, что прочный и ударопрочный сайдинг выдерживает град, ветер и снег. Продукт изготовлен из переработанного материала, пригоден для вторичной переработки и огнестойкий. Доступный в широком спектре цветов, покрытие и рисунок под дерево обеспечивают сохранение текстуры и цвета.

Ply Gem, Cary, NC Circle 90 plygem.
