Настенный светильник своими руками – особенности установки, а также подключения

Обязательным элементом системы освещения любого дома является настенный светильник. Его еще называют бра. Основное его назначение заключается в обеспечении частичного освещения комнаты или обеспечении подсветки определенных декоративных элементов, которые находятся на самой стене.

Также настенные светильники используют и в тех помещениях, которые имеют малую высоту. В результате этот осветительный прибор дает возможность сэкономить пространство помещения с низким потолком.

Использование бра является весьма полезным и именно поэтому большая часть людей устанавливает его в своем доме или своей квартире. Стоит отметить, что процесс монтажа очень прост, и каждый может установить настенный светильник своими руками.

Основные типы бра

[sc:728*90 ]

Перед тем, как мы рассмотреть способы монтажа светильника настенного типа, мы скажем о том, какие именно типы этих приборов можно установить в своем доме. Эти типы подаются на рисунке ниже:

Типы настенных светильников
[sc name=img ]

Изображенные на этом рисунке первые пять типов светильников на стену являются классическими. Они используются для подачи мягкого света на определенную часть комнаты. Все другие относятся к более современным типам. Они предназначены для выполнения других функций.

Так, светильник настенного типа, который обозначен цифрой 9, используется для подачи направленного света на картины. Другими словами он подсвечивает картины.

Светильники 6 и 10 предназначены для акцентирования других настенных предметов. В том случае, если владельцы дома любят читать книги или заниматься определенным видом рукоделия, им следует осуществить монтаж светильников 7 и 8.

Преимущество этих бра заключается в возможности регулировки интенсивности света.

В каждый из них можно вкручивать разные лампы. То есть свет может создаваться благодаря работе:

1. Лампочек накаливания.
2. Галогенных ламп.
3. Люминесцентных ламп.
4. Светодиодных ламп.

Конечно, выбор определенного вида лампы для монтажа в бра зависит от желаний владельца.

Полезный совет: наиболее идеальным вариантом является использование светодиодных ламп. Они являются наиболее экономными. Что касается мощности ламп, то эта величина не должна быть больше показателя, который определил сам производитель настенной лампы. При установке более мощной лампочки провода и цоколи бра будут перегорать.

И так перед тем, как устанавливать и подключать светильник, который является настенным, нужно позаботиться о проведении проводки. Если стены покрыты гипсокартоном, то эта проводка должна быть за гипсокартоном.

Если есть штукатурка, то кабели нужно размещать в штукатурке. Конечно, в этом случае размещение кабелей лучше делать еще до того, как будет наноситься штукатурка. Когда штукатурка является нанесенной, то нужно выдалбливать узкий канал, прокладывать кабель и заштукатуривать его.

Примечательным фактом является то, что некоторые светильники настенного типа могут подключаться к розетке. В этом случае нет необходимости осуществлять проводку.

Места размещения настенного светильника

Следующей задачей, которую нужно решить перед тем, как будет устанавливаться настенный светильник своими руками, является выбор места его установки. Здесь есть свои особенности.

Если планируется повесить бра над кроватью (главной его целью является обеспечение надлежащего освещения для чтения книг), то он должен прикрепляться на высоте, которая равняется 1,5 метра. Благодаря этому вы сможете легко доставать рукой светильник и включать/выключать его.

Когда установить его на большей высоте, то могут возникнуть сложности и ощущение дискомфорта, поскольку придется вставать с постели.

Для того чтобы осветить коридор, бра нужно установить на высоте двух метров. Такое размещение позволит устранить любую возможность задевания бра во время прохождения по неширокому коридору.

Полезный совет: будет лучше, если бра для коридора будет характеризоваться небольшими размерами и обтекаемыми формами плафона. Благодаря этому уменьшится любая вероятность нанесения механических повреждений.

Если светильник устанавливается над дверью или зеркалом, то высота его установки напрямую зависит от высоты двери или зеркала.

Хочется отметить еще о том, что в случае монтажа в подвале, ванной или любом другом помещении с высокой влажностью воздуха светильник настенного типа должен иметь защиту от влаги.

Когда вы определись с местом установки, то можно приступить к монтажу светильника настенного типа. Следует сказать, что есть несколько способов монтажа. Они зависят от конструкции бра.

Так, к стене можно прикреплять его основу, специальную планку или сразу весь светильник (этот вариант используется в том случае, когда используется настенный светильник, который может подавать свет без использования электрических проводов).

Нужные материалы и инструменты

Независимо от основных видов способов установки нужно подготовить следующие материалы:

• дюбеля или моли;
• шурупы;
• изолирующую ленту;
• клеммы;

Что касается инструментов, то их список должен состоять из:

• Дрели или перфоратора.
• Отвертки.
• Гаечных ключей.
• Ножика.
• Карандаша.

Особенности монтажа

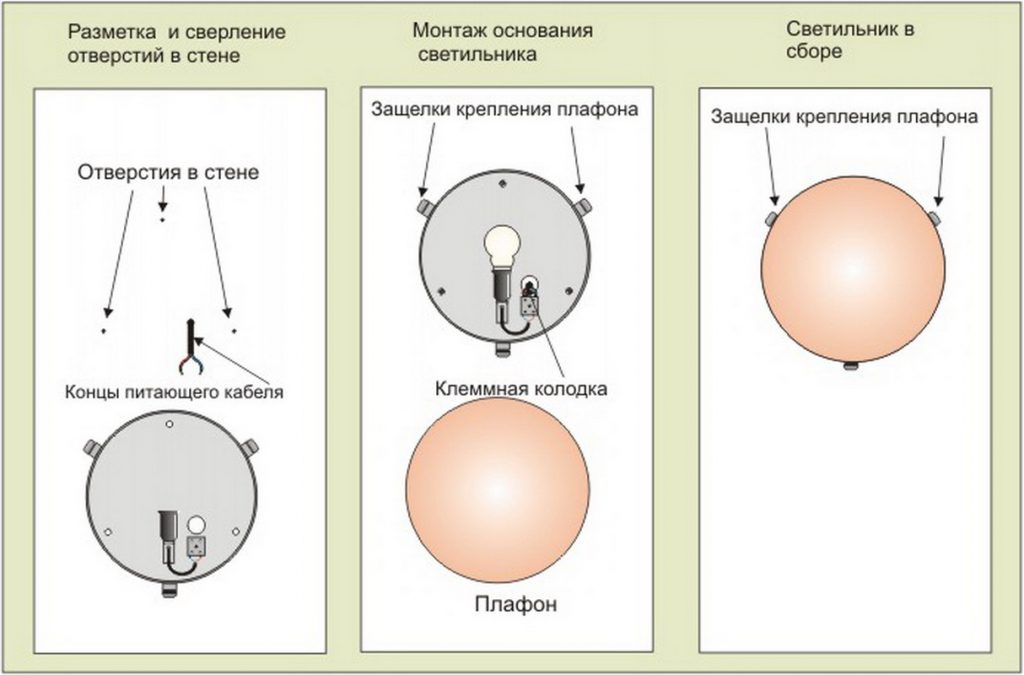

Сначала рассмотрим монтаж своими руками тех бра, которые имеют плафон и специальный корпус, который же и крепится к самой стене. В данном случае корпус обладает двумя, реже тремя отверстиями.

Собственно в эти отверстия вставляются шурупы и прикручивается основа к стене. Визуально способ монтажа такого бра можно увидеть на рисунке:

Установка светильника на стену
[sc name=img ]

Полезный совет: перед монтажом любого осветительного прибора нужно отключить электроэнергию в доме.

Процедура монтажа начинается с разборки осветительного прибора, который будет монтироваться на стену. В большинстве случаев это делать не надо, поскольку такие устройства для подачи света продаются в разобранном состоянии.

Далее берут основу и прикладывают к будущему месту монтажа. Прикладывать нужно так, чтобы проводка могла легко выводиться внутрь бра. С помощью карандаша или шурупа обозначают места, в которых нужно сверлить отверстия.

В том случае, если корпус не является круглым, перед нанесением разметки его нужно выставить по строительному уровню. Это делается для того, чтобы в конечном результате корпус висел ровно.

После этого происходит процесс сверления отверстий. Если стена сделана из кирпича или бетона, то отверстия делаются с помощью перфоратора. Если стену сделали из дерева, гипсобетона или газобетона, то лучше применить обычную дрель.

Когда отверстия готовы, в них вставляют дюбеля, протягивают кабель через специальное отверстие основы настенного устройства для подачи света и прикручивают основу к стене.

Полезный совет: если на стенах установлены плиты из гипсокартона или пластиковые панели, то следует использовать не дюбеля, а моли.

Далее происходит подключение (его рассмотрим несколько ниже), вкручивание лампочки и установка других частей бра.

Стоить указать, что есть такие светильники настенного, которые для монтажа имеют специальную установочную пластину. Эта пластина прикрепляется к стене таким же образом, как и основа вышеописанного светильника.

После монтажа установочной пластины проводят подключение всех кабелей и установку корпуса. Процедура подается на рисунке ниже:

Как установить светильник на стену

Также в доме можно установить такой настенный светильник, который является беспроводным. Он работает на батарейках и лампы являются светодиодными. Он имеет легкий вес и в частых случаях монтируется на клейкую ленту.

Для его установки нужно снять защитную ленту и приложить к стене в нужном месте. Место клейки лучше почистить и обезжирить.

Подключение бра со встроенным включателем

Что касается процедуры подключения настенного светильника, то она зависит от особенностей его конструкции. Если он имеет выходной кабель с выключателем и вилкой, то подключение осуществляется через розетку. Понятно, что этот процесс очень прост.

Конструкция других светильников может предусматривать наличие включателя. Стоит отметить, что сегодня большинство настенных осветительных приборов может похвастаться его наличием.

Для подключения такого осветительного прибора сначала проводят зачистку кабелей, которые подают питание. Конечно, перед этим нужно отключить электроэнергию и, пользуясь индикаторной отверткой, проверить, есть ли в них ток.

Провода самого бра должны быть подключены к клеммнику. При этом фазный кабель должен подключаться к включателю. Далее кабель от включателя должен соединяться с клеммой L. Другой провод, который не подключается к включателю, надо соединить с клеммой N.

После этого к клеммнику подключаются входные кабели. Эта процедура предусматривает соединение фазного провода с клеммой L, нулевого провода с клеммой N.

В тех случаях, если осветительное устройство имеет заземляющий провод (имеет желто-зеленую изоляцию), нужно провести и подключение заземляющего провода.

На этом процедура подключения является законченной.

Подключение бра с внешним включателем

Те бра, которые не имеют включателя, подключаются проще. Опять с помощью ножа проводят зачистку питающих проводов. Далее их подключают к клеммнику таким же способом, который мы описали выше.

Таким же образом, как питающие кабеля, подключаются провода осветительного прибора к клеммнику. Конечно, здесь у вас может возникнуть вопрос, а как же включать и выключать этот светильник, если он не имеет включателя?

На самом деле включатель есть и он монтируется на стену. Он может находиться под бра, в другом углу комнаты или даже в другой комнате. В данном случае сначала подается электропитание к включателю, а затем к бра. Эту схему подключения можно увидеть на рисунке:

Подключение светильника к выключателю
[sc name=img ]

Как видно на рисунке, фазный провод подключается к включателю, и именно здесь будет происходить соединение и размыкание провода.

Данный способ подключения используется не часто, однако есть случаи, когда его использование является очень желанным. Так его нужно использовать при установке светильника в ванной, туалете или любом другом месте с высоким уровнем влажности.

Благодаря этому повысится уровень безопасности при включении/выключении настенного светильника.

Подбор запчастей для бытовой техники

Что делать если у вас часто ломается техника в доме

Что нужно знать о водостоках?

Нефтепроводные трубы

Установка бра и светильника для картин

Электромонтажные работы

Автор Евгений Романов Опубликовано 20.01.2013

Всем привет!!!

Сегодня немного поговорим про, то как повесить бра на стену.

Сейчас в магазинах огромный выбор различных настенных светильников. Помимо внешнего вида и материала есть различия и в способе их крепления к стене. В принципе ничего сложного в их монтаже нет, но трудности иногда встречаются.

Для примера я взял два светильника. Первый – это бра с металлическим корпусом и стеклянным плафоном. Второй также имеет металлический корпус, у него можно регулировать направление светового потока, служит он для подсветки картин. Светильники будут крепиться к оштукатуренной стене из пустотелого кирпича. Для их монтажа из инструмента нам потребуется: ударная дрель или перфоратор, индикаторная отвёртка, крестовая отвёртка, кусачки, строительный уровень, строительный нож и карандаш.

Итак, приступаем к установке бра!

Отключаем питание будущего светильника и делаем разметку. К стене над проводом прикладываем строительный уровень и карандашом проводим горизонтальную линию. В общем, линию можно провести и под проводом :). Открутив два шурупа, снимаем со светильника монтажную планку и прикладываем её к начерченной линии. Карандашом отмечаем расположение отверстий. Обычно провод в стене проложен вертикально, выше точки вывода, так что вероятность повредить его при сверлении минимальная. Ударной дрелью или перфоратором по разметке делаем два отверстия в стене и вставляем в них два нейлоновых дюбеля. Прикладываем к стене монтажную планку и крепим её с помощью шурупов. Обычно дюбели и шурупы входят в комплект светильника. Если их нет, то можно использовать нейлоновые дюбели диаметром 6 мм и шурупы для тонких пластин с плоской шляпкой и длиной примерно 40 мм.

Далее нам нужно подключить светильник к проводу, выходящему из стены. Если конец провода длинный, обрезаем его до оптимальной длины. В нашем случае это трёхжильный кабель NYM. Если с кабеля не снята внешняя изоляция, с помощью ножа надрезаем её по окружности и снимаем. Это нужно делать очень аккуратно, стараясь не прорезать внешнюю изоляцию полностью и не повредить изоляцию на жилах. Надрезав изоляцию примерно наполовину, нужно слегка изогнуть кабель и она под действием растяжения должна лопнуть до конца. Затем её можно стянуть с жил рукой. Зачищаем концы провода. Это можно сделать с помощью кусачек или ножа, необязательно для этого покупать специальный инструмент. Включаем питание светильника и индикаторной отвёрткой проверяем, на какой жиле фаза, чтобы не подключить её вместо заземления к корпусу светильника :). Обычно черный или коричневый провод – это фаза, синий – ноль, жёлтый с зелёными полосками – земля. Но всякое бывает, лучше проверить :). Опять отключаем питание и с помощью клемной колодки соединяем жилы кабеля из стены с жилами светильника. У этого светильника в комплекте была двойная клемная колодка, и жилы заземления пришлось соединять с помощью изолирующего колпачка.

В заключении, двумя винтами крепим светильник к монтажной планке, ставим плафон и вкручиваем лампочку.

Плавно переходим к установке второго светильника =). С ним ситуация сложнее. В общем, всё то же самое, что и с первым, кроме некоторых моментов.

Монтажная планка у него широкая и крепится к стене на четыре шурупа. Крепиться она должна справа от выведенного провода. В данном примере провод выведен по центру светильника, а расположение светильника изменять нельзя. Чтобы поставить светильник на заданное место, нужно пропустить жилы провода под монтажной планкой. Для этого сначала отключаем питание для светильника и с помощью ножа надрезаем наружную изоляцию кабеля заподлицо со стеной, снимаем её.

После чего зачищаем концы жил и сгибаем их в левую сторону. Прикладываем монтажную планку для разметки. С помощью строительного уровня выравниваем её по горизонту и отмечаем точки для отверстий. С помощью ударной дрели или перфоратора делаем четыре отверстия и вставляем в них нейлоновые дюбели.

Шурупами крепим планку к стене, аккуратно уложив под ней жилы кабеля, и проверяем её установку строительным уровнем. Для удобства соединения проводов со светильником, откручиваем от светильника клемную колодку и подсоединяем к ней жилы кабеля согласно обозначениям на светильнике. Крепим колодку обратно на светильник. С помощью двух винтов крепим светильник к монтажной планке. Всё, светильник установлен!

P.S. В дальнейшем, обязательно, буду публиковать статьи по монтажу светильников. Иногда встречаются сложные ситуации и очень интересные экземпляры светильников, при установке которых приходится прилично поломать голову.
Удачного ремонта!

Как установить настенное бра: проводное или подключаемое

Украшение с помощью бра — отличный способ обновить свой дом и привнести в пространство ощущение стиля. Независимо от того, крепите ли вы светильники к стене или используете вставные бра, установить бра очень просто. Вы можете завершить проект всего за несколько коротких шагов, даже если вы новичок.

Примечание. В этом посте можно использовать партнерские ссылки. Я могу получить небольшую комиссию без дополнительных затрат для вас. Более подробная информация находится внизу этого поста.

СОДЕРЖАНИЕ

• Как установить проводной настенный светильник
• Как установить встроенный настенный светильник

Демонтаж старого светильника

Безопасность при работе с электричеством очень важна. Перед установкой нового прибора подойдите к автомату защиты и нажмите выключатель, чтобы отключить источник питания. Это гарантирует, что в область, над которой вы работаете, больше не подается электричество. Убедитесь, что питание выключено, включив и выключив выключатель света.

Шаг 1. Удаление старого настенного бра

После того, как вы выключили электричество, выньте лампочку. Если настенные светильники поставляются со стеклянным абажуром, держите абажур в одной руке. Другой рукой открутите винты, лежащие напротив шторки. Затем осторожно снимите стеклянный абажур, потянув его за гнездо и с бра. Отложите тень в сторону.

Делиться — значит заботиться. Мне бы хотелось, чтобы вы прикрепили это.

Положите одну руку на бра, чтобы прижать его к стене. Другой рукой снимите гайки, которые удерживают приспособление на месте. Они должны располагаться на основании светильника. Стяните старое бра с шурупов и монтажной пластины. Провода все равно будут подключены.

Шаг 2. Отсоедините проводку

Снимите гайку с черных проводов (горячий провод) и с белых проводов (нейтральный провод). Затем отсоедините разъем провода от заземляющего провода. Даже если электричество отключено, рекомендуется всегда держать провода разделенными.

Шаг 3. Снимите провод заземления и монтажную пластину

Возьмите свою надежную отвертку, так как пришло время открутить этот зеленый винт заземления. Левый свободный, правый жесткий все еще вещь! После отвинчивания снимите заземляющий провод с пластины. Теперь ваш старый светильник должен быть полностью отсоединен от стены.

Выкрутите винты и снимите серебряную монтажную пластину с распределительной коробки, чтобы можно было установить новый светильник с правильными крепежными элементами.

Установка настенного бра с проводным подключением

Необходимые материалы:

• Крестообразная или плоская отвертка
• Светильник
• Дополнительно: анкеры для гипсокартона и кусачки

Шаг 1. Установка новой монтажной пластины 90 новый монтажный кронштейн, убедитесь, что вы прикрепили к нему винты бра. При правильном прикреплении нити должны быть обращены к вам.

Поместите монтажную пластину на распределительную коробку, совместив отверстия и настенные анкеры. Прикрутите пластину к распределительной коробке крепежными винтами.

Шаг 2. Подсоедините провод заземления

Снимите провод заземления со стены и оберните его вокруг зеленого винта заземления на монтажной пластине. Оставьте несколько лишних сантиметров на конце проволоки. Затяните зеленый винт отверткой. Затем возьмите провод и присоедините его к проводу заземления от нового бра и закройте его гайкой.

Шаг 3 – Подсоедините проводку

Возьмите белый провод от бра и белый провод от распределительной коробки и соедините их вместе с помощью гайки. Повторите этот процесс с черными проводами. Осторожно спрячьте все провода обратно в распределительную коробку, убедившись, что все колпачки надежно закреплены.

Шаг 4. Прикрепите бра к стене

Прикрепите бра к стене, совместив отверстия в бра с винтами на монтажной пластине. Положите бра на пластину так, чтобы задняя часть бра лежала ровно с монтажной пластиной, а винты торчали спереди. Наденьте гайки на винты и закрепите бра на стене. Все готово. Если у вас есть стеклянный абажур, добавьте его и вкрутите лампочку.

Как установить вставной настенный бра

Необходимые материалы:

• Вставной бра
• Крестообразная или плоская отвертка
• Дополнительно, но рекомендуется: анкеры для гипсокартона (не все комплекты бра поставляются с анкерами или винтами)
• Дрель с насадками соответствующего размера

Шаг 1.

Разместите бра

Распакуйте новое бра и найдите идеальное место для него на пустой стене. Общее правило гласит, что бра лучше всего вешать на уровне глаз. Когда вы определились с местом, карандашом укажите правильное расположение, отметив отверстия, куда будут входить любые винты или анкеры.

Шаг 2. Установка настенных анкеров

С помощью небольшого сверла просверлите начальные отверстия в отмеченных местах. Вставьте анкеры для гипсокартона в отверстия в стене простым способом, постукивая по ним молотком или тыльной стороной отвертки. Анкеры придадут настенному светильнику более плотное прилегание к гипсокартону.

Шаг 3. Установите монтажную пластину

Совместите монтажную пластину с дюбелями. Используйте монтажные винты, чтобы прикрепить пластину к стене. Вверните крепежные винты через отверстия в пластине и в настенные анкеры.

Шаг 4. Прикрепите бра к стене

Совместите отверстия в бра с винтами на монтажной пластине. Положите бра на тарелку так, чтобы задняя часть бра прилегала к стене, а винты торчали спереди. Наденьте гайки на винты и закрепите бра на стене.

Ты сделал это! Вставьте лампочку, включите свет, щелкните выключателем и наслаждайтесь!

До следующего раза-
Cherie

Статьи по теме:
Как разобрать светильник, который висит на шнуре или цепи
Покупайте 60 лучших подвесных светильников 2022 года
50 лучших современных люстр и светильников для фермерских домов (2022)
Что делать со старыми светильниками: продать, выбросить или подарить?

Обратите внимание: Вы принимаете на себя все риски, связанные с покрываемым материалом. Вы соглашаетесь ограждать LightLady Studio от любых претензий и убытков в результате любой и всей предоставленной информации.

Раскрытие информации: обратите внимание, что некоторые ссылки в этом посте являются партнерскими. БЕЗ ДОПОЛНИТЕЛЬНЫХ РАСХОДОВ ДЛЯ ВАС я получу небольшую комиссию за любые сделанные покупки.

Как установить настенный светильник бра

272
акции

• Фейсбук

• Твиттер

Вас раздражают настенные бра? Они застряли в 90-х, 80-х или еще хуже 70-х? Когда я выбирал эти бра несколько лет назад, они были единственными, которые я мог найти, и я думал, что они в порядке. Но, поскольку работа над гостиной была завершена, я решил обновить их до более современной пары.

Пришло время научиться устанавливать настенное бра. Если вы похожи на Красавчика, я научу вас, как установить новые «светильники, которые висят на стенах» (чтобы вы не подумали, что я говорю о угощении для завтрака). , вы определенно можете это сделать. Готовый?

Установка настенного бра Материалы:

• Отвертки (плоская и крестовая)
• Светильник

Дополнительно: кусачки/инструменты для зачистки проводов

Установка настенного светильника Бра Инструкции:

Включите освещение, с которым вы будете работать. Отключите питание вашего освещения с помощью автоматического выключателя.  Проверьте индикаторы, чтобы убедиться, что питание отключено.

Снятие текущего светильника:

Снимите лампочку и стеклянный колпак. Отвинтите монтажные гайки с лицевой стороны светильника.

Снимите светильник с монтажного кронштейна и дайте ему повиснуть (или попросите друга помочь удержать светильник, если он тяжелый). Сначала начните с черных (горячих) проводов, затем белых (нейтральных) проводов и, наконец, оголенных (заземляющих) проводов.

Отвинтите зеленый винт заземления и снимите провод заземления с монтажного кронштейна.

Снимите монтажный кронштейн, отвернув винты от распределительной коробки.

Теперь у вас должен быть чистый лист для работы.

Установка нового светильника:

Используйте монтажный кронштейн от нового светильника. Установите его, вкрутив в соединительную коробку сверху и снизу.

Прикрепите провод заземления от распределительной коробки, обернув его вокруг зеленого винта заземления на монтажном кронштейне. Затяните винт.

Присоедините оголенный провод от дома к оголенному проводу от светильника. Накрутите проволочную гайку.

Присоедините белые провода от дома и белые провода от светильника. Закрутите проволочную гайку.

Повторите тот же процесс для подключения черных проводов.

Аккуратно уложите провода в распределительную коробку через центр монтажного кронштейна. Раздвиньте белый и черный провода, чтобы они не касались друг друга.

Прикрепите светильник к монтажному кронштейну с помощью винтов и монтажных гаек, прилагаемых к светильнику.

Снимите гайку с патрона. Установите стеклянный абажур на место.

Замените торцевую гайку, чтобы закрепить стеклянный абажур.

И бра… гм, настенный светильник установлен!

Включите питание и включите светильник, чтобы проверить свою работу.
