Фасадное остекление: технология, виды, монтаж

Пластиковые фасады становятся все более популярными среди застройщиков. Фасадное остекление из алюминиевого профиля позволяет придать зданию фундаментальности и стиля, подчеркнуть его красоту.

Технология

Ранее считалось, что подобная отделка фасадов – это прерогатива исключительно торговых или бизнес-центров, но с каждым годом все большее количество хозяев используют эту технологию для строительства загородного дома. Помимо красоты, фасадное холодное и теплое остекление имеет множество достоинств:

1. Скорость рабочих процессов. Его можно выполнить значительно быстрее, нежели штукатурку фасада или его отделку натуральным камнем. Пластиковые перегородки возводятся буквально в считанные дни, это позволяет за короткий срок покрыть даже большие площади;
2. Отличные показатели теплоизоляции. Остекление часто используют для утепления балконов, лоджии и дверных проемов. Пластик и стекло, которые могут использоваться в процессе монтажа, хорошо удерживают тепло внутри помещения не пропускают сквозняки;
3. Пластиковые витражи очень долговечные. Они не ржавеют и практически не поддаются разрушению под воздействием химических агрессивных соединений.

Но вместе с этим фасады из стекла и прозрачного пластика имеют некоторые недостатки. Во-первых, они довольно хрупки. Под ударными нагрузками или вибрациями, они легко разрушаются и трескаются. Во-вторых, пластиковое остекление требует определенных строительных навыков.

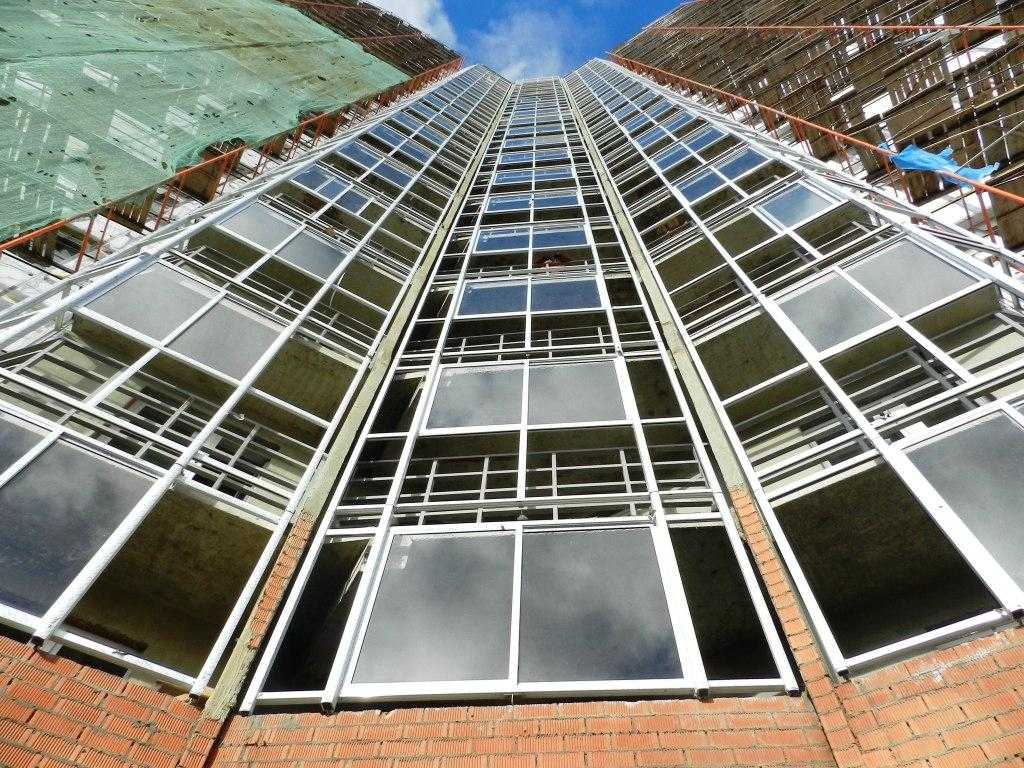

Пример остекления фасада

Виды

Фасадное остекление зданий классифицируется по принципу установки (может использоваться ригельная система или стены), материалам и типу утепления. Рассмотрим предлагаемые технические варианты:

1. Фальш. Применяется для дома, стенам которого требуется капитальный ремонт. В этом типе обустройства в качестве несущей основы используются сами стены. На них устанавливаются направляющие, на которые после монтируются полупрозрачные пластиковые листы. Это позволяет значительно сократить время работы, но, вместе с этим, не решает проблему капитального ремонта. Иными словами, создается только впечатление фундаментальности здания;

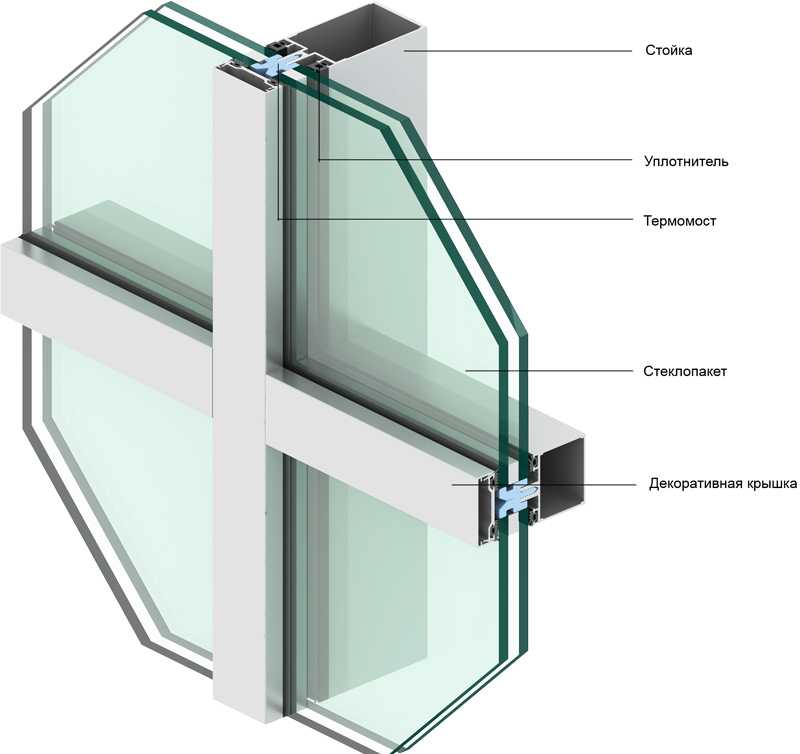

2. Панорамное или структурное стоечное остекление представляет собой полностью рамочный фасад здания. Благодаря наличию рамы, им обеспечивает не только красивый экстерьер, но и дополнительное укрепление стен. Такую технологию используют при работе на сложных фасадах, а также, если требуется утепление дома, т. к. между каркасом, обшивкой и зданием остается некоторое расстояние, в которое в дальнейшем устанавливается утеплитель. Этот тип остекления дороже, чем фальш;
3. Безрамное «спайдерное» крепление. Идеально подходит для отделки небольших площадей (балконов или лоджий). В нем нет вертикальных стоек, крепление обеспечивается кронштейнами и специальными навесами. Размеры панелей могут быть любыми: от 2 до 5;

   Спайдерное крепление

4. Для многих метров до современных домов и загородных коттеджей применяется фасадное сплошное остекление типа джамбо. Для него используются большие стекла, ширина и высота которых часто превышает 6 метров. Благодаря таким внушительным габаритам они позволяют создать покрытие без швов. Из-за большого веса облицовочных материалов его редко используются на высотных зданиях, но зато, он идеально подходит для отделки различных магазинов и частных строений.

   Стекление джамбо

По материалам, из которых производится фасада, используется стеклопакеты (полупрозрачный пластик), пластиковые панели и настоящее стекло.

Рассмотрим особенности каждого покрытия:

1. Стекло считается самым дорогим и качественным, т. к. именно оно лучше всего пропускает свет. Но, зато, этот материал очень хрупкий и тяжелый. Преимущественно стеклом работают на небольших высотах;
2. ПВХ. Пластиковые панели помогают обеспечить отличную стилистику, они могут быть любого цвета и формы. Эти листы применяются для любой наружной отделки домов. Отличаются доступной стоимость и низким весом. Но имеют намного худший показатель пропуска света, чем стекло;

   Полупрозрачные ПВХ-панели

3. Стеклопакеты объединили в себе качества пластиковых листов и стекла. Светопрозрачное покрытие отлично переносит воздействие ударных нагрузок, хорошо пропускает свет и отличается высокими теплоизоляционными качествами.

По типу утепления фасады бывают холодными и теплыми. Холодные не имеют никакого утеплителя. Между панелями и стеной здания сохраняется определенная воздушная подушка, благодаря которой теплообмен несколько уменьшается. Но в целом это не решает проблемы. Теплое остекление помогает утеплить дом по типу фасадной пенопластовой обшивки. Между каркасом и стеной образуется некоторая прореха, которая представляет собой удачное место для монтажа утеплителя.

В этом типе отделки можно использовать любые виды утеплителей: минеральную вату, пенопласт, пеноизол, прессованную вату и многие другие. Нужно отметить, что при разработке теплого фасада обязательно нужно учесть наличие гидроизоляции и пароизоляции.

Монтаж

Начинается работа с создания чертежей. Для этого можно воспользоваться услугами профессионалов или расчертить фасада самому, например, в программе Автокад (формат чертежей dwg). Как показывает опыт многочисленных мастеров, готовый эскиз и чертеж, а также, технологическая карта – это залог успеха.

Пошаговая инструкция и схема, как остеклить фасад по каркасной методике (ГОСТ 30673-99):

1. При помощи измерений вычисляется сторона доминирующих ветров. Отдельно нужно отметить, что открывающиеся панели лучше не располагать на этой стороне. Получить эти данные также можно в метеорологической станции – их специалисты помогут осуществить быстрые и точные замеры «розы» ветров;

   Каркас

2. Сначала производится установка вертикальных стоек. Технология их монтажа аналогична созданию каркаса под гипсокартон. После устанавливаются горизонтальные балки. Узлы могут свариваться или соединяться меду собой при помощи саморезов и других крепежных изделий. На поверхность металлического профиля крепится резина;
3. Для установки нужно рассчитать шаг каркаса. Он зависит от размера листов или рекомендаций производителей. Этот показатель может варьироваться от 300 мм до 1000;

   Готовый каркас

4. После производится утепление. В зазоры между балками монтируется пленка гидроизоляции, на которую настилается теплоизолятор. На него монтируется пароизоляционная пленка. Это позволяет обеспечить плотный и надежный «пирог» остекления. Если на данном этапе не будут установлены защитные пленки, то под воздействием влаги стойки фасада начнут разрушаться изнутри;
5. Крепление панелей начинается с подветреной стороны. Стеклопакеты достаются из защитных упаковок и монтируются на каркас. Для крепления используются специальные штапики из пластика и резины – они не царапают поверхность панели, обеспечивая плотное крепление листов между собой;

   Крепление стеклопакета

6. Если остекляются балконы, то двери и окна очерчиваются каркасом на этапе разметки.

Аналогично установке производятся ремонт отдельных панелей или замены холодного фасадного остекления на теплое. Отдельный стеклопакет просто снимается, а на его место крепится новый.

Обзор цен

Можно отдельно собирать каркас из алюминиевых стоек или купить готовый комплект для остекления фасадов, его цена зависит от материала стоек и их размера. К примеру, это может быть набор от Hueck/Hartmann (производство Германия), Schuco:

7 Апрель 2016

Автор: Владимир Бакаев

Установка и монтаж фасадного остекления в Москве, низкие цены «Дойче Фасад»

1. Светопрозрачные конструкции
2. Полезная информация

Правильная установка фасадного остекления является залогом его дальнейшего функционирования, а именно залогом теплосбережения, шумоизоляции, сохранению архитектурного стиля здания и т. д.

Хорошо, если изготовлением и монтажом фасадного остекления занимается одна и та же компания – меньше рисков возникновения непредвиденных ситуаций, а в случае возникновения таковых изготовитель-установщик скорее их устранит.

Отметим, правильный монтаж фасадного остекления начинается с замера проема, а после грамотного проектирования, переработки алюминиевого профиля, грамотно заказанных закладных деталей – «башмаков». Так при замере промеряется проем, в который планируется установка фасадного остекления.

В лист замера заносятся данные по самой низкой части проема, когда промеряют проем по высоте; также в лист замера заносятся самые узкие части проема, когда его мериют по ширине.

Замер всегда делается по осевому размеру проема.

Ширина проема должна быть минимум 20 см (лучше когда 30 см). Если проем сделан из кирпича или пеноблока, то необходима бетонная стяжка минимум 3см (в кирпич крепится нагелем не следует, или тогда необходимо применять химанкера).

Если монтаж фасадного остекления предполагается не в проем, а на него, то есть на стену вокруг проема, то тогда это получается навесное фасадное остекление и замеряются места где будут устанавливаться кронштейны к которым будет крепится фасад.

Как Вы знаете из этого раздела, фасадное остекление собирается на объекте, в собранный фасад вставляются стеклопакеты, элементы открывания (окна, двери, фрамуги), отливы и примыкания, которые зажимаются прижимными планками и декоративными крышками-капотами.

Если фасадное остекление монтируется в проем, то сверху и снизу в стойку ставятся закладные детали, которые снизу привинчены к стойке, также снизу и сверху к закладным привинчивается монтажная пластина, которые при помощи нагелей крепятся к верху и низу проема, что и обеспечивает крепеж фасадного остекления.

Теперь рассмотрим то, как происходит монтаж фасадного остекления на стену, а не в проем. При таком остеклении к стене крепятся кронштейны (как правило кронштейны сделаны из металла, прошедшего покраску или цинкование во избежании процесса коррозии) которые обхватывают фасадную стойку с двух сторон и притягивают стойку к себе при помощи специальной монтажной шпильки.

Процесс установки фасадного остекления следующий.

Если позволяет возможность, т.е.перед фасадом, подлежащим остеклению и имеющим небольшие размеры, собирается фасадная конструкция – на стойку одеваются ригели и такая «стенка» поднимается монтажниками и заводится в проем, после чего монтажные пластины крепятся к верху и низу проема на временные саморезы, выравниваются стойки и ригели по уровню в «ноль», затем монтажные пластины крепятся к верху и низу проема на нагели.

Если вышеуказанным способам по тем или иным причинам установка фасадного остекления не возможна, тогда устанавливается стойка, на сухари (алюминиевые детали, сбоку прикрепленные к стойке, являющиеся опорой ригеля) одеваются ригели, затем на ригели ставится сбоку следующая стойка и т. д.

Если необходимо монтировать фасадное остекление, которое навешивается на стену, то сначала устанавливаются кронштейны для первой стойки, крепится стойка, надеваются ригели, подводится вторая стойка с кронштейнами и намечаются места крепления для кронштейна второй стойки. Затем устанавливается кронштейн, крепится стойка вместе с ригелями и подводится следующая стойка.

После того как установлен алюминиевый каркас фасадного остекления, стеклопакеты и отливы, то переходим к установке и герметизации примыканий.

Примыкания как правило, состоят из трех составляющих:

• Листа оцинкованной стали, покрашенной в цвет конструкции;
• Сендвич-панели или минеральной ваты, используемой в качестве утеплителя;
• Монтажной пены.

Между фасадной стойкой/ригелем и проемом (или стеной, если устанавливается на кронштейнах на стену) оставляют монтажные зазоры шириной 15-55мм.

Зазоры необходимы для компенсации линейного расширения и данные размеры указаны не спроста – сделать меньше, значит будет промерзать, а больше, то будет не эстетично.

Так снаружи монтажный шов прикрывается листом стали, затем изнутри в образовавшуюся полость заводится сендвич-панель, которая по периметру запенивается монтажной пеной.

Если необходимо, то еще изнутри шов закрывается специальной бутиловой лентой для защиты пены. Но учтите, что лента не удобный материал для внутренней отделки, например штукатурки. Поэтому часто, когда планируется последующая отделка, лента не устанавливается.

Ну вот. Мы постарались рассмотреть технологию установки и монтажа фасадного остекления. Если у Вас есть вопросы, то звоните нам!

Двери входная группа
Входные группы из алюминиевого профиля
Установка и монтаж алюминиевых дверей
Установка и монтаж входных групп
Производство и изготовление входных групп
Установка и монтаж алюминиевых окон
Производство и изготовление алюминиевых окон и дверей
Промышленное остекление
Зимний сад коттеджа
Проекты зимних садов
Остекление бассейнов
Зимние сады из алюминиевого профиля
Системы фасадного остекления
Завод светопрозрачных конструкций
Светопрозрачные конструкции из алюминия
Алюминиевые конструкции Москва
Производство алюминиевых витражей
Производство алюминиевых фасадов
Зимний сад — оранжерея
Изготовление зимнего сада
Строительство зимнего сада
Проектирование светопрозрачных конструкций

Монтаж алюминиевых и стеклянных фасадов

Монтаж фасадных систем – новейшие технологии

По сравнению с традиционными строительными материалами (кирпич, бетонные блоки) значение стекла в современном строительстве неуклонно возрастает. Стеклянные фасады с отличной тепло- и шумоизоляцией, а также защитой от УФ-излучения предоставляют заказчику важные инсоляционные преимущества и выгоды. Компания МТД БИО, д. 3 о. o., осознает важность зеленого будущего и функциональности, которую гарантируют современные стеклянные окна, двери и вентиляционные фасады.

Выбор фасадной системы, алюминиевых профилей и стекла рассчитывается исходя из следующих факторов:

• назначение производственного здания
• географическое положение здания
• средняя скорость ветра
• условия труда
• другие факторы для правильной установки профилей и стекол (светопропускание, внешнее отражение и т. д.)

Мы проектируем, производим и устанавливаем различные типы алюминиевых конструкций и стеклянных фасадов для наших клиентов:

Классические алюминиевые фасадные системы с видимыми профилями

Профили изготавливаются различных размеров и, таким образом, легко адаптируются к нагрузкам конкретного здания. Концевые профили на внешней стороне могут указывать в разных направлениях или линиях.

Полунесущие алюминиевые фасады

Несмотря на то, что в фасадах этого типа видны алюминиевые опорные профили, их ширина минимальна. В основном они отличаются от классических стеклянных фасадов более узкой структурой алюминиевой рамы и использованием почти невидимых герметичных зажимов.

Фасадные системы со структурным остеклением

Эти системы состоят из стекла, закрепленного в алюминиевом профиле, без видимых алюминиевых конструктивных частей. Стеклянные пластины вклеиваются в алюминиевые профили с уплотнением из силикона/EPDM или других силиконов в зависимости от системы. Внешний вид полностью гладкий.

Преимущества алюминиевых структурных систем и стеклянных фасадов

• повышенное использование естественного света
• исключительная герметичность и огнестойкость
• экономия энергии при отоплении, вентиляции и охлаждении помещений
• защита от шума и погодных воздействий
• низкие затраты на обслуживание
• долгий срок службы
• экологически чистая продукция

Алюминиевые вентиляционные фасады

Алюминиевые вентиляционные системы – это высокотехнологичные системы теплоизоляции. Пользователи могут воспользоваться следующими преимуществами:

• снижение влияния тепловых мостов, позволяющее экономить энергию
• предотвращение образования конденсата
• долгосрочная эффективность материала внешней изоляции
• предотвращение потери тепла зимой и перегрева летом
• благоприятные климатические условия

Монтаж фасадов ETERNIT

Экологически безопасный фиброцемент Eternit очень универсален, так как он прочнее бетона. Материал Eternit обычно используется для облицовки фасадов, которые защищают всю конструкцию здания. Материал особенно популярен при строительстве коммерческих, частных и промышленных зданий.

7-точечная структура фасадных панелей Eternit обеспечивает:

• долговечность, негорючесть
• защита от замерзания
• защита от неблагоприятных погодных условий
• долгий срок службы
• минимальное обслуживание

Компания МТД БИО, г. о. o., выполняет инсталляционные проекты для своих клиентов по всему миру, а привлекательный внешний вид обеспечивается современными фасадными панелями Eternit, которые доступны:

• из различных материалов (гладкие матовые поверхности, графитовые пластины)
• разных размеров, форм и цветов

Монтаж оконных элементов

Компания МТД БИО, д. 10 о. o., имеет большой опыт в области монтажа алюминиевых конструкций и окон Schüco. Мы успешно реализовали следующие крупные проекты: Юридический центр Justizzentrum Bochum, Медицинский центр Ärztehaus Kasssel, Германия, Гимназия Carl-Benz, Германия, Schleife в Шопфхайме, Германия.

Высокотехнологичные окна Schüco:

• из алюминия
• пластик (ПВХ)

Кроме того, они обеспечивают повышенную безопасность, защиту от шума и уникальное системное решение для интеллектуального открывания окон. Окна Schüco помимо передовых характеристик обеспечивают комфорт и привлекательный внешний вид .

Установка фасада: различия в установке навесных и оконных стеновых систем

Компания Tubelite предоставила термостойкую витрину серии T24650 и термозащитную стенку с винтовыми шлицами 400SS для штаб-квартиры коммунального управления племени навахо в Форт-Дефаенс, штат Нью-Мексико, которая была спроектирована Dyron Murphy Architects. Фото: Архитектурная фотография Патрика Кули, любезно предоставлено Tubelite Inc.

Оконная стена и навесная стена имеют конструктивные различия, которые влияют на области применения, для которых они подходят. С этими различиями связано несколько соображений по установке и проектированию, которые важно понимать подрядчикам, занимающимся остеклением, особенно на этапе оказания помощи при проектировании, когда они могут управлять системными решениями.

Структурное определение

Различные компании имеют разные определения навесных и оконных стен (также известных как ленточные окна). Спенсер Калхейн, старший специалист по ограждающим конструкциям компании Schüco USA в Ньюингтоне, штат Коннектикут, предлагает определения своей компании: Навесная стена — это любой фасадный узел, подвешенный перед надстройкой здания, а оконная стена — это любой несущий узел. или загружены на каждый уровень конструкции.

«Для навесной стены представьте себе непрерывную обертку, применяемую к каркасу конструкции здания. Он непрерывен и продолжается по высоте и ширине всего здания, не прерываясь конструкцией… Он висит как занавес», — говорит он. «…Оконные стеновые системы очень распространены в строительстве из бетонных плит. На краю пола вы опираетесь и устанавливаете непрерывные окна горизонтально, но они охватывают только пол до пола с плитой, разделяющей систему».

Калхейн указывает, что система включает в себя обрамление, стекло и операционные элементы. Фасады с оконными стеновыми системами могут включать в себя краевые покрытия плит, фасадные панели или стеклопакеты, но структурная часть системы имеет значение.

Том Миффлин, директор по маркетингу компании Tubelite из Уокера, штат Мичиган, говорит, что оптимальная и наиболее экономичная система во многом зависит от того, где находится объект и кто может его установить.

Марти Трейнор, старший вице-президент чикагской компании Ventana, говорит, что его компания использует четырехстороннее структурное остекление для обеих категорий продуктов, что делает их характеристики схожими.

«Для некоторых оконная стена [по сравнению с навесной стеной] является менее качественным продуктом, — объясняет он. «Это не относится [для нас] и нескольких других компаний на рынке».

Трейнор добавляет, что многие считают оконную стену более дешевым продуктом, но это зависит от проекта. По словам Трейнора, навесная стена хороша для проектов со стальными конструкциями или высокими пролетами между этажами, в то время как оконная стена лучше подходит для бетонных конструкций и небольших пролетов. Вот почему оконная стена часто используется в гостиничных и жилых проектах, а навесная стена используется в больших офисных проектах, где необходимо скрыть систему отопления, вентиляции и кондиционирования воздуха.

Он отмечает, что попытка использовать стену с окном, когда расстояние между этажами составляет 14 футов, может привести к затратам, превышающим или равным стоимости использования навесной стены, которая уже рассчитана на такое расстояние.

Эрл Патрик, исполнительный дизайнер Enclos of Eagan, Миннесота, говорит, что если два типа систем спроектированы правильно, не должно быть никакой разницы в производительности. Он говорит, что может быть трудно достичь тех же значений инфильтрации воздуха с оконной стеной, что и с навесной стеной.

«Хотя вы могли бы возразить, что оконная стена не так устойчива к сейсмическим воздействиям», — говорит он, добавляя, что навесная стена не закреплена между двумя плитами, как оконная стена.

Миффлин предлагает еще одно объяснение.

«Другим важным аспектом производительности является перемещение между этажами, которое определяется нагрузками от конструкции здания, людей, стен, оборудования, ракурса колонны, ползучести и теплового расширения и сжатия. Когда требования к перемещению между этажами превышают +/- ¾ дюйма, следует тщательно пересмотреть системы оконных стен или рассмотреть системы навесных стен», — говорит он.

Различия в установке

Установка также играет важную роль в процессе выбора системы. Трейнор говорит, что в Ventana есть одно существенное различие между навесной стеной и оконной стеной: навесная стена устанавливается снаружи плиты, а оконная стена устанавливается внутри плиты. Калхейн повторяет заявление Трейнора, говоря, что это преобладающие методы установки для каждой системы.

«Навесные стены могут иметь панели, которые начинаются внутри, но затем поворачиваются наружу, выдвигаются на место и подвешиваются», — говорит Калхейн. «Установка навесных стен требует наличия подъемного механизма снаружи здания для подвешивания панелей снаружи. Оконные стеновые системы не имеют таких же требований и устанавливаются внутри с каждого уровня пола, хотя стекольщику может потребоваться выйти наружу для покрытия краев плит».

Он объясняет, что логистика и структурное состояние здания часто определяют выбор продукта. При облицовке башни или высотного здания, где есть доступ к такелажу снаружи, может быть быстрее облицовка с использованием системы навесных стен. При облицовке длинного малоэтажного здания с длинной горизонтальной ориентацией, где для установки фасада необходимо будет использовать кран, лучше использовать оконную стеновую систему.

Информация взята из статьи под названием «Нанесение фасада».
