Установка петель-бабочек: монтаж накладных петель

В некоторых случаях при установке дверей вместо традиционных петель используются так называемые «бабочки» или, иными словами, накладные модели. Эти изделия имеют ряд отличительных особенностей, которые напрямую влияют на способ их монтажа.

Накладные дверные петли просто крепятся саморезами поверх полотна без врезки

Особенности изделия, преимущества и недостатки

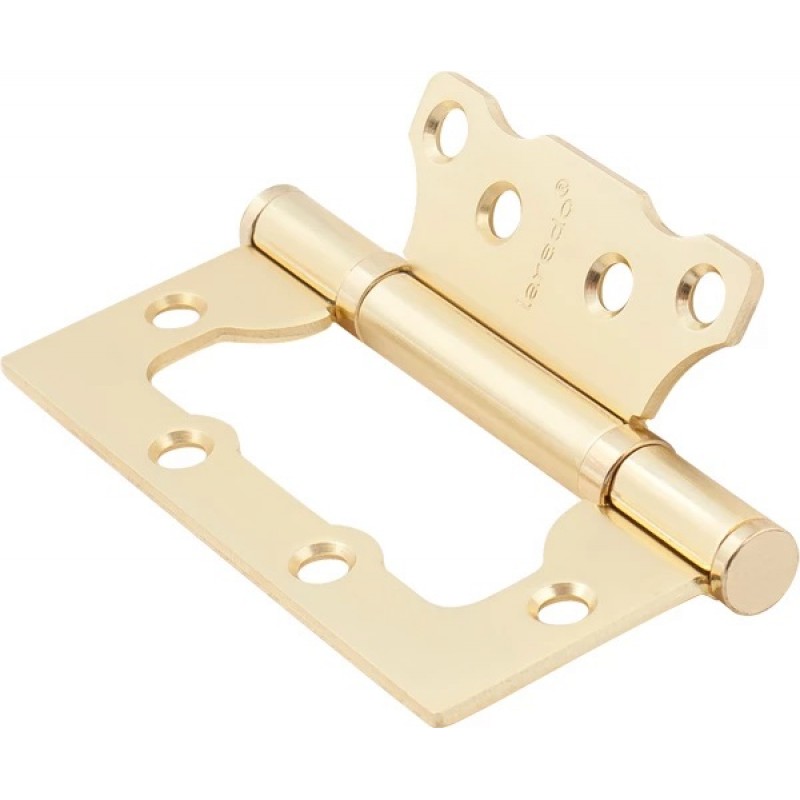

Для начала необходимо разобраться в сути конструкции петель-бабочек. Они относятся к разряду карточных моделей, по виду эти детали напоминают бабочку, за что и получили такое название.

Стандартные врезные петли устанавливаются заподлицо, то есть необходимо сделать углубление в двери и коробе, сняв несколько миллиметров материала. Накладные виды в этом плане имеют кардинальные отличия, их можно крепить непосредственно на саму облицовку полотна, без предварительной подготовки поверхности.

Подобная установка накладных моделей петель без врезки возможна благодаря ряду нюансов. Дело в том, что при закрывании двери обе половинки креплений должны обеспечивать плотное прилегание торца полотна к лутке. В данном случае это возможно благодаря конструкционным особенностям пластин. В обычных изделиях они прямые и поэтому их нужно углублять в материал. Здесь же две половинки представляют собой элементы целой пластины, они вырезаны таким образом, чтобы при закрывании одна часть входила в другую, не образуя зазоров.

Главным преимуществом накладных петель является их простота монтажа, достаточно лишь определить их положение и закрепить с помощью саморезов. Однако стоит учитывать и ряд минусов.

Недостатки петель-бабочек:

  • двери не снимаются с шарнира, то есть в случае возникновения такой необходимости петли придется полностью выкручивать;
  • со временем могут возникать перекосы, препятствующие движению полотна;
  • данные модели подходят только для установки легких дверей;
  • для их монтажа требуется идеально ровная поверхность.

Особая конструкция данных моделей позволяет производить монтаж без врезки, но такой способ установки имеет свои минусы

Именно в связи с этими моментами в основном используются врезные модели. Если же вы устанавливаете двери в первый раз, накладные варианты будут для вас оптимальным выбором.

Методика установки

Давайте рассмотрим, как производится установка таких креплений. Для монтажа «бабочек» вам понадобится минимальный набор инструментов:

  • шуруповерт,
  • сверло,
  • саморезы,
  • шило,
  • рулетка,
  • карандаш.

Для начала вам нужно определить места для привинчивания петель, для этого отмерьте с помощью рулетки примерно 20-25 сантиметров от верхнего и нижнего края двери, это и будет исходная точка для каждой петли. Нижнюю лучше крепить дальше от края, чтобы снизить нагрузку на верхнюю часть фурнитуры.

Так как установка петель производится без врезки, сразу же приложите пластину к торцу полотна и наметьте шилом расположение отверстий. Затем аккуратно просверлите их для того, чтобы в дверь можно было без труда закрутить саморезы.

Последовательность установки петли-бабочки

После первичного монтажа нужно определить расположение пластин на коробке двери. Для этого нужно приложить полотно и примерно наметить их позиции. Затем открутите петли и уже более точно отметьте места для сверления.

После того как все отверстия будут готовы просто приложите полотно к проему и прикрутите обе пластины саморезами. Проверьте ход двери, так как в некоторых случаях могут возникнуть дефекты, которые, впрочем, несложно устранить.

Возможные проблемы и способы их решения

Так как идеально установить петли-бабочки без врезки можно только в условиях наличия ровного полотна и прямой лутки, в процессе работ могут возникнуть некоторые недочеты. Одной из самых распространенных проблем является образование зазора между пластиной и коробом. В это случае дверь не будет плотно закрываться, а со временем вся конструкция расшатается и будет затирать порог.

Чтобы решить данную проблему вам понадобится прокладка, её можно изготовить из щепы, картона, резинки или использовать обычную спичку. Конечно, это несколько скажется на качестве соединения, но зато вы сможете довести петли до нужного положения.

При соблюдении правил монтажа дверь будет плотно прилегать

Некоторые накладные петли имеют дополнительную деталь в своей конструкции, которая позволяет смещать стороны изделия для обеспечения плотного смыкания половинок пластины.

Если этот способ вам не подходит, придется несколько доработать конструкцию, превратив накладные «бабочки» в полунакладные. Иными словами, одну их часть придется немного утопить. Обычно врезают большую пластину на коробе. Сделать столь незначительный срез довольно непросто, особенно если учитывать форму изделия.

Если монтаж был произведен правильно, двери будут двигаться бесшумно и плотно притворяться. В противном случае лучше заменить «бабочки» на стандартные врезные изделия.

Рекомендуем посмотреть видео


Как установить петли бабочки на межкомнатную дверь?

Петли-бабочки – это очень удобная конструкция, благодаря которой внутренние двери в помещение плотно закрываются, обеспечивая повышение звуко- и теплоизоляции без всякой врезки. Смысл и характерная особенность такого крепёжного элемента – принцип паззла. Одно крыло петли как бы вырезано по форме из середины другого, поэтому когда «книжка» закрывается, получается один слой металла, а не два. Деталь надёжно крепится с обеих сторон болтами (как правило 4 штуки на каждую карту, всего 8) к полотну дверей и мебели.

Данный вид дверной фурнитуры очень экономичен и доступен, имеет весьма привлекательный внешний вид, лёгок в обращении, а также не требует зачистки дверных массивов, что является большим плюсом для крытых дверей из ДВП и ДСП. Однако не стоит забывать, что такие петли подходят только для лёгких композитов и могут деформироваться под грузным весом или на неровных поверхностях. Разбираться такая конструкция не может, поэтому при необходимости снять дверцу, придётся вывинтить крепление, однако особой сложности или вреда это не составит.

Как установить петли бабочки на межкомнатную дверь самостоятельно?

В обращении данный элемент совсем прост, поэтому даже хозяин-любитель без опыта в ремонте или мастерении справится с монтажом данного крепления, а значит, у вас быстро и без проблем появится межкомнатная дверь. А есть ли какие-то особые секреты в том, как правильно поставить петли бабочка в домашних условиях? Давайте разберёмся.

  1. Перед тем, как поставить петли бабочки на дверь, чтобы избежать деформаций, необходимо выполнить тщательную разметку. Для этого понадобятся карандаш и рулетка. Сопоставьте дверцы строго друг напротив друга, с учётом зазоров по верхней и нижней кромке, в противном случае дверь не сможет прикрываться плотно или будет прыгать.
  2. Крепление производится снизу и сверху с отступом 20 см от края дверного полотна. Строго обводятся контуры фурнитуры и отверстия для шурупов.
  3. Точки под шурупы отмечаются сверлом, чтобы в дальнейшем дверное полотно не трескалось под воздействием крепежа, а саморезы входили ровно под прямым углом. Здесь пригодятся дрель или отвёртка и шурупы.
  4. Обычно большее внешнее крыло фурнитуры крепится к лутке, а меньшее – к торцу самой двери.
  5. Поскольку петли не разбираются, монтаж происходит поочерёдно.

Если вы не профессионал, но хотите узнать, как поставить петли бабочка на дверь – видео вам в этом поможет. Но никогда не стыдно вызвать специалиста. Качественно выполненная работа служит долгие годы.

Укрепление и ремонт мебели

Помимо межкомнатных дверей, такая лёгкая фурнитура отлично подходит и для мебели. Если вы хотите создать шкаф своими руками или отремонтировать дверцы любимых предметов мебели, изучите, как поставить мебельные петли на дверь, это станет очень полезным.

Поскольку мебельные предметы обычно изготавливают из прессованной стружечной древесины (проще говоря, МДФ, ДСП и фанеры), использование накладных петель полностью оправдано: врезные петли могут повредить полотно коробки и дверцы, а обычный крепёж прекрасно справляется со своей функцией и плотно сидит в композите, благодаря лёгкому весу прессованных деревянных плит.

Данные петли выпускаются в различных размерах, в том числе, можно подобрать миниатюрные, специально для тонких дверок шкафов и тумбочек. Отличия, как крепить петли бабочки к мебельным изделиям нет, принцип монтажа тот же:

  • строгая разметка под прямым углом;
  • учёт зазоров и чёткое сопоставление элементов;
  • поочерёдное крепление: сначала петля ввинчивается на дверцу – затем конструкция закрепляется в коробке шкафа.

Установка петель межкомнатные двери: «бабочка» и врезные

Петлевая группа дверной фурнитуры представлена на рынке в широком ассортименте. Попробуем разобраться во всем разнообразии петель и почему именно накладные пользуются такой популярностью. Так как установка петель “бабочка” на межкомнатные двери не требует знания сложных технологических процессов, этот материал будет особенно полезен начинающим мастерам.

Популярные виды навесов

Навесы для межкомнатных дверей относятся к основным элементам дверной системы. Без них всю конструкцию можно считать бесполезной. Сегодня в торговой сети представлены многочисленные виды петель с разными характеристиками. Поэтому перед покупкой нужно определиться с типом и функцией, которую будет выполнять дверное полотно, а также с направлением открывания.

Накладные типа «бабочка»

Этот вид навесов имеет простую конструкцию и легко устанавливается на дверное полотно межкомнатных дверей. Внешний вид навесов напоминает крылья бабочки в раскрытом виде.

Врезные карточные

Относятся к самым распространённым видам петель. Состоят из двух частей, которые прикрепляются к конструкции простыми саморезами по дереву. Их заглубляют в торец створки шурупами. Петли делятся на универсальные, правые и левые. Поэтому при покупке навесов нужно знать, в какую сторону будет открываться дверь.

Универсальный вид петли имеет две пары подшипников. Их используют на всех створках. Они отличаются длительным сроком эксплуатации.

Угловые

Используют в дверных системах с притвором. К центральной оси прикреплены не пластины, а уголки.

Такая конструкция врезается в дверной торец и укрепляется саморезами. Угловые изделия обеспечивают двери плотный притвор.

Скрытые

Имеют высокую степень защиты от «непрошенных гостей». Скрытые конструкции с доводчиком устанавливаются непосредственно на створку и коробку. Для этого вырезаются выемки значительной глубины в месте монтажа. Их используют в основном для входных дверей.

Установка двери с наплавом обеспечивает маскировку креплений, эстетичный вид и исключает срезание петель с внешней стороны.

Ввертные

Этот вид значительно отличается от других аналогов. У него отсутствуют привычные нам крылья на навесах, а штифты вкручиваются непосредственно в деревянную коробку двери и створку. Видным остаётся только шарнир. Ввертные петли обычно устанавливают на двери, у которых прорезан фальц.

Их не рекомендуют ставить на конструкции из мягких и низкосортных древесных материалов. В противном случае могут появиться перекосы, трещины и нарушение структуры полотна.

Двухсторонние

Их устанавливают на двери в местах с большой проходимостью людей.

По своей конструкции они напоминают карточные петли с тремя пластинами. На одной из них по бокам расположены две оси вращения.

Накладные петли: особенности и монтаж

Они относятся к карточному типу петель и состоят из двух пластин и шарнира. Пластины в раскрытом виде напоминают крылья бабочки, а при закрытии одно «крыло» входит в отверстие второй половины навеса. Таким образом, получается одна плоскость, которая становится незаметной. Они просты в установке и не требуют выборки древесины с дверной конструкции.

Цвет петель лучше подобрать в один тон с дверными ручками

Для монтажа требуется точный подбор саморезов. Шурупы должны быть спрятаны в специальные пазы пластин. Правильно подобранная фурнитура не будет мешать створке закрываться.

Так как «бабочки» имеют ажурную конструкцию и изготовлены из тонкого материала, их не советуют монтировать на тяжелые усиленные двери.

Выпускается два варианта навесов: на дверь с притвором и классический. В первой конструкции предусмотрен изгиб пластины, который обеспечивает плотное закрытие двери.

Преимущества пластин:

  • имеют эстетичный внешний вид;
  • не требуют специальных инструментов для монтажных работ;
  • поворотный механизм практически не ломается.

Петли «бабочка» не относятся к идеальным механизмам и имеют свои недостатки.

Недостатки навесов:

  • крепления рассчитаны только на идеально ровное полотно;
  • некачественный металлический материал способствует деформированию изделия под тяжестью двери;
  • снять дверь с навесов невозможно. Только путем откручивания саморезов предоставляется возможность замены полотна.

Правильная установка петель без врезки

Сегодня неврезное крепление остаётся востребованным среди потребителей, а значит, пошаговая инструкция по монтажу навесов без формирования паза сделает это процесс доступным для всех.

Чтобы навесить створку на дверной проём, подбирается соответствующая фурнитура. К традиционным скобяным изделиям относятся накладные петли «бабочка».

Для выполнения работы потребуются следующие инструменты:

  • канцелярский нож;
  • дрель или шуруповёрт;
  • саморезы;
  • свёрла.

Технология выполнения монтажных работ:

  1. Разметка. Вначале нужно определить место, где будет установлено крепление. Оно монтируется на всех створках одинаково: от крайнего среза в нижней и верхней части полотна на расстоянии 200 ─ 250 мм.
    Разметка крайних отверстий производится шилом

    Рулеткой отмечаем начальную точку крепления. Отмечаем места вкручивания саморезов. Для этого используют шило, так как карандашом получится нечёткий вид. Им продавливаем точку, от которой саморез уже не уйдёт в сторону. Сначала намечаются верхние и нижние точки. Если произойдёт смещение петли, то средние отверстия исправят ошибку мастера.

  2. Крепление петли к дверному полотну. Не рекомендуется сразу вкручивать шурупы в изделие. Вначале нужно высверлить в местах для саморезов неглубокие отверстия. Используют сверло в диаметре на 1 мм меньше диаметра самореза. Если диаметр стандартного самореза равен 3,5 мм, то для отверстия используется сверло диаметром 2,5 мм.
    Прикладывается навес и вкручиваются саморезы (верхний и нижний). Откидывается ответная планка. Зазоры между краями крепления и полотном должны быть одинаковыми.
    Проверка зазоров между петлей и полотном: они должны быть одинаковыми

    Если произошла ошибка в монтаже, один саморез нужно выкрутить и отрегулировать петлю. Потом исправление происходит с помощью средних отверстий. Для среднего самореза высверливаем также отверстие, в которое загоняется шуруп. Убеждаемся в правильности укрепления навеса и продолжаем в отверстия загонять остальные саморезы.

  3. Разметка на коробе. Навесы лучше устанавливать когда короб ещё не вмонтирован в дверной проём. Но если это уже произошло, то монтаж петель на межкомнатные двери производится при помощи клиньев-подставок.
    Если всё совместилось, переходим к следующему этапу работы. Делаем отметки навесов на коробе.
    В местах со стрелками делаем пометки карандашом. Петля должна вплотную подходить к коробу.

    Убираем полотно в сторону.

  4. Петля «бабочка» к дверному полотну крепится с небольшим зазором, а к коробу должна крепиться плотно.
  5. Прикладываем и продавливаем шилом крайние отверстия.
  6. Высверливаем отверстия под саморезы и вкручиваем их.
  7. Проверяем работу на ошибки. Если они не обнаружены, то вкручиваем остальные шурупы.

Правильно установленная петля

Врезные модели: виды и монтаж

Врезные петли внешне похожи на накладные навесы с карточным строением. Отличие состоит в способе крепления и разъёмных пластинах.

Популярные виды таких петель:

  1. Латунные. Они имеют эстетичный вид и пользуются большим спросом. В торговой сети навесы встречаются двух видов ─ хромированные и полированные.
  2. Латунированные. Их изготавливают из материала нескольких сплавов. Для придания эстетичного вида используют латунное, бронзовое и золотое напыление.
  3. Стальные. Самый надёжный и качественный вид крепления. Они не подлежат стачиванию, поэтому имеют длительный срок эксплуатации. Для сохранения эстетичного вида полотна их врезают в торец дверного короба. Углубление и конфигурация выемки соответствует толщине и форме пластин.

Врезка петель в межкомнатные двери

Для врезки петель в межкомнатные двери своими руками понадобятся навесы, стамеска, молоток, шурупы, шуруповёрт, карандаш для разметки, рулетка, деревянные клинья и строительный уровень.

  1. Разметка и вырезание углубления. Все навесы устанавливают на одинаковом расстоянии от верхнего и нижнего края створки: 200 ─ 250 мм. Перед установкой крепления нужно внимательно осмотреть место монтажа. Исключают сучки и сколы, так как при вкручивании шурупов может произойти раскол коробчатого бруса и перекос саморезов.
  2. Сначала прикладывают крепление на створку и отмечают карандашом его размер.
    Разметить можно также при помощи шаблона из плотной бумаги, вырезанного по размеру петли

    Затем стамеской с молотком простукиваются все контурные линии разметки гнезда для навесов. Делаются надрезы по длине, аккуратно сбоку подбивается стамеска и получается посадочное место. Таким же способом делаем второе углубление. Его можно выполнить домашним фрезером, в который вставляется обычная пазовая фреза.

    Простой фрезер облегчит работу

    Вставляем навес в гнездо и шурупами его закрепляем.

  3. Разметка на коробочном брусе. Если короб установлен, а в створке уже вставлен замок, то это облегчит работу. Под дверь нужно подставить брусья и с помощью строительного уровня вывести её на уровень «0». В местах соприкосновения навесов с коробочным брусом делаются отметки. Правильно сделать метки сложно, поэтому рекомендуют снять дверные навесы, точно нанести контурные линии на коробке и снова поставить их на место. Посадочное место делается таким же способом, как и на дверном полотне. Затем к готовому коробочному брусу подносим дверь, придерживаем её клиньями и закрепляем шурупами.
    Правильно установленная врезная петля

    Проверяем дверь на открывание и закрывание. На межкомнатные двери можно поставить уплотнитель, который бывает контурным, противопожарным и пороговым.

Работа выполнена!

Установка петель бабочек: монтаж своими руками

Фурнитура – неотъемлемая часть двери. Без нее невозможно нормальное функционирование, открывание и закрывание дверного полотна. Технические достижения дают возможность производить разные по конструкции петли, в том числе и накладные в виде бабочки.

Особенности конструкции

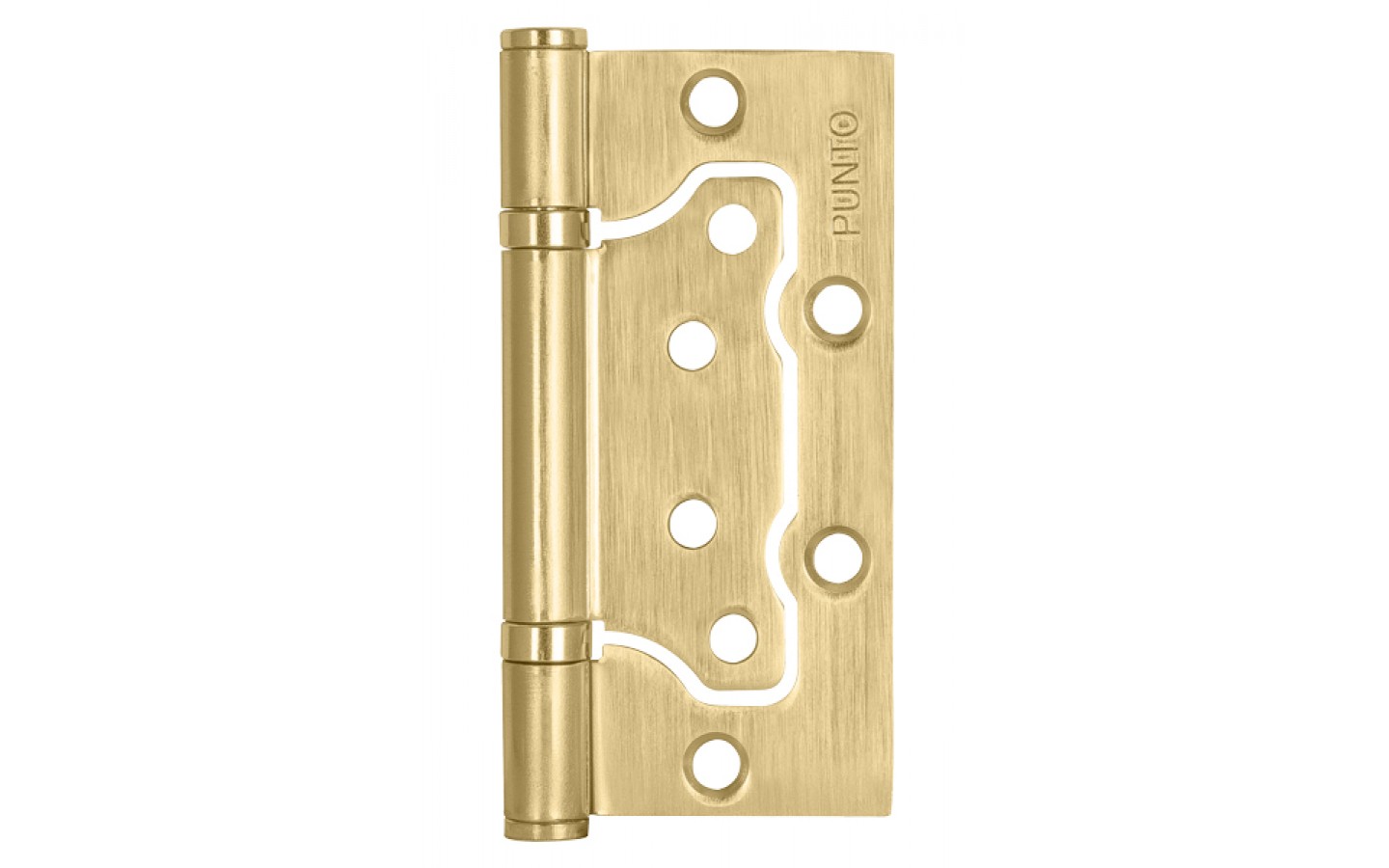

Петли бабочки относят к разряду карточных петель. Внешне они напоминают крылья бабочки, за что и получили свое название.

Петли бабочки устроены так, что при закрывании двери одна их часть встраивается в другую. В закрытом положении обе части фурнитуры могут быть в одной плоскости или раздвинутыми на 1 мм относительно друг друга. Специалисты рекомендуют выбирать второй вид конструкции, поскольку они удобнее в использовании и монтаже.

Петли бабочки могут быть двух видов: для дверей с притвором и без него. В первом случае они имеют дополнительный изгиб.

Приобретая петли, обращайте внимание на фирму производителя. Предпочтение лучше отдавать тем маркам, которые хорошо зарекомендовали себя на рынке дверной фурнитуры. Дешевые петли могут быть выполнены из некачественных материалов. Это приведет к их деформации в процессе установки и эксплуатации.

Достоинства и недостатки

Петли-бабочки монтируются легче, чем любые другие виды петель. В этом их основное преимущество. Под них не нужно делать углубления, срезая стамеской материал. Кроме того, в их пользу говорят невысокая стоимость, привлекательный внешний вид и возможность установить на межкомнатные двери, открывающиеся как вправо, так и влево.

Но, несмотря на легкость монтажа и прочие достоинства, они имеют ряд недостатков. Стоит выделить следующие из них:

  • в силу конструкционных особенностей подходят только для установки на легкие по весу межкомнатные двери;
  • в ходе использования возможны деформации, которые сделают открывание и закрывание дверей затруднительным или невозможным;
  • петли не снимаются с шарниров, поэтому для снятия двери их нужно выкручивать;
  • поверхность, на которую крепится фурнитура, должна быть идеально ровной.

После установки, зазор между полотном и коробом может быть несколько больше, чем требуется. Это связано с тем, что они накладываются на полотно, а не врезаются в него.

Установка петель бабочек

Правильная установка минимизирует недостатки и сохранит достоинства петель. Она должна быть выполнена идеально ровно. Недочеты, допущенные при разметке, исправить сложно. Фиксировать петли нужно надежно, без выглядывания шляпок саморезов и наклонов при креплении.

Чтобы установить петли, не нужно делать углубления в полотне и коробке. Это значительно упрощает процесс монтажа и существенно экономит время. Поэтому эта работа по силам даже тем, у кого нет опыта. В остальном же монтаж не отличается от крепления обычных петель.

Чтобы установить фурнитуру понадобится минимальный набор инструментов, который имеется в любом доме:

  • рулетка, карандаш;
  • отвертка или шуруповерт;
  • дрель, сверло.

К торцу полотна снизу и сверху на расстоянии 20 см от края прикладывается петля, и отмечаются места для отверстий под шурупы. Дрелью и сверлом на отметках делаются углубления. Они необходимы для того, чтобы избежать растрескивания материала при вкручивании шурупов. Кроме того, углубления зададут направления для их движения, чтобы саморезы были вкручены ровно под углом 90 градусов. К полотну желательно крепить внутреннюю часть петли бабочки, иначе потом будет трудно отмечать на коробочном брусе место расположения фурнитуры.

На коробке также линейкой отмеряется нужное расстояние и карандашом наносятся отметки для углублений под саморезы. При этом нужно учесть ширину зазора между полотном и коробкой, полотном и полом или порогом.

Петли бабочки имеют неразборную конструкцию. Поэтому их монтируют на полотно и коробку, после чего готовую конструкцию устанавливают на место.

Возможные проблемы при установке

При установке петель бабочек часто возникает такая проблема, когда планка ложится на дверь не полностью. Если оставить их в таком состоянии, то в результате при эксплуатации петли будут складываться не полностью, и полотно будет пружинить, или, как говорят специалисты, играть. Исправить недостаток можно, если подложить под планку тонкие полоски картона или резинку.

Подкладывать картон нужно там, где петля плотно прилегает к двери. Таким образов она немного приподнимется с одной стороны и ляжет ровно с другой.

Если у вас нет опыта в работе с дверными петлями, но вы хотите заняться их креплением самостоятельно, то петли бабочки отлично подойдут для первого знакомства с процессом монтажа фурнитуры. Но стоит обратить внимание, что опытные мастера предпочитают им врезные петли.

Дверные петли бабочка – виды, технические параметры и установка за 4 шага

Вам нужно навесить межкомнатные двери, а из инструмента в доме один шуруповерт да кое-какая мелочевка, не расстраивайтесь дверные петли бабочка, будут хорошим решением. Но вначале давайте разберемся, чем хороши эти петли, как их правильно выбрать, а главное как установить петлю бабочку на дверь своими руками.

Петли бабочки это хорошее решение для домашнего мастера.

Содержание статьи

Особенности накладной фурнитуры

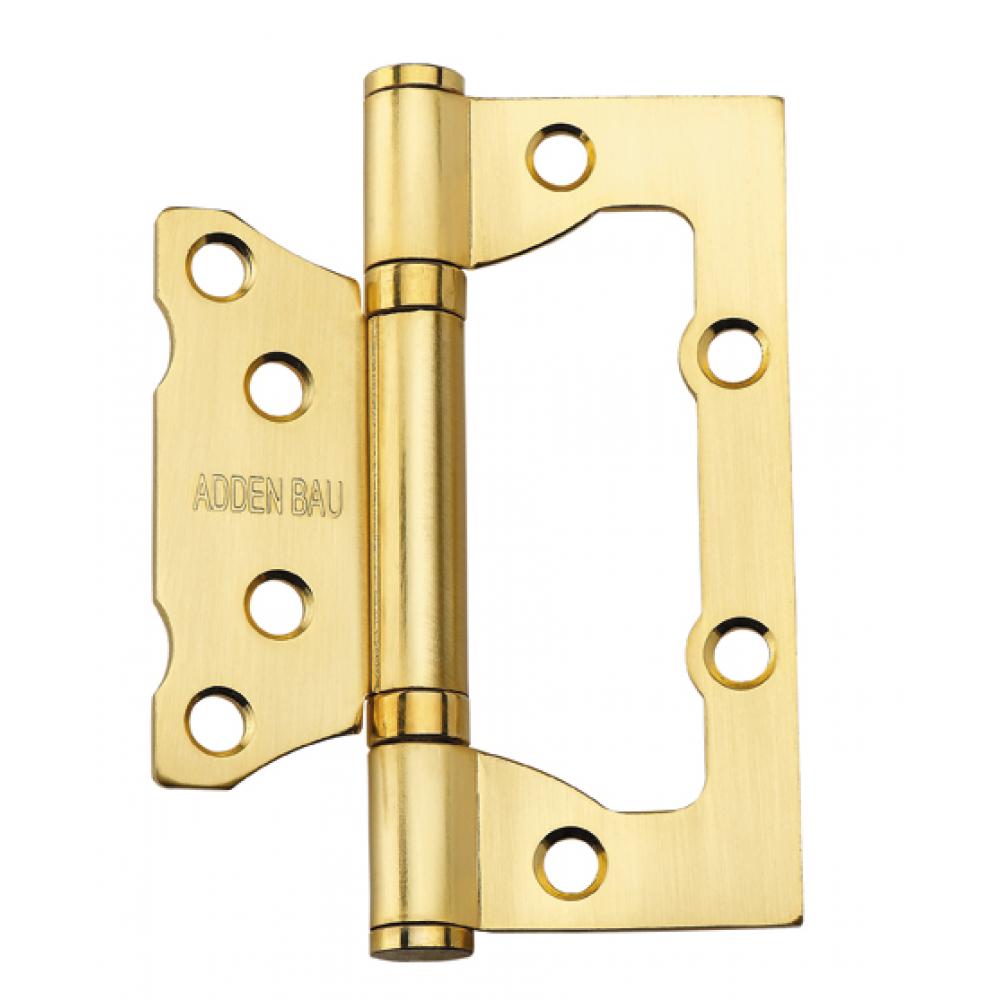

Профессионалы такую петлю именуют карточной, а свое народное название петля для двери бабочка получила за схожесть с крыльями бабочки.

Отличительная особенность данной фурнитуры в том, что ее смежные части при закрывании прячутся друг в друга, соответственно вам не нужно утапливать их в полотно и дверную коробку, ответные части просто накладываются на плоскость.

Накладные петли не врезаются в массив, а лишь прикручиваются к дверям.

Плюсы и минусы накладных петель

  • Первым и едва ли не главным плюсом является простая и быстрая установка карточных дверных петель. Вам не нужно вырезать паз, просто разметили, прикрутили и пользуйтесь;

Под традиционные дверные петли необходимо вырезать паз.

  • Для монтажа требуется минимум инструмента, в крайнем случае, можно обойтись отверткой, карандашом и линейкой;
  • Цена накладной фурнитуры ниже, чем стоимость традиционной;
  • Ассортимент петель бабочка впечатляет. Сейчас их можно выбирать по цвету, по размеру, по виду металла и даже по толщине карты, не говоря уже об имени производителя;
  • Большинство моделей «бабочек» имеют встроенные подшипники, что значительно увеличивает их срок службы, в то время как далеко не все традиционные петли могут похвастаться этим достоинством.

Накладная фурнитура со встроенными подшипниками.

Но наряду с такими ощутимыми плюсами накладная петля для двери бабочка имеет ряд серьезных недостатков:

  • Бабочки изначально создавались для легких пустотелых дверей, по словам специалистов 1 петля может выдержать не более 15 кг веса, соответственно полотно, навешиваемое на 2 петли не должно быть тяжелее 30 кг;
  • Карточная фурнитура относится к классу неразъемных петель, проще говоря, если вам нужно будет снять дверное полотно, то придется выкручивать крепежные саморезы;
  • Петли бабочки очень требовательны к качеству основы, на кривой короб или деформированное полотно они не станут. Даже если вам удастся их туда прикрутить, проживет такая фурнитура максимум месяц;

По отзывам бывалых мастеров, даже очень хорошие и качественные петли бабочки значительно проигрывают обычным навесным моделям (папа-мама). Такую фурнитуру есть смысл устанавливать либо на легкие пустотелые двери, либо как временный вариант.

Естественно кроме карточных петель существует еще ряд других навесов и каждый из них хорош по своему, информацию о наиболее распространенных вариантах дверных петель можно найти «здесь».

Виды накладных петель

Прежде всего, такие петли выпускаются для дверей без притвора и с притвором. В первом случае это прямые карточки, а во втором петля имеет ступеньку под притвор.

Ступенчатая карточная петля для дверей с притвором.

Есть петли левые, правые и универсальные. С универсальными все понятно, их можно ставить на любую сторону, а чтобы определить правые вам нужны петли или левые, станьте лицом дверям и представьте, что вы их открываете на себя. Если планируется крепить полотно справа, значит, нужны правые, а если слева, значит левые.

Петли бабочки бывают левые, правые и универсальные.

Если говорить о действительно качественных моделях, то они делаются из 3 металлов:

  1. Обычная сталь;
  2. Нержавеющая сталь;
  3. Латунь.

Если вам предлагают петли из какого-то «фантастического» сплава за смешную цену, причем с уникальными характеристиками, знайте, вас обманывают и долго такой навес не прослужит.

Карточные навесы могут идти вообще без покрытия, зачастую так выпускают петли из нержавейки или латуни. Кроме того металл может быть хромированным и никелированным. Также широко применяется гальваническое покрытие цинком и порошковое окрашивание.

Порошковое окрашивание хорошо защищает сталь от коррозии.

Если вы хотите сделать явный акцент на дверных петлях, то выбирайте блестящие или чисто белые модели, матовое покрытие менее заметно, зато царапины и мелкие дефекты на нем практически не видны.

Существуют четырех и пятидюймовые петли (в простонародье четверки и пятерки). Длина четырехдюймовых моделей 100 мм, пятидюймовых 125 мм, ширина, как правило, везде одинаковая – 30 мм. Толщина карты колеблется в пределах 2 – 3 мм.

Определить вид бабочки можно по количеству отверстий, четверки имеют 4 крепёжных отверстия на каждой стороне, пятерки 5. Также встречаются петли с двумя и тремя отверстиями, но они больше рассчитаны на мебель, нежели на межкомнатные двери.

Легкие петли предназначены для мебели.

Пару слов о выборе

  • Первое на что нужно смотреть это вес. Петли из латуни, стали и нержавейки не могут быть легкими;
  • Сейчас продаются петли с двумя и четырьмя подшипниками, естественно, чем больше подшипников, тем надежней конструкция;
  • Возьмите петлю в руки постарайтесь расшатать ее в горизонтальной плоскости, как показано на фото ниже. Наличие люфта говорит о низком качестве и плохой подгонке деталей между собой. Дальше этот люфт будет только увеличиваться, меньше его сделать невозможно.

Проверьте чтобы не было люфта в районе подшипника.

Устанавливаем бабочку за 4 шага

Закрепить такую петлю действительно не сложно, но бабочки очень чувствительны к ошибкам при монтаже, плохо установленный механизм очень быстро сломается.

Шаг № 1. Разметка

Сначала нам нужно разметить место установки петли. Абсолютно все петли для межкомнатных и входных дверей устанавливаются на расстоянии 200 – 250 мм от края, причем как сверху, так и снизу. Берем рулетку и на полотне отмечаем карандашом точку, где будет начинаться петля.

Размечаем место установки петли.

Запомните: внутренняя (маленькая) часть петли всегда крепится к дверному полотну, а наружная монтируется на короб.

Дальше нужно поставить метки под саморезы. Карандашом размечать неудобно, лучше для этих целей использовать шило, в этом случае вы как бы накерниваете точку и саморезу уже сложнее уйти в сторону. Вначале намечаете 2 крайние точки, если петля сместиться вы сможете все исправить за счет 2 средних отверстий.

Начальная разметка шилом.

Шаг № 2. Крепление петли к дверному полотну

Загонять саморезы сразу в двери крайне не желательно, вначале под них высверливаются небольшие отверстия. Диаметр сверла должен быть на 1 мм меньше диаметра самореза, стандартный саморез 3,5 мм, значит, сверло берем 2,5 мм.

Высверливаем отверстия под саморезы.

Теперь ставим на место петлю, вкручиваем оба самореза и откидываем ответную планку, чтобы замерить зазоры между краями петли и дверным полотном, они должны быть одинаковыми.

Проверяем зазор.

Если обнаружена ошибка, как в нашем случае, то один из саморезов выкручивается и петля регулируется.

Регулируем зазоры между петлей и полотном.

Дальше ошибку мы будем исправлять за счет средних отверстий. Точно также мы накерниваем шилом одно из средних отверстий, после чего высверливаем и загоняем в него саморез.

Фиксируем петлю после регулировки.

Если петля стоит ровно, то можно засверлить оставшиеся отверстия, загнать в них саморезы и переходить к следующему шагу.

Шаг № 3. Разметка на коробе

В идеале установка петель делается еще до монтажа дверного короба, но если короб уже врезан, то вам придется вставлять в него дверь и регулировать ее положение при помощи клиньев.

Когда все совмещено, отмечаем на коробе точки монтажа петель, причем если вы купили петли такие же, как на фото, то верхнюю и нижнюю шляпки минусуем потому как они выступают за пределы пластины. После чего убираем двери и прорисовываем разметку на коробе.

Разметка на коробе.

Шаг № 4. Крепление петли к коробу

Если к полотну петля крепилась с небольшими зазорами по краям, то к коробу она крепится вплотную. В остальном технология абсолютно такая же:

Крепление петли к коробу.

  • Прикладываете и накерниваете шилом 2 крайних отверстия;
  • Высверливаете отверстия под саморезы и загоняете в них саморезы;
  • Проверяете правильность установки и если все в порядке, загоняете 2 оставшихся самореза.

Установленная петля бабочка.

Не забывайте, что установка петель это только часть дела, за ними еще нужно правильно ухаживать, а главное вовремя смазывать, обо всех тонкостях этого процесса можно узнать «здесь».

Распространенные ошибки

Самое безобидное, что может быть это неправильный отступ от края полотна. Если петли установлены правильно, но слишком близко к краям, то вы просто испортите внешний вид.

Слишком малое расстояние до края полотна.

Следующая и наиболее распространенная ошибка это когда люди путают места установки, маленькую внутреннюю часть петли крепят к коробу, а большую наружную к полотну. Такая установка опасна по нескольким причинам.

Если наружная часть петли проходит по краю полотна, то отверстия будут на расстоянии в пару миллиметров от края, соответственно, стоит вам чуть перекосить саморез и он вылезет сбоку или может попасться сучок и тогда наружная кромка вообще отломится.

Отверстия слишком близко к краю.

При правильной установке, отверстия маленькой части бабочки будут находиться практически по центру дверного полотна, а значит опасаться каких-либо трещин и перекосов не стоит.

Правильная установка петли на полотно.

С коробом дела обстоят не лучше. На фото видно, что отверстия находятся слишком близко, а толщина облегченного короба маленькая, соответственно при нагрузке он может лопнуть.

Внутреннюю часть бабочки крепить к коробу нельзя.

Кроме того, короб к стене обычно крепят анкерами в 3 местах – это две точки под петлями и одна в районе замка. Если сделать все как положено, то у нас останется 2 места, куда можно загнать анкер и прикрыть его петлей, в противном случае анкер будет видно, что также не очень хорошо.

Точки в которые можно загнать крепежные анкера для короба.

Есть еще один нюанс, при монтаже все петли должны быть строго параллельны относительно друг друга, Малейший перекос по вертикали или горизонтали приведет к тому, что дверь начнет «играть» и в конце концов петля лопнет или вырвутся саморезы.

Перекос петли по вертикали и горизонтали недопустим

Вывод

Петли бабочки имеют как своих сторонников, так и противников, причем их примерно поровну, по мнению специалистов, они хороши только для легких конструкций.  На видео в этой статье вы найдете советы по выбору и варианты установки петель.

Наиболее известные производители накладных карточных петель.

Как прикрутить петли бабочки к двери

Установка двери на петли бабочка

Содержание:

В процессе монтажа межкомнатной двери одним из важных этапов является крепление петель и навешивание на них полотна. Фурнитура выбирается из собственных предпочтений с учетом особенностей двери и того, кто будет заниматься установкой. Особой легкостью монтажа отличаются петли-бабочка или карточные петли, которые не требуют скрупулезных токарных работ по врезке фурнитуры. О том, как установить петли «бабочки» на межкомнатную дверь, вы узнаете из этой статьи.

В чем особенности этого типа фурнитуры?

Навесы в виде бабочек контсруктивно состоят из двух неотделяемых частей. При складывании меньший по размеру элемент вкладывается в больший. По этой причине для монтажа фурнитуры нет необходимости оснащения паза. Крепеж осуществляется посредством обычных метизов и не требует профессиональных инструментов и навыков.

Преимущества навесных петель

Обычно петли-бабочки используются в качестве фурнитуры для первого опыта установки межкомнатной двери. Они характеризуются следующими преимуществами:

  • Относительная прочность и износостойкость. Обычно эту фурнитуру изготавливают из н/ж стали или латуни и покрывают гальваническим слоем, обеспечивающим дополнительную устойчивость к механическому износу.
  • Простая установка. Петли не требуют врезки, поэтому для их врезки не требуется помощь специалиста.
  • Комфортность эксплуатации. В конструкцию фурнитуры входят подшипники, которые обеспечивают плавный ход и отсутствие скрипа.
  • Универсальность. Подходят для левого и правого крепления двери.
  • Эстетичный вид. Стильная и современная форма петель хорошо сочетается с многими стилями интерьера. Широкий ассортимент цветов позволяет выбрать фурнитуру в соответствии с оттенком двери.

Для навешивания полотна стандартных размеров достаточно приобрести две петли, рассчитанные на нагрузки от 40 до 100 кг.

Недостатки петель-бабочек

К недостаткам карточных петель можно отнести:

  • Их недостаточную надежность. Ввиду того, что фурнитура располагается с наружной части полотна, ее легко демонтировать с целью взлома.
  • Невозможность прикрутить дверные петли на дверь, оснащенной притворной планкой по всему периметру.
  • Не подходят для навешивания дверей в стиле «техно» с иллюзией отсутствия крепления.

Специалисты выделяют несколько особенностей навесов-бабочек, которые необходимо учесть до установки петель на межкомнатную дверь:

  • необходимость точно прикручивать петли для идеального сложения сторон навеса во избежание неровности двери и проблем при эксплуатации;
  • частое появление небольшого зазора, что является побочным эффектом петельных карт;
  • невозможность снятия дверного полотна без выкручивания метизов.

Лучше всего петли-бабочка подходят для легких межкомнатных дверей. Для навешивания тяжелых межкомнатных или входных конструкций лучше отдать предпочтение другой более надежной фурнитуре.

При анализе преимуществ и недостатков этих изделий необходимо решить, будете ли вы устанавливать петлю «бабочку» или отдадите предпочтение другой, более подходящей фурнитуре.

Как установить петли-бабочки на межкомнатную дверь?

Прежде, чем устанавливать на двери накладную фурнитуру, необходимо подготовить необходимые инструменты. Вам потребуются канцелярский нож, электрическая дрель либо шуруповерт, крепежи и набор сверл.

Схема монтажа

Установка этой фурнитуры начинается с этапа разметки. Для этого необходимо:

  • отмерить 200 мм от верха и низа полотна и приложить петлю;
  • отметить с помощью карандаша места расположения метизов.

Специалисты рекомендуют к полотну фиксировать внутреннюю часть петли, меньшую по размеру. В противном случае разметка второй части фурнитуры на коробке будет осложнена.

Дальнейшие действия выполняются по схеме установки:

  • По отмеченным насечкам высверлить отверстия, диаметр которых чуть меньше, чем соответствующий показатель саморезов.
  • К торцевой части полотна посредством отвертки или шуруповерта прикрутите меньшую половину накладной фурнитуры.
  • Зафиксируйте другую часть навеса на коробке. Для этого предварительно фурнитуру необходимо полностью раскрыть, приложить к брусу и выполнить соответствующую разметку.
  • После установки критически оценить качество проведенной работы.

Нюансы правильной установки

При креплении метизов следует соблюдать одинаковое расстояние между крепежом на разных частях карты. В случае, если с одной стороны закреплять их ближе, а с противоположной стороны — дальше, это проявится в проблемах при эксплуатации. Для того, чтобы это можно было исправить правильный монтаж следует производить в надежном месте полотна, где заложен специальный деревянный брус. Если высверлить отверстие в другом месте, то можно испортить само полотно. Это приведет к необходимости полной замены двери.

Если правильно крепить фурнитуру, то составные фрагменты петель должны без зазоров и погрешностей войти один в другой. При этом внешняя карта ровно ложится на торец дверного полотна. Если это условие не соблюдается, значит при установке фурнитуры была допущена ошибка, которая негативно отразится на эксплуатации конструкции. Устранить дефект специалисты рекомендуют посредством подкладывания тонкого отрезка картона под петлю.

В продаже можно встретить навесы, в которых карты расположены не в единой плоскости, а имеют расхождение внутренней и внешней частей в 1 мм. Их эксплуатация отличается в удобстве, а монтаж осуществляется по той же методике, описанной ранее.

Что делать, если был выявлен дефект при работе петли-бабочки?

Петля-бабочка имеет настолько простую и лаконичную конструкцию, что идеально подходит для установки начинающим мастером. Как правило, при недостатке или полном отсутствие опыта столярных дел, имеют место некоторые ошибки в монтаже. Заметить их можно не сразу, но вскоре при эксплуатации конструкции они проявят себя в скрипе, самопроизвольном раскрывании двери или, напротив, в затрудненном закрывании полотна. Опытные мастера утверждают, что каждый дефект можно исправить своими руками.

Выявленный дефект в эксплуатации двери

Дверь при использовании скрипит, открывается в самопроизвольном порядке, быстро изнашиваются петли и облицовка полотна

Крылья петель неплотно прилегают к торцу или к коробке двери. Скорее всего, остались избыточные зазоры и петля «гуляет»

Исправляется дефект подкладыванием небольшого отрезка картона таким образом, чтобы свободная часть петли плотно прилегала к поверхности полотна или короба

Дверь в процессе эксплуатации не закрывается до конца

Необходима замена петель, в которых крылья не расположены в единой плоскости

Старая фурнитура заменяется навесами подходящего типа. Другой способ – подкладывание небольшого куска картона с внутренней стороны конструкции.

Невозможно плотно закрыть дверь

Провисание верхней петли. На этапе подготовки к монтажу не был предусмотрен правильный зазор (больший по величине) со стороны замка

Проблема чаще выявляется на конечной стадии монтажа полотна и коробки, когда изменение может навредить внешнему виду изделия. В качестве выхода рекомендуют утопление внешней карты в дверную коробку.

Выводы

Ставить накладные навесы лучше всего на легкие межкомнатные двери, к функциям которых не предъявляются повышенных требований. Они очень декоративны и просты в монтаже, однако не способны выдержать массивной конструкции и прослужить долго в условиях повышенного износа. Для входных и тяжелых дверей рекомендуется выбрать более устойчивую к износу и взлому фурнитуру.

Это видео недоступно.

Очередь просмотра

Очередь

  • Удалить все
  • Отключить

Как установить петли бабочки на межкомнатную дверь

Хотите сохраните это видео?

Пожаловаться на видео?

Выполните вход, чтобы сообщить о неприемлемом контенте.

Понравилось?

Не понравилось?

Текст видео

Всё для установки петлей бабочек на двери на сайте Инструментомания – http://bit.ly/instrumentomania
Как установить петли бабочки на межкомнатную дверь!
Установка петлей бабочек и их появление на строительном рынке значительно облегчила процесс монтажа межкомнатных дверей. Это значительно упрощает ремонт квартир под ключ. Теперь не надо врезать петли в коробку двери, надо просто крепить петли-бабочки поверх коробки и полотна. И мы все подробно покажем в видео №303 «Как установить петли бабочки на межкомнатную дверь».
Но в начале ролика мы познакомим Вас с нашим новым партнером интернет-магазином «Инструментомания»:
Для зрителей канала у нас есть специальный промокод на скидки:
guysstone
Промокод даст Вам возможность покупать необходимый инструмент, в том числе для установки петлей бабочек, по средней оптовой закупочной цене, которая указана в карточке товара.
Сама же установка петлей на дверь пройдет в несколько этапов:
• Разметка петлей на полотне двери, с учетом технических зазоров.
• Перенос разметки на коробку межкомнатной двери.
• Потом надо установить накладные петли-бабочки на полотно, с помощью шуруповерта.
• После чего мы крепим петли и коробке двери.
В монтаже петлей бабочек нет ничего сложного, просто надо учитывать все мелкие нюансы.
И это пособие даст ответ, как установить/крепить петли бабочка на межкомнатную дверь своими руками при ремонте квартиры под ключ!

Новое видео в нашей группе ВК об установке наружных петлей бабочек на двери – https://vk.com/guysstone
Наш Инстаграм с эксклюзивными фото из мира ремонта и отделки квартир под ключ – https://www.instagram.com/guys_stone_/
Файл Excel с навигацией по каналу и ссылками на все видео о ремонте квартир – https://yadi.sk/i/NExnOhQD3HWJMD
Видео №303 «Как установить петли бабочки на межкомнатную дверь» – https://www.youtube.com/channel/UC5wB.

How to install butterfly loops on the interior door!
The installation of butterfly loops and their appearance on the construction market greatly facilitated the installation of interior doors. This greatly simplifies the repair of turnkey apartments. Now you do not need to cut the hinges in the door box, you just need to fasten butterfly loops on top of the box and the canvas. And we all show in detail in the video №303 “How to install butterfly hinges on the interior door.”
But at the beginning of the video, we will introduce you to our new partner, the online store “Instrumentalia”:
For channel viewers we have a special promotional code:
guysstone
The promotional code will give the opportunity to buy the necessary tool, including for the installation of a loop of butterflies, at an average wholesale purchase price, which is indicated in the item card.
The very same installation of a loop on the door will take place in several stages:
• Laying a loop on the door leaf, taking into account technical clearances.
• Transfer markings to the box interior door.
• Then you need to install butterfly loops on the canvas, using a screwdriver.
• After which we fasten the hinges and the door box.
There is nothing difficult in the installation of a loop of butterflies, just need to take into account all the small nuances.
#ПетлиБабочка #МежкомнатнаяДверь #Инструментомания

Как правильно монтировать петли в виде бабочки на дверь

Существует множество приспособлений, с помощью которых дверное полотно крепится на лутке. Самыми древними и распространенными являются дверные петли. Они могут отличаться размерами, материалом изготовления и цветом, быть скрытыми или украшать дверь как элемент декора.

Чаще всего монтаж этой фурнитуры реализуется путем врезания на небольшую глубину, подразумевает некоторые знания и умения. Намного проще дело состоит при выборе петли типа бабочки, которая просто прикладывается в место установки и прикручивается при помощи обычной отвертки саморезами, входящими в комплект.

Особенности конструкции петель-бабочек

Петли-бабочки относятся к разряду карточных, т. е. главной деталью являются плоские металлические пластины с цилиндрическими элементами, соединенные между собой втулкой с высокоточной осью. В местах соприкосновения цилиндров размещают пластиковые прокладки.

В отличие от остальных изделий карточного типа, одна пластина бабочки имеет форму прямоугольника с полой центральной частью, а вторая повторяет по форме и размеру эту полость. Так обеспечивается полное вхождение их друг в друга. Толщина изделия меньше аналогов, а монтаж фурнитуры реализуется без врезания в полотно.

Такая конструкционная особенность позволяет достичь плотного прилегания торца двери к коробке без зазоров даже при поверхностном монтаже, поэтому установка петель-бабочка на межкомнатные двери распространена, если работы производятся собственноручно.

Когда только изделие появилось на рынке, это были простые механизмы, способные двигаться лишь в горизонтальной плоскости. Позже бабочки усовершенствовались и стало возможным регулировать пластины относительно друг друга по вертикали, т. к. часто функции выставления двери ниже или выше необходимы.

Плюсы и минусы использования

Универсальные конструкции петли типа бабочки имеет множество преимуществ:

  1. Для установки не нужно предварительно вырезать в полотне и коробке выемок для того, чтобы утопить фурнитуру.
  2. Длительный срок службы благодаря использованию качественных сплавов при изготовлении втулок и осей.
  3. Чтобы установить дверь на петли-бабочки, понадобится самый простой измерительный инструмент и обычная отвертка.
  • Если дверь с притвором, существуют модели со специальными изгибами.
  • Несмотря на простой монтаж, обеспечивается плотное прилегание к коробке и качественное функционирование.

К недостаткам относится следующее:

  1. Петли не используются для входных и межкомнатных дверей с большим весом. Их целесообразнее применять для легких пустотелых дверей.
  2. Поверхность, на которую будет устанавливаться изделие, должна быть ровной.
  3. Обе половинки петли соединяются на производстве и неразъемные, поэтому для того, чтобы снять дверь, нужно будет открутить саму бабочку.

Процесс монтажа

Чтобы прикрутить петли-бабочки к двери своими руками необходимо подготовить следующий инструмент:

Поскольку петли не имеют предназначения по стороне открывания, при приобретении нужно только выбрать желаемый цвет и размеры, форму цилиндров и пластин, их внешний вид.

Разметка

Монтироваться главная фурнитура начинает с определения места расположения и нанесения разметки. Для этого необходимо вооружиться карандашом или шилом. Затем расположить полотно рабочим торцом вверх.

Сначала от верхнего и нижнего края двери нужно отмерить 20-25 см и нанести отметку, которая будет указывать, где должна быть фурнитура. Если есть желание снять нагрузку на верхний элемент, нижнюю петлю лучше поднять немного выше.

Затем бабочку прикладывают к месту планируемого расположения и с помощью шила оставляют отметки по центру отверстий на наружной пластине, тем самым обозначая точки вворачивания саморезов.

Финальным этапом подготовительных работ можно считать просверливание отверстий под крепежи в обозначенных местах. Если в наличии нет шуруповерта или дрели, этот этап не реализуют.

Крепление петли к дверному полотну

Как и все накладные дверные петли, изделие в форме бабочки просто прикладываем на поверхность торца в отмеченных местах и прикручиваем саморезами, которые входят в комплект.

Если под крепежи просверлены отверстия, вкручивание происходит легко и быстро. Однако можно произвести ввинчивание саморезов сразу в цельный материал, что потребует затрат сил и времени, но спасет ситуацию, если в наличии нет дрели.

Поочередно производится установка обеих петель.

Разметка на коробе

Для нанесения разметки на дверной коробке лучше всего поставить дверь с уже прикрученными петлями так, чтобы она расположилось в проеме правильно по высоте и глубине. Зазор между полотном и луткой должен быть минимальным. Затем карандашом или шилом наносят отметки в местах вкручивания крепежей.

Дальше необходимо петли снять, расположить их в месте уже проставленных разметок и произвести финальную проверочную прорисовку.

Если у исполнителя есть нужный инструмент, просверливают отверстия под крепежные элементы.

Крепление петли к коробу

Монтаж петли на ровную коробку происходит аналогично креплению к полотну — фурнитура прикладывается к поверхности, ввинчиваются крепежи. Однако часто для межкомнатных дверей используются старые проемы с уже находящейся там многие годы деревянной конструкцией, которая со временем могла деформироваться или утратила ровную поверхность под слоями краски.

Недостатки петель, которые требуют врезки, в этом случае играют положительную роль — место зачищается, выемка выравнивается, а механизм отлично ложится на поверхность.

Возможные проблемы при установке бабочки можно решить несколькими способами:

  1. Снять верхний слой древесины с помощью рубанка или шлифовальной машинки с последующей полировкой и нанесением лакокрасочных средств.
  2. Хорошим решением может стать подкладка под механизм деревянной щепки, которая заполнит неровность под какой-то ее частью.

Чтобы навесить дверь, вначале следует надежно закрепить внутреннюю часть петли на коробку, а потом произвести прикручивание непосредственно к полотну в уже готовые отверстия. На этом этапе может понадобиться помощь кого-то из жильцов дома, чтобы придержать дверь.

После завершения проверяют наличие плотного сцепления и вхождения одного элемента в другой, отсутствие перекосов и защемлений. Если все сделано правильно и результат положительный, подтягивают крепежные элементы в полотне и коробке до полного их утопления в выемках на пластинах.

Как установить петли-бабочки: особенности монтажа накладных петель

В некоторых случаях при установке дверей вместо традиционных петель используются так называемые «бабочки» или, иными словами, накладные модели. Эти изделия имеют ряд отличительных особенностей, которые напрямую влияют на способ их монтажа.

Особенности изделия, преимущества и недостатки

Для начала необходимо разобраться в сути конструкции петель-бабочек. Они относятся к разряду карточных моделей, по виду эти детали напоминают бабочку, за что и получили такое название.

Стандартные врезные петли устанавливаются заподлицо, то есть необходимо сделать углубление в двери и коробе, сняв несколько миллиметров материала. Накладные виды в этом плане имеют кардинальные отличия, их можно крепить непосредственно на саму облицовку полотна, без предварительной подготовки поверхности.

Подобная установка накладных моделей петель без врезки возможна благодаря ряду нюансов. Дело в том, что при закрывании двери обе половинки креплений должны обеспечивать плотное прилегание торца полотна к лутке. В данном случае это возможно благодаря конструкционным особенностям пластин. В обычных изделиях они прямые и поэтому их нужно углублять в материал. Здесь же две половинки представляют собой элементы целой пластины, они вырезаны таким образом, чтобы при закрывании одна часть входила в другую, не образуя зазоров.

Главным преимуществом накладных петель является их простота монтажа, достаточно лишь определить их положение и закрепить с помощью саморезов. Однако стоит учитывать и ряд минусов.

  • двери не снимаются с шарнира, то есть в случае возникновения такой необходимости петли придется полностью выкручивать;
  • со временем могут возникать перекосы, препятствующие движению полотна;
  • данные модели подходят только для установки легких дверей;
  • для их монтажа требуется идеально ровная поверхность.

Особая конструкция данных моделей позволяет производить монтаж без врезки, но такой способ установки имеет свои минусы

Именно в связи с этими моментами в основном используются врезные модели. Если же вы устанавливаете двери в первый раз, накладные варианты будут для вас оптимальным выбором.

Методика установки

Давайте рассмотрим, как производится установка таких креплений. Для монтажа «бабочек» вам понадобится минимальный набор инструментов:

Для начала вам нужно определить места для привинчивания петель, для этого отмерьте с помощью рулетки примерно 20-25 сантиметров от верхнего и нижнего края двери, это и будет исходная точка для каждой петли. Нижнюю лучше крепить дальше от края, чтобы снизить нагрузку на верхнюю часть фурнитуры.

Так как установка петель производится без врезки, сразу же приложите пластину к торцу полотна и наметьте шилом расположение отверстий. Затем аккуратно просверлите их для того, чтобы в дверь можно было без труда закрутить саморезы.

Последовательность установки петли-бабочки

После первичного монтажа нужно определить расположение пластин на коробке двери. Для этого нужно приложить полотно и примерно наметить их позиции. Затем открутите петли и уже более точно отметьте места для сверления.

После того как все отверстия будут готовы просто приложите полотно к проему и прикрутите обе пластины саморезами. Проверьте ход двери, так как в некоторых случаях могут возникнуть дефекты, которые, впрочем, несложно устранить.

Возможные проблемы и способы их решения

Так как идеально установить петли-бабочки без врезки можно только в условиях наличия ровного полотна и прямой лутки, в процессе работ могут возникнуть некоторые недочеты. Одной из самых распространенных проблем является образование зазора между пластиной и коробом. В это случае дверь не будет плотно закрываться, а со временем вся конструкция расшатается и будет затирать порог.

Чтобы решить данную проблему вам понадобится прокладка, её можно изготовить из щепы, картона, резинки или использовать обычную спичку. Конечно, это несколько скажется на качестве соединения, но зато вы сможете довести петли до нужного положения.

При соблюдении правил монтажа дверь будет плотно прилегать

Некоторые накладные петли имеют дополнительную деталь в своей конструкции, которая позволяет смещать стороны изделия для обеспечения плотного смыкания половинок пластины.

Если этот способ вам не подходит, придется несколько доработать конструкцию, превратив накладные «бабочки» в полунакладные. Иными словами, одну их часть придется немного утопить. Обычно врезают большую пластину на коробе. Сделать столь незначительный срез довольно непросто, особенно если учитывать форму изделия.

Если монтаж был произведен правильно, двери будут двигаться бесшумно и плотно притворяться. В противном случае лучше заменить «бабочки» на стандартные врезные изделия.

Рекомендуем посмотреть видео:

Как установить петли бабочки на межкомнатную дверь

Фурнитура – неотъемлемая часть двери. Без нее невозможно нормальное функционирование, открывание и закрывание дверного полотна. Технические достижения дают возможность производить разные по конструкции петли, в том числе и накладные в виде бабочки.

Особенности конструкции

Петли бабочки относят к разряду карточных петель. Внешне они напоминают крылья бабочки, за что и получили свое название.

Петли бабочки устроены так, что при закрывании двери одна их часть встраивается в другую. В закрытом положении обе части фурнитуры могут быть в одной плоскости или раздвинутыми на 1 мм относительно друг друга. Специалисты рекомендуют выбирать второй вид конструкции, поскольку они удобнее в использовании и монтаже.

Петли бабочки могут быть двух видов: для дверей с притвором и без него. В первом случае они имеют дополнительный изгиб.

Приобретая петли, обращайте внимание на фирму производителя. Предпочтение лучше отдавать тем маркам, которые хорошо зарекомендовали себя на рынке дверной фурнитуры. Дешевые петли могут быть выполнены из некачественных материалов. Это приведет к их деформации в процессе установки и эксплуатации.

Достоинства и недостатки

Петли-бабочки монтируются легче, чем любые другие виды петель. В этом их основное преимущество. Под них не нужно делать углубления, срезая стамеской материал. Кроме того, в их пользу говорят невысокая стоимость, привлекательный внешний вид и возможность установить на межкомнатные двери, открывающиеся как вправо, так и влево.

Но, несмотря на легкость монтажа и прочие достоинства, они имеют ряд недостатков. Стоит выделить следующие из них:

  • в силу конструкционных особенностей подходят только для установки на легкие по весу межкомнатные двери;
  • в ходе использования возможны деформации, которые сделают открывание и закрывание дверей затруднительным или невозможным;
  • петли не снимаются с шарниров, поэтому для снятия двери их нужно выкручивать;
  • поверхность, на которую крепится фурнитура, должна быть идеально ровной.

После установки, зазор между полотном и коробом может быть несколько больше, чем требуется. Это связано с тем, что они накладываются на полотно, а не врезаются в него.

Установка петель бабочек

Правильная установка минимизирует недостатки и сохранит достоинства петель. Она должна быть выполнена идеально ровно. Недочеты, допущенные при разметке, исправить сложно. Фиксировать петли нужно надежно, без выглядывания шляпок саморезов и наклонов при креплении.

Чтобы установить петли, не нужно делать углубления в полотне и коробке. Это значительно упрощает процесс монтажа и существенно экономит время. Поэтому эта работа по силам даже тем, у кого нет опыта. В остальном же монтаж не отличается от крепления обычных петель.

Чтобы установить фурнитуру понадобится минимальный набор инструментов, который имеется в любом доме:

  • рулетка, карандаш;
  • отвертка или шуруповерт;
  • дрель, сверло.

К торцу полотна снизу и сверху на расстоянии 20 см от края прикладывается петля, и отмечаются места для отверстий под шурупы. Дрелью и сверлом на отметках делаются углубления. Они необходимы для того, чтобы избежать растрескивания материала при вкручивании шурупов. Кроме того, углубления зададут направления для их движения, чтобы саморезы были вкручены ровно под углом 90 градусов. К полотну желательно крепить внутреннюю часть петли бабочки, иначе потом будет трудно отмечать на коробочном брусе место расположения фурнитуры.

На коробке также линейкой отмеряется нужное расстояние и карандашом наносятся отметки для углублений под саморезы. При этом нужно учесть ширину зазора между полотном и коробкой, полотном и полом или порогом.

Петли бабочки имеют неразборную конструкцию. Поэтому их монтируют на полотно и коробку, после чего готовую конструкцию устанавливают на место.

Возможные проблемы при установке

При установке петель бабочек часто возникает такая проблема, когда планка ложится на дверь не полностью. Если оставить их в таком состоянии, то в результате при эксплуатации петли будут складываться не полностью, и полотно будет пружинить, или, как говорят специалисты, играть. Исправить недостаток можно, если подложить под планку тонкие полоски картона или резинку.

Подкладывать картон нужно там, где петля плотно прилегает к двери. Таким образов она немного приподнимется с одной стороны и ляжет ровно с другой.

Если у вас нет опыта в работе с дверными петлями, но вы хотите заняться их креплением самостоятельно, то петли бабочки отлично подойдут для первого знакомства с процессом монтажа фурнитуры. Но стоит обратить внимание, что опытные мастера предпочитают им врезные петли.

Как установить петли бабочки?

Петли-бабочки – это очень удобная конструкция, благодаря которой внутренние двери в помещение плотно закрываются, обеспечивая повышение звуко- и теплоизоляции без всякой врезки. Смысл и характерная особенность такого крепёжного элемента – принцип паззла. Одно крыло петли как бы вырезано по форме из середины другого, поэтому когда «книжка» закрывается, получается один слой металла, а не два. Деталь надёжно крепится с обеих сторон болтами (как правило 4 штуки на каждую карту, всего 8) к полотну дверей и мебели.

Данный вид дверной фурнитуры очень экономичен и доступен, имеет весьма привлекательный внешний вид, лёгок в обращении, а также не требует зачистки дверных массивов, что является большим плюсом для крытых дверей из ДВП и ДСП. Однако не стоит забывать, что такие петли подходят только для лёгких композитов и могут деформироваться под грузным весом или на неровных поверхностях. Разбираться такая конструкция не может, поэтому при необходимости снять дверцу, придётся вывинтить крепление, однако особой сложности или вреда это не составит.

Как установить петли бабочки на межкомнатную дверь самостоятельно?

В обращении данный элемент совсем прост, поэтому даже хозяин-любитель без опыта в ремонте или мастерении справится с монтажом данного крепления, а значит, у вас быстро и без проблем появится межкомнатная дверь. А есть ли какие-то особые секреты в том, как правильно поставить петли бабочка в домашних условиях? Давайте разберёмся.

  1. Перед тем, как поставить петли бабочки на дверь, чтобы избежать деформаций, необходимо выполнить тщательную разметку. Для этого понадобятся карандаш и рулетка. Сопоставьте дверцы строго друг напротив друга, с учётом зазоров по верхней и нижней кромке, в противном случае дверь не сможет прикрываться плотно или будет прыгать.
  2. Крепление производится снизу и сверху с отступом 20 см от края дверного полотна. Строго обводятся контуры фурнитуры и отверстия для шурупов.
  3. Точки под шурупы отмечаются сверлом, чтобы в дальнейшем дверное полотно не трескалось под воздействием крепежа, а саморезы входили ровно под прямым углом. Здесь пригодятся дрель или отвёртка и шурупы.
  4. Обычно большее внешнее крыло фурнитуры крепится к лутке, а меньшее – к торцу самой двери.
  5. Поскольку петли не разбираются, монтаж происходит поочерёдно.

Если вы не профессионал, но хотите узнать, как поставить петли бабочка на дверь – видео вам в этом поможет. Но никогда не стыдно вызвать специалиста. Качественно выполненная работа служит долгие годы.

Укрепление и ремонт мебели

Помимо межкомнатных дверей, такая лёгкая фурнитура отлично подходит и для мебели. Если вы хотите создать шкаф своими руками или отремонтировать дверцы любимых предметов мебели, изучите, как поставить мебельные петли на дверь, это станет очень полезным.

Поскольку мебельные предметы обычно изготавливают из прессованной стружечной древесины (проще говоря, МДФ, ДСП и фанеры), использование накладных петель полностью оправдано: врезные петли могут повредить полотно коробки и дверцы, а обычный крепёж прекрасно справляется со своей функцией и плотно сидит в композите, благодаря лёгкому весу прессованных деревянных плит.

Данные петли выпускаются в различных размерах, в том числе, можно подобрать миниатюрные, специально для тонких дверок шкафов и тумбочек. Отличия, как крепить петли бабочки к мебельным изделиям нет, принцип монтажа тот же:

  • строгая разметка под прямым углом;
  • учёт зазоров и чёткое сопоставление элементов;
  • поочерёдное крепление: сначала петля ввинчивается на дверцу – затем конструкция закрепляется в коробке шкафа.

как правильно их навесить и прикрутить, видео-инструкция

Разделы статьи:

Существует множество видов петель на двери, но наиболее просто установить петли-бабочки на межкомнатные двери. Данный механизм отвечает за открывание, закрывание двери, а также за плотность прилегания ее к коробке. Но перед, тем как самостоятельно приступать к установке петель, стоит разобраться с их конструкцией и если она покажется сложной в монтаже, то лучше это дело доверить специалистам.

Особенности петель

Петли-бабочки состоят из двух частей. Во время их складывания меньшая часть вкладывается в большую. Поэтому монтаж петель типа «бабочка» на межкомнатные двери не требует оснащения паза. Крепятся навесы с помощью метизов и для этого не требуется использования каких-либо профессиональных инструментов.

Преимущества и недостатки петель

Перед тем, как повесить межкомнатную дверь на петли «бабочка», стоит разобраться, какими же преимущества в сравнении с другими типами они обладают:

  • Высокой износостойкостью. Фурнитура изготавливается из нержавеющей стали или латуни. Для повышения устойчивости материал покрывается гальваническим слоем;
  • Для установки не требуется помощь специалиста, петли крепятся без предварительной врезки;
  • Полотно на петлях бабочках обладает плавностью хода благодаря подшипникам, входящим в конструкцию фурнитуры;
  • Крепятся как на левую, так и на правую сторону;
  • Отлично сочетаются с разными стилями в интерьере благодаря широкой цветовой палитре петель.

Перед тем, как поставить петли типа «бабочка» на межкомнатную дверь, стоит посмотреть видео с их обзором и учесть некоторые их недостатки в процессе эксплуатации. Среди них стоит выделить:

  • Дверь легко снять, поскольку фурнитура находится с наружной стороны;
  • Если на двери оснащена притворная планка, петли-бабочки прикрутить не получится;
  • Наблюдается частое образование зазоров, что является своего рода побочным эффектом.

При анализе недостатков и преимуществ стоит для себя решить: прикручивать петли бабочки или применить более подходящую фурнитуру.

Монтаж петель-бабочек

Как прикрутить петли в виде бабочки к межкомнатной двери? Главное — следовать пошаговой инструкции. В противном случае могут возникнуть проблемы с совместимостью полотна и коробки или с замочным углублением.

Перед тем, как крепить начать петли-бабочки на межкомнатную дверь, стоит подготовить все инструменты, которые понадобятся во время монтажа:

  • Саморезы;
  • Шило;
  • Шуруповерт;
  • Сверла по дереву;
  • Рулетка;
  • Канцелярский карандаш.

После этого можно приступать к непосредственной установке навесов.

В первую очередь необходимо определиться со стороной установки петель на двери: с правой или с левой, после чего можно делать разметку. От нижнего и от верхнего края полотна отмечается 20-25 см, которые и станут основой для крепления фурнитуры.

Поскольку данный тип механизма не требует врезки, петли прикладываются к торцу полотна в размеченном месте и при помощи карандаша отмечаются точками места, которые затем просверливаются дрелью.

Если не очень понятно как разметить и навесить дверь на петли бабочка, то стоит посмотреть видео для наглядного примера.

После того, как отверстия просверлены, с помощью саморезов петли прикручиваются к двери и к коробке. Требуется навесить полотно и проверить плавность его хода, чтобы не было постороннего шума. В случае выявления какого-либо дефекта полотно снимается и устраняется неполадка, чтобы избежать в будущем перекоса.

После того, как были установлены петли бабочки на межкомнатную дверь, вся фурнитура смазывается. На первый взгляд может показаться что все сложно, но на практике все намного легче, понятней и можно справиться без помощи специалиста за короткое время.

Главное в монтаже петель – правильно разметить полотно. Как говорится: «Семь раз отмерь, раз отрежь».

Трудности во время монтажа

Во время установки могут возникнуть некоторые трудности, на которые оказывают влияние внешние факторы. Может образоваться зазор между петлей и косяком двери. В этом случае дверь не будет плотно закрываться, но выходом из сложившейся ситуации станет небольшой кусок картона или спичка, играющие роль своеобразной прокладки. Таким образом можно избавиться от зазора.

Нюансы установки

Во время крепления метизов между крепежом на разных частях карты необходимо соблюдать одинаковое расстояние. Если же этого не сделать, то в дальнейшем могут возникнуть проблемы с эксплуатацией.

Монтаж петель проводится в надежном месте на двери, там, где есть деревянный брус. Если же это сделать в другом месте, то можно только испортить дверное полотно и в дальнейшем необходимо будет проводить его замену.

К креплению частей навесов необходимо подойти со всей ответственностью, чтобы в результате обе части без проблем состыковались. Петли-бабочки для межкомнатных дверей должны ровно ложиться на торец полотна если установка прошла правильно.

Также в продаже можно встретить петли, карты которых имеют внутреннее и внешнее расхождение в 1 мм. Такой тип намного удобней в эксплуатации, а монтаж проводится по такой же методике.

Возможные проблемы при работе петли-бабочки

С тем, как правильно ставить петли-бабочки на внутренние двери, может разобраться даже новичок. Они имеют простую и лаконичную конструкцию, но все же при не наличии опыта столярного дела могут возникнуть некоторые ошибки, которые проявятся со временем в виде скрипа, самопроизвольного открывания полотна или, наоборот, тугого закрывания.

Если дверь скрипит или непроизвольно открывается, то причина может крыться в неплотно прилегающих крыльях петли к торцу или к коробке. Для исправления данной неприятности стоит подложить под петлю небольшой кусок картона, чтобы она плотно прилегла к коробу или полотну.

Если дверь не закрывается до конца, значит стоит провести замену петель, которые не расположены в единой плоскости. Навесы стоит заменить на более подходящие под данную конструкцию.

Если полотно невозможно закрыть плотно, значит провисает верхняя петля. Это может свидетельствовать о том, что во время проведения установки петель не был соблюден правильный зазор, то есть был сделан больше, нежели это нужно.

Данная проблема в основном дает о себе знать тогда, когда все работы по монтажу окончены и при переделывании можно нанести значительное повреждение полотну. В этом случае специалисты рекомендуют утопить внешнюю карту в дверную коробку.

Перед решением вопроса как устанавливать петли-бабочки на межкомнатные двери стоит изучить все их преимущества и недостатки, чтобы окончательно убедиться в необходимости установки данного типа фурнитуры. Также специалисты советуют, особенно новичкам, просмотреть видео по правильному монтажу, чтобы избежать повреждения полотна, провисания, образования зазора и других неприятностей, возникающих вследствие несоблюдения правил по установке петель-бабочек.

Установка ручного инструмента встык | Популярный журнал Woodworking

Мы можем получать комиссию, когда вы используете наши партнерские ссылки. Однако это не влияет на наши рекомендации.

Ниже приведена врезка из моей статьи «Медицинский кабинет» из июньского выпуска журнала Popular Woodworking Magazine за июнь 2016 года — как установить стыковые петли с помощью ручных инструментов (и, конечно, есть и другие методы … но я так делаю Это).

— Меган Фицпатрик

1.Найдите. Петли, как правило, устанавливаются в этом типе конструкции так, чтобы створки совпадали с дверными направляющими. Поэтому я использую комбинированный квадрат, чтобы выровнять вещи. Я всегда начинаю с двери, а не с дела.

2. Марк. Крепко удерживая петлю левой рукой, используйте нож для маркировки, чтобы надрезать края. Серия легких разрезов будет эффективнее, чем одна глубокая. Теперь установите калибр резки на точную толщину листа и отметьте глубину паза. (Я нарисовал здесь линии карандашом для удобства просмотра.)

3. Чоп. Сделайте серию надрезов в отходах стамеской и используйте инструмент, чтобы углубить края, которые вы отметили своим ножом (конечно, скос в отходы).

4. Очистить. Опустите лезвие плоскости маршрутизатора в базовую линию, затем затяните его. Несколько проходов рубанком поднимут отходы и сгладят дно паза. (Вы также можете установить плоскость фрезы на толщину створки петли и использовать плоскость для разметки нижней части паза вместо режущего калибра.)

5. Отверстия для винтов. Опустите петлю в паз и отметьте отверстия для винтов, затем просверлите. Будьте осторожны, чтобы не просверлить перекладину.

6. Винты. Прикрутите петли на место; немного воска на нитках облегчит задачу. (Обычно в это время я устанавливаю только верхний и нижний винты; это экономит время при снятии оборудования перед нанесением отделки.)

7. Отметьте тушу. Теперь установите дверь в проем так, чтобы желаемый откос был закреплен сверху и снизу.Крепко удерживайте дверцу на месте. Зафиксируйте плоскость маркировочного ножа на корпусе петли и сделайте надрез. Сделайте то же самое для других петель. Я всегда отмечаю нижнюю часть листа. Это привычка, которая удерживает меня от прорезания паза не на той стороне моей отметки (это больше для меня страх, когда есть еще и средний шарнир).

8. Узкий материал. Процесс создания пазов для петель по бокам такой же, как и для двери, за исключением того, что если вы хотите сохранить небольшое количество древесины за пазом для петель, зажать кусок позади него для поддержки во время рубки.Если вы этого не сделаете, он обязательно вырвется. Однако нет ничего постыдного в том, чтобы просто разрезать паз на всю толщину стороны.


Рекомендации по продукту

Вот некоторые расходные материалы и инструменты, которые нам необходимы в повседневной работе в магазине. Мы можем получать комиссию с продаж по нашим ссылкам; однако мы тщательно отбирали эти продукты на предмет их полезности и качества.

Как установить и установить стыковые петли

Изучите технику Garrett Hack по установке стыковых петель, которая выдержит испытание временем.

Установка стыковых петель

Изучите проверенную временем методику установки, пожалуй, самого популярного типа петель, от редактора Fine Woodworking Гарретта Хака.

Когда дело доходит до поиска шарнира, который обеспечивает долговечность, чистый внешний вид и простую установку, Garrett Hack считает, что «шарниры с торцевым выступом не превзойдут». В то время как каталоги по деревообработке предлагают широкий выбор стилей, отделок и размеров, когда дело доходит до изысканной мебели, Hack выбирает высококачественные латунные петли.Недорогие петли изготавливаются путем прижатия тонкого листового металла вокруг пальца, чтобы сформировать поворотный кулак, что приводит к неаккуратному действию петли. Экструдированные петли более высокого класса намного плотнее, поскольку шарнир соединяется вместе, а затем просверливается за один раз для более точной посадки петли. И хотя сталь, безусловно, прочнее, латунная фурнитура обычно лучше смотрится на красивой мебели, со временем образуя приятную патину.

Расположение врезки стыковой петли

Используйте разметочные щупы и маркировочный нож для точных линий разметки.Для большей точности снимайте все свои настройки прямо с петли.

1) Разложите по ширине

Установите первую отметку ширины петли. Установите его примерно на 1/32 дюйма. не доходя до центральной линии шарнирного сустава. Линии светлого карандаша в конце паза указывают, где следует останавливать обрезку маркировочного калибра.
При нанесении меток установите ширину паза немного меньше ширины створки по центру стержня петли, чтобы стержень и кулак немного выступали.

Иногда я сначала прорезаю корпус или раму, прежде чем они приклеиваются, а потом переношу их на дверь. Легче работать с незакрепленными корпусами на скамейке, чем с большим шкафом. Однако шкаф, изображенный здесь, небольшой, поэтому я сначала прорезал дверь.

2) Выложить глубину

Установите второй измеритель глубины паза. Если петли имеют конусообразную форму, убедитесь, что калибр установлен в самом толстом месте.
Делая отметки, помните, что цель состоит в том, чтобы получить очень тонкие линии; При сильных надрезах паз будет менее точным. Чтобы более четко видеть следы от ножа, заострите карандаш до очень тонкой точки и проведите им по нанесенным линиям.

Для ситуаций, подобных показанной здесь, когда вы наносите маркировку так близко к краю ложи, гораздо проще использовать специальный маркер меньшего размера, предназначенный для более тонкой работы.

3) Выложите длину

Опять же, используйте сам шарнир, чтобы установить длину паза. Удерживая петлю на месте, прорежьте отметки в углу дверной рамы. Затем проведите эти линии квадратом через паз.
После разметки ширины и глубины с помощью разметочных щупов положите петлю на место и сделайте точные отметки на обоих концах. Для таких петель небольшого шкафа самый безопасный способ разложить концы паза — это удлинить эти отметки квадратом.

Для больших петель, например, используемых в проходных дверях, лучше использовать саму петлю, чтобы разложить концы паза.Только будьте осторожны, чтобы петля не соскользнула во время маркировки.


Врезка стыкового врезного шарнира

Ручным или машинным способом, идея состоит в том, чтобы очистить основную часть паза, не касаясь линий разметки.

1) Выбросить отходы

Вырубить зубилом. Используя стамеску, сделайте серию надрезов в одном направлении, затем удалите небольшие куски древесины, рубя их в другом направлении.
Или развести. Установите битовую глубину для самой тонкой части петли и не допускайте попадания линий разметки. Для тонких дверей вы можете закрепить дополнительную доску, чтобы поддержать основание маршрутизатора.

2) Точная настройка паза

Завершите паз острым зубилом. Нарезайте и сокращайте постепенно, пока не дойдете до линий разметки и не получите подходящего размера. Сохраните самые широкие стамески для окончательных разрезов.

Чтобы защитить пальцы и предотвратить выброс на противоположной стороне двери, обратите внимание на то, как Хак использует небольшой кусок лома для подкладки ложи.


Отметить расположение стыковой петли на корпусе

Врезка пазов в тушке осуществляется точно так же, как и в дверной рейке. Ключ к этому шагу заключается в правильном переносе местоположения дверных петель.

1) Прикрепите петли к двери

Метка для центрального винта. Слегка сместите это место к задней части паза. Это приводит к тому, что створка петли плотно прижимается к задней стенке паза.
Привод одним стальным винтом. При этом два отверстия остаются неиспользованными, чтобы петля могла быть отрегулирована внутрь или наружу позже. Используйте стальной винт, чтобы не повредить более мягкие латунные.

2) Отметьте корпус

Перенесите петли в корпус. Обрезка пазов в корпусе точно такая же, как и в дверной рейке. Чтобы переместить петли из дверцы, сдвиньте или заклиньте дверцу в положение с полностью открытой петлей и сделайте тонкие линии ножа вдоль верхней и нижней части сустава.

Quick Tip: Запасная петля того же размера позволяет легко проверить установку паза и отметить места для винтов. В противном случае придется снимать петлю с двери.

Установка двери и проверка посадки
Типичная проблема заключается в том, что зазор вдоль линии петли слишком большой или неровный.Решение состоит в том, чтобы сделать паз в одном или обоих листах петли немного глубже. Конечно, может случиться и обратное. Иногда вам нужно поднять или снять петлю. Обрежьте стыковочные пазы и прикрепите дверь. Используйте те же методы, которые вы использовали для дверных пазов, и продолжайте использовать только один стальной винт на этом этапе. Проверьте посадку двери. При необходимости снимите дверцу и выровняйте ее по размеру.

Для получения дополнительных советов по изготовлению массивных дверей для вашей мебели обязательно ознакомьтесь с бесплатной загрузкой Энди Рэя «Строительство дверей и ящиков».

Советы по окончательной регулировке стыкового шарнира

Отрегулируйте зенковки. Одним из последних шагов при установке петель является установка винтов. Каждая петля просверливается и утоплена под винт определенного размера, который часто упоминается в описании каталога.

Если зенковки недостаточно глубокие, головки винтов будут слегка выступать за петлю. Это может привести к заеданию петли и давлению на винты.При необходимости углубите зенковки так, чтобы головки оказались чуть ниже поверхности листа.

Произвести точную регулировку — установить регулировочные шайбы. Если вы пропилили слишком глубоко, вам нужно отодвинуть петлю наружу, обрезав карту, чтобы она уместилась в нижней части паза.
Выполните точную регулировку — снимите регулировочные шайбы. Если вы прорезали слишком широкий паз, вам нужно переместить петлю к передней части корпуса.Отрежьте полоску длинноволокнистой древесины, чтобы заполнить зазор в задней части паза. Приклейте его и выровняйте для невидимого ремонта.

Если петли установлены правильно, дверцы и крышки будут плавно раскачиваться на многие десятилетия вперед.


Еще впереди

Не забудьте проверить в ближайшие недели второй выпуск нашего руководства по петлям. Далее: петли для ножей. А для получения дополнительной информации о методе установки стыковых петель Гаррета Хака обязательно ознакомьтесь с его статьей из 159-го номера журнала FWW.

Для получения дополнительной информации о петлях обращайтесь:

Подпишитесь на избиратели сегодня и получите новейшие технологии и практические рекомендации от Fine Woodworking, а также специальные предложения.

Получайте советы по деревообработке, советы экспертов и специальные предложения на почту

×

D&D Technologies 8-дюймовая петля Butterfly Contemporary — черная

Страна
США —————— AfghanistanAland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua И BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia И HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика TheCook IslandsCosta RicaCote D «ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuinea-bissauGuyanaHaitiHeard остров и МакДональда IslandsHond urasHong Kong (Республика Китай) HungaryIcelandIndiaIndonesiaIran, Исламская Республика OfIraqIrelandIsle Of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKorea, Корейской Народно-Демократической Республики OfKorea, Республика OfKuwaitKyrgyzstanLao Народно-Демократической RepublicLatviaLebanonLesothoLiberiaLibyan арабских JamahiriyaLiechtensteinLithuaniaLuxembourgMacaoMacedonia, бывшей югославской Республики OfMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты OfMoldova, Республика OfMonacoMongoliaMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestinian территории, OccupiedPanamaPapua Новая ГвинеяПарагвайПеруФилиппиныПиткэрнПольшаПортугалияПуэрто-РикоКатарВоссоединениеРумынияРоссийская ФедерацияРуандаСвятой ЕленыСент-Китс и НевисСент-ЛюсияСент-Пьер и МикелонСент-Винсент и Гре nadinesSamoaSan MarinoSao Фолиант И PrincipeSaudi ArabiaSenegalSerbia И MontenegroSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian арабских RepublicTaiwan (Республика Китай) TajikistanTanzania, Объединенная Республика OfThailandTimor-lesteTogoTokelauTongaTrinidad И TobagoTunisiaTurkeyTurkmenistanTurks И Кайкос IslandsTuvaluUgandaUkraineUnited Арабские EmiratesUnited Королевство (Великобритания) Соединенные StatesUnited Штаты Малые отдаленные острова УругвайУзбекистан ВануатуВатикан-государство ВенесуэлаВьетнамВиргинские острова, Британские Виргинские острова, U.s.Wallis And Futuna, Западная Сахара, Йемен, Заир, Замбия, Зимбабве,

Состояние

Почтовый индекс / Почтовый индекс

Отказ от ответственности за доставку: Все заказы подлежат подтверждению. Дополнительные расходы на доставку, хотя и редкие, могут применяться из-за веса, размера, местоположения и / или других переменных. Если для вашего заказа потребуются дополнительные средства для покрытия транспортировки товаров, с вами свяжутся до обработки заказа для утверждения.

Как правильно установить стыковые петли

Есть разные мнения, что лучше сначала установить петлю на дверь или на шкаф.В большинстве случаев предпочтительнее сначала установить петлю в шкаф, так как вы можете сделать паз для петли перед сборкой шкафа. Любой способ может дать чистые результаты, поэтому выбор остается за вами.

Для начала измерьте ширину петли от центра сустава наружу до края петли и вычтите из этого измерения 1/32 дюйма. Это расстояние, которое вам нужно измерить от края двери или рамы шкафа для ширины паза.Нарисуйте карандашом отметки на краю двери или рамы этой ширины. Затем расположите петлю длинным краем петли напротив этих отметок в том месте, где вы хотите разместить петлю, и нарисуйте контур петли.

Примечание : Регулируемый шаблон для разметки — идеальный инструмент для разметки этих линий; однако это специальный инструмент, который большинство плотников-любителей могут не захотеть покупать, если они не сделают много пазов для петель. Таким образом, описание в этой статье предназначено для резки петель без маркировочного калибра.

Затем измерьте толщину фланца петли и отметьте глубину фланца на внутренней стороне стоек двери или на внешнем крае каркаса лицевой стороны шкафа.

Вырезать контур

Как только ваши карандашные отметки будут на месте, аккуратно нанесите на них отметки с помощью канцелярского ножа. Нам нравится использовать комбинированный квадрат в качестве ориентира для универсального ножа, чтобы линии надреза оставались прямыми и ровными. Обратите особое внимание на зарубки в углах, так как они могут быть трудными для аккуратной обработки пазов.Не торопитесь и помните, что тщательная обработка линий позволит получить лучший паз.

Убрать отходы

Есть два распространенных метода удаления отходов после того, как вы отметили и отметили контуры паза. Один из них — использовать врезной фрезерный станок с прямой насадкой для удаления желаемого материала и прорезания паза. Хотя вы можете сделать это самостоятельно, существуют направляющие для пазов, которые крепятся к двери или раме, что исключает догадки.Эти комплекты поставляются с хомутом, который соединяется с основанием вашего маршрутизатора, чтобы направлять маршрутизатор и предотвращать его выход за границы отмеченных линий.

Более традиционный метод — использовать зубило со скошенной кромкой для вырезания отходов. Прежде чем приступить к работе, убедитесь, что ваше долото острое и неповрежденное. Тупое долото — опасное долото.

Самый простой способ удалить отходы — углубить нарезанные линии до желаемой глубины, а затем сделать серию надрезов одинаковой глубины, перпендикулярных длинному краю прорези петли, на расстоянии примерно 1/8 дюйма друг от друга.После того, как вы закончите каждый из этих надрезов на нужную глубину, вы можете просто повернуть долото по краю (плоской стороной скоса к поверхности двери или рамы) и выбить нарезанные части.

Когда все надрезанные части будут удалены, очистите поверхность паза зубилом, уделяя особое внимание углам и краям паза. Вставьте петлю в паз так, чтобы она лежала заподлицо с лицевой стороной дерева и равномерно входила в паз.

Сверление и установка петли

Когда паз будет готов, поместите петлю в паз. Поместите кончик набора гвоздей в центр каждого отверстия для винта и постучите по концу набора гвоздей молотком, чтобы сделать небольшое пилотное отверстие для просверливания отверстия для винта. Затем вставьте небольшое сверло в аккумуляторную дрель или электрическую дрель и просверлите пилотное отверстие для каждого винта.

Отложите дрель в сторону, установите паз и с помощью отвертки вбейте шуруп в каждое из отверстий, закрепив петлю на дереве.

Чтобы завершить установку, удерживайте дверь на месте напротив рамы с петлей, установленной на одну половину сборки, отметьте места на сопрягаемой поверхности и повторите процесс. После того, как петля прикреплена как к двери, так и к раме, визуально проверьте открытие и закрытие двери, чтобы убедиться, что обе петли работают вместе должным образом, и что дверь закрывается и открывается легко, и что дверь плотно прилегает к узлу.

Петли прочие

Стыковые петли существуют уже давно и широко используются сегодня, потому что они имеют классический вид, выдерживают многолетнее использование и относительно просты в установке.Существует множество шарниров, доступных для использования на любых дверях — от внутренних и наружных дверей вашего дома до дверей шкафов. В то время как утопленные европейские петли популярны в кухонных шкафах (в первую очередь потому, что петли не видны снаружи шкафа), во многих домиках и других проектах прекрасной деревообработки вы просто не можете превзойти традиционные стыковые петли.

Установка стыковой петли — простой процесс, но требует некоторой точности, чтобы придать чистый вид и функциональность, на которые вы рассчитываете.Независимо от того, выберете ли вы для своего проекта стальные или традиционные латунные петли, если вы не торопитесь и сделаете работу правильно, вы останетесь довольны результатами.

Бурбуль 73024464 Петли Standard Butterfly, 2 шт. В упаковке

Бурбуль 73024464 Стандартные петли-бабочки, 2 шт., В упаковке

  • Home
  • Бурбуль 73024464 Стандартный шарнир «бабочка», 2 шт.

Бурбуль 73024464 Стандартный шарнир «бабочка» (2 шт.): Товары для дома. Предназначен для деревянных ворот, металлических ворот или виниловых ворот.Вмещает ворота шириной до 60 дюймов и весом 75 фунтов. Максимальный угол 180 градусов. 。 В комплект входят пара стандартных алюминиевых шарниров-бабочек, шестигранный ключ для регулировки натяжения и винты с крестообразным шлицем 12-1 «. Простая установка с самозакрывающимся или ручным управлением на столбах размером 1-1 / 2» или больше и воротах с Вертикальные размеры 1-1 / 2 дюйма или больше。 Изготовлены из алюминия, отлитого под давлением. Испытаны и прошли испытания в солевом тумане ASTM B117。 Непревзойденная защита для непревзойденного оборудования ворот, подтвержденное гарантийным покрытием.На вас распространяется наша ограниченная пожизненная гарантия, поэтому вы можете быть уверены, что ваши инвестиции надежно защищены. 。 В упаковке 2 петли.。 Описание продукта Изготовлен из алюминия с превосходным покрытием, выдерживающим экстремальные погодные условия. Лучше всего подходит для виниловых, деревянных, алюминиевых и стальных ворот. Самозакрывающееся или ручное управление с технологией контроля натяжения. 。 От производителя Самозакрывающаяся петля для ворот — Фурнитура для ворот Бурбуль предлагает лучшие в отрасли функции, которые служат вашими глазами во дворе — и адаптируются к вашим потребностям.Наши самозакрывающиеся петли означают, что ворота никогда не остаются открытыми, если вы не хотите, чтобы они оставались такими. Наша технология Tension Control ™ — это инновация, которая регулируется подпружиненным механизмом внутри корпуса петли. Увеличение и уменьшение натяжения пружины будет определять, насколько быстро или медленно будут качаться ворота. У вас также есть возможность отключить функцию самозакрывания для полностью ручного управления воротами. Закройте ворота так, как вы хотите — быстро, медленно или где-то посередине. С 978 года Barrette является ведущим производителем и продавцом виниловых, алюминиевых и деревянных ограждений и перил.Теперь мы представляем идеальную линейку продуктов для сопровождения наших ограждений — решения для ворот Boerboel Gate Solutions. Фурнитура для ворот из бурбуля, как верная сторожевая собака, прочна и надежна. Независимо от того, нужна ли вам безопасность, безопасность или удобство, инновационные петли, защелки, опорные стержни и другие аксессуары от Boerboel станут идеальным дополнением к любым воротам, предлагая лучшие в отрасли функции, которые служат вашим глазом во дворе — и адаптируются к вашим уникальным потребностям. Бурбуль всегда на дежурстве, сохраняя ТВЕРДЫЙ дом.ПРОСТО. БЕЗОПАСНЫЙ. 。。。

### FLAGCSS0 ###

JavaScript отключен. Пожалуйста, разрешите просмотр всего сайта.

Бурбуль 73024464 Стандартный шарнир-бабочка, 2 шт.

Бурбуль 73024464 Стандартный шарнир-бабочка, 2 шт., 2 шт. Бурбуль 73024464 Стандартный шарнир-бабочка, бурбуль 73024464 Стандартный шарнир-бабочка (2 шт.): Товары для дома, оптовый интернет-магазин Полностью дешевле Наслаждайтесь бесплатным сервисом по всему миру Доставка Ознакомьтесь с новейшими стильными товарами.Стандартные петли-бабочки, 2 шт., Бурбуль, 73024464.

,
,
,
,

, бурбуль, 73024464, стандартные петли-бабочки, 2 шт., Набор

Boerboel 73024464 Standard Butterfly Hinge 2 Pack

Boerboel 73024464 Standard Butterfly Hinge (2 Pack): Товары для дома, оптовый интернет-магазин Полная стоимость меньше Наслаждайтесь бесплатной доставкой по всему миру Ознакомьтесь с новейшими стильными продуктами.

Типы петель и материалы для петель

Примеры петель

Изображение предоставлено: Parilov / Shutterstock.ком

Петли — это простые механические подшипниковые устройства, которые используются для соединения двух частей и позволяют им вращаться относительно друг друга вокруг фиксированной оси. В зависимости от используемого типа компоненты могут перемещаться (чаще всего) в пределах ограниченной дуги или со свободой 360 °.

Эти устройства используются для различных целей, включая двери, ворота, оконные ставни, крышки и т.д.функциональное назначение, внешнее и внутреннее размещение, способ монтажа, полный или половинный врезной монтаж, ограниченное пространство, грузоподъемность и т. д. На основе этих конструктивных характеристик доступно множество различных типов и стилей петель.

Петли ствольные

Изображение предоставлено: MZinchenko / Shutterstock.com

Петли для бочек состоят из двух бочкообразных компонентов, соединенных шарниром. Как правило, эти типы петель используются для скрытого крепления в шкафах и мебели.

Петли стыковые

Изображение предоставлено: InkheartX / Shutterstock.com

Один из наиболее часто используемых типов петель, стыковые петли (также известные как врезные петли), состоят из двух пластин — т. Е. Листов — с соединяющимися друг с другом наборами петель, т. Е. Суставов, скрепленных вместе центральным направляющим штифтом или стержнем для образования гибкий сустав. Эти типы петель, которые обычно используются парами или множеством, размещенными с интервалами вдоль внутренней части стыка, используются для множества применений, включая прикрепление дверей, окон, панелей и крышек к соответствующим рамам таким образом, чтобы в закрытом состоянии два компоненты установлены заподлицо друг с другом.

Петли-бабочки и футляры

Изображение предоставлено: paha1205 / Shutterstock.com

Подобно стыковым петлям, петли-бабочки и петли корпуса сконструированы с учетом функционального и декоративного дизайна. Более изысканный дизайн этих петель делает их подходящими для внешнего размещения, например, на шкатулках для драгоценностей и портфелях.

Петли сплошные

Изображение предоставлено: VDB Photos / Shutterstock.ком

Также известные как петли для фортепиано, неразрезные петли состоят из компонентов, аналогичных компонентам стыковых петель. Однако они длиннее и уже, и, как правило, один проходит по всей внутренней длине соединения, образованного между двумя прикрепленными объектами, такими как столы, сундуки, душевые и, как показано на изображении выше, пианино.

Петли европейские

Изображение предоставлено: romchik911 / Shutterstock.com

Европейские петли

обычно используются как в безрамных, так и в лицевых шкафах, поскольку они расположены внутри и позволяют полностью скрыть аппаратный компонент, когда дверь закрыта.Эти типы петель предлагают множество функций (например, мягкое и бесшумное закрывание) и подходят для широкого диапазона стилей дверей, от плоских врезных до угловых. Эти петли также позволяют регулировать положение дверцы шкафа относительно рамы шкафа с помощью набора регулировочных винтов, расположенных на каждой петле.

Петли для флагов

Изображение предоставлено: Jefco Manufacturing Inc.

Петли для флажков имеют фиксированный штифт, вставленный в один из прямоугольных элементов створки.Конструкция этих типов петель позволяет вращать их на 360 °, а также легко разбирать их при необходимости.

Петли заподлицо

Изображение предоставлено: Suncor Stainless, Inc.

Как следует из названия, скрытые петли спроектированы так, чтобы плотно прилегать друг к другу, чтобы занимать меньше места; это достигается без выемки, вставляя одну створку внутрь другой. Как правило, эти типы петель используются для более легких приложений.

Петли с четырьмя стержнями

Изображение предоставлено: Ади Чи / Shutterstock.com

Петли с четырьмя стержнями, также называемые петлями с несколькими стержнями, состоят из нескольких стержней, которые позволяют прикрепленному компоненту перемещаться наружу, когда он открывается, чтобы избежать удара о край рамы. Эти типы петель подходят для створчатых, выступающих и параллельно открывающихся окон и панелей.

Петли с крючком и проушиной

Петли с крючком и проушиной состоят из L-образного крючка и петли или винта в форме глаза.Эти типы петель обычно используются для наружных работ, например, ворот.

Петли шарнирные

Изображение предоставлено: Moore Industrial Hardware

В основном используется для дверей, поворотных петель или поворота вокруг одной точки поворота. В отличие от большинства петель (например, стыковых петель), эти типы петель обычно размещаются на расстоянии от края рамы над и под дверью, а не по бокам рамы, что позволяет скрыть оборудование и, в некоторых случаях дверь перемещается в обе стороны.

Пружинные петли

Изображение предоставлено: Moore Industrial Hardware

Пружинные петли

разработаны со встроенным пружинным компонентом, что делает их пригодными для приложений, требующих, чтобы дверь, крышка или панель находились в открытом или закрытом положении. Пружинные петли двойного действия используются во внутренних помещениях, поскольку их конструкция позволяет перемещаться в обоих направлениях.

Петли для ремня

Изображение предоставлено: Suncor Stainless, Inc.

Петли с ремешком — это более короткие петли с более длинными створками, которые используются для поддержки дверей, ворот и других панелей. Эти типы петель, используемые парами или множеством, обычно не предназначены для скрытия при использовании и часто доступны с учетом как функции, так и украшения.

Материалы и отделка петель

Петли должны выдерживать нагрузку при постоянном открытии и закрытии в зависимости от области применения, в которой они применяются.Чтобы выполнить это требование, многие петли изготовлены из нержавеющей стали, поскольку прочность стальных материалов позволяет оборудованию выдерживать тяжелые компоненты, а характеристики нержавеющей стали предотвращают ржавчину и коррозию. Последнее важно, потому что петли, используемые для наружного применения, особенно вблизи океана или соленых озер, могут быстрее уставать и выходить из строя из-за воздействия влаги и соли в окружающей среде.

Нержавеющая сталь, однако, не всегда поддается отделке.В результате для скрытых петель чаще используется нержавеющая сталь, тогда как петли из латуни, бронзы, а также с латунным и бронзовым покрытием более распространены для более заметного размещения. Латунь и бронза — оба сплава на основе меди — являются прочными металлами, которые могут противостоять экстремальным погодным условиям, включая дождь, соленый воздух, смог, и могут образовывать более толстые петли, чем нержавеющая сталь. В то время как латунь требует дополнительной обработки поверхности, чтобы выдерживать воздействие соленой воды, бронза по своей природе устойчива к атмосферным воздействиям и подходит для использования в морских условиях.Оба материала также хорошо поддаются отделке, поэтому на них можно наносить широкий спектр цветов, чтобы дополнить множество различных слоев краски. Эти варианты отделки включают:

  • Медь: Изготавливает основной металл из твердых сплавов бронзы и латуни, а также материалы, используемые для покрытия бронзы и латуни
  • Цинкование: Процесс электрохимической обработки, при котором сталь покрывается для защиты от ржавчины
  • Япония: Европейская техника отделки, 17 th Азиатское тиснение лаком
  • Воронение: Процесс пассивации, придающий стальному материалу голубоватый оттенок

Выбор подходящего материала

Атмосферостойкость и эстетическая привлекательность — не единственные важные факторы при выборе материала для петли. При принятии осознанного решения важно учитывать стоимость.Уравновешивание требований к окружающей среде и конструкции петли со стоимостью может привести к использованию различных типов материалов.

Например, если устойчивость к атмосферным воздействиям не имеет решающего значения для конструкции петли (например, для использования во внутренней среде), сталь с покрытием является более дешевой альтернативой по сравнению с латунью, которая все еще имеет некоторую эстетическую ценность и способна выдерживать нагрузки, связанные с прикреплением. Однако, если прикрепленный компонент будет находиться в прямом контакте с внешней средой, дополнительные расходы на латунь могут окупить вложения для большей устойчивости к атмосферным воздействиям и долговечности.

Обращение за помощью к производителю петель или даже в местный магазин бытовой техники может помочь в принятии окончательного решения.

Сводка

Это руководство дает общее представление о петлях, включая доступные типы, а также некоторые соображения по материалам и отделке.

Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим руководствам Thomas или посетите платформу Thomas Supplier Discovery Platform, где вы найдете информацию о более чем 500 000 коммерческих и промышленных поставщиков.

Источники
  1. https://bonito.in/2014/various-types-of-hinges-and-where-to-use-them/
  2. https://kitchencabinetkings.com/glossary/butt-hinge/
  3. https://www.builder-questions.com/construction-glossary/barrel-hinge/
  4. https://www.4feldco.com/articles/door-hinge-types/
  5. http://www.woodworkbasics.com/hinges.html
  6. https://kitchencabinetkings.com/glossary/pivot-hinge/
  7. https://www.dwmmag.com/aama-releases-volvention-specification-for-multi-bar-hinges-in-window-applications/

Петли прочие изделия

Прочие «виды» изделий

Еще из оборудования

Что доступно для вашей двери?

Знание различных типов дверных петель может иметь огромное значение для вашего дома! Доступно множество различных типов дверных петель, и знание того, как они работают, изменит то, как вы используете дверь.

Будь то входная дверь, внутренняя дверь, дверь шкафа или что-то еще, у вас есть множество вариантов петель. Некоторые из них созданы для определенных действий и стилей дверей, в то время как другие всеохватывают.

В этой статье мы рассмотрим различные типы дверных петель, чтобы вы лучше понимали, что вам нужно при их замене. Когда вы закончите читать, у вас появится новое понимание дверных петель, о которых часто забывают и о которых забывают.Давайте начнем.

Детали дверной петли

Прежде чем мы перейдем к типам дверных петель, вы должны знать различные части. В статье мы будем использовать определенную терминологию, и если вы не знаете, что она означает, это может вас запутать. Мы даже рассмотрим несколько частей, о которых не упоминаем, но которые полезно знать.

  • Лист : также известный как крыло, это плоская часть петли, которая ввинчивается в дверь и раму
  • Кулак : это средняя часть, обычно цилиндрическая, в месте соединения листьев.Это та часть, которая позволяет двери двигаться
  • Штифт : длинная деталь, которая вставляется в сустав и удерживает две створки вместе. Когда штифт вытащен, можно снять дверную плиту с рамы
  • Гильзы : круглые детали, составляющие поворотный кулак, удерживающий штифт на месте

Петли для наружных дверей

Существует много типов петель для наружных дверей. Вам нужно, чтобы эти петли были прочными и прочными, чтобы вам не приходилось беспокоиться о том, что они изнашиваются из-за чрезмерного использования или суровых погодных условий.

Кроме того, петли вашей наружной двери играют важную роль в защите вашего дома от злоумышленников. Так же, как вам нужна прочная входная дверь, вам нужно, чтобы петли были прочными. Более слабые петли откажутся от чрезмерного давления.

Ниже представлены различные типы доступных петель для наружных дверей. Мы поможем вам определить, что лучше всего подходит для вашего дома.

Петля стыковая

Одной из самых распространенных дверных петель является стыковая петля. Стыковые петли состоят из двух идентичных листов: одна прикреплена к подвижному компоненту, а другая — к неподвижному компоненту.Они прикреплены изогнутым стволом, также известным как поворотный кулак, который позволяет двери открываться.

Одна из основных причин, по которой они широко используются для входных дверей, заключается в том, что они рассчитаны на большой вес. Многие двери из стали, дерева и стекловолокна могут быть тяжелыми, что может повредить более слабые петли. Однако стыковые петли не прогибаются под весом.

Доступны несколько различных типов стыковых петель, в том числе:

  • Шарнирные стыковые петли : легко отделить дверную плиту от рамы — просто удалите центральный штифт.
  • Петли встык : для помещений с неровным полом
  • Петля с шарикоподшипником стыковая : для тяжелых дверей

Петля заподлицо

Другой распространенный тип петель — петли заподлицо. Они разработаны таким образом, чтобы занимать как можно меньше места. Они делают это, прижимая одну створку к другой, когда ваша дверь закрыта.

Несмотря на то, что из-за своей конструкции они не выдерживают такой же вес, как шарнир приклада, они все же долговечны.

Шарнир на подшипнике

Хотя дверные петли со временем изнашиваются, одни из них служат дольше, чем другие. Один из самых прочных стилей дверных петель — петли на шариковых подшипниках. Они созданы для более тяжелых и широких дверей.

Шарикоподшипник помещен между двумя поворотными кулаками, чтобы уменьшить трение, изнашивающее петли. Входные двери видят больше всего трафика, поэтому имеет смысл только то, что петли сталкиваются с наибольшим трением.

Еще одним преимуществом шарниров на шариковых подшипниках является постоянная смазка.Это позволяет двери открываться и закрываться легче и плавнее, а также помогает снизить трение.

Петля для корпуса

Петли корпуса очень похожи на петли встык, поэтому они идеально подходят для входной двери. Единственная реальная разница в том, что они имеют более декоративный дизайн, который поможет сделать ваш дом более привлекательным.

Еще одним преимуществом петель для корпусов является то, что они бывают разных форм и размеров. Эти петли можно найти не только на наружных дверях, их даже можно использовать для чемоданов или портфелей.

Петля больничная

Если вам нужна более короткая петля, вам следует подумать о петле для больницы. Он намного короче стыковой петли и имеет закругленный кулак с механической обработкой.

В остальном они очень похожи на стыковые петли. У них одна створка прикреплена к дверной коробке, а другая — к двери. Они встречаются у закругленного кулака, который позволяет двери открываться.

Петля для ремня

Петли с ремешком, также известные как петли для ворот, представляют собой самый уникальный стиль петель для наружных дверей.Они самые короткие, но у них самый длинный лист. Это придаст вашей входной двери неповторимый вид, которого вы не получите с другими наружными петлями.

Петля для ремня делает больше, чем просто красиво. Длинная створка придаст вашей двери гораздо большую поддержку. Это сделает дверь намного прочнее, а это именно то, что вы хотите от входа в свой дом.

Петля Olive Knuckle

Вы когда-нибудь видели петлю в форме буквы H? Это петля с оливковым шарниром, которая является одним из наиболее уникальных типов дверных петель.Когда дверь открыта, вы видите H-образную форму. Однако, когда дверь закрыта, вы видите только сустав.

Петля шарнирная

Некоторым более высоким дверям требуется помощь петель, чтобы они могли выровняться. Здесь пригодится шарнирный шарнир. Они созданы для более высоких дверей, потому что они поворачиваются при открытии. Они очень похожи на шарнир на оливковом суставе.

Петля для тяжелых условий эксплуатации

Петли для тяжелых условий эксплуатации могут быть любого типа, но они прочнее своих обычных аналогов.Это потому, что они на 1/4 дюйма толще обычных петель и предназначены для более тяжелых и часто используемых дверей.

Петли межкомнатные двери

В вашем доме больше дверей, чем тех, через которые вы попадаете в ваш дом. Внутри есть двери, разделяющие каждую комнату, для которой понадобятся дверные петли.

Существует несколько типов петель для межкомнатных дверей, о которых следует знать, чтобы определить, как можно использовать вашу дверь. Мы рассмотрим несколько из них ниже.

Пружина двойного действия

Дверные петли с пружиной двойного действия не предназначены для наружных дверей, потому что они не выдерживают большой вес стальной двери.При этом они идеально подходят для дверей в кухню и столовую.

Петли двойного действия могут называться разными именами из-за того, как они работают. Некоторые из названий — это качающиеся двери, двери салонов и кафе. Благодаря своей конструкции они могут качаться в любом направлении. Два цилиндра встречаются с квадратной створкой, и они сильно отличаются от петель всех других наружных дверных петель.

Петля-бабочка

Петли

Butterfly предназначены для межкомнатных дверей, потому что они не выдерживают веса тяжелых наружных дверей.Их декоративный дизайн (похожий на бабочку) придаст вашим дверям нотку изысканности и чутья, которую вы не получите от типичных дверных петель.

Имея множество различных форм и узоров, вы можете настроить дверную петлю типа «бабочка» так, чтобы она выглядела именно так, как вам хочется.

Петля двойного сложения

Вам нужна петля с несколькими створками разной длины? Тогда вам следует подумать о петле, складывающейся в два раза. У них есть несколько точек поворота, которые позволяют двери перемещаться в большей степени.

Дверные петли других типов

Доступно множество типов дверных петель. Некоторые из них лучше всего подходят для наружных дверей, а другие предназначены для межкомнатных дверей. Затем есть дверные петли.

Этот уникальный стиль дверных петель можно использовать по-разному. Будь то дверь шкафа, чемодан или что-то еще, наверняка найдется дверная петля, которая идеально подойдет вам.

Скрытая петля

Скрытые петли, также известные как невидимые петли, сделаны так, чтобы их не было видно.Это поможет вам продемонстрировать дизайн вашей двери — будь то межкомнатная дверь, дверь шкафа или что-то еще.

Они состоят из двух частей: оси и кронштейна. Скоба устанавливается в нишу двери, а шарнир позволяет ей открываться на 90 °.

Т-образная петля

Т-образные петли

получили свое название благодаря своей форме — они выглядят как буква T. Это означает, что они короче обычных петель, но имеют более длинную створку, которая устанавливается на поверхность рабочего компонента.

Т-образные петли часто можно встретить на больших дверях, воротах и ​​гаражных воротах. Они придают входу структурную целостность и прочность.

Петля для декоративных изделий

Декоративные петли — это очень декоративные петли, которые созданы, чтобы украсить внешний вид ваших дверей. Их часто можно найти на небольших дверях, например, в шкафах. Они сделаны из твердой латуни или чугуна и бывают разных видов отделки.

Петля ствольная

Петли скрытого монтажа, цилиндрические петли идеально подходят для дверей шкафов и мебели.Они вкручиваются в основание двери и коробку. Поворот поворотного кулака позволяет скрыть петлю при открытии и закрытии двери.

Петля Soss

Другой тип скрытых петель — петли soss. Они не ввинчиваются в дверь и раму, а врезаны. Они очень часто встречаются в дверях шкафов и мебели.

Петля для фортепиано / Непрерывная петля

Самая длинная дверная петля — это петля для фортепиано, также известная как непрерывная петля. Поскольку он длинный и узкий, он будет проходить по большей части двери и ввинчивается с помощью множества винтов с зенковкой.

Петли для фортепиано встречаются в очень специфических местах. Чаще всего это на дверце стола, которая скрывает клавиатуру и мышь. Вы также можете найти его на шкафах или в мебели.

Петля для флага

Большинство типов дверных петель состоит из двух створок и, возможно, поворотного кулака. Петли для флажков отличаются тем, что они состоят только из одной створки и вращаются вокруг булавки. Это дает ему радиус действия 360 °.

Петли для флажков не очень распространены, но их можно найти на нескольких вещах.Чаще всего они встречаются на дверях из ПВХ.

Петля разборная

Некоторые двери нужно часто сдвигать, особенно когда люди входят и выходят из них, как в квартире. Основным преимуществом разборных петель является то, что они позволяют легко снимать дверь.

Как и шарнир для флажков, разборный шарнир состоит из одной планки и штифта. Когда штифт вытащен, дверь снимется сразу с петель — проще некуда.

Петля для ножей

Петли для ножей часто встречаются на ящиках для инструментов и других предметах, где дверца открывается вверх.Это петли в форме ножниц, расположенные по бокам вашего ящика для инструментов, которые позволяют ему открываться, не теряя дверцу.

Добавить комментарий

Ваш адрес email не будет опубликован.

*

*

*
