Перемычка – строительный элемент, использующийся в оконных либо дверных проемах для сдерживания кирпичной кладки от смещения, и защиты стен от разрушения. В зависимости от материала дверные и оконные перемычки делятся на:

• Кирпичные – с включением проволочной арматуры для связки (используется при обустройстве оконных проемов).
• Бетонные монолитного и сборного типа – подходят для дверных и оконных проемов.
• Металлические – угловые конструкции из стали.

Стальные перемычки

Стальные уголки нашли широкое применение в строительстве, при возведении перемычек в домах из кирпича, камня, газо- и пенобетона. Благодаря использованию металлических угловых конструкций происходит равномерное распределение нагрузок на дверные и оконные проемы, что, соответственно, уменьшает вероятность трещинообразования. Стальная перемычка из уголка производится путем изгиба или проката через специальный станок. Чаще всего уголки, изготовленные путем проката, устанавливаются в местах с повышенными нагрузками. Какие уголки использовать для перемычек в таких зданиях? Лучше всего применять фасонные изделия, изготовленные из низколегированных сплавов, к примеру, 09Г2С. Основными их преимуществами являются:

• увеличенная прочность в месте сгиба;
• увеличенная толщина стенок;
• четкие контуры углов.

Для катанного изделия рядового назначения чаще всего применяются углеродистые стали типа Ст3.

Преимущества применения стального уголка

Для установки перемычек в сооружениях с высокими нагрузками или с целью укрепления отдельных конструкций, используется именно угловой прокат. Тому есть несколько причин:

• быстрый и простой монтаж;
• практически сразу после завершения установки можно продолжать кладку кирпича или блоков;
• перемычка из уголка подходит для газобетона, так как отличается прочностью и долговечностью;
• уголок оказывает должную поддержку кирпичной или блочной кладке дверного либо оконного проема, пока цементный раствор не затвердеет.

Использование уголка в газобетонных и кирпичных стенах

Перемычка из стальных уголков, как упоминалось выше, оказывает должную поддержку кладке, пока полностью не затвердеет цементный раствор. При установке перемычки из уголка для кирпичной стены необходимо соблюдать следующие условия:

• перед монтажом стальной прокат должен быть окрашен с обеих сторон;
• опора на кладку с каждой из сторон не должна быть меньше 20 см;
• если стены предполагается оштукатуривать, фасонные изделия должны быть обернуты специальной штукатурной сеткой;
• зазоры между стальным прокатом и кладкой должны быть заполнены цементом марки М100 или выше.

Перемычки из уголка в стене из газобетона должны монтироваться следующим образом:

• фасонное изделие должно врезаться непосредственно в блок;
• установка перемычки снаружи или изнутри стены не рекомендуется;
• фиксация блоков на перемычке производится при помощи специального клея, им же нужно заполнить вертикальные швы;
• оштукатуривание и утепление наружной стороны уголка проводится после завершения установки двери или окна. Если откосы не будут утеплены снаружи, внутри помещения будет образовываться конденсат.

Расчет количества материала

Чтобы рассчитать необходимое количество материала, проще всего воспользоваться онлайн-калькулятором. Так, к примеру, при укреплении проема до 1,2 метра можно использовать стальной уголок с полочками по 5,0 см. Перемычка из уголка, с полочками 7,5 см устанавливается для укрепления проемов до 2,0 мета. Если ширина проема превышает 2,0 метра, расчет лучше доверить специалистам.

Заказать услугу

Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Товары

Поделиться ссылкой:

Вернуться к списку

виды, маркировка и технология изготовления

Содержание

• 1 Определение
• 2 Назначение
• 3 Виды и маркировка
• 4 Геометрия
• 5 Технология изготовления
• 6 Основные виды
• 7 Опалубка и ее укрепление
• 8 Утепление
• 9 Армирование
• 10 Заливка
• 11 Советы при работе
• 12 Вывод

Помимо основных материалов, на строительном участке есть второстепенные инструменты, которые укрепляют конструкцию. К таковым относятся железобетонные перемычки. Они используются для распределения нагрузки над оконными и дверными проемами при строительстве кирпичных, шлакоблочных и прочих построек. Несущая способность перекрытий определяется их геометрией и внутренней структурой. Эти величины устанавливаются действующими госстандартами.

Определение

Ж/б перемычки представляют собой конструктивный сборный или монолитный элемент из стали и бетона, который используется для обустройства проемов здания. Бетон в перемычках наделяет конструкцию необходимой жесткостью, обеспечивает сопротивлением к сжатию. Сталь используется для увеличения прочности на растяжение. Основные свойства железобетонных перемычек определяют толщину бетонного слоя, который защищает стальную арматуру.

Вернуться к оглавлению

Назначение

В строительстве армированный перехват применяется для сооружения оконных и дверных проемов. Иногда армированные бетонные перекрытия используются для сооружения ограждений, обозначения зон ответственности, возведения стоек. Такое изделие предназначено для выдерживания статической нагрузки от всех перекрытий, блоков и кладок здания. Чтобы выполнять свое назначение, опоры из железобетона монтируются горизонтально. Для изготовления перемычек применяются:

• сталь высоких марок с предельной величиной сечения от 0,4 до 0,6 мм;
• плотные тяжелые бетоны.

Такие характеристики позволяют элементу из железобетона выдержать предельные нагрузки, длительный срок эксплуатации здания.

Вернуться к оглавлению

Виды и маркировка

Существует классификация и маркировка железобетонных перекрытий согласно ГОСТу:

1. Брусковые ЖБИ (ПБ) с предельно допустимой шириной 2,5 дм.
2. Балочные перехваты (ПГ) отличаются наличием уступа на четверть. На него опираются перекрытия.
3. Фасадные ЖБИ (ПФ) для сооружения выступающих за периметр опор при кирпичной кладке.
4. Плитные элементы (ПП) с минимально допустимой шириной 2,5 дм.

Каждую железобетонную перемычку маркируют цифрами и буквенными символами, разделенными тире.  Первые цифры обозначают размеры сечения и длину перекрытия, выражаются в дециметрах. Буквами уточняется вид изделия. Затем принято обозначать класс арматуры с допустимой нагрузкой на армированный пояс, то есть минимальный вес. Последние цифры характеризуют плотность бетона, наличие строповочных или закладных петель.

Вернуться к оглавлению

Геометрия

Любая железобетонная опора имеет индивидуальные параметры, подбирающиеся по ширине проема и предварительно рассчитанному весу, который может на нее давить. Согласно действующему ГОСТу 948 1984 года, номинальный диапазон параметров по длине, высоте и ширине 10,3 — 33,7 дм, 1,2 — 2,5 дм, 1,4 — 2,9 дм соответственно.

Вернуться к оглавлению

Технология изготовления

Для изготовления железобетонной конструкции потребуются: доски, гвозди, стальная арматура, уголки, проволока для обвязки, бетонный раствор на цементе, щебне и песке. По необходимости можно использовать бетономешалку. На первом этапе работ следует выбрать конкретный вид бетонных перемычек. Железобетонными изделиями обустраивают оконные и дверные конструкции на портландцементе. Это позволяет избежать дополнительной стадии подгонки. При этом резать изделия нельзя. При сильно широких проемах используется несколько элементов.

Вернуться к оглавлению

Основные виды

Предлагается несколько видов перемычек из железобетона:

• оконные изделия предназначены для обустройства проемов над окнами. Наиболее часто используются при возведении кирпичных зданий и строений из природного и искусственного камня;
• сборные или ПР перемычки делают из плит и классического брускового железобетона. Преимущество сборной конструкции — не требуется выравнивание и подгонка кирпича при кладке рядов, так как каждый элемент изготавливается требуемого размера;
• брусковые или «карандаш» применяются при обустройстве дверных и межкомнатных проемов. Ширина таких перегородок, как правило, составляет 1,2 дм;
• несущие необходимы для снятия нагрузки со стеновых плит. Такими перемычками закрывают проемы несущих стен.

Выполнить их можно самостоятельно или же приобрести уже готовые продукты. Технология обустройства опор представлена ниже.

Вернуться к оглавлению

Опалубка и ее укрепление

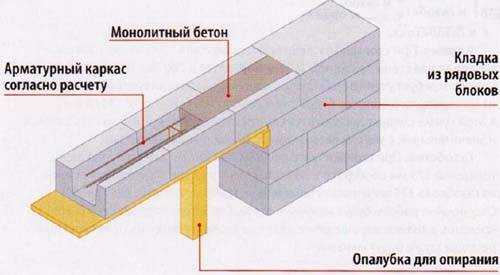

Самостоятельно перемычку возможно изготовить двумя способами: сразу над проемом или прямо на участке.

Качественное перекрытие получается при монтаже опалубки. Для выполнения работ понадобятся деревянные доски или щиты для рамы, ОСП-плиты или стальные листы для щита. Материалы следует обернуть клеенкой, закрепив ее. Листы стали стоит смазать маслом. Это сократит время при разборке опалубки и защитит металл от влаги.

Подготовленная конструкция закрепляется проволокой на арматурной сетке. Опалубку следует устанавливать по всей поверхности, где будут монтироваться сами перекрытия. Фиксаторами на пересечении стержней арматуры конструкция закрепляется ниже каркаса. Это делается для предотвращения возможного прогиба щита после заливки тяжелого бетона. После установки конструкции важно еще раз затянуть проволоку, чтобы не произошло смещения. Дополнительно крепить опалубку следует подпорками. Только после этого можно заливать бетонный раствор.

Вернуться к оглавлению

Утепление

Дополнительно к перемычкам используют утеплитель (к примеру, минеральную вату). Утепляющий слой укладывают в процессе монтажа в опалубку между перекрытием и наружной кладкой, затем заливают бетоном. Толщина утепления должна быть около 10 см. Откосы проема дополнительно закладываются кирпичом. Тогда оконная рама будет упираться в заполнитель, а не в минеральную вату. Это позволит закрепить стык монтажной пеной. Однако такой откос потребует дополнительного утепляющего слоя.

В качестве альтернативы есть другой способ — с использованием экструдированного пенополистирола. Его поверхность более прочная. Достаточно 3 см этого материала. Зазоры между окном и утеплителем заполняются пеной. Так она будет опираться о твердую поверхность, что позволит надежно зафиксировать окно. Тогда дополнительный слой утепления не понадобится, что позволит сократить объем работ.

Вернуться к оглавлению

Армирование

Выбор арматуры зависит от типа перекрытия. Для железобетона из плит и бруска применяются разные изделия. Классическая арматура 6—8 мм в диаметре применяется при обустройстве легких конструкций при незначительных нагрузках, например, при кладке стен, не выступающих несущими. В остальных случаях применяются более прочные материалы большего диаметра. Приготовленные стальные пруты укладываются вдоль перемычки и скрепляются вязальной проволокой. Сварки при этом не требуется. В итоге должна получиться сетка.

Вернуться к оглавлению

Заливка

Заливку осуществляют бетоном М200 нужного объема. Приготовить его можно самостоятельно. Для этого потребуется пропорция: одна часть цемента на две части щебня и на пять частей песка. Цемент должен быть свежим, щебень — очищенным, а песок — просеянным. Смесь перемешивается в сухом виде. После этого добавляется вода. Под арматурную сетку нужно положить несколько половинок кирпичей. Смешанным до однородности раствором заливаются арматуру, пока она полностью не утонет. Следует слегка приподнять конструкцию над горизонтальным щитом. Работу можно продолжать, когда бетон полностью застынет. Чтобы избежать сквозняков, рекомендуется делать четверть сверху и с боков проема в 5 см. Внизу достаточно отпустить 2 см.

Вернуться к оглавлению

Советы при работе

При обустройстве ЖБИ следует четко соблюдать технологию и следовать некоторым советам:

1. Высота перемычки из железобетона должна составлять 1/20 величины самого проема, а ширина должна равняться ширине стены.
2. Диаметр сетки из арматуры следует выдерживать в 14 мм. Этого достаточно для обеспечения необходимой прочности железобетонного пояса.
3. Следует дождаться полного укрепления бетона. Не следует снимать низ опалубки и распорки ранее 25 дней.
4. Перемычки должны быть надежными и выполнены качественно.
5. Заливку нужно осуществлять, только когда верх пояса идет вровень с кладкой. Это позволит избежать ненужных перепадов.
6. Заливочный раствор следует тщательно утрамбовать, чтобы не образовалось пустот.
7. Тип перемычки определяет вес общей конструкции.
8. Для окон и дверей подойдут не несущие перекрытия с армированным поясом небольшой массы.

Вернуться к оглавлению

Вывод

Бетонная перемычка с армированным поясом широко применяется в строительстве. С ее помощью повышается прочность, долговечность возводимого здания. Для разных конструкций предусмотрен определенный тип изделия и соответствующий размер.

Сегодня есть возможность приобрести готовый продукт. Кроме того, простота производства железобетонного пояса позволяет сделать его самостоятельно.

Балка VS Перемычка — Разница между балкой и перемычкой

от Civil Lead

Перемычка и балка являются горизонтальными элементами здания, но они отличаются друг от друга. Балка и перемычка имеют разные функции, а также различаются по техническим аспектам. Итак, в этой статье мы увидим разницу между балкой и перемычкой .

Итак, начнем

Содержание

Разница между балкой и перемычкой

Концепция

Это горизонтальные элементы, используемые для поддержки вертикальных нагрузок. Это горизонтальный элемент, расположенный параллельно плите.

Принимая во внимание, что перемычки представляют собой горизонтальные элементы, используемые для поддержки каменной кладки над окнами, дверями и другими отверстиями в стене.

Типы

Типы балок: просто опертая балка, фиксированная балка, консольная балка, нависающая балка и т. д. Они могут быть из разных материалов, но обычно имеют форму железобетона.

Принимая во внимание, что перемычки   в основном просто поддерживаются. Типы перемычек: деревянная перемычка, бетонная перемычка, каменная перемычка, кирпичная перемычка, стальная перемычка и т. д. В настоящее время деревянные перемычки не используются, потому что древесина подвержена гниению, а также повреждению во время пожара и, следовательно, может привести к обрушению стены выше. это.

Путь передачи нагрузки

Балка несет нагрузку от плиты и передает ее на колонну, от колонны она передается на фундамент и, наконец, от фундамента на грунт.

Тогда как перемычка несет нагрузку стены над проемами и передает ее только стенам.

Также прочтите – Что такое плинтусная балка? Защита цоколя, разница между цокольной балкой и анкерной балкой

Функция

Функция балки заключается в поддержке опирающейся на нее плиты. Он также обеспечивает поддержку пола и потолка.

Принимая во внимание, что основной функцией перемычки является поддержка кладки стены над проемами, как дверь, окно и переносить свою нагрузку на боковые стены.

Поведение

Балка может действовать как фиксированная балка или просто поддерживаемая балка в зависимости от условий поддержки.

В то время как перемычка обычно действует как свободно опертая балка.

Элемент конструкции

Балка является элементом каркаса и частью несущей рамы.

При этом перемычка не является элементом каркаса и не частью несущего каркаса.

Значение в конструкции

Балка является наиболее важным компонентом здания, поэтому при проектировании ее необходимо учитывать.

В то время как в большинстве случаев перемычками пренебрегают, иногда эти конструкции даже не предусматриваются, что в конечном итоге приводит к диагональным трещинам в проемах.

См. также – Разница между уровнем цоколя, уровнем подоконника и уровнем перемычки.

Местоположение

Балка опирается на колонну и стену, ее конечная точка опирается на колонны.

В то время как перемычка размещается на дверной или оконной раме, а иногда и на стене, ее конец опирается на стены.

Возможность проектирования

Проектирование балки не так просто по сравнению с перемычкой, поскольку она является частью несущего каркаса, но в настоящее время работа стала проще, поскольку для проектирования доступно множество программ 3D.

, в то время как конструкция перемычки проста, так как она не является частью несущего каркаса.

Геометрия

Балки могут быть прямыми, изогнутыми или конусообразными в плане.

С другой стороны, перемычки могут быть прямыми или изогнутыми в плане, но последняя тенденция состоит в том, чтобы избегать перемычек и обеспечивать глубокую балку, доходящую до верхней части дверной или оконной рамы, что приводит к экономии времени и обеспечивает большую звукоизоляцию. и прочная конструкция.

Процесс строительства

Балка обычно отливается вместе с плитой как единое целое, за исключением случая сборной балки, балки не просты и легки в изготовлении по сравнению с перемычкой.

С другой стороны, перемычка может быть отлита отдельно при возведении каменной стены. Также можно использовать сборные перемычки. Соорудить перемычку проще и легче, чем балку.

Также прочтите – Что такое указатель? Типы указывания, цель и метод.

Ширина

Ширина балки может быть равна или превышать размер стены под ней. это зависит от нагрузки.

При этом ширина перемычки равна размеру стены под ней.

Длина

Балка может быть длиннопролетной или короткопролетной в зависимости от конфигурации конструкции. Он намного длиннее по сравнению с его поперечным сечением.

В то время как перемычка в основном является короткопролетным элементом. Он не намного длиннее по сравнению с его поперечным сечением.

Площадь поперечного сечения

Площадь поперечного сечения балки больше, чем у перемычки.

При этом площадь поперечного сечения перемычки меньше по сравнению с балкой.

Заключение

Это разница между балкой и перемычкой . Я попытался охватить все различия в этой статье. Если вы нашли эту статью полезной, не забудьте поделиться ею.

Наконец-то спасибо! за прочтение статьи.

Также читайте

Как рассчитать удельный вес стального стержня

График гибки стержня – Важность | преимущества | Подготовка

Разница между длиной колена и длиной разработки

Разница между уплотнением и консолидацией

Разница между перемычкой и балкой в ​​конструктивной системе

Каждое здание состоит в основном из двух компонентов, т. е. структурных компонентов и ненесущих компонентов. Среди обоих структурные компоненты играют более заметную роль по сравнению с неструктурными компонентами. Конструктивные элементы — это те части здания, которые воспринимают нагрузку, возложенную на конструкцию, и передают ее от одного элемента к другому по кратчайшему пути и, в конечном счете, к грунту. Очень важно правильно соединить структурные компоненты, чтобы безопасно передать нагрузку на землю. И перемычка, и балка являются примером одного и того же.
Перемычка и балка являются конструктивными элементами конструкции. Хотя и перемычка, и балка являются горизонтальными или изгибаемыми элементами, они оба отличаются друг от друга в зависимости от их структурного поведения, механизма несущей нагрузки и цели, для которой они используются. Здесь, в этой статье, мы попытались различать термины «балка» и «перемычка».

01. Определение

• Согласно «Фредерик С. Мерритт и Джонатан Т. Рикеттс» (авторы справочника по проектированию и строительству зданий), балки представляют собой горизонтальные элементы, используемые для поддержки вертикально приложенных нагрузок. В более общем смысле это структурные компоненты, которые внешние нагрузки имеют тенденцию изгибаться или искривляться.

• По словам Фредерика С. Мерритта и Джонатана Т. Рикеттса (автора справочника по проектированию и строительству зданий), перемычки представляют собой горизонтальные элементы, используемые для поддержки каменной кладки над окнами, дверями и другими проемами в стене. С технической точки зрения они тоже излучают, но с определенной целью и используются в определенном месте.

02. Функция/назначение

• Требуется для передачи нагрузки от плиты на колонны/стены.
• Балка обеспечивает опору для плиты, опирающейся на нее. Он также служит опорой для пола и потолка.

• Теоретически это своего рода балка, но с технической точки зрения она играет вспомогательную роль. Его основная функция – поддерживать каменную стену над проемами/дверями/окнами и передавать ее нагрузку на боковые стены.
• Перемычка поддерживает нагрузку части стены, расположенной над ней. В некоторых случаях он также поддерживает погодные оттенки.

03. Путь передачи нагрузки

• Балка несет нагрузку от плиты/пола/крыши и передает ее на колонну. Из колонны он переносится на фундамент, а с фундамента в конечном итоге на грунт.

• Перемычка несет нагрузку стены над проемами/дверями/окнами и передает ее только стенам.

04. Поведение

• Может действовать как фиксированная балка или просто поддерживаемая балка в зависимости от условий поддержки.

05. Геометрия

• Балки могут быть прямыми, изогнутыми или конусообразными в плане.

• Перемычки могут быть прямыми или изогнутыми в плане. Но последняя тенденция заключается в том, чтобы избегать перемычек и обеспечивать глубокую балку, то есть до верхней части дверной / оконной рамы, что приводит к экономии времени и предлагает более прочную и долговечную конструкцию.

06. Ширина

• Его ширина может быть равна или больше размера стены ниже. Это зависит от нагрузки.

07. Длина

• Они могут быть длиннопролетными/короткопролетными в зависимости от конфигурации конструкции. Длина балки намного больше по сравнению с ее поперечным сечением.
• Длина балки зависит от конструкции.

• В основном это короткопролетные элементы. Длина перемычки ненамного больше ее поперечного сечения.
• Длина перемычки должна быть не менее 200 мм по пролету. Согласно «СП 7» (НБК 2005) длина несущей части перемычки на каждом конце должна быть не менее 90 мм или одна десятая пролета, в зависимости от того, что больше.

Читайте также: Разница между бетонной балкой и колонной

08. Площадь поперечного сечения

• Площадь поперечного сечения больше по сравнению с перемычкой.

• Площадь поперечного сечения меньше по сравнению с балкой.

09. Расположение

• Балка опирается на колонну и стену.
• Балка представляет собой горизонтальный элемент, расположенный параллельно плите.
• Балка обычно устанавливается на высоте этажа.
• Элемент каркаса и часть несущей рамы.

Читайте также: Что такое строительные несущие системы?

• Перемычка крепится к дверной или оконной раме, а иногда и к стене.
• Перемычка представляет собой горизонтальный элемент, размещаемый поперек проема/двери/окна.
• Перемычка обычно устанавливается над проемами, т. е. над дверями/окнами.
• Обычно это не элемент каркаса и не часть каркаса конструкции.

10. Использование

• Несмотря на то, что это прежде всего структурный элемент, его также можно использовать в качестве декоративного архитектурного элемента.

• Хотя это тоже конструктивный элемент, но не часть конструктивного каркаса.

11. Требуемое количество стали

• Сталь почти как неотъемлемая часть балки. Количество стали будет зависеть от различных факторов, основанных на конструктивном решении. Обычно он будет иметь минимальный процент стали, поскольку он является структурным элементом.

12. Процесс/метод строительства

• Балка обычно отливается вместе с плитой как единое целое.
• Он должен быть отлит на месте, за исключением случая, когда это сборная балка.
• Балки не так просты и легки в изготовлении, как перемычки.

• Перемычка может быть отлита отдельно при возведении каменной стены.
• Возможна отливка перемычки за пределами площадки. Также можно использовать сборные перемычки.
• Перемычки просты и легки в изготовлении по сравнению с балкой.

Читайте также: Типы перемычек | Их использование в домостроении

13. Значение в конструкции

• Балка является наиболее важным компонентом здания и поэтому требует должного внимания при проектировании.

• В большинстве случаев перемычками пренебрегают. Иногда эти структуры даже не предусмотрены; что в конечном итоге приводит к диагональной трещине в отверстиях. Но они могут быть выгодны в снижении потерь тепла из здания и могут ограничивать появление сырости и конденсации.

14. Типы

• Различные типы балок: консольные балки, свободно опертые балки, фиксированные балки, выступающие балки и т. д. Они могут быть из разных материалов.

15. Материал, используемый для изготовления

• Обычно используется в форме RCC. Согласно ‘Р. Барри» (автор книги «Строительство зданий»), сегодня практически все балки бетонные, которые обычно армируются стальной арматурой.

• Согласно «Р. Барри» (автор книги «Строительство зданий»), в прошлом было обычной практикой поддерживать кирпичную кладку над проемами на деревянной перемычке. Деревянные перемычки сегодня не используются, потому что древесина подвержена повреждениям во время пожара и, следовательно, может вызвать обрушение стены над ней, а также потому, что древесина подвержена гниению, что снова приводит к обрушению стены над ней.

Читайте также: Различные причины обрушения зданий, о которых вам нужно знать!

16. Возможность проектирования

• Конструкция балки непроста по сравнению с перемычкой, так как она является частью несущего каркаса. Но в настоящее время работа стала легкой, поскольку для проектирования доступно множество программ для 3D.

• Конструкция перемычки проста, так как она не является частью несущего каркаса.

17. Разное

• Обычно неправильно понимают кровельную ленту. Но это ошибка, которой нужно избегать.

• Не следует путать с перемычкой. Не требуется, чтобы он был рассчитан на горизонтальные нагрузки, но должен быть рассчитан на любые предусмотренные консольные чхаджи, парди и т.
