Как сделать деревянное окно своими руками не дорого

Как сделать деревянное окно своими руками — деревянные конструкции-это экологически чистый и надежный строительный элемент. Все знают об их преимуществах: во-первых, деревянные окна «дышат», во-вторых, дерево является доступным материалом, а в-третьих, их можно изготовить вручную, без использования сложного оборудования. Окна для дач, хозяйственных построек или веранд можно сделать самостоятельно, немного изучив технологию. При изготовлении необходимо обратить внимание на правильные расчеты размеров окна и его геометрии. От этого зависят не только эстетические факторы эксплуатации, но и функциональность конструкции.

Для того чтобы сделать деревянное окно своими руками необходимо приложить достаточно усилий и мастерства. Начинать необходимо с подготовки древесины, она должна быть высушена и напилена в бруски. Далее составляется три слоя брусков, волокна внешних брусков и внутреннего должны лежать с противоположным направлением волокон. Бруски дерева смазываются клеем и помещаются под пресс. В результате Вы получаете клееный трехслойный бурс, который является основой современного деревянного окна.

Следующий этап самостоятельного изготовления деревянного окна сводится к обработке трехслойного бруса на четырехстороннем станке. На этом станке брусу придается профиль створки и профиль рамы. Далее при изготовлении деревянного окна своими руками, Вы нарезаете спрофилированный брус в размер и соединяете либо через шип, либо в «ласточкин хвост».

Полученные заготовки Вы самостоятельно грунтуете, шлифуете и красите. Эти операции могут повторятся несколько раз в зависимости от применяемой технологии самостоятельной окраски деревянных окон.

Отдельный вопрос – это вопрос заказа стеклопакетов и фурнитуры для ваших деревянных окон. Существует достаточно много мест, где Вы можете самостоятельно заказать стеклопакеты и приобрести различную фурнитуру для деревянных евроокон.

Самостоятельный монтаж фурнитуры осуществляется по рекомендациям фирмы поставщика элементов фурнитуры. Крепление деревянного стеклопакета происходит штапиками, закрепленными специальными кривыми гвоздями. Для обеспечения герметичности и защиты от попадания влаги, все стеклопакеты герметизируются за счет специального прозрачного силикона, который наносится ровным слоем между стеклопакетом и древесиной.

видео-инструкция по монтажу своими руками, особенности простых недорогих террасных оконных конструкций для дачного дома, чем покрасить, как изготовить, размеры, цена, фото

Статьи

Если вы планируете выполнять все ремонтные работы на загородном участке самостоятельно, то для сокращения расходов вполне можно сделать деревянные окна для дачи своими руками. Конечно, потрудиться придется, но полученные конструкции будут достаточно надежными, а экономия – по сравнению с покупкой столярных или металлопластиковых изделий – окажется весьма заметной.

Как изготовить такие окна и как их правильно смонтировать – мы расскажем ниже.

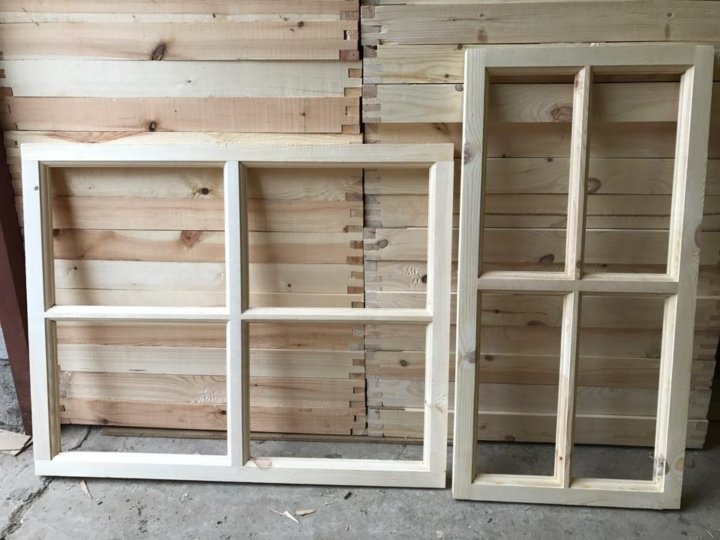

Сделать простое деревянное окно может каждый

Изготовление конструкции

Что нужно приобрести?

При производстве дачных окон из дерева наиболее сложным этапом является изготовление рам и створок. Соответственно, на этом процессе мы и остановимся максимально подробно.

Чтобы сделать качественную раму, нам нужно приобрести деревянные заготовки:

Идеальным выбором материала для производства оконной рамы является клееный брус камерной сушки. Да, цена у него выше, чем у цельного бруса, но при этом он куда меньше подвержен деформациям.

Клееный брус – лучший материал для изготовления рам и створок

Что касается выбора породы дерева, то чем тверже будет древесина, тем лучше. По этой причине заготовки выпиливают либо из кедра, либо из дуба, а вот мягкие лиственные породы не используют почти никогда.
Размеры заготовки для рамы (при глухой конструкции) или для открывающейся створки могут быть самыми разными, и зависят от того, планируем ли мы устанавливать одинарное или двойное остекление.
В первом случае можно использовать брусья шириной до 50 мм, но и жить в доме с комфортом можно будет только летом. Во втором случае берем заготовки по 60 – 80 мм, и устанавливаем в них либо два отдельных стекла, либо клееные герметичные стеклопакеты, которые неплохо сохраняют тепло даже при отрицательных температурах.
Для фиксации стёкол или стеклопакетов нам потребуются штапики. Лучше всего приобрести готовые детали из той же древесины, из которой мы будем делать раму.
Что касается коробов, которые используются для установки окон, то их чаще всего монтируют еще на этапе постройки дома. Если же этих деталей нет, то их можно изготовить, взяв за основу деревянный брус сечением 150х50 мм.

Пазы под остекление формируем с помощью разных фрез

Поскольку конструкция окна предполагает наличие деталей достаточно сложной формы, нам не обойтись без соответствующего инструмента.

Даже для того, чтобы сделать простые конструкции, нам будут нужны:

Пила по дереву (дисковая, сабельная или обычная ножовка).
Дрель и сверла различного диаметра.
Шлифовальная машинка для выравнивания поверхностей заготовок.
Ручной фрезер для дерева, который мы будем использоваться для формирования профиля рамы.
Набор измерительных инструментов.
Крепеж – гвозди, саморезы, клей по дереву, полимерный герметик.

Изготовление и сборка рамы

Делать дачные деревянные окна начинаем со сборки каркаса:

Выполняем черновую шлифовку заготовок, используя для выравнивания брусьев электрорубанок или шлифовальную машинку.
Размеры деревянных окон для дачи могут быть самыми разными, так что для изготовления конструкции с нужными габаритами следует тщательно измерить проемы и сделать необходимые отступы для того, чтобы раму можно было установить.
Брусья подрезаем до требуемой длины с припуском около 5 мм.
Торцы запиливаем под углом 45⁰.

Обратите внимание!
Чем точнее мы выдержим угол, тем надёжнее будет соединение деталей.
Для строгого соблюдения размеров лучше использовать шаблон.

Профиль фрезеровки бруса под разные виды остекления

Используя ручной фрезер, на внутренних поверхностях будущей рамы выбираем основание под установку стекла или стеклопакета.
Конфигурация профиля зависит от размеров заготовки, а также от того, сколько стекол мы планируем устанавливать и какой штапик будем использовать. Так, при одинарном остеклении с использованием стекла толщиной 4 мм и штапиком шириной 16 мм нам необходимо выбрать «полку» размером 20 мм.

Вариант конструкции и размеров окна

Для соединения соседних деталей фрезером выбираем на скосах пазы.
После полного высыхания клея конструкцию можно устанавливать в проем.
Если же мы делаем открывающуюся конструкцию, то выборку под остекление делаем в створке, а на раме просто формируем выступ для плотного закрывания.

Обработав таким образом все четыре элемента, приступаем к сборке:

Пазы на углах смазываем столярным клеем.
Соединяем детали, выравнивая их под углом 90⁰.
Фиксируем конструкцию струбцинами во избежание смещения и перекоса частей рамы.
Для усиления угловых соединений просверливаем на углах сквозные отверстия и загоняем туда деревянные шканты, предварительно смазанные клеем.
Створку собираем так же, но при этом и на нее, и на раму устанавливаем части петель.

Конечно, данная инструкция описывает изготовление самой простой рамы. Однако, освоив эту методику, вы без труда сможете делать не только недорогие изделия, но и окна более сложной конфигурации, с переплетами и открывающимися частями.

Монтаж деревянного окна

Установка рамы в проем

Общая схема конструкции

Деревянные окна для террасы на дачу, а также любые другие оконные конструкции монтируются по вполне определенному алгоритму.

Работы выполняем так:

В качестве основания для установки окон используем короб, зафиксированный в проеме и жёстко закреплённый на несущих конструкциях. Без короба монтировать окно можно только в том случае, если дом изготовлен из кирпича или других материалов, дающих минимальную усадку.
При монтаже под нижнюю часть оконной рамы устанавливаем опорные деревянные колодки. Эти детали нужно размещать на расстоянии не менее 150 мм от угла конструкции, иначе есть риск, что каркас окна треснет в результате температурной или иной деформации.

Выравнивание окна в проеме

Раму устанавливаем на колодки и выравниваем в проеме по уровню. Для выравнивания используем пластиковые монтажные клинья, которые забиваем в зазор между нижним краем окна и опорной колодкой.

Обратите внимание!
Чтобы конструкция не смещалась в проеме во время установки, по бокам можно установить так называемые дистанционные колодки.
После завершения монтажа их извлекают во избежание деформации.

Используя дрель, просверливаем в раме сквозные отверстия. Затем напротив них проделываем гнезда в несущей конструкции, которые используем для фиксации окна в проеме турбовинтами или анкерными болтами. Шляпки крепежных отверстий при этом заглубляем в раму, чтобы они не выступали над плоскостью, на которую будет опираться стекло.

Крепим пластины так, как показано на фото

Также деревянные террасные окна для дачи можно устанавливать и на монтажные пластины. Для этого до помещения конструкции в проем крепим к наружным плоскостям перфорированные детали из оцинкованного металла, которые затем пригибаем к стене и фиксируем саморезами длиной не менее 60 мм.
Когда каркас будет закреплен, навешиваем створки на петли.

После завершения закрепления повторно выравниваем конструкцию в проеме, а затем вынимаем дистанционные колодки. Зазор между рамой и проемом заполняем полиуретановой монтажной пеной. Нам остается только установить снаружи водоотливную планку, изнутри закрепить подоконник, а также перекрыть монтажные швы наличниками.

Зазоры заполняем монтажной пеной

Остекление и покраска конструкции

Деревянные дешевые окна для дачи обычно комплектуются одним тонким стеклом, в то время как в более дорогих конструкциях используются либо пары стекол, либо герметичные стеклопакеты.

Этот вариант является более практичным, потому ниже мы опишем именно его реализацию:

Штапик для остекления

Стеклопакет аккуратно устанавливаем в раму, располагая по центру. Размеры стеклопакета должны позволять его размещение с зазорами со всех сторон, иначе есть риск, что при деформации рамы стекло треснет.
Используя монтажную лопатку, приподнимаем стеклопакет и подкладываем под него пластиковые прокладки.
Такие же прокладки используем для бокового центрирования остекления.

Устанавливаем стекло/стеклопакет и прижимаем его штапиком

После выравнивания устанавливаем в раму подрезанные по размеру штапики. Прижимаем штапиками стекло и фиксируем их с использованием небольших гвоздей.

Совет!
Чтобы при забивании гвоздей не повредить стекло, стоит использовать добойник или небольшой молоток: приставляем инструмент к шляпке гвоздя и бьем молотком по нему.
Так вероятность промахнуться будет куда ниже!

После этого нам остается только защитить окно от различных воздействий.

Выбирая, чем покрасить деревянные окна на даче, опытные мастера чаще всего останавливаются на двух составах:

Для обработки может использоваться пропитка, содержащая влагозащитные и антисептические компоненты. Также неплохо, если в ее состав будут входить УФ-фильтры: в этом случае мы можем быть уверены, что дерево не потемнеет под ярким солнцем.
Вторым вариантом является использованием морилки вместе с краской для наружных работ. Вначале пропитываем деревянные части спиртовой морилкой, а после ее высыхания красим в несколько слоев.

Покраска конструкции существенно увеличивает срок ее службы

Заключение

Деревянные окна для дачного дома, изготовленные и установленные по приведённому выше алгоритму, послужат вам не хуже, чем изделия фабричного производства. Естественно, для этого нужно постараться и внимательно изучить технологию каждого из этапов работы, и здесь нам поможет видео в этой статье, содержащее достаточно большой объем познавательной информации.

Деревянные жалюзи на окна своими руками

Изготовление деревянных жалюзи в масштабе 1/12 из напольных покрытий Houseworks®
Фрэн Кассельман

Жалюзи установлены в #50610 15-световое нерабочее окно.

Материалы и инструменты:

#7022 Пол из красного дуба

Деревянная планка 1/4″ x 1/4″ #17522 для направляющей

1/8″ x 1/4″ деревянная планка #17511 для нижней направляющей (дополнительно) Примечание: вы также можете склеить две полоски настила, бумага к бумаге, для этого дополнительного дополнения

#97008 Универсальный ремесленный нож

#41134 Ultimate Easy Cutter

#60935 Пальцевые сверла

Прозрачный бисер

Мононить (леска)

Малярная лента или матовая прозрачная лента

#10115 12-дюймовая линейка из нержавеющей стали

Карандаш

Домашние работы #7022 Пол из красного дуба состоит из «досок» толщиной 1/4 дюйма, ширина которых как раз подходит для планок деревянных оконных жалюзи. Поскольку доски точно параллельны и надежно прикреплены к устойчивой бумажной основе, легко получить идеально совмещенные отверстия для соединения планок вместе. Возможно, у вас уже осталось напольное покрытие от предыдущего проекта; это идеальный способ его использования.

Легче всего сначала окрасить или иным образом обработать пол и верхние/нижние перекладины. У меня были очень хорошие результаты с жидким кремом для обуви Kiwi Color Shine (в коричневом цвете, для этого проекта). Он легко наносится, хорошо сохнет, не искажает напольное покрытие и не приводит к его отделению от бумаги-подложки, после легкой шлифовки его можно отполировать до мягкого блеска. Какой бы метод вы ни использовали, убедитесь, что пол полностью высох, прежде чем продолжить.

Измерьте ширину окна* там, где будут жалюзи; допускайте небольшой зазор. (Для стандартного окна Houseworks, такого как № 5023, это около 2 3/16 дюйма.) Отрежьте кусок пола до этой ширины. Вам понадобится около 12 планок на дюйм готовой жалюзи, поэтому количество необходимого пола зависит от сколько покрытия вы хотите Я не заметил проблемы с использованием планок, где пол имеет соединение, но разрешите использовать дополнительные планки вместо соединенных, если это вас беспокоит.

Отрежьте нижнюю рейку такой же ширины; обрежьте верхнюю рейку так, чтобы она плотно прилегала к верхней части окна.

На бумажной стороне напольного покрытия отметьте линию на расстоянии 1/2 дюйма от каждого конца ширины полосы и полной длины части (-ей) напольного покрытия. Сложите напольное покрытие между каждой полосой и согните бумагу; добавьте отметку карандашом в складках, чтобы обозначить полоски. Просверлите крошечное отверстие в центре ширины каждой полоски вдоль линии 1/2 дюйма. Просверлите соответствующие отверстия в верхней и нижней направляющих. Разделите полоски, надрезав бумагу по сгибам.

Отрежьте кусок мононити длиннее, чем вам нужно. Сложите его пополам, чтобы найти центр, и прикрепите скотчем к центральной нижней части нижней направляющей (для временной устойчивости или обрежьте скотч и оставьте на месте). Пропустите конец мононити через каждое отверстие, затем по бусине с каждой стороны, а затем по первой полоске. Продолжайте добавлять бусины и полоски, пока не закончите, затем добавьте шапку.

Свяжите концы мононити вместе, отрежьте излишки и закрепите абажур с помощью постоянного или временного клея на ваш выбор. В качестве альтернативного метода крепления просверлите отверстия в верхней части оконной рамы и проденьте моноволокно, затем завяжите концы узлом или скотчем, чтобы штора была надежной, но все еще съемной.

*На фото окно #50610 15-световое нерабочее окно (с измененным фронтоном), поэтому размеры разные: полосы настила шириной 4 1/2″, линия отверстий 7/ 8 дюймов с каждого конца.

Полка для деревянной оконной рамы своими руками

Делиться заботой!

Фейсбук

Перейти к инструкциям

Этот красивый предмет домашнего декора так же полезен, как и красив. Повесьте его в прихожей, чтобы хранить ключи и бумажник, или поместите его в столовой в качестве места для свечей и другого небольшого декора. Вы можете использовать его как рамку для фото или поставить на него зеркало, если хотите. Как бы вы ни решили его использовать, его можно быстро и просто сделать, а выглядит он совершенно потрясающе.

В прошлом я видел массу переработанных оконных рам, и я должен признать, что на них так здорово смотреть. Но мой дом НАСТОЛЬКО забит наполовину сделанными проектами, пиломатериалами и инструментами, что у меня просто нет места, чтобы взяться за них. Я решил, что вместо того, чтобы перерабатывать старое окно, я возьму часть своего пиломатериала и создам свое собственное окно с нуля.

В целом, это стоило мне где-то около 7 долларов за пиломатериалы и заняло у меня менее 2 часов (не считая времени на сушку отделки и клея). У меня не было конкретного плана. Я просто знал, как я хочу, чтобы это выглядело, и я взял доску, которая, как я думал, подойдет. Я использовал измерительную ленту и измерил длину, которая, по моему мнению, будет выглядеть правильно, а затем сделал пометку.

В данном случае я сделал внешнюю раму окна из досок 1 х 4. Длинная сторона имеет длину 36 дюймов, а внутренние доски были обрезаны до 17 дюймов. Каждая из двух внешних досок добавляет 3,5 дюйма, что дает ширине окна дополнительные 7 дюймов, что в сумме составляет 24.

Признаюсь, в начале проекта я не знал, что буду добавлять полка, поэтому я изначально имел в виду, что это окно можно будет повесить как вертикально, так и горизонтально. Я подумал, что было бы здорово иметь такую гибкость. Но, в конце концов, мне пришлось принять решение, чтобы я мог добавить полку, идущую в одном направлении, поэтому я решил сделать это вертикальным окном. Но вы можете оставить полку выключенной, и у вас может быть оконная рама, которую вы можете изменить в любом направлении.

После того, как я измерил и обрезал внешние доски, я измерил расстояние между ними. Это должно было быть ровно 29 дюймов (36 — 7, то есть две платы 3,5), но по какой-то причине, вероятно, из-за небольшого коробления, он был немного меньше этого. Я настоятельно рекомендую вам измерить свои тоже, просто для абсолютной уверенности. На самом деле я использовал доску 1 x 3 для центра окна, так как она выглядела немного лучше, чем 1 x 4.

Наконец, мне нужно было измерить расстояние до отдельных оконных стекол. Я хотел иметь шесть стекол, поэтому мне нужно было вырезать четыре отрезка 1 x 2. Полная длина по центру окна, как мы знали, составляла 17 дюймов. Фактическая ширина 1 x 3 составляет 2,5 дюйма. Таким образом, у нас было 14,5 дюймов для работы. Поскольку нам нужно было только по одному с каждой стороны, нам просто нужно было сократить его пополам, то есть каждый 1 x 2 должен быть 7,25 дюйма. ЛЕГКИЙ!

Извините за математику. У меня будет полный список сокращений в инструкциях ниже.

После того, как все части были вырезаны, я соединяю их вместе, чтобы убедиться, что окно выглядит так, как я хотел. Я был очень доволен, поэтому я просверлил несколько карманных отверстий в пяти основных частях (внешней и средней части). Я скрепил их все вместе винтами с потайными отверстиями и решил использовать столярный клей, чтобы скрепить части оконного стекла. Досадно, что эти куски вдруг оказались как-то слишком короткими. Не знаю, что произошло, но они просто не доходили до краев дерева. В конце концов я использовал зажимы и несколько скоб, чтобы удерживать их на месте, что сработало хорошо, но я признаю, что меня не устраивал небольшой зазор, оставшийся в конце. Такова жизнь.

Когда все высохло, я использовал дисковую шлифовальную машину, чтобы отшлифовать все до гладкости. Изначально я собиралась покрасить его, но у меня не было нужного цвета морилки. Так что я выкопал свой старинный воск Waverly и нанес его на необработанную древесину губчатой кистью, и я был приятно удивлен тем, как это выглядело. Я просто нанесла его спонжем, а потом вытерла тряпкой. Получилось так, как будто он был испачкан. Очень круто.

Пока сохло, понял, что хочу добавить полку. Здесь я должен был принять решение о том, в каком направлении я хочу, чтобы было окно. Я мог бы добавить более длинную полку и сделать окно горизонтальным, но я не думаю, что это выглядело бы так же хорошо, как горизонтальное. У меня в голове был очень четкий образ венка на окне, и я подумал, что было бы лучше, если бы окно было вертикальным. Поэтому я принял решение обрезать полку до 24 дюймов в ширину.

Я использовал доску 1 x 6 для полки и использовал воск Waverly, чтобы покрасить ее так же, как остальную часть окна. Я добавил еще несколько карманных отверстий с помощью приспособления для карманных отверстий в самом окне и прикрепил полку к остальной части окна.

Я думаю, это круто, что он может стоять сам по себе, а это значит, что вы не ограничены тем, что можете повесить его на стену. Вы можете разместить его на столе или мантии или где угодно.

Последним шагом было добавление фурнитуры для подвешивания картин сзади. У меня была парочка таких в заначке, так что я очень аккуратно вбил их в багажник. Для этого я использовал линейку и уровень, но они все равно немного шатались. Но, что удивительно, он все еще висит прямо на стене, так что я счастлив.

Люблю играть с декором на полке, особенно на разные праздники. Я сделал это почти два года назад, и я изменил его МНОГО. Я думаю, что это очень весело — пробовать разные вещи и смотреть, как заставить их выглядеть по-другому.

В какой-то момент я думаю, что могу попробовать изменить его, закрасив окно, чтобы оно выглядело старше. Может, эффект кракле или что-то в этом роде? Я не уверен. Пока я им доволен, но думаю, было бы здорово посмотреть, что еще мы можем с ним сделать.

Время подготовки:
10 минут

Активное время:
1 час

Дополнительное время:
2 часа

Общее время:
3 часа 10 минут

Сложность:
Easy

Материалы

1 x 4 ВЫРЕЗА

2 @ 36 дюймов
2 @ 17 дюймов

1 x 3 ВЫРЕЗА

1 @ 29 дюймов

1 x 2 ВЫРЕЗА

4 @ 7,25 дюйма

1 x 6 ВЫРЕЗОВ

1 @ 24 дюйма

Инструменты

Клей для дерева
Степлер со скобами
Морилка или краска для дерева
Пила
Карманное приспособление для отверстий
Винты с потайным отверстием 1 1/4 дюйма
Зажимы (дополнительно)
Фурнитура для подвешивания картин

Инструкции

Возьмите доски размером 1 x 4 и пилу и отрежьте две доски по 36 дюймов и две доски по 17 дюймов.
Сделайте большой прямоугольник из 17-дюймовых досок внутри 36-дюймовых досок, чтобы получилась рама размером 24 на 36 дюймов.
Разрежьте брус 1 x 3, чтобы получилась 29-дюймовая доска. Найдите центр 24-дюймовой стороны и поместите 29-дюймовую доску в центр рамы вертикально.
Отрежьте четыре доски 1 x 2 по 7,25 дюйма.
Измерьте внутреннюю часть рамы на расстоянии 9,75 дюйма от верха и низа по каждой длинной стороне, а также по центру. Поместите центры ваших 1 x 2 частей в эти точки, чтобы создать ваши индивидуальные оконные стекла. При необходимости отрегулируйте на глаз.
Используйте приспособление для отверстий в карманах, чтобы добавить два отверстия в карманы на тыльной стороне 17-дюймовых и 29-дюймовых деталей. Используйте винты с карманными отверстиями, чтобы соединить части рамы.
Используйте столярный клей и скобы, чтобы прикрепить деревянные детали 7,25 к внутренней части рамы. Вы можете использовать зажимы, если считаете, что они вам нужны.
Обрежьте пиломатериал размером 1 x 6 до 24 дюймов.
Используйте морилку или краску, чтобы придать завершенность всем созданным вами деталям.
После того, как отделка полностью высохнет, используйте приспособление для отверстий в карманах, чтобы добавить 5 отверстий в нижней задней части окна, чтобы закрепить полку.
Используйте винты с потайными отверстиями, чтобы закрепить полку.
Прикрепите предпочтительное подвесное оборудование к верхней задней части оконной рамы.

Примечания

Вы можете использовать любой тип отделки для своего окна. Существует множество различных техник для различных эффектов. Попробуйте это на запасном куске дерева, чтобы решить, что вам нравится.
Вы можете создать горизонтальную полку вместо вертикальной, если хотите. Просто сократите размер 1 x 6 до 36 дюймов вместо 24,9.0028
Какое бы оборудование для подвешивания картин вы ни выбрали, оно будет иметь разный вес. Убедитесь, что вы не вешаете на полку слишком тяжелые вещи, и примите во внимание вес самой оконной полки.
