Как вставлять окна в сэндвич панели: монтаж окон в термопрофиль

Выполнить монтаж окон в сэндвич-панели из термопрофиля можно самостоятельно, если есть уверенность и познания в строительном деле. Непрофессиональные руки и отсутствие навыков могут свести на «нет» все усилия по созданию комфортной обстановки.

В то же время монтаж и установка оконных блоков в доме, построенном из сэндвич-панелей несложны, по сравнению с кирпичными или бетонными сооружениями. Утепление готовыми изоляционными материалами оконных откосов в малоэтажном строении может выполнить любой человек, когда-либо державший в руках строительный инструмент.

Панели из термопрофиля или sip

А также их называют английским словом «сэндвич». Панели, это многослойный «пирог», внутри которой содержится утеплитель пенной природы, с внешних сторон – пластик для жесткости внутри и защиты от внешних воздействий снаружи. Роль теплоизолятора выполняют вспененные материалы:

• полистирол;
• полиизоцианурат;
• полиуретан;
• минеральная вата;
• стекловолокно.

Применение в качестве покрывного материала ПВХ, значительно удешевляет цену термопанелей, но для установки на оконные откосы аналоги непригодны. Материал быстро стареет и перестает выполнять защитные функции.

Как вставить окно в сэндвич панель

Расположение оконных проемов закладывается на стадии разработки проекта здания. При возведении стен параллельно устанавливается крепежный каркас.

Перед вырезкой дополнительного оконного проема в уже готовом строении, необходимо детально изучить:

• Размеры готового оконного блока.
• Сторона, в которую открывается окно.
• Вентиляционные свойства.

Поспешное принятие решения недопустимо. После завершения работы владельца здания может ожидать неприятный сюрприз. Например, створки окна не будут открываться полностью или по помещению будут гулять сквозняки, даже при открывании на проветривание.

Установка оконного блока, в заранее подготовленный каркас:

• Оконный блок помещается в гнездо, ограниченное направляющими каркаса.
• При помощи клиньев и уровня выравнивается в правильное положение.
• Крепится к каркасу саморезами или аналогами.
• Швы и промежутки между блоком и стеной заполняются герметичным материалом.

Выполнение работ не требует высокой квалификации, главные условия для успешного завершения работ — соблюдение технологии, внимательность и аккуратность.

Монтаж оконных откосов в сэндвич панели: технология и требования

Как правильно и быстро осуществить монтаж окон в сэндвич панели и можно ли это выполнить самостоятельно? Обычно такие вопросы возникают при замене старых оконных блоков на новые, пластиковые или деревянные. Требования к оформлению оконного проема следующие:

• Надежная тепловая изоляция.
• Долгая сохранность.
• Нетребовательность в уходе.
• Привлекательный внешний вид — ровные линии, гладкая поверхность, нейтральные цвета.

Монтаж оконных сэндвич-панелей самостоятельно можно осуществить, обладая некоторыми знаниями, навыками в строительном деле и минимальным набором строительных инструментов. Утепление таким методом особенно актуально в строениях из кирпича, бетонных панелей или блоков, в связи с особенностями строительного материала стен.

Инструменты и материалы

При проведении монтажных работ по облицовке оконных откосов термоизоляционными панелями требуется стандартный набор строительных инструментов, присутствующий в каждом доме, где хозяин предпочитает выполнять обустройство и мелкий ремонт собственными руками:

• Рулетка или длинная металлическая линейка.
• Острый нож, хорошо если специализированный строительный.
• Короткие саморезы небольшого диаметра.
• Отвертка, дрель или шуруповерт.
• Жидкий пластик.

Стройматериалы:

• Сэндвич-панели.
• Стартовые профили П и F.

Приобретать стройматериалы необходимо после тщательного подсчета требуемого количества. Многие магазины предоставляют услугу нарезки полос термопрофиля в требуемый размер. При небольшом объеме работ это позволяет существенно снизить расходы.

Монтажные работы

Одной из особенностью проведения монтажа облицовке оконных откосов является временная выдержка после установки нового оконного блока. Окончательную отделку можно проводить по истечении полутора-двух суток после запенивания стыков. Это время необходимо монтажной пене для полного застывания.

Порядок монтажа:

1. Излишки монтажной пены срезать острым ножом, зачистить поверхность от неровностей, убрать мусор и освободить прилегающие поверхности от пыли.
2. П-образный профиль нарезают в размер по длине и ширине окна, снимая точные размеры рулеткой или линейкой, и фиксируют по месту саморезами. Промежутки между саморезами не более 15 сантиметров, крепление осуществляется строго по краю профиля. Крепить профиль начинают с верхней поверхности, чтобы по его уровню выставлять боковые части. Монтаж производится встык с плотным прилеганием, зазоры недопустимы.
3. Установить нарезанные по размеру панели на подготовленные места, заполнить образовавшиеся щели между внутренней поверхностью и оконным проемом жидким пластиком.
4. Установить по наружному периметру оконного проема F-образный профиль таким образом, чтобы «ножка» буквы располагалась на стенах, придавая оконному проему окончательный завершенный вид. Фиксация может осуществляться на жидкие гвозди.

Монтаж термоизоляционных панелей можно осуществить и без применения П-образного направляющего профиля, если окно установлено без перекосов и стены откосов обладают ровной поверхностью. В таком случае край панели, прилегающий непосредственно к оконному блоку, заводят в нишу за край оконного блока очень плотно. Глубина вставки составляет примерно один сантиметр и этот припуск обязательно учитывают при раскрое утеплительной полосы.

После установки панели на место, все образовавшиеся ниши заполняют монтажной пеной.

Отделка оконных откосов термоизоляционными материалами позволяет значительно повысить степень защиты помещения от проникновения холода и постороннего шума, если использовать качественные стройматериалы известных производителей, зарекомендовавших свою продукцию неизменным качеством и высокими техническими характеристиками.

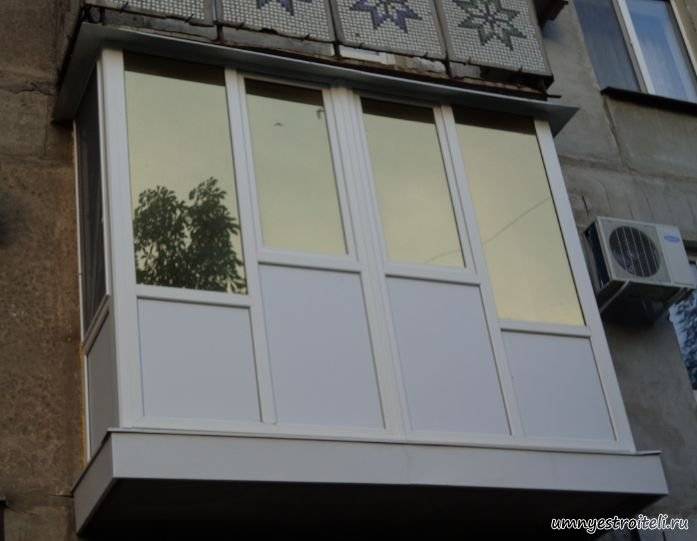

Плюсы установки окон в сэндвич панели

Слоеный сэндвичный пирог из утепляющего и покрывных защитных материалов обладает следующими достоинствами:

• Отсутствие покрасочных работ или периодических нанесений нанесения лакового слоя, поверхность плиты повторяет структуру пластикового окна и подоконника. Можно купить панели с ламинированной поверхностью, если есть необходимость оформить оконные откосы в определенной цветовой гамме.
• Устойчивость к агрессивной среде, возможность проводить в помещении влажную уборку и быструю очистку панелей губкой. Поверхность не склонна к впитыванию грязи, с неё легко удалить даже застарелые пятна.
• Отсутствие растрескивания и появления микроскопических шероховатостей с течением времени.
• Надежное утепление, практически полное перекрытие притока холодного воздуха с улицы.
• Простота и малые расходы на монтажные работы.
• Долговечность. Срок службы панелей может превышать двадцатилетний рубеж.

Недостатки установки сэндвич панелей на окна

Незначительная стоимость строительных материалов обычно указывает на их невысокое качество. С течением времени возможно возникновение дефектов, на устранение которых придется затратить дополнительные средства и силы:

• Пожелтение и изменение формы при долгосрочном попадании на панели прямых солнечных лучей говорит о низком качестве использованного для их изготовления пластика.
• Неустойчивость к механическим воздействиям небольшой силы – слишком хрупкий пластик.
• Дешевые панели имеют неровный профиль, что приведет к деформации через непродолжительное время.

При покупке комплектующих изделий действует следующее правило: чем выше качественные характеристики материалов, тем легче с ними работать.

Особенности при выборе материалов

Основные моменты, связанные с температурным режимом:

• В помещениях, где держится высокая температура и возможно попадание прямых солнечных лучей применяют панели с ренолитным покрытием, которое не боится повышения температуры до 70 градусов.
• Качественная нарезка производится дисковой пилкой с маленьким шагом зубцов.
• Нельзя осуществлять раскрой при низких минусовых температурах, пластик становится на морозе хрупким.

Откосы из сэндвич-панелей легко моются с применением синтетических моющих средств, позволяют применять легкие абразивные средства для очистки застарелых загрязнений в небольших количествах. Практичность в эксплуатации, длительный срок службы, легкость ремонтных работ и благородный внешний вид привлекают покупателя.

Читайте далее:

Понравилась статья? Расскажите друзьям:

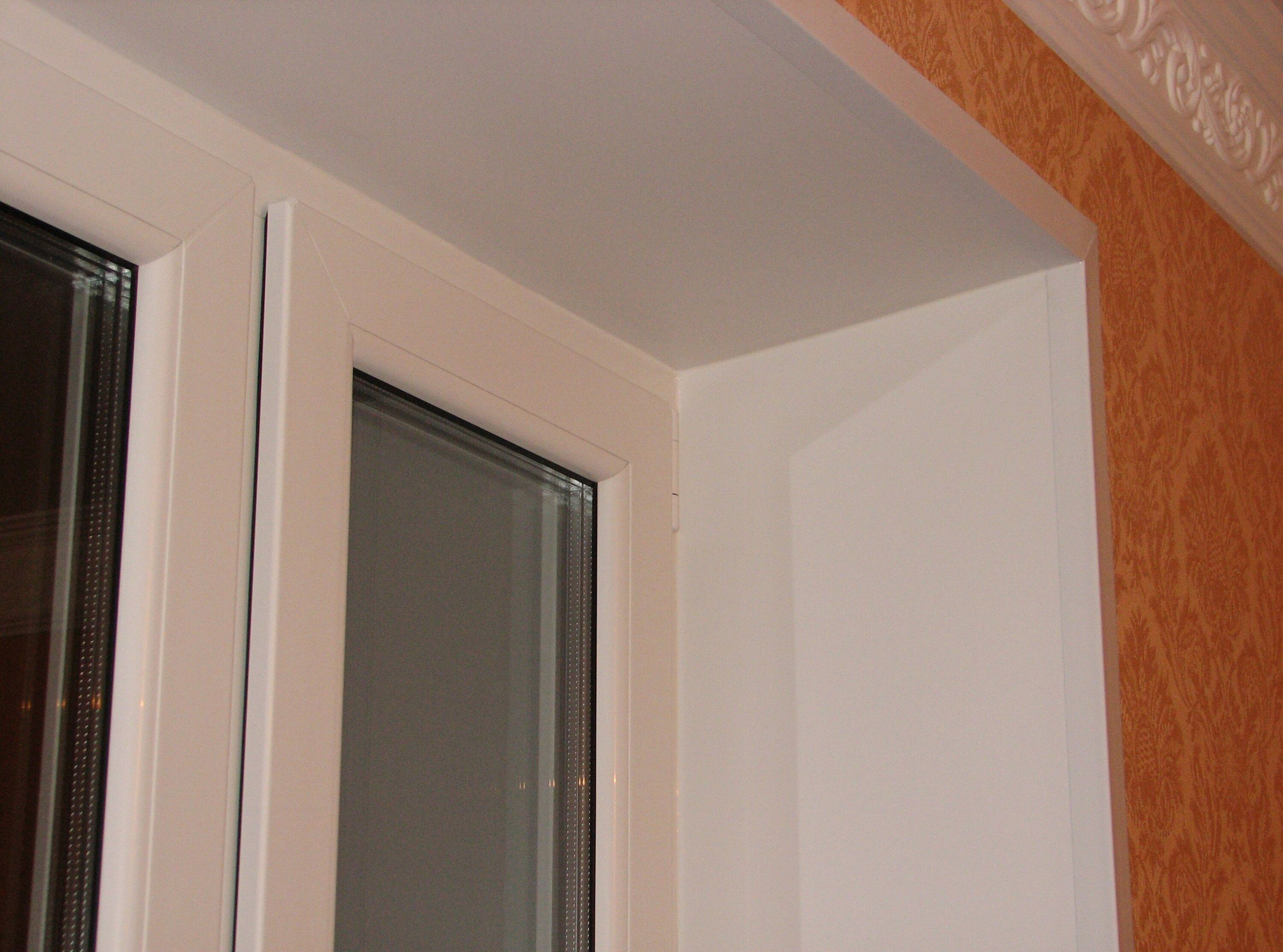

Сэндвич панели для окон и оконных откосов – фото инструкция

После установки окон перед каждым хозяином сразу же встает очередная проблема – монтаж откосов. Именно от этого напрямую зависит, будет ли тепло в вашем доме в холодное время года. Именно поэтому очень важно правильно сделать выбор из широкого ассортимента строительных материалов, предназначенных для монтажа откосов. Для этого процесса подойдут сэндвич панели для оконных откосов и окон.

Выбираем откосы на окна

Характеристики

Оконные сэндвич панели имеют массу положительных свойств. Этот материал с английским наименованием внезапно ворвался в мир строительных материалов и очень быстро стал очень популярен. И все это благодаря их ценнейшим свойствам, благодаря которым конструкции достаточно быстро стали востребованы в сфере строительства.

Процесс монтажа

Среди потребителей сэндвич панели именуются теплые оконные откосы. Они были так названы благодаря своей доступности, оригинальности, а также доступной стоимости. Сэндвич панели для окон — это самостоятельная конструкция, отличающаяся собственным составом.

Уникальность данного материала в том, что для его изготовления применяется три совершенно различных материалов. Для внешнего листа применяется цельнолистовой ПВХ определенной жесткости, а изнутри применяется листовой полистирол, как видно на фото.

Между листами обязательно находится утеплитель, расположение которого напоминает собой сэндвич, откуда и название конструкции. Чаще всего в качестве утеплителя применяется несгораемая минеральная вата, или обладающий такими же свойствами пенополистерол. Также сэндвич панели для откосов окон отличаются своей экологичностью, что позволяет работать с ними безо всяких специальных средств защиты.

Лучше всего использовать для конструкции толщиной в 1 см. Они отлично подойдут как для деревянных, так и для пластиковых окон, но лишь в том случае, если ширина скосов будет равна от 5 до 150 см.

Отдав предпочтение сэндвичам, вы обеспечите прекрасную теплоизоляцию, а также обеспечите звукоизоляцию помещения. К тому же сэндвич панели для пластиковых окон характеризуются долговечностью, прочностью, стойкостью к плесени, грибкам и влажности. Главное, чтобы подоконник был сделан по всем правилам, и тогда все свойства материала будут функционировать в полную силу. При этом нужно скос и подоконник делать параллельно. Можно сделать это в один день с установкой окон, но лучше все же сделать дневной перерыв, что даст возможность монтажной пене полностью просохнуть.

Особенности

Как уже указывалось ранее, панели состоят из пары неоднородных слоев и по этому признаку их можно разделить на двухслойные и трехслойные. В первых из них в качестве утеплителя зачастую применяется прессованный пенопласт или внешнее жесткое покрытие из ПВХ. В трехслойных конструкциях существует дополнительный слой из внутреннего листа, что довольно целесообразно, учитывая слабую адгезию пластика с различными фиксирующими материалами. Вот только отделка откосов окон сэндвич панелями трехслойного типа рекомендуется лишь в том случае, если вы в скором времени планируете их переделывать.

Сэндвич панели представляют собой такой материал, который идеально сочетает в себе надежность и отличный эстетичный вид, а также они отличаются прекрасным энергосберегающим эффектом, в то время как пенопласт, являющийся утеплителем в конструкциях, имеет нулевую теплопроводность, что не дает окна запотевать из-за отсутствия холода на раме, как видно на фото.

Приобрести конструкцию можно уже в готовом виде, что значительно облегчает процесс монтажа. Несмотря на все преимущества, как у любого материала, у сэндвичей также имеются недостатки. К ним можно отнести то, что конструкции плохо обрезаются, подойдут исключительно для ровных поверхностей и забирают приличный участок свободного места. Но даже несмотря на это, сэндвич панели являются материалом, которому стоит отдать предпочтение, чтобы значительно облегчить себе работу. Можно встретить материал самых разнообразных цветовых решений, которые идеально впишутся в любой интерьер помещения.

Преимущества

Давно ушли в прошлое те времена, когда внутренние оконные откосы просто оштукатуривались. Это было довольно неудобно, так как на поверхности моментально появлялись следы от пыли, мокрых рук и грязи, да к тому же при процессе оштукатуривания приходилось постоянно замешивать малые порции раствора, так как он очень быстро высыхал.

Для работы, к примеру, с гипсокартоном, вам обязательно потребуются навыки и умения, чего нельзя сказать о работе с сэндвич панелями. Оконные откосы из сэндвич панелей выглядят практически также, как и отделка пластиковыми панелями, вот только делается все быстрее и проще.

Нельзя не вспомнить и простоту ухода за конструкциями, заключающуюся в обработке обычными моющими средствами. Да к тому же процесс монтажа достаточно прост, а ремонт практически не требуется.

Установка

Перед началом установочных работ, не обойтись без подготовительного процесса:

• Для определения размеров стартового профиля измерьте высоту и ширину оконного проема;
• Отрежьте стартовый профиль согласно проведенным размерам;
• Стартовый профиль прикрепляется к раме при помощи саморезов 8,5 см, устанавливающихся через каждые 150 мм;
• Отмерьте и нарежьте панели. Делать это лучше всего при помощи электрического лобзика, что поможет достичь чистоты распила;
• Поверхность запеньте монтажной пеной, которая заполнит пустоты и создаст дополнительное утепление, как видно на фото;
• Снимите защитную пленку с конструкции и установите вертикальные панели;
• Для закрытия стыков используйте стартовый профиль, после чего также используйте монтажную пену;
• Финишную планку прикрепите с левой стороны оконного проема;

• Операции проводите от правой стороны окна, как видно на фото;
• Монтируйте панель сверху с последующим закрытием стыка стартовым профилем. Затем изготовьте финишный профиль;
• В местах, где происходят стыки, финишный профиль надрежьте под углом 45ᵒ и снова используйте монтажную пену, после чего установите финишную планку;
• Стыки заполните белым монтажным клеем;
• Пространство под подоконником заштукатурьте гипсовой штукатуркой белого цвета.

Подведем итоги

Выбирая материал для оконных откосов, советуем отдать предпочтение сэндвич панелям, которые помогут избежать конденсата в будущем. К тому же установить эту конструкцию достаточно легко, для чего не потребуется специальных навыков. На проведение работ понадобится всего 1,5-3 часа и с этим справится даже новичок.

Монтаж окон в сэндвич-панели блоками

Установить окна в сэндвич-панели из термопрофиля можно самостоятельно при наличии уверенности и знаний в строительном деле. Непрофессиональные руки и отсутствие навыков могут свести на нет все усилия по созданию комфортной обстановки.

При этом монтаж и монтаж оконных блоков в доме, построенном из сэндвич-панелей, не представляет сложности по сравнению с кирпичными или бетонными конструкциями. Утепление оконных откосов в малоэтажном доме готовыми теплоизоляционными материалами под силу каждому, кто хоть раз держал в руках строительный инструмент.

Как монтировать сэндвич-панели на окна – секреты теплых и красивых откосов

Оконные сэндвич-панели – это специальный трехслойный материал для монтажа откосов. С их помощью можно не только красиво оформить оконный проем, но и сделать его максимально теплым и сухим, единственное для этого нужно соблюдать определенную технологию монтажа. Поэтому ниже я подробно расскажу, как сделать оконные откосы из сэндвич-панелей своими руками.

Откосы из сэндвич-панелей

Полезные советы

При изготовлении откосов из сэндвич-панелей необходимо придерживаться следующих рекомендаций :

• Для жаркого климата лучше выбирать материал с ренолитовым покрытием. Такая пленка защитит откосы от высоких температур и деформации.
• При работе важно учитывать коэффициент линейного расширения.
• Для предотвращения растрескивания верхнего слоя панелей при резке стоит использовать циркулярную пилу с мелким шагом зубьев.
• Не резать детали при низкой комнатной температуре (ниже +5). Такие условия приводят к хрупкости и растрескиванию материала.
• При выборе стартового профиля необходимо учитывать рекомендации производителя панели.
• Перед установкой деревянные рейки необходимо просушить и обработать антисептической пропиткой.
• Герметик для швов должен точно соответствовать цвету панелей. После высыхания разница в оттенках будет поразительной.

Отделка оконных откосов сэндвич-панелями – простой вариант завершения установки новых окон. Этот материал характеризуется высокими эксплуатационными характеристиками, простотой монтажа и неприхотливостью в уходе.

Несколько слов о сэндвич-панелях

Сэндвич-панели для оконных откосов состоят из двух пластиковых листов, между которыми расположен утеплитель. В качестве последнего можно использовать:

• пенополиуретан;
• экструдированный пенополистирол;
• свободный пенопласт.

Благодаря наличию утеплителя снижается количество теплопотерь через оконный проем. Что касается самого пластика, то он бывает разных цветов. Это позволяет подобрать панели к любому окну.

Многие считают, что сэндвич-панели предназначены для пластиковых окон, однако их можно использовать и для деревянных стеклопакетов. Благодаря такой отделке они не замерзнут.

Еще одним преимуществом данного решения является то, что окна в сэндвич-панелях не запотевают (при условии, что влажность внутри помещения нормальная). Кроме того, материал прост в сборке, как вы можете видеть ниже, а также не требует дополнительной отделки, что также является его большим плюсом.

Таким образом, отделка оконными сэндвич-панелями – одно из лучших решений.

Замечу, что существуют и металлические сэндвич-панели, которые часто используются для строительства всевозможных бытовок, ангаров и т. п. Монтаж окон ПВХ в сэндвич-панели сопряжен с рядом сложностей.

Чаще всего для этого проем обшивается профилем или доской (если помещение отапливается), и только после этого в сэндвич-панели устанавливаются окна. Впрочем, это уже тема для другой статьи, о которой мы поговорим в следующий раз.

Для упрощения монтажа окон в сэндвич-панели используйте специальные крепления

После завершения монтажа окна в сэндвич-панель запененный участок снаружи необходимо сразу скрыть наличниками, иначе пена быстро превратится в пыль под воздействием солнечных лучей.

Сэндвич — на деревянные и пластиковые окна

Панели очень устойчивы к ультрафиолетовому излучению, что немаловажно для наружного декора. Для отделки фасадов производители сегодня предлагают множество вариантов панелей, различных по фактуре и цвету, сэндвич-панели широко используются для обустройства временных конструкций, рекламных щитов.

Еще одним важным преимуществом является совместимость с окнами из ПВХ. Оконный проем будет выглядеть завершенным и благородным. Внешние откосы прослужат очень долго, материал без последствий для внешнего вида и функциональности хорошо переносит действие непогоды, вредных химических веществ. Эксплуатация значительно упрощается за счет легкого ухода, достаточно протереть панели водой с мылом и они будут как новые.

Помните, если не сделать внешнюю отделку фасада, могут возникнуть неприятности в виде конденсата в помещении, сквозняка. В комнатах может появиться грибок, вывести который очень сложно, поэтому затягивать с отделкой не стоит. Конфигурации окон могут быть абсолютно любыми, панели подходят для балконов, лоджий, открытых веранд, кафе, ресторанов, гостиниц.

Технология монтажа

Монтаж откосов состоит из нескольких этапов:

Основные этапы монтажа

Следует отметить, что отделка откосов пластиковых окон сэндвич-панелями и деревянными панелями осуществляется одинаково . Далее расскажу подробно. как осуществляется работа на каждом из этих этапов.

Пример выравнивания оконного проема деревянными рейками

Подготовка поверхности

Раньше. как установить сэндвич-панели на окна, обязательно нужно подготовить поверхность. Делается это следующим образом:

1. сначала выравнивают оконный проем. Для этого удаляют старые куски штукатурки и другие неровности. В некоторых случаях для выравнивания проема по периметру устанавливаются деревянные рейки с помощью саморезов или даже нагеля из гвоздей. В процессе установки ламелей обязательно используйте строительный уровень, чтобы оконный проем получился ровным ;
2. также необходимо подрезать пенопласт между стеклопакетом и оконным проемом, который может помешать дальнейшей работе;
3. то отверстие необходимо очистить от пыли. Для этого пропылесосьте поверхность или протрите влажной тряпкой.

Теперь, когда проем подготовлен, можно приступать непосредственно к установке.

Установка стартового профиля

Монтаж оконных откосов из сэндвич-панелей предполагает установку П-образного профиля по периметру окна. Данная работа выполняется в следующей последовательности:

1. в первую очередь измерьте оконную раму по периметру;
2. затем нарежьте профиль на полосы необходимой длины. Для этого можно использовать монтажный нож или специальные ножницы;
3. Теперь с помощью строительного уровня отметьте расположение профиля на оконной раме . Это необходимо для того, чтобы вертикальные направляющие располагались строго вертикально, а горизонтальные, соответственно, горизонтально;

Пример крепления стартового профиля

1. Теперь прикрепите направляющие к оконной раме по разметке с помощью саморезов. Последние должны располагаться с шагом около 20 сантиметров.

На этом установка направляющих завершена.

Резка

Резка очень ответственный этап, поэтому работу нужно выполнять аккуратно и аккуратно. . Инструкция выглядит так:

1. в первую очередь измеряют внешние стороны оконного проема;
2. после этого измерьте глубину проема с каждой стороны в нескольких местах;

1. теперь по полученным данным необходимо нанести маркировку на панели с учетом того, что их внутренние торцы, т. е. примыкающие к стеклопакету, должны соответствовать длине направляющих. Для упрощения этой задачи можно использовать специальный угломер (маленький), который позволит измерить углы проема, чтобы потом использовать его как шаблон для разметки;
2. теперь по маркировке нужно вырезать заготовки. Для этого можно использовать электролобзик, монтажный нож или даже ножовку по металлу.

На рынке есть некачественный материал, который быстро желтеет на солнце и даже трескается. Поэтому целесообразно совершать покупку в крупном строительном магазине. Однако имейте в виду, что цена панели начинается от

600 рублей за м2.

Статья по теме: Как определить на сколько камерные пластиковые окна

Когда все три заготовки готовы, можно приступать к их установке.

Запенивание пространства между заготовкой и проемом

Монтаж откосов

На завершающем этапе устанавливаются откосы из сэндвич-панелей на окна. Делается это следующим образом:

1. начинаем установку с установки верхнего откоса. Для этого вставьте заготовку в направляющую;
2. теперь заполняем пространство между панелью и оконным проемом монтажной пеной, как показано на фото выше;
3. то нужно зафиксировать деталь в горизонтальном положении. Для этого используют малярный скотч, который следует наклеить на него полосами с завитком на стены;
4. далее по той же схеме устанавливаются вертикальные откосы;

На фото — оклейка уголков

1. далее по периметру оконного проема необходимо установить уголки ПВХ, что придаст откосам завершенный вид и скроет щели.

Толщина материала от 6 до 32 мм. Чем они толще, тем соответственно выше их теплоизоляционные качества.

Следует отметить, что есть еще один способ крепления откосов. Он заключается в использовании F-образного профиля, который крепится к стенам по периметру проема. . В этом случае скат вставляется между двумя хвостовиками профиля, в остальном работа ведется по схеме, описанной выше.

Как правильно отрезать

Приступая к ремонтным работам, перед каждым строителем стоит главная задача — правильные мерки. Ведь от качества выбранных размеров и готовых нарезных листов будет зависеть целостность конструкции и ее привлекательный внешний вид. Поэтому подготовку СИП-плит следует производить следующим образом:

1. Сначала нужно подготовить поверхность для установки откосов, выровнять стены, обрезать излишки монтажных материалов после установки окна или дверей;
2. Далее осуществляется этап замеров и передачи данных на слои строительных изделий.
3. Измерительные работы необходимо проводить поэтапно, сначала вверху, от угла к углу и в глубину, затем с помощью приспособлений для резки СИП-панелей (вполне подойдет электролобзик) отрезать нужный размер тарелка.
4. С помощью строительного уровня необходимо приложить готовую сэндвич-панель к будущему откосу и посмотреть, плотно ли изделие прилегает к стене, под прямым углом или нет.
5. Если все сделано правильно, такие же манипуляции производятся с боковыми стенками и дном (при необходимости) проема.
6. При переносе данных ширины ската на многослойный строительный лист к этому показателю необходимо добавить 10мм. Это необходимо для качественного сопряжения изделия с оконной рамой.

Важно помнить! Чтобы конструкция откосов имела красивый цельный вид, плиты сэндвич-панелей строго вымеренной ширины следует нарезать так, чтобы плиты не выступали за края стен. В этом случае после отделки стена будет плавно переходить в построенный откос. Также при проведении замеров следует учитывать возможную неровность стен, поэтому замеры необходимо производить от верха, середины и низа стены (или, соответственно, в нескольких участках верхней и нижней планки окна и дверного проема).

Монтаж сэндвич-панелей

Здравствуйте, друзья, в статье монтаж сэндвич-панелей вы узнаете как и на что монтируются сэндвич-панели, какие инструменты используются, правила монтажа, моя история как мы монтировали панели в первый раз на строительной площадке. Предоставлю для скачивания технологический альбом по монтажу сэндвич-панелей со сборками окон, дверей, конька на крышу и многое другое.

монтаж сэндвич-панелей

В статье монтаж металлоконструкций я обещал, что напишу статью на эту тему и предоставлю альбом для скачивания по узлам крепления панелей.

Начинаются работы по монтажу сэндвич-панелей, после монтажа металлоконструкций здания по всему периметру выкладывается цоколь в комплекте с панелями, крепеж (доставка-приемка на строительную площадку) на все здание. Какой должна быть основа и как она делается можно прочитать в статье «Устройство базы».

Работы по монтажу металлоконструкций завершаются нанесением антикоррозионного покрытия (зачисткой и покраской) всех сварных соединений и проверкой геометрических размеров, вертикальности, ровности каркаса. Устройство подвала заканчивается укладкой на него гидроизоляции.

Поставка сэндвич-панелей начинается задолго до их монтажа, при монтаже металлоконструкций и устройстве фундамента. Главное подготовить место для хранения; на неровной площадке панели провисают под своим весом и приходят в негодность.

Панели заказываются на заводе по чертежам архитектурной части АР согласно макету, в котором указываются размеры, расположение каждой панели и их цвет. Панели доставляются на строительную площадку на поддонах с листами-вкладышами, на которых указывается объект, объем в квадратных метрах, тип (стеновые или кровельные) и информация о производителях.

Схема расположения сэндвич-панелей

Начало монтажа сэндвич-панелей.

Когда все будет готово и завершено, будет определен порядок установки. В зависимости от размера здания панели могут быть установлены горизонтально или вертикально.

Лента для сэндвич-панелей

Перед установкой панели на столбы и ригели в местах соприкосновения наклеиваются специальные самоклеящиеся ленты. Ремни снижают вибрацию и служат для плотного прилегания панелей к конструкции здания.

Панели крепятся специальными саморезами из углеродистой или нержавеющей стали с уплотнителем, сверлом по металлу, при креплении к металлоконструкциям.

Если каркас здания деревянный, то панель предварительно просверливается и крепится саморезами по дереву. Панели и бетонные конструкции крепятся к бетону специальными дюбелями. Длина саморезов выбирается исходя из толщины панелей.

Если толщина панели 50 мм, используйте винт 75 мм или панель 200 мм, затем используйте винт 240 мм.

Статья по теме: Высота перемычки над окном

Монтаж сэндвич-панелей начинается с углов здания. Панели крепятся с помощью специальных зажимных приспособлений. Зажим представляет собой специальный винтовой зажим с обрезиненными губками, с петлями для подъема краном.

Траверсы с вакуумным захватом также используются для подъема панелей. Если панель небольшая и нетяжелая, допускается поднимать и фиксировать ее вручную. Панели монтируются с учетом всех технологических проемов, указанных в проекте.

Монтаж кровельных сэндвич-панелей

Отверстия под окна, двери, инженерные сети размечаются и вырезаются на земле. В этом случае очень кстати пословица «семь раз отмерь и один раз отрежь», панели стоят от 1500 рублей за 1 м2 и если они были не правильно обрезаны, то в большинстве случаев никуда их не поставишь.

На бутерброде с двух сторон размечаются отверстия и вырезаются электролобзиком с ножовками по металлу. Обрезка болгаркой, отрезным кругом по металлу, края на панели оборваны. Шуруповерты также используются для крепления панелей саморезами к конструкции здания. Из техники используются кран и телескопическая вышка, которые работают в паре.

Выберите интересующий узел из быстрого меню:

1.1. Устройство цоколя

1.2. Устройство цоколя

1.3. Устройство цоколя

1. 4. Устройство цоколя

2.1. Стык панелей, горизонтальная установка (на металлическую стойку и на железобетонную колонну)

2.2. Стык панелей (на железобетонную колонну через фахверк и с вертикальной установкой)

2.3. Стык панелей (разной толщины)

2.4. Шов панели (деформационный шов)

3.1. Угловой стык панелей (внешний угол, горизонтальная установка)

3.2. Угловой стык панелей (внешний угол, вертикальная установка)

3.3. Угловой стык панелей (внешний угол, вертикальная установка)

3.4. Угловой стык панелей (внутренний угол)

4. Панельный каркас

5.1. Оконная/дверная рама (верхняя часть)

5.2. Оконная рама (нижняя часть)

5. 3. Оконная/дверная рама (боковая часть)

6.1. Обрамление дверного проема (секционные ворота)

6.2. Обрамление дверного проема (секционные ворота)

6.3. Обрамление проема ворот (распашные ворота)

Кровельные сэндвич-панели в сборе.

7.1. Парапет (примыкающий к стеновым сэндвич-панелям)

7.2. Парапет (коньковое примыкание кровельных сэндвич-панелей к стеновым сэндвич-панелям)

7.3. Парапет (концевой продольный примыкание кровельных сэндвич-панелей к существующей стене)

7.4. Парапет (коньковое примыкание кровельных сэндвич-панелей к существующей стене)

8.1. Карнизный свес, желоб.

8.2. Карнизный свес крыши.

8. 3. Продольный стык панелей (расширение панелей).

9.1. Свес крыши (конек скатной крыши).

9.2. Свес крыши (конек скатной крыши).

9.3. Торцевой свес кровельной сэндвич-панели (ветровая балка).

9.4. Торцевой свес кровельной сэндвич-панели (ветровая планка) с выступом кровельной панели.

9.5. Торцевой свес кровельной сэндвич-панели, деформационный шов.

10. Конек крыши.

Настоящим, действуя свободно, своей волей и в своих интересах, даю согласие на обработку данных ООО ТД SteelPanel (сайт https://steelpan.ru/, ИНН 7722358616, ОГРН 1167746283660, местонахождение : 111020, г. Москва, Юрьевский пер., дом 11, офис 45) мои персональные данные: фамилия, имя, отчество, место жительства (город, район), телефоны, адреса электронной почты (e-mail), иные данные полученных от меня, в том числе в том числе электронных копий документов.

ООО «ТД СтилПанель» соблюдает надлежащие меры по защите конфиденциальной информации, полученной от лиц, разместивших персональные данные на сайте https://steelpan.ru/, независимо от наличия договорных отношений, не направляет и не имеет намерения направлять рекламные материалы таким лицам.

Также уведомлен о том, что помимо обычных мер должной осмотрительности по защите конфиденциальной информации ООО «ТД СтилПанел» готово принять повышенные меры по защите конфиденциальной информации по требованию заявителя.

Завершение работ по монтажу сэндвич-панелей

После монтажа панелей ведутся подготовительные работы по установке окон и дверей. Окна и двери крепятся не к самим панелям, а к металлическим пластинам, приваренным к колоннам или фрамугам здания. После этого устанавливаются окна, двери и завершающий этап – установка фасонных элементов.

Узел крепления окна к сэндвич-панелям

Перед сборкой фурнитуры заполните все пустые щели полиуретановой пеной. Фасонные элементы состоят из накладок, подоконников, отливов, наружных углов, карнизов.

Установка вертикальных планок вводится снизу вверх, чтобы плести располагались по ходу течения воды во избежание попадания ее внутрь. Фасонные элементы скрепляются саморезами, а стыки заделываются герметиками. О том, как правильно произвести герметизацию и о последствиях некачественно выполненных работ, можно узнать в этой статье.

Мой опыт монтажа сэндвич-панелей

Каждому приходилось делать какую-то работу впервые. Так было и с моей редакторской работой. Создается впечатление, что читаешь все инструкции, изучаешь чертежи, а еще в процессе работы думаешь, правильно ли ты поступаешь. Все потому, что вы не знаете, какого результата ожидать.

В статье «Моя стройка 3» описывается начало моей очередной смены на стройке и мое первое знакомство с монтажом сэндвич-панелей с их разборки. На данном КПП сэндвич-панели устанавливались и демонтировались 5 раз.

Панели монтируются один раз, так как легко ломаются, изоляция отслаивается. Наш вид этих панелей сильно портится после многократных установок.

Первые ошибки не проверял геометрию металлоконструкций. В процессе установки панелей у всего этого не вышли ровные углы, пришлось вырезать некоторые панели вдоль и большие зазоры.

Кровельные панели пришлось подрезать из-за несоблюдения диагоналей каркаса здания, так как не совпадали стыки и выход по краям здания панелей.

Не удалось найти захваты, хомуты для установки. По краям сэндвич-панели были сделаны отверстия, продета проволока для подъема краном и таким образом смонтирована. Несколько раз провода прорезали тонкий металл панелей, в результате чего они падали и ломались.

Панели установлены, но сварные швы металлического каркаса не прокрашены, заказчик заставил демонтировать ленту. После многочисленных ошибок работа по установке сэндвич-панелей прошла нормально и все прошло нормально.

Были, правда, такие ошибки на других объектах, рабочие вырезали проем не по размеру, пришлось заказывать новую панель.

На строительную площадку панели поступают в пленке, которая служит для защиты покрытия при транспортировке. Пленка с внешней стороны снимается сразу при монтаже, а с внутренней можно снять после завершения работ. На некоторых сайтах видел такую ​​картину, рабочие отрывали пленку на сэндвич-панелях мелкими кусочками, так как сразу не отрывали, долго стояла и клей высыхал.

Видео со стройплощадки, как монтируется каркас колонн (детям до 16 лет смотреть ненормативную лексику не разрешается) и в конце видео показаны работы по монтажу сэндвич-панелей

Какие виды сэндвича бывают панели, вы можете узнать из статьи «Сэндвич-панели ПВХ». После того, как вы установили сэндвич-панели, следующая операция – монтаж квартир, какие могут быть подводные камни в этом вопросе читайте здесь.

Статьи по теме:

Ваша благодарность за мою статью — нажатие на любую кнопку ниже. Спасибо!

Статья по теме: Клапан оконный для пластиковых окон

Нюансы монтажа доборных элементов из сэндвич-панелей

На сегодняшний день быстровозводимые здания из сэндвич-панелей стали передовой технологией строительства различных типов павильонов, складов и ангаров, а также а также автостоянки и небольшие офисные здания. В первую очередь это быстрота, это отличные теплоизоляционные характеристики зданий, их безопасность плюс привлекательный внешний вид. Но все эти положительные качества будут соблюдаться только в том случае, если при монтаже сэндвич-панелей используются дополнительные элементы. И к их выбору следует подходить так же, как и к самим несущим стеновым и кровельным панелям. То есть они должны быть, во-первых, качественными, а во-вторых, должны быть правильно установлены.

Основным требованием при монтаже фасонных элементов является точное соблюдение проектной и монтажной документации, в которой четко определены узлы, которые должны быть закрыты дополнительными профилями. Конструкторы точно определяют место установки каждого типа, поэтому место их установки нельзя изменить ни при каких условиях.

Конечно, кто может сказать, что при монтаже самих сэндвич-панелей возникают ситуации, не влияющие на геометрию монтажа. То есть монтажные отверстия смещены относительно друг друга, что снижает качество монтажа фигурные профили. Но, во-первых, неправильный монтаж панелей — это чисто человеческий фактор. Поэтому совет – прибегнуть к услугам профессиональных монтажных бригад. Во-вторых, если проект делал проектировщик с большим опытом, то он должен учитывать некоторые смещения панелей относительно друг друга и несущих элементов здания. так что в этом плане проблем быть не должно.

Что касается самого монтажа дополнительных элементов, то приступать к их использованию можно только после завершения всех монтажных операций, связанных с формированием общей конструкции здания. То есть все стыки должны быть теплоизолированы, торцы сэндвич-панелей должны быть обрезаны по углам здания, полностью удалена защитная пленка и так далее.

Остальные нюансы установки планок:

1. Защитная пленка с доборных элементов снимается перед их непосредственной установкой.
2. Вертикальные профили укладываются снизу вверх с небольшим нахлестом. Горизонтальные с учетом ветрового давления, то есть так, чтобы перекрытие шло по направлению движения воздушных масс.
3. Для предотвращения попадания атмосферных осадков и влаги под арматуру при ее монтаже необходимо использовать силиконовый герметик или уплотнительную ленту.
4. Обязательно обработать герметиком и внахлест.
5. Если полоса закрывает стык сэндвич-панелей с другими строительными элементами, то подрезка доборных элементов производится локально с учетом конфигурации стыка и его размеров.
6. Для крепления фасонных профилей необходимо использовать специальные шурупы или заклепки. Шаг крепления 40 см. Но в каждом проекте разработчики должны указывать шаг для каждого элемента отдельно.
7. Затяжку дополнительного профиля необходимо производить с учетом усилия завинчивания. То есть застежка не должна быть слабо вкручена или перекручена. В первом случае под дополнительный профиль может попасть влага, между которой остается приличный зазор и панелью, во втором случае деталь будет искривляться, что вызывает снижение качества внешнего вида.
8. Вертикальные планки устанавливаются на отвес, горизонтальные на горизонтально натянутые нити

При монтаже доборных элементов сэндвич-панелей могут понадобиться оцинкованные саморезы 240 мм.

Похожие статьи

Сэндвич-панели и окна | Othoba.com

Сэндвич панель

(1 отзыв)

Сэндвич панель

(1 отзыв)

Сэндвич панель

(1 отзыв)

Co Ex оконная створка темно-синее ртутное стекло 5,5 мм

(1 отзыв)

Co Ex оконная створка Кофейное стекло 5 мм

(1 отзыв)

Окно Co Ex раздвижное двойное закаленное стекло с газом (5+10+5)мм

(1 отзыв)

Скользящее окно Co Ex 5,5 мм N/G ртутное стекло

(1 отзыв)

Окно Co Ex раздвижное 5 мм кофейное стекло

(1 отзыв)

Умное раздвижное окно темно-синее ртутное стекло 6 мм

(1 отзыв)

Умное раздвижное окно Зеленое ртутное стекло 5,5 мм

(1 отзыв)

Смарт-стекло для кофе с раздвижным окном 5 мм

(1 отзыв)

Умное раздвижное окно из прозрачного стекла 5 мм

(1 отзыв)

Створчатое окно, прозрачное закаленное (оба) двойное стекло с газовым наполнением (5+10+5) мм

(1 отзыв)

Стекло раздвижного окна ясное закаленное двойное с заполненным газом (5+10+5) мм

(1 отзыв)

Двойное стекло Меркурия военно-морского флота окна створки голубое с заполненным газом (5.
