Пластиковые окна для домов 600.11 серии: размеры и цены

Серия 600.11 — улучшенная модель «кораблей». Характерный признак — «Г-образные» проемы, где располагаются кухни. Дома этого типа возводились с начала 80-х до 2014 года.

Стеновые панели в домах 600.11 серии достаточно тонкие (примерно 250–350 мм.), поэтому стандартные окна не имеют откосов. При монтаже новых окон мы устанавливаем небольшой подоконник (до 200 мм) и утепляем оконный проем с помощью отделки откосов сэндвич панелями. Монтажные зазоры со стороны улицы закрываем специальными нащельниками из ПВХ или оцинкованной жести.

Цены и размеры окон для 600.11 серии

• Пластиковые окна
• Деревянные окна

• Двустворчатое окно

  Размеры: 1160х1420мм
  Откосы:100мм (сендвич)
  Подоконник:150мм
  Водоотлив:160мм
  Цена: 10920 р.


  Заказать

  Одностворчатое окно с форточкой

  Размеры:840х1420мм (окно), 900х520мм (форточка)
  Откосы:100мм (сендвич)
  Подоконник:150мм
  Водоотлив:160мм
  Цена: 13270 р.


  Заказать

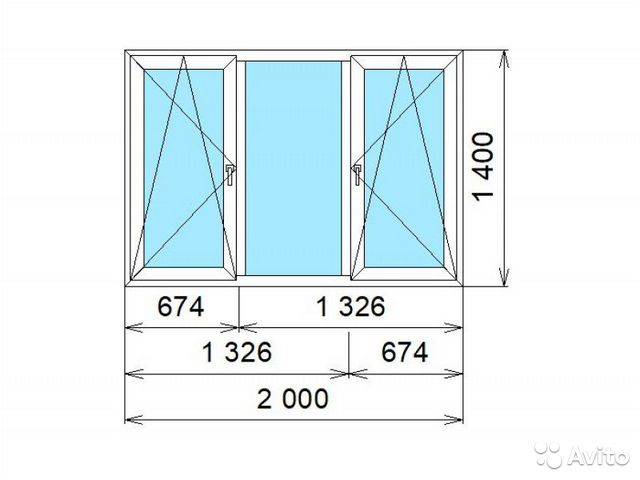

  Трехстворчатое окно

  Размеры:2040х1420мм
  Откосы:100мм (сендвич)
  Подоконник:150мм
  Водоотлив:160мм
  Цена: 13260 р.


  Заказать

  Балконный блок

  Размеры:1200х1420мм (окно), 670х2130мм (дверь)
  Откосы:100мм (сендвич)
  Подоконник:150мм
  Водоотлив:160мм
  Цена: 16000 р.


  Заказать

  Балконный блок

  Размеры:1510х1420мм (окно), 670х2130мм (дверь)
  Откосы:100мм (сендвич)
  Подоконник:150мм
  Водоотлив:160мм
  Цена: 16670 р.


  Заказать

• Двустворчатое окно

  Размеры: 1160х1420мм
  Откосы:100мм (сендвич)
  Подоконник:150мм
  Водоотлив:160мм
  Цена: 30140 р.


  Заказать

  Одностворчатое окно с форточкой

  Размеры:840х1420мм (окно), 900х520мм (форточка)
  Откосы:100мм (сендвич)
  Подоконник:150мм
  Водоотлив:160мм
  Цена: 33740 р.


  Заказать

  Трехстворчатое окно

  Размеры:2040х1420мм
  Откосы:100мм (сендвич)
  Подоконник:150мм
  Водоотлив:160мм
  Цена: 40350 р.


  Заказать

  Балконный блок

  Размеры:1200х1420мм (окно), 670х2130мм (дверь)
  Откосы:100мм (сендвич)
  Подоконник:150мм
  Водоотлив:160мм
  Цена: 45500 р.


  Заказать

  Балконный блок

  Размеры:1510х1420мм (окно), 670х2130мм (дверь)
  Откосы:100мм (сендвич)
  Подоконник:150мм
  Водоотлив:160мм
  Цена: 47720 р.


  Заказать

Остекление лоджий 600.11 серия

Рассчитайте cтоимость своего окна

Остались вопросы?

Наши специалисты готовы проконсультировать Вас по любому вопросу.

Позвоните нам по телефону 8 (812) 319-39-49

Или оставьте свои контактные данные и мы свяжемся с Вами в ближайшее время

Стандартные размеры пластиковых окон и как выбрать окно по его размерам?

Перед покупкой пластиковых окон необходимо просчитать каждую деталь, чтобы в конечном итоге результат вас порадовал. Размер пластикового окна – не исключение.

Выбор окна по типу дома

Интересно, что каждому типу дома соответствуют свои габариты окон. Например, в домах хрущевского типа размер окон варьируется в зависимости от количества створок. Одностворчатое окно имеет небольшую ширину (690 мм) и длину (1530), двухстворчатое – побольше (1280*1340), а трехстворчатое (2080*1530). В домах брежневского типа окна гораздо просторнее. Трехстворчатое окно достигает 2380 на 1130 мм, а то и 2690 на 1420 мм. В блочной девятиэтажке, где на площадке располагается до 4-х квартир, трехстворчатое окно гораздо меньше (1700 на 1410 мм). В 16-тиэтажном блочном доме картина та же. Трехстворчатое окно имеет те же размеры.

Тип дома	Вид окна	Габариты
До революции	одностворчатое	1150 на 1900 мм;850 на 1150 мм.
	двухстворчатое	1150 на 1900 мм; 1300 на 2200 мм; 1500 на 1900 мм.
	трехстворчатое	2400 на 2100 мм.
Сталинское время	двухстворчатое	1150 на 1950 мм;1500 на 1900 мм.
	трехстворчатое	1700 на 1900 мм.
Хрущевское время	одностворчатое окно	690 на 1530 мм
	двухстворчатое окно	1280 на 1340 мм;1490 на 1530 мм.
	трехстворчатое	2080 на 1530 мм.
Брежневское время	двухстворчатое	1450 на 1210 мм;1450 на 1410 мм
	трехстворчатое	1700 на 1410 мм; 2100 на 1450 мм; 2380 на 1130 мм; 2380 на 1420 мм; 2690 на 1420 мм.
Блочный девятиэтажный дом	двухстворчатое	1450 на 1410 мм;
	трехстворчатое	1700 на 1410 мм.
Блочный 16-тиэтажный дом	двухстворчатоетрехстворчатое	1150 на 1420 мм;1700 на 1420 мм.

Выбор окна по типу комнаты

При покупке ПВХ окон следует помнить, что стандартные размеры пластикового окна различаются в зависимости от комнаты. Они могут отличаться на несколько сантиметров и в данный список попадают кухонное помещение, детская и гостиная. Поэтому обязательно проведите замеры в каждой комнате, чтобы вам изготовили окно, соответствующее вашим проемам.

Особенно сложно полагаться на стандартные размеры, когда вы живете в панельном или кирпичном доме. Из-за усадки оконные проемы теряют свои исконные размеры, и так получается, что мы в конечном итоге наблюдаем неодинаковые габариты. Эта ситуация совершенно нормальна. Она лишь показывает, насколько важно произвести индивидуальные замеры каждого окна.

Зачем нужны стандартные размеры?

• Производство любого продукта осуществляется по ГОСТам, специальным стандартам, которые определяют качество и параметры товара. Поэтому стандартные размеры есть ничто иное как признак качественного продукта, наиболее общеупотребимого.
• Упрощают процессы выбора и расчета стоимости окон.
• Ускоряют процесс производства, влияют на выбор технологии.
• Вносят порядок на рынке товаров и услуг.

Условия ГОСТа

По ГОСТу определяются условия производства не только окон, но и балконных дверных блоков, включая стеклопакеты.

ГОСТ не ограничивает применение пластиковых окон. Они могут быть использованы в любом сооружении и здании.

Руководствуясь данным документом нельзя производить окна мансардного типа, с раздвижными створками, усиленные дополнительными конструкциями, так как он не предназначен для окон данных типов.

Гост определяет не только условия производства, но и эксплуатационные нормы и учитывает нормы строительства.

Пластиковые окна можно сертифицировать по ГОСТу. Это не будет лишней информацией для покупателя, нацеленного на грамотную покупку.

Перед приобретением окон, лучше ознакомиться с данным документом, обращая внимание на сноски, которые носят справочный характер.

Для чего необходимы замеры окон?

• Помогают выявить габариты вашего оконного проема, благодаря чему оконные блоки изготавливаются точно по вашим размерам, а значит, не возникнет ситуации с тем, что окна не подходят.
• Позволяют рассчитать стоимость будущего окна, чтобы вам спланировать свой бюджет. Это важный параметр особенно для тех, кто располагает конкретной суммой.
• Определяют сложность работы, особенно, если окна нестандартной формы. Бывают арочные окна. На их изготовление и установку уходит больше сил. Соответственно из-за сложности работы возрастает и стоимость изделия.

Черный алюминиевый трехстворчатый оконный проем Производитель окон

Черные алюминиевые окна 3-створчатые раздвижные окна

Экологичный:

Экологически чистый и устойчивый – защищает природу.

Полностью сварные соединения:

Сварные рамы и створки предотвращают протечки.

Двойные компрессионные уплотнения:

Повышенная герметичность по отношению к воздуху/воде/звуку и теплоизоляции, превышающая требования австралийских

Стандарты AS2047/2048/1288.

Варианты остекления:

Может быть с одинарным остеклением, двойным остеклением или может вмещать множество толстых многослойных стекол для достижения высокой теплоизоляции.

и шум (снижение до 44 дБ).

Двойное остекление также обеспечивает самые высокие показатели энергоэффективности и теплоизоляции.

Профиль качества:

Глянцевая поверхность, высокая стойкость к УФ-излучению, соленому воздуху и сильным ветрам, высокая ударная вязкость, не подвержен коррозии

или гнили, практически не требуют обслуживания и защищены от термитов — прослужат поколениям.

У нас есть много стилей на ваш выбор.

Например, фиксированное окно, двойное окно, одинарное окно, верхнее круглое окно, раздвижное окно, откидное окно, качели

окно и т.д.

Если вы заинтересованы в нашем продукте, пожалуйста, свяжитесь с нами.

Мы вышлем более актуальные фотографии для вашей справки.

1. Какое время доставки?

Наше время доставки составляет 15-25 дней после получения депозита

2. Могут ли клиенты заказать разные модели и цвета в одном заказе?

Да, заказ может смешивать цвета и модели по вашему запросу.

3. Можем ли мы получить образец перед заказом? Какова политика выборки?

Конечно. Мы можем предоставить бесплатные образцы, но стоимость доставки оплачивается вами.

4. Когда вы доставите образец?

Около недели или 10 дней.

5. Могу ли я сначала попробовать заказать? Что такое MOQ?

Да, как первоначальный заказ, мы надеемся, что наши клиенты могли почувствовать, что они не только покупают продукт, но и качественное обслуживание.

и надежное качество. У нас нет фиксированного минимального заказа, исходя из бюджета клиентов.

6. Можете ли вы сделать дверь по нашему чертежу?

Да мы можем. Клиенты должны отправить нам чертеж, лучше в формате CAD или PS. Мы можем проанализировать, можем ли мы производить или нет.

7. Каковы стандартные размеры ваших окон и дверей?

Наш продукт ИЗГОТОВЛЕН ЗАКАЗЧИКОМ. Мы всегда производим окна и двери в соответствии с пожеланиями покупателя. Конечно, мы бы предоставили

наше профессиональное предложение клиентам.

8.Какие способы оплаты?

Мы принимаем L/C, T/T, Western Union и другие!

Институт стальных окон — Спецификации / Установка

ОКНА ИЗ ЦЕЛЫХ ГОРЯЧЕКАТАНЫХ ПРОФИЛЕЙ

Материал

Эти окна изготовлены из цельных стальных профилей, которые были горячекатаны из новой стальной заготовки в тщательно разработанные профили или формы для формирования рамных узлов и узлов вентилятора. Существует четыре типа горячекатаных стальных окон, которые определяются и классифицируются по весу на линейный фут комбинированной рамы и вентиляционных элементов. Категории: Легкий средний — 2.0; Стандарт Промежуточный — 3,0; Тяжелый средний — 3,5; Тяжелый кастом — 4.2.

Конструкция

A. Секции оконной рамы и вентилятора должны быть цельными, цельными с сварными и зачищенными углами.

B. Фланцы, образующие контакты атмосферостойкости, должны быть прокатаны как единое целое с секциями, чтобы обеспечить плотный контакт как с внутренней, так и с внешней точками закрытия.

C. Вентиляторы с уплотнителем.

1. Все работающие окна должны быть снабжены уплотнителями, чтобы при испытании в закрытом и запертом положении в соответствии с ASTM E-283 перед отправкой с завода инфильтрация воздуха не превышала 0,37 кубических футов в минуту на фут трещины. длина при воздействии перепада давления через окно в 6,24 фунта на квадратный фут, что соответствует скорости ветра 50 миль в час.

2. Все работающие окна должны быть снабжены уплотнителями, чтобы при испытании в закрытом и запертом положении в соответствии с ASTM E331 вода не проникала в течение 15 минут, когда через окно действует скорость потока 5 галлонов/час. ./кв. футов с перепадом давления через окно в 2,86 PSF.

D. Вентиляторы без уплотнителя.

1. Металлические контакты между вентиляторами без уплотнителя и рамами, когда вентиляторы закрыты и заблокированы перед отправкой с завода, должны быть следующими:

а. В боковых вентиляторах должно быть невозможно свободно (без усилия) ввести стальной щуп шириной 2 дюйма и толщиной 0,020 дюйма между внутренними контактами более 40 % таких контактов.

б. В проектируемых вентиляторах должно быть невозможно свободно (без усилия) ввести стальной щуп шириной 2″ и толщиной 0,031″ между более чем 40% таких контактов.

в. Вышеизложенное ограничивает проникновение воздуха максимум до 1 куб. футов в минуту на погонный фут длины трещины при воздействии на окно перепада давления в 1,56 фунта на квадратный фут, что соответствует скорости ветра 25 миль в час.

д. Стержни, за исключением случаев, когда они прерываются вентиляторами, должны быть заблокированы и непрерывны от верха до порога и от косяка до косяка, за исключением того, что стержни в одном направлении могут быть прерывистыми, если они надежно приварены в месте пересечения. Барабанные стержни должны быть покрыты шипами и заклепками или прочно приварены к их внешним рамам.

эл. Внешние элементы рамы должны иметь неравнополочную конструкцию с перекрытием каменной кладки не менее чем на 1/2 дюйма. Для удовлетворения особых условий внешние элементы рамы могут иметь равные полки или равные полки с прикрепленными сплошными ребрами.

ф. Производитель поставит капельный элемент над всеми открытыми вентиляторами с боковыми петлями. Нижний элемент рамы по периметру для выдвижных и боковых навесных вентиляторов должен иметь дренажные отверстия или вырезы, ведущие наружу.

Промышленные окна

Материал

Основные элементы должны быть из горячекатаной новой стальной заготовки. Эти элементы должны иметь номинальную глубину 1–3/8 дюйма, за исключением того, что могут использоваться элементы номинальной глубины 1–1/4 дюйма при условии, что углы рамы и вентилятора сварены. Опорные планки должны быть непрерывными от головы до подоконника и от косяка до косяка. Секции должны иметь номинальную толщину 1/8 дюйма. Применяемые атмосферостойкие элементы должны быть изготовлены из горячекатаной или холоднокатаной низкоуглеродистой стали номинальной толщиной 0,060 дюйма.

Максимальные размеры вентиляционных отверстий

Только промышленные выступающие и поворотные окна. Рекомендуемые максимальные размеры вентиляторов должны составлять 5 футов 0 дюймов в ширину и 2 фута 8 дюймов в высоту с вертикальными опорами в вентиляторах, как показано на стандартных типах. Размеры берутся от центра к центру перемычек неподвижных стержней, обрамляющих вентиляторы.

Конструкция

Элементы каркаса должны быть жестко сварены или заблокированы в местах соединений с точной и плотной посадкой. Сварные швы должны быть зачищены на атмосферостойких контактных поверхностях и на открытых поверхностях всех окон. Стеклянные фальцы должны иметь высоту не менее 5/16″ и предусматривать внутреннее остекление. Конструкция рамы должна предусматривать установку москитных сеток между проветривателями и решеткой.

Вентиляторы

а. Промышленные запроектированные окна. См. запроектированные окна.

б. Створчатые окна — см. створчатые окна.

в. Горизонтально-поворотные — Вентиляторы должны поворачиваться номинально на 2 дюйма выше своего центра. Они должны иметь запирающие устройства в соответствии с требованиями проекта. Петли должны быть торцевыми или шарнирными. Стандарт производителя из стали, железа или литого под давлением металла. Цепи должны работать на шкивах, направляющих кронштейнах или роликах и быть снабжены клиньями или планками для удерживания вентиляторов открытыми в любом желаемом положении.0007

Стойки

См. Аксессуары

СРАВНИТЕЛЬНАЯ ТАБЛИЦА ГОРЯЧЕКАТАНОЙ СТАЛИ

Нажмите, чтобы увеличить изображение

ФИКСИРОВАННАЯ, ПРОЕКТНАЯ ВНУТРЕННЯЯ, ВЫСТУПНАЯ, БОКОВЫВИСНАЯ И БОКОВЫВИСНАЯ СВЯЗЬ

ЧАСТЬ 1 – ОБЩИЕ СВЕДЕНИЯ

Включенные работы

Отделка и установка окон из горячекатаной стали, как показано на чертежах контракта. Работы должны включать, но не ограничиваться стальными окнами (неподвижными, проектируемыми, проектируемыми, боковыми или боковыми), запорами, отделкой, анкерами и заводской отделкой (при необходимости).

Связанные работы

1. Стекло, остекление и материалы для остекления: Раздел 08800
2. Герметизация и уплотнение по периметру: Раздел 07900
3. Прочие конструкционные элементы: Раздел 05500

Обеспечение качества, эксплуатационные требования
Окна с уплотнителями должны соответствовать следующим стандартам или превосходить их:

Испытание на проникновение воздуха

ASTM E283-04(2012) – Максимальная инфильтрация воздуха
0,37 CFM/FT длины трещины с перепадом давления на окнах 6,24 PSF (50 миль в час).

Испытание на проникновение воды

ASTM E331-00(2016) – Отсутствие проникновения воды в течение 15 минут, когда на окно действует скорость потока 5 галлонов/час/кв. фут. с перепадом давления 2,86 фунтов на квадратный фут (33 мили в час).

Структурные требования

ASTM E330-14 — Испытано на применимое расчетное давление, указанное в работе.

Секции без уплотнителей должны соответствовать только конструктивным требованиям.

Предоставление материалов

Предоставление рабочих чертежей, на которых показаны окна и детали установки, включая крепление, крепление и рекомендуемые методы герметизации. Показать размеры фасадов с размерами проемов и окон. По запросу предоставьте отчеты об испытаниях для всех соответствующих стандартов.

ЧАСТЬ 2 – ПРОДУКЦИЯ

Утвержденные производители
Окна должны предоставляться производителем и/или дистрибьютором стальных окон, продукция которого соответствует техническим характеристикам Института стальных окон, изложенным в настоящем документе или действующим время от времени.

Материалы

A. Секции рамы и вентилятора должны быть изготовлены из горячекатаной стали из специально изготовленных профилей.
Б.
Окна должны определяться минимальным общим весом внешней рамы и вентиляционных элементов в фунтах. за погонный фут
Удалить списки ниже, не требуется:

1. Легкий Промежуточный: 2.0
2. Стандарт Промежуточный: 3,0
3. Тяжелый средний: 3,5
4. Тяжелая нестандартная версия: 4.2

C. Секции рамы или вентилятора должны иметь следующие минимальные размеры по глубине спереди и сзади:

Удалить список ниже, не требуется:

1. Светлый Промежуточный: 1 дюйм
2. Стандартный промежуточный: 1-1/4 дюйма
3. Тяжелый промежуточный: 1-5/16″
4. Тяжелый нестандартный размер: 1-1/2 дюйма

D. Стержни обоймы должны быть изготовлены из горячекатаной стали из специально изготовленных профилей.
E. Штапики для остекления должны быть изготовлены из экструдированного алюминия или стали.
F. Утеплитель должен быть изготовлен из экструдированного винила, EPDM или силикона.
G. Оборудование должно быть следующим:

Удалить перечисления ниже, не обязательно:

1. Проект-В
   а. Вентиляторы должны быть подвешены либо на стальных балансирах, либо на усиленных четырехстержневых петлях из стали или нержавеющей стали, расположенных на каждом косяке.
   б. Бронзовый кулачковый фиксатор или пружинные защелки, расположенные по средней линии верхней направляющей вентилятора.
2. Проект-аут
   а. Вентиляторы должны быть подвешены либо на стальных балансирах, либо на усиленных четырехстержневых петлях из стали или нержавеющей стали, расположенных на каждом косяке.
   б. Бронзовая кулачковая застежка, расположенная по средней линии нижней направляющей вентилятора.
3. Боковая подвесная створка
   а. Вентиляторы должны подвешиваться на петлях из стали, ковкого чугуна или алюминиево-бронзовых со штифтами и втулками из цветных металлов. Петли должны быть закрытыми или раздвижными.
   б. Застежка из бронзы, расположенная по средней линии косяка.
   в. Дополнительный бронзовый или литой роторный привод должен быть расположен на подоконнике.
4. Боковая подвесная створка
   а. Вентиляторы должны подвешиваться на стальных, ковких чугунных или алюминиево-бронзовых петлях со штифтами и втулками из цветных металлов. Петли должны быть закрытыми или раздвижными.
   б. Застежка из бронзы, расположенная по средней линии косяка.
5. Сетка от насекомых
   а. Рамы москитных сеток должны быть изготовлены из гальванизированной или нержавеющей стали толщиной не менее 0,032 дюйма или из формованного или экструдированного алюминия толщиной не менее 0,040 дюйма.
   б. Экраны должны быть заменены тканью размером 18 x 16 меш из алюминия или стекловолокна. Номинальный диаметр полотна должен быть не менее 0,011 дюйма для алюминия.

Изготовление

A. Изготовление окон в соответствии с утвержденными заводскими чертежами.
Б. Секции рамы и вентилятора должны быть сплошными цельными секциями, а углы должны быть сварены и зачищены.
C. Фланцы, образующие контакты с атмосферными воздействиями, должны быть прокатаны за одно целое с секциями, чтобы обеспечить плотный контакт как с внутренними, так и с внешними точками контакта.
D. Стержни обоймы должны быть заблокированы и непрерывны от вершины до порога и от косяка до косяка, за исключением того, что стержни в одном направлении могут прерываться, если они надежно приварены в месте пересечения.
E. Все окна должны быть рассчитаны на внутреннее (или наружное) остекление.

Удалить список ниже, не требуется:

1. Проект-В
   а. Обеспечьте два кулачковых крепления или пружинные защелки для вентиляционных отверстий шириной более 4 футов 8 дюймов.
2. Проект-аут
   а. Обеспечьте два кулачковых крепления для вентиляционных отверстий шириной более 4 футов-8 дюймов.
   б. Если кулачковая застежка вентилятора находится на высоте более 6 футов — 6 дюймов над уровнем пола, должны быть предусмотрены приспособления, предназначенные для работы на мачте.
3. Боковые выдвижные створки

   а. На каждый вентилятор должны быть установлены две петли, за исключением вентиляторов высотой более 5 футов — 6 дюймов, которые должны быть снабжены тремя петлями.
   б. Должна быть предусмотрена одна кулачковая застежка на каждый вентилятор, за исключением того, что для вентиляторов высотой более 5 футов-6 дюймов должны быть предусмотрены двухточечные кулачковые застежки.
4. Боковая подвесная створка
   а. На каждый вентилятор должны быть установлены две петли, за исключением вентиляторов высотой более 5 футов — 6 дюймов, которые должны быть снабжены тремя петлями.
   б. Должна быть предусмотрена одна кулачковая застежка на каждый вентилятор, за исключением того, что для вентиляторов высотой более 5 футов-6 дюймов должны быть предусмотрены двухточечные кулачковые застежки.

G. Сетки от насекомых

1.
При необходимости должны быть предусмотрены экраны с откидными или раздвижными калитками.
2.
Проволочное полотно должно удерживаться в натянутом состоянии съемными шпонками.
3.
Экраны должны сниматься с окна и удерживаться зажимами.

H. После сборки окна должны быть предварительно обработаны, покрыты эпоксидной смолой или цинком, а затем произведена стандартная отделка производителя.

ЧАСТЬ 3 – ИСПОЛНЕНИЕ

Осмотр
A. Оконные проемы должны соответствовать деталям и размерам, указанным на утвержденных заводских чертежах.
B. Условия, которые могут неблагоприятно повлиять на установку окна, должны быть устранены Генеральным подрядчиком до начала установки.

Установка
A. Окна, указанные в этом разделе, должны устанавливаться опытным персоналом.
Б. Установить окна в строгом соответствии с утвержденными заводскими чертежами.
C. Установите окна вертикально, ровно и точно по линии, без перекосов, перекосов рам или вентиляторов.
D. Надежно закрепите агрегаты на окружающей конструкции с помощью разрешенных крепежных элементов.
E. Внешние стыки между окнами, отделкой и стойками должны быть должным образом герметизированы водонепроницаемым герметиком и аккуратно заострены.
F. При необходимости прикрепите оборудование вентилятора и отрегулируйте вентиляторы, чтобы они работали плавно, без перекручивания и были устойчивы к атмосферным воздействиям в закрытом состоянии и на защелках.
G. Любая потертая поверхность отделки окна должна быть очищена и подкрашена воздушно-сухой краской, одобренной и предоставленной изготовителем окна, в цвете, соответствующем заводской отделке.

Очистка
A. Генеральный подрядчик несет ответственность за защиту окон и связанных с ними материалов во время хранения на рабочем месте, а также во время и после установки.
B. Установщик окон должен оставить поверхность окна чистой после установки.
C. Любая защита, необходимая для очистки материалов, прилегающих к окнам, является обязанностью Генерального подрядчика.

ПРОТИВОПОЖАРНЫЕ – СТАЦИОНАРНЫЕ, ВЫДВИГАЕМЫЕ, ВЫДВИГАЕМЫЕ, БОКОВО-ВЫВИСНАЯ Створка, БОКОВО-ВЫВИСНАЯ Створка

ЧАСТЬ 1 – ОБЩИЕ СВЕДЕНИЯ

Включенные работы
Отделка и установка огнестойких окон из горячекатаной стали, как показано на чертежах контракта. Работы должны включать, но не ограничиваться стальными окнами (неподвижными, проектируемыми, проектируемыми, боковыми или боковыми), запорами, отделкой, анкерами и заводской отделкой (при необходимости).

Связанные работы
A. Стекло, остекление и материалы для остекления: Раздел 08800
B. Герметизация и герметизация по периметру: раздел 079.00
C. Прочие структурные элементы: Раздел 05500

Обеспечение качества, требования к эффективности
Окна с уплотнителями должны соответствовать следующим стандартам или превосходить их:

Испытание на проникновение воздуха

ASTM E283-04(2012) – Максимальная инфильтрация воздуха
0,37 CFM/FT длины трещины с перепадом давления на окнах 6,24 PSF (50 миль в час).

Испытание на проникновение воды

ASTM E331-00(2016) – Отсутствие проникновения воды в течение 15 минут, когда на окно действует скорость потока 5 галлонов/час/кв.фут. с перепадом давления 2,86 фунтов на квадратный фут (33 мили в час).

Структурные требования

ASTM E330-14 — Испытано на применимое расчетное давление, указанное в работе.

Секции без уплотнителей должны соответствовать только конструктивным требованиям.

Маркировка огнестойкости
А.
NFPA 257-2017 – Стандарт испытаний на огнестойкость для окон и стеклянных блоков, 45-минутная оценка.
Б.
NFPA 80-2016 – Стандарт для противопожарных дверей и противопожарных окон.

1. Максимальный размер проема 84 квадратных фута, ни один из размеров не превышает 12 футов
   если иное не проверено. При установке нескольких блоков расстояние между незащищенными вертикальными стальными стойками не должно превышать 6 футов, если не проверено иное.
2. Максимальная открытая площадь стекла для проволочного стекла с маркировкой 1/4 дюйма составляет 1296 квадратных дюймов, при этом размеры не превышают 54 дюймов, если не проверено иное.
3. Каждый вентилятор должен быть оснащен самозакрывающимся устройством, позволяющим закрыть вентилятор в случае пожара.

C. Каждое окно должно иметь маркировку огнестойкости 3/4 часа.

Предоставление материалов
Предоставление рабочих чертежей с изображением окна и деталей установки, включая анкеровку, крепление и рекомендуемые методы герметизации. Показать размеры фасадов с размерами проемов и окон. По запросу предоставьте отчеты об испытаниях для всех соответствующих стандартов.

ЧАСТЬ 2 – ПРОДУКЦИЯ

Утвержденные производители
Окна должны предоставляться производителем и/или дистрибьютором стальных окон, продукция которого соответствует техническим характеристикам Института стальных окон, изложенным в настоящем документе или действующим время от времени. .

Материалы
A. Секции рамы и вентилятора должны быть изготовлены из горячекатаной стали из специально изготовленных профилей.
Б.
Окна должны определяться минимальным общим весом внешней рамы и вентиляционных элементов в фунтах. за погонный фут

Удалить список ниже, не требуется:

1. Светлый Средний: 2,0
2. Стандарт Промежуточный: 3,0
3. Тяжелый средний: 3,5
4. Тяжелая нестандартная версия: 4. 2

C. Секции рамы или вентилятора должны иметь следующие минимальные размеры по глубине спереди и сзади:

Удалить список ниже, не требуется:

1. Светлый Промежуточный: 1 дюйм
2. Стандартный промежуточный: 1-1/4 дюйма
3. Тяжелый промежуточный: 1-5/16″
4. Тяжелый нестандартный размер: 1-1/2 дюйма

D. Опорные стержни должны быть изготовлены из горячекатаной стали из специально изготовленных профилей.
Э.
Штапики для остекления должны быть изготовлены из холоднокатаной или горячекатаной стали.
Ф.
Утеплитель должен быть изготовлен из экструдированного винила, EPDM или силикона.
Г.
Фурнитура для самозакрывающихся вентиляторов.

Удалить список ниже, не требуется:

1. Проектируемые вентиляторы должны подвешиваться на усиленных стальных боковых кронштейнах, снабженных латунными фрикционными башмаками и расцепителями с плавкими вставками.
2. Створчатые вентиляторы должны подвешиваться на двух перечисленных пружинных петлях и оснащаться регулятором трения из нержавеющей стали с плавкой вставкой.
3. Вентиляторы должны быть снабжены стальными распорными проушинами.
4. Обеспечьте все вентиляторы бронзовыми пружинными защелками, прикрепленными винтами из коррозионностойкой стали.

H. Москитные сетки

1. Рамы москитных сеток должны быть изготовлены из гальванически оцинкованной или нержавеющей стали минимальной толщины 0,032 дюйма или из формованного или экструдированного алюминия минимальной толщины 0,040 дюйма.
2. Экраны должны иметь возможность замены проводов тканью 18 x 16 меш из алюминия или стекловолокна. Номинальный диаметр ткани должен быть не менее 0,011 дюйма для алюминия.

Изготовление
A. Изготовление окон в соответствии с утвержденными заводскими чертежами.
Б.
Секции рамы и вентилятора должны быть сплошными, цельными, а углы должны быть сварены и зачищены.
С.
Фланцы, образующие контакты атмосферостойкости, должны быть прокатаны за одно целое с секциями, чтобы обеспечить плотный контакт как с внутренними, так и с внешними точками контакта.
Д.
Стержни должны быть заблокированы и непрерывны от вершины до порога и от косяка до косяка, за исключением того, что стержни в одном направлении могут прерываться, если они надежно приварены в месте пересечения.
Э.
Все окна должны быть рассчитаны на внутреннее (или наружное) остекление.
Ф.
Действующее оборудование

Удалить перечисления ниже, не обязательно:

1. Выступающие вентиляторы должны быть уравновешены на тяжелых стальных боковых кронштейнах, надежно прикрепленных к вентиляционному отверстию и раме на каждом косяке. Трение поддерживается за счет двух латунных башмаков, скользящих в канале секции рамы, управляемых пружинами сжатия, заключенными в трубчатые корпуса. Этот корпус оснащен плавкой вставкой, которая устраняет трение и позволяет вентилятору закрыться в случае пожара.
2. Створчатые вентиляторы должны подвешиваться на двух пружинных петлях из списка UL, надежно закрепленных на вентиляционном отверстии и раме. Трение должно поддерживаться с помощью регулятора трения.
   или другое фиксирующее устройство, расположенное в головной части аппарата ИВЛ. Этот регулятор трения должен быть оборудован плавкой вставкой, которая устраняет трение и позволяет вентилятору закрыться в случае пожара. Открытие каждого вентиляционного отверстия должно быть ограничено максимум 90 градусами.

G. Москитные сетки

1. При необходимости должны быть предусмотрены экраны с откидными или раздвижными калитками.
2. Проволочная ткань должна удерживаться в натянутом состоянии с помощью съемных шлицов.
3. Экраны должны сниматься с окна и удерживаться на месте зажимами.

H. После сборки окна должны быть предварительно обработаны, покрыты эпоксидной смолой или цинком, после чего производится стандартная отделка производителя.

ЧАСТЬ 3 – ИСПОЛНЕНИЕ

Осмотр
A. Изготовить окна в соответствии с утвержденными рабочими чертежами.
B. Условия, которые могут неблагоприятно повлиять на установку окна, должны быть устранены Генеральным подрядчиком до начала установки.

Установка
A. Окна, указанные в этом разделе, должны устанавливаться опытным персоналом.
Б.
Устанавливайте окна в строгом соответствии с утвержденными заводскими чертежами.
C. Установите окна вертикально, ровно и точно по линии, без перекосов, перекосов рам или вентиляторов.
Д.
Надежно закрепите блоки к окружающей конструкции с помощью разрешенных крепежных элементов.
Э.
Внешние стыки между окнами, отделкой и стойками должны быть должным образом герметизированы водонепроницаемым герметиком и аккуратно заострены.
Ф.
При необходимости прикрепите оборудование вентилятора и отрегулируйте вентиляторы, чтобы они работали плавно, без перекручивания и были защищены от непогоды в закрытом состоянии и на защелках.
Г.
Любая потертая поверхность оконной отделки должна быть очищена и подкрашена воздушно-сухой краской, одобренной и предоставленной изготовителем окон, в цвете, соответствующем заводской отделке.

Очистка
A. Генеральный подрядчик несет ответственность за защиту окон и связанных с ними материалов во время хранения на рабочем месте, а также во время и после установки.
Б.
Установщик окон должен оставить поверхность окна чистой после установки.
С.
Любая защита, необходимая для очистки материалов, прилегающих к окнам, является обязанностью Генерального подрядчика.

ДВЕРИ – ПОВОРОТНЫЕ И ПОВОРОТНЫЕ

ЧАСТЬ 1 – ОБЩИЕ СВЕДЕНИЯ

Включенные работы
Отделка и установка дверей из горячекатаной стали, как показано на чертежах контракта. Работы должны включать, помимо прочего, стальные двери (поворотно-откидные и поворотно-откидные), запоры, отделку, анкеры и заводскую отделку (при необходимости).

Связанные работы
A. Стекло, остекление и материалы для остекления: Раздел 08800
B. Герметизация и герметизация по периметру: Раздел 07900
C. Прочие конструкционные элементы: Раздел 05500

Обеспечение качества, требования к производительности
Герметизируемые двери должны соответствовать следующим стандартам или превосходить их:

См. технические характеристики отдельных производителей.

Предоставление материалов
Предоставление рабочих чертежей, на которых показаны детали двери и ее установки, включая крепление, крепление и рекомендуемые методы герметизации. Показать размеры фасадов с размерами проемов и дверей. По запросу предоставьте отчеты об испытаниях для всех соответствующих стандартов.

ЧАСТЬ 2 – ПРОДУКЦИЯ

Утвержденные производители
Двери должны предоставляться производителем и/или дистрибьютором стальных дверей, продукция которого соответствует техническим характеристикам Института стальных окон, изложенным в настоящем документе или действующим время от времени. .

Материалы
A. Дверная рама и секции вентилятора должны быть изготовлены из горячекатаной стали из специально изготовленных секций.
Б.
Двери должны определяться по минимальному совокупному весу наружной дверной рамы и вентиляционных элементов в фунтах. за погонный фут

Удалить список ниже, не требуется:

1. Стандарт Промежуточный: 3,0
2. Тяжелый средний: 3,5
3. Тяжелая нестандартная версия: 4.2

C. Дверная рама или секции вентилятора должны иметь следующие минимальные размеры по глубине спереди и сзади:

Удалить списки ниже, не требуется:

1. Стандарт Промежуточный: 1-1/4″
2. Тяжелый промежуточный: 1-5/16″
3. Тяжелый нестандартный размер: 1-1/2 дюйма

D. Стержни обоймы должны быть изготовлены из горячекатаной стали из специально изготовленных профилей.
Э.
Штапики для остекления должны быть изготовлены из экструдированного алюминия или стали.
Ф.
Уплотнительная прокладка должна быть изготовлена ​​из экструдированного винила, EPDM или силикона.

Изготовление
A. Изготовить двери в соответствии с утвержденными заводскими чертежами.
Б.
Секции дверной рамы и вентилятора должны быть сплошными цельными секциями, а углы должны быть сварены и зачищены.
С.
Фланцы, образующие контакты атмосферостойкости, должны быть прокатаны за одно целое с секциями, чтобы обеспечить плотный контакт как с внутренними, так и с внешними точками контакта.
Д.
Стержни должны быть заблокированы и непрерывны от вершины до порога и от косяка до косяка, за исключением того, что стержни в одном направлении могут прерываться, если они надежно приварены в месте пересечения.
Э.
Все двери должны быть рассчитаны на внутреннее (или наружное) остекление.
Ф.
После сборки двери должны быть предварительно обработаны, покрыты эпоксидной смолой или оцинкованы с последующей стандартной отделкой производителя.

Фурнитура
A. Каждая створка должна подвешиваться на трех или четырех шарнирах закрытого типа или петлях встык или стандартной конструкции производителя.
Б.
Обеспечьте защелку управляемыми рычажными ручками или ручками как внутри, так и снаружи. По запросу может быть предоставлен внешний ключевой цилиндр с внутренней поворотной ручкой.
С.
Укомплектуйте верхние и нижние болты на нерабочей створке двустворчатой ​​двери.
Д.
В нижней части каждой створки установите отбойные панели из стали толщиной не менее 12 мм.
Э.
Запорные ручки, рычажные ручки, ручки и открытые верхние и нижние болты должны быть стандартной конструкцией изготовителя. Они должны быть прикреплены латунными или другими устойчивыми к коррозии винтами.

ЧАСТЬ 2 – ПРОДУКЦИЯ

Проверка
A. Дверные проемы должны соответствовать деталям и размерам, указанным на утвержденных заводских чертежах.
Б.
Условия, которые могут неблагоприятно повлиять на установку двери, должны быть устранены Генеральным подрядчиком до начала установки.

Установка
A. Двери, указанные в этом разделе, должны устанавливаться опытным персоналом.
Б.
Устанавливайте двери в строгом соответствии с утвержденными заводскими чертежами.
С.
Установите двери вертикально, ровно и точно по линии, без перекосов, перекосов дверных коробок или вентиляторов.
Д.
Надежно закрепите блоки к окружающей конструкции с помощью разрешенных крепежных элементов.
Э.
Внешние стыки между дверями, отделкой и стойками должны быть должным образом герметизированы одобренным герметиком и аккуратно заострены.
Ф.
При необходимости прикрепите оборудование вентилятора и отрегулируйте вентиляторы, чтобы они работали плавно, без перекручивания и были герметичными в закрытом состоянии и на защелках.
Г.
Любая потертая поверхность дверной отделки должна быть очищена и окрашена воздушно-сухой краской, одобренной и предоставленной изготовителем окон, в цвете, соответствующем заводской отделке.
