габариты, высота, длина, ширина и глубина радиатора, фото и видео подсказки

Содержание:

1. Расчет количества радиаторов, учитывая размеры батарей отопления

2. Габариты радиаторов отопления

3. Подсчет количества секций, зная высоту батареи отопления

4. Схемы установки радиаторов, в зависимости от высоты и ширины батарей

При выборе отопительных приборов важно правильно рассчитать размеры батарей отопления. Габариты их бывают разными (можно посмотреть на фото), и от этого во многом зависит эффективность отопления. Чем больше площадь помещения, тем значительней должна быть мощность приборов. Также на эффективность обогрева влияют характеристики материала, из которого сделан радиатор, наличие декоративных экранов.

Расчет количества радиаторов, учитывая размеры батарей отопления


Если размер батареи отопления недостаточен для качественного обогрева помещения, то приходится устанавливать несколько приборов.

При проведении расчетов нужно учитывать несколько факторов:

  • рабочую температуру;

  • площадь наружной нагревательной поверхности, которая отдает тепло в помещение и обеспечивает циркуляцию теплового потока;

  • площадь обогреваемого помещения (желательно рассчитать объем воздуха – расчеты будут точнее).


Самый простой способ рассчитать требуемое количество радиаторов – это определить площадь жилья. Если будут покупаться секционные радиаторы, то одной секции хватит на отопление двух квадратных метров. Таким образом, поделив площадь жилья на два, можно узнать общее количество секций. К нему нужно прибавить 10% для компенсации утечек тепла через окна и дверь. Исходя из количества секций, можно узнать число батарей.

Габариты радиаторов отопления


Габариты радиаторов отопления подбирают на основе их тепловой мощности.

Если отопительные приборы будут устанавливаться под окнами, то нужно следовать таким правилам:

  • расстояние от верха батареи до подоконника должно быть более 100 миллиметров;

  • минимальное расстояние от нижнего края ребра до пола должно составляет 60 миллиметров.


Исходя из этого, высчитывается допустимая высота батареи отопления (подробнее: «Размеры радиаторов отопления по высоте и ширине, как рассчитать»).


Узкие радиаторы, которые часто устанавливают в нише под окном, нередко не способны сформировать тепловую завесу, и вдоль боков отопительного прибора будут спускаться потоки холодного воздуха. Поэтому желательно, чтобы ширина радиатора отопления перекрывали аналогичный параметр окна на 50-75%.

Подсчет количества секций, зная высоту батареи отопления


Зная тепловую мощность и высоту радиатора, можно выбрать его модель или рассчитать количество секций, если он не будет являться цельным. В том случае, если отопительного прибора с нужными характеристиками в продаже нет, нужно купить батарею большей мощности, в противном случае снизится эффективность обогрева.


Иногда имеют батареи отопления размеры, из-за которых их нельзя установить под подоконником. Чтобы не нарушать рекомендации по поводу расстояния до пола и окна, нужно выбирать низкие отопительные приборы. Более длинные радиаторы равномерно распределяют тепло и создают плотную тепловую завесу.


В спортивных, промышленных помещениях с высокими потолками часто возникает необходимость использовать высокие приборы, так как требуется прогревать большой объем воздуха. В этом случае их вешают на стены.

Типы высоких радиаторов бывают следующие:

  • R – с боковым подключением;

  • RD – с нижним подключением.


Такие батареи имеют хорошую теплоотдачу и высокие конвекционные характеристики. Высота радиаторов может составлять 760, 940 и 1120 миллиметров, ширина варьируется от 400 до 1400 миллиметров. Стандартная глубина радиатора отопления составляет 90 миллиметров.

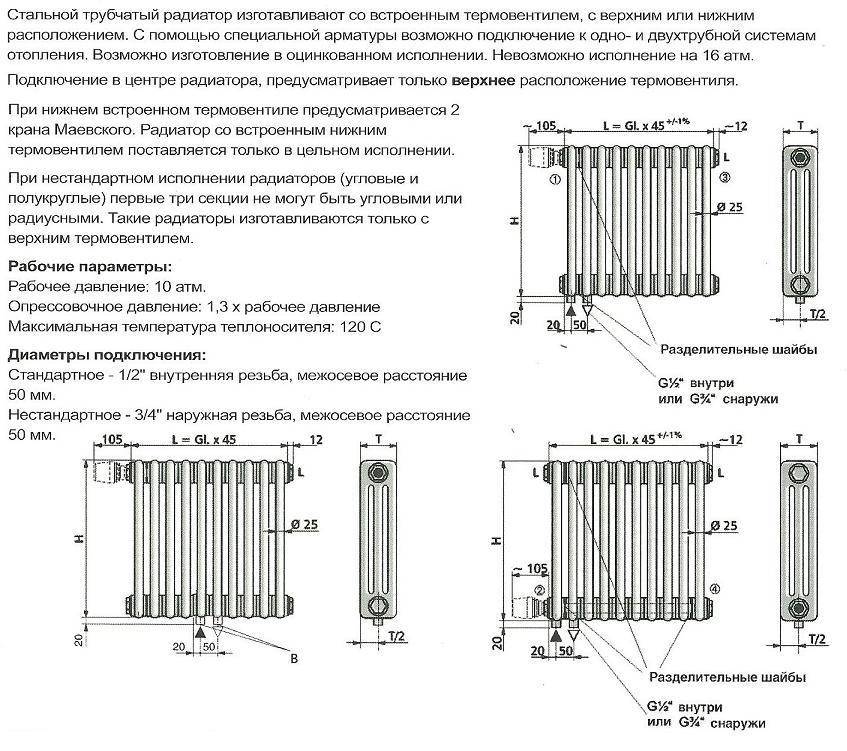

Схемы установки радиаторов, в зависимости от высоты и ширины батарей

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.


Однотрубная отопительная система позволяет уменьшить затраты на установку и подключение радиаторов, однако такая схема требует обязательного наличия байпасной линии. В верхних точках устанавливают клапаны выпуска воздуха – благодаря чему он автоматически выходит. Клапаны перекрываются при поступлении воды ее давлением.


Наличие детентора (запорного клапана) позволяет создавать барьер на пути движения теплоносителя и тем самым увеличивать теплоотдачу. Он также необходим при проведении демонтажных работ. В однотрубной системе разводки удобнее его подключать диагонально. Таким образом, подвод теплоносителя происходит вверху слева, а отведение – внизу справа. Можно сделать и наоборот, но не рекомендуется осуществлять подключение с одной стороны. В этом случае теплоотдача понижается примерно на 10%.


Нижнее подключение чаще всего используют при установке маленьких отопительных приборов, а также старых панельных: его делают с одной стороны радиатора.


Исходя из этого, становится понятно, что эффективного отопления недостаточно тщательно продумать систему и выбрать батареи на основе одних лишь характеристик материала, из которого они изготовлены. Немаловажное значение имеют также ширина, глубина, высота и длина радиатора отопления. Только в том случае, если все расчеты были сделаны правильно, удастся купить подходящие отопительные приборы. Если же мощность батарей окажется недостаточной в помещении зимой будет прохладно.

Видео по установке, учитывая размеры батарей отопления:

Размеры радиаторов отопления: высокие, низкие, плоские, узкие

Чтобы правильно произвести расчет количества, размеров и мощности устанавливаемых отопительных приборов в помещении нужно точно знать площадь данного помещения, после чего легко подсчитать эффективность обогрева радиаторами.

Также важно учитывать теплоотдающую поверхность, его закрытость кожухом или решеткой.

Чаще всего местом установки отопительных приборов выбирают пространство под оконным проемом, а следовательно, их размеры должны примерно соответствовать ширине окна, и не быть выше подоконника.

Расчет количества батарей отопления

Расчет производят, учитывая несколько факторов:

  • площадь отапливаемого помещения, цифры будут точнее, если рассчитывать кубический объем воздуха помещения, который следует прогреть;
  • площадь наружной нагревательной поверхности, отдающих тепло в помещение, обеспечивающей циркуляцию теплового потока;
  • рабочий температурный режим.

Если не требуется особой точности, можно применить старый проверенный способ.

Расчет секций радиаторов на примере радиаторов «CONDOR»

Первоначально высчитываем площадь квартиры, но не объем.

Затем, если радиаторы секционные, требуемое количество берем из расчета: одну секцию на два квадратных метра.

Теперь посчитываем общее количество и к полученному результату добавляем 10% от полученной суммы, это на компенсацию потерь через окна и двери.

Более подробную информацию вы можете прочитать в статье «Как самостоятельно произвести расчет радиаторов отопления»

Выбор габаритов

Габариты устанавливаемых батареи подбирают согласно тепловой мощности, вырабатываемой ими. Ведь если тонкие радиаторы отопления, как обычно располагать под окнами, то необходимо выдержать следующие размеры.

  • расстояние от верха до подоконника не допускается делать меньше 100 мм;
  • расстояние от нижнего ребра до поверхности пола не меньше 60 мм.

Этими размерами регулируют допустимую высоту изделия.

Предпочтительно выбирать такую ширину батареи отопления, чтобы они перекрывали ширину окна на 50-75%.

Узкие радиаторы отопления, устанавливаемые обычно в нише под окном, могут не сформировать тепловой завесы — не смогут отсечь поступление холодного воздуха, опускающегося вдоль боков прибора.

Подсчет количества секций

Знание высоты радиатора и его тепловой мощности позволяет правильно выбрать определенную модель, или количество секций, если это секционный отопитель.

Если отопительного прибора, точно подходящего под требуемые параметры, нет в наличии, то выбирают прибор большей мощности — занижать мощность нельзя!

Когда высота подоконника не позволяет использовать прибор обычных размеров, то выбирают низкие радиаторы отопления. Более длинный, низкий отопительный прибор равномернее распределяет тепло, а тепловая завеса создаваемая им плотнее.

Учитывая сложные характеристики работы, высокие радиаторы выпускают нескольких типоразмеров.

  • тип R — боковое подключение;
  • тип RD – нижнее подключение.

У высоких батарей очень большая тепловая отдача и высокие конвекционные параметры. Высоты радиаторов: 760, 940 и 1120 мм, диапазон по ширине от самого узкого в 400 мм до самого широкого в 1400 мм. Стандарт глубины – 90 мм.

Оптимальные схемы установки отопительных приборов

Однотрубная система разводки теплоносителя позволяет заметно снизить затраты при установке радиаторов и их подключении, но при этой системе необходимо обязательное наличие байпасной линии.

Клапаны выпуска воздуха устанавливают в верхних точках. Клапан автоматически выпускает воздух, а при поступлении воды перекрывается ее давлением.

Наличие запорного клапана, называемого детентором, позволяет на пути циркуляции теплоносителя создавать барьер, увеличивать теплоотдачу. Также запорный клапан необходим при проведении демонтажных работ.

Если производится однотрубная система разводки, то эффективнее подключать его диагонально, то есть подведение теплоносителя осуществляется вверху слева, а отведение внизу справа.

Можно и наоборот. Главное, чтобы подключение не производилось с одной стороны, тогда происходит снижение до 10% теплоотдачи.

Нижнее подключение оправдывает себя, когда устанавливают маленькие радиаторы отопления , или стальные панельные, при подключении отопительного прибора с одной стороны.

Имеет ли значение размер радиатора?

Руководства по покупке

Автор: Адам Чард в
Руководства по покупке
| 2 года назад

4 мин чтения

Размер — это еще не все, или когда дело доходит до покупки радиатора? Читайте дальше, чтобы узнать, почему размер выбранного вами радиатора может иметь решающее значение.

Когда дело доходит до радиаторов, размер действительно имеет значение, и это один из основных факторов, который следует учитывать при покупке нового радиатора. Конечно, стиль, материал и совместимость с вашей системой отопления тоже имеют значение, но размер играет центральную роль в обеспечении достаточного обогрева помещения выбранным вами радиатором.

Правильный баланс

Если ваш идеальный радиатор слишком мал, он не сможет обогреть комнату, так как не сможет производить достаточно тепла. Это создаст дополнительную нагрузку на котел, а также увеличит ваши счета за отопление, поскольку вы держите отопление включенным дольше, чем необходимо.

Если радиатор слишком большой, он будет производить слишком много тепла для помещения и создавать избыточную энергию, что не идеально для окружающей среды и, опять же, может увеличить стоимость ваших счетов. Радиатор, который слишком велик для места, также, вероятно, займет слишком много места на стене и не будет блестяще сочетаться с остальной частью вашего декора.

Итак, вы выбрали красивый новый радиатор, но подходит ли он по размеру для вашей комнаты?

Радиатор какого размера мне купить?

Так как же найти правильный баланс? Ответ заключается в том, чтобы рассчитать выходную мощность БТЕ для помещения, в котором устанавливается радиатор. BTU означает британскую тепловую единицу, которая представляет собой уровень тепла, необходимый для достаточного нагрева помещения.

Чем выше BTU, тем больше тепла требуется для помещения. Тем не менее, ни одна комната не похожа на другую, и она может отличаться от дома к дому, а это значит, что вам придется сделать несколько простых расчетов, чтобы найти нужный размер радиатора.


  • Измерьте длину, ширину и высоту помещения в метрах. Для комнат с наклонными стенами или нишами разделите комнату на прямоугольники и измерьте их отдельно, сложив все вместе в конце, чтобы получить общую длину и ширину.

  • Умножьте ширину на высоту и длину стен, чтобы получить промежуточный итог.

Вам также необходимо учитывать любые потери тепла в помещении через окна или двери (и с одинарным или двойным остеклением).

Существуют также дополнительные стандартные рейтинги, которые можно добавить к расчету, как показано ниже.

Помещение Двойное остекление Одинарное остекление
Ванная
121,5
148,5
Спальня
108
132
Столовая
135
165
Прихожая
81
136
Кухня
81
136
Гостиная
135
165

Теперь, когда у вас есть все измерения, вы можете рассчитать BTU для комнаты.

В качестве примера представьте, что ваши размеры спальни с двуспальной кроватью составляют 4,2 м (Д) x 4,4 м (Ш) x 2,5 (В). Умножьте это вместе, чтобы получить в общей сложности 46,2.

Если у вас в комнате стеклопакеты, это нужно умножить при расчете: 46,2 х 108 = 4989,6.
Округлите это до ближайшего числа, что означает, что БТЕ для комнаты составляет 4990. Теперь все, что вам нужно сделать, это найти радиатор с аналогичным уровнем мощности.

Для больших комнат вам не обязательно искать один радиатор для помещения, особенно если BTU достаточно высок. Общее количество БТЕ можно разделить на 2 радиатора — просто убедитесь, что их совокупность соответствует минимальным требованиям для помещения. В небольших комнатах обычно требуется только один радиатор, и найти подходящий для вашего дома будет несложно.

Дополнительные советы по отоплению

Любите проводить время, изучая товар перед покупкой? Мы слышим вас! В Victoria Plum вы найдете все необходимые советы экспертов, когда речь заходит об отоплении, в том числе подробное руководство по покупке радиаторов и подробное руководство по покупке полотенцесушителя. Может ли теплый пол сэкономить ваши деньги? Узнайте, читая наш блог.

Если вы из тех, кто любит засучить рукава и выполнять тяжелую работу самостоятельно, вы найдете пошаговое руководство по установке радиаторов, инструкции по замене радиаторных клапанов и руководство по установке полотенцесушители тоже. Просмотрите все наши советы по отоплению и узнайте все, что вам нужно знать.

Чтобы найти идеальный радиатор для вашей комнаты, просто проверьте его мощность в БТЕ

Магазинные радиаторы

Теперь вы знаете, какой размер вам нужен, почему бы не просмотреть наш широкий ассортимент стильных радиаторов. От компактных вертикальных конструкций до моделей в традиционном стиле — вы найдете превосходный выбор по доступным ценам. Нажмите на изображение ниже, чтобы начать покупки.

Размещено Адамом Чардом в
Руководства по покупке
| 2 года назад

Родившийся и выросший житель Запада, в настоящее время проживающий на побережье Йоркшира, более 9 лет. лет Адам воплощает в жизнь идеи домашнего интерьера в Victoria Plum. Любимые стили интерьера Адама были сформированы как городскими, так и природными влияниями.
