Слуховое окно на крыше: назначение и особенности

Слуховое окно – весьма интересный элемент кровельной конструкции. Оно крайне функционально, так как обеспечивает мансардное помещение вентиляцией и даёт дополнительный источник освещения. К тому же, правильно подобранное по стилю слуховое окно может стать отличным завершающим штрихом во внешнем облике всего дома. Постройки в старинном стиле со слуховыми окошками выглядят уютно и почти сказочно.

Исторически слуховое окно было известно под самыми разнообразными названиями: петух, шлейф, люкарна. Некоторые используются строителями и архитекторами и сейчас. Первые появившиеся окна служили исключительно для вентиляции, что и привело к названию «слуховое». Прежде слово «слух» обозначало отдушину или отверстие, так что с органами чувств, как кажется сначала, у слуховых окон нет ничего общего.

Если вы решили, что вашему дому необходима крыша со слуховыми окнами, постарайтесь заранее продумать их конструкцию. Правильный выбор нужно сделать ещё на стадии проектирования, ведь окно — это непросто отверстие в поверхности кровли.

Для того чтобы определиться было проще, следует начать знакомство с этим структурным элементом с существующих его разновидностей.

Классификация конструкций

Основой стандартной классификации служат конструктивные особенности слуховых окон. Существуют следующие типы:

• Четырёхугольное с плоской крышей (обеспечивает большой доступ воздушных потоков, солнечного света в пространство на чердаке, устанавливается на кровлях с углом скатов, который не превышает 15 градусов, и оборудуется дополнительной водосточной системой).
• Односкатное четырёхугольное (отличается от предыдущего тем, что крыша над ним имеет наклон, применяется на крышах с больших углом скатов).
• С двухскатной крышей (для максимального освещения мансардных помещений).
• С вальмовой крышей.
• С трапециевидной крышей (часто называют панорамным).
• Треугольное (самый классический тип, широко используемый с давних пор, поэтому в некоторых случаях помогает придать дому элегантный дух старины).

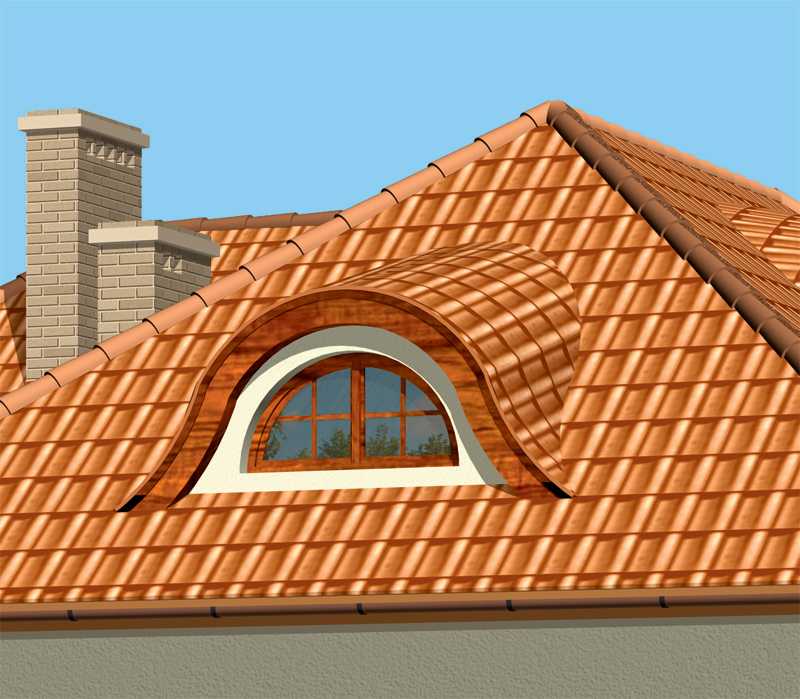

• Полукруглое (иногда называемое «летучая мышь», одна из самых непростых, оригинальных конструкций).
• Стеклянное окно (называется «зенитным фонарём», выглядит необычно и изысканно).

Те окна мансард, которые повторяют наклон ската крыши, нередко выделяют в отдельный тип.

Чаще всего для создания чердачного окна берётся трёхсторонний каркас со скатами под большим наклоном. Как правило, такое окно характеризуется незаглублённым фронтоном, расположенным в той же плоскости, что и основная боковая поверхность здания. Окна данного типа располагаются точно над стенными окнами, что позволяет воспринимать всё здание более цельно.

Недостатком такой конструкции является то, что при использовании подобного каркаса, крутой угол скатов сводит на нет возможность увеличить полезное место. А значит, площадь чердачного помещения, которую можно было бы использовать, почти не увеличивается. Однако высокие эстетические характеристики при использовании на большинстве типов крыш и возможность красиво распланировать чердачное помещение всё-таки являются более серьёзными критериями, с такой точки зрения, треугольное окно – отличный выбор.

Помимо всего прочего, крыша с острым верхом открывает немало возможностей для декорирования. Можно использовать большие, оригинальные рамы, а также применять самые разнообразные оформительские приёмы с дополнительными деталями и элементами.

С практической стороны вопроса, дополнительным плюсом подобного выполнения окна является удобный спуск его кровли к основной, что позволяет избежать затруднений с дополнительной изоляцией по бокам, да и разжелобки не требуют такого усиленного внимания, по сравнению с другими способами. К тому же подобные элементы проще отделать и обеспечить герметичность.

Выполняем слуховое окно на крыше самостоятельно

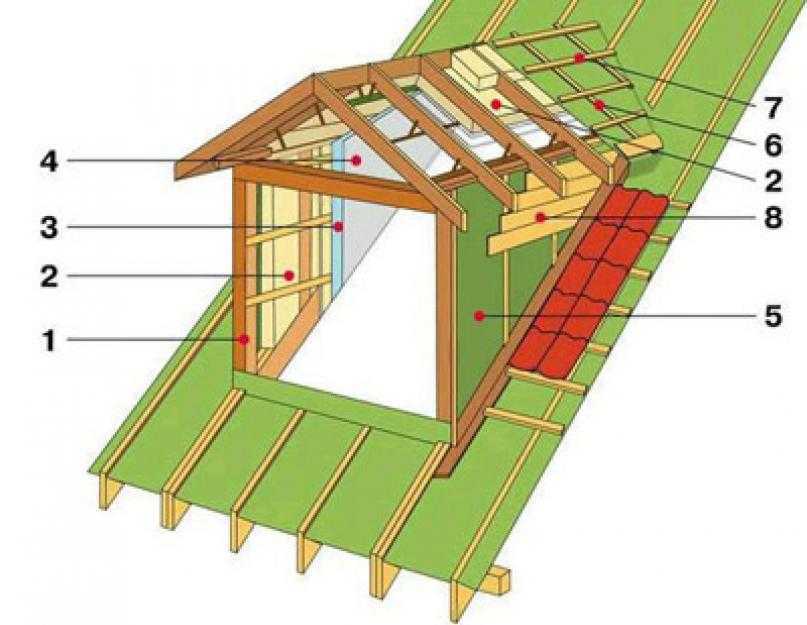

Начальным шагом создания будет устройство каркаса слухового окна. Оно начинается по завершении возведения стропильной системы и фронтонов. У будущих окон стропила располагаются так, чтобы оставались оконные проёмы, а сами они выполняются сдвоенными. Это необходимо потому, что наличие слуховых окон является немалой нагрузкой на стропильную систему кровли.

Как правило, классический план включает в себя полутораметровые боковые стены, располагаемые по направлению от внешних стен. Каркасы их упираются в потолочные балки под слуховым окном. Так что, закончив создание основных элементов, приступайте к созданию каркаса именно с боковых стен, и только потом переходите к работе над стойками и фронтонными горизонтальными поверхностями.

Итак, нижние части стропильных ног в зоне окна следует обрезать на одном уровне с обшивкой стены. На уровне конька будущего окна монтируются специальные балки-перемычки, расположенные между сдвоенных стропил. Никаких выемок и вырезок в таких стропилах делать нельзя, они ослабляют конструкцию. В качестве крепления рекомендуется применять только особые кронштейны из металла.

Каждый фронтонный каркас нужно тщательно проверить на вертикальность, после чего можно приступать к монтажу конькового бруса над окном. Прибитые на место брусья конька являются заключительным этапом создания каркаса. Можно приступать к обшивке и отделке.

Фронтоны чаще всего обшиваются особой строительной фанерой, устойчивой к воздействию влаги. Плоскость отделки окна должна точно совпадать с плоскостью отделки остального дома.

Важнейшая часть процесса – создание разжелобков. Для треугольного слухового окна свойственны уклоны скатов в шестьдесят четыре градуса, граничащими со скатами основной кровли, которые обычно расположены под углом в сорок, что приводит к необходимости использования необычных разжелобков. Для облегчения задачи, установка разжелобков верхней части слухового окна проходит отдельно от установки нижней.

Для верха используются накосные стропила. На них опираются нарожники, располагаемые под углом в шестьдесят четыре градуса. Измеряется размер разжелобковой балки, её длина, углы её сопряжения с боковыми стенками и коньком.

С помощью отвеса или уровня на пол переносится точка пересечения конька и разжелобка. К углам боковых стен проводятся линии от отмеченного положения, также отмечается линия бруса конька. Так получается проекция конструкции на горизонтальную плоскость. Прямо на ней измеряют полученный между коньком и линией угол, под которым и запиливается края разжелобка. После таких измерений он будет точно совпадать с боковой стеной слухового окна.

Затем, к боковому углу от конька натягивают шнур. Используя угольник, замеряют срез верха стропильной балки, а измерив расстояние между этими точками, можно установить длину разжелобка.

Выполнив все необходимые измерения, можно разметить и разрезать заготовки, а также запилить торцы под нужными углами и расположить их на местах.

Для каждого окна балки будут зеркально-симметричными, с одинаковыми параметрами. Удобнее всего сделать одну балку шаблона и выполнять все остальные по её образцу вместо того, чтобы каждый раз проводить разметку заново.

Работа над нижней половиной конструкции проходит следующим образом. Так как часть конструкции скрывается в этой зоне за боковыми стенками, а значит, снаружи её не видно, устройство нижней части слухового окна и разжелобка в ней можно проводить по более простому плану.

Балка разжелобка располагается поверх кровельной обшивки, концы стропил оконной кровли должны упираться прямо на неё. Чтобы определить верное расположение опорной балки, нужно натянуть от конца стропил до внешнего края фронтона меловой шнур, который оставит после себя линию. Этот след и нужно замерить для вырезания опорной балки. Её боковой срез выполняется под углом в шестьдесят четыре градуса, после чего балка располагается по линии, оставшейся после мелового шнура.

После выполнения всех описанных работ можно переходить к заключительному этапу создания треугольного слухового окна, а именно, к обшивке. Для этого обычно используются специальная водостойкая фанера, продающаяся листами.

Приступать к отделочным работам нужно от конька, расположившись на самом верху. Неразрезанный фанерный лист располагают точно поверху кромки конькового бруса. Остальные элементы располагаются и подгоняются позже.

Насколько вообще необходимо слуховое окно?

Несмотря на все плюсы наличия слуховых окон, у некоторых строителей всё же возникает вопрос о необходимости таких конструкций. Казалось бы, правильно расположенные слои изоляции и без проветривания должны оставаться в хорошем состоянии.

Но это не совсем так. Наличие вентиляционных каналов действительно важно для целостности кровельной системы. Какой бы хорошей ни была изоляция в нижних комнатах, часть тепла окажется на чердаке. Если нет вентиляции, тепло остывает и остаётся в помещении в виде конденсата.

Отсутствие освещения на чердаке приводит к появлению плесени и насекомых. Независимо от того, как часто вы убираете, вам не придётся долго ждать пауков под крышей где отсутствуют слуховые окна.
Что касается ветровой нагрузки на дом, сильный шторм в чрезвычайной ситуации скорее разбил бы окна вместо того, чтобы сломать крышу. Если нет окон, кровля пострадает гораздо больше, потому что нечем будет уравновесить воздействие.

Итоги: Итак, важность слуховых окон для чердачного помещения очевидна. С практической стороны оно обеспечивает движение воздуха и дает больше света, а с эстетической, придаёт дому более изысканный и уютный вид.

Создавая его самостоятельно, лучше всего выбрать модель с треугольной конструкцией. Несмотря на то что с её помощью нельзя значительно увеличить полезную площадь мансарды, наличие освещения и вентиляции, а также более удобная конструкция являются серьёзными доводами в пользу такого выбора.

Следуя несложной инструкции, вы выполните слуховое окно правильно и красиво. Ваша кровля будет защищена от влияния застоявшегося воздуха, да и внешний вид результата будет радовать как снаружи дома, так и изнутри.

Слуховое окно и его разновидности

Главная » Остекление коттеджа » Нестандартные окна » Слуховое окно

Современные крыши требуют новых методов их обустройства. Архитекторы удачно используют различные технологии. Но неизменным на протяжении нескольких столетий остаётся одно — слуховое окно. Такая конструкция монтируется на крыше. Каковы её особенности и преимущества? Какое слуховое окно купить в СПб можно по доступной цене?

Первое слуховое окно было установлено еще в начале XIX столетия. Утверждают, что название ему дал Владимир Даль. Этот русский писатель, учёный, лексикограф считал данную конструкцию «проёмом для слуха».

Сооружаемые и в далёкие времена, и сейчас слуховые окна являются выносной пристройкой на кровле, которая идёт в единой плоскости с внешней стеной дома. В эту пристройку закрепляется подходящая по размерам и дизайну рама.

Данное окно обустраивается при создании стропильной системы крыши. Важно, чтобы конструкция выдерживала возможную нагрузку, поэтому там, где находится проём для окна, усиливаются стропильные ноги.

Достоинства конструкции

Слуховое окно на крыше позволяет получить дополнительный аварийный выход, что повышает безопасность дома. Однако это не единственное преимущество такой конструкции. Она отличается следующими важными особенностями:

• позволяет реализовать интересные архитектурные идеи;
• помогает преобразить, сделать индивидуальным внешний вид дома;
• обеспечивает доступ естественного света;
• позволяет проветривать чердачное помещение (модели, которые имеют открывающиеся створки), что особенно актуально, если данное пространство эксплуатируется в качестве жилого;
• позволяет с максимальной пользой использовать свободное пространство.

Из каких материалов изготавливаются слуховые окна

Слуховые окна производятся из разных материалов: пластик, дерево, алюминий. Каждая конструкция имеет свои особенности. Модели из пластика стоят в два-три раза дешевле алюминиевых вариантов и на десять-тридцать процентов – деревянных изделий. По цвету такие окна бывают самыми разными, возможна имитация натуральной древесины. Они герметичный и устойчивы к негативным атмосферным явлениям, а также очень просты в обслуживании.

Деревянные слуховые окна смотрятся наиболее натурально, самые экологичные и при правильном уходе могут прослужить несколько десятилетий. Для создания такой продукции используются преимущественно дуб, сосна, лиственница. Такие материалы «дышат».

Алюминиевые конструкции — это наиболее современное решение. Такие окна отличаются колоссальной прочностью. Из алюминия можно сделать слуховое окно абсолютно любого размера и дизайна. Здесь выбор зависит исключительно от потребностей и пожеланий покупателя.

Другие разновидности конструкций

По форме слуховые окна бывают таких видов:

• треугольные;
• панорамные в виде трапеции;
• четырёхугольные с односкатной крышей;
• наклонные;
• полукруглые;
• плоские французские;
• арочные;
• сегментообразные.

Все эти конструкции могут быть открывающимися, глухими и со стеклом. Открывающиеся модели особенны тем, что имеют несколько створок, которые можно открывать в разных положениях. Глухие варианты полностью герметичны, открыть их нельзя. Для остекления применяют преимущественно такие стёкла: плоские, ламинированные, тонированные, пожаробезопасные. В таких конструкциях присутствует один механизм, который позволяет открывать окно только в одном положении.

Выбор слуховых окон огромен, что позволяет каждому желающему подобрать для своего дома оптимальный по виду и цене вариант.

Стеклопакеты

Окна пластиковые

Окна деревянные

Окна алюминиевые

Мансардные окна | Типы мансардных окон

Содержание

Мансардные окна

Мансардное окно представляет собой вертикальное окно, которое предусмотрено в наклонной крыше. Слуховое окно имеет небольшую крышу, которая может быть плоской, арочной, шатровой, заостренной или богато украшенной. Мансардные окна могут быть установлены на потолке или стене и бывают разных форм и размеров. Окна этого типа пропускают естественный свет на чердак, чердак или любую комнату со сводчатым потолком.

Dormer Window

Types of Dormer Window

1. Gable
2. Pediment
3. Hip
4. Shed
5. Flat
6. Arch
7. Segment/Scheme
8. Eyebrow
9. Wall
10. Inset/Recessed

Gable

The Слуховое окно в виде фронтона, пожалуй, самый стандартный тип слухового окна. Вертикальная труба с треугольной крышей. Одна из основных проблем, которая отличает крышу Gable Dormer, заключается в том, что лицо Dormer не останавливается и простирается до точки под крышей.

Часто крыша слухового окна доходит до крыши дома, но это не обязательно. Мансардные окна выглядят очень просто и не имеют большой эстетической ценности.

Мансардное окно

Фронтон

Мансардное окно с фронтоном очень похоже на мансардное окно, но выглядит более стильно. Фронтон представляет собой остатки греческой арматуры. Он похож на фронтон, но треугольная сторона слухового окна отличается от остальной части стены.

Фронтонные окна

Вальмовые

По сравнению с двускатными мансардными окнами хипстерские мансардные окна больше похожи на детские кроватки или чапу. Хипстерская крыша — это крыша, которая имеет четыре стороны по диагонали, чтобы не было двускатных граней.

Мансардные окна

Навес

Окна этого типа обеспечивают большое внутреннее пространство. В основном они выглядят так, как будто кто-то вырезал куб из потолка и засунул его в неглубокий угол. Мансардное окно шале может начинаться в любом месте на крыше, включая верхнюю часть основной крыши.

Мансардные окна сарая

Квартира

Плоские мансардные окна так же важны, как и мансардные окна шале, но крыша плоская, а не наклонная. Этот дизайн дает больше места в передней части слухового окна, а также меняет внешний вид интерьера.

Арка

Мансардные арки в настоящее время используются не так часто, как их более низкие аналоги. Луковое слуховое окно определяется крышей с изгибом на 180 градусов, что означает, что конец крыши находится под тем же вертикальным углом, что и стена слухового окна.

Слуховая арка

Сегмент/Схема

Раздвоенная арка, иногда называемая Схемной аркой, в истинном смысле аналогична мансардным окнам, но с более низкой изогнутой крышей. В отличие от традиционных носовых мансардных окон, носовые мансардные крыши не раскрываются полностью на 180 градусов.

Слух для бровей

Слух для бровей — интересная интерпретация Слухового окна для бровей. Большинство мансардных окон имеют вертикальные грани, но единственная плоская часть мансардных окон — это лицо. Фактическое окно в крыше остается прикрепленным к боковому потолку.

Слуховое окно для бровей Window

Стена

Настенное слуховое окно основано на той же концепции, что и слуховое окно для бровей, но в другом направлении. В отличие от других типов световых люков, которые определяются стилем крыши, световые люки на стенах определяются их расположением относительно дома.

Слуховое окно в стене

Встраиваемые/утопленные

Встраиваемые или подвесные световые люки – это особенные предметы. Как и слуховые окна, встроенные в стену, вогнутые слуховые окна определяются не типом крыши, а расположением крыши.

Встраиваемое мансардное окно

Что такое слуховое окно? Типы и преимущества, которые необходимо знать

Вы рассматриваете возможность реконструкции дома с добавлением одного или двух окон? Возможно, вы только что столкнулись с термином и задаетесь вопросом, что такое слуховое окно. Не волнуйся, я тебя прикрыл. Я расскажу вам все, что вам нужно знать об этом типе окон.

Определение слухового окна

Если вы хотите увеличить количество света, вентиляции или даже создать дополнительное пространство в вашем доме, возможно, вам стоит построить слуховое окно.

Мансардное окно представляет собой окно, которое выступает из наклонной крыши и расположено вертикально. У него тоже есть своя крыша. Эти типы окон бывают разных стилей и получили свое название от своего конкретного типа крыши.

Установка слухового окна при строительстве нового дома может сэкономить средства. Тем не менее, многие домовладельцы добавляют его как часть проекта реконструкции. В этом случае процесс строительства включает в себя удаление части старой крыши для создания нового помещения.

Почему вам стоит подумать об установке мансардного окна

Мансардное окно делает больше, чем просто, так сказать, поднимает крышу. Вот некоторые солидные преимущества, которые дает его установка:

Да будет свет: Правильный тип окна может творить чудеса, если вы хотите осветить основное жилое пространство. Это также может быть разумным способом осветить обычно темный чердак, который затем можно использовать для других целей, таких как уголок для чтения, манеж или дополнительное жилое пространство. Также, если вам надоел оконный кондиционер, вы можете установить мансардное окно для улучшения вентиляции и охлаждения.

Больше места: Вам нужно больше места в доме? Посмотрите на крышу — установка новой конструкции может решить проблему. В дополнение к этому, окно, расположенное выше в доме, может обеспечить захватывающий вид на улицу.

Эстетическая ценность: Если вы устали от простой, старой, наклонной крыши над головой, добавление слухового окна может оживить ситуацию. Дополнительное освещение, вентиляция, простор и внешняя красота могут повысить стоимость вашего дома, если вы решите его продать.

Распространенные типы мансардных окон

Существует множество вариантов окон этого типа. Каждый тип получил свое название от типа крыши, построенной на нем. Давайте посмотрим на некоторые из самых популярных стилей.

Брови

Как следует из названия, окна этого типа выглядят как глаз, выглядывающий из-под крыши. Он не имеет боковых стен и вместо этого имеет изогнутую крышу, которая плавно сливается с остальной частью крыши дома. Окно под ним также повторяет изогнутый стиль крыши.

Бочка

Это окно имеет форму обращенной вперед горизонтальной бочки. Он имеет вертикальные боковые окна, а его характерная арочная крыша выходит за поверхность основной крыши. Они лучше всего подходят для добавления красоты и света, а не для увеличения пространства.

Фронтон

Крыша здесь имеет треугольную форму. Он имеет две боковые стены и выступающую переднюю стену, что делает его хорошим вариантом для расширения чердака или чердака и пропускает больше света.

Навес

Хотя слуховой навес не так привлекателен внешне, как другие распространенные типы окон, слуховой навес, возможно, является самым просторным и доступным вариантом. Он имеет квадратный вид и может иметь плоскую или слегка наклонную крышу с передней и боковыми стенками.

Шатровая

У этого дома трехсторонняя крыша, все стороны которой сходятся в центре. Вы, вероятно, заметите этот тип слухового окна в доме с шатровой или остроконечной крышей. Если вы хотите улучшить характер своего дома, это может быть хорошим вариантом.

Жалюзи

Наконец, у нас есть слепое окно. Это в основном для внешней визуальной привлекательности. В реальном смысле окно не открывается внутрь дома; скорее, сама конструкция — это просто пристройка к основному помещению.

На что следует обратить внимание перед установкой слухового окна

Как бы мило это ни звучало, установка слуховых окон на крыше требует много усилий. Перед тем, как разобрать крышу, необходимо помнить о следующих вещах:

• Стоимость: Стоимость установки слухового окна может варьироваться от 4000 до 100 000 долларов в зависимости от таких факторов, как размер, стиль и кровельные материалы. Местные разрешения на строительство также могут увеличить стоимость строительства.

Если ваш дом уже построен и вы планируете его переделывать, рассмотрите возможность переустановки окна во время замены черепицы или ремонта крыши. Возможно, вы сможете сократить расходы на рабочую силу и материалы.

• Тип дома: Специалисты по строительству рекомендуют построить слуховое окно, стиль которого дополняет стиль вашего дома, включая крышу и окна. Например, мансардные окна в виде бочек могут стать отличным выбором для создания резкого контраста с простой крышей. Тип фронтона обычно подходит для большинства стилей дома, в то время как мансардное окно лучше всего подходит для дома с аналогичными изогнутыми или арочными окнами или дверями.
• Коммунальные услуги: Вы хотите установить слуховое окно для дополнительной жилой площади, дополнительного освещения и вентиляции или чисто для эстетики? Бочкообразные и надбровные окна отлично работают, чтобы пропускать больше света, но могут мало что дать, если вас беспокоит пространство. Напротив, установка навеса, фронтона или стеновой крыши может иметь большое значение.

Если вы не обладаете продвинутыми навыками строительства, строительство мансарды — это не то, что вам следует делать своими руками. Чтобы избежать потенциальных рисков, таких как дорогостоящая протечка крыши, вам следует нанять профессионального и опытного подрядчика.

Заключение

Мансардное окно может быть более экономичной альтернативой реконструкции чердака или чердака. Когда это делает профессионал, этот тип окна может добавить характер вашему дому, пропуская столь необходимый свет и воздух.
