Что представляет собой трехкамерный стеклопакет и его особенности

• Какие особенности имеет тройной стеклопакет?
• Когда нужен трехкамерный стеклопакет?
• Нужны ли дополнительные камеры?
• Соотношение цены и качества
• Что представляет собой конструкция в разрезе?

Трехкамерный стеклопакет является достаточно популярным в России. Для большинства территорий страны он наиболее оптимально отвечает своим задачам, качественно удерживает тепло, изолирует шум, если окна выходят на шумные улицы или дворы. Это оптимальный по толщине и цене товар, который сможет решить большинство проблем.

Какие особенности имеет тройной стеклопакет?

В отличие от одно- и двухкамерного аналога, трехкамерные окна отличаются значительно большей толщиной и, как следствие, большей массой. Существуют и боле е толстые конструкции, имеющие дополнительные воздушные камеры, однако трехкамерная модель считается наиболее удачной и оптимальной. Она хорошо справляется с изоляцией помещения от улицы, имеет не самую большую массу и более доступна по цене. Часто ставить изделие толще не имеет смысла.

Конструкция представляет собой стеклопакет, имеющий три герметичных воздушных камеры и четыре стекла. Камеры могут быть заполнены сухим воздухом либо газом, кроме этого, они могут отличаться по толщине.

Когда нужен трехкамерный стеклопакет?

Трехкамерные пластиковые окна могут быть любого размера и формы. Их выбор зависит от следующих факторов:

• Особенности климатических условий. Обычно такой стеклопакет нужен там, где зимой температура может опускаться ниже -30 градусов.
•  Если строительный объект находится в шумной зоне, а вам необходима тишина в помещении.

Нужны ли дополнительные камеры?

Чаще всего толстые стеклопакеты можно встретить в северных регионах страны. Как правило, в южной части России и в ее средней полосе такие стеклопакеты изготавливают строго индивидуально, и их производство налажено слабо из-за небольшой востребованности.

Стоит заметить, что чем больше камер, тем коэффициент сопротивляемости выше. Каждая дополнительная камера увеличивает его в 1,5 раза.

Если сравнить стеклопакет с тремя камерами и с одной, первый окажется значительно теплее, в помещении будет практически ничего не слышно с улицы, тогда как однокамерное изделие не способно в достаточной мере изолировать звук. При температуре -15 оно начнет промерзать.

При выборе стеклопакета обратите внимание на то, какое стекло используется. Основное качество зависит от того, низкоэмиссионное стоит стекло или обычное. В случае использования обычного стекла количество камер большой роли играть не будет.

Трехкамерные окна отлично справляются с поглощением шума. Чем больше камер, тем тише в помещении. Стоит заметить, что в основном стеклопакет способен избавить вас от высокочастотных шумов. От таких звуков, как движение поезда, он, к сожалению, не спасет. Толстые стеклопакеты пропускают значительно меньше света, чем обычные, поэтому стоит быть готовыми к тому, что в помещении будет не так ярко. Однако в тех районах, где освещение и так не достаточное, например, в Заполярье, разница ощутима будет не так сильно.

Salamander BluEvolution

Соотношение цены и качества

Выбирая пластиковые окна, двухкамерные или трехкамерные, многие покупатели руководствуются ценой продукта. Трехкамерное изделие значительно дороже двухкамерного, примерно на 50% стоимости. Цена объясняется не дороговизной профиля, а усложненным техническим процессом изготовления. Кроме этого, не все компании выпускают такие окна, из-за этого существует некоторая монополия.

Также, чем больше вес у стеклопакета, тем мощнее должен быть профиль. Его требуется усиливать, иначе существует риск пригибания конструкции. Фурнитуру стоит сразу выбирать качественную, иначе она быстро выйдет из строя, а это тоже увеличивает стоимость окна.

Не стоит доверять монтаж окна непрофессиональным работникам. Важно чтобы конструкция была установлена правильно и качественно, от этого зависит качество ее функционирования.

Для того чтобы окно прослужило дольше, не стоит делать много открывающихся створок – идеально глухое остекление, так как на открытую створку приходится слишком большая нагрузка. Так как помещение требуется проветривать, можно заказать конструкцию с форточкой или установить специальный клапан для проветривания.

Стоимость изделия зависит от количества открывающихся створок

Что представляет собой конструкция в разрезе?

Если посмотреть на трехкамерный стеклопакет в разрезе, то мы увидим 4 стекла, между которыми находятся пустоты, заполненные газом или воздухом. В собранном виде стеклопакет абсолютно герметичен, газ сохраняется внутри него на протяжении всего срока службы стеклопакета, если не нарушать условий его эксплуатации. Внутри пустот могут находиться разделительные рамки, они служат для усиления конструкции. Снаружи стеклопакет покрывают герметиком; обычно используется прозрачный, для того чтобы не портить эстетическую сторону конструкции.

Отличить трехкамерную конструкцию визуально достаточно просто. Она имеет большую толщину. Для того чтобы профиль мог выдержать вес стеклопакета, сам профиль делают шире, а площадь стеклопакета – меньше. Расстояние между стеклами может быть до 6 мм. Толщина самого стекла редко превышает 4 мм. Исходя из этого, можно сделать вывод, что толщина стеклопакета с тремя воздушными камерами составит минимум 34 мм.

Чаще всего встречаются конструкции, толщина которых составляет 40 мм. Это оптимальное сочетание качества, не влияющее сильно на вес конструкции. Таким образом, обычно применяется 4 стекла по 4 мм, и толщина воздушной камеры составляет 8 мм.

Трехкамерный стеклопакет отлично справляется с изоляцией холода, может сделать помещение очень тихим. Конструкция имеет достаточно большой вес, и установить ее можно не всегда в любой оконный проем.

Видео:

Видео:

Пятикамерный стеклопакет – что это такое?

Пластиковые окна стали распространенными благодаря техническим характеристикам. Такие конструкции надежно защищают помещение от посторонних звуков извне и обеспечивают повышенный уровень теплоизоляции жилья. Кроме того в последнее время цены на пластиковые окна значительно снизились, что сделало их доступными для всех вне зависимости от уровня дохода.

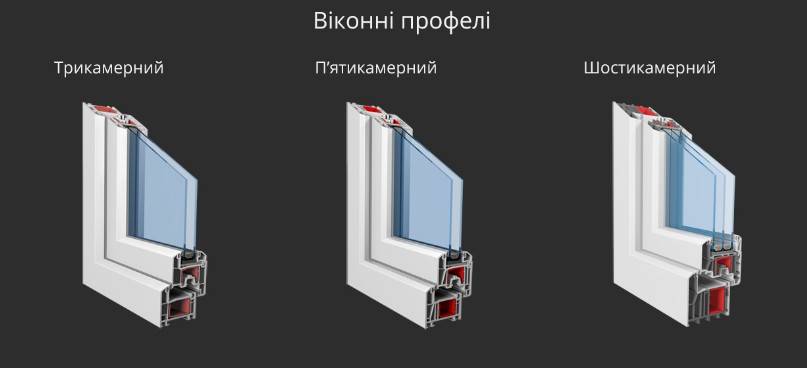

Что такое пятикамерный профиль

Пятикамерные окна – лучший представитель металлопластиковых конструкций, так как они обладают самыми высокими техническими параметрами по сравнению с другими аналогами.

Камеры в конструкции металлопластикового окна – это полые секции, заполненные воздухом, который предохраняет помещение от низких температур и различных шумов.

В отличие от аналогов с меньшим количеством камер, в такой конструкции металлическое армирование внутри профиля располагается дальше от мест крепления петель, что перекрывает путь для потока холодного воздуха в самых уязвимых местах окна.

5-ти камерное окно представляет собой конструкцию из нескольких секций, центральная из которых выполняет функции основы для профиля и обеспечивает жесткость конструкции.

По бокам центральной секции находятся по две дополнительные камеры, отвечающие за теплоизоляционные свойства и обеспечивающие защиту и от проникновения шума.

Основная секция пятикамерного профиля изготовлена из высокопрочного материала, и ее наличие предотвращает возможные искривления и повреждения конструкции окна. Модели с пятью камерами прочные и более практичные для установки в жилых помещениях, чем конструкции с меньшим количеством секций.

Отличия окна с пятью секциями

В отличие от трехкамерного профиля, стеклопакет с пятью камерами оснащен двумя дополнительными боковыми камерами, которые обеспечивают больший уровень теплоизоляции. Установка пяти камерного окна актуальна в тех регионах, где преобладают очень низкие температуры. В свою очередь окна с тремя секциями рекомендованы к установке практически во всех центральных регионах страны.

Коэффициент сохранения тепла в обеих конструкциях выглядит следующим образом:

• профиль с тремя камерами – от 0,6 до 0,65 м2*K/BT;
• профиль с пятью камерами – от 0,75 до 0,8 м2*K/BT.

Так же отличием между обеими конструкциями стало то, что пятикамерные окна обеспечивают уровень шумозащиты на почти на 30% выше, чем окна с тремя камерами. Кроме того по ценовому диапазону различие между ними составляет всего 8-12%. Несмотря на то, что пятикамерный профиль дороже, чем окно с тремя воздушными секциями, он намного лучше других, более простых аналогов.

Отличием является и толщина металлопластиковой конструкции. Профиль с тремя камерами может иметь ширину от 58 до 62 мм., а пятикамерный – от 68 до 70 мм.

Толщина стеклопакетов в обеих конструкциях так же отличается друг от друга. В трехкамерном окне устанавливаются стеклопакеты  толщиной до 32 мм, а в пятикамерный профиль – до 40 мм., Толщина стеклопакета в первую очередь влияет на теплоизоляционные характеристики:

• уровень теплоизоляции стеклопакета толщиной 32 мм. составляет 0.53 м2*К/ВТ;
• уровень теплоизоляции стеклопакета толщиной 40 мм. составляет 0.56 м2*К/ВТ.

Главным недостатком окна с тремя воздушными секциями от пятикамерной модели стало то, что его строение не усиливает защиту от шума и низких температур в области расположения элементов крепежа.

Многие владельцы трехкамерных пластиковых окон со временем начинают замечать, что со стороны петель постоянно продувает, что влияет на сохранение тепла в помещении. Поэтому для исключения таких неприятностей в процессе эксплуатации пластиковых окон рекомендовано обращать свое внимание на стеклопакет с пятикамерным профилем, особенно если вопрос касается установки конструкции в северных регионах страны.

Технические характеристики

Пять секций в оконном металлопластиковом окне на сегодняшний день является пределом. Стандартные пятикамерные конструкции обладают следующими характеристиками:

• Воздушные отсеки – 5 шт.;
• Толщина внутренней перегородки – 3мм.;
• Толщина стеклопакета – 42мм.;
• Толщина профиля – 70мм;
• Замкнутая система армирования.

При выборе пластикового окна с пятью воздушными секциями очень важно обратить внимание на систему армирования. Она должна быть изготовлена из стального сплава и иметь толщину перегородок до 1,5мм.

Стеклопакеты для пятикамерного окна

Для пятикамерного профиля существует три вида стеклопакетов:

• однокамерный;
• двухкамерный;
• трехкамерный.

От того или иного типа установленного стеклопакета в первую очередь зависит уровень теплоизоляции окна и его шумозащитные характеристики. Все стеклопакеты герметичны и заполнены специальным газом, который препятствует потению стекол изнутри.

Однокамерный стеклопакет состоит из двух слоев стекла, каждый из которых имеет толщину 4 мм., а общая толщина стеклопакета 24 мм. Он обеспечивает низкую защиту от проникновения шума и холода в помещении и устанавливается обычно на балконах или в офисных помещениях.

Стеклопакет с двумя камерами включает в себя три слоя стекла с такой же шириной, как и у однокамерного аналога. Он способен обеспечить хорошую шумоизоляцию и надежно защитит помещение от проникновения холода. Рекомендовано устанавливать двухкамерные стеклопакеты в квартирах или загородных домах.

Конструкция трехкамерного стеклопакета состоит из четырех стекол. Толщина каждого может быть от 4 до 6 мм., а общая толщина стеклопакета составляет 40 мм. Такой стеклопакет обеспечивает наилучшую защиту от холода и шума и актуален при суровых климатических условиях.

Кроме всего перечисленного все стеклопакеты для пятикамерных оконных профилей делятся на несколько категорий:

• шумоизоляционный;
• энергосберегающий;
• защитный;
• стеклопакет с тонировкой;
• декоративный.

Шумоизолирующий стеклопакет имеет три стекла, первое из которых имеет толщину 6 мм и располагается снаружи, а другие 2 стекла имеют толщину 4 мм и находятся близко друг к другу с внутренней стороны окна. Он обеспечивает повышенную уровень шумоизоляции и зачастую устанавливаются с той стороны помещения, где расположена проезжая часть.

Энергосберегающая конструкция изготавливается из особого теплового стекла, на котором нанесено специальное зеркальное покрытие с помощью вакуумного распыления серебряных частиц. Такой стеклопакет обеспечивает высокий уровень теплоизоляции и устанавливается в тех регионах, где преобладают низкие температуры.

Стекла защитного стеклопакета покрыты специальной пленкой, которая обеспечивает им хорошие прочностные характеристики. Благодаря пленке стекло не разлетится в случае разбития и не причинит вред людей, находящихся рядом. Ввиду своей повышенной прочности такие стеклопакеты чаще всего устанавливаются на витринах магазинов, в отелях, детских и учебных заведениях.

Тонированный стеклопакет покрыт тонировочной пленкой, которая защищает помещение от сильного солнечного света. Он устанавливается с солнечной стороны зданий и препятствует постоянному проникновению солнечных лучей в помещение.

Декоративная конструкция стеклопакета имеет искривленные или украшенные стекла, которые придают помещению необычный и красивый вид. Такие стеклопакеты не обладают какими-либо особыми характеристиками и используются для установки в ресторанах и развлекательных заведениях.

Правильный подход к выбору профиля

Пятикамерный профиль по всем параметрам лучше, чем трехкамерная конструкция, но такие окна не всегда актуальны для установки. Все зависит от того, в каких погодных условиях будут эксплуатироваться окна. Если помещение расположено далеко от проезжей части или любых других источников сильного шума, при этом климатические условия вполне благоприятны для проживания, то подойдет трехкамерное окно с одно-, или двухкамерным стеклопакетом.

Если же помещение находится близко к проезжей части, а так же недалеко от поля, где может быть сильный ветер и пониженная температура, то лучшим вариантом будет  установка пятикамерного окна с двух-, или трехкамерным стеклопакетом.

Рекомендации к приобретению пластикового окна

Основной рекомендацией к выбору пятикамерного профиля станет обращение внимания на его металлическое основание. От металлического каркаса зависит срок службы конструкции и ее прочностные характеристики.

Металлический каркас должен быть квадратной формы, чтобы обеспечивать всестороннюю надежную опору для металлопластикового профиля. Некоторые недобросовестные производители в целях экономии материалов на изготовлении продукции устанавливают в своих изделиях П-образный каркас, который со временем искривляется и приходит в негодность.

Лучше всего потребовать у представителя компании, занимающейся установкой пластиковых окон, образец конструкции окна в разрезе. Если продавцу нечего скрывать – он покажет клиенту образец окна и расскажет о его характеристиках.

Не менее важно осмотреть фурнитуру, которой укомплектовано пятикамерное окно. От фурнитуры зависит не только переключение режимов использования оконного блока, но и открывание и закрывание оконных створок.

Так же рекомендовано осмотреть уплотнитель на оконной конструкции, ведь от его качества зависит теплоизоляция помещения. Если уплотнитель отслаивается или слишком жесткий, то эффективность пятикамерного профиля будет значительно снижена ,и в помещении постоянно будут присутствовать сквозняки.
