Соединение профиля для гипсокартона между собой

Монтаж профиля гипсокартона: саморезы или просекатель

При возведении перегородок каркасным методом из гипсокартонных листов или другого материала необходим металлопрофиль. Но как ускорить выполнение работ и добиться надежности креплений? Для соединения металлического профиля под ГКЛ на помощь приходит просекатель.

Что представляет собой просекатель

Этот инструмент широко используется при строительстве зданий и их облицовке. Иначе приспособление называют клещами для скрепления профиля или скреппрофиль. Инструмент представляет собой сложное устройство, состоящее из нескольких компонентов:

• скобы с двумя ручками, в которой есть упор с выемкой,
• подвижной ручки, механически соединенной с пробойником и рычагом,
• неподвижной ручки, прикрепленной к скобе.

Лучше приобрести инструмент, конструкция которого изготовлена из хром-ванадиевых сплавов. Они обеспечивают изделию долгий срок службы и надежность. Эта модель позволяет скреплять профиль в угловых соединениях.

Существует три вида просекателя для металлического профиля:

• Усиленный. Обладает съемным режущим элементом, им можно пользоваться в условиях периодических нагрузок.
• Ручной. Имеет удобные рукояти, что позволяет работать, держа его в одной руке. Стоимость инструмента этого типа выгодная по сравнению с другими. Такой скреппрофиль подходит для мастеров, которые делают ремонт самостоятельно.
• Профессиональный. Используется на масштабных строительных работах. Стоит дорого и имеет большие размеры.

Просекатель функционирует по принципу степлера. Чтобы соединить профиль, клещи ставят в нужное положение, разводят ручки и намечают место отверстия. Потом ручки резко сводят и профили скрепляются. С внутренней стороны образуется борозда. Затем ручки инструмента снова разводят и продолжают работу дальше.

Просекатель прочно соединяет профиль для гипсокартона. Такая конструкция выдержит большие нагрузки.

Популярными моделями клещей являются:

• «КБ Прок» из стали. Характеризуются удобной конструкцией и надежностью соединений. Подходят для продолжительных работ.
• KNAUF. Предусмотрены для частого использования.
• Knipex kn-9042340. Механизм с толстостенным материалом. Для продолжительных работ не подходит.

Стальной просекатель EDMULTRAPROFIL относится к профессиональному типу. Продается в комплекте со сменными пуансонами для материалов различной толщины. Скоба регулируется по глубине профиля. Имеются два винта.

Преимущества

Монтаж профилей для гипсокартона с помощью просекателя отличается от классического способа с использованием саморезов. Клещи обладают весомыми преимуществами:

• Существенная экономия при больших объемах.
• Энергонезависимость. С инструментом можно работать в любых местах. Его действие исключительно механическое.
• Не нужно делать разметку.
• Профили не подвергаются деформации.
• Отверстия получаются аккуратными, с ровными краями.
• Для проведения работ не потребуется дополнительных инструментов (дрели, шуруповерта).
• На каркасе не останется вмятин.

С помощью просекателя отверстие пробивается быстрее, чем вкручивается саморез, и нет риска, что он пройдет далеко. Благодаря клещам для профиля соединения получаются надежными. В случае необходимости они легко разбираются.

Недостатки монтажа профиля с помощью просекателя

При всех достоинствах имеются и недостатки. Многие профессиональные модели имеют высокую стоимость, поэтому не все строители решаются на их приобретение, чтобы не увеличивать затраты. При частом или (и) неправильном использовании приспособление выходит из строя — ломается возвратная пружина. Это потребует дорогого и длительного ремонта.

Сфера применения просекателя ограничена соединением металлического профиля между собой. Работать с инструментом лучше в перчатках, чтобы уберечь руки от мозолей.

Что лучше: саморезы или просекатель

Мнения строителей по данному вопросу расходятся. Некоторые по-прежнему предпочитают использовать саморезы, поскольку считают, что фиксация путем скручивания надежнее.

Многие мастера, работающие с гипсокартоном, утверждают, что просекатель для ГКЛ может использоваться только как вспомогательный инструмент. Приспособление не в силах удержать профиль и не подходит для направляющих.

Другие специалисты полагают, что отсутствие элементов крепления выгодно эргономически. С просекателем перед соединением профиля не нужно делать разметку, что экономит время. Альтернативным вариантом скрепления металлического профиля под гипсокартон будет смешанное крепление. Все лицевые соединения осуществляют при помощи просекателя. Другие — наиболее важные и скрытые, фиксируют саморезами.

Недостатки саморезов

• Маленькая производительность. Для вкручивания одного самореза нужно около 20 секунд. (С просекателем одно крепление совершается за 6-7 секунд).
• Не всегда ровное закручивание.
• Выступ за плоскость каркаса на 2-4 мм (ГКЛ будут упираться в шляпку и чуть прилегать к каркасу в этой точке).

Просекатель никогда не повредит металл в силу конструктивной особенности.Чтобы пользоваться инструментом, не нужно никаких навыков. Все зависит от силы рук при нажатии. Скреппрофиль оптимизирует монтажные работы, делая их эргономичней. Даже недорогие модели обеспечат надежное сцепление.

Таким образом, для соединения металлопрофиля под ГКЛ лучше выбрать просекатель. Он помогает сделать ремонт быстро и качественно. После работы с этим приспособлением многие строители отказываются от использования саморезов. С ним сборка металлического каркаса для гипсокартона значительно упрощается.

Характеристики профилей для ГКЛ и способы их соединения

При выравнивании стен гипсокартоном залог успешного достижения поставленной цели – грамотно сооруженная обрешетка. Именно от нее зависит, насколько гладкой станет в будущем стена, в полной ли мере будут реализованы дополнительные функции обшивки, такие как утепление, звукоизоляция и маскировка под конструкцией разного рода коммуникаций – труб и электропроводов. А чтобы правильно смонтировать каркас, нужно верно выбрать размеры профиля под гипсокартон, просчитать плотность установки отдельных его элементов и определиться, какие именно виды понадобятся для данной обрешетки.

Видовое разнообразие профилей

В зависимости от поставленных целей при выполнении гипсокартонных работ закупаются элементы следующего предназначения:

1. ПН – направляющие, с помощью которых собирается каркас. В англоязычных странах они маркируются буквами UW, нередко такая маркировка встречается и среди отечественной продукции. Направляющий профиль исполняет роль основы под будущий стеновой каркас, на него монтируются остальные элементы. Глубину он имеет в 40 мм, ширина может быть разной: 50, 75, 100 мм. Какой размер профиля нужен в конкретном случае, зависит от толщины стены, которую замеряют традиционными способами.
2. ПНП (по другой маркировке – UD) – аналогичные направляющие, только предназначенные для потолка. С них начинается установка каркаса на верхней плите. Считаются незаменимыми при монтаже многоуровневых потолков.
3. ПС (он же CW) – применяется при перепланировке для возведения дополнительных перегородок из гипсокартона. Он крепится непосредственно в ПН.
4. ПП (или CD) монтируется на потолок зажимами-анкерами или подвесами и формирует потолочную обрешетку, если она необходима.
5. Последние две разновидности можно считать вспомогательными (однако, ни в коем случае не второстепенными). Маячковый профиль, обозначаемый буквами ПМ, монтируется при выравнивании поверхности. Он является своего рода рельсом, по которому идет штукатурное правило.
6. Угловой профиль, маркированный УП, укрепляет и ровняет всякого рода углы. Выпускается и для наружных выступов, и для внутренних углов. Вещь крайне необходимая для того, чтобы углы стыковок выглядели филигранно ровно.

Количество и вид элементов, так же, как и размеры длины профиля для крепления гипсокартона, определяется после точных измерений обшиваемой поверхности. А в случае многоуровневых потолков или встроенных ниш – после разработки четких эскизов с указанием всех данных.

Способы соединения

Такой распространенный способ соединения профилей для гипсокартона, как наращивание применяется в штатных случаях. Его предпочитают многие профессиональные мастера. Обычно 3-метровой длины вполне достаточно для монтажа обрешетки. Напротив, зачастую приходится его подрезать.

Однако при обшивке потолка направляющая иногда оказывается слишком короткой. В этой ситуации необходимо «доставить» ее другим отрезком нужной длины. Для этого существуют продольные соединители. Два профиля вставляются в такой элемент путем задвижки в соответствующий паз. Посередине соединителя расположен выступ-ограничитель, до которого и сдвигаются профиля.

Для укрепления каркаса и повышения надежности соединения они скрепляется короткими саморезами, снабженными пресс-шайбами (у строителей они носят название «семечек» или «клопов»).

В основном такое соединение профилей применяется при обшивке потолков гипсокартоном и преследует цель создания более прочного каркаса, плотного сцепления между собой отдельных его элементов. Выполняется такой стык с помощью соединителя, называемого крабом. Пользоваться им чрезвычайно просто.

1. Четыре обрезанных по вымеренным размерам профиля торцами вставляются в соединитель, имеющий 4 паза, расположенных в виде креста.
2. Каждый отрезок вдвигается в «краб» до щелчка.
3. Усики соединителя отгибаются на прямой угол и фиксируются «семечками» на бортиках направляющих.

Также подобное соединение профилей для гипсокартона крестом можно выполнить и без такого элемента, но придется резать, загибать и подгонять сами направляющие, что требует серьезных профессиональных навыков и отнимает много времени.

Иногда требуется соединить профили неполным крестом, в виде буквы Т. Такое встречается при монтаже обрешетки под скрытое освещение или в многоуровневых потолках. В этом случае можно пойти двумя путями.

1. Использовать специально предназначенный для такого перехода соединитель. Один торец в нем оборудован пазом для вставки профиля, другой выполнен в виде широкого крюка, который цепляется за поперечную рейку.
2. Если вы пропустили этот момент и не купили нужный переходник, можно воспользоваться тем же «крабом». С него обрезается лишний, четвертый, конец, после чего монтаж осуществляется подобно крестообразному соединению.

Можно также использовать и кустарные способы соединения профилей, с подрезанием, отгибанием и креплением на саморезы. Однако такой метод считается менее надежным. К тому же сложнее выдержать строго прямой угол, в связи с чем, может быть перекошена вся конструкция.

При сложной конфигурации многоуровневого потолка задача смонтировать под него каркас несколько усложняется, так как соединить профиль для гипсокартона бывает нужно под углом, и не всегда прямым. В таких случаях используется специальный соединитель. Он несколько похож на удлинитель, только его бортики по центру прорезаны до основания и отсутствует ограничитель.

Алгоритм проведения работ

1. Вымеряется нужный размер профиля, который будет укладываться под гипсокартон по непрямолинейному чертежу.
2. Отрезаются рейки нужной длины.
3. Угловой соединитель сгибается, как этого требует эскиз.
4. В торцы вставляются отрезки профиля.
5. Все элементы фиксируются саморезами.

Сгибать угловой соединитель можно как внутрь, так и наружу. С помощью таких же деталей может быть смонтирована и обрешетка под арочные проемы, о которых поподробнее поговорим в наших следующих статьях.

Совет 1: Как соединить профиль для гипсокартона

Совет 2 : Как соединить два профиля

Совет 3 : Какие саморезы используются для гипсокартона

Особенности саморезов для гипсокартона.

Для работы с ГКЛ существует несколько видов саморезов, которые изготавливают из стали или латуни. Первые – более прочные. Среди них есть такие, которые обработаны антикоррозийным покрытием. Им и нужно отдавать предпочтение в выборе крепежей для гипсокартона. Головки саморезов могут быть как с крестообразным, так и с прямым профилем шлица. Острие может быть острым либо выполненным в виде сверла.

С помощью каких саморезов крепят гипсокартон?

Наибольшей популярностью пользуются крепежи TN25, изготовленные из высококачественной стали и имеющие антикоррозийное покрытие. Длина самореза – 3,5 мм, диаметр – 2,5 мм. Острие острозаточенное, благодаря чему крепежный элемент хорошо входит в гипсокартон и каркас из металлопрофиля. Для крепления подвесов (прямых и укороченных) используют саморез TN25 такого же диаметра, но длиной 4,5 мм. Их можно использовать и в том случае, если конструкцию обшивают двойным слоем ГКЛ.

Совет 4 : Направляющая для гипсокартона: виды, размеры, пример монтажа

Содержание статьи

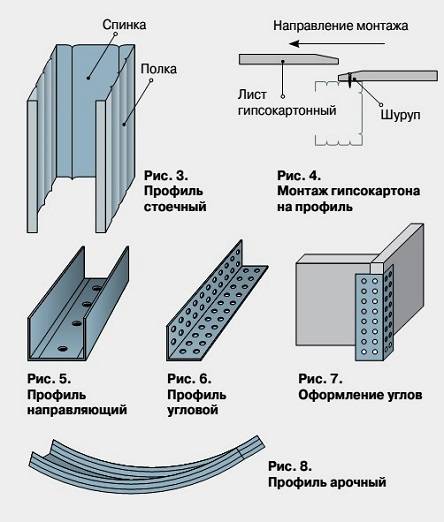

Виды профилей

Профили производят из металлических листов, произведённых холоднокатаным способом. Все они оцинкованы. Готовые изделия долговечны, прочны, не подвергаются коррозии. Они не тяжёлые, поэтому можно без особых усилий делать конструкции любой степени сложности. Профили можно легко резать, изгибать.

В зависимости от особенностей применения производят разные виды профилей:

1. Стоечный. Применяют для возведения каркаса, чтобы сделать стены, ниши, отсеки, перегородки.
2. Маячковый. Используется в оштукатуривании для создания ровной поверхности.
3. Потолочный. Нужен для потолочных конструкций, если потолок нуждается в обновлении.
4. Потолочный направляющий. Необходим в конструкциях на потолке.
5. Профиль направления. Нужен в монтаже горизонтальных стоек, основной элемент в каркасе.
6. Профиль для арок. Применяют для сложных конструкций.
7. Усиленный. Необходим для каркасов, к которым предъявлены повышенные требования к прочности.

Готовый каркас затем обшивается гипсокартоном.

Какие бывают размеры профилей

Профили имеют разные размеры. Если их подобрать неправильно, конструкция в будущем деформируется. Размеры профилей:

1. Направляющий: длина — 3 м, ширина — 4-10 см, высота боковых стенок — 4 см.
2. Стоечный: длина — 3-6 м, ширина — 5-10 см, высота боков — 5 см.
3. Потолочный: длина — 3 м, ширина — 6 см, высота боков — 2,7 см.
4. Потолочный направляющий: длина — 3 м, ширина — 2,7-2,8 см, высота бортиков — 2,7-2,8 см.
5. Усиленный: длина — 3, 4, 6 м, ширина – 5-10 см, высота бортиков — 4 см.
6. Маячковый: длина — 3 м, сечение — 22х6, 23х10, 62х6,6.
7. Арочный: длина — 3, 6 м, сечение – 22х6, 23х10, 62х6.

Пример монтажа

Гипсокартонные конструкции могут быть самими разными. Рассмотрим самый простой пример монтажа профилей (направляющих, стоечных) для того, чтобы сделать гипсокартонную стену.

1. Определите на полу место, где будет находиться стена, используйте трассировочный шнур.
2. Сделайте разметку конструкции на потолке, стене с помощью отвеса, трассировочного шнура.
3. Начните монтаж направляющих с установки горизонтальных профилей, но сначала наклейте звукоизоляционную ленту на тыльные стороны.
4. Закрепляйте профили дюбелями, шурупами, но не часто, с шагом не больше 1 м. Направляющие должны быть ровными и надёжно зафиксированными.
5. Оставляйте разрывы в местах дверных проёмов.
6. Зафиксируйте направляющие профилями-стойками, крепите их шурупами-саморезами, пустотелыми заклёпками.
7. Окончания стоек заводите в направляющие сверху и снизу. Длина шага — 600 мм.

Выполните обшивку гипсокартоновыми листами, стена готова. Использование этих материалов позволит сделать ремонт, обновить интерьер помещений.

Урок 11. Как удлинить (нарастить) профиль для гипсокартона

В этой статье мы узнаем, как удлинить профиль для гипсокартона или по другому — нарастить его длину. В предыдущих уроках мы узнали, что каркас для подвесного потолка делается из профилей 27х28, 60х27 и П-образных подвесов («крокодилов»). Дело в том, что размер потолков может быть абсолютно разным. Одно дело сделать подвесной потолок в небольшой детской комнате, где длины профиля хватает на всю длину помещения, и совсем другое — сделать такой же потолок в большом зале. И если профиль 27х28 можно не наращивать, а точно выставлять по уровню и последовательно крепить к стене, то что касается основного профиля 60х27, к которому крепится гипсокартон, то здесь необходимо иметь полноценный длинный профиль на всю длину или ширину помещения, где планируется делать потолок. Как быть, если длины профиля, который мы приобретаем в магазине не хватает? В этом случае нужно знать как его нарастить, получив полноценный профиль требуемой длины.

Технология наращивание профиля может пригодиться и в том случае, если по какой-либо причине Вам не хватило профиля стандартной длины, но остались несколько обрезков более коротких.

Как удлинить профиль для гипсокартона 60х27

Посмотрим, как удлинить профиль для гипсокартона. Я покажу 2 способа.

С помощью соединителя потолочных профилей 60х27

Перед нами 2 части профиля 60х27:

В магазине можно приобрести специальный элемент, который называется соединитель потолочных профилей:

Нужно взять профиль 60×27 и вставить внутрь него соединитель профилей:

делать это нужно аккуратно, не спеша, т. к. соединение происходит довольно туго.

Вставить необходимо до специальных ограничителей на соединительном элементе:

Для работы понадобится шуруповерт и саморезы с пресс шайбой 4.2×13:

Чем меньше длина самореза, тем лучше. Саморез должен быть острый:

В месте перекрытия профиля и соединителя необходимо закрутить саморез:

Обязательно должно быть две точки фиксации, поэтому прокручиваем рядом еще один саморез:

И то же самое проделываем со второй стороны:

После этого берем профиль, который нужно соединить (нарастить, удлинить):

и точно также заводим его на соединительный элемент:

Осталось то же самое: закрутить по два самореза по двум сторонам этого профиля:

Итак, саморезы закручены, профиль удлинен:

С помощью профиля 27х28

Рассмотрим второй способ удлинения. Для этого возьмем два куска профиля 27×28 одинаковой длины:

и вставим их поверх профиля 60х27 через боковые стороны:

Далее, вставляем вторую часть профиля 60х27:

После этого нужно саморезами сделать соединения:

Докручиваем оставшиеся саморезы:

Итоговый результат работы

Ниже на картинках Вы видите удлиненные профили, полученные первым и вторым способом:

На этом все. В этой статье мы узнали, как удлинить профиль для гипсокартона и в каких случаях это может понадобиться.

Как крепить профиль для гипсокартона и гипсокартон к профилю

Чтобы конструкция из гипсокартонных листов на стене или потолке получилась прочной и надежной, необходимо знать, как крепить профиль для гипсокартона правильно. А ещё – как его удлинять, соединять между собой, какие крепления использовать.

Вам не придется ломать голову над этими вопросами, если вы внимательно изучите данную статью. Инструкция по созданию каркасов из металлопрофиля проста и понятна, сам материал – легок и удобен в работе, поэтому проблем у вас не возникнет.

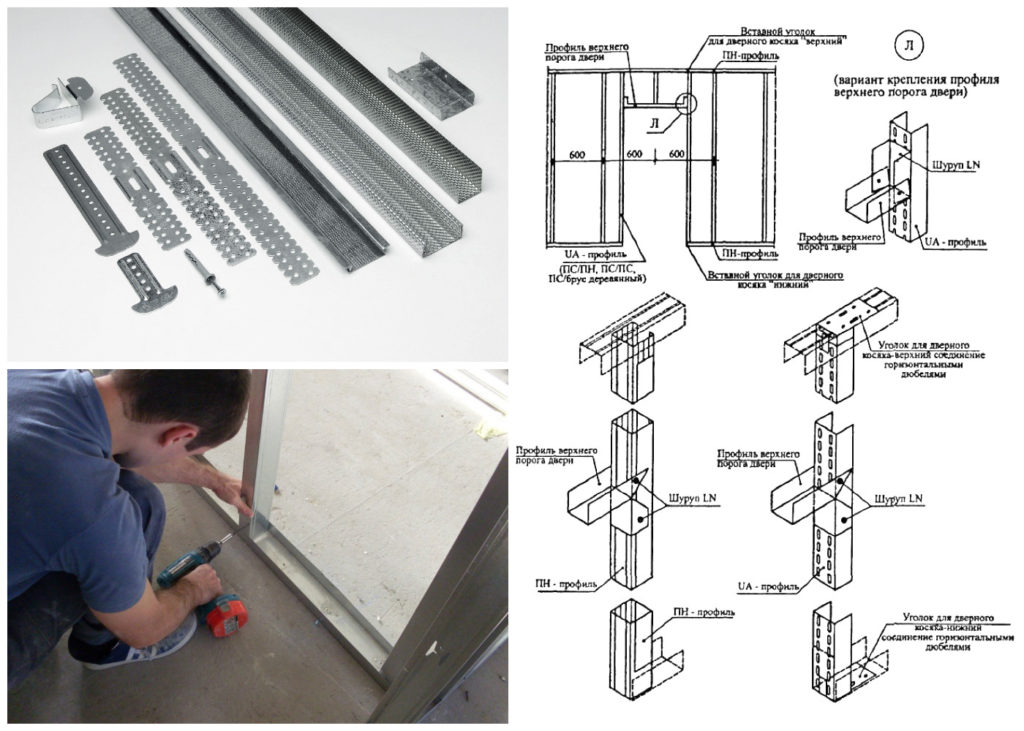

Фото готового каркаса из металлических профилей

Крепление профиля при создании каркаса для ГКЛ

Задача, как крепить профиль под гипсокартон, решается по-разному в зависимости от того, что вы создаете: каркас для перегородки, для облицовки стен или подшивки потолка.

Но в любом случае профили приходится резать или наращивать по длине, соединять под углом друг к другу, крепить к основанию, а иногда и изгибать. Опишем подробно каждую из этих процедур.

Соединение профилей

Чаще всего требуется соединение двух и более профилей по прямой – для наращивания длины, или под прямым углом друг к другу – для связки соседних направляющих и придания каркасу большей жесткости.

• Наращивание. Если трехметровой длины одного профиля недостаточно, его соединяют со вторым (или его отрезком) с помощью специального соединителя.

Прямой соединительный профиль

В него вставляются концы двух соединяемых профилей и фиксируются короткими саморезами с пресс-шайбой (строители часто называют их «клопами» или «семечками»).

Для справки. Перед тем как скрепить профиль для гипсокартона с другим, его бывает нужно укоротить по длине.
Для этого ножницами по металлу надрежьте до основания его бортики, после чего сломайте профиль, несколько раз сгибая и выпрямляя его.

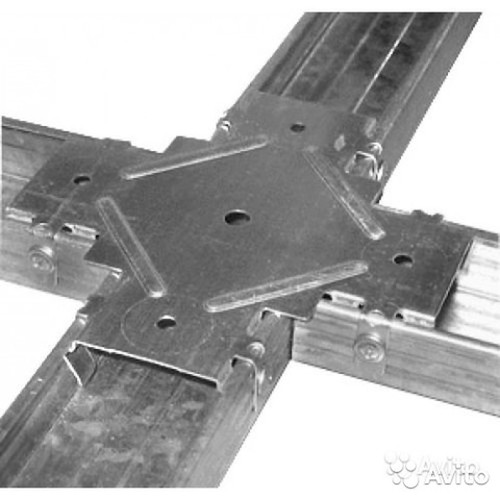

• Крестообразное соединение. Необходимо в основном для создания потолочных каркасов. У вас не возникнет трудностей с тем, как правильно крепить профиль для гипсокартона крест-накрест, если вы будете использовать «крабы».

Поперечное соединение профилей

Все четыре профиля вставляются в «краб» торцами, защелкиваются в нем, после чего усики соединительной детали отгибаются на 90 градусов и прикручиваются к бортикам профилей теми же «клопами».

Внимание. Можно обойтись и без «крабов». Для этого вам нужно своими руками надрезать поперечные профили по сгибу и отломить или отогнуть бортики. Затем наложить их на продольный профиль и зафиксировать «клопами».

Соединение без «краба»

• Т-образное соединение. Осуществляется либо только что описанным способом, либо с помощью «краба», предварительно обрезав лишнюю часть детали.

Внимание!
Если нужно соединить направляющий и стоечный профили, последний просто вставляется в первый и прикручивается одним саморезом.

Изгибание профилей

При создании арок, ниш и сложных потолочных конструкций профили иногда требуется изогнуть.

• Если надрезать оба бортика профиля до спинки, он изогнется по ней как вам нужно. Чем круче требуемый радиус изгиба, тем меньше должно быть расстояние между надрезами.

Изгиб по спинке

• Если надрезать один из бортиков и продолжить надрез по спинке, профиль для гипсокартона изогнется по второму бортику.

Изгиб по бортику

Крепление профилей

Ответ на вопрос, как правильно крепить профиль под гипсокартон, зависит от того, какое расстояние должно быть выдержано между основанием и облицовкой, а также от материала этого основания.

Если точнее, то крепеж профиля для гипсокартона происходит в два этапа. Сначала к основанию крепятся подвесы, а уже затем на них фиксируются профили, которые при этом выставляются по заданному уровню.

Крепление подвесов

Перед тем как крепить профили для гипсокартона, основание необходимо разметить и установить по разметке подвесы.

Они бывают двух видов: прямые и со спицей.

• Прямой подвес представляет собой перфорированную металлическую полоску, в которой есть отверстия для крепления к основанию и отверстия для крепления профиля к самому подвесу.

Прямой подвес и способ фиксации в нем профиля

• Подвес со спицей применяется для устройства гипсокартонных подвесных потолков. Состоит из фигурной металлической пластины, к которой крепится профиль, разжимного элемента и тяги (спицы).
  На конце спицы имеется крюк, через который подвес крепится к основанию. С помощью разжимного элемента тяга выпускается на нужную длину.

Выбор крепежа зависит не от вида подвеса, а от материала несущего основания. Если это дерево, можно использовать обычные саморезы по дереву или гвозди.

Внимание!
На потолок подвесы крепятся только на саморезы!

Для крепления в кирпичное или бетонное основание применяют дюбель-гвозди, под которые необходимо высверлить отверстия диаметром, равным диаметру дюбеля для гипсокартона.

Для пустотелого кирпича или газобетона лучше выбирать дюбели с поперечными насечками и распорными усами.

Дюбели для пустотелого кирпича

От того, как зафиксированы подвесы, зависит прочность всей конструкции.

Но здесь важна не только надежность крепления, но и правильное определение их положения, так как крепить профиля для гипсокартона нужно на определенном расстоянии друг от друга.

1. Ширина листа ГКЛ 120 см, поэтому профили должны располагаться параллельно друг другу на расстоянии 40 или 60 см между осями. Это позволит крепить на один крайний профиль два смежных листа.
2. Подвесы фиксируются строго на одной линии, которая размечается заранее. Отклонение от неё не позволит вам установить профиль.

Если установить профиль в направляющие, можно обойтись без предварительной разметки

Для справки. При отсутствии подвесов их можно сделать из обрезков ПС-профиля. Для этого они надрезаются по бортикам, сгибаются буквой Г и крепятся к стене.
Цена такого крепления получится минимальной, а надежность – высокой.

Крепление профиля к подвесам

К прямым подвесам профиль крепится короткими саморезами с пресс-шайбой. На одной из размещенных выше картинок вы уже видели, что после скручивания лапки подвеса, выступающие за профиль, отгибаются в стороны.

К подвесам с тягой в зависимости от их конструкции профиль либо прикручивается теми же саморезами, либо просто защелкивается на специальных выступах.

Профили для гипсокартона, их размеры и способы соединения

• Видовое разнообразие профилей
• Способы соединения
• Алгоритм проведения работ

При выравнивании стен гипсокартоном залог успешного достижения поставленной цели – грамотно сооруженная обрешетка. Именно от нее зависит, насколько гладкой станет в будущем стена, в полной ли мере будут реализованы дополнительные функции обшивки, такие как утепление, звукоизоляция и маскировка под конструкцией разного рода коммуникаций – труб и электропроводов. А чтобы правильно смонтировать каркас, нужно верно выбрать размеры профиля под гипсокартон, просчитать плотность установки отдельных его элементов и определиться, какие именно виды понадобятся для данной обрешетки.

Видовое разнообразие профилей

В зависимости от поставленных целей при выполнении гипсокартонных работ закупаются элементы следующего предназначения:

1. ПН – направляющие, с помощью которых собирается каркас. В англоязычных странах они маркируются буквами UW, нередко такая маркировка встречается и среди отечественной продукции. Направляющий профиль исполняет роль основы под будущий стеновой каркас, на него монтируются остальные элементы. Глубину он имеет в 40 мм, ширина может быть разной: 50, 75, 100 мм. Какой размер профиля нужен в конкретном случае, зависит от толщины стены, которую замеряют традиционными способами.
2. ПНП (по другой маркировке – UD) – аналогичные направляющие, только предназначенные для потолка. С них начинается установка каркаса на верхней плите. Считаются незаменимыми при монтаже многоуровневых потолков.
3. ПС (он же CW) – применяется при перепланировке для возведения дополнительных перегородок из гипсокартона. Он крепится непосредственно в ПН.
4. ПП (или CD) монтируется на потолок зажимами-анкерами или подвесами и формирует потолочную обрешетку, если она необходима.
5. Последние две разновидности можно считать вспомогательными (однако, ни в коем случае не второстепенными). Маячковый профиль, обозначаемый буквами ПМ, монтируется при выравнивании поверхности. Он является своего рода рельсом, по которому идет штукатурное правило.
6. Угловой профиль, маркированный УП, укрепляет и ровняет всякого рода углы. Выпускается и для наружных выступов, и для внутренних углов. Вещь крайне необходимая для того, чтобы углы стыковок выглядели филигранно ровно.

Количество и вид элементов, так же, как и размеры длины профиля для крепления гипсокартона, определяется после точных измерений обшиваемой поверхности. А в случае многоуровневых потолков или встроенных ниш – после разработки четких эскизов с указанием всех данных.

К содержанию↑

Способы соединения

Наращивание

Такой распространенный способ соединения профилей для гипсокартона, как наращивание применяется в штатных случаях. Его предпочитают многие профессиональные мастера. Обычно 3-метровой длины вполне достаточно для монтажа обрешетки. Напротив, зачастую приходится его подрезать.

Однако при обшивке потолка направляющая иногда оказывается слишком короткой. В этой ситуации необходимо «доставить» ее другим отрезком нужной длины. Для этого существуют продольные соединители. Два профиля вставляются в такой элемент путем задвижки в соответствующий паз. Посередине соединителя расположен выступ-ограничитель, до которого и сдвигаются профиля.

Для укрепления каркаса и повышения надежности соединения они скрепляется короткими саморезами, снабженными пресс-шайбами (у строителей они носят название «семечек» или «клопов»).

Крестообразный способ

В основном такое соединение профилей применяется при обшивке потолков гипсокартоном и преследует цель создания более прочного каркаса, плотного сцепления между собой отдельных его элементов. Выполняется такой стык с помощью соединителя, называемого крабом. Пользоваться им чрезвычайно просто.

1. Четыре обрезанных по вымеренным размерам профиля торцами вставляются в соединитель, имеющий 4 паза, расположенных в виде креста.
2. Каждый отрезок вдвигается в «краб» до щелчка.
3. Усики соединителя отгибаются на прямой угол и фиксируются «семечками» на бортиках направляющих.

Также подобное соединение профилей для гипсокартона крестом можно выполнить и без такого элемента, но придется резать, загибать и подгонять сами направляющие, что требует серьезных профессиональных навыков и отнимает много времени.

Неполный крест

Иногда требуется соединить профили неполным крестом, в виде буквы Т. Такое встречается при монтаже обрешетки под скрытое освещение или в многоуровневых потолках. В этом случае можно пойти двумя путями.

1. Использовать специально предназначенный для такого перехода соединитель. Один торец в нем оборудован пазом для вставки профиля, другой выполнен в виде широкого крюка, который цепляется за поперечную рейку.
2. Если вы пропустили этот момент и не купили нужный переходник, можно воспользоваться тем же «крабом». С него обрезается лишний, четвертый, конец, после чего монтаж осуществляется подобно крестообразному соединению.

Можно также использовать и кустарные способы соединения профилей, с подрезанием, отгибанием и креплением на саморезы. Однако такой метод считается менее надежным. К тому же сложнее выдержать строго прямой угол, в связи с чем, может быть перекошена вся конструкция.

Изгибы

При сложной конфигурации многоуровневого потолка задача смонтировать под него каркас несколько усложняется, так как соединить профиль для гипсокартона бывает нужно под углом, и не всегда прямым. В таких случаях используется специальный соединитель. Он несколько похож на удлинитель, только его бортики по центру прорезаны до основания и отсутствует ограничитель.

К содержанию↑

Алгоритм проведения работ

1. Вымеряется нужный размер профиля, который будет укладываться под гипсокартон по непрямолинейному чертежу.
2. Отрезаются рейки нужной длины.
3. Угловой соединитель сгибается, как этого требует эскиз.
4. В торцы вставляются отрезки профиля.
5. Все элементы фиксируются саморезами.

Сгибать угловой соединитель можно как внутрь, так и наружу. С помощью таких же деталей может быть смонтирована и обрешетка под арочные проемы, о которых поподробнее поговорим в наших следующих статьях.

Автор статьи

eXP Интерьер Экстремальная установка

Рекомендации по установке

Загрузить рекомендации по установке

Особые рекомендации по установке eXP® Interior Extreme®:

• Установите огнестойкие конструкции в соответствии с информацией, приведенной в Справочнике огнестойкости UL или GA-600 Гипсовой ассоциации, Руководство по проектированию огнестойкости.
• Вбивайте крепежные детали непосредственно под поверхность, избегая повреждения сердцевины и/или облицовки из стекломата.
• В каменных конструкциях разрешается наносить ленту первого уровня только на вертикальных участках с использованием шовного герметика схватывающегося типа. Не допускайте прямого контакта проклеенных участков с падающей водой.

Общие указания по установке:

• Установите гипсовые панели в соответствии с методами, описанными в ASTM C840 и GA-216. Обратите внимание, что резка и надрезы должны производиться с обратной стороны панелей.
• Осмотреть и осмотреть материалы каркаса, на которые должны быть наложены гипсовые панели. Перед установкой гипсокартона устраните все дефекты.
• Гипсовые панели сначала накладываются на потолки под прямым углом к ​​элементам каркаса, затем на стены. Используйте доски максимально практичной длины, чтобы возникало минимальное количество торцевых соединений. Приведите края панели в соприкосновение друг с другом, но не применяйте силу.
• При установке пароизоляции за гипсокартонными панелями устанавливайте потолочную изоляцию из войлока или офсетного полотна ПЕРЕД гипсокартонными панелями. Устанавливайте изоляцию СРАЗУ после гипсовых панелей при использовании насыпной изоляции. Избегайте методов установки, которые могут привести к образованию конденсата за панелями.
• Располагайте стыки гипсовых панелей в проемах так, чтобы в пределах 12 дюймов (305 мм) от краев проема не было стыков, если только в этих местах не будут установлены контрольные стыки. Вертикальные торцевые соединения располагайте в шахматном порядке. Стыки на противоположных сторонах перегородки не должны располагаться на одной и той же стойке.
• Держите гипсовые панели в плотном контакте с элементом каркаса при забивании крепежных элементов. Крепление должно идти от центральной части панелей к краям и концам. Установите крепеж головками немного ниже поверхности панелей. Будьте осторожны, чтобы не сломать стекловолоконный мат гипсовой панели. Удалите неправильно забитые гвозди или шурупы.
• Обеспечьте зазор не менее 1/4 дюйма (6,4 мм) между досками и прилегающим бетоном или кирпичной кладкой, чтобы свести к минимуму впитывание влаги.
• Поддерживайте комнатную температуру не ниже 40˚F (4˚C) во время укладки гипсовых панелей.

Безопасность:

• Установщики должны носить длинные брюки и свободную рубашку с длинными рукавами. Используйте защитные перчатки и специальную защиту для глаз (защитные очки или защитные очки с боковым щитком). Наденьте пылезащитную маску при шлифовании; вам может понадобиться дополнительная защита органов дыхания в очень пыльных условиях. Не используйте электропилу для резки этого продукта.
• Осторожно: Поскольку этот продукт содержит стекловолокно, пыль и стекловолокно могут выделяться при обычном обращении, что может привести к раздражению глаз или кожи или вызвать затруднение дыхания. По возможности избегайте контакта с кожей и глазами, а также избегайте вдыхания пыли или волокон, которые могут выделяться во время установки. Перед использованием проконсультируйтесь с паспортом безопасности данного продукта.

7 ошибок при установке гипсокартона, которые вы, вероятно, совершали раньше

В этой статье вы узнаете, что нужно и чего нельзя делать при установке гипсокартона. Это поможет вам избежать семи распространенных ошибок, которые допускают люди при работе над своими проектами по гипсокартону. Наслаждайтесь слабостями нашего увлеченного, но, к сожалению, заблуждающегося установщика гипсокартона, поскольку он показывает вам правильный и неправильный способ выполнения работы.

1
/
8

Семейный мастер на все руки

Вертикальное крепление гипсокартона: правильная опора по краям

Обрамление внутренних углов часто недостаточное или вообще отсутствует, что делает невозможным закрепление края гипсокартона (слева). Решение состоит в том, чтобы осмотреть каркас, прежде чем вы начнете вешать гипсокартон. Убедитесь, что в углах есть как минимум 1 дюйм открытой рамы. Если нет, добавьте еще 2×4 рядом с существующей рамкой (справа). Особенно проверьте верхнюю часть стен, которые идут параллельно потолочному каркасу. Обычно блоки прибиваются к верхней плите стены на этапе каркаса, но часто их нет. Если вам нужно добавить блокировку и нет места для размахивания молотком, вбейте винты в блокировку под углом снизу. Ознакомьтесь с этими 20 советами по работе с гипсокартоном, чтобы упростить следующую сборку или ремонт.

2
/
8

Семейный мастер на все руки

Отметьте расположение элементов каркаса

Если вы забудете отметить расположение элементов каркаса перед тем, как закрыть их гипсокартоном, вам будет трудно точно установить винты (слева). Для надежного размещения винтов сделайте эти метки и используйте их в качестве ориентира, чтобы провести линию тонким карандашом поперек листа (справа). Тогда вы сможете разместить винты быстро и точно. И вам не придется тратить время на выкручивание винтов, которые не входят в раму.

Отметьте расположение потолочных балок на верхней пластине каркаса стены. Затем отметьте центр каждой стойки на полу. Обратите внимание на необычное обрамление, чтобы вы знали, куда вставлять винты после того, как оно будет покрыто гипсокартоном. После того, как потолочный гипсокартон повешен, отметьте карандашом места расположения стоек на потолке, прежде чем вы начнете вешать гипсокартон на стены.

3
/
8

Знание этих советов поможет вам сэкономить много разочарований (и денег):

4
/
8

Семейный мастер на все руки

Подвешивание гипсокартона вертикально: Избегайте скошенных краев на внешних углах

Если вы повесите лист гипсокартона скошенным краем вдоль внешнего угла, будет трудно точно установить угловой профиль (слева). Угол валика будет лежать слишком низко, что затруднит его покрытие шпаклевкой. Решение состоит в том, чтобы разместить обрезанные края вдоль внешнего угла (справа).

5
/
8

Семейный мастер на все руки

Проверьте посадку перед креплением

Даже при тщательном измерении вы часто столкнетесь с тем, что выпускное отверстие не совсем подходит. Распространенной ошибкой является прикручивание гипсокартона к обрамлению перед отделкой проема. Затем гипсокартон вокруг электрической коробки (слева) порвется, что потребует дополнительного времени для исправления. Ключом к решению этой проблемы является проверка прилегания перед тем, как плотно прижать гипсокартон к стене.

Тщательно измерив и вырезав отверстия в листе гипсокартона, закрепите гипсокартон на месте. Если посадка плотная, закрепите лист несколькими винтами по верхнему краю или далеко от выпускных отверстий. Обрежьте излишки гипсокартона вдоль узких краев коробки с помощью универсального ножа (вверху справа), пока гипсокартон не будет легко скользить по выходным коробкам (внизу справа). Затем закончите крепление гипсокартона.

6
/
8

Семейный мастер на все руки

Подвешивание гипсокартона вертикально: оставьте 1/8 дюйма. Зазор

Нет необходимости измерять и резать гипсокартон для точной подгонки. Обычно это просто вызывает проблемы. Зажатие слишком тугого куска может привести к крошению края или выламыванию угла (слева). А удаление куска, чтобы сбрить слишком тугой край, грязно и требует много времени. Свободный крой позволяет избежать этой проблемы. Обрежьте его, чтобы оставить около 1/8 дюйма. разрыв по краям (справа). На самом деле, когда вы навешиваете потолок, имейте в виду, что 1/2 дюйма по периметру будут покрыты гипсокартоном на стенах. То же самое относится и к внутренним углам стен. Таким образом, вы можете безопасно отрезать эти части на 1/4 дюйма меньше фактического размера и оставить зазор в углу, если это необходимо. Даже кусок, края которого не закрыты, следует немного обрезать. Легче заполнить 1/8 дюйма. зазор схватывающим составом, чем отрезать и отремонтировать сломанный край или угол.

7
/
8

Семейный мастер на все руки

Минимизация стыков

Проклейка гипсокартона отнимает много времени и достаточно утомительна без добавления дополнительных стыков, особенно стыковых соединений, которые трудно проклеить лентой (вверху). Так что планируйте свою работу так, чтобы использовать как можно более длинные и большие листы. И не экономьте на материалах. Гипсокартон дешевый.

Если стены, которые вы планируете обшить гипсокартоном, имеют высоту от 8 футов 1 дюйм до 9 футов 1 дюйм, рассмотрите возможность заказа специальных листов гипсокартона шириной 54 дюйма, чтобы избежать дополнительного горизонтального шва. Вы найдете гипсокартон шириной 54 дюйма у поставщиков гипсокартона или можете заказать его по специальному заказу в большинстве домашних центров и лесопилок. Вы также ускорите свою работу, используя 12-футовые листы гипсокартона вместо стандартных 8-футовых листов (внизу). Однако при перевозке 12 футов. листы трудно и получить их в дом может быть сложной задачей. Для больших объемов работ доставьте гипсокартон. Многие поставщики гипсокартона даже укладывают гипсокартон в доме за дополнительную плату.

8
/
8

Семейный мастер на все руки

Избегайте трещин в будущем

Избегайте выравнивания листа гипсокартона с краем дверного или оконного проема (слева).
