Полый профиль это: Полый профиль | это… Что такое Полый профиль?

Содержание

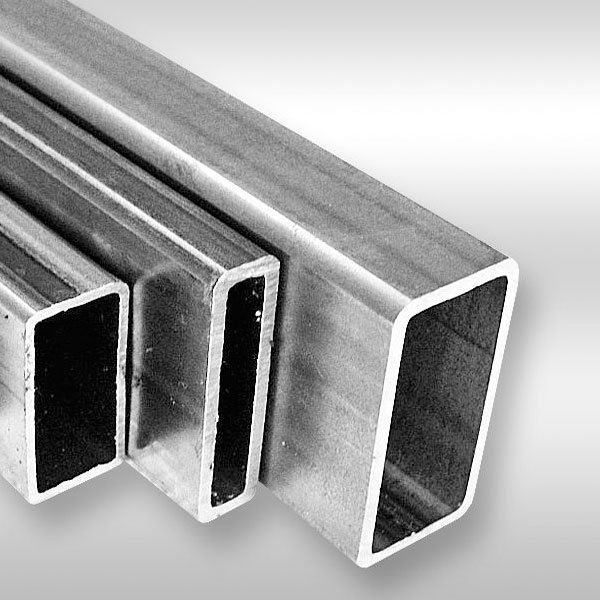

Металлический полый профиль

Авторы патента:

Кургузов Вячеслав Николаевич (RU)

Ворошилов Николай Александрович (RU)

B21D13/10 — с получением профиля специального сечения

Полезная модель относится к производству металлических профилей, предназначенных для увеличения жесткости плоских и криволинейных, преимущественно цилиндрических, поверхностей.

Металлический профиль для изготовления полых ребер жесткости, имеющий поперечное сечение, геометрическая форма которого определена кривой второго порядка. Для усиления жесткости плоских поверхностей металлический профиль выполнен сплошным, а для усиления жесткости криволинейных, преимущественно цилиндрических, поверхностей металлический профиль имеет поперечные прорези через определенные промежутки и выполнен гибким. Технический результат — создание полых ребер жесткости разнообразных габаритов для плоских и криволинейных поверхностей; увеличение жесткости изделий с упомянутыми ребрами жесткости до 10-17 кн/м². 2 з.п. ф-лы, 5 ил.

Полезная модель относится к производству металлических профилей, предназначенных для увеличения жесткости криволинейных, преимущественно цилиндрических, поверхностей.

Из ГОСТа 8282-76 «Профили стальные гнутые С-образные равнополочные Сортамент» известны С-образные и U-образные профили, представляющие собой металлические профили, имеющие поперечное сечение, геометрическая форма которого определена кривой второго порядка.

Известные профили не могут быть использованы в качестве ребер жесткости для усиления жесткости криволинейных поверхностей в силу выполнения сплошными и негибкими.

Технический результат при использовании заявленной полезной модели состоит в увеличении жесткости криволинейных поверхностей до 10-17 кн/м².

Указанный технический результат достигается тем, что металлический полый профиль для изготовления полых ребер жесткости, имеющих поперечное сечение, геометрическая форма которого определена кривой второго порядка, согласно предложению, имеет поперечные прорези и выполнен гибким.

Полезная модель иллюстрируется чертежами, где:

на фиг.1 изображены металлические профили с прорезями;

— на фиг.2 изображен профиль U-образной формы с поперечными прорезями через промежуток в 25 мм;

— на фиг.3 изображен металлический профиль на криволинейной поверхности.

Для изготовления металлического полого профиля задают параметры прочности и затем изготавливают металлический профиль необходимой геометрической формы и размеров.

Пример изготовления полого металлического профиля.

Металлическую ленту толщиной 0,2 мм и шириной 90 мм пропускают через ряд роликов, которые предварительно отрегулированы под заданный профиль с его геометрической формой и размерами, а именно: высота — 34 мм, ширина — 12 мм. Получаемый профиль имеет через промежутки в 25 мм поперечные прорези 1 (фиг.1, 2). В последующем данный профиль предназначен для укладки на трубу 2 диаметром 1000 мм (фиг.3). Готовый профиль сворачивают в бурты весом 10-15 кг, упаковывают, маркируют и отправляют потребителю.

Заявленный металлический профиль может найти применение для усиления жесткости труб или емкостей и других изделий с криволинейной(цилиндрической) поверхностью для увеличения их кольцевой жесткости путем создания полых кольцевых ребер жесткости из упомянутого металлического профиля.

Изготовление труб из стеклопластика или стеклокерамики с сохранением веса 1 погонного метра трубы без полых кольцевых ребер и с ними, позволяет увеличить кольцевую жесткость трубы с кольцевыми ребрами жесткости в 10-15 раз и достичь кольцевую жесткость, равную 10-17 кн/м².

Это приводит и к снижению стоимости 1 погонного метра трубы с одновременным увеличением кольцевой жесткости трубы.

Достигаемая величина кольцевой жесткости труб позволяет укладывать стеклопластиковые трубы в открытый грунт (траншейный способ) без дополнительной защиты от внешней нагрузки.

Металлический полый профиль для изготовления полых ребер жесткости, имеющий поперечное сечение, геометрическая форма которого определена кривой второго порядка, отличающийся тем, что он имеет поперечные прорези и выполнен гибким.

Похожие патенты:

Дверное полотно // 105340

Дверной блок // 34959

Тонкостенная металлическая труба замкнутого сечения (варианты) // 123809

Комплект для изготовления сборного металлического профиля, сборный металлический профиль, гнутый сборный металлический профиль // 97761

Производство спиральновитой гофрированной металлической трубы большого диаметра // 138057

Спиральновитая гофрированная металлическая оцинкованная труба относится к металлическим гофрированным конструкциям. Применяется в водопропускных сооружениях. Отличается прочностью, долговечностью, простотой конструкции и монтажа, низкой стоимостью эксплуатации, а также возможностью функционирования при любых климатических условиях.

Металлический каркас здания // 125591

Изобретение относится к области строительства, в частности к металлическим каркасам многопролетных зданий

Корпус металлического шкафа или сейфа // 56925

Узел крепления полки на вертикальной стойке металлического стеллажа или шкафа // 64874

Профиль шахтной крепи // 103763

Дверной блок // 46800

Профиль для изготовления стальной двери // 65545

Карниз с декорированной u-образной шиной (варианты) // 128975

Дверной блок // 109190

Многослойная труба для систем горячего водоснабжения и теплоснабжения // 120739

Металлический профиль (варианты) // 86206

Металлический профиль для ограждения (варианты) // 95700

материалы, оборудование и технологии для рекламного производства

Каталог товаров
Каталог товаров
Перейти в развернутый каталог
Каталоги PDF
- Зенон-Академия
  - Видео
  - Статьи
  - План вебинаров
- О нас
  - О компании
  - Наши сотрудники
- Новости
  - Новости
  - Акции
  - Новинки
- События
  - Семинары
  - Выставки
  - Поздравления
  - Вебинары
- Сервис
  - Расчет вывески
  - Сервисная служба
- Условия работы
  - Доставка
  - Оплата
- Контакты
Вы используете устаревший браузер
Для того, чтобы использовать все возможности сайта,
загрузите и установите один из браузеров:
Google Chrome
скачать последнюю версию
Opera
скачать последнюю версию
Mozilla
скачать последнюю версию
Яндекс Браузер
скачать последнюю версию
артикул
Подписка на рассылку
Письмо с подтверждением действий отправлено на указанный вами email.
Пожалуйста, следуйте инструкциям указанным в письме.
Извините, произошла ошибка, сервис попробуйте воспользоваться сервисом позднее.
Для подписки на рассылку, заполните, пожалуйста ВСЕ поля формы
Регионы подписки
- Москва — Гольяново
- Москва — Лосиный остров
- Подмосковье — Одинцово
- Подмосковье — Подольск
- Архангельск
- Барнаул
- Белгород
- Владивосток
- Владимир
- Волгоград
- Воронеж
- Екатеринбург
- Ижевск
- Иркутск
- Казань
- Калининград
- Краснодар
- Красноярск
- Курск
- Липецк
- Нижний Новгород
- Новосибирск
- Омск
- Оренбург
- Пенза
- Пермь
- Пятигорск
- Ростов-на-Дону
- Рязань
- Самара
- Санкт-Петербург
- Саранск
- Саратов
- Симферополь
- Смоленск
- Сочи
- Ставрополь
- Тамбов
- Тольятти
- Томск
- Тула
- Тюмень
- Ульяновск
- Уфа
- Хабаровск
- Чебоксары
- Челябинск
- Якутск
- Ярославль
Я
согласен(-на)
на обработку персональных данных

Заявка на товар:
Вы можете отправить данную форму заявки на товар,
либо связаться с нами по телефону

или по E-mail
,
сообщив менеджеру артикул
.
Заявка отправлена
Мы позвоним Вам в ближайшее время!
Необходимо пройти тест Тьюринга (капчу).
Номер телефона
Город
Выберите городМосква — ГольяновоМосква — Лосиный островПодмосковье — ОдинцовоПодмосковье — ПодольскАрхангельскБарнаулБелгородВладивостокВладимирВолгоградВоронежЕкатеринбургИжевскИркутскКазаньКалининградКраснодарКрасноярскКурскЛипецкНижний НовгородНовосибирскОмскОренбургПензаПермьПятигорскРостов-на-ДонуРязаньСамараСанкт-ПетербургСаранскСаратовСимферопольСмоленскСочиСтавропольТамбовТольяттиТомскТулаТюменьУльяновскУфаХабаровскЧебоксарыЧелябинскЯкутскЯрославль

Я
согласен(-на)
на обработку персональных данных

Замечания и предложения
Если вы столкнулись с ситуацией, в которой не смогли получить ответ или нужную вам помощь от наших сотрудников, остались недовольны сервисом или не нашли решения своего вопроса, то можете напрямую обратиться со своей проблемой к руководству компании.
Просим вас наиболее полно и информативно описать возникшую ситуацию, указать филиал, фамилию и имя сотрудника / сотрудников с которыми вы работали и прочую информацию.
Также мы будем рады любым предложениям и пожеланиям по улучшению нашей работы.
Surname
Номер телефона
City
Выберите городМосква — ГольяновоМосква — Лосиный островПодмосковье — ОдинцовоПодмосковье — ПодольскАрхангельскБарнаулБелгородВладивостокВладимирВолгоградВоронежЕкатеринбургИжевскИркутскКазаньКалининградКраснодарКрасноярскКурскЛипецкНижний НовгородНовосибирскОмскОренбургПензаПермьПятигорскРостов-на-ДонуРязаньСамараСанкт-ПетербургСаранскСаратовСимферопольСмоленскСочиСтавропольТамбовТольяттиТомскТулаТюменьУльяновскУфаХабаровскЧебоксарыЧелябинскЯкутскЯрославль
Сообщение
Я согласен(-на) на обработку персональных данных
- все филиалы
Заказать обратный звонок
City
Выберите городМосква — ГольяновоМосква — Лосиный островПодмосковье — ОдинцовоПодмосковье — ПодольскАрхангельскБарнаулБелгородВладивостокВладимирВолгоградВоронежЕкатеринбургИжевскИркутскКазаньКалининградКраснодарКрасноярскКурскЛипецкНижний НовгородНовосибирскОмскОренбургПензаПермьПятигорскРостов-на-ДонуРязаньСамараСанкт-ПетербургСаранскСаратовСимферопольСмоленскСочиСтавропольТамбовТольяттиТомскТулаТюменьУльяновскУфаХабаровскЧебоксарыЧелябинскЯкутскЯрославль

Я согласен(-на) на обработку персональных данных.

Полые профили в экструдированных пластиковых компонентах
В
в недавней статье мы говорили о пятерке лучших
соображения, которые требуют тщательного обдумывания при проектировании новой экструзии профиля, и число
трое в нашем списке говорили о полых секциях в экструзии вашего профиля. Как мы
как указано в этой статье, полые профили значительно усложняют
экструдированная форма, которая может ослабить или иным образом негативно повлиять на ваш
составная часть. Однако их не следует полностью избегать, если приложение вызывает
для них.
Когда
дело доходит до экструзионной конструкции полостей не обязательно плохо включать, там
Есть много применений, где полые профили необходимы для функционального
часть или компонент, являющийся частью более крупной системы. На самом деле пустоты могут
на самом деле добавить жесткости к основной экструдированной форме, которая может быть чрезвычайно
полезно в зависимости от приложения. Полые профили включают в себя такие элементы, как
трубки, патрубки, шланги или другие поперечные сечения с отверстиями.
Пустоты
тем не менее, добавляют немного сложности к экструдированной форме. Сложность также
увеличивает затраты на единицу вашего проекта. Основная проблема с включением
полостей заключается в том, что весь компонент может не охлаждаться должным образом и, следовательно, может
не поддерживать целостность профиля. Таким образом, пустоты требуют давления воздуха,
внутренние оправки и/или вакуумная проклейка для сохранения формы детали при
это охлаждает.
Как дупло
профиль создан?
В основном
внутренние оправки внутри экструзионной головки создают полую форму в
экструзия пластика. Оправки могут иметь воздушный канал, через который подается воздух.
выдувается, чтобы сохранить форму или помочь охладить профиль. Они обычно
поддерживается каким-то типом паутины, которая соединяет и уравновешивает полость и
головка, а также разделение потока расплава экструдированного материала.
Ар
есть ли области, в которые ни в коем случае нельзя включать пустоты?
Если
вы должны включить пустоту, избегайте следующего, чтобы свести к минимуму
потенциальные проблемы:
- Пустоты
  с внутренними ножками
- Полые
  с внутренними выступами
- Полые
  внутри пустот (не сохраняет форму или положение во время затвердевания)
Полый
формы в экструзии, безусловно, более сложны в изготовлении, но предлагают больше
гибкость конструкции и эффективность, оптимизирует соотношение прочности и веса и может
даже помочь минимизировать затраты на деталь.
Чем может помочь IPE
Вы?
ИПЭ
производит и распространяет нестандартный профиль
выдавливания
из различных термопластичных материалов, плавящихся в расплаве, и нашего пористого материала Fluoroflex™.
политетрафторэтилен (эПТФЭ). Мы стремимся понять ваше
конкретные требования проекта и адаптирует программу развития к вашему
сроки, стоимость и потребности проекта.
Как
компания, зарегистрированная в соответствии со стандартом ISO 13485, мы размещаем
сильный акцент на качество. Наш объект включает чистую комнату класса 10 000 для
проекты со строгими стандартами чистоты. С более чем 20-летним
индивидуальный опыт экструзии, мы применяем наши обширные знания к каждому проекту
и оптимизирует вашу индивидуальную экструзию с точки зрения эстетики, стоимости и / или функциональности.
Для
Для получения дополнительной информации посетите наш веб-сайт www.ipeweb.com, отправьте нам запрос на расчет стоимости или свяжитесь с нами, чтобы начать работу над вашим следующим проектом.
Категории Экструзия термопластов
Теги ePTFE, дизайн экструзии, FluoroFlex, полые профили, Полые профили в экструдированных пластиковых компонентах, международная инженерия полимеров, IPE, PTFE, экструзия термопластов, термопласты
Часто задаваемые вопросы
Как можно экструдировать полый профиль из алюминия?
Алюминий является наиболее широко используемым металлом после железа и самым распространенным металлом, доступным на Земле. Обладая превосходным соотношением прочности и массы, он представляет собой легкую альтернативу другим металлам, отличающуюся высокой пластичностью и устойчивостью к коррозии. Высокая пластичность алюминия позволяет экономически эффективно экструдировать его, а возможность экструзии дает возможность полностью раскрыть уникальные свойства, которые предлагает алюминий.
·         Экономичное и высокоточное производство. Процесс экструзии позволяет формировать как простые, так и сложные формы экономично и с высокой степенью точности.
·         Вес оптимизирован для прочности профиля. Процесс экструзии позволяет разрабатывать точные формы, которые могут оптимизировать прочность профиля по отношению к весу, максимизируя преимущество прочности алюминия с низкой плотностью.
·         Чрезвычайно низкие потери материала. Наиболее распространенной формой производства является вычитание, что является чрезвычайно расточительным, т. е. вы начинаете с блока металла, а затем обрабатываете металл, чтобы получить требуемую форму. Напротив, процесс экструзии формирует форму профиля без потерь. Отходы возникают только при обрезке, и отходы на 100% перерабатываются.
·         Недорогая постобработка. Алюминиевый профиль легко обрабатывается, а экструзионная форма может включать такие элементы, как резьбовые отверстия, облегчающие соединение профилей.
Итак, как можно экструдировать полый профиль?
Давайте сначала рассмотрим основы процесса экструзии. Экструзия алюминия возможна только благодаря ковким свойствам алюминия, которые позволяют его деформировать и повторно сваривать, пока он находится в твердом состоянии. Перед экструдированием алюминий нагревают, чтобы он стал мягким, но все еще твердым. При достаточном нагреве алюминий затем продавливается через пресс-форму под высоким давлением для получения желаемой формы профиля. Этот процесс может создавать как простые, так и сложные формы, которые подпадают под три общие категории:
·        Сплошные штампы (без замкнутых пустот или отверстий, т. е. сплошные стержни, уголки и швеллеры) до полой формы, но без замкнутых пустот)
Возможность выдавливания полого профиля обеспечивается за счет использования двух отдельных сопрягаемых частей, которые соединяются друг с другом, образуя матрицу.Сопряженные части состоят из пластины матрицы, которая используется для формирования внешней формы профиля и оправки, которая формирует внутреннюю форму профиля.Пластина и оправка ниже были использованы для создания простого прямоугольного полого коробчатого сечения размером 110 мм x 32 мм x 6 мм.
