Приточный (вентиляционный) клапан на пластиковые окна своими руками: видео и фото

• org/ListItem»>Виды клапанов
• Принцип работы
• Как правильно выбрать
• Обзор и установка автоматического клапан приточной вентиляции AERECO
• Инструкция по установке системы Air-Box Comfort
• Локация работы клапанов
• Монтаж
• org/ListItem»>В чем проявляется необходимость
• Отзывы

Вентиляционный приточный клапан для окон ПВХ устанавливается вверху створки окна, что позволяет создать порыв воздуха в комнату. Конструкции окон с вентиляцией способны не пропускать уличный гул, обеспечивает спокойствие и тишину, не создаются сквозняки.

Такие конструкции с приточными клапанами предназначены для алюминиевых, пластиковых и деревянных окон.

При помощи вентиляционного клапана для пластиковых окон можно решить многие проблемы, такие как:

• сквозняки;
• конденсат на стёклах;
• духота в помещении.

Всё это провоцирует появление плесени. Главное достоинство современного оконного блока из ПВХ профиля – это герметичность, что может превратиться в недостаток при определённых обстоятельствах, когда есть необходимо сделать проветривание помещений, а открыть окна нет возможности (зима, болен ребёнок и т. д.)

Режим микропроветривания не всегда полезен, либо возникает сквозняк, или щель между рамой и створкой очень тонкая, из-за чего не проходит необходимый свежий воздух в помещение.

Виды клапанов

На рынке представлены такие виды вентиляционных клапанов:

1. Клапан щелевого вида. Бывает исполнен механически и автоматически. Проветривает помещение свежим воздухом при помощи канала, что имеет размер 170-400*12-16 мм. Приточный клапан имеет два блока: наружный (или впускной) и внутренний (или регулирующий),  либо он универсальный. Достоинствам этого вида – это возможность обеспечивать большой воздухообмен и устанавливать без демонтажных работ оконные блоки.
2. Клапан фальцевого вида. Обеспечивает приток воздуха через фальцевые вырезы в оконном блоке. Имеет малую пропускную способность, сохраняет уровень звукоизоляции, отличается демократичной стоимостью и также не нуждается в демонтаже окна при установке.
3. Клапан накладного типа. Имеет очень сильный приток воздуха и серьёзные недостатки. Их нельзя установить на пластиковое окно, этот вид ухудшает показатели звуко – и теплоизоляции. Широкую популярность имеют в оборудовании вентиляций производственных объектов.

Вернуться к содержанию

Принцип работы

Чтобы понимать, как оборудовать вентиляцию к окну, необходимо знать механизм её работы. Для того, чтобы установить вентиляционный клапан нужно прорезать в окне отверстие в 1 см шириной и около 30 см в длину. Когда вы закончите работу, отверстие закрывается с помощью корпуса клапана. Его снимать нельзя, так как откроется вентиляционная щель на окне (это является грубым нарушением).

Приточный аэроклапан клапан считают пассивной частью для вентиляции. Холодный воздух попадает в помещение и выталкивает теплее воздух при помощи вытяжных вентиляционных каналов.

Движения обеспечиваются с помощью разницы давления, поэтому вентиляция способна действовать при температуре воздуха не больше +5 градусов.

В летний период эта вентиляция работает только с принудительной вытяжкой.

Чтобы приточный клапан нормально функционировал, ему необходимы такие условия:

• В квартирах или домах должна нормально работать естественная, вытяжная вентиляция. Чтобы проверить исправность её работы, надо закрыть дверь, открыть немного окно, максимально отдельно от вентиляционного канала и подложить лист бумаги к решётке. Если он удерживается, вытяжка работает хорошо. В случае если вытяжка недостаточно тянет, вентклапан способен улучшать воздух в квартире или доме, но эффективность не будет высокой;
• Между комнатами в доме или квартире воздух должен свободно проходить. Это означает, что дверь должна быть постоянно открыта или со щелью шириной 2 см. Можно сделать внизу двери вентиляционное отверстие, общая площадь равна 130 кв. см. для дверей в душ и 200 кв. см. для кухонной двери;
• Чтобы входная дверь не имела подсоса воздуха, потребуется хорошо герметизировать вход и выход из дому.

Тогда вентиляционный клапан будет нагреваться с помощью тёплого воздуха в помещении, где размещены пластиковые окна и обледенения никогда не будет.

Когда вентиляционный клапан нужно перекрыть всю, снаружи необходимо заклеить щель, чтобы пошла подача воздуха. Щель закрыть очень плотно, обеспечить 100% непроницаемость.

Боятся, что шума в квартире станет больше после того, как установили на пластиковые окна вентиляционный клапан не нужно.

Щели, через которые проходит воздух очень малы, поэтому шумоизоляция практически не повреждается.

Вернуться к содержанию

Как правильно выбрать

Чтобы сохранить работу приточного вентиляционного клапана на пластиковом окне эффективной, нужна многофункциональность устройства.

Чтобы определить вид, необходимо ознакомиться с характеристиками:

1. Наивность стандартных параметров воздухообмена: он работает на приток наружного воздуха, который равняется примерно 30 м3/час (на 1 человека).
2. Наивность стандартного уровня шума: для обычного пластикового окна это примерно 30-35 дБ.
3. Особенность использования зимой: этот показатель полностью зависит от материала, из которого изготовлен вентиляционный клапан, от разницы наружной и внутренней температуры, от параметра воздушных поток. Чтобы работа вентиляционного клапана была эффективной и не возникало никаких изъян, надо придерживаться качественной тепловой изоляции и применять так называемый «тепловой разрыв» пластмассовый (лучше между внешней и внутренней стороной металлического корпуса вентиляционного клапана).

Чтобы регулировать вентиляционный клапан можно установить автоматическую регулировку, а также ручную и смешанную регулировку.

Вернуться к содержанию

Обзор и установка автоматического клапан приточной вентиляции AERECO

Производство Aereco сосредоточено во Франции, но и в России имеет достаточно большое применение. Системы вентиляции Аэрэко регулируются с помощью датчика.

Способы установки:

• В пазы, что прорезаются в блок окна;
• На стенку помещения.

Преимущества системы Aereco:

• не потребляет энергии
• бесшумная работа.

Вернуться к содержанию

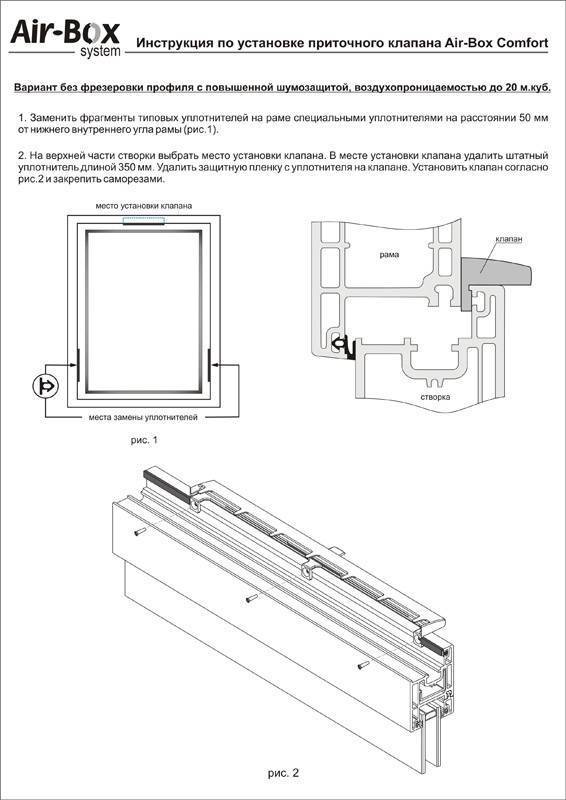

Инструкция по установке системы Air-Box Comfort

Вернуться к содержанию

Локация работы клапанов

Имеется два варианта установки:

Оконный

Стеновой

При установке на стену получаются большие затраты на пробивку отверстия, а также нарушается экстерьер фасада из-за появления новых предметов. Вариант на окне получается больше экономичным, простым и незаметным.

Вернуться к содержанию

Монтаж

Мастера используют два вида установки вентиляционного клапана.

Первый – это демонтаж старых стеклопакетов и установка новых с уменьшением размеров. Но щель, что образовывается междуоконным проёмом и блоком, это и есть сам клапан.

У этого метода также имеются недостатки:

• завышенные затраты, что необходимы при заказе и монтаже новых оконных блоках;
• уменьшается площадь свето-прозрачной конструкции.

Второй вид монтажа происходит при помощи монтировки вместо переплёта. Этот способ очень удобен, его ценят хозяева домов, в которых уже установлены герметично пластиковые окна. Вся работе по замене или установке занимает не более часа.

Схема установки

Вернуться к содержанию

В чем проявляется необходимость

Бывают люди, которые предпочитают тёплый и свежий воздух в своих домах и квартирах. Эксперты утверждают, что они не правы. В Америке и Европе пластиковыми окнами пользуются уже более 30 лет. У них есть такой термин, как «синдром нездорового здания». Его относят именно к зданиям, которые имеют плохую воздухообменную систему.

Чтобы люди находились в таких зданиях бывает очень редко. В России около 30 тысяч человек ежегодно умирает от болезней, что были вызваны увеличенным уровнем радона в домах населения. Газ может выделяться из земли, разных стройматериалов и скапливаться в домах, в которых пластиковые окна не имеют вентиляцию. Радон нельзя обнаружить без специального приспособления.

Вернуться к содержанию

Отзывы

Татьяна, 38 лет.

Вентиляционный клапан также хорошо защищает квартиру от попадания всяких насекомых, особенно летом.

Карина, 47 лет.

После прочтения статьи поняла, насколько всё-таки важно иметь на окнах эти клапаны.

Виталий, 34 года.

Я как доктор могу смело заявить, что проветривание помещения ежедневно просто необходимо. А чтобы ничего не попадало в квартиру с улиц, лучше устанавливать защиту.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

евро | Аэреко

0%

Описание

Характеристики

Схема

Аксессуары

Галерея

Документы

ОписаниеХарактеристикиСхемаАксессуарыГалереяДокументы 90 003

Простота настенного монтажа и эффективная защита от наружного шума

Простота установки, особенно при ремонте, круглое отверстие можно сделать с помощью корончатого сверла диаметром 100 мм – 125 мм для полного акустического комплекта. Полный акустический комплект (EHT + воздуховод 125 мм + акустическая пена + акустический козырек) может обеспечить акустическое затухание 52 дБ, что делает его одним из лучших продуктов, доступных на рынке.

Фильтр от насекомых

Нет ничего проще, чем чистить фильтр от насекомых: после того, как EHT отстегнут, съемный фильтр F-EHT легко доступен изнутри жилища.

ACW: автоматический регулятор расхода воздуха

ACW позволяет ограничить максимальный расход воздуха до 40 м3/ч в воздуховоде диаметром 100 или 125 мм, даже когда давление превышает 20 Па (например, при ветре).

Воздухозаборник		ЭНТ 5-40	ЭНТ 11-40	ЭНТ 17-40	EFT24	Электронный перевод 40
Стандартный код		EHT780	EHT957	EHT022	EFT840	EFT026
Характеристики воздушного потока
Чувствительный к влажности		■	■	■	–	–
Запорное устройство		■	–	–	–	–
Расход воздуха (мин. –макс.) при 10 Па	м 3 /ч	5-40	11-40	17-40	24	40
Макс. открытая площадка	мм 2	4 000	4 000	4 000	4 000	4 000
Принадлежности / состав комплектов
Воздухозаборник (EHT)		■	■	■	■	■
Трубка ø100 мм, длина 350 мм		◊	◊	◊	◊	◊
Акустическая пена для трубы ø100 мм		◊	◊	◊	◊	◊
Акустическая пена для трубы ø125 мм		◊	◊	◊	◊	◊
Съемный фильтр от насекомых (F-EHT)		◊	◊	◊	◊	◊
Акустическая пена для навеса A-EHT		◊	◊	◊	◊	◊
Стандартный навес для защиты от насекомых (A-EHT-AM)		◊	◊	◊	◊	◊
Настенный стандартный навес (A-EHT)		◊	◊	◊	◊	◊
Характеристики
Вес	г	489	489	489	382	382
Цвет		белый	белый	белый	белый	белый
Материал (основной)		ПС	ПС	ПС	ПС	ПС
Установка
Патрубок*	мм	ø100	ø100	ø100	ø100	ø100
Размеры прохода через стену	мм	ø100 или ø125	ø100 или ø125	ø100 или ø125	ø100 или ø125	ø100 или ø125
Монтаж кожуха рольставни		■	■	■	■	■
Настенный монтаж		■	■	■	■	■
Комната назначения		спальня/гостиная

■: стандартная / в комплекте
◊: совместимая
*Существует в версии с кронштейном

Доступные комплекты

Комплекты		Настенный комплект EHT 5-40 #1	Настенный комплект EHT 5-40 #2	Комплект акустической стены EHT 5-40
Стандартный код		EHT816	EHT815	EHT969
Характеристики воздушного потока
Чувствительный к влажности		■	■	■
Запорное устройство		■	■	■
Расход воздуха (мин. –макс.) при 10 Па	м 3 /ч	5-40	5-40	5-40
Макс. площадь открытия	мм 2	4000	4000	4000
Принадлежности / состав комплектов
Воздухозаборник (EHT) (1)		■	■	■
Трубка ø100 мм, длина 350 мм (2)		■	■	■
Акустическая пена для трубы ø100 мм (3)		–	–	■
Акустическая пена для трубы ø125 мм (4)		–	–	–
Съемный фильтр от насекомых (F-EHT) (5)		–	■	–
Акустическая пена для навеса A-EHT (6)		–	–	■
Стандартный навес для защиты от насекомых (A-EHT-AM)		■	–	■
Настенный стандартный навес (A-EHT) (7)		–	■	–
Характеристики
Вес	г	862	962	988
Цвет		белый	белый	белый
Материал (основной)		ПС	ПС	ПС
Установка
Патрубок*	мм	ø100	ø100	ø100
Размеры прохода через стену	мм	ø100	ø100	ø100
Монтаж кожуха рольставней		–	–	–
Настенный монтаж		■	■	■
Комната назначения		спальня/гостиная

■: стандартный / в комплекте
◊: совместимый
*Существует в версии с кронштейном

Акустические характеристики различных комплектов

Ac аустика (комбинации)	Гребень №1	Гребень №2	Гребень №3	Гребень № 4	Гребень №5	Гребень № 6
Воздухозаборник EHT, макс. проем = 40 м 3 /ч при 10 Па (1)	■	■	■	■	■	■
Трубка ø100 мм (2)	■	■	■	■	–	–
Акустическая пена для трубы ø100 мм (3)	–	■	–	■	–	–
Трубка ø125 мм	–	–	–	–	■	■
Акустическая пена для трубы ø125 мм (4)	–	–	–	–	■	■
Акустическая пена для навеса A-EHT (6)	–	–	■	■	–	■
Настенный козырек A-EHT (7)	■	■	■	■	■	■
Dn,e,w (C ; Ctr) Акустическое затухание в дБ	33 (0 ; 0)	42 (0 ; -2)	40 (0 ; -2)	45 (0 ; -2)	49 (-1 ; -4)	52 (-1 ; -4)

Примечание: результаты акустики для рекомендуемых слотов.

ВОЗДУШНЫЙ ПОТОК / РАЗМЕРЫ В ММ

ИЗОБРАЖЕНИЕ	КОД	ОБОЗНАЧЕНИЕ
	АЕА776	Трубка ø100 мм Настенная пластиковая втулка ø100 мм, длина 350 мм для EHT
	АЕА775	A-EHT Настенный козырек
	АЕА064	ACW Контроллер воздушного потока: ограничивает воздушный поток до 40 м3/ч
	АЕА774	F-EHT Съемный фильтр для трубки ø100 мм
	АЕА086	Адаптер ø125 мм для продукта ACW
	АЕА967	Акустическая пена для канала ø125 мм, 48 дБ (2 комплекта)
	АЕА968	Акустическая пена для воздуховода ø100 мм, 43 дБ (2 шт.)

Предыдущий

Следующий

ЭНТ

Буклет продукта – FLY614_V1

ЭНТ

Инструкция по установке и обслуживанию акустического комплекта D 100 мм – I3399_F

ЭНТ

Инструкция по установке и обслуживанию акустического комплекта D 125 мм – TF3255D

ЭНТ

Инструкция по установке и эксплуатации – И2847_Ф

установка клапана подачи воздуха в систему приточной вентиляции

Стремясь защитить дом от холода, шума, пыли и других негативных внешних воздействий, человек герметизирует строительные конструкции. Наряду с улучшением теплоизоляционных характеристик снижается качество вентиляции – уменьшается поступление чистого воздуха.

Проблема может быть решена разными способами. Один из самых доступных и эффективных способов – устроить в стене приточный клапан, обеспечивающий необходимый приток свежего воздуха. В этом материале мы поговорим о необходимости установки данного устройства, взвесим все за и против, а также раскроем секреты установки настенного приточного клапана.

Содержание статьи:

• Необходимость установки вентиляционного клапана
• Устройство и принцип действия
• Доводы «за» и «против»
• Параметры выбора встраиваемого проветривателя
• Технология монтажа приточного и настенного клапана
  • Определение оптимального места установки
  • Необходимые инструменты и материалы
  • Последовательность работ

  9104 3

• Обслуживание выпускного клапана
• Выводы и полезное видео по теме

Необходимость установки вентиляционного клапана

Основная функция приточного вентиляционного клапана — обеспечить приток свежего воздуха в квартиру или дом.

Настенный проветриватель нормализует микроклимат помещения, когда естественная вентиляция не справляется со своей задачей.

С массовой заменой деревянных оконных блоков изделиями из ПВХ естественная вентиляция утратила свою эффективность — значительно уменьшился приток наружного воздуха из-за герметичности современных конструкций. Скорость циркуляции воздушных потоков в замкнутом пространстве стремится к нулю, что крайне негативно сказывается на качестве микроклимата.

Первым признаком недостаточного притока воздуха является появление конденсата на окнах. Повышенная влажность способствует развитию микроорганизмов – плесени и грибков

Если не принять меры по улучшению вентиляции, то со временем мелкие неприятности могут вызвать более серьезные последствия:

1. Повышается концентрация углекислого газа, что пагубно сказывается на самочувствии человека. Усталость, сонливость, головная боль, снижение работоспособности являются следствием недостатка кислорода.
2. Высокая влажность и отсутствие циркуляции воздуха – прекрасная среда для развития болезнетворных микроорганизмов. Споры плесени могут вызывать аллергические реакции или провоцировать появление бронхиальной астмы. В группе риска маленькие дети и люди со сниженным иммунитетом.
3. Вытяжная вентиляция работает неэффективно при малом расходе воздуха — неприятные запахи, загрязнения, вредные вещества не удаляются естественным путем.
4. В условиях постоянной повышенной влажности конструктивные элементы здания быстрее изнашиваются.

Работа окна в режиме проветривания позволяет решить эти проблемы, но при этом нивелируются основные преимущества «пластикового» остекления: тепло- и шумоизоляция.

Также рекомендуем ознакомиться с материалами о других видах принудительной вентиляции.

Настенный «воздухозаборник» нормализует движение воздушных масс в помещении. В нормальных условиях (перепад давления 10 Па) большинство моделей пропускают около 25-30 куб. м/час, что соответствует требованиям санитарных норм

Конструкция и принцип работы

Конструкция вентиляционного клапана достаточно примитивна. Устройство состоит из цилиндрического корпуса, диаметр которого составляет 6-14 см. Внутри клапана имеется тепло- и шумоизоляция, а также фильтр.

Модели разных производителей могут выглядеть по-разному. Некоторые «воздухозаборники» оснащены дополнительными элементами и функционалом. Например: датчик температуры, регулятор влажности, вентилятор, система дистанционного управления

Отдельные элементы типовой конструкции клапана выполняют следующие функции:

1. Воздуховод По трубе воздушные массы поступают наружу в помещение. Диаметр воздуховода во многом определяет производительность приточного клапана. Как правило, этот элемент изготавливается из пластика.
2. Вентиляционная решетка. Располагается с внешней стороны стены и предназначен для защиты внутренних элементов устройства от мелких животных, дождя и мусора. Оптимальный материал изготовления – алюминий. Некоторые модели имеют москитную сетку из полимерных нитей.
3. Вставка тепло- и шумоизоляционная. Проходит через весь воздуховод и защищает стену от промерзания, обеспечивая снижение уличного шума.
4. Фильтрующий элемент. Очищает поступающий воздух от пыли.
5. Декоративная крышка. Устанавливается на внутренней стороне стены. Пластиковая головка оснащена ручкой для регулировки потока воздуха.

Многие производители комплектуют клапан уплотнительным кольцом с демпфером. Обе части размещаются с внутренней стороны стены и препятствуют порывам ветра.

С помощью проветривателя можно управлять воздухообменом, форсируя или подавляя циркуляцию воздушных масс. При правильном размещении клапана сквозняков не возникает

Система работает по простому принципу. Воздух, проходя через решетку и фильтр, очищается, проходит по тепло- и шумоизоляционному каналу и немного нагревается. В замкнутом пространстве трубы скорость воздушного потока снижается, он поступает в регулируемую заслонку, а затем через технологические отверстия в помещение.

Вентиляция может осуществляться непрерывно при закрытых окнах. В этом случае помещение не будет охлаждаться. Если в помещении установлены пластиковые окна, то, возможно, стоит рассмотреть вариант установки приточного клапана.

Однако для нормальной циркуляции воздуха необходимо выполнение следующих условий:

• наличие работающего колпака;
• движение воздушных масс даже при закрытых дверях внутри помещения — необходимо предусмотреть зазор между полом и дверью 1,5 см или устроить вентиляционные решетки.

Работу колпака можно проверить экспериментально. Откройте окно и поднесите к решетке тонкую бумагу. При хорошей тяге лист будет притягиваться к вентиляционному каналу.

Если лист не держится на решетке, значит вентиляцию надо чистить. В теплое время года воздух очень «тяжелый» и проверить исправность естественной вентиляции не получится

Очки «за» и «против»

Настенный приточный клапан, как и любое другое устройство, имеет несомненные достоинства и недостатки

Аргументы в пользу проветривателя:

1. Уменьшена частота открытия/закрытия окна. Это продлевает срок службы оконной фурнитуры и экономит время.
2. Мощность вентиляционных клапанов, установленных в стене, превышает производительность оконных «приводов» и может достигать 60-70 куб.м в час.
3. Устройство частично устраняет загрязнения и фильтрует уличный воздух.
4. Возможность регулирования притока воздуха в зависимости от времени года и потребностей конкретного дома.
5. Прибор имеет компактные размеры — внутренний бокс практически незаметен на стене, его можно спрятать за занавеской.
6. По сравнению с обычной вентиляцией через окно работа настенного клапана не сопровождается потерями тепла.
7. Приточное устройство повышает эффективность работы вытяжки — быстрее удаляется влажный отработанный воздух.

Функционирование системы осуществляется автономно — клапан срабатывает за счет разницы давлений на улице и в помещении.

Вентиляционный клапан стоит относительно недорого. При желании простейшую модель устройства можно изготовить из подручных материалов своими руками

Отрицательные моменты использования приточного оборудования:

• необходимость делать сквозное отверстие в стене — целостность конструкции каким-либо образом нарушается;
• несоблюдение технологии монтажа чревато промерзанием стены или воздуховода;
• при сильных морозах приточная вентиляция может привести к снижению температуры в помещении.

Некоторые отказываются от установки настенного клапана из-за необходимости сверления конструкции. Работа требует от исполнителя определенных навыков. Для обеспечения эффективной вентиляции фильтр устройства следует регулярно очищать от скопившегося мусора.

Фотогалерея

Фото

Вентиляционный стеновой клапан необходим для формирования устойчивого воздухообмена в помещениях с герметичными оконными конструкциями и отделкой «недышащий»

Малогабаритное устройство, состоящее из потока воздуха регулятор, кожух в виде трубы, фильтры и изолирующие устройства, обеспечат подачу чистого воздуха в помещение в необходимом объеме

Часть клапана, расположенная внутри помещения, выполнена в виде незаметной детали нейтрального цвета, не влияющего на стиль дизайна.

Основная часть настенного вентиляционного клапана устанавливается в толще стены. Снаружи видна только решетка, защищающая от птиц, насекомых, пыли

Конструктивно внутренние компоненты вентиляционных устройств могут различаться. Среди них есть модели с подогревом и увлажнением воздуха, подаваемого в помещение

В регионах с преобладанием низких температур стеновые задвижки монтируются с использованием крышек с утеплителем

Если дом оборудован вентилируемым фасадом, снаружи вровень с будущей поверхностью фасада

Стеновые задвижки не выступают наружу на фоне облицовки дома, если хозяева не хотели подчеркивать детали экстерьера

Вентиляционное устройство стеновое

Устройство настенное вентильное

Крышка внутреннего вентиля

Вентиляционный клапан в сборе

Вариант стенового клапана над радиатором

Утепленные кожухи под настенный клапан

Стеновые клапаны в вентилируемый фасад

Вентиляционный клапан и сайдинг

Параметры для выбора встроенного проветривателя 9106 6

Перед покупкой подающий клапан, необходимо сравнить основные параметры разных моделей:

• производительность устройства;
• допустимая рабочая температура;
• длина и диаметр воздуховода;
• метод управления;
• уровень звукоизоляции;
• компания производитель.

Силовой «приток». В среднем стеновые клапаны выдают свежего воздуха до 40 кубометров в час. При определении оптимальных показателей стоит учитывать объем помещения, его назначение и количество проживающих людей.

Для жилого помещения норма воздухообмена составляет 3 кубометра в час на один квадратный метр площади дома. Если в квартире три и более комнат, придется установить несколько вентилей

Рабочая температура. Производители указывают диапазон рабочих температур. Выбор модели зависит от климатических условий конкретного региона. Если вентиляционный клапан для «теплого» помещения используется в морозные зимы, на нем может постоянно образовываться конденсат. Замерзшая жидкость образует ледяную пробку, и работа подающего канала блокируется.

Размеры воздуховода. Длина трубы подбирается исходя из ширины стены. Диаметр канала определяет пропускную способность клапана – чем он больше, тем производительнее устройство. При выборе размера и формы воздуховода нужно ориентироваться на место установки «воздухозаборника».

Если клапан будет монтироваться под окном, необходимо измерить расстояние между радиатором отопления и подоконником. Декоративная решетка должна без проблем вписаться в эту зону.

Метод управления. На рынке доступны модели с ручным и автоматическим управлением. Первые доступны по цене, интенсивность вентиляции регулируется ручным переключателем.

Автоматические устройства снабжены гигростатом — устройством, регулирующим в помещении. Пользователь самостоятельно устанавливает показатель влажности (40-60%) и если это значение поднимется выше, то створка клапана откроется. После нормализации влажности — подача воздуха с улицы прекратится.

Уровень шумо- и теплоизоляции. При встраивании вентиляционного клапана в толстую стену крайне желательно наличие звукоизоляционной вставки. Базовая теплоизоляция предусмотрена во всех моделях, однако для северных регионов лучше выбрать устройство с дополнительным утепляющим кожухом.

Дополнительная теплоизоляция минимизирует риск промерзания вентиляционного канала в сильные морозы, обеспечивая бесперебойную работу системы круглый год

Компания производитель . На рынке вентиляционного оборудования представлены стеновые клапаны зарубежных и отечественных фирм. Положительную оценку потребителей получили следующие торговые марки и бренды: Флакт Вудс (Рив, Кив125), Вентс (ПС100), Аэреко (ЭХТ, ЭФТ), Гелиос (ЗЛЭ100, ЗЛА 80-160), Домвент и др.

Аэреко ЭХТ гидромеханический настенный приточный клапан, в зависимости от уровня влажности в помещении, производит расход воздуха от 5 до 40 куб.м/ч

Технология монтажа приточного и настенного клапана

Процесс установки достаточно прост, но для работы потребуется специальное оборудование. Важно правильно выбрать место для установки и соблюдать алгоритм действий.

Определение оптимального места установки

При выборе помещения для установки пристенного «воздухозаборника» следует руководствоваться следующими правилами:

1. Монтаж предпочтительно производить в несущую стену.
2. В многоквартирном доме вентиль лучше устанавливать с внешней стороны балкона или лоджии.
3. Нежелательно устраивать приточно-вытяжную вентиляцию на стене здания, выходящей на дорогу и промзону.

Не рекомендуется использовать настенный вентиль в помещениях с повышенной степенью влажности — зимой высок риск замерзания прибора. В качестве альтернативы можно использовать «воздухоприемники» с функцией обогрева.

Определившись со стеной, нужно выбрать лучшее место для врезки вентиля.

Самые успешные сайты:

• между подоконником и батареями — приточный воздух нагревается от отопительного прибора и распределяется по всему дому;
• в верхней части оконного проема (2-2,2 м) — воздушные массы попадают в теплую среду, прогреваются до комфортной температуры и опускаются вниз.

В обоих случаях настенный клапан будет скрыт за занавеской.

При установке проветривателя в верхней части окна необходимо выдерживать расстояние между откосом и устройством не менее 30 см — это снизит вероятность промерзания вентиляционного канала

Необходимые инструменты и материалы

Для врезки приточного клапана в стену потребуются:

• стационарная дрель или мощный перфоратор с алмазной коронкой, диаметр которой должен быть немного больше размера воздуховода;
• пылесос промышленный или бытовой – особенно актуально, если установка производится в «чистом» помещении, где ремонт уже закончен;
• пенополиуретан;
• гипсовая смесь;

9нож строительный 1042;

• фигурная отвертка;
• инструменты для разметки: рулетка, строительный уровень, карандаш.

Установка вентилятора — работа пыльная и шумная. Поэтому следует использовать средства индивидуальной защиты: перчатки, очки, строительные наушники и пылезащитную маску с пылевым фильтром.

Для установки вентиляционного клапана с сапуном, устройства для очистки и подогрева воздушной массы потребуется алмазное сверление, так как обычной дрелью отверстие достаточного диаметра не просверлишь:

Фотогалерея

Фото

Перед бурением стены установкой, предназначенной для алмазного бурения, наносится разметка

Буровая установка закрепляется на направляющей. К его двигателю крепится буровое долото, выполненное в виде полой трубы с острой торцевой кромкой. Уклон при сверлении отверстия необходим для стекания конденсата в случае его возникновения

Просверленное отверстие очищается от пыли строительным пылесосом, при необходимости промывается водой

Подготовленное отверстие обрабатывается раствором, затем в него устанавливается кожух настенного вентиляционного клапана с наружной решеткой. После чего выполняются работы по обустройству приточно-вентиляционного клапана

Этап 1: Разметка перед формированием отверстия для установки воздухозаборника

Этап 2: Расположение буровой установки с необходимым уклоном

Этап 3: Обеспыливание просверленное отверстие

Этап 4: Установка в отверстие клапанной крышки с решеткой

Последовательность работ

Весь технологический процесс можно разделить на несколько основных этапов.

Этап 1. Подготовка стены. Если здание обложено навесными панелями, то их необходимо временно демонтировать. Отметьте нижнюю сторону стены для сверления – приложите основание клапана и обозначьте контур карандашом. Желательно организовать пылеудаление.

Используйте малярную ленту, чтобы закрепить пластиковый пакет и пластиковый контейнер. Подсоедините шланг пылесоса к «ловушке» сверху – пыль, образующаяся при сверлении, попадет в мусоросборник

Этап 2. Сверление отверстий. С помощью алмазной коронки или дрели начинайте сверлить на глубину 7-10 см. Удалите отколовшиеся фрагменты бетона, в центре сделайте зубилом насечку для более стабильного позиционирования сверла. Весь канал нужно делать с небольшим уклоном наружу, чтобы предотвратить попадание влаги внутрь помещения.

Во время сверления рабочую зону необходимо периодически увлажнять – это уменьшит пылеобразование и защитит инструмент от перегрева

Этап 3. Очистка каналов. Вставьте шланг пылесоса в прорезанный паз и удалите всю пыль из отверстия.

Этап 4. Монтаж теплоизоляции. Для размещения дополнительного слоя тепло- и звукоизоляции может понадобиться расширение отверстия. Точные размеры канала зависят от типа изоляции.

Оптимальным теплоизолятором для стенового клапана является вспененный полимерный материал. Не теряет своих качеств при повышенной влажности

Этап 5. Установка втулки. Вставить трубу воздуховода в канал с теплоизоляционным кожухом, выдвигая ее завинчивающими движениями наружу.

Этап 6. Монтаж корпуса и крышки. Закрепите защитную решетку с внешней стороны стены. С внутренней стороны разметьте места установки корпуса, просверлите отверстия, забейте пластиковые дюбели и закрепите панель на стене.

У нас также есть материал, который описан более подробно. приточный настенный клапан.

После закрепления корпуса монтируются заслонка, регулирующая поток воздуха, и пылевой фильтр. Завершающим этапом является установка крышки

Обслуживание выпускного клапана

Блок подачи необходимо регулярно очищать. В условиях мегаполиса два раза в год необходимо очищать внутренние элементы – на фильтре устройства оседает пыль, мелкие частицы грязи и копоти от автомобильных газов.

Клапан лучше чистить в теплую безветренную погоду, чтобы через отверстие в стене не выдувал холодный воздух. Необходимо снять кожух с внутренней стороны устройства, снять фильтрующий элемент и шумоизоляцию.

Если фильтр и шумоизоляционный экран изготовлены из синтетики, то их достаточно промыть в мыльном растворе, высушить и установить на место

Воздуховод также необходимо почистить — его необходимо пропылесосить.
