Правильная установка радиатора отопления под окном: батареи, конвекторы

Создание проектов жилых домов от общего рисунка и до расчета размещения радиаторов отопления регламентируется государственными строительными нормами и правилами. Именно СНиП выступает основным документом, на основании положений которого разрабатывается проект здания. Но это для новостроек, а как быть с домами, построенными еще в 40-50 годах прошлого века? Или с проектами столь популярных в 70-80 годах многоэтажных панельных высоток? Особенно когда владельцы квартир меняют старые деревянные окна на пластиковые, с новыми подоконниками. В таком случае нужно внимательно изучить нормативные документы и в соответствии с ними планировать работы, как установить батарею отопления под окном.

Содержимое

• Почему радиаторы отопления устанавливаются под окнами
• Типы радиаторов отопления
• Нормативы установки батарей в жилых помещениях
• Особенности установки радиаторов отопления под разные виды оконных конструкций
  • Стандартное размещение батареи
  • В балконных блоках
  • Радиаторы для панорамных окон
  • Конвекторы в полу у панорамного окна
  • Скрытая установка радиаторов под подоконник
  • Низкий радиатор отопления под окно
• Специфика подключения и установки разных систем
• Батареи для панорамных окон

Почему радиаторы отопления устанавливаются под окнами

При использовании для обогрева помещения батарей центрального отопления важно правильно разместить отопительные приборы, чтобы они имели наибольшую эффективность теплоотдачи. Причиной установки приборов отопления именно под оконными проемами несколько.

Основными причинами такого расположения считаются физические процессы передачи тепловой энергии в помещении:

• конвекция воздуха;
• тепловое излучение.

Оконный проем в конструкции помещения имеет большое пространство, оснащенное оконным блоком, через который в помещение и проникает наружный воздух. Как ни усиливалась бы теплоизоляция стен, через рамы и стекло здание теряет от 25 до 35% тепла. Это очень большой показатель теплопотерь. При этом именно через щели в рамах в помещение проникает свежий, но охлажденный воздух.

Поэтому, чтобы в комнате было свежо и комфортно удобнее обеспечить нагрев поступающего свежего воздуха. Создать в проеме тепловой экран, который и обеспечил бы нормальный температурный режим в комнате и естественную циркуляцию его во всей квартире или доме.

При установке радиатора под проемом окна отдаваемое тепло нагревает воздух, поднимает его к подоконнику, где и происходит смешение свежего охлажденного и прогретого от батареи воздуха.

Стена возле оконного проема промерзает особенно сильно. Большая площадь стекол не способствует сохранению тепла, поэтому и стена, доходящая до половины высоты комнаты, здесь промерзает особенно сильно. Если справа и слева от проема несущие стены более мощные, то под ним толщина стены на 10-15 см меньше. Это означает, что здесь стена будет промерзать быстрее, и поэтому установка радиатора для нагрева кладки излучением вполне обоснована.

Типы радиаторов отопления

Для оборудования дома можно выбрать разные модели приборов отопления – можно алюминиевый радиатор, электрический настенный обогреватель или чугунную батарею из нескольких секций. Вопрос в том, сможет ли такая батарея эффективно обогреть комнату, в которой есть большие окна.

Строительные нормы регламентируют на каком расстоянии, необходимо разместить батарею под окном. Но при этом эти нормативы не указывают, какие именно вешать батареи под витражи или под панорамными конструкциями. Дело в том, что современные технологии предлагают несколько вариантов организации отопления в квартире. В том числе и в такой нестандартной ситуации как установить батарею отопления под панорамным окном, на всю высоту комнаты.

В зависимости от материала изготовления для монтажа в систему центрального или автономного отопления могут быть выбраны:

• чугунные секционные батареи;
• алюминиевые радиаторы;
• биметаллические радиаторы;
• стальные модели;
• радиаторы из меди.

В этом месте можно разместить и конвекторы для подключения к электрической сети в настенном положении или установить их в пол под декоративную крышку.

Приборы отопления могут быть:

• в виде полноразмерных радиаторов;
• низкие батареи отопления для панорамных окон;
• напольные батареи;
• медные батареи для установки в плинтус;
• конвекторы для панорамных окон для размещения в полу.

Нормативы установки батарей в жилых помещениях

Согласно строительным нормам и правилам батарею под оконным проемом необходимо устанавливать с учетом следующих требований:

• установка радиатора отопления должна выполняться на высоте 80-100 мм от пола;
• относительно подоконника радиатор размещается ниже на 100-120мм;
• относительно стены разместить батарею необходимо на расстоянии 30-50 мм;
• батарея должна располагаться по центру оконного проема.

Оттого как правильно повесить радиатор отопления зависит, как легко можно поддерживать порядок в комнате и насколько хорошо будет она прогреваться в отопительный сезон. Расстояние над уровнем пола и от подоконника во время отопительного сезона обеспечивает естественную конвекцию воздуха. Поднимаясь, он отсекает холодный поток от проникновения в помещение и создает тепловой экран в оконном проеме. Промежуток между полом и нижним краем радиаторов отопления дает возможность проводить уборку, что очень важно для жилых помещений.

Конвектор под подоконником должен быть ниже его на 3-5 см. Это обеспечивает циркуляцию воздуха, с одной стороны, а с другой стороны не позволяет накапливаться пыли в этом пространстве. Центральное расположение радиаторов позволяет охватить оконные блоки потоком теплого воздуха, перекрывая проникновение в помещение холоду.

Особенности установки радиаторов отопления под разные виды оконных конструкций

Правильная установка радиатора отопления зависит от типа и конструкции окон. Для оконных блоков разных конструкций применяются батареи, размеры которых соответствуют размерам пространства под ними.

Исходя из этого, можно выделить несколько основных вариантов того, как разместить конвектора под окном:

1. Стандартное размещение относительно окна батареи.
2. Установка конвекторов у стен в балконных блоках, имеющих дверной проем.
3. Плоские пластинчатые конвекторы для панорамных окон.
4. Конвектор в полу под витражное окно.
5. Скрытая установка радиатора под подоконник.
6. Напольные батареи под панорамным блоком.

Большинство этих способов не имеют четкой регламентации в СНиП, поэтому чтобы повесить батарею отопления правильно необходимо учитывать рекомендации производителей и строителей.

Стандартное размещение батареи

Правильное расположение относительно окна батареи определяются строительными нормами. Однако профессионалы рекомендуют повесить батарею отопления так, чтобы она на ¼ часть своей ширины выступала за пределы подоконника. Это позволит создать наиболее эффективный тепловой экран вокруг окна.

Кроме того, рекомендуется конвектор под большой оконный проем выбирать с внутренним оребрением, чтобы процесс конвекции был максимальным.

В балконных блоках

Конвектор под стеклопакетом балконного блока рекомендуется устанавливать на всю ширину подоконника. Край батареи, выходящий к двери блока, рекомендуется разместить на расстоянии 3-4 см от нее. В этом месте не рекомендуется устанавливать запорную арматуру или регуляторы температуры. Для установки выбирается прибор, мощность которого на 10-15% больше расчетной для этого помещения.

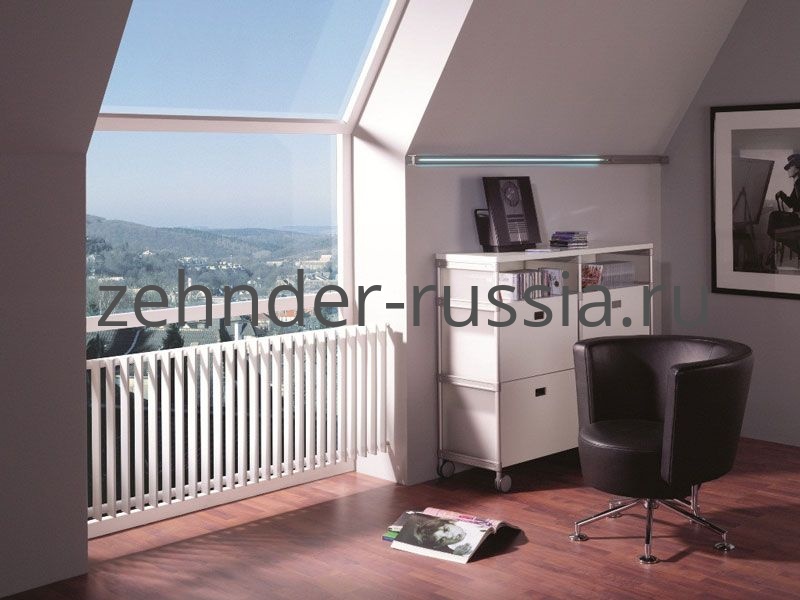

Радиаторы для панорамных окон

Радиаторы отопления под панорамные окна выбираются исходя из размеров пространства под окном. Часто бывает, что панорамное окно начинается на уровне пола, без подоконника. В таком случае рекомендуется установка возле окна батареи в напольном варианте. Если же напольное расположение радиатора не вписывается в концепцию интерьера можно установить конвектор под пол, закрыв его декоративной решеткой.

Конвекторы в полу у панорамного окна

Витражные окна в последнее время становятся все более популярными не только для украшения лестничных площадок и зимних садов, но и рабочих кабинетов, и жилых комнат. И если в помещении имеется такое окно, то радиаторы для витражных окон рекомендуется устанавливать так, чтобы они не отвлекали внимание и гармонично вписывались в интерьер. Специфика установки таких приборов заключается в том, чтобы максимально эффективно обеспечить направление теплого воздуха на витраж.

Традиционный витраж со свинцовой или оловянной каймой стекол пропускает намного больше холода, чем обычный стеклопакет. Поэтому в нишу под подоконником, кроме обычного радиатора часто монтируют дополнительно электрический нагреватель.

Скрытая установка радиаторов под подоконник

Удовольствие иметь широкий подоконник-лежанку и смотреть на падающий снег позволительно не многим. Обычно такие широкие подоконники устраиваются в старых домах, с широкими стенами. Поэтому чтобы лежанка была не только удобной, но и теплой под подоконником должен стоять массивный радиатор, способный обогреть большую площадь подоконника. А для того чтобы тепло проникало в помещение в теле подоконника проделываются отверстия.

Низкий радиатор отопления под окно

Для окон в полную высоту помещения часто не хватает элемента, визуально ограничивающего пространство. И именно здесь стоит вспомнить о напольных радиаторах. В таких приборах вместо настенного крепления предусмотрены обычные ножки, так что при монтаже отпадает необходимость искать точку опоры для кронштейна. Батарея просто устанавливается на ножки, которые фиксируются на полу дюбелями.

Специфика подключения и установки разных систем

Перепланировка домов старой постройки или простой ремонт квартиры с заменой старых радиаторов отопления всегда связан с необходимостью изучения особенностей прокладки трубопроводов и способов подключения батарей. При открытом способе установки достаточно правильно подобрать параметры прибора и запорной арматуры, рассчитать места крепления кронштейнов и установить батарею.

При скрытой установке проводятся работы по прокладке коммуникаций, оборудованию места установки, подгонке декоративной решетки. Необходимо помнить, что для скрытой установки требуется больше места, чем размер конвектора. Для движения воздуха, необходимо чтобы вокруг радиатора было минимум 3-5 см свободного места по периметру и столько же под ним.

Кроме того, декоративная решетка должна иметь наклонное расположение жалюзи. Этот элемент играет важную роль в формировании направления потока теплого воздуха. Если створки развернуты в сторону рам, то тепловой экран будет создан эффективно. А если жалюзи развернуты в обратную сторону, то поток нагретого воздуха будет использоваться неэффективно.

Батареи для панорамных окон

Говорить об этом классе батарей нужно особо. Дело в том, что обычные модели с небольшой высотой для расположения под открытыми панорамными оконными конструкциями не всегда подходят. Поэтому для установки под ними выбираются радиаторы высотой 15-25 см.

Низкие батареи из чугунного литья представляют собой маленькие произведения искусства. Миниатюрные чугунные регистры оформляются художественными элементами и размещаются на специальных подставках. А если учесть что такие батареи выполняются по индивидуальному заказу и покрываются эмалью, то оформление окна от этого только выигрывает.

Можно установить радиаторы из нержавеющей стали. Холодный блеск матовой поверхности придаст помещению особой изысканности, а полированные панели создадут иллюзию бесконечности.

Ну а для динамичного стиля современного города для панорамных окон можно использовать низкие радиаторы из алюминия или биметаллические батареи. Здесь кроме традиционного белого цвета можно подобрать любой цвет из палитры производителя, даже заказать декорирование под цвет оформления пола.
