их названия, фото и описание

24.06.2016Рубрика: Кровельные материалыАвтор: Матер по кровле

Содержание

1. Какие бывают крыши
2. Основные части кровли
3. Материалы для покрытия кровли

Крыша – завершающий элемент в строительстве дома. От того, какой она будет, зависит тепло и уют, а также внешний вид вашего дома. Интересное архитектурное решение и надежное покрытие крыши смогут радовать вас не один десяток лет.

Какие бывают крыши

Наиболее распространенные – плоские и скатные. Плоскими крышами обычно накрывают хозяйственные постройки типа бань, сараев, гаражей. Скатные крыши используют при строительстве жилых помещений.

Скатная крыша дает возможность использовать пространство под крышей как чердак, что дает дополнительное утепление и пространство для хозяйственных нужд. Чердачное помещение можно использовать в качестве мансарды.

Скатные крыши бывают таких видов:

• односкатные;
• двухскатные;
• вальмовые;
• полувальмовые;
• шатровые;
• мансардные;
• конические.

Из чего состоит крыша

Элементы крыши:

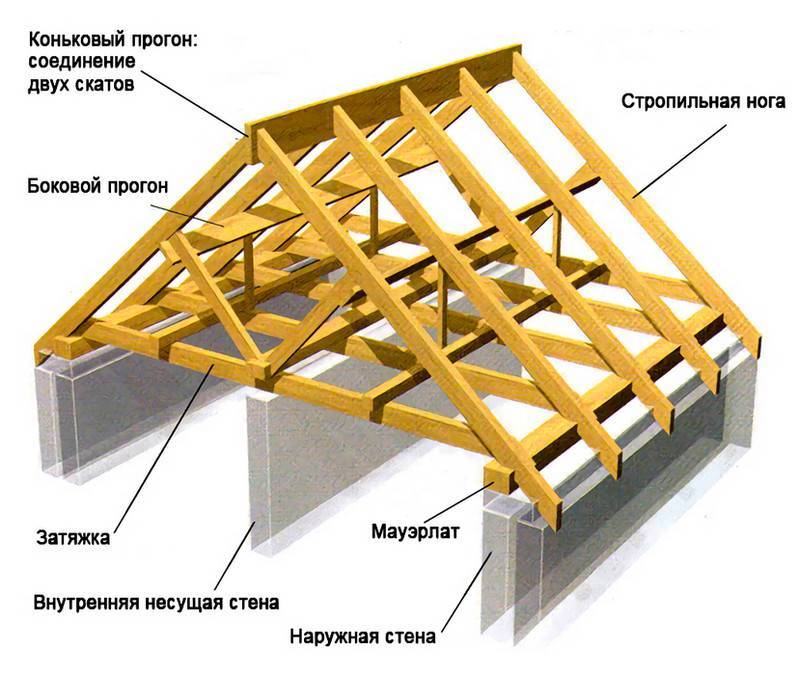

1. Стропила, несущая часть крыши, сборная конструкция – эти элементы являются основными частями крыши, на которые приходится нагрузка веса кровли, ветра, дождя, снега. Эта часть крыши, как правило, делается деревянной, конструкцию собирают из балок с большим сечением. Дерево подбирают качественное, новое, без трещин и дефектов.
2. Основание крыши делается из различных материалов, которые в виде настила покрывают крышу. На основание крепится непосредственно кровля. Основание бывает в виде деревянной обрешетки, но может быть и сплошным, в зависимости от того, какой кровельный материал будет использоваться.
3. Кровля – наружное, завершающее покрытие крыши. Кровля защищает конструкцию от осадков.

Основные части кровли

Кровля является основным завершающим покрытием крыши и состоит из множества составляющих. Основные элементы, составляющие кровлю:

1. Скаты – наклонные плоскости, которые обеспечивают отвод осадков с крыши. Скаты – это 95% крыши. К ним предъявляется только одно требование – угол ската должен быть выбран с таким расчетом, чтобы выдерживать максимальные нагрузки.
2. Наклонные ребра, получаются в местах соединения скатов и выглядят как выступающие углы.
3. Коньки – горизонтальные ребра. Эти элементы призваны прикрывать щель в месте смыкания двух скатов.
4. Разжелобки, или ендова – внутренние углы, которые образуются в места пересечения двух скатов. Эти элементы должны собираться с таким расчетом, чтобы попадающие осадки не просачивались внутрь.
5. Капельник – нижняя часть ската, защищающая стены от попадания воды. Представляет собой планку, которая закрывает свесы от влаги и придает свесу четкую грань, завершенность формы.
6. Горизонтальная часть ската – входит за стены строения и называется «карнизным свесом».
7. Фронтальный свес – наклонная часть ската, выходящая за стены.
8. Желоб для сбора и отвода осадков – расположен вдоль обреза ската. Собранная жидкость отводится от дома водосточными трубами. В месте соединения желоба и водосточной трубы монтируется водосточная воронка.

Читайте также: Можно ли по СНИП ремонтировать зимой мягкую кровлю

Материалы для покрытия кровли

Самые распространенные материалы для покрытия крыши делятся на несколько основных видов.

1. Рулонные покрытия для кровли. Изготавливают из специальных полимерных материалов с плотным основанием из картона, стеклоткани и т. д. В материал, из которого изготавливают рулонные покрытия, входят добавки, обеспечивающие теплоизоляционные и водостойкие качества материала. Такое покрытие не трескается от перепадов температур и выдерживает значительное давление атмосферных осадков. Монтировать его просто. Части рулона режут и накладывают внахлест, склеивая края. Из достоинств у этого покрытия – сравнительно низкая цена, простота монтажа, однако он быстро разрушается под воздействием осадков. Поэтому его в основном используют как покрытие для хозяйственных построек на односкатных крышах.
2. Мембранные покрытия. Наиболее современный вид покрытий. Он представляет собой материал на основе полимерных соединений и каучука на армирующей сетке. Это придает материалу особую эластичность, упругость и прочность. Материал обладает водостойкостью, термостойкостью, даже огнеупорностью, длительным периодом эксплуатации. Мембранные покрытия обработаны специальными составами, предотвращающими гниение, пропускают пар и не пропускают влагу. Кроме того, стыки материала настолько плотно прилегают друг другу при монтаже, что это дополнительный бонус к гидроизоляции крыши. Эластичность материала допускает монтаж сложных поверхностей кровли.
3. Листовые материалы для кровли. К ним относятся искусственный шифер, металлочерепица, картонно-битумные листы:

• шифер представляет собой лист из смеси асбеста и цемента, окрашен и выгнут волной. Листы шифера легко монтируются, их достаточно легко порезать в случае необходимости. Они обеспечивают прекрасную гидроизоляцию помещения и имеют длительный период эксплуатации;
• металлочерепица представляет собой оцинкованный лист металла с полимерным покрытием. Форма имитирует черепицу. Очень длительный срок эксплуатации, простота монтирования и прекрасные гидроизоляционные качества сделали металлочерепицу лидером среди листовых материалов;
• картонно-битумные листы сделаны из плотного гофрированного картона и пропитаны битумной смесью. Обладают всеми качествами листовых кровельных материалов, но, к сожалению, не очень долговечные.

4. Крыши из черепицы (штучный кровельный материал). Пользуются популярностью не одно столетие. Черепицу можно увидеть на старинных зданиях, и она до сих пор выполняет свои функции – защищает крыши от протекания. Керамическая черепица – уникальное покрытие для кровли. Она долговечна, обладает хорошей звукоизоляцией, не требует ухода. Ее нелегко монтировать, она имеет достаточно ощутимый вес, по сравнению с другими материалами, однако очень декоративна, и является самым долговечным покрытием из кровельных материалов. Существуют аналоги керамической черепицы, например, гибкая черепица из стекловолокна, так называемая мягкая кровля.
5. Сэндвич-панели. Изготовлены их двух листов стали и утеплителя между ними. Материал для быстрого монтажа кровли. Он имеет хорошие характеристики термостойкости, выдерживает значительные перепады температур, его можно окрашивать, у него длительный срок эксплуатации. Получил популярность, в качестве кровельного материала для офисных зданий, ангаров, складов и т. п.

Выбрать материал для кровли очень важно. От него будет зависеть прочность, устойчивость к осадкам, сопротивление ветру и внешний вид крыши.

https://youtu.be/3ldjdIgiLN4

Рейтинг

( Пока оценок нет )

0


кровельные материалы советы фото и видео

Понравилась статья? Поделиться с друзьями:

Элементы скатных крыш — База знаний ТЕХНОНИКОЛЬ

Поделиться

0 комментариев

Нашли ошибку?

В скатных крышах различают следующие элементы:

• Скат – наклонная поверхность кровли.
• Ребра – пересечения скатов, образующие внешний угол.
• Вальма – треугольный скат.
• Конек – пересечение скатов, образующие верхнее горизонтальное ребро (верхняя грань крыши).
• Ендова – места пересечения двух скатов, образующих внутренний угол.
• Слуховое окно – проем для освещения и проветривания чердачных помещений, а также для выхода на крышу.
• Карнизный свес – край крыши, выступающий за плоскость наружных стен.
• Щипец или фронтон – торец стены под двухскатными плоскостями.
• Настенные желоба – устройства для приема стекающей со скатов воды и направления ее к водосточным трубам.
• Примыкание – сопряжение ската с вертикальной поверхностью.

#скатная
#крыша
#кровля
#Кровля скатная
#КМС
#Поддержка
#Проектирование
#Консультация
#Выбор решения
#Помощь в подборе решения
#техническая
#конструкция
#состав

Оцените эту статью

4. 5
(4)

Автор статьи:

Андрей Когут

Федеральный технический специалист направления «Скатная кровля и холст»

3428

Дата обновления статьи:

28 Апреля 2020

Автор статьи:

Андрей Когут

Федеральный технический специалист направления «Скатная кровля и холст»

3428

Дата обновления статьи:

28 Апреля 2020

Оцените эту статью

4.5
(4)

Популярные авторы

Вам может быть интересно

Какой инструмент выбрать для строительства частного дома?

#Инструмент

Какой расход полиуретанового герметика при герметизации краевой рейки?

#расход герметика
#кровельная рейка
#вертикальное примыкание
#плоская кровля

Применение подкладочных ковров серии ANDEREP NEXT в качестве временной кровли

#ANDEREP NEXT
#Временная кровля
#Подкладочные ковры

Валентин Фетисов

Руководитель проектов, Ведущий технический специалист

Не нашли ответ на свой вопрос? Напишите нам

Валентин Фетисов

Руководитель проектов, Ведущий технический специалист

E-mail *

Название организации

Комментарий *

^* — обязательное поле

Вся информация, предоставленная Вами для проведения технической консультации, является конфиденциальной и не будет передана третьим лицам.

Бесплатные записи вебинаров

Все новинки ТЕХНОНИКОЛЬ

Задайте вопрос эксперту

Все знания ТЕХНОНИКОЛЬ

18 основных частей кровельной системы

Хьюстонская кровельная компания Жилая кровля Замена крыши

19 основных частей кровельной системы и что они делают области просто счастливы знать, что их крыша не протекает, и никогда не задумываются об этом. Но когда приходит беда и вам нужно отремонтировать крышу, полезно говорить на языке вашего кровельщика, хотя бы для того, чтобы понять, что они вам говорят.

Важно понимать, что ваша крыша — это больше, чем просто черепица. Ваша крыша представляет собой сложную систему, предназначенную для того, чтобы противостоять сильному ветру, проливным дождям и сильному снегу (не то чтобы снег здесь был серьезной проблемой). Каждая часть вашей крыши — это результат многовекового решения проблем, поскольку мы научились делать крыши более надежными и долговечными, чем крыши последнего поколения.

Ниже приведен список наиболее важных частей и функций вашей крыши, а также их назначение.

Видимые элементы вашей крыши

Наиболее заметные элементы вашей крыши почти всегда имеют определенную форму. Некоторые формы неизбежны, а другие являются результатом опыта и тщательного проектирования. У каждого из них есть определенная цель, и некоторые формы дают им наилучшие шансы выполнять свою работу долгие годы.

1. Конек – Конек образуется в месте соединения верхних краев плоскостей крыши. Несмотря на то, что они выглядят закрытыми, современные коньки используются в качестве источника дополнительной вентиляции и покрыты специально разработанной черепицей, которая защищает пространство от насекомых и дождя/снега.
2. Впадина – Впадины образуются там, где встречаются нижние края плоскостей крыши. Долина функционирует как желоб, собирая дождевую воду и направляя ее в желоба края крыши.
3. Вентиляционные отверстия — Вентиляция является важным фактором в конструкции вашей крыши, а современные крыши имеют множество вентиляционных отверстий вдоль поверхности. Правильная вентиляция крыши обеспечивает движение воздуха под вашей крышей и сохраняет внутренние компоненты крыши сухими, предотвращая образование плесени или другие источники неприятностей.
4. Водосточные желоба – Водосточные желоба собирают воду, стекающую с крыши, и выпускают ее через водосточную трубу, чтобы течь от фундамента вашего дома. Некоторые крыши будут иметь достаточно большой свес, поэтому желоба не нужны, но вы увидите водосточные желоба на большинстве жилых крыш.
5. Упор – Упор – это место, где крыша упирается в любую вертикальную поверхность, например стену или боковую часть дымохода. Устои создают шов на поверхности вашей крыши и должны быть защищены от протечек.
6. Накладка – Накладка накладывается на опору для предотвращения проникновения воды в шов. Обычно он изготавливается из оцинкованного металла по индивидуальному заказу на рабочем месте для максимально плотного прилегания. Обшивка крыши также используется везде, где могут возникнуть проблемы, например, в ендовах на вашей крыше. Как только желаемая форма достигнута, обшивка делается водонепроницаемой с помощью специального кровельного герметика. Наиболее легко просматриваемая обшивка находится вокруг основания дымохода.
7. Карниз — Карниз — это область вашей крыши, которая свисает за внешнюю стену. Карнизы можно оставить открытыми или отделать материалом, который ведет к стене для более аккуратного вида и более надежной конструкции.
8. Софит – Софит представляет собой горизонтальную конструкцию, закрывающую пространство между карнизом и наружной стеной. Ваш софит может быть простым или изысканным, в зависимости от вашего вкуса и бюджета, но они должны иметь форму вентиляции. Часто вентиляция представляет собой просто набор крошечных отверстий в материале; в других случаях это достигается с помощью ряда жалюзи.
9. Облицовка – Облицовка представляет собой любую вертикальную облицовку по краю крыши. Лицевая панель может быть шириной от нескольких дюймов до более десяти дюймов и может быть простой или декоративной, в зависимости от ваших целей. Его основная цель — представить чистую линию края крыши и предложить поверхность для крепления водосточного желоба.
10. Фронтон — Фронтон — это часть вашей внешней стены, которая поднимается до точки конька вашей крыши. Говорят, что дома с этой особенностью имеют двускатную крышу. Двускатные крыши являются наиболее распространенной кровельной системой в стране и позволяют использовать самое значительное количество полезного пространства под крышей.
11. Бедро — Бедро вашей крыши — это любое место, где встречаются две плоскости крыши, не доходящие до конька вашей крыши. Часть вашей крыши с этой функцией называется вальмовой, а крыша, имеющая только эту форму, называется вальмовой. Шатровые крыши популярны в районах с экстремальными ветровыми условиями из-за их способности противостоять сильным ветрам.
12. Мансардное окно — Мансардное окно представляет собой вырезы в линии крыши, где окна расширяются, чтобы обеспечить естественное освещение и дополнительное пространство для интерьера. Большинство мансардных окон будут иметь небольшую двускатную крышу, даже если у вас есть шатровая крыша над остальной частью вашего дома.
13. Рейк — Рейк — это скорее термин, чем характеристика. Скат вашей крыши – это любая плоскость с крутым уклоном на ее поверхности.
14. Капельница – Капельница устанавливается вдоль края вашей крыши и предназначена для предотвращения обратного попадания воды под поверхность вашей крыши.

Элементы конструкции крыши



Самые важные части вашей крыши скрыты от глаз, за ​​исключением покрытия. Мы продолжаем список с этими последними записями.

15. Ферма/стропила – Треугольные конструкции, соединяющие крышу с остальной частью дома, называются фермами, но часто их называют стропилами. В частности, стропила — это доски, идущие под углом от коньковой доски к дому, а ферма — это полная несущая конструкция.
16. Обшивка – фанера, покрывающая фермы, называется слоем обшивки. У него две задачи: связывание ферм и поддержка кровельного покрытия. В простых крышах иногда используется металлическая обшивка, и на этом просто останавливаются. Вы найдете эти простые металлические крыши на амбарах, сараях и старых гаражах.
17. Подложка – Подложка укладывается непосредственно на обшивку и предназначена для предотвращения попадания влаги на наиболее уязвимые части вашей кровельной системы. Подложка может иметь несколько слоев, при этом гидроизоляция и рубероид являются наиболее часто используемой системой подстилающего слоя в современной кровле.
18. Черепица/материалы для покрытия – Асфальтовая черепица на сегодняшний день является самой распространенной отделочной поверхностью для крыш жилых домов, и так было на протяжении десятилетий. Они относительно недорогие, но достаточно прочные, чтобы прослужить от 15 до 30 лет. Металлическая кровля стала популярной за последнее десятилетие и поставляется в виде систем со стоячим фальцем и черепичных систем, которые могут имитировать практически любой другой тип кровельного материала. Они могут прослужить от 30 до 50 лет при минимальном обслуживании. При надлежащем уходе более дорогие кровельные покрытия, такие как шиферная черепица и деревянная кровля, могут создать потрясающий вид и прослужить более 100 лет.

Уход за крышей

Каждая крыша уникальна, и существует столько же рекомендаций по обслуживанию, сколько производителей кровли. Единственным постоянным моментом является то, что каждый производитель лучше всех знает, как обслуживать свой продукт, поэтому следование их рекомендациям всегда является лучшим способом сохранить вашу крышу в хорошем состоянии как можно дольше.

Если у вас есть какие-либо опасения по поводу вашей крыши, позвоните нам в Houston Roofing & Construction для бесплатной проверки. Наши специалисты расскажут вам все, что нужно знать о вашей крыше, и порекомендуют необходимые действия.

Из каких частей состоит крыша?

Понимание кровельной терминологии

Бедра — это не только часть тела, но и часть крыши! При найме кровельного подрядчика для выполнения работ на вашем доме лучше всего освежить в памяти все различные условия кровли, которые вы можете ожидать увидеть в смете. Так вы сможете более четко понять, что получаете.

В S&K Roofing, Siding & Windows мы хотим сделать ваш следующий кровельный проект максимально простым и понятным! Мы знаем, что кровельщики, как правило, используют множество уникальных терминов, которые никто за пределами отрасли не должен знать. Когда вы выберете нас в качестве подрядчика, мы будем рады объяснить вам любые непонятные термины. Однако, чтобы сделать это еще проще, мы также составили это руководство, чтобы объяснить различные части крыши и их значение!

Готовы начать свой следующий кровельный проект или у вас есть вопросы к нашей команде? Свяжитесь с S&K по телефону (866) 836-7663 сегодня, чтобы начать работу.

Определение терминов

Ниже приведена схема, показывающая образец кровли и детали, о которых вам следует знать:

Водосточная труба

Вы когда-нибудь замечали трубы, соединенные с вашими желобами, которые уходят в землю? Это водосточные трубы. Они служат для того, чтобы собирать всю дождевую воду, которая собирается в ваших желобах, и направлять ее в сторону от вашего дома. Без водосточной трубы желоба были бы функционально бесполезны, так как воде было бы некуда уходить.

Капельница

Капельница на крыше, иногда называемая просто капельницей, представляет собой металлическую полосу, выходящую за пределы карниза или ската. Во время дождя капельная кромка не дает дождю скатываться по черепице на деревянную часть дома.

Карнизы

Нижний край крыши, выступающий над домом, называется карнизом. Здесь также обычно устанавливаются водосточные желоба.

Лицевая панель

Знаете ли вы, когда крыша имеет отделку, которая придает ей «законченный» вид? Это фасции. Это доски, которые проходят по краю крыши, прямо за желобами и карнизами. Высококачественная фасция может значительно повысить привлекательность крыши и даже повысить стоимость недвижимости.

Поле кровельной системы

Поле вашей крыши относится к области, где уложен фактический кровельный материал. На любом участке крыши будет поле крыши. Поле не выходит за пределы периметра и не включает осветление.

Готовы к беспроблемному сервису , без забот ?

получить бесплатную оценку

получить бесплатную оценку

(866) 836-7663

Обшивка

Везде, где на вашей крыше есть соединение, например, в месте соединения дымохода с крышей, требуется обшивка для предотвращения протечек . Обшивка относится к материалу, обычно листовому металлу, который используется для отвода воды от любых вертикальных поверхностей, соприкасающихся с вашей крышей. Особым типом облицовки является облицовка дымохода, и она необходима для изоляции тепла вокруг дымохода.

Двускатная

Двускатная крыша — это тип крыши, в которой две стороны крыши наклонены вниз по стене. Треугольная часть стены, над которой лежат две части крыши, называется фронтоном.

Желоба

Большинство домовладельцев знакомы со своими водосточными желобами, особенно если вам когда-либо приходилось чистить забитый желоб. Желоба прикреплены к краям крыши для сбора дождевой воды, чтобы она не повредила крышу или дом.

Бедра

Шатровая крыша — еще один тип крыши. В отличие от двускатной крыши, все стороны вальмовой крыши будут наклонены вниз по стене, поэтому фронтона не будет. Следовательно, бедра крыши относятся к краям, где встречаются две части вальмовой крыши. Чтобы называться бедром, это должен быть внешний угол. Противоположностью бедра является долина.

Стропила

Хотя мы не можем видеть стропила, глядя на крышу, они являются одной из самых важных частей! Стропила — это опорные балки, которые проходят под крышей и необходимы для того, чтобы крыша оставалась вертикальной. В большинстве жилых крыш используются деревянные стропила, но металлические стропила можно использовать, когда зданию, такому как высотное здание или фабрика, требуется дополнительная поддержка.

Рейка

Если у вас остроконечная крыша, наклонный край крыши, который выходит за пределы дома, является граблей. Это будет часть вашей крыши, которая соприкасается со стропилами.

Конек

В самой высокой точке вашей крыши, где встречаются разные секции крыши, находится конек. Коньком называется горизонтальная линия, соединяющая секции крыши.

Обшивка/настил

Обшивка, также называемая настилом крыши, является необходимым структурным компонентом любой крыши. Он относится к жесткому материалу, который крепится к стропилам. Затем этот материал служит гвоздевым ложем, к которому крепятся черепица и черепица.

Софит

Для отделки крыши необходимо установить софиты. Софиты — это доски, которыми обшита нижняя сторона крыши в том месте, где она простирается над домом. Хотя они предлагают привлекательный дизайн, они также являются необходимым дополнением для изоляции вашего дома и защиты от элементов и тварей.

Готовы к беспроблемному сервису , без забот ?

получить бесплатную оценку

получить бесплатную оценку

(866) 836-7663

Подложка

Если вы хотите, чтобы ваша крыша была защищена от атмосферных воздействий, сделайте это с помощью подстилающего слоя. Подложка укладывается между черепицей крыши и обшивкой/настилом. Он утеплит ваш дом и защитит от дождя и снега.

Долина

Когда два ската крыши сходятся под внутренним углом, это называется ендовой. По сути, это противоположность бедра. Чтобы считаться долиной, угол, под которым встречаются две крыши, должен быть меньше 180 градусов.

Вентиляционная труба

Возможно, вы не думаете, что ваша крыша имеет какое-либо отношение к водопроводной системе, но подумайте еще раз. Если вы когда-нибудь замечали трубы на крыше и задавались вопросом, что это такое, то это вентиляционные трубы. Он служит для регулирования давления воздуха в трубах и позволяет газам из канализации выходить в дом.
