Выбор саморезов для ОСБ: нюансы и особенности

Современное строительство невозможно представить без прочных ОСБ плит. Объяснение данному утверждению не подвергается никаким сомнениям. Именно данный материал с его устойчивостью к потере формы и надежностью используется для обустройства таких элементов здания, как пол, стены и крыша. До того как приступить к монтажу многослойного листа, состоящего из древесной стружки, склеенной специальным раствором (смолы, синтетический воск и борная кислота), надо определиться со средствами крепежа. Чем крепить ОСБ? Ответ совсем прост: саморезами.

Секреты крепежа плит ОСБ

Любой цикл или этап строительства связан с плитами ОСБ. Какие саморезы для ОСБ наиболее приемлемы? Это зависит от места монтажа плит и конструктивных особенностей самого строения. В зависимости от места установки плит различают следующие варианты монтажа:

• кровельный вид;
• стеновой метод;
• напольный способ.

При установке плит в качестве одного из слоев кровельного пирога особое внимание уделяется прочности сооружаемой конструкции. И здесь важен не только сам материал, но и крепеж (имеем в виду надежность и устойчивость). Кровельная конструкция не может похвастаться своей статичностью и жесткостью, ведь степень воздействия ветровых и снеговых нагрузок на плоскость крыши довольно значительна. В этой связи эксперты советуют принять во внимание определенный перечень особенностей крепежа.

• Крепление ОСБ плитына кровле необходимо производить с помощью кольцевых гвоздей. Такие металлические стержни с поперечными насечками обеспечат особо прочное и жесткое соединение, увеличивая надежность фиксации в несколько раз.
• Не всегда стоит отдавать предпочтение фосфатированным саморезам, несмотря на их легкость вкручивания в любой материал и довольно приемлемую бюджетную стоимость. Они отличаются хрупкостью и не способны придать особой прочности конструкции, которая может испытывать определенные подвижки.
• Для того чтобы окончательно решить, чем крепить ОСБ к каркасу, стоит положиться на профессионалов. При этом важно не упустить одну деталь: климатические особенности региона, в котором ведутся строительные работы.
• Для определения длины гвоздей или саморезов, которые понадобятся для кровельных работ, весьма удобно пользоваться специальной формулой. К показателю толщины листа ОСБ прибавить 40-45 мм (чтобы крепеж зашел в каркас). Исходя из того, что стандартный размерный ряд плит имеет показатели 9 мм, 12 мм и 15 мм, гвозди для ОСБ должны иметь длину в диапазоне 50-75 мм.

Осуществляя монтаж плит на кровле, мастера советуют, что шаг саморезов по стропилам должен составлять 300 мм, по стыкам плит – 150 мм. Величина данного параметра по карнизному или коньковому срезу должна быть 100 мм. При этом важно делать отступ от края листа как минимум в 10 мм.

Как крепить ОСБ при осуществлении стенового монтажа? Здесь исходим из того, что стандарт толщины плиточного листа при его вертикальной установке равен 12 мм. По формуле добавляем необходимые 45-50 мм тела самореза в каркасе. В результате выходит 50-70 мм. При этом шаг крепежа в середине плиточного листа должен составлять 300 мм, на стыках его значение сводится к отметке в 150 мм. Фиксация сторон, примыкающих к потолку или полу, должна осуществляться с шагом в 100 мм. Не забываем про стандартный отступ от края в 10 мм.

Весьма значимой оказывается в данном случае и форма саморезов. При вертикальной установке листов головка должна утратить свою видимость и просто слиться с плоскостью стены. Оптимальным решением станет использование саморезов с тарельчатой головкой. Она практически не видна на стене, да и появление всяческих трещин или расколов исключается полностью.

Стеновой монтаж может осуществляться не только саморезами, но и гвоздями с кольцевой или спиральной нарезкой. Какую же длину должны иметь такие шурупы для ОСБ? При умножении значения толщины листа плиты на коэффициент 2,5 получаем длину в 30 мм.

Укладка листов ОСБ на горизонтальной плоскости, будь то пол или потолок, производится так, как и в предыдущих вариантах. Основным критерием, определяющим выбор средства крепления, является природа самого основания. Крепление ОСБ к металлическому каркасу осуществляется с помощью саморезов, длина которых должна превышать толщину плиточного листа на 10-15 мм. В случае с балочным или реечным каркасом пальма первенства принадлежит фосфатированным саморезам длиной тела 50 мм, имеющим потайную головку.

Когда листы ОСБ укладываются на сплошное основание, то для их крепежа уместными оказываются оцинкованные саморезы с двойной резьбой. Карта крепежа не имеет никаких отличий, не важно, куда плиты устанавливаются. В среднем для монтажа одного стандартного листа ОСБ потребуется 75-100 штук саморезов (около 30 штук на 1 м².).

При покупке саморезов важно обращать внимание на их качество.

Обшивка стен OSB плитами. Как правильно крепить ОСБ плиты к стене снаружи дома.

OSB (ОСБ) или ОСП (ориентированно-стружчатая плита) — современный конструкционный материал, ставший серьезной альтернативой фанере, ДСП и нашедший широкое применение в строительстве каркасных домов и отделке зданий и строений. Плитами OSB обшивают внутренние и наружные стены помещений, полы и крышу. Обшивка стен плитами OSB имеет место в каркасном строительстве, когда плита выступает конструкционным материалом и служит для усиления стен здания, или когда выступает в качестве фасадного материала бетонных, кирпичных или деревянных домов, что вызвано небольшой ценой и высокой прочностью и долговечностью материала. В этой статье мы рассмотрим вопрос: как крепить ОСБ плиты к стене с внешней её стороны.

Для обшивки наружных стен, необходимо использовать плиты с маркой OSB-3, специально изготовленные для среды с повышенной влажностью. О том как различаются виды ОСП листов можно узнать на странице: ОСП листы, их виды, характеристики, размеры.

При монтаже ОСБ плит к наружным стенам, обрешетку используются для следующих целей:

• выравнивание плоскости стены;
• создание вентиляционного зазора для утеплителя под ОСБ плитой;
• предотвращение деформации плиты вызванное подвижками основания, особенно актуально для ОСБ плит толщиной 9 мм и менее.

Крепление ОСБ плит к стене поверх утеплителя с использованием обрешётки

Крепление плиты к стене осуществляется с использованием обрешётки, которую делают из деревянного бруска, или металлического профиля. Технологии монтажа ОСБ плит на стену с деревянной обрешеткой и обрешёткой из металлического профиля принципиально не отличаются. При выборе бруска, желательно выбирать сухой, строганный брусок 40-50 мм, тогда его не вывернет и не поведёт после высыхания, что положительно скажется на ровности всей стены.

Для крепления бруска и профиля к стене используют специальные металлические пластинки (подвесы). Прежде чем крепить подвесы, необходимо начертить на стене вертикальные полосы, расстояние между которыми должно быть вдвое меньше ширины листа, что в последующем, обеспечит стык плит прямо посередине бруска или профиля и даст возможность закрепить плиту OSB по центру по всей её длине. После того как начерчены линии, вдоль них крепят подвесы с шагом 30-40 см.

Металлический подвес используется для крепления обрешётки. По размеченным линиям крепятся подвесы. Подвесы позволяют закрепить обрешётку над утеплителем.

После этого укладывают утеплитель и накрывают его мембраной, защищающей утеплитель от попадания влаги, после чего монтируется обрешётка.

Следует учесть, что снаружи здания пароизоляция не нужна, так как она предотвращает попадание влажного воздуха в утеплитель изнутри помещения, а с внешней стороны строения избыток влаги должен свободно выходить наружу.

Стена с обрешёткой. Между обрешёткой и стеной уложен утеплитель.

После закрепления обрешётки можно приступать к монтажу OSB плит. Для обшивки стен чаще всего используется плита от 9 до 12 мм толщиной. Если поверх плиты не монтируется фасад, то плита должна быть влагостойкой. К обрешётке из деревянного бруса плиты OSB крепятся гвоздями длиной как минимум в 2,5 раза больше толщины листа ОСП. К обрешетке из металлического профиля — на саморезы по металлу длиной на 10-15 мм больше толщины ОСБ листа.

При таком монтаже обрешётка весит над утеплителем, и не создаёт мостиков холода в утеплителе между стеной и плитами ОСП. Благодаря такому решению достигается максимальная эффективность работы утеплителя. Кроме того, между брусьями обрешётки находится воздушный зазор, через который выводится влага из утеплителя, что также повышает его характеристики. Более подробная информация о технологии вентилируемого фасада есть в статье: вентфасады, виды вентилируемых фасадов.

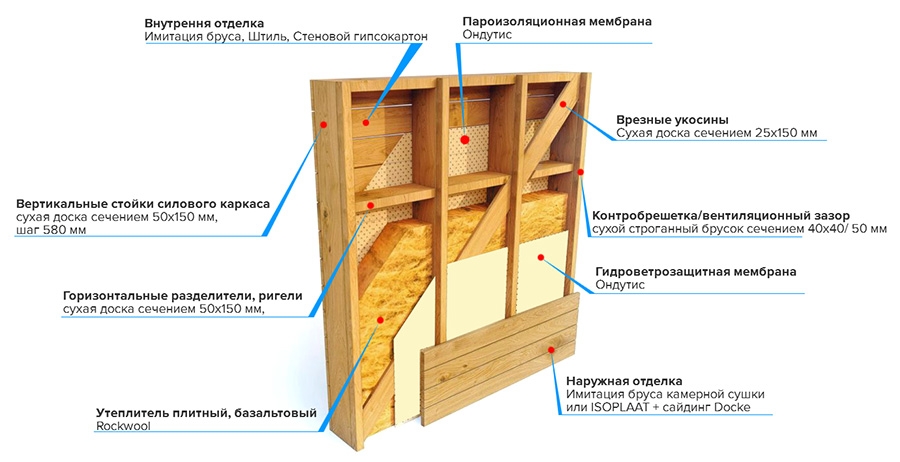

Крепление ОСБ плит к деревянному каркасу

При строительстве каркасных домов рекомендации по выбору листов такие же, как и при обшивке ранее возведенных стен. Отличие лишь когда листы выступают в роли элемента жесткости. В этом случае их толщина должна быть не менее 12 мм. Рекомендуемая толщина обычно 15-18 мм.

При монтаже стен с деревянным каркасом применяют два основных подхода: крепление листов ОСБ к каркасу через обрешётку и крепление листов ОСБ непосредственно к каркасу без обрешетки. Рассмотрим оба.

Как крепить стены к каркасу с использованием обрешётки

Когда с внутренней стороны стены к каркасу крепятся прочные плиты, обеспечивающие хорошую жесткость конструкции стены, тогда снаружи между каркасом и ОСП плитой можно сделать обрешетку. Обрешётка образует воздушные полости для вентиляции утеплителя и снижает деформационные нагрузки от каркаса на ОСП плиту.

Между стойками каркаса укладывается утеплитель. Поверх стоек и утеплителя крепят ветро- и гидроизоялционную мембрану, легко пропускающую влагу. Далее крепится обрешетка и на неё ОСБ плиты.

Монтаж ОСБ плит на деревянный каркас с обрешёткой.

При таком исполнение плиты можно оставить без отделки, можно покрасить их, заштукатурить или закрепить на них практически любой фасадный материал.

При креплении ОСБ плит без  использования обрешётки достигается максимальная жесткость конструкции стены. В этом случае рекомендуется ветро- и гидрозащитную мембрану крепить за ОСБ плитой, далее монтировать обрешетку для создания вентзазора и на неё фасадный материал, например сайдинг, доски или декоративные панели. К деревянному каркасу плиты OSB крепятся на гвозди длиной как минимум 2,5 раза больше толщины листа ОСП.

Преимущество использования гвоздей перед саморезами при креплении ОСП с внешней стороны дома обосновано тем, что гвозди лучше переносят деформации OSB листов под атмосферными воздействиями.

Монтаж ОСБ на стены каркасного дома без обрешётки

Среди способов обеспечения каркасу жесткости оптимальными считаются три способа, которые можно комбинировать между собой:

Крепление листовых материалов к стойкам каркаса внутри дома;

Укосины между стойками каркаса;

Крепление листовых материалов к стойкам каркаса снаружи дома.

Когда листы ОСБ монтируются к стойкам каркаса снаружи дома, то обрешётка между листами и стойками каркаса приводит к снижению жесткости почти в два раза. Поэтому для обеспечения максимальной прочности конструкции из неё исключают эту обрешетку. Без обрешетки пропадает вентзазор, поэтому рекомендуется такую обрешетку крепить поверх листов ОСБ. На OCБ крепят гидроветрозащитную паропроницаемую плёнку, далее обрешетку, и сверху любой подходящий фасадный материал: сайдинг, профнастил, дерево, фасадные панели и так далее.

Технология крепления ОСБ листов к деревянному каркасу без использования обрешётки.

Так, например, при строительстве каркасного дома по финской технологии «Платформа» между каркасом и лисами ОСБ нет обрешетки. Более подробно об этой технологии можно узнать в статье: строительство каркасного дома по технологии «Платформа».

Описанный выше вариант предпочтителен. Но есть и другие способы. Когда нужно чтобы закрепленные к стойкам листы ОСБ выполняли роль фасада, и на них сверху ни чего не монтируется, то вентиляционный зазор можно организовать между стойками каркаса. Для это пространство между стойками каркаса заполняется утеплителем не полностью. Оставляют 2-3 см для вентиляционного зазора между утеплителем и листами ОСБ. Гидроветрозащитную паропроницаемую пленку крепят к каркасу с помощью реек. Так чтобы эти рейки оставались между стойками — по двум сторонам к каждой стойке.

Вентиляционный зазор при креплении листов ОСБ непосредственно к стойкам каркаса

Компромиссным вариантом служит использование косой обрешетки. Она укладывается под углом 45 градусов. Это способствует повышению жесткости по сравнению с прямой обрешеткой. Для увеличения жесткости в качестве такой обрешетки лучше подходят доски толщиной 25 мм. Доска крепится к каждой стойке каркаса двумя гвоздями. В связи с повышенным расходом материалов и сложностью работ такой способ применяется крайне редко, поэтому нет статистической информации об эксплуатационных характеристиках построенных домов.

Косая обрешётка.

Крепление ОСБ плит к металлическому каркасу

Крепление осуществляется аналогично варианту с деревянным каркасом. При креплении плит непосредственно к металлическому каркасу используют саморезы по металлу длиной на 10-15 мм больше толщины ОСБ листа.

Общие правила монтажа ОСБ плит к стене

Не зависимо от выбранного способа крепления листов ОСБ есть общие правила, соблюдение которых обеспечит максимальную прочность, надёжность и долговечность конструкции обшивки.

• Саморезы следует вкручивать на расстоянии 10-15 см друг от друга и не меньше 1 см от края плиты.
• Между нижней плитой и фундаментом необходим зазор 10 мм для предотвращения скоплений воды.
• Плиты нельзя стыковать вплотную друг другу, между ними необходим зазор 2-3 мм, чтобы плита могла беспрепятственно расширяться от перепадов влажности.
• Все дверные и оконные проемы вырезаются лобзиком или циркулярной пилой, но если необходимы идеально ровные стыки и пропилы, то можно с готовыми размерами и листами OSB приехать в мебельный цех, где за небольшую плату распилят ваши листы на форматно-раскроечном станке ровно и точно по размерам.

Какой стороной крепить ОСБ листы

Все стороны ОСБ листов не отличаются по составу. Но есть отличия в поверхностях. Часто одна сторона гладкая, а другая шероховатая. В этом случае при монтаже плит на стены с внешней стороны здания листы лучше крепить гладкой стороной наружу. При такой ориентации дождевая вода не будет скапливаться в таких количествах в неровностях плиты. Вода способствует ускорению разрушения плиты. Защита листов от проникновения в них воды способствует увеличению их долговечность.

При монтаже плит на крыше под кровлей, в свою очередь, ОСБ листы рекомендуют располагать шероховатой стороной вверх для того, чтобы по ним было не скользко ходить во время работ по обустройству крыши.

При монтаже ОСБ плит в, защищенных от воздействия влаги, местах выбор их ориентации не оказывает существенного влияния на последующую эксплуатацию.

Защита стены от мышей, птиц и насекомых

В большинстве случаев монтажа OSB листов снаружи дома предусмотрен вентзазор. По нему движется воздух, который поступает снизу стены из окружающего пространства и выходит сверху обратно в атмосферу. Глухая заделка вентзазоров с какой-либо из сторон не допустима. Иначе вместо вензазора получается замкнутая воздушная полость.

В вентиляционный зазор могут проникать, осы, мыши, мелкие птицы и строить там гнёзда, нарушая тем самым характеристики стены. Поэтому рекомендуется предусмотреть защиту, на этапе её строительства или ремонта.

Есть несколько вариантов защиты стены от грызунов, птиц и насекомых, рассмотрим их.

1. Защита с помощью металлических сеток и листового метала с мелкими отверстиями. Лучше использовать нержавеющий метал, который не будет подвергаться коррозии. Сетку или полоски метала крепят снизу и сверху стены за ОСП листами, чтобы они не влияли на внешний вид дома.

2. Малярная сетка. Отличается от предыдущего варианта низкой ценой и меньшей прочностью.

3. Перфорированный фасадный материал в нижней и верхней части стены. Например, в случае сайдинга это перфорированные софиты.

Решетки или сетки монтируют на входе и выходе вентиляционных зазоров.

После монтажа ОСБ листов можно приступать к заделке швов и дальнейшей отделке. О том как правильно заделывать зазоры, какой материал заделки и в каких случаях выбирать можно узнать в отдельной статье: правильная заделка стыков ОСБ.

Изучите эти 4 метода установки

В течение срока службы здания подвергаются многочисленным нагрузкам, включая ветровые и сейсмические нагрузки, а также тепловое расширение и сжатие. При проектировании конструкции важно учитывать, могут ли конструкция и ее материалы выдерживать нагрузки в течение предполагаемого срока службы здания.

В этом сообщении блога обсуждается, как учитывать ветровую нагрузку и силы сдвига, воздействующие на здание при использовании гипсовой панели, установленной поверх деревянного каркаса.

Смягчение напряжения в вашем деревянном каркасе

Сдвиг может иметь несколько различных значений в строительной отрасли. Для целей этого поста мы будем использовать «сдвиг» для обозначения поперечной силы, которая действует на стены во время ветра. Распространенным подходом к компенсации сдвигающих усилий, воздействующих на здание, является обшивка наружных стен фанерой или ориентированно-стружечными плитами (OSB). Фанера и ОСП выдерживают более высокие значения сдвига по сравнению с деревянным каркасом, однако они являются отличным источником распространения огня. В качестве альтернативы, гипсовая обшивка является идеальным материалом для защиты от огня в оболочке здания и для обеспечения высоких значений сдвига по деревянному каркасу.

Методы крепления гипсовой обшивки к деревянному каркасу

Следующие методы крепления гипсовой обшивки к деревянному каркасу являются отраслевыми рекомендациями для соблюдения требований норм относительно значений сдвига стеновых систем. В конечном счете, зарегистрированный инженер должен утвердить эти проектные конфигурации для использования в конкретном проекте и сослаться на Руководство по проектированию 7 Американского общества инженеров-строителей (ASCE). . Во время установки монтажник покрывает деревянные детали гипсовой обшивкой. Хотя этот метод прост в реализации, он может быть непомерно дорогим, поскольку требует двух слоев обшивки снаружи здания.

Способ 2: Установите диагональный брусок в вырез, сделанный в раме. Согласно Международному жилищному кодексу, раскосы должны располагаться под углом от 45 до 60 градусов. Этот метод экономичен, потому что для него требуется только один дополнительный кусок пиломатериала, циркулярная пила и меловая веревка — материалы, которые обычно можно найти на стройплощадке.

Метод 3: Третий метод можно использовать в стенах с деревянным каркасом и стойками размером 2 x 6 дюймов или больше. Коробка изготовлена ​​из пиломатериалов размером 2 x 4 дюйма, обшита ОСП и утоплена в пустой полости стойки. Утопленная коробка создает гладкую непрерывную поверхность для внутренней гипсокартонной и внешней гипсовой обшивки. Инженер должен спроектировать врезные стеновые панели, указать требуемое количество и продиктовать их размещение. При правильном проектировании встроенные сдвиговые панели обеспечат достаточную устойчивость к боковой нагрузке, чтобы приспособиться ко всем ветровым и сейсмическим зонам.

Метод 4: В этом методе используется диагональная металлическая обвязка, которую можно приобрести у различных производителей. Существует три типа металлической обвязки: плоская, Т-образная и Г-образная. Все три типа могут быть установлены от верхней плиты до подошвы через вертикальные элементы каркаса. Кроме того, поверх каркаса можно установить плоскую обвязку. Обвязка Т-профиля и Г-профиля должна быть установлена ​​в диагональном вырезе в каркасе.

При установке гипсовой обшивки на деревянный каркас все четыре метода крепления помогают зданию выдержать испытание временем, защищая при этом от структурных повреждений, проникновения влаги и распространения огня. Работайте с профессиональным дизайнером, чтобы убедиться, что вы выбрали лучший подход для вашего конкретного проекта.
