Устройство и правильный монтаж обвязки и половых лаг в каркасном доме

13 ноября 2017г.

Обвязка и половые лаги в каркасном доме

Возведение каркасного дома является ответственным процессом, каждый этап которого имеет большое значение для получения положительного результата в целом. Невыполнение определенных строительных правил, несоблюдение технологии и последовательности во время монтажа может привести к большим проблемам и значительным финансовым затратам в последующей эксплуатации всего строения.

Правильная последовательность монтажа обвязки во многом зависит от типа фундамента. Рассмотрим процесс выполнения нижней обвязки на примере свайного (металлические, железобетонные сваи) фундамента. Благодаря быстроте сооружения, длительному сроку службы и доступной цене, данный вид фундаментов получил широкое распространение.

Виды обвязки, материалы и конструктивные решения

Нижняя обвязка конструктивно может выполняться из бруса, сплоченной доски или бревна. Так как древесина, из которой выполняется нижняя обвязка, в процессе эксплуатации будет подвергаться значительным нагрузкам, стоит подбирать для его создания качественный материал.

Предпочтение лучше отдать пиломатериалу хвойных пород (сосна, ель, пихта, лиственница), так как наличие в древесине природных смолистых веществ создает дополнительный барьер для процессов гниения, образования плесени, грибка и уменьшает ее гигроскопичность. Также доступность и относительно невысокая цена данных пород древесины являются дополнительным критерием для покупки.

Рис.1 Хвойные породы деревьев

Рассмотрим подробнее виды обвязки:

1. В случае применения бруса используют не строганный пиломатериал различного сечения (150х150мм, 200х150мм, 200х200мм). Этот пиломатериал имеет строгие размеры, его проще монтировать, а значительное по размерам сечение обеспечивает стойкую к нагрузкам опору. В то же время, он подвержен растрескиванию и короблению.
2. В обвязке из досок такие дефекты в значительной мере предотвращаются. Сплоченная доска хорошо выдерживает нагрузки с течением времени и обеспечивает хорошую плоскость, процесс усушки компенсируется многослойностью конструкции. Доска подходит также различного сечения (150х50мм, 200х50мм).
3. Применение бревна в качестве материала для обвязки уменьшает затраты, бревно выдерживает значительные нагрузки, а большая масса способствует повышению устойчивости и надежности всей конструкции. Минусами являются неправильная геометрия, сложность монтажа и крепления на фундаменте. Данный вид обвязки практически не применяется.

Правильный монтаж – надежная конструкция

Нижняя обвязка является необходимым элементом для создания надежного соединения между фундаментом, стенами и лагами пола. А также необходима для возведения ровной площадки, принятия и равномерного распределения всей нагрузки от конструкций дома.

При монтаже следует придерживаться определенных правил:

1. предварительно на элементы фундамента укладывается гидроизоляция;
2. брус (доска) должен быть откалиброван с большой точностью и подобран по размеру;
3. обязательна обработка антисептиками для исключения процесса гниения материала;
4. обвязка должна иметь строго горизонтальную плоскость для исключения неравномерности нагрузки;

Поэтапное устройство обвязки из бруса (150х150мм).

1)Обвязочный брус запиливается в размер в соответствии с планом обвязки фундамента. Затем каждый брус торцуется в свой узел.

Рис.2 Узлы соединения обвязочного бруса

2)Далее брус раскладывается на фундамент и проверяются диагональные размеры.

3)Выполняется крепеж всех узлов между собой (гвозди 150-200мм).

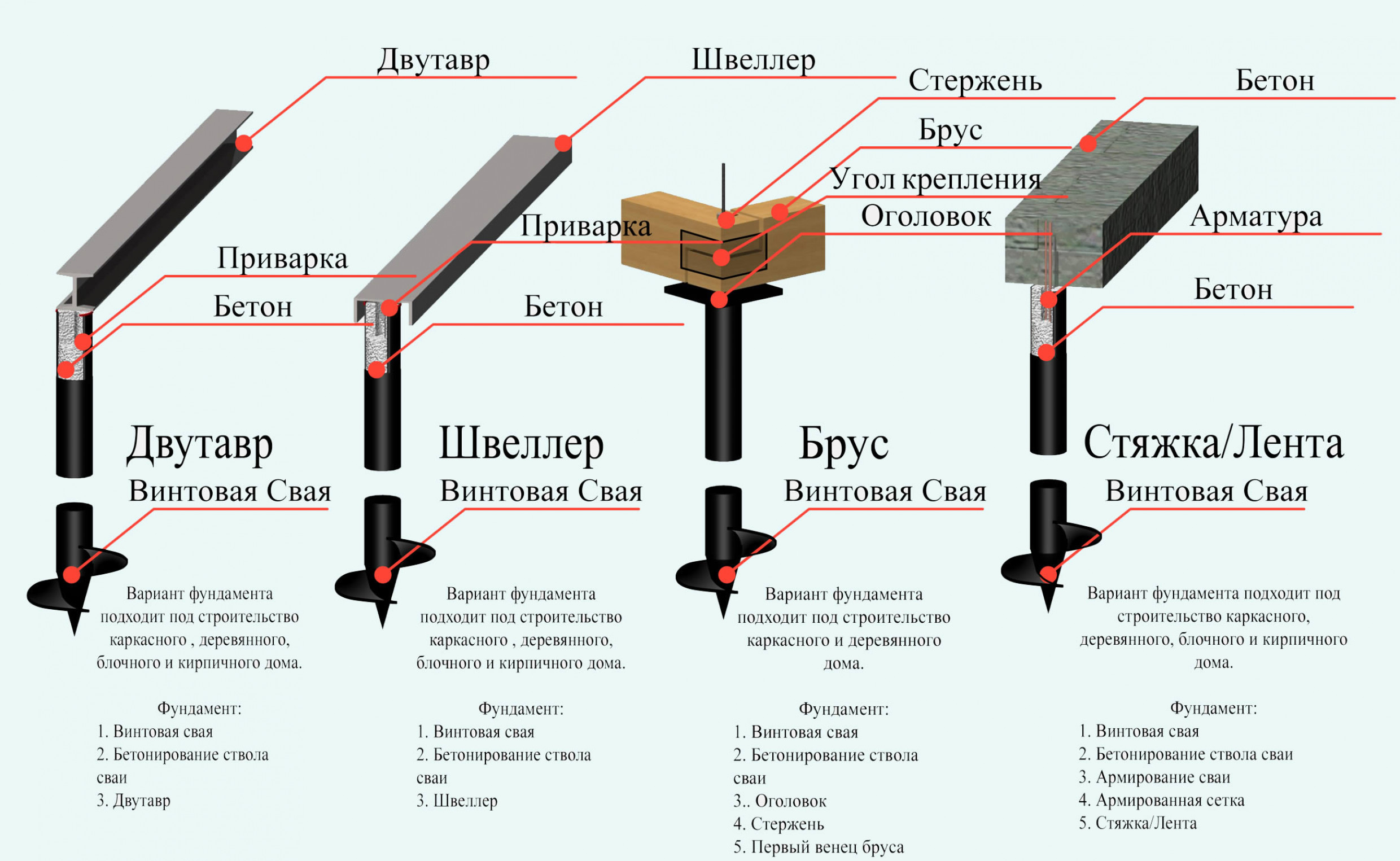

4)И, наконец, выполняется крепеж обвязки к фундаменту (к оголовку сваи). В качестве крепежа используются анкерные болты или резьбовые шпильки.

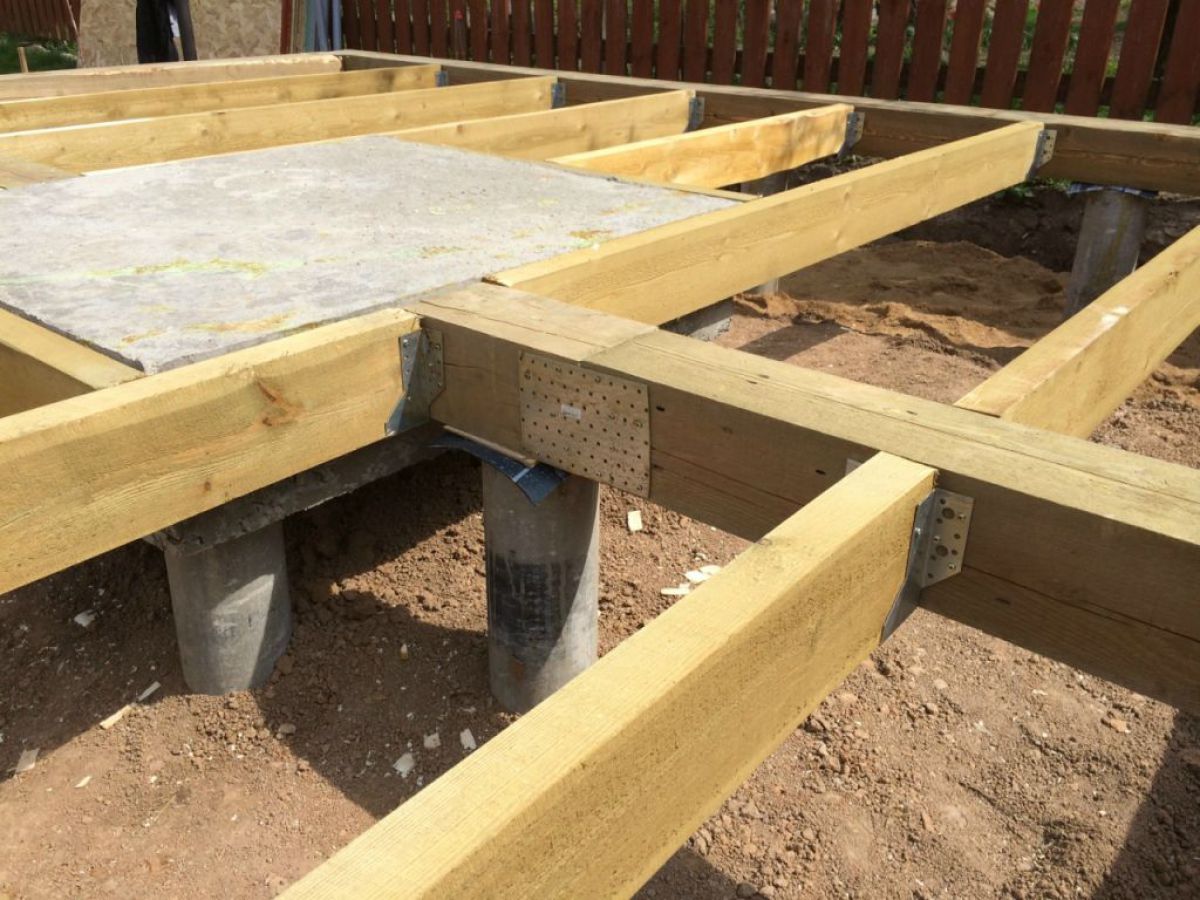

Рис.3 Обвязка из бруса на свайном фундаменте

Поэтапное устройство обвязки из сплоченных досок (50х150мм).

1)Сборка нижней обвязки из досок начинается с периметра (крайних досок). Доски запиливаются в соответствии с планом обвязки, торцы соединяются между собой гвоздями.

2)После укладки крайних досок на фундамент, проверяются диагональные размеры.

3)Далее набираются остальные доски. Каждая доска пилится в размер и торцуется в свой узел. Все доски соединяются между собой гвоздями.

4)Для большей прочности доски стягиваются между собой шпильками.

Рис.4 Основные узлы соединения обвязки из доски

5)Выполняется крепеж обвязки к фундаменту (к оголовку сваи). В качестве крепежа используются анкерные болты или резьбовые шпильки.

Рис.5 Обвязка из доски на свайном фундаменте

Лаги пола: материалы, особенности работ

Для организации и монтажа чернового пола, чистового покрытия и утепления применяют половые лаги. Они представляют собой продольные балки определенного размера, выполненные из различных материалов. Наиболее применимыми являются лаги из древесины. Для деревянных лаг при строительстве каркасного дома можно использовать древесину хвойных пород (сосна, ель, пихта, лиственница). Древесина лаг не должна иметь видимых дефектов, расслоений, поперечных трещин и большого количества сучков.

Размеры бруса (50х150мм, 100х150мм, 50х200мм и др.) и шаг между ними зависят от величины пролета нижней обвязки, нагрузки и размера утеплителя.

Если вы планируете строительство дома своими силами, то вам помогут калькуляторы расчета балок, где можно подобрать оптимальные размеры, шаг и материал балок.

Обязательным условием при монтаже системы лаг является их расположение в одной плоскости, которое проверяется контрольной рейкой. Также желательна обработка антисептиком для исключения процесса гниения материала.

Существует несколько вариантов крепления лаг к нижней обвязке:

1)С опорой на брусок. На обвязку крепится брусок, расположенный в нижней части, на который опирается конец лаги. При этом способе необходимо дополнительное крепление лаги к обвязке, поскольку брусок — лишь опора, связки с брусом он не создает.

2)С использованием металлических пластин, уголков. В этом случае имеется надежное соединение торца лаги с брусом обвязки, но опоры снизу не имеется, лага «висит» на металлической детали.

3)Установка поверх обвязки с непосредственной опорой на нее. Такой способ позволяет надежно связать лагу с обвязкой, создать качественную опору и соединение. При этом монтаж стоек каркаса стены потребует наличия дополнительной связки поверх лаг.

На практике чаще всего используют третий способ, либо совмещают два первых — используют опорный брусок и металлические соединительные элементы одновременно. Это максимально усиливает соединение лаг и обвязки, позволяет более точно выдержать плоскость чернового пола и упрощает процесс установки лаг.

Поэтапный монтаж половых лаг (50х200мм).

1)На основании плана перекрытий, выполняется монтаж фасадных или торцевых досок (служат для фиксации лаг в вертикальном положении и разметки положения лаг). Доски устанавливаются на ребро и выравниваются по внешнему краю обвязки.

2)Крепление досок осуществляется под углом гвоздями (100-120мм) или с помощью уголков и саморезов.

Рис.6 Установка фасадной доски на обвязку

3)После выполнения разметки, выполняется монтаж самих лаг, шаг которых рассчитывается в зависимости от нагрузки и величины пролетов.

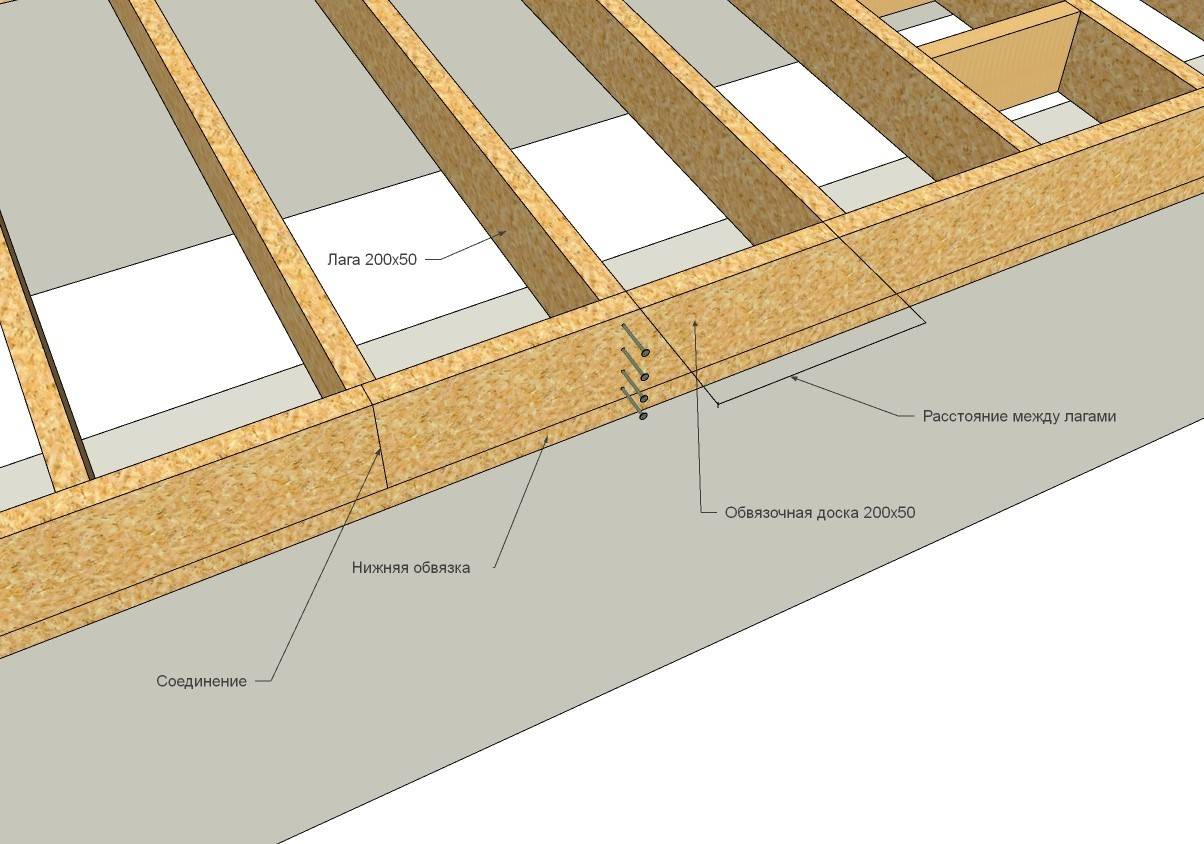

Рис.7 Монтаж половых лаг на обвязку

Рис.8 Расстояние между лагами для удобного монтажа утеплителя

4)Крепление лаг выполняется при помощи гвоздей.

5)После установки лаг, осуществляется монтаж распорок (перемычек) или поперечных элементов жесткости. Устанавливаются для того, чтобы зафиксировать вертикальное положение лаг и распределить точечную нагрузку на лагу пола между двумя соседними.

Рис.9 Устройство перемычек (элементов жесткости)

6)Возможно расположение перемычек в шахматном порядке для удобства монтажа. Главное, чтобы они были плотно сбиты.

Рис.10 Более удобное расположение перемычек

7)Также устанавливаются перемычки, которые поддерживают наружную стену (стена, которая стоит параллельно следующей лаге) и перемычки, поддерживающие ненесущие перегородки (в дальнейшем перегородки будут установлены на них).

8)Крепление перемычек также выполняется при помощи гвоздей.

Соблюдение этих несложных правил гарантирует правильную сборку цокольного перекрытия, которое послужит надежной связкой для пола, стен и фундамента и обеспечит долгую службу всех элементов каркасного дома.

Рис.11 Готовое цокольное перекрытие

Чем обработать нижнюю обвязку и первый венец дома из бруса ⋆ Моё Поместье

Во все времена перед строителями деревянных домов стояла одна и та же проблема, так называемая проблема нижней обвязки дома и венца.   Именно первый венец дома практически полностью определяет его долговечность, а выбор древесины для его устройства или методов его обработки составлял секрет хорошего плотника. Сегодня эти секреты уже таковыми не являются и в данной статье мы рассмотрим как правильно выбрать дерево для нижнего венца садового или дачного домика и как правильно его обработать, для того чтобы этот домик служил не один десяток лет.

Выбор дерева для нижней обвязки и первого венца

С выбором дерева вопрос достаточно прост – это лиственница. Тот, кто может себе позволить сделать нижний венецдачного домика из этого дерева будет избавлен от дальнейших проблем с его долговечностью. Дело в том, что лиственница, даже находясь полностью в воде, со временем становится только крепче. Об этом свойстве лиственницы знали даже строители Венеции. Сваи домов этого города, который почти полностью находится в воде, сделаны как раз из лиственницы и служат уже сотни лет.

Правила устройства и обработки нижней обвязки и первого венца

Если найти лиственницу для укладки первого венца садового домика не удается, то для других пород дерева стоит обратить внимание на основные правила устройства венца и его обработки, к которым относятся следующие

• гидроизоляция от фундамента;
• отсечение атмосферной влаги с помощью отливов;
• обработка поверхности антисептическими препаратами;
• обработка торцов.

Гидроизоляция фундамента – половина успеха

Одним из главных требований при укладке первого бревна или бруса на фундамент садового, дачного домика или бани, является гидроизоляция этого бревна от верхней части фундамента. Обычно строители применяют для этой цели рубероид, но его срок службы не превышает 5 лет и долговечность нижнего бревна или бруса при такой изоляции вызывает обоснованные сомнения. Лучшим вариантом для этой цели будет Техноэласт или Унифлекс, или их более экономичный вариант – Бикрост. Срок службы этих многослойных покрытий намного превышает срок службы рубероида.

Вторая задача, которая стоит перед строителями дома, состоит в отсечении атмосферной влаги непосредственно от места касания нижнего бревна или бруса и фундамента. В случае неприятия таких мер, гидроизоляция бревна от фундамента просто теряет смысл. Решение этой проблемы трудностей не несет, достаточно поставить широкие отливы по всему периметру дачного домика или бани.

Отдельно остановимся на привычке многих строителей подкладывать под нижний венец мох. Антисептические его свойства известны давно и кажется, что его применение в данном случае оправдано. Однако при этом упускается из вида трубчатая структура мха и его же свойство набирать внутрь себя влагу из атмосферы в дождливые периоды года. Автору видится, что данное его свойство перечеркивает его положительные качества, и применение мха для дополнительной изоляции бревна или бруса от фундамента, видится не совсем оправданным.

Секреты обработки нижней обвязки дома и первого венца

Существует масса народных средств и способов обработки нижних венцов, как то льняное масло, медный купорос, воск, отработанное масло и т.д. Все эти способы имеют право на жизнь, однако достижения химии последних лет сводят на нет все положительные свойства народных способов. При этом стоит отметить, что промышленные материалы для обработки сруба часто имеют в своих составах некоторые составляющие народных средств. Использование креозота для обработки нижних венцов, не является предметом рассмотрения данной статьи, ввиду его безусловной вредности для здоровья.

От качества обработки нижнего венца напрямую зависит долговечность дома, а значит, подойти к данному вопросу следует ответственно. На рынке сегодня присутствует масса отечественных и зарубежных средств, при этом зарубежные существенно превосходят отечественные по цене. Данная особенность ведет к частой подделке этих средств и хозяину дома будут очень обидно, если он потратит дополнительные деньги, но при этом не получит искомого эффекта. Ещё отметим, что рассмотрение антисептиков мы будем проводить на примере отечественной фирмы Сенеж, как самой известной в настоящее время. Найти аналоги у других известных и заслуженных производителей, таких как Рогнеда или Неомид, читателю не составит труда самостоятельно.

Рассматривая ряд антисептиков для защиты нижних венцов садового или дачного домика, владельцам стоит обратить внимание на такой ряд антисептиков, как консервирующие антисептики. Они предназначены именно для долговременной защиты дерева в сложных условиях эксплуатации. Примером таких средств являются Сенеж Ультра, Сенеж Био и Сенеж Импра. Все они дают надежную защиту на период 30-35 лет, но имеют один недостаток – они не бесцветные. Дерево, покрытое ими, имеет зеленоватый или желтоватый цвет. От данного недостатка избавлен Сенеж ЭкоБио, при этом срок защиты дерева такой же, как и у ранее перечисленных.
