инструменты, правила и порядок выполнения работ

Капитальный или косметический ремонт в жилой комнате, административном офисе сопровождается частичной/полной заменой электрической проводки. Нередко возникает потребность в установке новых точек, розеток, выключателей. Причины бывают разными. Основные – упрощение процессов подключения и эксплуатации бытовой техники, электронной аппаратуры, исключение необходимости размещения удлинителей и разветвителей.

В идеале провода стараются спрятать внутри стен: в специальных штробах, кабель-каналах (металлических/пластиковых коробах). Штробление стен под проводку – первое, что нужно сделать перед монтажом новых проводов или заменой устаревшего кабеля.

Выполнить штробление можно самостоятельно без помощи профессиональных специалистов, но придется учесть целый ряд нюансов, связанных с организацией проводки и протеканием данного процесса. Также понадобится специальное оборудование.

Содержание

• Порядок работ и правила расположения штроб
  • Правила прокладки штроб своими руками
  • Особенности железобетонных стен
• Нормы и ограничения при штроблении стен под проводку
• Подготовка стен перед штроблением
• Выбираем инструмент для работы
  • Зубило и молоток
  • Болгарка (УШМ)
  • Дрель
  • Перфоратор
  • Штроборез
• Конкретные особенности штробления
  • Чем делать штробы в древесине
  • Чем проделать канавки под проводку в газобетоне
  • Штробление стен из кирпича
  • Штробление гипсокартона
  • Штроба в кафельном полу
  • Нюансы с несущими стенами
  • Штробление стен под кондиционер
• Как замаскировать штробы с проводкой

Порядок работ и правила расположения штроб

Подготовительный этап включает составление плана для будущей прокладки кабеля. Руководствуйтесь следующей пошаговой инструкцией:

1. Выберите месторасположение выключателей, розеток и стационарных светильников, к которым будут прокладываться провода. К последним относятся потолочные люстры, встроенные лампы, настенные бра.
2. Создайте схему построения проводки: нужно четко понимать, откуда и куда будут идти провода, питающие электрические установки.
3. Созданную схему следует отобразить на стенах и потолке. Пригодится простой карандаш или яркий маркер. Отметьте точки расположения перечисленных выше приборов, проведите от каждого вертикальные линии, перпендикулярные смежной плоскости (или горизонтальные для потолочных люстр и встроенных светильников).
4. В местах соприкосновения линий нужно установить распределительные боксы. В каждой комнате должна быть минимум одна распаечная коробка. Все они соединяются по горизонтальной плоскости и подключаются к электрическому шкафу.

5. Во всех точках, где будут сверлиться отверстия для электроустановочных изделий и проводов, не должно быть прочей проводки (например, старой). Чтобы убедиться в отсутствии, воспользуйтесь специальным детектором проводки. Если рядом есть электрическая линия или каркас, то сдвиньте его, внеся изменения в структурный план проводки.
6. Когда все будет перенесено на стены и потолок с учетом корректировок, то можно переходить к штроблению стен. Для начала изготавливаются отверстия для коробок, используемых для крепления розеток и распределительных боксов. Затем они соединяются штробами (канавками).
7. Когда все будет подготовлено под установку проводки, необходимо выполнить замеры и перенести их в план.

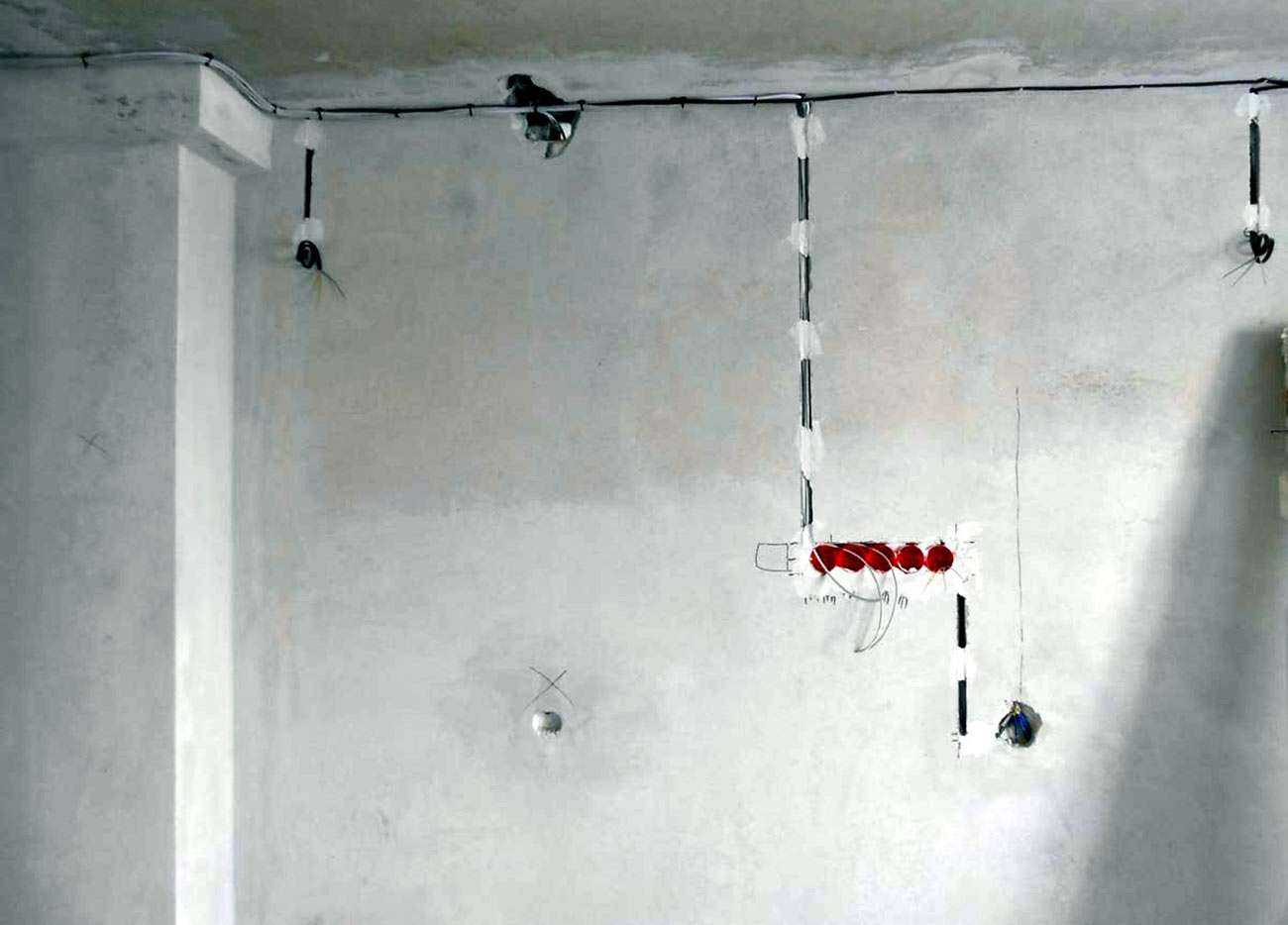

Затем можно переходить к процессам укладки и фиксации кабеля внутри штроб. Не будет лишним перед монтажом повторно убедиться в целостности изделия (изоляции). Затем данная проверка повторяется после завершения прокладки. Подойдет специальный прибор мегаомметр или обычный тестер, используемый для прозвона жил. Затем штробы заделываются цементным раствором и кабель обязательно повторно прозванивается тестером.

Правила прокладки штроб своими руками

Вбивая в стену гвоздь для размещения зеркала, полки или картины, предварительно убедитесь в отсутствии спрятанных проводов. Если это делается в новой квартире или доме родственника, то на руках вряд ли будет документальная регистрация проводки со схемой расположения кабеля. Поэтому приняты определенные правила и нормы. Профессиональный электрик, глядя на розетку или выключатель, мысленно определит, где располагаются провода, питающие устройство. Благодаря этому он избежит нарушения целостности проводки, когда будет вбивать в стену гвоздь.

Планируя расположение штроб под кабель, соблюдайте простые правила:

1. Канавки должны быть расположены строго перпендикулярно стенам и потолку – по горизонтали и вертикали. Наклонные участки проводки могут размещаться исключительно на мансардных этажах, где параллельно кровле установлены скосы. В остальных случаях – строго поперек или вдоль стен.
2. Размещайте штробы без пересечения друг с другом.
3. Размещая проводку под потолком, двигаясь от угла между плитой перекрытия и стеной, нужно делать отступ 150-200 мм.
4. Отступ от другого угла, дверных и оконных проемов должен составлять не менее 100 мм.
5. Средний отступ от канализационных и водопроводных труб, газовых линий равняется 500 мм.

Средняя глубина штробы равняется 20 мм, а ширина напрямую зависит от числа и габаритов прокладываемых проводов. Однако обычно габаритный размер составляет 20-25 мм. Соблюдение этих правил – обязательное и достаточное условие для выполнения качественного и технически грамотного штробления стен.

Особенности железобетонных стен

Перечисленные ранее правила являются универсальными независимо от материалов, из которых сделаны стены. В зависимости от структуры поверхности добавляются определенные особенности. В железобетонных изделиях имеется арматура, которую категорически нельзя разрезать.

Габаритные размеры будущей штробы напрямую зависят от глубины залегания арматуры в железобетонных блоках. Для поиска металлического каркаса подойдет обычный детектор проводов. Редко для панельных домов делают малые углубления, затем проводка в большей степени прячется не внутри стены, а под толстым слоем шпаклевки (штукатурки).

Второй вариант – воспользоваться методом открытой прокладки, закрепив вдоль стен и потолка кабель-каналы или выбрав ретро-проводку. Штробить железобетонные стены допускается при наличии специального разрешения, выдающегося проектной организацией, занимавшейся конструированием жилого здания.

Нормы и ограничения при штроблении стен под проводку

Не стоит брать инструмент в руки и дробить стену прежде, чем будут выполнены подготовительные процедуры. Убедитесь, что не переборщили с количеством розеток, выключателей и других точек. Наличие каждого устройства должно быть необходимым. Размещать десять розеток на одной стене «просто так» не имеет смысла. Нужно учесть материал изготовления стены и соответственно подобрать необходимый инструмент.

В СНиП 3.05.06-85 прописаны нормативные документы, которые важно учитывать при распределении кабеля по стенам. В идеале требуется основательно изучить их, чтобы впоследствии не заниматься повторным ремонтом.

Основные пункты из правил:

1. Горизонтальное и вертикальное расположение штроб, отсутствие косых линий за малыми исключениями (например, на мансарде).
2. Максимально один поворот штробы, соединяющей две ближайшие точки, поскольку провод изгибается, что приводит к незначительному перегреву. Наличие двух и более мест перегрева приведет к возникновению опасной ситуации.
3. Максимальная ширина штробы составляет 30, глубина – 25-26 мм. Общая протяженность кабельной трассы, идущей через штробы, от распределительного бокса до той или иной точки должна быть не более 3 м.
4. Отступ от батареи и газовых труб – 400 мм (хотя мы рекомендуем увеличить его минимум до 500), двери – 100, потолка и пола – 10 мм.
5. Запрещается штробить внутренние несущие стены. Штроба максимальной глубины, указанной выше, не окажет негативного воздействия на внешнюю часть несущей стены, но для перегородок в квартире обязательно специальное разрешение. Особенно актуален этот вопрос для домов панельного типа. Особо осторожным нужно быть при штроблении стен на первом этаже жилого здания с двумя ярусами или более, поскольку помимо крыши стены держат и остальную часть конструкции.

6. Исключайте штробление в железобетонных конструкциях, что может привести к разрушению ее целостности и потере прочности. Если есть острая необходимость, то придется обойтись малыми канавками или воспользоваться кабель-каналами, расположенными на поверхности стены.
7. Делая штробы на потолке, рассчитайте кратчайший путь к осветительному прибору, и проложите его.
8. Запрещается штробить напольные перекрытия. Если требуется размещение проводки по полу, то лучшее решение – спрятать кабель в бетонной стяжке. С другой стороны, старайтесь избегать даже этого: представьте последствия, если перегорит кабель в полу.
9. Легче проштробить кирпичные стены, сложнее – бетонные. Отсюда и нужно отталкиваться при выборе инструмента.
10. Защищайте дыхательные пути специальной маской или респиратором.

Совет! Штробление сопровождается сильным шумом, а за счет того, что процесс затрагивает стены, вибрация лишь усиливает данный эффект. Вас будут слышать все соседи по дому, поэтому процесс выполняйте исключительно в установленное для данных работ время (обычно с 10 до 17 часов).

Подготовка стен перед штроблением

Выше писалось: перед штроблением стены убедитесь в отсутствии спрятанных в ней проводов. Для этого понадобится специальное устройство – детектор. С его помощью можно узнать точное расположение старого кабеля. Делается это для повышения безопасности, чтобы исключить попадания рабочей поверхности электроинструмента на оголенный провод под напряжением. Последствия могут быть катастрофическими.

На стене указываются линии, по которым будут проходить штробы. Причем начинать разметку рекомендуем с распределительного бокса, двигаясь к выключателям, розеткам и другим источникам. Прежде чем начинать штробление, закройте дверные проемы, зажав между дверью и коробкой влажные тряпки. Это позволит избежать распространения пыли по всему дому.

Выбираем инструмент для работы

Штробление стен можно выполнять разными инструментами. Это могут быть зубило с молотком, болгарка или перфоратор со определенными насадками либо специально предназначенный для этого штроборез. При эксплуатации последнего прибора вы рискуете понести серьезные финансовые затраты, но зато проделанные канавки получатся идеальными.

Стоимость работ при использовании перфоратора будет средней, при этом сам процесс занимает минимум времени. Болгарка способна создать ровные штробы, но оставляет после себя много мусора. Наконец, самый дешевый метод связан с применением молотка и зубила. Тем не менее, дешевизна – единственное достоинство данного подхода.

Выбор конкретного инструмента связан с индивидуальными предпочтениями мастера и хозяев дома, а также возможностями. В идеале это должен быть качественный инструмент, позволяющий создать ровную штробу, что исключит потенциальное переделывание.

Зубило и молоток

Для бетонной стены молоток с зубилом абсолютно бесполезны. Это очень крепкий материал, поэтому и стены будут настолько прочными, что ручным инструментом их попросту не пробить. А вот для кирпичной стены молоток и зубило будут едва не самым оптимальным вариантом.

Руководствуйтесь следующей схемой выполнения работ:

1. Разметьте углубления, указав оба края будущей канавки.
2. Зубило следует устанавливать не вдоль, а поперек штробы, а затем постепенно вбивать молотком в стену.
3. Штроба углубляется слоями на 20-25 мм.

После завершения штробирования стен нужно зачистить получившиеся канавки. Покройте поверхность штроб специальным грунтом. Когда тот высохнет, в канаве укладывается провода, затем нужно спрятать их под слоем штукатурки. Использовать зубило и молоток для штробирования опасно, поскольку требуется определенный навык работ. Самостоятельно выполнять данную процедуру нужно современными и профессиональными приборами.

Болгарка (УШМ)

Еще один не менее популярный инструмент, используемый для штробирования стен, – болгарка. Особых сложностей при эксплуатации прибора нет. Для начала подготовьте диск со специальным алмазным напылением. Такое полотно требуется в том случае, если стена изготовлена из бетона. Алмазный диск характеризуется высокой прочностью и долговечностью, благодаря чему процесс штробления протекает гораздо быстрее.

Для начала прорежьте болгаркой две полосы по участку стены вдоль размеченных линий. Эти прорези должны размещаться параллельно друг другу на расстоянии около 20 мм. Но одной болгарки мало: после прорезей нужно будет воспользоваться перфоратором, чтобы избавиться от той части стены, которая расположена между ними. Затем можно сразу укладывать проводку в получившиеся штробы, после чего заделывать их штукатуркой.

Совет! Глубину канавок подбирают таким образом, чтобы процесс оштукатуривания не вызывал дискомфорта и неудобств. Спрятав провод под отделочным слоем на хорошую глубину, вам будет проще отделывать стены.

Дрель

Для штробирования стен под проводку могут использоваться и другие альтернативные инструменты, например, дрель. Придется взять толстое сверло, устанавливаемое в патрон, и высверлить несколько отверстий в один ряд на определенном расстоянии друг от друга. Глубина каждого отверстия – до 20 мм, поэтому много времени не уйдет. Для упрощенного контроля глубины отверстий на сверле нужно наклеить полоску цветной ленты, которая не должна будет уходить в стену. Сверление прекращайте заблаговременно до того, как полоска доберется до стены.

Из расположенных в ряд отверстий нужно создать цельную штробу. Для этого подойдут зубило с молотком или болгарка (УШМ).

Перфоратор

При эксплуатации перфоратора для проделывания штроб достигается максимальная экономия финансовых средств и времени. Подготовительный этап одинаков независимо от выбранного инструмента, а выполнение штробирования является максимально простым. Для начала убедитесь в отсутствии старого кабеля. Если детектор обнаружит провод, то его следует удалить, предварительно отключив от распределительной коробки.

Далее выполняется разметка стены: линии, указывающие на расположение и направление штроб между распределительной коробкой и розетками. Двери и окна нужно занавесить, а промежутки между коробками, дверным или оконным полотном – заткнуть смоченной тряпкой.

При помощи перфоратора просверлите несколько отверстий вдоль размеченной области. Расстояние между каждым отверстием должно составлять до 15 мм. В принципе, процесс ничем не отличается от применения дрели, только вот перфоратор является более надежным и мощным инструментом. Затем перфоратор переключают на второй режим работы, используемый для создания штроб. Для этого меняется рабочая насадка. В данном режиме работы перфоратора все отверстия соединяются между собой, при этом получается цельная канава.

Важно! Не пытайтесь выполнить штробирование напрямую, без проделывания отверстий. Такая работа по силам профессиональным и опытным мастерам, а для новичков рекомендуется проделывать отверстия.

Штроборез

Общий недостаток среди всех перечисленных инструментов, используемых для штробления стен, – огромное количество пыли, которое выделяется в процессе их эксплуатации. Слой пыли может достигать больших размеров, из-за чего вы не сможете полностью очистить помещение даже при применении специального оборудования. Если хотите соблюдать высокий уровень чистоты при выполнении работ, то рекомендуем воспользоваться штроборезом – инструментом, специально предназначенным для подобных процедур.

Внешне прибор похож на обычную болгарку, однако он оснащен специальными алмазными дисками. Аппарат работает при помощи кожуха, используемого для регулирования толщины будущей канавки. Также нужно следить за глубиной штроб. Штроборез соединяется с пылесосом, который затягивает всю выделяемую пыль, благодаря чему в комнате сохранится чистота.

Основной недостаток инструмента – высокая стоимость. Если им нужно воспользоваться одноразово, то будет нецелесообразно покупать новый прибор. Максимум, что вы можете сделать, – одолжить устройство у своего товарища, соседа или арендовать в магазине. Можно изготовить штроборез из обычной болгарки, но у него останется часть недостатков.

Конкретные особенности штробления

Далее мы рассмотрим детально штробление стен из разных материалов.

Чем делать штробы в древесине

Для деревянных стен подходят все вышеперечисленные инструменты за исключением перфоратора. Вместо зубила лучше применить стамеску, но принцип работы остается прежним. Создайте два параллельных пропила на одинаковом расстоянии и удалите древесину между ними с помощью стамески. Также могут использоваться более специфические инструменты:

1. Циркулярная пила позволяет делает ровные штробы, но требуется высокий навык владения прибором. Принцип основан на повторных проходах циркуляркой и постепенном расширении пропила до нужной ширины.
2. Фрезер ручного типа позволяет создать аккуратную канавку. Чтобы это сделать, к стене крепят направляющую планку и вдоль нее ведут инструмент, делая ровное углубление. Затем оно расширяется до нужной ширины. Для такой работы нередко применяют специальную фрезу, но можно справиться обычной насадкой, формирующей паз.

Таким образом, инструментов для штробления древесины больше, как и возможностей сделать это. В идеале нужно выбрать один из перечисленных инструментов, поскольку они предназначены для работ по дереву.

Чем проделать канавки под проводку в газобетоне

В идеале следует использовать ручной штроборез для газобетона, поскольку блоки легко поддаются такой обработке. Инструмент представляет собой металлическую трубку с рукоятью и выступом на другой стороне. Он просто в применении, оставляет после себя минимальное количество пыли. Альтернатива – использование циркулярной пилы или болгарки УШМ, но нужна будет хорошая защита для дыхательных путей.

Есть определенные нюансы. Стены из газобетонных или пенобетонных блоков нередко содержат арматуру, поэтому процесс их штробления требует особого подхода. Перед проделыванием углублений убедитесь, что ваши действия не приведут к снижению прочности и целостности конструкции.

Штробление стен из кирпича

Если нужна прокладка проводки в доме без отделки на стенах, то обычно штробированием не занимаются. Вместо этого на кирпичной стене устанавливается плоский кабель, имеющий жилы необходимого сечения, после чего он прячется под слоем штукатурки толщиной от 30 мм. Этого достаточно для того, чтобы спрятать кабель 3×2,5 или 3×4. Провод большего сечения используется намного реже.

Штробление стен, если оно все-таки требуется, производят любым из перечисленных инструментов. Процесс идентичен созданию углублений в бетонных стенах. Однако кирпич мягче и лучше поддается обработке.

Штробление гипсокартона

Листы гипсокартона очень тонкие, поэтому делать в них штробы невозможно. Обычно кабель прячется под хрупкой конструкцией листа, а единственным вариантом может стать высверливание отверстий, необходимых для установки розетки или посадочного места под выключатель. Делается это при помощи перфоратора.

Штроба в кафельном полу

Кафельная плитка зачастую используется в качестве отделки в ванной комнате или на кухне. Нередко возникает необходимость проделывания штробы в стене. И проблем в этом плане быть не должно: единственный нюанс – требуется установка специальных алмазных кругов на болгарку или штроборез. Чтобы исключить образование трещин в кафельной плитке, избегайте применения перфоратора.

Нюансы с несущими стенами

Перед выполнением ремонта, связанного с прокладкой новой или заменой старой электрической проводки, нужно составить проект. Потребуются утвердительные документы, в которых указывается расположение несущих стен и возможность проделывания в них углублений. В полученном плане четко указано, где, куда и как прокладывать кабель, какой ширины и глубины должны быть штробы и т. д.

Если у вас есть сомнения насчет целесообразности и допустимости проделывания штроб в несущей стене, то попробуйте получить соответствующее разрешение в БТИ. Организация, занимавшаяся проектированием дома, предоставит все документы и уточнит запас прочности здания. Разрешение будет выдано в большинстве случаев.

Штробление стен под кондиционер

Особо габаритные штробы требуются для установки стандартных кондиционеров, состоящих из внутренних и наружных блоков. По ширине штроба должна быть не менее 60, глубине – 50 мм. Это позволит спрятать все медные трубки с утеплительными материалами, провода и гофру, используемую в качестве отвода конденсата.

Как замаскировать штробы с проводкой

Как только штроба будет сделана, а провода – уложены, вам останется заделать канавку и перейти к финальной отделке. Процесс достаточно прост:

1. Углубление очищается от пыли и грязи при помощи строительного пылесоса или веника.
2. Поверхность канавки покрывается слоем грунта. Делается это при помощи обычной кисти.
3. Подождите, когда грунтовка окончательно полимеризуется.
4. Перед заделкой смочите штробу водой.
5. Заделайте углубление при помощи штукатурки или монтажной пены.

В жилых квартирах практически всегда используется скрытая укладка электрической проводки, и лучше всего реализовать этот метод с помощью проделывания штроб. Однако данный процесс не так прост, каким кажется на первый взгляд: подготовьтесь заранее, вызубрив все правила и рекомендации, арендовав или взяв у своего друга подходящий инструмент в зависимости от материала, из которого изготовлены стены.

Не забывайте о том, что делать такие углубления можно далеко не всегда: например, даже не пытайтесь работать при помощи перфоратора на стенах, покрытых гипсокартонными листами. Если есть сомнения, то лучше всего обратиться к профессиональному специалисту.

Как штробить бетонную стену под проводку без пыли

Во время ремонта многие сталкиваются с надобностью смены положения розеток. Следовательно, необходимо штробление стен – вырезание углубленных каналов. Работы не отличаются сложностью, однако потребуется специальное оборудование, а также следует досконально изучить правила и способы штробления. Рассмотрим, как штробить бетонную стену под проводку без пыли

Содержание

• 1 Требования и нормы
• 2 Методы
• 3 Инструменты для штробления
  • 3.1 Что подойдет из арсенала домашнего мастера
  • 3.2 Простой электроинструмент
  • 3.3 Профессиональное оборудование
• 4 Особенности работ с различными материалами
  • 4.1 Бетон и кирпич
  • 4.2 Дерево и газобетон
  • 4.3 Несущие стены
• 5 Как штробить бетонную стену под проводку без пыли поэтапно
• 6 Как замаскировать штробы с проводкой
• 7 Какой инструмент лучше
• 8 Советы и рекомендации

Требования и нормы

Рисунок 1. Штробление бетонной стены

Перед тем, как штробить бетонную стену под проводку без пыли самостоятельно, нужно тщательно подготовиться к работе. Сначала следует рассчитать план разводки, начертив будущее расположение:

• розеток;
• выключателей;
• точек освещения.

Нормативы касательно проводки указаны в СНиП 3.05.06-85. Среди пунктов, на которые нужно обратить особое внимание, числятся:

1. Штроба должна осуществляться горизонтально/вертикально, никаких кривых линий. Единственный случай, когда разрешается отступить от этого правила – штробление в стенках с уклоном. Тогда борозду можно расположить параллельно наклону.
2. Между 2 точками вращать борозду можно 1 раз. Это обусловлено тем, что поворот – это перегиб, и излишнее перекручивание приведет к печальным последствиям.
3. Ширина штробы – 30 мм, глубина – 26 мм.
4. Затрагивать внутреннюю конструкцию нельзя, поскольку это приведет к нарушению каркаса.
5. Кирпич легко поддается штроблению, чем бетон. Это нужно учесть при выборе технологии.
6. Во время работ требуется защитная маска.

Несоблюдение указанных правил и норм грозит владельцу не только санкциями от соответствующих органов, но и может привести к разрушению стен. Поэтому не стоит ставить свою жизнь и жизни близких людей на кон, рискуя самым дорогим, а тщательно следовать инструкциям и правилам.

Методы

Рисунок 2. Штробление перфоратором

Существует 4 способа штробления:

1. Молоток и зубило – пользуется популярностью из-за дешевизны. Среди недостатков стоит отметить длительность работ и кривизну магистралей.
2. Ударная дрель – при применении перфоратора штробы выходят с неровными краями, зато процедура совершается быстро.
3. Болгарка – при работе отмечается много пыли. Однако канавки получаются ровными.
4. Штроборез – главным минусом считается его высокая стоимость. Впрочем, она полностью оправдана эффективностью: углубления получаются ровными, без пыли.

Инструменты для штробления

Главным вопросом при штроблении стен остается выбор правильного инструмента, поскольку именно от него зависит, как будет совершаться штробление.

Что подойдет из арсенала домашнего мастера

Болгарка – проверенный и надежный инструмент, который есть практически в каждом доме. Для ее использования потребуется алмазный диск, чтобы резка получилась точной, не оставив сколов в стенах.

Сначала необходимо смастерить параллельные пропилы, которые будут служить границами. В процессе важно помнить о нормах и размерах штроб. Углубить борозду можно, применяя зубило или перфоратор.

Важно: выбрав болгарку в качестве основного инструмента, следует запастись строительным пылесосом, чтобы потом собрать всю пыль.

Использование болгарки показано на видео ниже:

Работа с применением зубила и молотка выполняется в несколько этапов:

1. Зубилом намечают края штроб.
2. Острие ставят поперек и выбивают кусок стенки.
3. Снимают верхний слой, углубляя канавку.

Простой электроинструмент

Для штробления стен перфоратором потребуется 3 насадки: 2 бура разной длины и лопаточка. Процесс выполнения:

1. В стене сверлят отверстия глубиной 2,5 см, строго придерживаясь намеченной линии. Ее заранее намечают маркером. Дырки должны располагаться в 1,5 см друг от друга.
2. Бур сменяют на лопаточку и проходятся от точки к точке, проделывая канавку.

Важно: сверло следует располагать перпендикулярно к стене.

Профессиональное оборудование

Самым удобным инструментом для штробления признан штроборез. Он оснащен 2 алмазными кругами и специальным кожухом, что обеспечивает аккуратность, быстроту и легкость работ. Края штроб выходят безупречно ровными. Однако стоит такое оборудование недешево.

Особенности работ с различными материалами

Перед началом работ следует определить тип материала стен, поскольку от него зависит то, какой метод штробления будет выбран. Каждый материал имеет свои особенности и нюансы, которые нужно учитывать при штроблении.

Бетон и кирпич

Чтобы проделать углубление в кирпиче, можно воспользоваться следующими инструментами:

• штроборез;
• перфоратор;
• болгарка.

Если кирпич покрыт штукатуркой, то процесс значительно усложнится. Работать придется ручным оборудованием.

Канавки в бетоне можно сделать любым инструментом, кроме молотка и зубило. Эксперты в строительной области уверяют, что лучшим выбором станет перфоратор, однако ровность штроб будет неидеальной.

Дерево и газобетон

Желая провести проводку в дереве, следует помнить, что работы подобного рода в таких строениях запрещены из соображений пожарной безопасности. Стоит задуматься о проведении наружной проводки, а затем прикрыть ее декоративными материалами.

Штробить стены из газобетона можно штроборезом, соблюдая все рекомендации и нормы.

Несущие стены

Несущие стены не должны иметь штроб, поскольку в них располагается арматура, отвечающая за надежность конструкции. Если нарушить это правило, то штробы могут повредить каркас, что приведет к созданию аварийной ситуации.

Как штробить бетонную стену под проводку без пыли поэтапно

Рисунок 3. Штробление без пыли

Перед началом работ следует уточнить некоторые моменты:

• наличие скрытой проводки;
• маршрут ее прокладки;
• материал стен.

Выбрав подходящий метод, следует нанести на поверхность стен разметку, двигаясь к точкам, где будут расположены источники. Перфоратором проделывают углубления по линии будущей проводки. Используя лопаточку, бурят сплошную борозду.

После штробления следует очистить борозду от пыли, прогрунтовать и аккуратно поместить внутрь кабель. Заделать штробу.

Как замаскировать штробы с проводкой

Декорирование штроб обычно совершается при помощи:

• гипсовой штукатурки;
• штукатурной цементной смеси;
• гипсового клея.

Как замаскировать штробу:

1. Борозду очищают от пыли, используя пылесос или другие подручные средства.
2. Обильно смочить кисть грунтовкой, и заделать углубление. Не следует жалеть средства, чтобы потом не пришлось переделывать работу.
3. Когда слой грунтовки высохнет, канавку нужно немного смочить водой.
4. Заделать шов в стене любым декоративным материалом.

Какой инструмент лучше

Идеальным инструментом является штроборез. Среди его достоинств:

• ровность борозд;
• отсутствие пыли;
• скорость выполнения работ.

Отдельно стоит отметить надежность и безопасность инструмента, а также минимальный шум во время работ. Стоимость штробореза довольна высока, однако имеется альтернативное решение: взять инструмент в аренду на недолгий срок.

Советы и рекомендации

Провести качественное и быстрое штробление стен помогут советы мастеров:

1. Если требуется соединить 2 точки, то следует помнить, что штроба в этом случае может иметь только один поворот.
2. Перед работой необходимо очистить стены от обоев, грязи и мусора.
3. Во время работ нужно постоянно проверять размеры будущих штроб.
4. Несущие стены нельзя штробить внутри, но можно снаружи. На первых этажах работы должны проводиться с предельной аккуратностью.

Штробление стен с привлечением профессионала может обойтись владельцу в круглую сумму. Выгоднее заняться этим процессом самостоятельно, заранее подготовив необходимые инструменты и материалы. Каждый может выполнить штробление стен в домашних условиях своими руками, если внимательно следовать инструкции и соблюдать правила.

11 Советы по гидроизоляции бетонных блоков

Фундамент или флигель обычно строят либо из бетонных блоков, либо из монолитного бетона. Оба типа фундаментов и стен имеют свои преимущества — бетонные блоки имеют одинаковый размер, укладывать бетонные блоки иногда проще, чем заливать бетонную стену, а бетонные блоки иногда легче достать, если поблизости нет завода по производству готовых смесей. Еще одним преимуществом является то, что когда стена сделана из блока, она уже затвердела и не требует времени для отверждения.

Однако у бетонных блоков есть недостаток: они более проницаемы для воды и водяного пара, чем заливной бетон. Крайне важно использовать лучшие гидроизоляционные материалы для блочных стен на блоках.

Все бетонные материалы должны быть защищены от проникновения воды, но бетонные блоки и шлакоблоки особенно уязвимы. (Многие люди используют термины бетонные блоки и шлакоблоки как синонимы, но бетонные блоки тяжелее, чем шлакоблоки.) Более крупные поры бетонных блоков по сравнению с заливным бетоном делают бетонные блоки полупроницаемыми. Согласно справочнику ASHRAE, проницаемость бетона (смеси 1:2:4) составляет 3,2 проницаемости на дюйм толщины, тогда как проницаемость стены из литого бетона толщиной от 8 до 10 дюймов составляет от 0,4 до 0,3 проницаемости. Как только влага проникает в блок, она делает поры еще больше, что усиливает цикл повреждения структуры.

Еще одна причина, по которой вам нужна гидроизоляция из цементных блоков, заключается в том, что блоки имеют больше швов и больше областей для герметизации, чем залитый бетонный фундамент или стена. Со всех сторон блоков есть растворные швы — в некотором смысле это просто кирпичи большого размера. Стена реагирует на любую осадку грунта и гидростатическое давление, и со временем на этих участках стыка образуются волосяные трещины. Кроме того, раствор менее прочен, чем бетон, поэтому со временем он изнашивается и вызывает протечки.

О наилучшем методе герметизации стен из бетонных блоков и о наилучшем гидрозатворе из шлакоблоков читайте далее.

1. Нанесение покрытия непосредственно на голую стену

Первая линия защиты – герметик для шлакоблоков. Барьерные системы Airlok Flex компании Polyguard обеспечивают эффективную защиту от утечки воздуха и проникновения влаги. WG означает Weather Guard, а WG LT означает Weather Guard Low Temperatures. Оба покрытия на водной основе проницаемы для воздуха, атмосферных воздействий и пара и наносятся непосредственно на голую сторону блочной стены для простого способа герметизации фундамента из бетонных блоков. Оба покрытия наносятся распылением или валиком, а WG LT подходит для температур до 20° F.

2. Используйте дышащий/проницаемый барьер

Суть применения гидроизоляционных материалов для блочных стен заключается в создании гидрофобного барьера внутри блока и на поверхности блока, отталкивающего влагу и пар. При этом любой влаге, которая находится в блоке, уже нужно уметь находить выход. Для этого вам понадобится проницаемый/дышащий барьер, такой как PolyWall Blue Barrier Liquid Wrap 2300 от Polyguard. Его можно наносить в виде спрея или наносить валиком. Его можно использовать в качестве замены продуктов для домашнего обертывания, поскольку он приклеивается непосредственно к основанию.

3.

Используйте атмосферостойкий эластомерный слой

Если бетонный блок не обработан для отталкивания воды, он может поглощать воду во время дождя или других внешних воздействий. Затем, когда он нагревается, выделяется водяной пар. Это повышает давление внутри стены и создает угрозу конденсации. Избегайте этого, используя самоклеящиеся материалы PolyWall Aluma-Flash Plus. Это продукт толщиной 40 мил с алюминиевым верхним слоем, который обеспечивает защиту от ультрафиолета на срок до двух лет. Это отлично подходит для домов со сложным графиком строительства, который требует, чтобы он был выставлен на некоторое время. Алюминиевая облицовка обеспечивает лучистый барьер.

Для нанесения сначала нанесите на основание жидкий клей, такой как Polyguard 650 LT Liquid Waterproofing Adhesive. Затем нанесите Aluma-Flash и перекройте швы на 2-3 дюйма. Лучше всего нанести на швы полоску герметика для дополнительного слоя защиты. Poly Wall Aluma Flash Plus приклеится к загрунтованной стене и создаст непроницаемый барьер. Если здание немного сдвинется, этот эластомерный материал растянется, а не порвется.

4. Используйте «Розовые штучки»

Когда дело доходит до герметизации фундамента из бетонных блоков, вы можете использовать многие из тех же продуктов, которые вы использовали бы для блочной стены ICF или стены из литого бетона, например «The Pink Stuff», также известную как гидроизоляционная мембрана PolyWall Home Stretch Peel ‘N Stick. На видео выше он используется для МКФ, но его также можно использовать для гидроизоляции заливных или блочных стен. Продукт Peel-n-Stick разработан для использования на ICF, поскольку он не разъедает пенополистирол снаружи блоков ICF. Poly Wall также производит жидкую гидроизоляцию Home Stretch, которая представляет собой эластомерное покрытие, разработанное для гидроизоляции бетонных блоков, сборного железобетона, бетонных блоков кладки (CMU) и других вертикальных поверхностей, где может присутствовать гидростатическое давление. Жидкая мембрана наносится с помощью валика, силового валика или безвоздушного распылителя без необходимости грунтовки стен CMU.

5. Сначала заделайте трещины и заполните пустоты

Перед тем, как приступить к гидроизоляции блочных стен, все пустоты или трещины на поверхности блоков необходимо заполнить и загладить гидравлическим цементом или кладочным герметиком. Дайте цементу высохнуть в течение 24 часов. Используйте PolyWall Blue Barrier Joint Filler 2200 для заполнения пустот и швов в качестве подготовки поверхности перед нанесением гидроизоляции и воздушных барьеров.

6. Установите барьер для воздуха и влаги

Блоковая стена CMU часто требует установки барьера для воздуха и влаги, чтобы обеспечить непрерывный слой вокруг здания и фундамента, который ограничивает движение воздуха — и, следовательно, водяного пара — внутрь и наружу конструкции. Лучший влагозащитный барьер для герметизации стен из бетонных блоков позволяет влаге проникать внутрь, а не застревать, что может вызвать конденсацию внутри конструкции. Барьеры для воздуха и влаги бывают разных составов: листы, самоклеящиеся мембраны, жидкие мембраны и изоляционные плиты. В строительстве из бетонных блоков обычно из стены торчит много проволочных стяжек, что делает воздушный барьер с нанесением жидкости лучшим вариантом для герметизации стен из бетонных блоков.

7. Не наносите герметик для бетонных блоков на окрашенные стены или высолы

Может возникнуть соблазн просто закрасить проблемную стену. Однако это может буквально решить вашу судьбу. Если стены вашего подвала окрашены внутри, краску необходимо будет удалить, прежде чем их можно будет загерметизировать для гидроизоляции. Также перед нанесением герметиков необходимо удалить высолы — белые кристаллические отложения, образующиеся на поверхности влажного бетона. Причина этого в том, что герметики и краски для каменной кладки не будут хорошо держаться на не совсем чистых участках. Запечатывание высолов не избавляет от проблемы, а даже может ее усугубить.

8. Установите дренажные каналы

Если блочная стена, которую вы гидроизолируете, новая, установите наружную дренажную доску, чтобы вода не попадала на стены ниже уровня земли. Если фундаментная стена уже установлена, модернизация этого решения обходится дорого, потому что это требует земляных работ вокруг вашего подвала. Если у вас есть возможность установить его для нового строительства, это отличная профилактическая мера с небольшими затратами по сравнению с возможными последствиями. Если вы используете внешний дренажный канал, установите водонепроницаемую мембрану снаружи стены подвала вместе с ямочной доской, которая будет отводить воду от стены подвала. Еще одним вариантом являются внутренние дренажные каналы. Вы можете установить дренажную плитку, аналогичную наружной, которая проходит внутри стен подвала и отводит воду.

9. Если вы планируете отделывать блоки штукатуркой, сначала не герметизируйте!

При нанесении штукатурки на CMU требуется некоторое количество влаги, чтобы штукатурка прилипла. Если вы сначала загерметизируете, вы ухудшите способность основания развивать эту связь, поэтому вы можете получить штукатурку, которая не будет прилипать.

10. Выбирайте продукты, которые были протестированы вместе

Гидроизоляция часто включает методы, называемые «системами». Это связано с тем, что продукты разрабатываются и тестируются для бесперебойной совместной работы. Избегайте использования разных производителей или разных продуктов; вместо этого выберите один бренд, который производит все продукты, необходимые для успешной установки. Продукты будут проверены на максимальную производительность при совместном использовании.

11. Соберите инструменты и подготовьтесь

Вы хотите быть готовым к работе, когда начнете работу, поэтому соберите все необходимое: каток, распылитель, ведра, чистящие средства и любые другие инструменты, рекомендованные производителем продукта. Обязательно сначала почистите. Если вы наносите герметик для фундамента из бетонных блоков, используйте валик с жесткой щетиной или с ворсом 3/4 дюйма, чтобы убедиться, что продукт проникает во все поры. Помните, что стены из шлакоблока перед герметизацией должны быть чистыми и сухими. Работайте в температурных режимах, которые рекомендует производитель. Заглушите отверстия заполнителем швов или гидравлическим цементом и дайте высохнуть в течение рекомендуемого времени.

Герметизация бетона для его защиты

Использование бетонных блоков для фундаментных стен или надземных стен на некоторых конструкциях имеет много преимуществ. Однако, поскольку бетонные блоки гораздо более проницаемы, чем литой бетон, и поскольку они имеют больше швов, чем бетон, бетонные блоки необходимо обрабатывать и герметизировать. Лучшие гидроизоляционные материалы для бетонных блоков можно наносить вручную, распылять или наносить на загрунтованные стены жидким клеем. Независимо от того, какой метод вы выберете, гидроизоляция стен из бетонных блоков является жизненно важным этапом в процессе строительства.

Нужна помощь, чтобы выяснить, как герметизировать фундамент из бетонных блоков или стену из бетонных блоков? Свяжитесь с Polyguard, чтобы получить консультацию по проекту или заказать образцы продукции.

в бетонную, кирпичную стену или монолит

Содержание статьи:

• Особенности прокладки заглушки для электропроводки
• Как заделать штробы в стене электропроводкой
• Материалы для стробинга
• Инструменты и материалы
• Подготовительные работы
• Этапы основного процесса

Неотъемлемым элементом прокладки скрытой проводки являются штробы. Это специальные каналы (траншеи), сделанные на плитке и стенах, в них укладывают электрические кабели. После монтажа углубления в стенах необходимо заделать с помощью затвердевающей негорючей смеси.

Особенности прокладки заглушки для электропроводки

Штроба в бетоне для электропроводки

Разный материал по-разному ведет себя при штроблении. Больше всего трудностей возникает при изготовлении штроба в бетонных стенах, в этом случае используются штроборез и перфораторы. Если речь идет о кирпичной стене, то без штробления можно обойтись траншем, кабели крепятся к стене дюбелями.

Если требуется предварительное размещение проводки в металлическом кожухе, горизонтальное выдалбивание каналов производится с помощью болгарки или зубила. Кирпичные стены если и крошить, то по шву. Это связано с тем, что раствор из цемента более податлив и мягче кирпича.

Основные правила и особенности штробления:

• Глубина вертикальных траншей не должна превышать 1/3 толщины стены.
• Углубления выполняются строго горизонтально или строго вертикально, уклоны допустимы только при наличии неровных плит дома.
• Глубина горизонтальных канавок не должна быть более 1/6 толщины потолка.

Штробление несущих стен категорически запрещено.

Как заделать штробы в стене с электропроводкой

Чтобы определить, чем лучше закрыть ворота после прокладки проводки, необходимо ознакомиться с особенностями работ в стенах из разных материалов. Для заделки отверстий потребуется краскопульт, емкость для замеса раствора, кельмы, кисть и шпатель.

Бетон

Смачивание каналов штробы перед нанесением грунтовки с последующей заделкой

Перед тем, как приступить к заделке пазов, необходимо тщательно смочить само отверстие и место возле него чистой водой с использованием следующего рабочего инвентаря:

• кусок пенопласта или губки;

распылитель

• ;
• широкая кисть с синтетическим ворсом.

Предварительно траншеи грунтуют и после этого заделывают строительной смесью. Наносится шпателем широкими мазками крест-накрест. После того, как вещество затвердеет, излишки удаляются шпателем из железа. Движения должны быть поглаживающими, плавными. После полного высыхания поверхность шпаклюется.

Кирпич

Крупный план разводки штроб в кирпичной стене

Проведение работ в кирпичных стенах сопровождается большим количеством пыли. Перед заделкой канавок удалите пыль и обработайте рабочую поверхность чистой водой.

Борозды рекомендуется замазать алебастровым или гипсовым раствором. Если канавка глубокая, допустимо использование небольших кусочков камней, смоченных раствором. Далее оставшиеся пустоты аккуратно заполняются раствором с помощью мастерка.

Стена монолитная

Работы в этом случае аналогичны работам в стене из бетона, газобетона. Углубление заполняется вязкой замазкой. Раствор максимально плотно заполняет полость.

При необходимости строительную смесь наносят в несколько подходов. После полного высыхания поверхность выравнивается шпателем.

Материалы для штроб

Перед тем, как покрыть штробы для проводки, необходимо выбрать нужный материал:

• Штукатурка гипсовая. Используется в помещениях с повышенной влажностью, время высыхания 24-26 часов.
• Смесь штукатурная на основе цемента и песка.
• Готовые смеси, например, Волма, Основит и Ротбанд.
• Гипсовый клей, например Perlfix.

Монтажный гипсовый клей

Универсальная гипсовая штукатурка.

Цементная штукатурка

Цементная штукатурка Волма

Важно, чтобы провод был целым и не изолированным в нескольких местах. Крайне не рекомендуется использовать для заделки отверстий монтажную пену или герметики.

Инструменты и материалы

Инструменты и материалы для заделки штробы

Перед началом строительных работ необходимо убедиться, что у вас есть под рукой весь необходимый рабочий арсенал, включая строительные материалы. Для правильной герметизации траншей вам понадобится:

• Емкость для смешивания раствора.
• Несколько металлических шпателей шириной 10-15 см и длиной около 120 см.
• Щетка, подходящая по размеру к канавке.
• Штукатурка строительная или алебастр, предназначенные для надежной фиксации электропроводки.

Если для помещения характерна повышенная влажность, дополнительно рекомендуется приобрести гипсовую штукатурку.

Подготовительные работы

Подготовительные работы включают отключение электропитания и проверку отсутствия напряжения. С готовых канавок удаляют как можно больше пыли и грязи и обрабатывают чистой водой, грунтовкой. Для этого используйте губку, спрей и кисть. Необходимо обрабатывать даже самые труднодоступные места.

Работы отличаются повышенной опасностью, поэтому рекомендуется приобрести защитные очки и перчатки.

Этапы основного процесса

Гипсовую штукатурку наносить от центра «елочкой». Удалите излишки раствора кельмой, удерживая ее под углом 90°

После завершения подготовительных работ проверьте, чтобы уложенная в пазы проводка не выступала за пределы вертикальной/горизонтальной поверхности. В местах, где провод недостаточно утоплен, нужно заново пройтись строительным инструментом.

Заделка осуществляется по следующей технологии:

1. Раствор развести в соответствии с указаниями прилагаемой инструкции по применению.
