Как правильно заделывать штробы с проводкой

Содержание

Заделываем штробы: этапы работ и советы (2 часть)

Отправим материал на почту

В первой части, я уже рассказывал о материалах стен, по которым требуется заделать штробы. С ней Вы можете ознакомиться по ссылке ниже.

Теперь я хочу перейти к самим этапам работ и поделиться нашими наработками.

Основные этапы

Заделка штроб под электропроводку обязательно предваряется подготовкой, к которой относятся следующие мероприятия:

1. Отключение электричества и проверка его отсутствия контрольным инструментом на участке работ.
2. Удаление пыли, мелких частиц, грязи из канавки.
3. Смачивание водой канала и его последующее грунтование.

По окончании подготовительных работ я всегда проверяю, не выступает ли в каком-либо месте кабель за поверхность стены. В случае обнаружения такого недостатка, вправляю его, а при необходимости углубляю место посадки.

Далее выполняю непосредственно заделку канала штроб по следующему алгоритму:

• Приготавливаю гипс в соответствии с рекомендацией производителя в объеме, достаточном для замазывания канавки в нескольких местах точечной фиксации. Делаю это по следующей причине – долго затвердевающий раствор не в состоянии удержать проводку, и по мере выполнения работ кабель будет постоянно двигаться. В результате смесь начнет отставать и даже отваливаться. Чистый же гипс застывает практически моментально. Благодаря ему удается быстро зафиксировать проводник и далее уже продолжать работу с обычными смесями.
• Когда весь гипс засох, готовлю раствор, чтобы заделать подготовленную штробу окончательно, при этом предпочитаю использовать готовую штукатурную смесь – что намного лучше, быстрее и выгоднее, чем смешивать отдельные компоненты самостоятельно.
• Готовую хорошо размешанную смесь закладываю в канал, используя перпендикулярное направление движения. Продолжаю до тех пор, пока наполнение не совпадет с поверхностью стены.

• В завершении поверх всего замазанного канала укладываю строительный бинт или полоску стеклоткани и наношу еще тонкий слой раствора.
• По мере высыхания, поверхность еще раз грунтую.

Дальнейшие действия зависят от способа финишной отделки стены. Например, если стена уже была оштукатурена, но не выровнена, то на данной стадии выполняется шпаклевание с выравниванием. Укладку плитки или декоркамня допускается выполнять без выравнивания.

Полезные советы

Чтобы надежно заделать штробы в стене, без риска последующей переделки, рекомендую учесть следующее:

• Предварительное грунтование должно выполняться при любом варианте и независимо от типа коммуникаций. При этом грунт должен пропитывать всю поверхность канавки. В случае необходимости можно использовать способ набрызга или распыления.
• Прежде чем приступать к заполнению штробы раствором, необходимо надежно прикрепить трубы или проводку – это позволит не только надежно заделать каналы, но и убережет от нарушения условий эксплуатации и возможной аварии систем коммуникаций.
• Для улучшения сцепления с поверхностью стены штукатурную смесь лучше всего наносить методом «елочки».
• Чтобы убрать лишний раствор и при этом не повредить наложенный слой, нужно применять тонкий шпатель под углом 900.

Если в качестве средства будет применяться шпаклевка, то она ни в коем случае не должна быть финишной. Так как максимальный слой ее нанесения не превышает 3 мм. Из готовых смесей рекомендую использовать стартовую штукатурку. Толщина ее нанесения может достигать 70-80 мм, что вполне достаточно для любой штробы.

Заключение

Чтобы выполнить заделку проделанных в газобетоне, кирпиче и монолите штроб под трубы или электропроводку, необходимо учесть особенности самих материалов стен. В качестве основных средств используются:

1. Строительный раствор.
2. Алебастр с ПВА.
3. Чистый гипс.
4. Шпаклевка для гипсокартона.
5. Гипсовая штукатурка.

Каждый материал имеет свои плюсы, минусы и специфику применения. Выполнять заделку канавок нужно строго по этапам технологии с предварительной подготовкой и с учетом полезных рекомендаций.

Подробнее о нас и наших услугах, Вы можете ознакомиться по ссылке ниже.

Источник

Заделка штроб под проводку — пошаговая инструкция

Основные правила штробления, особенности проделывания штроб в стенах, материалы подходящие для заполнения канавок.

Ровные стены после штробы

Ровно и аккуратно заделать отверстие после работ по замене проводки необходимо для качественного завершения ремонта.

Материал, из которого сделаны стены, определяет последовательность ремонтно-отделочных работ.

Штробление стены требуется при сантехнических работах. Мастер пробивает в стене канавки под провода при необходимости проложить проводку в новостройке или заменить пришедшие в негодность кабеля в старом доме.

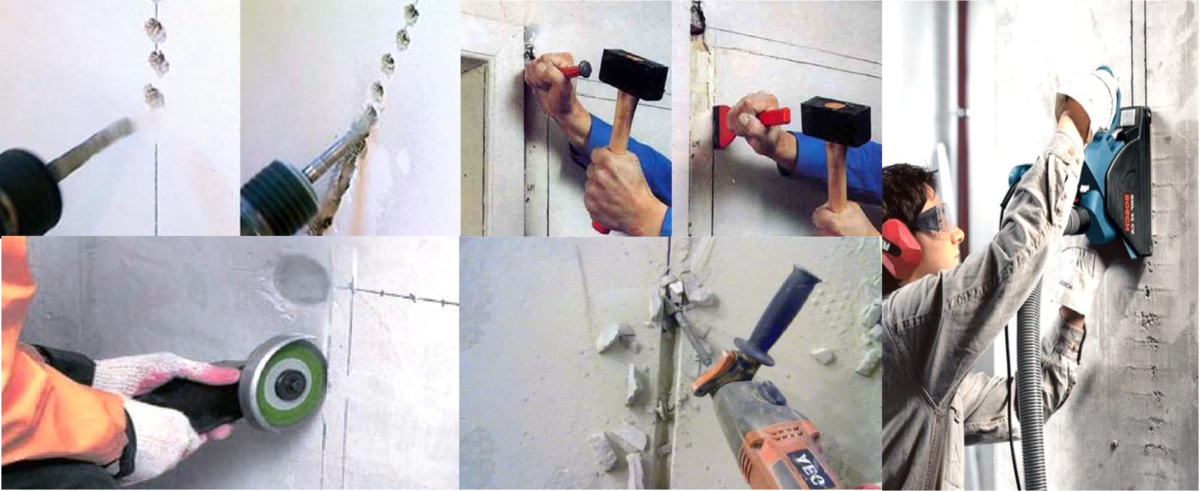

Особенности работ на разных поверхностях

Разные поверхности по-разному ведут себя при штроблении. Сложнее всего проделать канавку в бетоне – здесь без перфоратора или штробореза не обойтись! Если же нужно провести проводку в деревянной стене (относительно мягком и податливом материале), линии намечаются болгаркой, канавки же прокладываются молотком и стамеской.

Углубления в пористых бетонах проделываются специальным инструментом (штроборезом). Если стена кирпичная, можно обойтись без выдалбливания канавок, прикрепив проводку дюбелями.

Если же требуется поместить кабель в металлическом кожухе, горизонтальное штробление проводится долотом или болгаркой. Обладатели перфоратора с насадкой типа «бур» или «пика» могут использовать его. Кирпичные стены, если возможно, штробятся по шву, так как цементный раствор мягче и податливей самого кирпича.

Простые правила при штроблении:

• Вертикальные канавки не должны быть глубже одной трети от общей толщины стены.
• Горизонтальные канавки делаются глубиной менее одной шестой от толщины стенки.
• Штробы проводятся по прямой, параллельной линии пола, пересекаться они не должны. Это требование обусловлено здравым смыслом — если штроба слишком глубокая, прочность стены ухудшается. Если канавки пересекаются, страдает монолитность стены.
• Канавки проводятся или строго вертикально, или строго горизонтально, наклон допустим лишь на непрямых стенах.

Как заделать дыру после штробления

Для замазывания отверстия потребуются мастерок, емкость для замешивания раствора, шпатель, кисть, пульверизатор. Работы в стенах из разного материала отличаются следубщим:

В бетонной стене

В начале работ внутренние стенки штробы, само отверстие и поверхность вокруг него обильно смачиваются водой с использованием:

• пульверизатора;
• широкой кисти;
• губки или куска поролона.

Канавку в бетонной стене грунтуют, потом заделывают строительным раствором, который наносят быстрыми широкими мазками крест накрест: снизу вверх направо – снизу вверх налево. После первичного затвердения смеси излишки следует убрать железным шпателем. Движения шпателем должны быть мягкие, поглаживающие.

Инструмент плотно прижимается к стене. После высыхания замазки поверхность шпаклюется. Для полного высыхания смеси необходимо выждать 6-12 часов.

В кирпичной стене

Штробление кирпичной стены характеризуется наличием большого количества пыли, которую предварительно убирают длинной и узкой кистью. Поверхность обильно смачивается водой. Соответственно, мастеру понадобится больше грунтовки и более тщательное ее наложение.

Заделывают борозды гипсовым раствором или алебастром. Если штроба глубокая, допустимо использовать обломки кирпичей, погруженных в цементный раствор, которыми заполняется канавка. Затем пустоты и полости тщательно заполняются гипсовым или цементным раствором с помощью мастерка.

Нельзя допускать заполнения штробы обломками кирпича большего размера, чем сама канавка. В этом случае после засыхания смеси выровнять стену будет сложно.

В монолите

Замазывание штробы в монолитной стене сходно с работами в бетонной стене.

Канавка в монолитной стене заполняется смесью повышенной вязкости. Раствор забивается в штробы максимально плотно.

При необходимости раствор наносится в несколько приемов, т.е. мастер дожидается полного высыхания одного слоя, затем кладет следующий, и так до заполнения углубления. Поверхность выравнивается шпателем.

Чем лучше заделать: лучшие материалы

Выбор материала для заполнения канавки после укладки провода или кабеля — вопрос личного вкуса. Например, строители используют смесь песка и цемента (в соотношении 3:1) для утяжеления замазки. В то же время эта смесь достаточно пластична. Мастера рекомендуют алебастр, смешанный с клеем ПВА – смесь получается пластичная, повышенной липкости, медленно застывает.

Наиболее дешевым и распространенным материалом является смесь цемента и песка, наиболее тяжелый и прочный раствор. Густоту раствора можно регулировать. Часто строители применяют гипсовый раствор. Важно помнить, что гипс требует «быстрых рук». Материал затвердевает в течение максимум пяти минут. Для создания прочности гипсовый раствор загущают.

Уже затвердевающий гипс использовать бессмысленно, т.к. прочной сцепки с поверхностью штробы не будет. Аккуратный законченный вид придаст стене шпаклевка по гипсокартону, достоинством которой является то, что ее не нужно смешивать в определенных пропорциях, лишь развести порошок водой.

Для заделывания штроб в стенах необходим прочный и влагостойкий материал. Какой именно раствор предпочесть – выбирает сам мастер, ориентируясь на стоимость, собственный опыт и удобство в работе. Главное – аккуратный и ответственный подход к штроблению стен.

Все эти действия можно выполнить и самому, но, как мы уже говорили, будет лучше, если их произведут квалифицированные электрики, которые знают все правила проведения монтажных работ, а также технику безопасности

Источник

Как заделать штробы в стене с электропроводкой

Неотъемлемой составляющей прокладки скрытой проводки являются штробы. Это специальные каналы (траншеи), проделанные на полотках и стенах, в них укладываются электрические кабели. После окончания монтажных работ, углубления в стенах нужно заделать с помощью затвердевающей, негорючей смеси.

Особенности прокладки штроб под электропроводку

Разный материал при штроблении ведет себя по-разному. Больше всего сложностей возникает при проделывании штроб в бетонных стенах, в данном случае используют штроборезы и перфораторы. Если речь идет о кирпичной стене, можно обойтись без выдалбливания траншем, кабели прикрепляют к стене дюбелями.

Если требуется проводку предварительно поместить в металлический кожух, горизонтальное выдалбливание каналов осуществляется с использованием болгарки или долота. Кирпичные стены, если и дробятся, то по шву. Обусловлено это тем, что раствор из цемента податливее и мягче кирпича.

Основные правила и особенности штробления:

• Глубина вертикальных траншей не должна превышать 1/3 толщины стены.
• Углубления проводятся строго горизонтально или строго вертикально, наклоны допустимы лишь при наличии неровных плит дома.
• Глубина горизонтальных канавок не должна быть более 1/6 толщины потолка.

Штробление несущих стен категорически запрещено.

Как заделать штробы в стене с электропроводкой

Чтобы определиться, чем лучше заделать штробы после укладки проводки, нужно ознакомиться с особенностями работ в стенах, изготовленных из разных материалов. Для заделывания отверстий требуется пульверизатор, резервуар для замешивания строительного раствора, мастерок, кисть и шпатель.

Бетон

Прежде чем приступать к заделыванию канавок, нужно обильно смочить чистой водой само отверстие и место около него при помощи следующего рабочего инвентаря:

• кусочек поролона или губка;
• пульверизатор;
• широкая кисть с синтетической ворсой.

Предварительно траншеи грунтуют и уже после заделывают строительной смесью. Наносится она при помощи шпателя широкими мазками крест-накрест. После затвердевания вещества излишки удаляются шпателем из железа. Движения должны быть поглаживающими, плавными. После полного высыхания поверхность шпаклюется.

Кирпич

Проведение работ в кирпичных стенах сопровождается большим количеством пыли. Прежде чем приступать к заделыванию канавок, нужно удалить пыль и обработать рабочую поверхность чистой водой.

Борозды рекомендуется заделывать алебастром или гипсовым раствором. Если канавка глубокая, допустимо использование небольших кусков камней, смоченных в строительном растворе. Далее оставшиеся пустоты тщательно заполняются раствором при помощи мастерка.

Монолитная стена

Работы в данном случае сходны с работами в стене из бетона, газобетона. Углубление заполняется вязкой замазкой. Раствором заполняется полость максимально плотно.

При необходимости строительная смесь наносится в несколько подходов. После полного высыхания поверхность выравнивают шпателем.

Материалы для замазывания штроб

Прежде чем замазывать штробы под проводку, нужно выбрать подходящий материал:

Гипсовая штукатурка. Используется в помещениях с повышенной влажностью, время полного высыхания -24-26 часов.

Важно, чтобы провод был целым, а не заизолированным в нескольких местах. Настоятельно не рекомендуется использовать монтажную пену или герметики для заделывания отверстий.

Инструменты и материалы

Прежде чем приступать к строительным работам, нужно позаботиться о том, чтобы под рукой был весь необходимый рабочий арсенал, включая строительные материалы. Для правильной заделки траншей потребуется:

• Резервуар для замешивания раствора.
• Несколько металлических шпателей шириной 10-15 см и около 120 см.
• Кисточка, которая по размерам подходит канавке.
• Строительный гипс или алебастр, предназначенный для надежной фиксации проводки.

Если помещение характеризуется повышенной влажностью, дополнительно рекомендуется приобрести гипсовую штукатурку.

Подготовительные работы

К подготовительным работам относят отключение электроснабжения и проверку отсутствия напряжения. Из готовых канавок удаляют как можно больше пыли и грязи и обрабатывают чистой водой, грунтовкой. Для этого используют губку, пульверизатор и кисточку. Нужно обработать даже самые труднодоступные места.

Работы характеризуются повышенной опасностью, поэтому рекомендуется приобрести защитные очки и перчатки.

Этапы основного процесса

После окончания подготовительных работ проверяют, чтобы помещенная в канавки проводка не выступала за вертикальную/горизонтальную поверхность. В местах, где провод недостаточно утоплен, нужно повторно пройтись строительным инструментом.

Заделка осуществляется по следующей технологии:

1. Развести строительную смесь в соответствии с тем, как это указано в прилагаемой инструкции по применению. Готовить ее лучше порциями, поскольку вещество быстро застывает. Наносить на поверхность в местах точечной фиксации.
2. После того как гипс застыл и надежно удерживает проводку, замешивают штукатурку. Каждая ее разновидность обладает своим пределом толщины слоя. Если требуется слой толщиной более 500 мм, процесс осуществляется в несколько этапов.
3. Наносится вязкая смесь небольшим шпателем перпендикулярно штробе и кабелю. Заделывается и разравнивается до тех пор, пока заделанная канавка не начнет совпадать с поверхностью стены.
4. Если домовладельцы далее будут красить поверхности, заделанные участки дополнительно обрабатывают полосками стекловолокна, армирующей лентой, строительным бинтом или серпянкой. Поверх накладывается еще слой штукатурки, это важно учитывать при выравнивании поверхности.
5. После того как все слои хорошо просохли, можно приступать к повторной грунтовке поверхности. Если штукатурка дала небольшую усадку, не стоит переживать, это нормальный процесс.

Завершающий этап всех работ – финальные шпаклевочные работы для выравнивания горизонтальных и вертикальных поверхностей. Если далее планируется наносить керамическую плитку на стены, проведение чистовых работ необязательно.

Источник

Как правильно зашпаклевать штробы под проводку

Содержание

Как правильно заделать штробу в стене с протянутой внутри проводкой

Отправим материал на почту

В деревянных домах часто по старинке электрику и сантехнику монтируют по открытой схеме. Но на рынке появилось много разных материалов с минеральным составом, из которых возводятся дачные домики, гаражи, мастерские и целые коттеджи. Здесь предпочтение чаще отдается скрытому монтажу. По просьбе одного из моих соседей по даче я решил поделиться своими знаниями и опытом на тему: как и чем замазать штробу с проводкой в стене.

Для чего нужно заделывать штробу

Прежде всего, хотелось бы отметить, что перед формированием посадочных каналов под проводку или трубопровод важно ознакомиться с ограничениями. Например, существуют документы, в которых прописан запрет на нарушение целостности несущих стен. Проделывать штробы можно только по вертикали и горизонтали, а наклонные в случае с кривыми конструкциями. По глубине вертикальные линии могут составлять не более ⅓ от общей толщины рабочего основания, а горизонтальные до ⅙. При этом обшивка и прочая отделка не учитываются. Если рекомендуемые пределы превышаются, то прочность рабочей стены будет нарушена.

Теперь о том, зачем нужно замазывать штробы под проводку. Внутри любого помещения наблюдаются перепады влажности. Также полностью исключить механическую нагрузку на участок со скрытой проводкой не всегда получается. В обоих случаях результатом будет деформация обойного полотна или растрескивание штукатурки, межплиточных швов. Под облицовкой или обшивкой существует риск образования конденсата с сопутствующими последствиями. Дополнительно заполнитель канала будет защищать и фиксировать протянутые провода или трубы. То есть замазывать штробу – необходимое и рациональное мероприятие.

Чем лучше замазать штробу с проводкой

Чаще всего решением чем заделать штробы в стене после укладки электрики выступает гипс либо алебастр. Эти составы очень быстро затвердевают и обладают хорошей адгезией ко многим основаниям. Однако не все учитывают следующие неприятные моменты:

• материал разрушается при контакте с влагой;
• раствор с излишним содержанием воды по мере высыхания дает усадку, трескается и обладает низкой прочностью;
• сквозь гипсовую прослойку со временем хорошо проступает ржавчина.

То есть на практике излюбленный электриками алебастр – не всегда технически правильное решение.

Альтернативой могут выступать клея, ремонтные и гидроизолирующие составы на полимерной или цементной основе, которые также быстро схватываются. Здесь важно не путать перечисленные варианты с герметиками. Они для временной фиксации и полного заполнения каналов не пригодны. То же касается монтажной пены и жидких гвоздей.

Далее после застывания фиксирующего раствора, если это не метизы или пластиковые приспособления, нужно определиться с выбором чем замазать штробу с проводкой в бетонной стене либо деревянном основании. Здесь в первую очередь рассматривается показатель влажности в том или ином помещении. Так, для ванной, душевой, бани и подвала свойственны высокая влажность с большими перепадами. Для прихожей, туалета и кухни – средние параметры принято учитывать. Для остальных отапливаемых комнат (сухих) можно свободно выбирать гипс при условии полного отсутствия прямого контакта материала с металлическими изделиями.

Среди мастеров большим спросом пользуется гипсовая штукатурка (например, Ротбанд) для сухих помещений.

Если планируется дальнейшая облицовка основания плиткой, то предпочтение отдается аналогичному плиточному клею. В остальных случаях решением чем замазать штробу с проводкой выступают готовая цементная смесь или самостоятельно замешанный раствор из цементного порошка и песка в соотношении 1:3. Главное – соблюсти нужную толщину наносимого слоя. Превышение – одна из главных причин появления трещин, усадки и заметного снижения прочности состава.

Несколько слов о правилах заделки штроб

Выбрать правильный состав – это часть решения задачи. Также необходимо заранее ознакомиться с тонкостями процесса как заделать штробы в стене с электропроводкой. Здесь нет ничего сложного – с работой может справиться начинающий мастер. Вот несколько практических рекомендаций, которые я лично проверил на предмет эффективности:

• Алебастр и строительный гипс. Без опыта работать с быстротвердеющим составом сложно. Если он начал схватываться (процесс сопровождается активным выделением тепла), то смесь можно откладывать в сторону. Она уже не будет контактировать со стенками заделываемой штробы на должном уровне. Сухой остаток может просто вывалиться из канала. Решением здесь выступает добавление в раствор небольшого количества ПВА. Он способствует повышению эластичности массы и продлению его рабочего времени.

• Цементные составы. Большинство из готовых смесей способны за один заход заполнить штробу по всей ширине и глубине. Здесь для эффективности можно немного менять количество добавляемой воды. Если требуется небольшой слой, то раствор замешивается по рекомендуемой рецептуре или немного жиже. Для глубоких каналов удобнее приготавливать более густой состав.

Технологический процесс в сумме включает три главных действия: подготовка штробы, фиксация электропроводки и замазывание канала. Первый шаг предполагает устранение мусора и пыли. Здесь достаточно вымести лишнее кистью, можно использовать дополнительно, например, строительный пылесос или обычный фен с холодным потоком воздуха. Далее весь участок с небольшим заходом на наружную поверхность нужно обработать грунтовкой. Это действие направлено на устранение пыли и улучшение адгезии рабочего основания.

С фиксацией погруженных в канал элементов мы уже разобрались. Заделывание штробы с проводкой выполнять лучше следующим образом:

• поперечными движениями путем вдавливания осуществляется заполнение пустот;
• излишки снимаются диагональными движениями по отношению к углублению;
• при необходимости процедуры повторяются в том же порядке.

Этого вполне достаточно для того, чтобы далее выполнить отделку стен штукатуркой, облицовочными либо обшивочными материалами. Если в перспективе планируется декорирование поверхности лакокрасочными материалами или обоями, то понадобится дополнительное упрочнение рабочего участка и финишное выравнивание. Для этого поверх сухого заполнителя фиксируется строительный бинт или сетка типа Серпянки. После просушки раствора поверхность обрабатывается грунтовкой и шпаклюется. Далее достаточно вышкурить основание до нужного состояния. Главное – не повредить армирующий материал.

В этом видео рассмотрены 2 грамотных способа заделки штроб, а также распространенные ошибки:

Коротко о главном

Заполнять штробу с проводкой или трубами нужно так, чтобы исключить повреждение внешней отделки и защитить смонтированные элементы.

Для предварительной фиксации коммуникаций можно использовать метизы, пластиковые изделия либо быстротвердеющие растворы.

Перед заполнением канала той или ной штукатуркой, плиточным клеем, необходимо устранить из углубления мусор и загрунтовать весь рабочий участок.

Выбирать состав нужно с учетом толщины формируемого слоя и типа помещения по уровню и перепадам влажности.

Если планируется дальнейшая отделка лакокрасочными материалами, тонкослойной декоративной штукатуркой или обоями, то дополнительно поверхность нужно закрепить армирующей сеткой или строительным бинтом, выровнять шпаклевкой.

Напишите в комментариях, как думаете – есть смысл пускать наружную проводку по каменной стене?

Источник

Как заделать штробы в стене с электропроводкой

Неотъемлемой составляющей прокладки скрытой проводки являются штробы. Это специальные каналы (траншеи), проделанные на полотках и стенах, в них укладываются электрические кабели. После окончания монтажных работ, углубления в стенах нужно заделать с помощью затвердевающей, негорючей смеси.

Особенности прокладки штроб под электропроводку

Разный материал при штроблении ведет себя по-разному. Больше всего сложностей возникает при проделывании штроб в бетонных стенах, в данном случае используют штроборезы и перфораторы. Если речь идет о кирпичной стене, можно обойтись без выдалбливания траншем, кабели прикрепляют к стене дюбелями.

Если требуется проводку предварительно поместить в металлический кожух, горизонтальное выдалбливание каналов осуществляется с использованием болгарки или долота. Кирпичные стены, если и дробятся, то по шву. Обусловлено это тем, что раствор из цемента податливее и мягче кирпича.

Основные правила и особенности штробления:

• Глубина вертикальных траншей не должна превышать 1/3 толщины стены.
• Углубления проводятся строго горизонтально или строго вертикально, наклоны допустимы лишь при наличии неровных плит дома.
• Глубина горизонтальных канавок не должна быть более 1/6 толщины потолка.

Штробление несущих стен категорически запрещено.

Как заделать штробы в стене с электропроводкой

Чтобы определиться, чем лучше заделать штробы после укладки проводки, нужно ознакомиться с особенностями работ в стенах, изготовленных из разных материалов. Для заделывания отверстий требуется пульверизатор, резервуар для замешивания строительного раствора, мастерок, кисть и шпатель.

Бетон

Прежде чем приступать к заделыванию канавок, нужно обильно смочить чистой водой само отверстие и место около него при помощи следующего рабочего инвентаря:

• кусочек поролона или губка;
• пульверизатор;
• широкая кисть с синтетической ворсой.

Предварительно траншеи грунтуют и уже после заделывают строительной смесью. Наносится она при помощи шпателя широкими мазками крест-накрест. После затвердевания вещества излишки удаляются шпателем из железа. Движения должны быть поглаживающими, плавными. После полного высыхания поверхность шпаклюется.

Кирпич

Проведение работ в кирпичных стенах сопровождается большим количеством пыли. Прежде чем приступать к заделыванию канавок, нужно удалить пыль и обработать рабочую поверхность чистой водой.

Борозды рекомендуется заделывать алебастром или гипсовым раствором. Если канавка глубокая, допустимо использование небольших кусков камней, смоченных в строительном растворе. Далее оставшиеся пустоты тщательно заполняются раствором при помощи мастерка.

Монолитная стена

Работы в данном случае сходны с работами в стене из бетона, газобетона. Углубление заполняется вязкой замазкой. Раствором заполняется полость максимально плотно.

При необходимости строительная смесь наносится в несколько подходов. После полного высыхания поверхность выравнивают шпателем.

Материалы для замазывания штроб

Прежде чем замазывать штробы под проводку, нужно выбрать подходящий материал:

Гипсовая штукатурка. Используется в помещениях с повышенной влажностью, время полного высыхания -24-26 часов.

Важно, чтобы провод был целым, а не заизолированным в нескольких местах. Настоятельно не рекомендуется использовать монтажную пену или герметики для заделывания отверстий.

Инструменты и материалы

Прежде чем приступать к строительным работам, нужно позаботиться о том, чтобы под рукой был весь необходимый рабочий арсенал, включая строительные материалы. Для правильной заделки траншей потребуется:

• Резервуар для замешивания раствора.
• Несколько металлических шпателей шириной 10-15 см и около 120 см.
• Кисточка, которая по размерам подходит канавке.
• Строительный гипс или алебастр, предназначенный для надежной фиксации проводки.

Если помещение характеризуется повышенной влажностью, дополнительно рекомендуется приобрести гипсовую штукатурку.

Подготовительные работы

К подготовительным работам относят отключение электроснабжения и проверку отсутствия напряжения. Из готовых канавок удаляют как можно больше пыли и грязи и обрабатывают чистой водой, грунтовкой. Для этого используют губку, пульверизатор и кисточку. Нужно обработать даже самые труднодоступные места.

Работы характеризуются повышенной опасностью, поэтому рекомендуется приобрести защитные очки и перчатки.

Этапы основного процесса

После окончания подготовительных работ проверяют, чтобы помещенная в канавки проводка не выступала за вертикальную/горизонтальную поверхность. В местах, где провод недостаточно утоплен, нужно повторно пройтись строительным инструментом.

Заделка осуществляется по следующей технологии:

1. Развести строительную смесь в соответствии с тем, как это указано в прилагаемой инструкции по применению. Готовить ее лучше порциями, поскольку вещество быстро застывает. Наносить на поверхность в местах точечной фиксации.
2. После того как гипс застыл и надежно удерживает проводку, замешивают штукатурку. Каждая ее разновидность обладает своим пределом толщины слоя. Если требуется слой толщиной более 500 мм, процесс осуществляется в несколько этапов.
3. Наносится вязкая смесь небольшим шпателем перпендикулярно штробе и кабелю. Заделывается и разравнивается до тех пор, пока заделанная канавка не начнет совпадать с поверхностью стены.
4. Если домовладельцы далее будут красить поверхности, заделанные участки дополнительно обрабатывают полосками стекловолокна, армирующей лентой, строительным бинтом или серпянкой. Поверх накладывается еще слой штукатурки, это важно учитывать при выравнивании поверхности.
5. После того как все слои хорошо просохли, можно приступать к повторной грунтовке поверхности. Если штукатурка дала небольшую усадку, не стоит переживать, это нормальный процесс.

Завершающий этап всех работ – финальные шпаклевочные работы для выравнивания горизонтальных и вертикальных поверхностей. Если далее планируется наносить керамическую плитку на стены, проведение чистовых работ необязательно.

Источник

Подводные стробоскопы и соединения стробоскопов

Как работают подводные стробоскопы

Внешние вспышки являются неотъемлемой частью снаряжения подводного фотографа. Подводные стробоскопы — это вспышки, которые обеспечивают необходимый искусственный свет для компенсации поглощения света под водой. Без вспышек подводные изображения обычно имеют тусклый синий оттенок.

Внутренняя вспышка камеры типа «наведи и снимай» не считается стробоскопом и не очень полезна для большинства сценариев съемки. Выходной сигнал слабый, а расположение вспышки близко к объективу создает обратное рассеяние, освещение мелких твердых частиц в воде между камерой и объектом.

Стробы работают, излучая свет при различных настройках мощности. Технически, каждая настройка мощности относится к продолжительности вспышки — количеству времени, в течение которого лампа излучает свет, а не к более низкой мощности излучения света. Как правило, продолжительность стробоскопа где-то близка к 1/1000 секунды, что намного короче, чем время, в течение которого ваш затвор обычно открыт. Чем ниже установленная мощность, тем короче продолжительность вспышки. Обратите внимание, что при обычных обстоятельствах ваша камера и вспышка могут синхронизироваться только при определенных значениях выдержки.

Стробы должны перезаряжаться после каждого разряда. Время перезарядки является важным фактором при выборе стробоскопа. Когда вспышка перезаряжается, батареи передают заряд высокого напряжения на конденсатор, который при срабатывании сбрасывает заряд в лампу-вспышку. Это ничем не отличается от стробоскопов, используемых студийными фотографами, только наши водонепроницаемы.



Один стробоскоп или два?

В то время как подводная фотосъемка с одной вспышкой возможна, вам понадобятся две вспышки для получения насыщенных цветов, устранения резких теней и создания креативного освещения. Использование двух стробоскопов также дает вам больше возможностей и больше контроля над углами освещения и общим качеством освещения. Некоторые фотографы даже используют три или более стробоскопов для реализации определенных креативных методов освещения.

В отличие от камер и корпусов, инновации в технологии стробоскопов и устаревание старых моделей происходят довольно медленно. Таким образом, вы можете чувствовать себя комфортно, инвестируя в самые мощные вспышки, которые позволяет ваш бюджет, зная, что инвестиции, скорее всего, прослужат вам долгие годы.



Синхронизация вспышек и камер

Подключение вспышек очень важно. Эти шнуры позволяют вашей камере и вспышкам работать синхронно, так что излучение света от стробоскопа синхронизируется с затвором камеры, создавая желаемую экспозицию. Кроме того, важно понимать, что ваша камера и вспышки могут синхронизироваться только в пределах определенного диапазона выдержек (см. высокоскоростную синхронизацию ниже).

Используемая система синхронизации зависит главным образом от камеры и бокса, которыми вы снимаете. Если вы снимаете компактной камерой «наведи и снимай», вспышка, скорее всего, будет подключаться через оптоволоконный кабель, который является оптическим «ведомым», запускаемым внутренней вспышкой камеры. В то время как в зеркальных камерах традиционно использовались электронные кабели синхронизации, которые прикреплялись к переборкам на корпусе, тенденция, по-видимому, смещается в сторону волоконно-оптических кабелей и для зеркальных фотокамер.

Компактные камеры и камеры DSLR запускают и синхронизируют внешние стробоскопы очень по-разному. На суше компактные камеры излучают «предварительную вспышку», которая представляет собой небольшую вспышку света, которая помогает датчику камеры понять, сколько света требуется для хорошей экспозиции до фактического срабатывания затвора и вспышки. Однако синхронизация внешних вспышек с компактными системами под водой не так проста, но реальный процесс не должен беспокоить фотографа, который может быть уверен, что производители обходят эти нюансы. Большинство цифровых вспышек имеют схему, которая «разговаривает» с камерой, обеспечивая необходимый уровень света для получения хорошей экспозиции. Технический термин для этого — соединение TTL (через объектив). Конечно, TTL не идеален и не всегда обеспечивает идеальную экспозицию. Часто быстрый взгляд на ЖК-экран камеры и уменьшение количества стробоскопов или изменение положения стробоскопов является лучшим вариантом.

Способ синхронизации цифровых зеркальных камер с внешними вспышками намного проще. Соединение «горячий башмак» в верхней части камеры соединяется с переборочными соединениями на корпусе, которые подключаются к шнурам синхронизации, которые подключены к самим стробоскопам. Многие современные производители стробоскопов разработали адаптеры TTL для работы с запатентованной технологией TTL от Nikon (iTTL) и Canon (eTTL). Компания Olympus также разработала замкнутую систему между своими камерами, кожухами и вспышками. TTL не идеален, и, как и в случае с компактными камерами, часто быстрый взгляд на ЖК-экран камеры и изменение настроек мощности стробоскопов или изменение положения стробоскопа — лучший способ добиться правильной экспозиции.



Высокоскоростная синхронизация

Если вы прочтете руководство по эксплуатации вашего стробоскопа, в нем, вероятно, будет указано, что ваши стробоскопы будут синхронизироваться только при съемке с выдержкой от 1/60 до 1/250. На самом деле вы все еще можете снимать с выдержками менее 1/60 и в большинстве случаев с выдержками выше 1/250, но это зависит от комбинации камеры, корпуса и стробоскопов. Все, что превышает указанную максимальную скорость синхронизации, считается съемкой с высокоскоростной синхронизацией. Если камера не понимает, что вспышка есть, как в большинстве систем, которые не имеют врожденного подключения TTL, вы можете снимать с любой выдержкой. Однако в некоторых случаях компромиссом встроенного подключения TTL является ограничение на высокоскоростную синхронизацию.



Ведомые оптические устройства

Как для камер «наведи и снимай», так и для цифровых зеркальных камер вы можете добавить дополнительный стробоскоп с помощью беспроводного оптического ведомого устройства. Эти оптические датчики запускают стробоскоп, обнаруживая разряд другого стробоскопа. Хотя отсутствие шнуров звучит удобно, компромисс заключается в непоследовательности. Использование оптических ведомых устройств требует определенных углов и близости основного строба. Кроме того, при съемке при ярком рассеянном свете оптический ведомый не всегда может «увидеть» разряд первичного строба и может вообще не сработать. Излишне говорить, что это может ограничить потенциал освещения. Многие стробоскопы имеют этот подчиненный датчик, встроенный в устройство. Однако вы также можете купить внешний ведомый датчик, который можно прикрепить к шнуру для повышения чувствительности и позиционирования.



Выбор вспышек, подходящих именно вам

Не существует «лучшей» вспышки как таковой. Все вспышки могут помочь вам создать хорошо экспонированные и красочные изображения, если вы понимаете, как работать в рамках ограничений того, что могут сделать ваши вспышки. Вспышки меньшего размера отлично подходят для макросъемки и коротких расстояний, в то время как для крупных объектов и широкоугольных сцен требуется большая светоотдача. Какие стробоскопы вы выберете, зависит от того, насколько вам нравится макросъемка по сравнению с широким углом, тип подключения вашей камеры и, конечно же, ваш бюджет.

Как было сказано ранее, в отличие от камер, стробоскопы не устареют каждые 12-18 месяцев. Сделайте себе одолжение и купите пару самых мощных вспышек в рамках вашего бюджета. Современные стробоскопы имеют широкий диапазон настроек мощности, которые обеспечат универсальность для правильного освещения всего, от супер-макроживотных до сверхширокоугольных пейзажей рифов. Имейте в виду, что из-за того, что вода поглощает свет, даже самые мощные вспышки практически полезны только на расстоянии нескольких футов.



Макроосвещение (не парьтесь по мелочам)

По правде говоря, практически любая вспышка достаточно мощна для макросъемки. При макросъемке вы находитесь близко к объекту, а освещение осуществляется исключительно стробоскопом без необходимости балансировать окружающий свет. Хотя большинство макрофотографий снимается с малыми значениями диафрагмы (более высокие диафрагменные числа), чтобы максимизировать глубину резкости, чаще всего вы будете снимать не на полной мощности. При макросъемке с большими вспышками вам потребуется значительно уменьшить мощность, чтобы предотвратить переэкспонирование изображения.

Большинство современных вспышек предлагают замер TTL (через объектив), систему, которая автоматически регулирует мощность вспышки для достижения правильной экспозиции. Технология TTL зависит от производителя камеры и корпуса, иногда требуется внешний преобразователь TTL. Макросъемка с TTL часто дает хорошую экспозицию освещения, что позволяет вам сосредоточиться на таких факторах, как композиция, настройки камеры и творчески подходить к углам освещения.

Широкоугольная подсветка (когда размер имеет значение)

Съемка под широким углом требует дополнительной мощности и более широкого угла охвата. Чем больше ведущее число, тем мощнее стробоскоп. Технически ведущее число = f/stop x расстояние (указывается в метрах или футах) и обычно выражается при ISO 100. Таким образом, ведущее число 22 (ISO 100/метры) может экспонировать объект на расстоянии 1 метра от камеры при f/22. или 2 метра при f/11. Это ориентировочные значения, рассчитанные для стрельбы в воздухе, а не в воде, что, конечно, приводит к значительно более низкому эффективному ведущему числу под водой из-за поглощения.

Мощность — это лишь один из факторов, который следует учитывать при выборе стробоскопа. Широкий диапазон размеров, веса и типов аккумуляторов делает путешествие с некоторыми моделями проще, чем с другими. Дополнительным соображением является цветовая температура, которую мы рассматриваем в разделе цветовой температуры и баланса белого.

Перейти к Позиционирование стробоскопа



Как подключить свет и выключатели в электросистеме фургона-дома своими руками

Вы когда-нибудь жили в доме, где было освещение, которое нельзя было включить и выключить с помощью выключателя? Нет? Я тоже. Давайте продолжим эту серию. Этот пост в блоге научит вас, как установить 12-вольтовые фонари и выключатели в свой DIY Camper 9.0008

УЖЕ ДОСТУПНО: Руководство по ответвленным цепям 12 В https://shop.explorist.life/shop/all-products/solar-wiring-diagrams/12v-branch-circuits/

Краткое примечание, прежде чем мы начнем. Это лишь одна часть всеобъемлющей серии «Как установить электрическую систему автодома своими руками». Если вы только что наткнулись на эту статью, не увидев ее, вероятно, некоторые вещи мы уже рассмотрели. Если вы хотите ознакомиться с этим пошаговым руководством, вы можете сделать это здесь: https://www.explorist.life/diy-campervan-solar

Кроме того, у нас есть интерактивные схемы подключения солнечных батарей, которые представляют собой комплексное решение от А до Я, чтобы точно научить вас, какие детали и куда подключать, какой размер проводов использовать, рекомендации по размеру предохранителей, размеры проводных наконечников и другие полезные материалы. сэкономить ваше время и разочарование. Вы можете проверить это здесь: https://www.explorist.life/solarwiringdiagrams/

---

---

Как подключить 12-вольтовые фары для кемперов к аккумулятору

Хотя действительно возможно подключить фары напрямую к положительному и отрицательные клеммы аккумулятора, установка полной электрической системы в самодельный кемпер потребует удаления ответвленных цепей (освещения, вентиляторов, розеток USB и т. д.) от аккумуляторной батареи. Для этого рекомендую использовать распределительный центр типа WFCO WF-89.50 (https://amzn.to/3kLk6gf). Вот как WFCO WF-8950 распределяет питание:

---

---

Как подключить блок предохранителей 12 В к аккумуляторной батарее

На всех схемах подключения солнечных батарей EXPLORIST.life я интегрировал WFCO WF-8950 в каждую из них. для подачи питания на все 12-вольтовые аксессуары. На следующей схеме показан путь, по которому панель распределения питания 12 В получает питание от аккумуляторной батареи. Питание 12 В поступает от аккумуляторной батареи 12 В и распределяется по шинам 12 В (распределитель Victron Lynx на этой схеме) на основные компоненты системы. От распределителя Lynx питание идет вверх по положительному и отрицательному проводам на сторону постоянного тока центра распределения электроэнергии, где есть 15 различных цепей, готовых подавать питание через положительный и отрицательный провод на каждую из отдельных ответвленных цепей 12 В (освещение, вентиляторы, usb-разъемы и т. д.).

---

---

Как подключить 12-вольтовую распределительную панель (видео)

Это был очень краткий обзор того, как подключить электрораспределительную панель. Если вам нужен более подробный обзор, вот полное руководство и видео в блоге: https://www.explorist.life/how-to-wire-a-power-distribution-panel/

---

---

Как Подключение 12-вольтовой лампы

Подключение 12-вольтовой лампы от 12-вольтовой аккумуляторной батареи через 12-вольтовый блок предохранителей довольно просто. Все, что требуется, это:

• Подсоедините положительный провод к положительной клемме с предохранителем на панели распределения питания.
• Подсоедините отрицательный провод к клемме на отрицательной шине в распределительном щите.
• Подсоедините положительный провод к положительному проводу фонаря с помощью рычажной гайки.
• Подсоедините отрицательный провод к отрицательному проводу фонаря с помощью рычажной гайки.

---

---

КАК СОЕДИНИТЬ НЕСКОЛЬКО 12-В ЛАМП ВМЕСТЕ

Предыдущая схема может оказаться бесполезной, поскольку большинство людей не подключают только одну лампочку. Как правило, желательно, чтобы несколько источников света включались одновременно. Выполните те же действия, что и раньше, но добавьте следующее:

• Подсоедините положительный провод к гайке рычага, соединенной с положительным проводом на 1-м фонаре, и протяните его к гайке рычага, соединенной с положительным проводом на 2-м фонаре.
• Подсоедините отрицательный провод к гайке рычага, соединенной с отрицательным проводом на 1-м фонаре, и протяните его к гайке рычага, соединенной с отрицательным проводом на 2-м фонаре.
• Повторите этот процесс для всех источников света, которые у вас есть.

---

---

Как установить выключатели освещения на 12 В

Теперь, когда вы знаете, как подается питание на один или несколько источников света от блока предохранителей 12 В, пришло время узнать, как подключить выключатель, чтобы вы могли включать и выключать свет по своему усмотрению. В этом разделе рассматриваются источники света, которые включаются и выключаются из одного места. Позже в этом посте мы рассмотрим двухпозиционные выключатели света, которые могут управлять светом из нескольких мест.

Схема выключателя освещения SPST 12 В

Стандартный выключатель 12 В, который мы используем для управления освещением из одного места, представляет собой «однополюсный однопозиционный переключатель», или обычно сокращенно «SPST». Это самый простой переключатель. Он просто имеет выключенное положение. Сзади три клеммы:

• Средний терминал принимает питание от распределительного щита.
• Верхний терминал подает питание на освещение, если переключатель включен.
• Нижняя клемма является отрицательной клеммой. Это просто позволяет светодиоду на переключателе работать в зависимости от того, включен переключатель или выключен. Если вы не хотите, чтобы маленький светодиод, встроенный в переключатель, работал, вы можете обойти отрицательную клемму на задней стороне переключателя и не использовать его.

ПРИМЕЧАНИЕ. На остальных схемах отрицательная клемма переключателя НЕ будет подключена. Светодиод на переключателе довольно яркий, и если эти переключатели расположены в том же месте, где вы спите, они очень раздражают.

---

---

Как работает выключатель света на 12 В?

Стандартный переключатель на 12 В, который мы используем для управления освещением из одного места, представляет собой «однополюсный однопозиционный переключатель», или обычно сокращенно «SPST». Переключатель просто «разрывает» или «подключает» положительный провод в системе, позволяя питанию либо течь, либо не течь, в зависимости от того, нажат ли переключатель или нет. Вот пример того, как работает переключатель в двух положениях для управления цепочкой из 3 ламп:

Обратите внимание, что на этой схеме отрицательная клемма переключателя НЕ подключена, что означает, что маленький светодиод на переключателе НЕ будет активен.

---

---

Как подключить несколько ламп на 12 В к одному выключателю

Подключить несколько ламп на 12 В к выключателю на 12 В так же просто, как подключить плюсы к плюсам, а минусы к минусам и установить переключатель SPST между блоком предохранителей и цепью. огней. Выключатель ДОЛЖЕН находиться между блоком предохранителей и фарами. Вот схема подключения 12-вольтовых ламп и выключателей, которая показывает 12 ламп, управляемых одним выключателем:

---

---

Как подключить несколько «зон» освещения

Если вы хотите иметь несколько «зон» освещения в своем кемпере, вы можете просто «скопировать-вставить» схему сверху до следующего места предохранителя в распределительная коробка. Это позволит вам иметь переключатели либо в одном месте, либо в двух разных местах для управления несколькими зонами. Помните, однако, что здесь показан один переключатель, управляющий одной зоной освещения. Вот как это будет выглядеть:

---

---

Как подключить 2-позиционный выключатель на 12 В

Назначение 2-позиционного выключателя состоит в том, чтобы вы могли иметь один выключатель у входа, а другой, скажем, у кровати, чтобы вы могли управлять одним и тем же набором ламп из двух разные локации.

ОЧЕНЬ ОЧЕНЬ важно подобрать правильный переключатель. Переключатель, который вы ищете, представляет собой переключатель «Однополюсный двойной ход — вкл / вкл» 12 В. Вот как работает этот переключатель:

---

---

Освещение 12 В — схема подключения двухпозиционного переключателя

На приведенной ниже схеме показано, как соединить двухпозиционные переключатели вместе и как подключить их к цепочке огней. Положительный провод от блока предохранителей 12 В подает питание на центральную клемму переключателя «вкл-вкл» на два направления. Клеммы «Нагрузка 1» и «Нагрузка 2» переключателя «Вкл-Вкл» на два направления затем подключаются к клеммам «Нагрузка 1» и «Нагрузка 2» второго переключателя на два направления на два направления во 2-м месте. Оттуда центральный терминал подает питание на освещение в зависимости от ориентации переключателей.

Лампы 12 В — 2-позиционный переключатель Список деталей

Вот список деталей, показанных на приведенной выше схеме: Распределительная панель FCO AC-DC 1 Дуплексный провод 20 Тройной провод 10 Лампы шайбы 12 В 12 90 237

Переключатель на два направления 12 В 2 Плоские соединители 6 Гайки рычага 26 1/4″ термоусадка красного цвета 20

Вот как переключается работает в различных позициях:

Надеюсь, теперь вы знаете, как подключить 12-вольтовые фонари и выключатели к вашему DIY Camper. Если у вас есть какие-либо вопросы, оставьте их в комментариях ниже и подпишитесь на будущие обновления.

Теперь, когда вы знаете, как подключить выключатель на 12 В и все освещение, пришло время для урока о том, как выяснить, какой размер и тип провода использовать в электрической системе самодельного автодома. Проверьте это здесь: https://www.explorist.life/what-wire-to-use-for-diy-camper-solar-system/

Все, что вы изучаете здесь, используется в нашем БЕСПЛАТНОМ интерактивном Схемы подключения солнечных батарей. Если вы еще этого не сделали, ознакомьтесь с ними, так как они представляют собой комплексное решение для электрической системы автодома. Ознакомьтесь с ними здесь: https://www.explorist.life/solarwiringdiagrams/

Помните, что это только одна часть полной обучающей серии по электротехнике кемперов. Чтобы увидеть все отдельные руководства, нажмите здесь: https://www.explorist.life/diy-campervan-solar

Наконец, если вы нашли это руководство полезным, оно действительно будет иметь для нас огромное значение, если вы d поделиться им с кем-то, кто может его использовать, закрепить его на Pinterest для дальнейшего использования или поделиться им в группе Facebook, когда у кого-то возникнет вопрос по этой теме.
