Петли для деревянных распашных ворот: стрела и кованые амбарные

Изначально следует знать, что петли для деревянных ворот подразделяются на универсальные, правые и левые. По первым из списка определиться не составит особого труда, они подойдут в любом случае. А по остальным выбор прост: нужно представить, в какую сторону будут открываться дверные полотна относительно того, как стоять по отношению к ним.

Гараж в деревне

Вернуться к оглавлению

Содержание материала

• 1 Особенности
  • 1.1 Какие задачи выполняют конструкции
• 2 Предъявляемые требования
• 3 Разновидности
  • 3.1 Шарниры
  • 3.2 Скрытые конструкции
  • 3.3 Декоративные
  • 3.4 Каплевидные
  • 3.5 Цилиндрические
  • 3.6 Регулируемые
• 4 Выбор по форме
• 5 Нюансы правильной установки
• 6 Уход

Особенности

Петли для ворот – это металлическое устройство небольших размеров. Основная их функция – фиксация полотен к существующим стойкам. От них зависит надежность эксплуатационных характеристик конструктивного элемента. Поэтому важно продумать каждую мелочь при выборе петель.

Основное их свойство – обеспечение способности проворачиваться без особых усилий.

В связи с этим следует тщательно подойти к выбору и установке.

Забор из дерева в деревне

Характеризующие параметры:

1. Принятие нагрузки от веса створок на себя.
2. Устройство разбирается. При сборке конструкции стоит обратить внимание на то, что, если ворота закрыты, то снять элементы будет невозможно.

Существующие нюансы эксплуатации:

1. Присутствие в конструкции отверстий для смазки. Подвижность зависит от своевременного ухода, и их требуется периодически смазывать даже в холодный период.
2. Радиус открывания зависим от навесов, поэтому их важно закрепить с заданной точностью.

Какие задачи выполняют конструкции

Эскизы моделей

Основная задача петель – обеспечение плавного и бесшумного открывания распашных ворот, а также:

1. Защита полотна от провисаний.
2. Способность легко поворачиваться.
3. Противостояние взламыванию.
4. Сопротивление условиям окружающей среды.

Если изделие соответствует требованиям качества, то оно и прослужит не один год. При этом первоначальные характеристики тоже не изменятся. Немаловажное значение имеют эстетические показатели, конструкция также должна соответствовать дизайну.

Металлическая конструкция

Вернуться к оглавлению

Предъявляемые требования

Подразделение элементов обеспечивается по назначению и устройству:

1. Если они изготовлены в виде цилиндра с опорными подшипниками, то крепить петли такой конструкции рекомендуется для поддержания веса среднего размера полотен. Их можно использовать, когда нагрузка не превышает 400 кг.
2. При изготовлении усиленной фурнитуры применяют опорный подшипник, соединенный двумя пластинами. Такие элементы выдерживают 125–600 кг. В производстве используется высокопрочная легированная сталь с обработкой от ржавчины.
3. Для облегченной нагрузки в пределах 200 кг. Фиксация осуществляется просверливанием отверстия в стойке для крепления завеса с использованием гаек.

Варианты крепления

Вернуться к оглавлению

Разновидности

Деревянные ворота будут идеально беззвучно открываться, если правильно установить петли. При этом следует обратить внимание на прочность и показатель надежности конструкции.

Металлическая конструкция

Всего существует три разновидности элементов:

1. Выполненные в классическом стиле. Они выглядят обычно и часто применяются для установки на двери.
2. Декоративные.
3. Скрытая конструкция.

Конструкции для ворот практически ничем не отличаются, но имеется одни нюанс – они выполнены с защитным покрытием от негативных факторов окружающей среды. Надежность высокая, и это обстоятельство является важным аспектом при их изготовлении.

Так как на элемент воздействуют большие нагрузки, то часто применяются подшипники, что, безусловно, улучшает эти показатели. Не исключено, что в продаже имеются элементы без ушек. Это рассчитано на то, что приварить их можно на месте в зависимости от конструктивного положения.

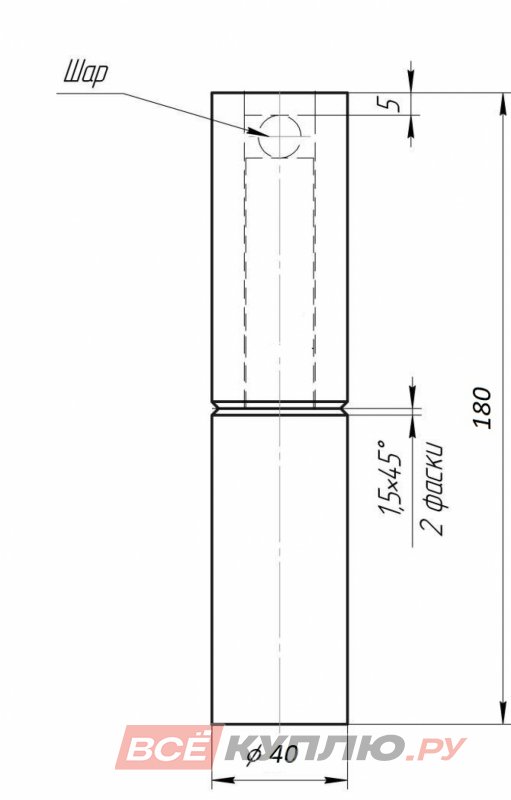

Чертеж конструкции

Шарниры

Для крепления полотен распашных ворот зачастую используются шарнирные петли. Удобство их использования заключается в следующем:

1. Обеспечиваются легкость и плавность открывания.
2. Стойкость по отношению к излому.

Существуют петли для установки на ворота больших размеров, ведь они могут выдерживать значительные нагрузки.

При правильной установке конструктивного элемента самопроизвольного открывания ворот не наблюдается. Шарниры изготавливаются из металла высокой надежности и прочности. Такие створки прослужат долгое время.

Разнообразие вариантов

Скрытые конструкции

По внешнему виду их можно сравнить с классическими. Но основным преимуществом является высокая устойчивость к внешним усилиям. В связи с этим обстоятельством просто так снять деревянные полотна будет невозможно либо на это уйдет много времени.

Декоративные

Принцип их работы не отличается от классического, к тому же эстетичный вид будет способствовать приданию соответствующего дизайна при оформлении ворот. К ним относятся кованые петли, изготовленные в старинном варианте. Такие навесы однозначно прочные и долговечные, обеспечивающие безопасность.

Каплевидные

В названии заложена форма подшипников, являющихся составной частью конструкции.

Схема крепежа

Они устанавливаются на гаражные либо въездные ворота, на бронированные двери или сейфы.

При выборе этого варианта проблема неравномерности движений будет решена в полном объеме. При открывании не будут слышны скрип и шум. Чтобы надежность работы была обеспечена, специалистами рекомендовано захватить как можно большую поверхность прилегания к створке.

Цилиндрические

Такого рода крепления – наиболее подходящие для массивных распашных ворот, так как устойчивость по отношению к нагрузкам высока. В их исполнении предусмотрены опорные подшипники, которые обеспечивают нормальную работу в течение длительного срока. В самих петлях находится коронка, скрытая в полости корпуса.

После окрашивания

Регулируемые

Такие петли обладают уникальной способностью к регулированию, а это неоспоримое достоинство в нештатных ситуациях. В этом случае не должно вызывать беспокойства то, что полотно заклинится. Цена зависит от степени сложности изготовления, выбранного материла и изготовителя.

Вернуться к оглавлению

Выбор по форме

Петли для распашных ворот имеют свои достоинства и недостатки, и этот фактор требует внимания.

Крепление к калитке

Некоторые особенности:

1. В некоторых случаях требуется отдельно приваривать ушки для обеспечения надежности крепления.
2. Если ворота – трехметровые и обшиты профнастилом, то можно установить цилиндрические конструкции, в том числе кованые петли.
3. С использованием опорных петель с подшипником каплевидной формы шов от сварки получается равномерным, поэтому процесс их установки прост.
4. Петля-стрела применяется на воротах, выполненных неважно из каких материалов, будь то дерево или металл. Причем вратам придаются дополнительная прочность и особая эластичность.
5. Если петли цилиндрические, то монтаж воротного полотна будет сложным. Этот конструктивный элемент считается наиболее надежным.
6. Накладные петли следует выбирать после произведенного расчета действующей нагрузки. Калитка с успехом прикрепляется на механизм с эксцентриком. Если ворота имеют массу более 200 кг, то используются петли с крыльями.
7. В автоматизированных системах применяются индукционные петли, в основе которых заложен магнит.

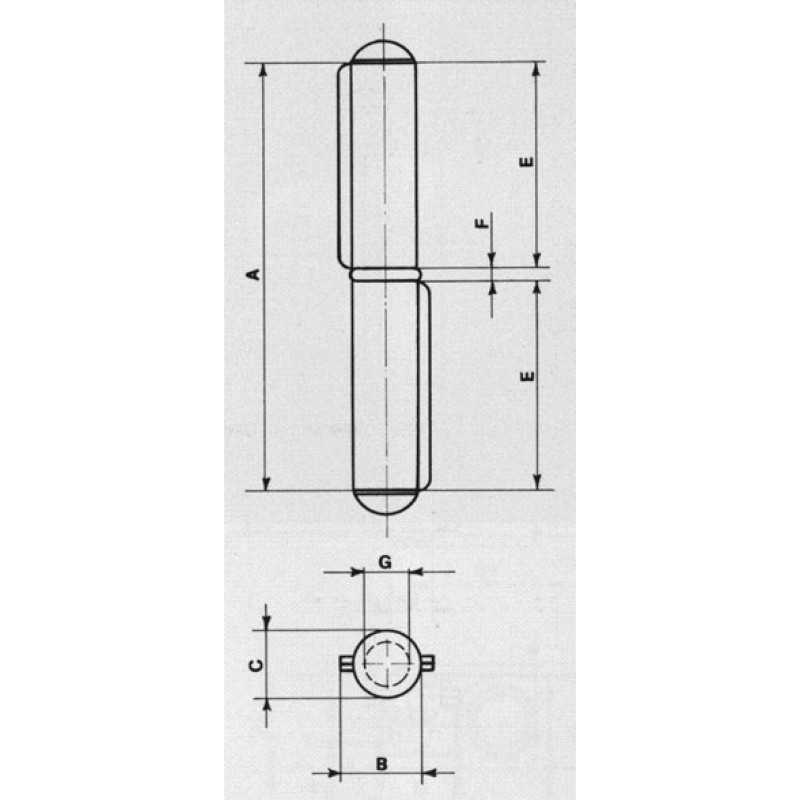

Чертеж для изготовления своими руками

Вернуться к оглавлению

Нюансы правильной установки

Как правильно прикрепить шарниры, кованые петли и иные конструкции? Нужно лишь соблюдать некоторые рекомендации и действовать согласно заданному алгоритму:

• подготовка инструментов – молотка, стамески, болгарки и сварочного агрегата. Необходимыми будут строительный уровень, шуруповерт и рулетка. Перед руками нужно иметь эскиз, и, конечно, не стоит забывать о безопасности работ;
• если требуется приварить отдельно пластинки, то стоит учитывать, что нагрузка на них должна быть равномерно распределена;
• выполнить разметки по крепежу петель к стойкам ворот и к полотнам;
• как крепить петли? Достаточно использовать в этих целях саморезы;
• навешивать элементы довольно просто, но лучше этот процесс осуществлять как минимум вдвоем.

Деревенский двор

Вернуться к оглавлению

Уход

Так как шарниры сделаны из металла, то и уход за ними должен быть соответствующим.

В процессе эксплуатации петли довольно часто деформируются, ржавеют, и в них ломается шток.

Крепежи ослабевают, если они установлены без определенных усилий. Механизм работает на срез и разрывное усилие – это обстоятельство тоже следует принять во внимание.

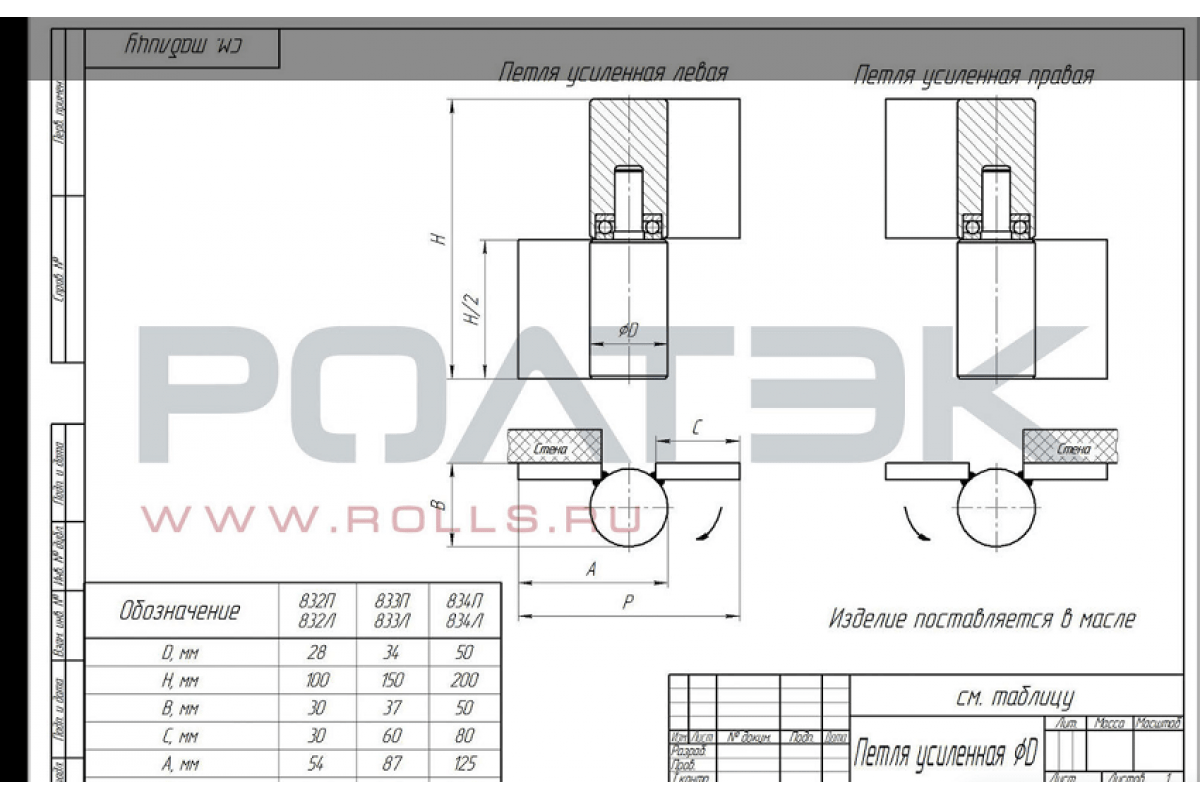

Монтажная схема

Перечень советов и рекомендаций:

• во время эксплуатации нужно обращать внимание на все образовавшиеся дефекты;
• следует обслуживать с периодичностью, указанной в инструкции;
• нельзя надолго оставлять полотна открытыми либо закрытыми: так шарниры не работают и начинают быстро коррозировать;
• в идеале будет установка опоры под каждую створку, чтобы эксплуатационный срок был продлен. Одновременно нагрузка на петли будет уменьшена;
• механизмы требуется периодически чистить от старого масла и смазочных материалов.

Установка на деревянную конструкцию

Немаловажно подобрать нужную конструкцию элемента. Это обеспечит надежность при эксплуатации, удобство при обслуживании, простоту установки и плавное открывание. При выборе стоит учитывать удерживаемую нагрузку на элементы. Правильный выбор и грамотная установка зависят только от продуманного решения потребителя.

Как правильно приварить петли на ворота

Петли для ворот – простое устройство которое служит для крепления створок к стойкам, а так же для легкого открывания и закрывания. От выбора этого механизма зависит надежность конструкции и простота эксплуатации.

Петлями оснащаются в основном распашные конструкции, которые бывают довольно тяжелыми. Поэтому, особое внимание необходимо уделять качеству монтажа, а именно креплению петель. Человек, который умеет обращаться с электросваркой, может приварить петли на ворота самостоятельно, тем же кто не обладает такими навыками рекомендуется обратиться к профессионалам.

Правила приваривания

Для того, чтобы исключить проседание ворот и в дальнейшем не было проблем с их эксплуатацией, необходимо все работы выполнять с учетом некоторых особенностей. Поэтому, в первую очередь, особое внимание следует уделить:

• Цельности сварного шва, который должен быть сплошным, то-есть без пропусков.
• Глубине сварки – петля должна быть приварена по всей плоскости, примыкающей к опоре.
• Осевому расположению – все петли, находящиеся на створке, должны находиться на одной прямой линии, чтобы нагрузка на швы распределялась равномерно.
• Определению количества петель, если ворота массивные, рекомендуется дополнить конструкцию еще одной парой.
• Размерам – все измерения производятся с помощью предназначенных для этого инструментов, а не «на глазок».

Технология приваривания

Правильно приварить петли будет намного проще, если соблюдать правила последовательность технологического процесса. Последовательность работ такова:

1. установка платиков;
2. установка ворот;
3. приваривание петель.

Теперь разберем каждый из этапов по отдельности, на примере петель круглого сечения (точеных).

Видео: Как правильно приварить петли, своими руками.

Установка платиков

Платик – это металлическая монтажная пластинка, которая служит как для равномерного распределения нагрузки, так и упрощения сварочных работ. Размер пластинки и ее форма зависит от веса и габаритов створок.

Получается, чтобы правильно установить петлю, к ней нужно приварить такую пластинку. Делается это сплошным, без пропусков, швом. Опытные сварщики могут варить и без платиков, что вполне допустимо, однако крепление уже будет не таким надежным.

Установка ворот

Перед тем как приваривать подготовленные петли, необходимо в проем установить ворота. Сделать это надо так, как они должны стоять на постоянной основе. Для установки используется длинный строительный уровень или отвес.

Ворота выравниваются во всех плоскостях: вертикально, горизонтально. Только, несколько раз удостоверившись в их правильном расположении, можно переходить к следующему этапу.

Приваривание петель

Этот процесс только на первый взгляд кажется сложным, немного потренировавшись все можно сделать самостоятельно.

Делается это следующим образом:

• Петля смазывается автомобильной смазкой (солидол, литол и т.п.), это способствует их плавной и легкой работе после установки.
• Подготавливаются тонкие подкладки толщиной до 5 мм., в основном это требуется для точеных петель.
• Производится разметка – петли должны располагаться на расстоянии 30 см от верха и низа.
• Петли привариваются, в нескольких местах, сначала к створкам, а затем к столбам. После проверки на закрытие — открытие, сварка продолжается до формирования цельного ровного шва.
• После остывания швов, их необходимо обработать шлифмашинкой и обработать грунтовкой или покрасить.

Эта технология используется практическими всеми мастерами по установке дверей.

Советы и рекомендации

Неправильная сварка, может привести к проблемам при дальнейшей эксплуатации, чтобы этого не произошло, стоит прислушаться к следующим рекомендациям:

• до начала работ сделайте и изучите схематичный чертеж, если все детали будут учтены заранее, то риск переделывать готовую конструкцию будет намного меньше;
• прямые петли привариваются к уложенным на ровную поверхность воротам;
• открывать ворота, с только что приваренными петлями, можно после полного остывания швов;
• на круглых столбах петля выпускается на 5 мм наружу, на прямоугольных приваривается заподлицо;
• сварочный шов должен идти снизу — вверх.

Виды петель

Петли для крепления распашных ворот могут различаться формой, количеством секций и способом крепления. Самым надежным, и поэтому самым популярным, способом фиксации является сварка.

Все остальные параметры петель зависят от из вида:

1. Петли цилиндрической формы – оснащены опорным подшипником, предназначены для ворот небольшой массы. Допустимая нагрузка – 400 кг. Крепятся сваркой.
2. Цилиндрические с усилением –  от предыдущих отличаются наличием специальной пластины для распределения нагрузки между створкой и стойкой. Максимальная нагрузка – 600 кг. Крепление – сваркой и винтами.
3. Сквозные петли применяются там, где отсутствует возможность использовать сварку или винтовое соединение. Крепятся следующим образом – стойка просверливается насквозь, соединение со створкой происходит гайками. Максимальная нагрузка – 200 кг.
4. Трехсекционные накладные – предназначены для массивных створок, с ними отсутствует риск провисания створок, появления скрипа, а открывание будет плавным. Кроме того, такие конструкции славятся повышенной взломоустойчивостью.
5. Жиковины (кованые петли) – кроме своего прямого назначения, служат еще и украшением, придавая воротам особый колоритный вид. В основном используются для деревянных конструкций.
6. Петля — стрела, шарнирная или полушарнирная – используется для тяжелых и толстых ворот, дверей или калиток. Выпускаются: обычные, фигурные и съемные. Оптимальный вариант для массивных гаражных ворот.
7. Регулируемые – конструкционные особенности позволяют изменять положение створки по высоте. Используются если велика вероятность, при каких-либо обстоятельствах, смещения опорных стоек. Выдерживаемая нагрузка – до 200 кг.

Приварить петли, как уже было сказано, можно самостоятельно, если к процессу подойти ответственно и соблюдать все правила и технологию. Однако, если нет необходимых навыков для установки или вы не уверены в своих возможностях, лучше воспользоваться услугами специалистов.

Видео: Как приварить точёную петлю
