Для обеспечения максимального притока солнечного света в цеха и складские помещения устанавливают промышленные зенитные фонари. Они представляют собой сложную конструкцию, размещающуюся на кровле. В отличие от горизонтальных окон, они могут выполнять несколько функций. Но сначала нужно определить разницу между промышленными и бытовыми зенитными фонарями.

Особенности промышленных моделей ↑

Главное отличие заключается в площади конструкции. Зачастую необходимость естественного освещения цеха связана со спецификой выполняемых операций и экономии электропотребления. На первый взгляд самый простой выход – сделать полностью прозрачную крышу. Но это невозможно физически. Поэтому были разработаны стандартные зенитные фонари с оптимальными размерами.

Для определения их габаритов следует внимательно ознакомиться с пунктами СНиП 2.04.05-91*У. В этом документе указаны нормы по обеспечению не только естественного освещения производственных помещений, но и определены основные критерии для другой функции зенитных фонарей – своевременного удаления дыма при пожаре. Исходя из этого можно выделить такие особенности дополнительных кровельных конструкций.

• Обеспечение должного уровня освещения помещения в зависимости от местонахождения солнца в течение дня. Рассчитывается для конкретного здания с учетом близлежащих строений и рельефа местности.
• Наличие системы автоматического (ручного) открывания створок в фонарях для создания эффективного воздухообмена. Определяется нормами пожарной охраны.
• Безопасность эксплуатации с учетом специфики производства – повышенный уровень шума, воздействие химических испарений и т.д. В том случае рекомендовано в качестве прозрачного покрытия устанавливать поликарбонат.

Расчет их формы и геометрических параметров во многом зависит от характеристик здания и специфики его эксплуатации. Также важно учитывать тип и форму конструкции, так как от этого зависят ее функциональные свойства.

Виды ↑

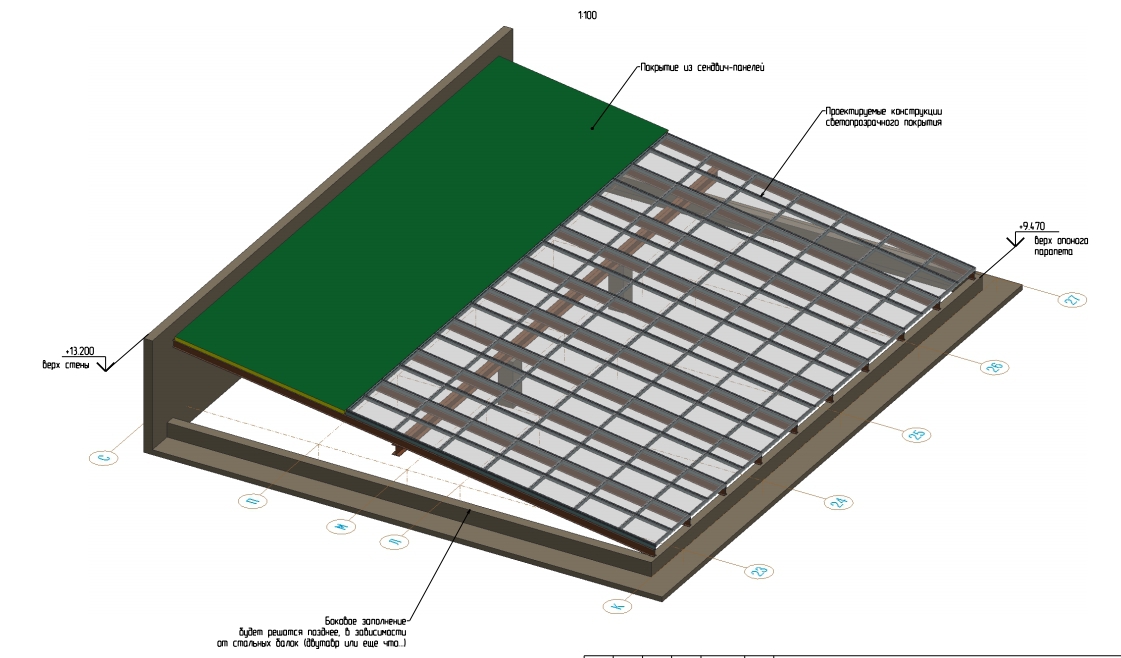

Учитывая эти нюансы, были разработаны стандартные чертежи зенитных фонарей (прим. далее ЗФ), предназначенные для промышленных коммерческих зданий.

• Точечные. Рассчитаны на освещение и дымоудаление в определенной области помещения. Используются редко, только для цехов с небольшой площадью.
• Ленточные. Характеризуются большой длиной, которая зачастую немного меньше протяженности кровли.

Также можно выделить стандартные формы конструкций.

• Односкатные

Угол наклона равен такому же параметру кровли. Располагаются на боковых частях крыши, просты в изготовлении и установке.

• Двускатные

Представляют собой отдельную подконструкцию, изготавливаемую из стальных труб (уголков). Она монтируется в проем крыши, чаще всего – в ее средней части. Может занимать до 50% от общей площади поверхности.

• Сферические

Помимо прямой функции освещения и вентиляции имеют лучшие показатели по максимальной нагрузке снеговой шапки на поверхность. Их форма не дает скапливаться большому количеству снега, что очень важно для регионов с обильными зимними осадками.

Стандартные размеры ↑

Габариты и форма зенитных фонарей зависят от конструкции здания. Согласно текущим нормативным документам для промышленных объектов они должны иметь такие параметры.

1. Ширина

Зависит от шага расположения рам. Таким образом равномерно распределяется весовая нагрузка по всей площади кровли строения.

2. Длина

Она складывается из определенного количества рам (кратное число), размеры которых были даны выше. Важно учитывать общий вес конструкции и возможность ее установки на конкретную плиту перекрытия.

3. Высота

Этот размер варьируется от 600 до 800 мм. На параметр влияет степень бокового освещения (% пропуская света), разрешенный общий вес конструкции и форма вентиляционных створок. В некоторых случаях они могут располагаться на боковых частях, чтобы избежать попадания осадков вовнутрь помещения.

Специфика монтажа и выбора материала ↑

В отличие от частных домов, зенитные фонари промышленных зданий могут быть установлены только на здания, которые были рассчитаны для этого. Исключения составляют точечные модели, так как их масса и размеры относительно невелики.

Совет

При этом необходимо правильно подобрать материал изготовления рамы. Оптимальным считается алюминиевый профиль.

Производители разработали специальные кровельные осветительно-вентиляционные системы на его основе. Благодаря этому вся конструкция имеет относительно небольшой вес и должные показатели прочности.

В качестве прозрачного материала нельзя использовать простое стекло. Это слишком опасно для работников предприятия.

• Каленое стекло. Еще на этапе изготовления проходит закалку, в результате чего образуется повышенное напряжение поверхности. Значительно улучшает прочностные характеристики. В случае повреждения рассыпается на множество небольших фрагментов, безопасных для человека.
• Оргстекло. Изготавливается из полимерных материалов и характеризуется хорошим показателем упругости и надежности. По массе приблизительно равно традиционному стеклу.
• Поликарбонат. Также относится к группе полимерных, но имеет отличительную от оргстекла структуру. Чаще всего используют ячеистые модели, так как они имеют минимальный удельный вес, что сказывается на массе всей конструкции.

Во время проектирования особое внимание уделяется системе дымоотведения – вентиляционным каналам, функции которых выполняют створки. Такие модели получили название противопожарных, так как способствуют быстрейшему удалению угарных газов из цеха (склада).

Системы открывания ↑

Важным элементом противопожарных зенитных фонарей является система открывания створок. Помимо своей охранной функции они способствуют лучшей вентиляции воздуха в помещении, что приводит к экономии на работе климатического оборудования.

В зависимости от модели производители предлагают два способа контроля работы створок.

Механический ↑

На запорную фурнитуру устанавливается привод, штанга которого опущена до требуемого уровня вдоль стены. Управление осуществляется поворотом ручки. При этом можно регулировать не только уровень открывания створки, но и ее наклонное расположение относительно рамы (система проветривания).

Совет

Подобный механизм имеет доступную стоимость, но его эксплуатация может вызвать некоторые затруднения. В частности – нельзя предусмотреть монтаж нескольких ручек управления для одной створки. Это может стать проблемой для промышленных объектов с большой площадью

Электрический ↑

В качестве привода устанавливается электрический механизм, управление которым осуществляется с помощью дистанционного пульта. Несмотря на дорогую стоимость подобной системы, комфорт и безопасность пользования ею значительно выше. Можно выбрать модель с аварийным источником питания и возможностью дистанционного управления несколькими створками от одного пульта.

Современные промышленные ЗФ могут выполнять не только практическую, но и эстетическую функцию. Внешний вид здания значительно улучшается при наличии на кровле сферических прозрачных конструкций.
