Особенности кладки в четверть кирпича

Опубликовано:

13.08.2015

Несмотря на насыщенность строительного рынка разнообразными материалами, на сегодняшний день кирпич является наиболее востребованным при малоэтажном строительстве. Его основные преимущества — влагостойкость, прочность, долговечность, огнеупорность. При этом различные размеры и характеристики кирпича позволяют выполнить способы и виды кладки, присущие конструкциям в зависимости от их назначения.

Обустройство кирпичных перегородок

Кирпич отличается прочностью, влагостойкостью, огнеупорностью и долговечностью, а различные его виды позволяют возводить стены разных типов конструкций.

Применяющаяся в современном строительстве кирпичная кладка может иметь разную толщину, от 0,5 до 2,5 кирпичей. Для возведения небольших перегородок, не испытывающих несущих нагрузок, и внутренних стен печей и каминов часто применяется кладка толщиной в четверть кирпича. При использовании одинарного кирпича стандартного размера 65х120х250 мм на возведение 1 метра стены данным видом кладки требуется 31 кирпич, при этом толщина стены составляет 65 мм. Приведенные параметры указывают на то, что этот вид кладки является экономным, а возведенные конструкции занимают небольшое количество полезной площади.

Кроме того, применение кладки в четверть кирпича распространено при облицовке щитовых или каркасных домов, каминов и печей, при возведении многослойных стен и устройства внутренней и наружной версты.

Сооружение подобных тонких конструкций является достаточно сложным делом, потому что требует не только аккуратной установки каждого отдельно взятого кирпича, но и постоянного инструментального контроля.

Схема кладки стен разной толщины.

Кроме того, возможна и переустановка кирпичей при недостаточной вертикальности перегородки. Сложность данному виду работ придают выдерживание определенной тонкости шва и возможное отклонение вертикальности конструкции не более 1 см по всей высоте. Достаточно трудоемки и работы по привязке перегородки, выполненной способом в четверть или в половину кирпича, к несущим конструкциям здания: полу, стенам, потолочному перекрытию.

Все перечисленные операции значительно повышают стоимость работ по возведению тонких перегородок из кирпича, поэтому многие хозяева загородных участков, приступая к строительству домов, предпочитают проводить их самостоятельно.

Инструменты для порядовки

Для возведения конструкций из кирпича, а также кирпичной кладки и печей необходим определенный набор инструментов. Это приспособления, позволяющие замешивать раствор и укладывать кирпичи, и инструменты, предназначенные для контроля и измерения. При помощи них каменщик контролирует процесс строительства и следит за точностью геометрии кладки.

Перед началом работ следует подготовить следующие инструменты:

Рабочие операции по заготовке неполномерного кирпича и теске его граней.

Кельму — основной инструмент каменщика, представляющую собой лопатку из стали с пластиковой либо деревянной ручкой. Кельма используется для заполнения вертикальных швов раствором, а также для разравнивания швов и удаления лишнего раствора.
Растворную лопату — предназначена для подачи и разравнивания раствора на стенах.
Расшивки — используются для обработки швов. При этом размеры и профили сечения расшивок должны соответствовать толщине и заданной форме швов.
Молоток-кирку — необходим для рубки камня либо кирпича на четвертинки, половинки и их дальнейшего обтесывания.
Швабровку — инструмент представляет собой закрепленную между фланцами резиновую пластину, при помощи которой производится процесс чистки и заглаживания швов кирпичной кладки.

К инструментам, необходимым для контроля процесса строительства по возведению кладки и печей, относятся:

Инструменты для кладки.

Отвес — позволяет выверять вертикальность перегородок и углов кладки. В зависимости от сложности задач, могут использоваться отвесы, имеющие различную массу.
Строительный уровень — предназначен для проверки вертикальности и горизонтальности кирпичной кладки.
Правило — представляет собой дюралюминиевую рейку длиной до 1,2 м. Используется для проверки качества лицевой поверхности возведенной перегородки.
Деревянный угольник — необходим для выверки прямоугольности закладываемых углов.
Складной м или рулетка.
Шнур-причалка — позволяет определять правильное положение каждого кирпича в версте.
Деревянная порядовка — рейка с насечками, применяемая для разметки рядов кладки.

Правила возведения межкомнатных перегородок

Приступая к работе по установке кирпичной перегородки, выполненной способом укладки в четверть либо в половину кирпича, следует знать основные правила, которые диктует установленный норматив.

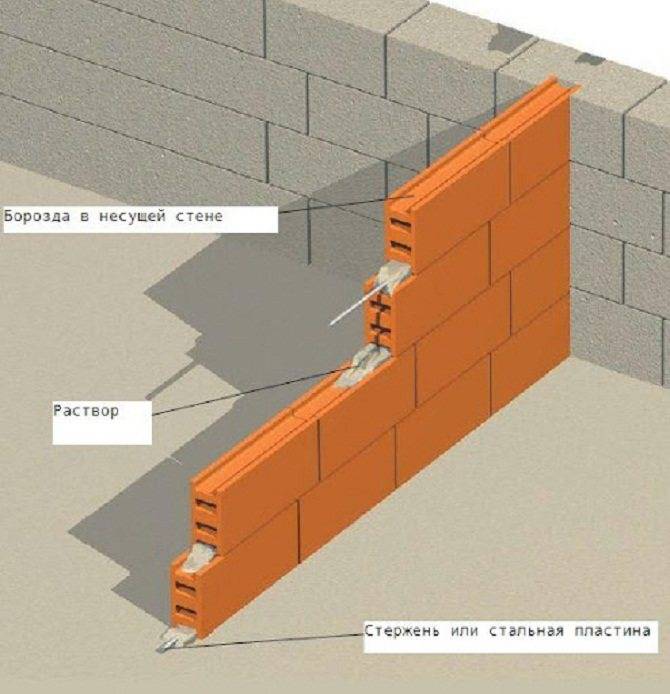

Схема возведения тонкой перегородки.

Так, все кирпичные перегородки или облицовку печей необходимо возводить только при наличии железобетонных перекрытий, что не допустит перекоса и последующего обрушения конструкции. Если работы проводятся в одноэтажных строениях без подвала, следует обустраивать малозаглубленные фундаменты, имеющие песчаную подушку. Подушку необходимо заглублять до достижения устойчивого грунта. Высота кирпичных перегородок, выполненных в четверть либо в половину кирпича, не должна превышать 3 м, а длина — 5 м.

Кирпич для данного вида кладки необходимо подбирать с ровными гранями, без трещин и отклонений в линейных размерах более 3 мм. Чтобы обеспечить качественную перевязку швов по вертикали, также будут необходимы трехчетверки и половинки кирпича. Цементный либо известково-цементный раствор должен иметь среднюю жесткость. Для проведения кладки выше роста человека следует установить мостки с козлами.

Укладка перегородки на фундамент

Существуют способы кладки кирпичной перегородки в четверть или в половину кирпича, одинаково пригодные для привязки и к кирпичным, и к бетонным стенам. Один из наиболее используемых — возведение перегородки на перекрытие (или фундамент).

Перед началом работ в месте строительства необходимо уложить гидроизоляцию из пергамина или толя, распределив по ней слой известково-цементного либо цементного раствора. Так как слой является и подстилающим, и выравнивающим, его толщина должна обеспечивать строгую горизонтальность первого ряда кирпичной кладки.

http://youtu.be/eNLU2QN_pho

Заполнение вертикальных швов производят тычком: наносят раствор на торцевую грань кирпича и устанавливают таким образом, чтобы грань прижималась к заднему тычку уложенного ранее кирпича. Затем производится тщательная выверка положения кирпичей в первом ряду, и, если оно соответствует норме, доска приспособления (деревянная порядовка) поднимается таким образом, чтобы ее кромка была выше ряда кирпичей на 13 см. Кельмой на верхнюю часть предыдущего ряда наносится и равномерно распределяется раствор. Кладка следующего ряда ведется так, чтобы кирпичи перекрывали вертикальные швы не менее чем на четверть кирпича.

Если поверхность устанавливаемой перегородки не будет подвергаться оштукатуриванию, все швы кладки, как горизонтальные, так и вертикальные, должны быть заполнены раствором. Наиболее удобные способы для выполнения такой операции заключаются в закладке арматурной проволочной сетки или стержней диаметром в 5-6 мм в шов каждого четвертого ряда по всей длине кирпичной перегородки.

Кладка двух верхних рядов под потолочное перекрытие ведется одновременно. То есть кирпичи и предпоследнего, и последнего рядов укладываются вместе. При этом необходимо помнить, что все кирпичи последнего ряда, как и первого, должны быть целыми и не иметь трещин или сколов. После того как раствор кладки схватится, все кирпичи верхнего ряда следует заклинить под потолком металлическими штырями или осколками кирпича. Применять деревянные клинья не рекомендуется.

Использование кирпичей для монтажа печи

Печная кладка, как гласит установленный норматив, должна выполняться максимально прочно и иметь тонкие швы, строго вертикальные углы, горизонтальные ряды и гладкую поверхность. Допускаемые отклонения по вертикали не должны превышать 10 мм.

Основное правило при возведении печей — создать качественную внутреннюю стенку каналов и дымоходов. Она, как правило, выполняется таким способом кладки, как в четверть или в половину кирпича. Данная толщина стенок позволяет проходящим по каналам дыму и газам нагревать их. Затем тепло постепенно распределяется по помещению, обогревая его.

При способе укладки в четверть кирпича толщина швов должна составлять промежуток до 5 мм. Швы при кладке из огнеупорного или тугоплавкого кирпича допускаются не более 3 мм.

В процессе возведения печей или каминов все внутренние поверхности необходимо очищать мастерком или руками от глиняного раствора, выдавливаемого кирпичами. Эта операция должна проводиться регулярно, после укладки трех-пяти рядов. Кладку в обязательном порядке швабруют специальной кистью или мокрой тряпкой. При этом мелкие кусочки глины опадают и швы становятся более гладкими.

Для печей, выполненных кладкой толщиной в четверть либо в половину кирпича, следует применять открытую с двух сторон отступку. В этом случае расстояние между стенкой печи и перегородкой здания не должно быть менее 32 см. Пол в отступке, где располагается печь, выполненный из сгораемого материала (дерево, пластик), установленный норматив рекомендует защищать кирпичами, положенными плашмя. Кроме того, в качестве защиты могут использоваться керамические плитки либо другие огнестойкие материалы.

Кладка в четверть кирпича: технология, схема, где используется

Содержание

1 Где используется?
2 Технология: как осуществляется кладка
- 2.1 Подготовка
- 2.2 Раствор для кладки
- 2.3 Схема укладки
  - 2.3.1 На фундамент
  - 2. 3.2 Верхних рядов

Кирпич до сих пор остается востребованным и применяемым материалом для строительства зданий и сооружений. Технология кладка в четверть кирпича пор используется на определенных этапах строительства. Стена, выложенная по такой технологии, не является несущей, но может служить межкомнатной перегородкой.

Кирпич подразделяется на две группы — красный и белый. Красный состоит из глины, белый из песка и извести. Множество способов кладки позволяют сделать различную толщину стен.

Где используется?

Этот стройматериал остается традиционным. При возведении всевозможных построек употребляется кирпич определенного вида. С целью экономии стройматериалов не желательно использовать для сплошной кладки полнотелый кирпич. Сплошную стену лучше сделать из легкого и пустотелого материала. Кладка в четверть кирпича используется для возведения внутренних перегородок помещения. При современных возможностях производства стройматериалов выпускается фаготный и облицовочный кирпич равные по размеру четверти обычного стройматериала и применяется при внешних отделочных работах зданий и декорировании, облицовке фундамента.

Вернуться к оглавлению

Технология: как осуществляется кладка

Подготовка

Предварительная выдержка блоков в воде улучшит их сцепление с раствором.

Чтобы получить качественную и прочную кладку желательно перед началом работ смочить кирпич водой. Если делать укладку на сухой материал, тогда влага, которая находится в растворе, будет впитываться в строительный материал и получится непрочная и некачественная кладка. Степень промокания кирпича небольшая, но взаимодействие с раствором влажного гораздо лучше. Чтобы уложить стройматериал правильно на одинаковом расстоянии, используется дистансер размером 8 мм.

Вернуться к оглавлению

Раствор для кладки

В состав раствора обязательно входят вяжущие составляющие компоненты и заполнитель. Основным вяжущим составляющим является цемент или известь. В роли заполнителя используют песок, но возможно использование глины и других добавок (например, клей ПВА), чтобы предать прочность составу. Раствор, в состав которого входит глина, возможно применять только при определенных типах укладки. При кладке в четверть используется обычный состав из цемента и песка. Добавлением большего количества цемента повышается эластичность и подвижность раствора.

Этапы приготовления:

Изначально принято соединять только сухие компоненты смеси.

Приготовить нужные составляющие раствора — цемент, песок, погашенная известь, вода.
Перемешать все ингредиенты без воды. Универсальный состав — одна пропорция цемента, пять песка и одна извести. В тщательно перемешанные компоненты добавляется вода. Для предания смеси лучшей эластичности можно добавить стирального порошка или любого моющего средства.
Вода доливается понемногу все время помешивая раствор. После того как масса станет однородной и нужной консистенции, раствор готов к применению. Важно помнить, что готовый состав годен к использованию 2 часа. Поэтому изготавливается количество, которое может быть израсходовано в это время.

Вернуться к оглавлению

Схема укладки

При строительстве дома заранее планируется, где будут находится перегородки. Для этого оставляют кирпичи с выступом для лучшей связки с несущей стеной. Первый этап возведения межкомнатных перегородок это разметка. Затем укладывается первый ряд. После укладки одного ряда нужно проверить с помощью уровня правильность укладки ряда. Затем натянуть направляющие стропы, по которым будет укладываться следующий ряд.

При работе с несущей стеной нужно не забыть о планировке перегородочной. Каждый последующий ряд материала должен быть правильно расположен и завершен.

Для строп используют конструкцию из брусьев 100×100 мм, длина 150 мм и доска 40×50 мм равной длине перегородки. Доска укладывается на ребро по внешней линии перегородки и плотно к ней на некотором расстоянии от концов доски фиксируются вертикально стойки. Затем крепятся из гвоздей петли и к петлям вяжутся стропы из шнура. Шнуры протягиваются в петли с боковой стороны сделанные в верхней части стоек, и крепятся к гвоздям внизу стойки. Когда перегородка из перпендикулярных частей рекомендуется подготовить угловой шаблон из сбитых под углом 90 градусов досок. Зафиксировать его вертикально на углу. Особенности укладки — материал укладываются в шахматном порядке.

В данном методе целесообразно прибегнуть к расположению камней в шахматном порядке.

На рисунке показана кладка с использованием направляющей доски, где:

1 — петля;
2 — стойка;
3 — шнур;
4 — гвоздь;
5 — направляющая доска;
6 — перегородка.

Вернуться к оглавлению

На фундамент

Перед началом кладки перегородок своими руками нужно проложить гидроизоляцию в виде рубероида или толь. Гидроизоляция укладывается на бетонное основание пол. Затем на него наносится раствор и начинается кладка кирпича для сооружения перегородки. Вертикальный шов заполняется смесью, сначала нанеся его на торец кирпича. И укладывают его придавливая к кирпичу нижнего ряда и направляющей доске. Крайние кирпичи в рядах всегда только целые.

Применяют для межкомнатных перегородок пустотелые или полнотелые силикатные или красные кирпичи. Пустотелые нежелательны для помещений с повышенной влажностью. Данную стену требуется армировать, особенно если высота более 150 см. Стены при такой кладке толщиной 65 мм, что значительно экономит полезную площадь помещения.

Примечательно, что толщина готовой конструкции получится всего 6,5 см.

Вернуться к оглавлению

Верхних рядов

При возведении здания в роли такого шара выступает армопояс, который укладывается на несущие стены для плит перекрытия, и служит для увеличения прочности. Поскольку межкомнатные перегородки не являются несущими и не оказывают большой нагрузки, то подобная конструкция не всегда рациональна. Это позволяет сэкономить расходы на стройматериалы и время.

С другой стороны, важно все кирпичи, вплоть до, последнего ряд укладывать вместе. Стройматериал должен быть ровным и целым без сколов и трещин. После высыхания кладочного раствора ряд укрепляется специальными потолочными штырями. Чае используют металлические элементы или обрезки кирпичей. Деревянные клинья для этих целей не подойдут из-за ненадежности.
