Чем отличается окно с четвертью от остальных: размер четверти окна

Окна могут быть с четвертями и без. Это зависит от применяемой в строительстве здания технологии и материалов. Существующие между этими типами различия не оказывают большого воздействия на функциональные признаки объекта. Они влияют лишь на конечный способ монтажа оконного проема.

Содержимое

• Что такое четверть в оконном проеме
  • Преимущества
• Что такое окно без четверти
  • Недостатки
• Особенности замера
• Размер четверти оконного проема
• Последовательность действий

Что такое четверть в оконном проеме

Этот тип окон не многие смогут отличить при взгляде с улицы. Это можно сделать лишь на близком расстоянии. У проема такого типа есть небольшой бортик, который идет по всей фасадной плоскости. Наименование технологии пошло от того, что при проведении строительных работ кирпичная кладка с фасадной стороны здания выступает на четверть от длины кирпича.

Преимущества

Монтаж с четвертью несет в себе различные преимущества:

• окно исправно выполняет свое назначение;
• подстраховывают его от падения, и обеспечивает стабилизацию конструкции;
• обеспечивается лучший уровень герметичности, так как наличие выступов не позволяет влаге попадать в монтажные швы;
• обеспечивает дополнительную защиту от сквозняков;
• монтаж в этом случае производится легче обычного, т.к. бортики выступают в роли дополнительного ориентира граница и рабочие экономят время для выполнения процесса.

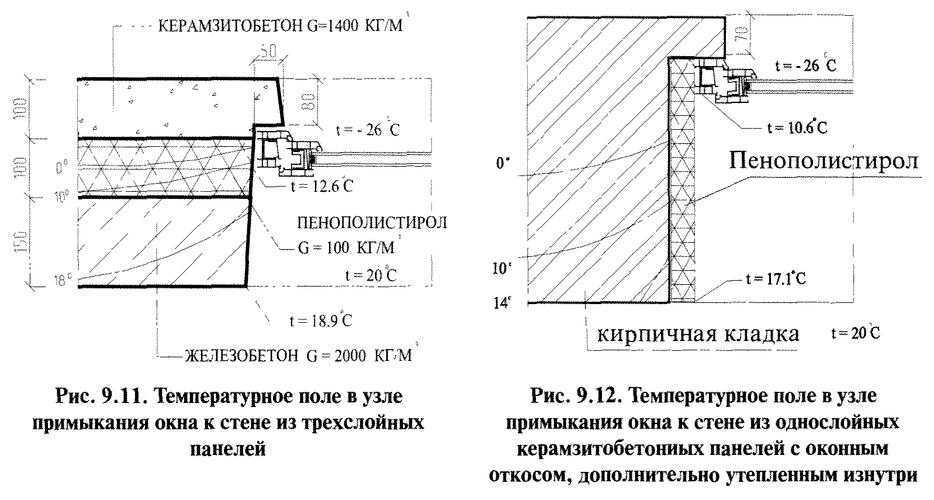

Благодаря преимуществам этого типа монтажа, конструкция может функционировать исправно. Однако самым главным плюсом выступает уровень герметичности данного способа установки оконных проемов. Это позволяет значительно уменьшить теплопотери в помещении, исключить запотевания стекол и образование плесени на элементах. Оконная четверть продлевает весь срок службы конструкции и прилегающих к ней узлов.

Особым преимуществом окна с четвертью пользуются в домах из бетона и дерева. Выступ закрывает конструкцию и используется в качестве дополнительной опоры. Он позволяет произвести монтаж данного типа проема строго по ГОСТу. Окна с четвертью и без четверти различаются лишь в фасадных выступах. Наличие знаний в сфере строительства не обязательно. Заметить разницу сможет любой обыватель.

Что такое окно без четверти

Не имеющее четверти перекрытие отличается отсутствием резкого перехода от внутредомовой части кладки к фасадной. Это чревато тем, что при монтаже продвижение вперёд конструкции ничем не ограничивается.

Проёмы без четверти распространены в частном секторе, т.к. люди стараются сделать более простым и удешевить для себя строительство. Помимо этого возводя постройки из пеноблоков, которые часто используются для строительства, создавать выступы в оконных проемах довольно затруднительно.

Недостатки

Несмотря всё вышесказанное отсутствие четверти не оказывает сильного влияния на общие характеристики оконного проема.

Если воспользоваться другим способом могут возникнуть трудности:

• потребуется дополнительно защитить монтажный шов;
• применение уплотняющей ленты ПСУЛ затрудняется;
• на то, чтобы правильно расположить окна и зафиксировать их придется потратить больше времени.

Если при установке окон, строители проявили небрежность, через некоторое время монтажный шов может начать пропускать воздух. Пена быстро придет в негодность. В результате на окне появится конденсат и грибок. Если человек желает избежать данных последствий, нужно правильно замерить и установить оконную конструкцию.

Особенности замера

Особенности измерения перекрытия с четвертью и без, отличаются. Замеряя окно нужно учесть различные факторы. Если этим пренебречь, это может повлечь за собой печальные последствия. При выполнении процедуры возникает много тонкостей. Если у человека нет опыта, он не сможет хорошо выполнить работу. От его внимания укроются важные моменты. Это не несёт финансовых потерь, так как услуга оказывается компаниями безвозмездно.

Иногда цена монтажа зависит от размера оконных конструкций. В этом случае их предстоит измерить самостоятельно.

Размер четверти оконного проема

По стандарту оконная четверть составляет 65 мм. На деле эти цифры могут быть иными.

Рама может уходить за проемы:

• на 15-20 мм сверху;
• по бокам на 20-40 мм;
• снизу постановочного профилем раму приподнимают на 10-30 мм относительно края просвета.

Вам понадобится определить, насколько сильно рама профиля будет перехлёстываться с выступающим участком стены. Для их контроля существует определенные регламенты, однако их соблюдение не всегда возможны. Часть оконной конструкции может не сходиться с рекомендуемыми размерами. В этом случае необходимо уменьшить перехлёст до таких размеров, чтобы окно могло войти во внутренний проём. При пренебрежении этим могут возникнуть проблемы при монтаже конструкции.

Последовательность действий

Конструкция замеряется в определенной последовательности:

• определение параметров проема;
• выяснение внутренних размеров рамы;
• расчет возможных отклонений от нормы на основании полученных выше данных;
• определение размера возвышения нижней части окна над плоскостью проема;
• вычисление параметров рамы.

С бригадой оконщиков заранее обговорите, какие мероприятия будут проведены для защиты монтажного шва от вредных факторов внешней среды, возможно, потребуется сбить кирпичные неровности на стене или панельке. Вообще оконные проемы по структуре напоминают дверные.

Процесс монтажа разных типов окон почти идентичен. Главное назначение оконных перекрытий — защита внутренних помещений.

Монтаж окон без четверти не отличается от процессов, прописанных в ГОСТе. Их различие в способах защиты от влаги и ветра. Для этого пользуются специально разработанными нащельниками и наличниками, идущими вокруг фасадной части окна.

Монтаж перекрытий чаще проводится в проемах с четвертью. При отсутствии такой возможности примите все меры для защиты внешней части перекрытия от воздействия внешних факторов. Вопрос заранее уточняется с рабочей бригадой. В противном случае человек рискует получить некачественную услугу.
