Что такое окно с четвертью, отличие от систем без четверти и особенности монтажа в проем

При возведении многоквартирных и частных жилых домов конфигурации оконного проема выбирают разные. Следовательно, монтаж окон может проводиться с четвертью или без нее. Оба варианта практичны, однако предполагают различные методы замера и остекления. Поговорим о том, что собой представляет окно с четвертью, каковы его размеры, особенности. Интересно, что визуально оно практически неотличимо от «обычного» – без четверти, но если рассмотреть его внимательно, некоторые нюансы будут заметны.

Читать все

Четвертью называется бортик, проходящий по периметру оконного проема и призванный повысить прочность фиксации рамы. Или это может быть выступающая часть кирпичной кладки. Свое название он получил из-за ширины – она равна ¼ части ширины кирпича. Такой выступ проходит по периметру полностью. Небольшие размеры бортика не сказываются на просматриваемости, не мешает с комфортом использовать окно, однако обеспечивают надежность крепления оконной системы.

Чаще всего окна с четвертью ставят в деревянных и кирпичных домах. Дополнительная опора для оконных рам позволяет монтажникам при установке придерживаться требований ГОСТ. А вот в домах из газо- или пеноблоков реализовать небольшой выступ проблематично, поэтому окна приходится делать без четверти. Бортик – необязательный элемент, но он повышает эксплуатационные параметры окна и упрощает монтаж.

В современных новостройках бортики практически не встречаются, поскольку ПВХ системы сами по себе достаточно энергоэффективны. Выступ не формируют в дверных проемах.

Особенности окон с четвертью

Следует отметить отличие в конструкции откосов. Специфика окна с четвертью – характерный переход между внутренними и наружными откосами. У систем без выступа этот переход плавный. При работе монтажники не берут во внимание дополнительные элементы здания – бортики, что позволяет им двигать раму вперед и назад в проемы, выбирая место для монтажа блока.

Но более важно отличие в практическом применении, а не во внешнем виде. Установка окна в проем с четвертью гарантирует усиленную защиту монтажного шва. Если выступа нет, необходимо продумать, как спасти шов от УФ-лучей и разгерметизации. Не сделав этого, вы столкнетесь с негативными последствиями – образованием конденсата, плесени, деформацией блока.

Технология с выступом существенно упрощает и ускоряет работу монтажников, которым не нужно искать ровное положение блока – достаточно выставить его вплотную к бортику. Выступ обеспечивает повышенную прочность фиксации профильной системы в проеме.

Понять, использована ли четверть при монтаже окна, вы можете самостоятельно. Измерьте ширину проема в помещении и с наружной стороны. Если параметры различаются, выступ имеется.

Функции четверти в остеклении

Выступающий элемент имеет три основные функции:

• Страхует раму от выпадения из проема.
• Повышает герметичность системы и защищал монтажный шов.
• Снижает риск проникновения влаги в помещение.

Но современные пластиковые окна оснащены не гниющими стеклопакетами. Надежные производители предлагают прочные крепежи. Уплотнительные профили из синтетического каучука защищают от протечек и продуваний. Однако монтаж с четвертью по-прежнему используется в домах. Выступ ускоряет работы, придает конструкции эстетичность, сокращает ветровую нагрузку.

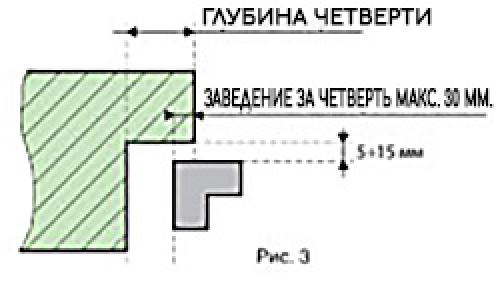

Размер четверти

Рекомендованный размер четверти для ПВХ окна с любой стороны – 65 мм. Однако добиться этого параметра удается не всегда, нередко высота находится в диапазоне 50-100 мм. Согласно нормативам, есть размеры, на которые рама должна уходить внутрь проема (в мм):

• сверху – 15-20;
• слева/справа – 20-40;
• снизу – 10-30.

Однако размеры выступа в домах из кирпича, дерева или бетона могут отличаться от рекомендованных. При монтаже приходится уменьшать размеры перехлеста, после чего оконный блок можно будет вписать в просвет.

Читать все

Преимущества и недостатки окна с четвертью

Основные плюсы окна с четвертью:

• Прочность и надежность крепления к раме. Оконная конструкция не выпадет.
• Простота монтажа. Бортик становится своеобразным ориентиром, позволяющим определить положение профиля.
• Улучшение герметичности. Бортик – защита монтажного шва от влажности, а помещения – от сквозняков. Также он предохраняет шов от разрушения под воздействием УФ-лучей.
• Сокращение тепловых оттоков. Окна в меньшей степени покрываются конденсатом, откосы и подоконники – не плесневеют.

Недостатков у таких конструкций практически нет, однако нужно учитывать особенности монтажа широкого подоконника, например, используемого как барная стойка, продолжение столешницы или рабочее место. Поскольку при монтаже с выступом рама заглубляется на 120 мм по отношению к наружной стене, при габаритном подоконнике возрастает риск конденсата на стеклопакете и откосах. Это связано с герметичностью ПВХ окон и с разницей температур в доме и на улице. Чтобы избежать конденсации, надо заказать утепление откосов. Или увеличить четверть до 250 мм, при этом заузив подоконник.

Еще один вариант – оснастить профильные системы вентиляционным клапаном для пассивного проветривания без участия человека.

Читать все

Специфика замера окна с четвертью

Разберем, как правильно проводить замер окна с четвертью и без нее. Чтобы оконные системы соответствовали габаритам проема, не рекомендуем покупать готовые пластиковые системы. Лучше заказать изготовление под размер. Только такие оконные блоки помогут защититься от сквозняков и протечек, будут полностью герметичными.

Обращайтесь к профессиональным замерщикам, которые выполнят расчет с точностью до миллиметра. Это поможет избежать ошибок при установке ПВХ окон с четвертью.

Разберем пошагово технологии замера оконных систем с выступом и без него.

Замер окна без выступа:

1. Определение места расположения окна. Для этого толщину стены (S) следует разделить на 3. Далее – измерить глубину внутреннего откоса, которая чаще равна 2/3 S. Следовательно, внутренний откос – 1/3 S.
2. Замер высоты проема (H). Проводится в трех позициях, выбирается наименьший параметр. Результаты фиксируются с точностью до миллиметра.
3. Замер ширины проема (B). Аналогично – проводится в трех точках, выбирается минимальное значение.
4. Расчет фактических размеров оконного блока. Из полученных H и B нужно вычесть габариты зазоров между рамой и проемом, а также размеры монтажных швов (40-60 мм с каждой стороны) и подставочного профиля. Последний учитывается только для нижней плоскости.

Данный алгоритм актуален для замеров прямоугольных проемов без существенных перекосов. В более сложных случаях применяются иные методики, предполагающие инженерное образование и опыт.

Технология замера окна с четвертью:

1. Определение H и B проема. Процедура аналогична замерам для пластикового окна без четверти.
2. Фиксация размеров бортика. Проворится периметру проема.
3. Вычитание перехлеста, ширины шва (40-60 мм), подставочного профиля.
4. Для определения высоты рамы учитывается расстояние между стеной и подоконником.

Читать все

Проведение монтажа окон с четвертью

Разберем, как правильно проводить монтаж пластиковых окон с четвертью. В целом установка проводится по базовому алгоритму, поскольку назначение бортика – продление срока службы монтажного шва. А также защита самой пластиковой конструкции – от промерзаний, протечек, сквозняков. Кроме того, бортик повышает прочность фиксации оконного блока в проеме.

Правила установки пластикового окна с четвертью (и без нее) закреплены в ГОСТ 30971-2012. В нормативном документе определены габариты монтажных швов, шаг креплений, возможные перекосы. Однако имеется и отличие – бортик защищает шов с наружной стороны и позволяет отказаться от дополнительных мероприятий. Если же монтаж проводится в проем без четверти, устанавливаются наличники или нащельники, которые предохраняют шов от повреждений. Кроме того, эти доборы дают возможность использовать герметизирующую ленту ПСУЛ.

При монтаже окон в дома со стенами из газобетона, четверти формируют не одновременно с кладкой, а после выравнивания откосов в проемах. Толщина элемента – 100 мм, фиксируется на клеевом составе. Внутри и снаружи постройки швы армируются ПВХ сеткой.

При установке окон с четвертью в доме с кирпичными или деревянными стенами учитывается нагрузка на раму, которая практически такая же, как и при монтаже без выступа. Поэтому рекомендовано использовать прочные крепежи: анкера или нагели. Предварительно под них просверливаются отверстия.

Читать все

Четверть в современном строительстве используется не всегда. Пластиковые окна герметичны, не подвержены плесени, гниению, поэтому допустима установка без бортика. Однако выступ позволяет ускорить и упростить установочные работы, повысить эстетичность.

Специалисты «Софос-Окна» занимаются профессиональным монтажом оконных систем с четвертью или без нее. Мы выполним точный замер, поможем выбрать профиль, стеклопакет, фурнитуру и доборы исходя из особенностей вашего дома. Устанавливаем пластиковые окна в постройки из кирпича, бревен или бруса, пено- и газоблоков. Работаем по официальному договору, предоставляем гарантии.
