К вопросу использования остекления в легкосбрасываемых конструкциях

Автор: В. В. Иванников, А.Г. Николаев, В.М. Шварц, О.Б. Рябов, В.Н. Степанов (ОАО «НОРЭ»).

Опубликовано в журнале Химическая техника №12/2014

Основная деятельность ОАО «НОРЭ» – проведение экспертизы промышленной безопасности на опасных производственных объектах, в том числе промышленной безопасности зданий и сооружений на объектах химической промышленности.

Каждый год в нашей стране увеличивается число предприятий с взрывоопасными производствами. Это обусловлено и реконструкцией старых производств, и созданием и строительством новых. Сейчас перед собственниками предприятий все актуальнее встают задачи уменьшения затрат на энергоносители, содержание зданий и сооружений, повышение комфорта для обсуживающего персонала.

В последнее время при проведении экспертизы промышленной безопасности зданий и помещений категорий А и Б по взрывопожароопасности (в соответствии с п. 5.1СП 12.13330.2009 [1] и статьи 27 главы 8 Федерального закона 123-ФЗ [2]) приходится сталкиваться с проблемой, суть которой заключается в том, что при выполнении капитальных ремонтов и реконструкции зданий собственники предприятий, зная (или не зная) о необходимости правил устройства легкосбрасываемых ограждающих конструкций, для улучшения микроклимата помещений и уменьшения теплопотерь демонтируют старые деревянные оконные блоки и вместо них устанавливают новые металлопластиковые окна с однокамерными и даже двухкамерными стеклопакетами. Обычно такие ремонтные работы ведутся без согласованного с Ростехнадзором проекта, а бывает, что и вовсе без проекта.

Вместе с тем согласно п. 5.10 СП 56.13330.2011 [3] в помещениях категорий А и Б следует предусматривать наружные легкосбрасываемые ограждающие конструкции, в качестве которых следует, как правило, использовать одинарное остекление окон и фонарей. При отсутствии расчетных данных площадь легкосбрасываемых конструкций должна составлять не менее 0,05 м2 на 1 м3 объема помещения категории А и не менее 0,03 м2 – в помещения категории Б. Оконное стекло относится к легкосбрасываемым конструкциям при толщине 3; 4 и 5 мм и площади светового проема не менее соответственно 0,8; 1 и 1,5 м2. Армированное стекло, стеклопакеты, триплекс, сталинит и поликарбонат к легкосбрасываемым конструкциям не относятся.

В соответствии с п. 1.3 главы 1 СН 481–75 [4] не допускается предусматривать стеклопакеты для остекления световых проемов помещений с взрывоопасным или взрывопожароопасным производством.

Согласно п. 3.1.11 МДС 56-1.2000 [5] в зданиях с производствами, относимыми по взрывопожароопасности к категориям А и Б, светопрозрачное заполнение окон, выполненное из стеклопакетов, не может быть использовано в качестве наружных легкосбрасываемых элементов конструкций.

Одним из требований п. 13.2 главы III Федеральных норм и правил в области промышленной безопасности [6] является оценка соответствия площади и весовых характеристик легкосбрасываемых конструкций требуемой величине, обеспечивающей взрывоустойчивость объекта.

Если наружное остекление выполнено согласно принятым нормам, то при достижении давления в 0,7 кПа все стекла, входящие в светопрозрачные конструкции наружного остекления, должны разрушиться и тем самым погасить ударную волну, не позволив взрыву повредить несущие конструкции здания, ответственные за прочность, устойчивость и безопасность здания. Данные требования к остеклению промышленных объектов рассматривались исходя из условий «холодного» остекления, т. е. одинарным простым оконным стеклом.

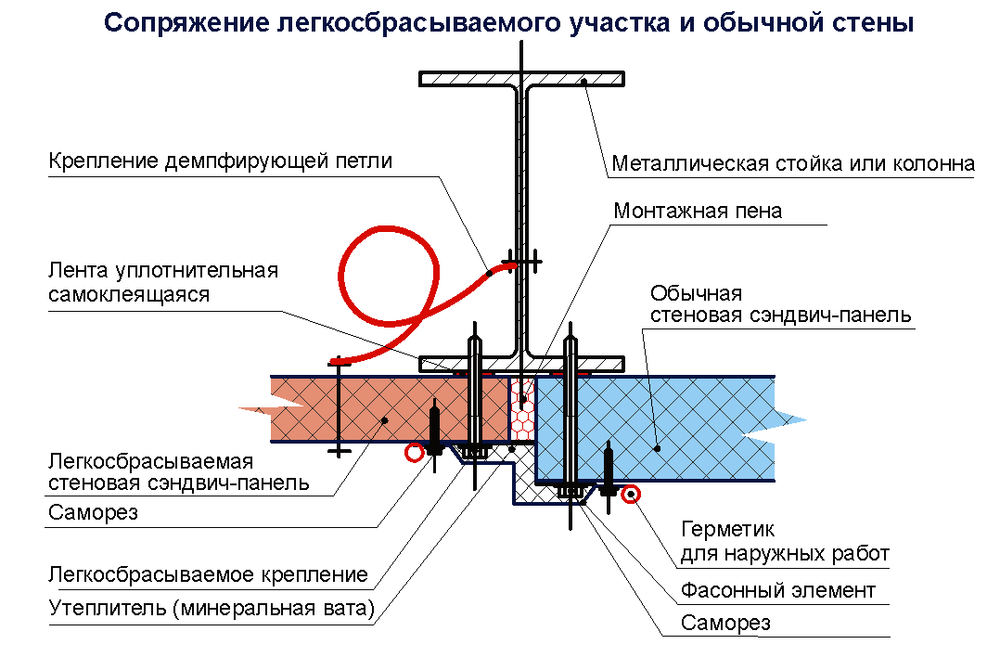

В связи с этим возник вопрос о создания легкосбрасываемых ограждающих конструкций, которые легко выбиваются взрывной волной, для взрывоопасных производств газовой, нефтяной, химической и других промышленности.

Сейчас производители металлопластиковых окон предлагают легкосбрасываемые светопрозрачные конструкции (ЛСПК) на базе окон из ПВХ с применением в качестве заполнения стекла или стеклопакетов, но с узлами крепления оконных блоков, которые должны разрушаться при заданных нагрузках (при избыточном давлении 0,7 кПа), но сохранять свои несущие способности при восприятии оконной конструкцией положительных и отрицательных ветровых нагрузок. Защитное действие легкосбрасываемых ограждающих конструкций в этом случае будет заключаться в том, что светопрозрачное заполнение будет сброшено ударной волной при разрушении в начальной стадии взрыва, когда давление газов – продуктов взрыва – не достигло еще разрушительных и опасных значений для несущих конструкций сооружения. Через открытые проемы, которые образуются после сброса легкосбрасываемых конструкций, избыточный объем газов и прочих продуктов взрыва будут вытеснены наружу и не приведут к серьезному разрушению внутри здания. Данное заполнение оконных проемов является в большей мере «вышибным», так как при взрыве внутри здания вылетает (вышибается) вся конструкция оконного блока.

Но отсюда следует вопрос: и ранее, и сейчас строительные нормы и правила (см. п. 3.3 СНиП II-М.2-72*[7], п. 2.42 СНиП 2.09.02-85* [8], п. 5.9 СНиП 31-03-2001 [9], и п. 5.10 СП 56.13330.2011 [3]) предполагали и предполагают, что при взрыве произойдет разрушение стекла, и осколки полетят на улицу, предположительно не причинив (или причинив минимальный вред в виде порезов) особого вреда здоровью человека в соответствии с п. 6 статьи 3 Федерального закона № 384-ФЗ [10]. А если при взрыве вылетит и начнет «планировать» с десяток–другой металлопластиковых оконных блоков, да еще на группу людей или на стоящее рядом дорогостоящее оборудование или на трубопроводы, то к чему это может привести? Поэтому при замене оконных блоков в зданиях и помещениях категорий А и Б собственникам предприятий следует в первую очередь руководствоваться требованиями действующих на данный период времени норм и правил.

1. СП 12.13330.2009. Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности.
2. Федеральный закон 123-ФЗ «Технический регламент о требованиях пожарной безопасности».
3. СП 56.13330.2011. Производственные здания.
4. СН 481-75. Инструкция по проектированию, монтажу и эксплуатации стеклопакетов.
5. МДС 56-1.2000. Рекомендации по выбору и устройству современных оконных конструкций.
6. Федеральные нормы и правила в области промышленной безопасности «Порядок осуществления экспертизы промышленной безопасности в химической, нефтехимической и нефтегазоперерабатывающей промышленности».
7. СНиП II-М.2-72*. Производственные здания промышленных предприятий. Нормы проектирования.
8. СНиП 2.09.02-85*. Производственные здания.
9. СНиП 31-03-2001. Производственные здания.
10. Федеральный закон №384-ФЗ «Технический регламент о безопасности зданий и сооружений».

Облегченная архитектура: инновационные материалы и методы строительства

Шрия Патил
/ Оставить комментарий

Содержание

Переключатель

Основная задача здания — выдерживать динамические нагрузки. В большинстве случаев статическая нагрузка конкретного здания может быть достаточно большой. Отношение статической нагрузки конструкции к ее динамической нагрузке определяет, насколько легким будет здание. Чем меньше это соотношение, тем легче здание. Структуры в облегченной архитектуре относительно проще. Поскольку доступность материалов зависит от региона, правила и принципы облегченной архитектуры также меняются от места к месту.

Висячий мост с натянутыми тросами намного легче фермы, а ферма легче коробчатого моста, построенного из бетона. Легкие конструкции могут быть затруднены из-за разницы температур, сильных ветровых нагрузок и снега, но они могут выдержать землетрясения. Легкие конструкции часто влекут за собой высокие затраты труда и импульсивное использование природных ресурсов. Наряду с созданием легкой архитектуры необходимо также учитывать различные типы способов повторного использования, ремонта или даже переработки некоторых или всех частей конкретной конструкции элементов легкой архитектуры.

Фото ArchDaily

Легкие конструкции полезны для нашего общества с экологической, социальной и культурной точек зрения. Легкая архитектура обеспечивает меньший расход материалов. Эти конструкции можно демонтировать и утилизировать. Эти конструкции требуют детального изготовления и сборки, что увеличивает занятость. Легкие архитектурные конструкции способствуют созданию архитектурного контекста конкретного места. По сравнению с тяжелыми, громоздкими конструкциями легкие конструкции имеют меньший визуальный вес, что дает более приятное восприятие.

Тросы, мембраны, оболочки, а также складчатые конструкции и пространственные решетки, своды и купола с раскосами, арки и ферменные системы являются некоторыми компонентами облегченной архитектуры. Материалы, используемые для мембран, могут представлять собой стекло с покрытием из ПТФЭ или полиэфирные ткани с покрытием из ПВХ. Эти конструкции могут быть использованы для большепролетных крыш стадионов и выставочных сооружений, входных конструкций, козырьков для защиты окружающей среды, а также торговых центров с крытой крышей. Легкие конструкции успешно несут нагрузки независимо от формы и размеров конструкций.

Обычно собственный вес легких конструкций намного меньше. Эти конструкции являются результатом сочетания передовых строительных технологий и легких и высокопрочных строительных материалов. Для двойных криволинейных или других инновационных форм поверхности предварительно напряжены. Они требуют раскроя шаблонов, которые отличаются исключительным вниманием и тщательностью при сборке конструкции. У них довольно привлекательный внешний вид и современная харизма.

Фото UrDesignMag

Графен считается одним из самых прочных материалов в мире. Исследователи обнаружили, что трехмерный графен прочнее двухмерного. Они также нашли способ превратить 2D-графен в 3D-графен, разработав новый материал с характеристиками губки. Он в 10 раз прочнее и содержит 5% плотности стали. Металлическая микрорешетка с плотностью 0,9 грамма на кубический сантиметр является самым легким из всех конструкционных материалов на планете. Он производится из никель-фосфорных трубок и используется в основном в автомобильной и авиационной промышленности.

Фото Inhabitat Фото Inhabitat

Карбин — экзотическая форма углерода, синтезированная в 2016 году. Говорят, что этот материал прочнее графена. Он считается самым прочным из всех материалов и в два раза прочнее углеродных нанотрубок. Аэрографит считается самым легким материалом. Он легче пенополистирола, имеет плотность 180 граммов на кубический метр и может иметь различные формы и размеры.

Фото Inhabitat

В строительстве легких домов используются различные методы строительства по сравнению с традиционными методами строительства. Качество дома обеспечено, и дом сделан в соответствии с нормами строительства. Легкая архитектура — это необычный подход к строительству зданий. Материалы могут быть разработаны самостоятельно и представляют собой комбинацию различных веществ, таких как волокна, металлы, полимеры, древесная стружка и частицы глины. Отсутствие форм и каркасов позволяет зданию самостоятельно адаптироваться к различным условиям. Принципы физики, касающиеся легкости конкретной конструкции, помогают в определении определенных проектных решений.

Контекст места здесь включает климатические условия места и гравитационные силы. Состав материала — это самый первый шаг в определении структуры. Наряду с живыми нагрузками, ветровой нагрузкой и гравитационными силами при строительстве дома с легкой архитектурой также учитываются акустика, климатические условия, пожароопасность, вибрации и т. д. При строительстве этих домов обеспечивается минимизация энергопотребления. Эти принципы могут привести к инновационным дизайнерским решениям. Защита от вибрации зависит от жесткости материалов и фиксации между ними.

Вопреки распространенному мнению, что акустическая изоляция и визуальная масса идут рука об руку, учитывая его способность препятствовать прохождению звука. Этот метод работает, но отключение структур, передающих звуки, является более эффективным методом. Тепловой комфорт в таких домах предполагает вентиляцию и изоляцию помещений. При выборе материала учитываются потребление энергии, теплопередача, влажность и т.д. Такие материалы, как стекло или пластик, используются для направления солнечного света в направлениях, желаемых дизайнером, а также пользователем.

Некоторые части здания могут производиться серийно. Весь процесс построения легкой архитектуры требует меньше усилий по сравнению с традиционной громоздкой архитектурой. Можно избежать использования форм для определенных форм, чтобы материалы могли принимать форму естественным образом в соответствии с природным контекстом и обстоятельствами. Везде, где это возможно, приветствуется интеграция материалов. Например, рамы, используемые для строительства стен, могут быть интегрированы, чтобы избежать двойных рам для строительства стен.

Облегченная архитектура помогает сократить расходы на транспортировку материалов. Это приводит к увеличению скорости строительства. Конструкции, построенные в результате облегченной архитектуры, более удобны и гибки в использовании. Помещения в такой архитектуре представляют собой легкие простые изделия, которые можно легко купить в магазине в готовом виде вместо громоздкой конструкции.

Адаптируемость конструкции с точки зрения функциональности является основным преимуществом облегченной архитектуры. Требуется минимум усилий, чтобы изменить места и комнаты без обязательств использования определенного пространства для конкретной работы. Людям проще вносить коррективы самостоятельно, открывая крыши и фасады. Такие услуги, как водоснабжение, канализация, электричество и т. д., легко меняются.

Будущее легких конструкций в строительстве

Недавние технологические инновации позволили академическим исследователям и передовым производителям использовать науку (и искусство) биомимикрии в полной мере. Возможно, в нем просто содержится ключ к созданию значительно улучшенной, устойчиво построенной среды для коммерческого строительства. Прежде чем углубляться в области применения и преимущества для проектирования, строительства и строительства, важно понять, что представляет собой эта высокотехнологичная и новая концепция.

Что такое биомимикрия?

Биомимикрия — это копирование и воссоздание природных конструкций, функций или механизмов и поиск способов эффективного использования этих элементов в материалах, ресурсах и энергии. Основываясь на последней части этого определения, неудивительно, что строительная и обрабатывающая промышленность, наконец, начинает использовать биомимикрию. С точки зрения эффективности и устойчивости потенциальные улучшения привлекли внимание профессионалов отрасли в области архитектуры, проектирования и строительства.

Биомимикрия тесно связана с «облегчением». Согласно журналу NFPA, для облегчения веса используется инженерная древесина, термин, используемый для определения деревянной конструкции, изготовленной из связанных волокон и материалов, которые соединяются в композитную балку.

Концепция облегчения никоим образом не нова в строительной отрасли. Биомимикрия работает рука об руку с облегчением. Легкие материалы есть во многих коммерческих зданиях и сооружениях. В этих легких материалах используются связанные волокна, мембрана, кабель, оболочка или складчатые структурные системы. Области применения включают здания с крышами с большими пролетами, такие как стадионы или выставочные сооружения.

Примеры ультрасовременного облегчения веса

В последней серии веб-семинаров Synapse Жанин Беньюс под названием «Минимизация материала для максимального эффекта» она исследует концепцию облегчения веса и обсуждает, как различные компании и исследовательские группы успешно применяют эту практику для их преимущество.

Она рассказала о различных реальных примерах и процессах облегчения веса, используемых в строительстве и обрабатывающей промышленности.

Легкие конструкции

Доктор Кристиан Хамм из Института Альфреда-Вегенера (AWI) Центра полярных и морских исследований им. Гельмгольца руководит систематизированным биомиметическим подходом к проектированию и инженерной оптимизации. Этот инновационный метод, получивший название Evolutionary Light Structure Engineering (ELiSE), использует легкие, иерархические структуры, созданные природой, для снижения веса на 50%, а также для ускорения производства.

Команда биологов, инженеров-конструкторов и специалистов по информатике под руководством доктора Хэмма оптимизирует размещение материала, чтобы эффективно выдерживать структурные нагрузки. Этот метод называется «оптимизация топологии». Они также изучают наноструктуру природных материалов. Эти элементы в наноструктуре позволяют зданию достичь большей прочности и гибкости.

Алгоритмический дизайн

На протяжении последнего десятилетия многие архитекторы использовали недавно разработанные передовые вычислительные инструменты для проектирования конструкций с «минимальным потреблением энергии». Эти высокотехнологичные системы позволяют архитекторам и инженерам анализировать и моделировать физическое поведение конструкций с помощью алгоритмов. Поскольку каждая деталь конструкции, спроектированной с помощью вычислений, изучается и строится с высочайшей точностью, конструкции создаются быстрее и осуществимее.

Инновационные и экологичные материалы

Другие исследователи, такие как Мишель Ойен, биоинженер из Кембриджского университета, стремятся улучшить строительную отрасль непосредственно за счет разработки синтетических строительных материалов и материалов из яичной скорлупы. Цель Oyen — создать строительный материал, более экологичный, чем бетон и сталь, но такой же прочный.

В настоящее время для производства цемента и стали требуется много энергии, что приводит к интенсивному использованию ископаемого топлива. С другой стороны, природа и природная среда создают свои материалы при комнатной температуре или температуре тела. Это требует минимальных затрат энергии и составляет лишь часть того, что требуется для производства стандартных строительных материалов, таких как цемент и сталь, для коммерческих проектов. Таким образом, хотя многие проектно-строительные фирмы стремятся к экологичному и устойчивому строительству, процесс производства материалов для этих зданий часто неэффективен.

Если все пойдет по плану, Ойен надеется увидеть высотные здания и небоскребы, построенные из биоминералов, белков и других волокон. С помощью 3D-печати и быстро меняющихся инструментов строительной отрасли она может увидеть, как этот план осуществится еще при ее жизни.
