Отличительные особенности цилиндровых и сувальдных замков

Металлические входные двери могут оборудоваться замками с различным механизмом, но наибольшей популярностью пользуются сувальдные и цилиндровые запирающие устройства. Чаще всего используются конструкции первого типа, но некоторые модели оснащаются сразу двумя замковыми системами. Попробуем разобраться, в чем заключаются их отличия и рассмотрим принцип работы таких приспособлений.

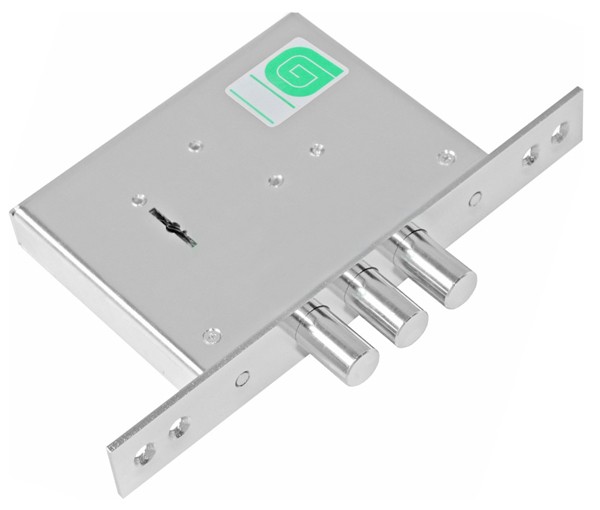

Устройство сувальдных механизмов

Сувальдные замки характеризуются высокой устойчивостью ко взлому. Секретная часть подобных конструкций выражена специальными пластинами, которые собраны в пакет. При открывании ключ входит в эти вырезы, передвигая ригели.

Для обеспечения максимальной взломостойкости устройство должно иметь как минимум 5-6 сувальд. Безопасность и надежность достигается благодаря тому, что механизм защищен прочным корпусом, доступ к которому открывается через замочную скважину. Уровень подъема пластин определяется выступом на ключе.

Степень секретности и взломоустойчивость сувальдного замка зависит от количества и положения сувальд, а также числа комбинаций для открывания. Основными преимуществами таких устройств являются:

• Множество вариантов для обеспечения защиты от взлома. Это может быть система распознавания отмычек или ложные бороздки на пластинах.
• Возможность установки более сложного механизма с перепрограммированием, способного считывать информацию о вставляемом ключе.
• Высокий уровень взломозащищенности при большом количестве рабочих сувальд.

Взломостойкие двери оснащаются сувальдными замками, имеющими не менее 6 пластин. В данном случае при попытке подбора подходящей комбинации потребуется совершить более 1 миллиона попыток. Недостаточное количеств сувальд позволит злоумышленнику легко взломать замковый механизм.

Как устроен цилиндровый механизм

Цилиндровые замки имеют несколько иную конструкцию. Они оснащаются штифтами с дисками и рамками-пластинами, которые поворачиваются с помощью ключа, что минимизирует вероятность взлома. Взломать дверь с таким механизмом можно только путем воздействия на личинку. Доступ к цилиндру может быть защищен накладками и другими вспомогательными элементами.

Достоинством подобных устройств является возможность подбора ключа небольших размеров и установки дополнительной вертушки. К числу преимуществ цилиндровых замков также относятся:

• Легкая замена сердечника.
• Надежная и простая конструкция, обеспечивающая необходимый уровень взломостойкости.
• Наличие высокопрочных штифтов и пластин, защищающих от силового взлома.

Отличия между цилиндровым и сувальдным замками

Замки обоих типов обеспечивают высокую безопасность, но при определенных усилиях и стараниях злоумышленники могут взломать каждый из них. Сложно сказать, какой механизм является более надежным. Для этого необходимо разобраться в их отличительных особенностях.

Рабочая поверхность замков с цилиндром выражена цилиндрической деталью, имеющей ключевое отверстие. Устройства сувальдного типа работают за счет пластин, но первый вид срабатывает только при повороте ключа. Чтобы открыть французский механизм, достаточно воздействовать на бороздки, при этом подобрать отмычку довольно легко. При большом количестве сувальд давить на них становится труднее.

Преимущество цилиндровых замков заключается в том, что его рабочую часть можно с легкостью заменить на новую, что обеспечивает удобство в случае потери ключа. В настоящее время многие производители выпускают модели, оснащенные обеими разновидностями механизмов, что повышает уровень безопасности.

Выбирая самое дорогое и надежное запирающее устройство, вы не сможете полностью обезопасить помещение от несанкционированного проникновения. Простые замки можно легко взломать, а слишком сложные могут спровоцировать злоумышленника проникнуть в квартиру другим способом.

Сравнивая сувальдный и цилиндровый механизмы, следует уточнить, что первый является более предпочтительным. Это обусловлено его повышенной стойкостью к физическим взломам, но на него легче воздействовать отмычкой. С учетом всех перечисленных особенностей мы рекомендуем приобретать дверь с двумя замками, что позволит гарантировать максимальную безопасность имущества.

Цилиндровые или сувальдные врезные замки, преимущества, отличия

24.05.2016 в 23:09

Аргументированный выбор замка

Среди замочной продукции сувальдные и цилиндровые их представители получили наибольшее распространение. Изучим их объективные возможности и преимущества.

Сувальдные замки

В основе сувальдного замка набор подпружиненных пластин с пазами сложной конфигурации, которые препятствуют свободному передвижению хвостовика ригеля. При повороте оригинального ключа с зубчатыми бороздками эти пластины выстраиваются в определенную кодовую комбинацию, высвобождая хвостовик ригеля и одновременно перемещая его. Неправильное позиционирование одной или нескольких сувальд блокирует движение ригеля.

Полезные свойства и недостатки

Отличительной особенностью сувальдных замков является их массивность, прочность корпусных и внутренних деталей. Фактически все сувальдные замки предполагают врезной монтаж, то есть они дополнительно защищены внешними плоскостями дверных полотен. Снаружи доступно только профильное отверстие под ключ.

Замки тяжелой серии оборудуются дополнительными тягами, позволяющими организовать запирание дверей в трех направлениях: традиционно — вбок, дополнительно — вверх и вниз.

Уровень секретности сувальдного замка повышается:

•
  большим количеством пластин при снижении их толщины – при этом увеличивается поперечный размер корпуса замка;
•
  сложностью их конфигурации, наличием ложных пазов, систем защиты от силового воздействия и распознавания отмычек;
•
  установкой дополнительной бронепластины (1,5-2,5 мм), защищающей корпус.

Среди неудобных моментов эксплуатации сувальдных замков выделим:

•
  размеры ключа относительно большие;
•
  сквозная скважина для ключа попускает свет, звуки, воздух;
•
  взаимосвязь конкретного сувальдного механизма с ключами, поломка замка предполагает его полную замену;
•
  большая величина «секретных» пластин, что упрощает взлом.

Существуют сувальдные замки, оснащенные специальным механическим механизмом перекодировки. Он в момент своей активации считывает профиль ключа, вставленного в этот момент в замочную скважину. Далее замок работает уже в нормальном режиме с этим комплектом ключей.

Цилиндровый замок

В замке цилиндрового типа основной рабочей деталью является цилиндр, который без ключа в замочной скважине находится в зафиксированном состоянии. Он освобождается при вставке оригинального ключа в замок и воздействием кулачка проворачивает ригели.

Сам секретный механизм внешне имеет стандартизированные размеры и форму, что позволяет легко заменять его без замены самого замка.

Надежный принцип работ, множество «секретонаправленных» технических решений, дополнительные методы защиты замка определили стабильную популярность этого вида замков.

Цилиндровые механизмы разделяют на:

•
  односторонние — с одной стороны механизма замочная скважина, с другой поворотная ручка (вороток). Это удобный вариант для входных дверей квартир, межкомнатных дверей офисов, кабинетов.
•
  двусторонние — управлять такими замками можно исключительно ключами.

Относительно рядности расположения кодовых штифтов в секрете замка различают однорядные, 2- 3- 4-х рядные механизмы.

Ключ для отпирания однорядного механизма имеет зубцы (вырезы) с одной стороны. Двухрядный механизм «слушается» только ключа с двусторонними вырезами. 3-х и 4-х рядные механизмы контролируются ключом с крестообразным профилем. Многорядность повышает требования к точности изготовления замочных механизмов, и выступает катализатором роста их стоимости.

Популярны сегодня цилиндровые замки с плоскими ключами, на которых сделаны в разной последовательности конусообразные фрезерованные выемки. Эти углубления и выстраивают кодовые штифты в замочном механизме, речь идет о перфорированных цилиндровых механизмах.

О преимуществах и неудобствах

Популярность цилиндровых замков прочно держится на:

•
  простоте взаимозаменяемости «личинок»- сердцевин замка;
•
  простоте и надежности конструкции;
•
  возможности увеличения интеллектуальной взломостойкости;
•
  удобно малых размерах ключей.

Итак

Однозначного ответа на вопрос выбора замка нет – он аргументируется множеством индивидуальных особенностей двери, ценностью охраняемого объекта и доступным бюджетом.

Считается, что сувальдные замки легче взломать интеллектуально, зато они обеспечивают надежную фиксацию мощных массивных дверей.

Цилиндровые же «английские аристократы» — это надежная изящность секретных технологий, собранная в механизме замка. А дополнительную антивандальную стойкость им придают бронепластины и броненакладки, исключающие физический разлом «секрета» замка.

Поделиться:

Все обзоры
В категорию

Вам может быть интересно

Обзор

Вы обнаружили взлом. Что делать?

Обзор

Чем заменить замок ШО-25 (Барановичи)?

Обзор

Как открыть заклинивший замок

Штифтовой тумблерный замок: как это работает

Штифтовой тумблерный замок является наиболее широко используемым запорным механизмом в мире. Вы найдете эти защитные входные двери, автомобили, почтовые ящики, сейфы, замки для оружия и многое другое.

Несложно подсчитать, что в 90% используемых сегодня замков используется механизм блокировки штифтового тумблера.

Но как работают штифтовые замки и насколько они надежны для взлома?

В этом руководстве мы полностью разберем блокировочный штифт до его простейшей формы и познакомим с истинным пониманием того, как работает каждый компонент, зачем он здесь и как все это работает вместе. Затем мы рассмотрим некоторые недостатки штифтового тумблерного замка и некоторые способы укрепления этих слабых мест.

Кроме того, большинство других замков функционируют аналогично штифтовому тумблерному замку. Если вы понимаете принцип работы штифтового тумблерного замка, вы поймете, как работает большинство других замков.

Это также относится к взлому замков. Если вы понимаете, как вскрывать штифтовые замки, вы также понимаете, как взламывать другие типы замков.

Содержание

• История тумблера для кеглей
• Части штифтового тумблерного замка
• Как работает замок
• Уязвимости
• Подводя итог

История штифтового тумблера

С тех пор, как человечество имело ценные предметы, существовала потребность в замках.

Штыревой тумблерный замок является одним из старейших примеров технологии, основанной на безопасности, и восходит к 2000 г. до н.э. в Египте.

Эти старые египетские замки имели латунные штифты, которые попадали в отверстия в засове и удерживали дверь закрытой. Чтобы открыть дверь, вы использовали бы массивный деревянный ключ с экструдированными штифтами, чтобы вынуть штифты из засова.

Однако в те времена эти замки были массивными, и для их переноски требовался взрослый человек.

Спрос на разумные запирающие устройства породил инновационную волну новых запирающих устройств на протяжении последующих столетий.

Однако только в середине 1800-х годов Линус Йель-старший и его сын Линус Йель-младший взяли египетский штифтовой замок и переделали его в замок, который мы используем до сих пор.

9 частей штифтового замка

Прежде чем мы перейдем к тому, как работает штифтовой замок, давайте рассмотрим назначение каждой детали и то, как она работает.

Есть девять основных компонентов штифтового тумблерного замка, и, как вы увидите, эти замки — простые существа с простыми деталями.

1. Цилиндр

Цилиндр, также называемый оболочкой, кожухом или корпусом замка, по сути представляет собой фиксированный контейнер, в котором находятся все функциональные части замка.

Это также часть замка, которая обычно крепится к дверной ручке или висячему замку и остается неподвижной во время работы замка.

2. Вилка

Плунжер представляет собой цилиндр, который свободно вращается внутри корпуса, создавая линию вращательного сдвига.

Кроме того, пробка имеет ряд отверстий, просверленных по центру, называемых «камерами для штифтов», которые позволяют маленьким штифтам входить и выходить, препятствуя линии сдвига.

В переднюю часть вилки также вставляется ключ, а на задней части находится кулачок или хвостовик, который втягивает защелку и открывает замок при вращении.

3. Линия среза

Линия сдвига, отмеченная зеленым цветом, может быть просто определена как физический зазор между цилиндром и плунжером.

Состояние этой линии — перекрыта она или нет — определяет подвижность вилки. Если линия сдвига заблокирована, пробка ограничена. Если линия сдвига не перекрыта, пробка может двигаться свободно.

Хотя линия сдвига на самом деле не является физическим компонентом замка, ее роль в том, как работает замок и как мы, взломщики, манипулируем им, жизненно важна.

4. Штифты привода

Когда ключ не вставлен в заглушку, направляющие штифты будут препятствовать линии среза, то есть они будут располагаться где-то между цилиндром и заглушкой.

Это препятствие является причиной того, что замок может быть и остается запертым без правильного ключа. Когда заглушка срезается (вращается) без использования ключа, штифт врезается между цилиндром и заглушкой, что приводит к его заеданию и, таким образом, прекращению дальнейшего вращения.

Ведущие штифты расположены между ключевыми штифтами и пружинами, и, в отличие от ключевых штифтов, они обычно имеют одинаковую длину.

5. Шпоночные штифты

Штифты для ключа — это нижний набор штифтов, которые всегда располагаются внутри вилки и действуют точно так, как следует из их названия, контактируя с ключом при вставке.

Эти штифты имеют разную длину, поэтому только правильная комбинация вырезов под шпонки — выемки на шпонке — может поднять их заподлицо с линией среза. Мы узнаем больше об этом через мгновение.

Нижние концы штифтов закруглены до некоторой степени, чтобы уменьшить трение от скольжения ключа под ним и его поднятия. Без этих закругленных наконечников ключ будет шататься и прыгать, пока вы вставляете и вытаскиваете его из замка.

6. Пружины

Пружины делают то, что пружины делают лучше всего — толкают.

В замке их основная цель состоит в том, чтобы вставить штифты в заглушку и гарантировать, что направляющие штифты препятствуют линии сдвига, когда ключ отсутствует.

Пружины играют жизненно важную роль в работе замка и обеспечивают его долгую работу.

Без пружин даже очень легкое скопление пыли или коррозии может вызвать достаточное трение, чтобы заклинить штифт в патроннике. Это может вызвать ряд проблем, включая отключение блокировки.

Как мы вскоре увидим, пружины также помогают ключу считывать штифты и позволяют нам создать систему закодированных ключей!

7. Защита

Защита замка — это, по сути, форма или форма замочного паза, и эта форма выступает через весь замок.

Ключи

изготавливаются в точном соответствии с защитной формой замка. Это дополнительная функция безопасности, поскольку она позволяет пользователю вставлять ключи только с точно такой же защитой. Это также помогает плотно удерживать ключ в штекере, когда он вставлен.

Иногда производители могут проявить творческий подход к ограждению, например парацентрическим шпоночным канавкам. Экстремальная защита добавляет еще один уровень безопасности, поскольку чем более экстремальной она становится, тем сложнее ее взломать — по крайней мере, если вы не знаете, что делаете!

8. Штифтовые камеры

Штифтовые камеры, также называемые гнездами для штифтов, представляют собой серию отверстий, просверленных по прямой линии через корпус в пробку. Эти отверстия содержат штифты и пружины.

Помимо размещения штифтов, их вторичное назначение состоит в том, чтобы направлять штифты в свечу и цилиндр и из них. Как мы увидим позже, эти камеры для булавок играют важную роль в нашей способности взламывать замки!

9. Ключ

Назначение ключа — поднять штифты в правильное положение и удалить их, чтобы они не мешали линии сдвига.

Если вы хотите узнать больше о ключе, ознакомьтесь с моим подробным описанием 9 частей ключа здесь.

Однако для этого руководства давайте кратко рассмотрим четыре наиболее важные части функциональности ключа:

1. Лезвие: Это длинная часть ключа, которая вставляется в заглушку замка. Он также имеет форму, соответствующую защите вилки.
2. Насадка: Это углубления, прорезанные в лезвии ключа. Эти разрезы, по сути, представляют собой комбинацию, которая при сопоставлении с правильной длиной штифтов для ключей открывает замок. Мы коснемся этого подробнее на следующем уроке!
3. Головка: Эта огромная часть ключа дает нам возможность вращать его в замке.
4. Плечо: Это дает ключу боковое ограничение, которое идеально выравнивает ключ с соответствующими штифтами. Без этого мы бы не знали, как далеко вставить ключ в замок.

Как работает замок со штифтом

Как видите, когда ключ вставляется в вилку, он давит вверх на штифты ключа . Поскольку зазубрина ключа и длина ключевых штифтов были обрезаны, чтобы совпадать, штифтов  поднимутся заподлицо с линией сдвига, в результате чего направляющие штифты полностью выйдут из заглушки.

Когда зазор между ключевыми штифтами и направляющими штифтами точно соответствует линии среза, ключ может повернуть заглушку и разблокировать замок.

Короче говоря, ключ убрал все препятствия — штифты — с линии среза!

Вот оно! Так работает штифтовой замок.

Теперь давайте рассмотрим несколько способов обхода этих замков без использования ключа!

Уязвимости замка тумблера штифта

Каждый замок подвержен уязвимостям; никакой замок невозможно обойти.

Существует множество способов открыть штифтовой замок без ключа, но вот несколько самых распространенных.

Взлом замков

Вскрытие замков — самый известный и печально известный метод обхода штифтовых замков.

Это достигается за счет использования инструментов для взлома замков, которые перемещают штифты ключа по линии среза, что, по сути, имитирует действие ключа.

Взлом замков очень тонок и, если освоить его, очень эффективен против почти всех штифтовых тумблерных замков.

Взлом замков довольно прост, и если вы хотите глубже погрузиться в это удивительное ремесло, ознакомьтесь с моим пошаговым руководством по взлому замков здесь.

Отмычки

Пистолет для взлома замков

— это альтернативный инструмент для взлома замков, в котором используется тонкая металлическая игла, которую можно вставить в замочную канавку под штифтами для ключей.

При нажатии на спусковой крючок игла со щелчком входит в шпоночные штифты, заставляя их втягиваться по направлению к линии сдвига.

При каждом нажатии на спусковой крючок штифты будут с силой отбрасываться к линии среза. Некоторые затвердеют, а остальные упадут обратно в пробку.

Однако при достаточной ловкости и времени каждый из штифтов в конце концов встанет на линию среза, и замок откроется.

Отмычки

могут быть эффективными инструментами против многих замков, но они также могут не справиться с дополнительными функциями безопасности. При этом эти дополнительные функции безопасности обычно можно обойти, используя традиционные методы взлома замков.

Вскрытие замка

Вскрытие замка — это быстрый и грязный метод обхода штифтовых тумблерных замков, для которого требуется специальный инструмент, называемый «ключом для втыкания».

Бамп-ключ — это любой ключ, в котором все вырезы прорезаны до максимальной глубины 9— что делает укусы похожими на острые зубы. Затем отбойный ключ частично вставляется в замок и ударяется отбойным молотком или другим подобным предметом.

При каждом ударе штифты будут отбрасываться к линии сдвига и, возможно, схватываться. После нескольких ударов — и если все сделано правильно — все штифты встанут на линию среза, и замок откроется. Чтобы научиться взламывать замки, ознакомьтесь с моим руководством для начинающих по взламыванию замков здесь.

Гребенчатые медиаторы

Гребенчатые отмычки — это уникальные маленькие инструменты, которые выглядят как гребенки и могут одновременно полностью вынимать все стопки штифтов из вилки.

При поднятии штифтов и удалении их из плунжера больше не будет препятствий на линии среза, и замок будет свободно открываться.

Гребенчатые отмычки работают экономно, но когда они работают, вы можете открыть этот замок за считанные секунды.

Разрушительный вход

Большинство цилиндров замков не рассчитаны на то, чтобы противостоять разрушительным атакам. Обычный материал, используемый для изготовления штифтов и заглушек, — это латунь, которая очень мягкая и легко разрушается.

Обычный деструктивный обходной путь, используемый слесарями, — сверление.

Просверлив шпоночный паз на линии среза, вы можете разрушить штифты и расширить линию среза, после чего заглушка будет свободно вращаться, а замок откроется.

Существуют замки более высокого качества, в которых реализованы дополнительные функции безопасности, предназначенные для защиты от взлома. Например, чтобы предотвратить попытки сверления, производители замков будут размещать шарикоподшипник из нержавеющей стали перед стопкой штифтов или изготавливать первый штифт из стали, а не из мягкой латуни.

Подводя итог

Точно так же, как замки Древнего Египта, современные штифтовые замки представляют собой упрощенные устройства, функциональность которых просто зависит от блокировки линии сдвига.

Это не сложнее, чем проткнуть карандашом два листа бумаги и соединить их вместе.

Штифтовой тумблерный замок — удивительная технология, навсегда улучшившая качество жизни человечества.

При этом штифтовый тумблерный замок уязвим для различных обходов и атак, и на него никогда нельзя полагаться исключительно. Лучший способ по-настоящему обезопасить себя — это обеспечить безопасность с помощью различных систем — замок со штифтовым тумблером — лишь одна из этих систем.

И для взломщиков замков.

Чтобы овладеть искусством вскрытия замков, нам необходимо полностью понять словарный запас и компоненты обычных штифтовых замков.

Полностью понимая каждую из этих частей, мы, как взломщики, можем выйти за рамки простого взламывания и зондирования и вместо этого по-настоящему понять влияние каждого из наших действий на замок.

Я надеюсь, что вам понравилось это руководство, и если вы хотите узнать больше о взломе замков и безопасности, рассмотрите возможность проверить мою Академию для получения дополнительных бесплатных руководств.

Кроме того, если вы заинтересованы в обучении взлому замков, обязательно зайдите в магазин и ознакомьтесь с нашим набором отмычек для начинающих.

Удачного выбора!

Что такое штифтовые замки и какие преимущества они предлагают? — Замок KwikPick и сейф

Бытовые замки

1 января

Написано Green Thumb Local

Замки

играют важнейшую роль в обеспечении уровня безопасности любого жилого помещения. С ассортиментом замков, доступных на рынке, домовладельцам может быть сложно взвесить все за и против каждого, прежде чем заменять или устанавливать замок в своем доме. Одной из самых популярных и широко используемых конструкций замков в стране, как и в мире, является штифтовой тумблерный замок.

Что такое штифтовые замки?

Также известные как замки с круглым штифтом или замки Йельского университета, штифтовые замки представляют собой замки, в которых используется несколько штифтов разной длины, что позволяет открывать их путем вставки только специально разработанного трубчатого или цилиндрического ключа. Эти штифты фиксируют замок, чтобы предотвратить его открытие, когда вставлен неправильный ключ. Штифтовые тумблеры можно увидеть в цилиндрических замках и радиальных замках. Эти замки широко используются в таких приложениях, как двери, шкафы, игровые автоматы, лифты, велосипеды, монетные устройства (торговые автоматы и стиральные машины) и навесные замки.

Основные компоненты штифтового тумблерного замка включают направляющие штифты (верхние штифты), ключевые штифты (нижние штифты), заглушку, цилиндр, пружины и кулачок. Устроен ряд стопок штифтов, которые прижимаются с помощью пружины, чтобы удерживать их на месте. Ключ должен правильно выровняться, чтобы разделить все стопки штифтов на линии сдвига. Когда это происходит, вилка может легко вращаться, приводя в действие стопорный болт, который либо блокирует, либо разблокирует с помощью правильного ключа. Вставка неправильного ключа ограничивает правильное выравнивание всех компонентов и блокирует вращение заглушки.

Типы штифтовых тумблерных замков

• Штифтовые штифтовые замки (In-line PT): Как следует из названия, в этом типе штифтовых тумблерных замков штифты расположены в линию. Для открытия этих замков используется плоский ключ.

• Тумблерные замки с радиальным штифтом (RPT): В этом типе замка штифты расположены радиально, и их можно открыть с помощью круглого ключа.

История

Первый известный тумблерный замок был обнаружен в руинах Дворца Хорсабад, Ирак.
