Домофон commax: подключение, ремонт, популярные модели

Commax- южнокорейская торговая марка. Благодаря качеству и разнообразию модельного ряда, стала популярной в России. Компания Commax входит в ТОП-50 компаний, производящих высококачественную и конкурентоспособную продукцию.  В настоящее время видеодомофоны лучше защищают жилье от “незваных” гостей.

Содержание

• Основные модели
• Схема подключения
• Порядок подключения
• Дополнительные возможности
• Заключение

Основные модели

Commax DVP-4HP – чёрно-белый видеодомофон с трубкой на 1 камеру. Диагональ 4 дюйма, возможность подключения одной вызывной панели, одной дополнительной трубки, блока памяти VM-64H на 64 кадра, АС 100-220В, температурный режим от -10 до +40.

Commax DVP-4MHT- чёрно-белый экран видеодомофона с трубкой на 2 камеры. Диагональ 4 дюйма, можно подключить к подъездному домофону через блоки сопряжения, подключение блока памяти и дополнительных трубок не предусмотрено, АС 100-220В, рабочая температура от -10 до +40.

Commax CDV-71AM – цветной монитор видеодомофона без трубки на 2 камеры. Экран 7 дюймов TFT LCD, подключение дополнительных 2-х вызывных блоков, 2 камер CCTV, трубки DP-4VHP, встроенная энергонезависимая память на 128 кадров, вызов и связь “трубка-монитор”, функция “картинка в картинке”, AC 110-240В, накладное исполнение, работает при температуре от 0 до +40.

Компания выпускает аппараты разных типов:

1. Подъездные;
2. Аналоговые видеодомофоны и цифровые;
3. Индивидуальные, применяются в офисах или частных домах.

Базовые элементы аппарата для всех моделей одинаковы, не считая отличия в функциональном наборе.

В дисплеи входят цветные TFT-матричные экраны размером 3,5–10,2 дюйма.

Раньше выпускали черно-белые видеодомофоны, которые еще используются на местах где были установлены. На сегодняшний день монохромные матрицы устарели и уже не применяются в сборке новых моделей Commax.

Где необходим особый контроль на участках, устанавливают аппараты предусматривающие видеонаблюдения от 2 до 4 каналов.   К таким каналам подключаются дополнительные вызывные панели или камеры. Новые мониторы типа handsfree дают возможность обходиться простым нажатием кнопки без применения переговорной трубки.

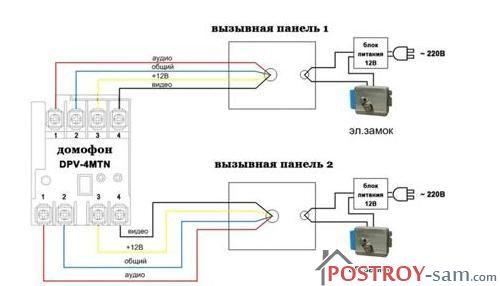

Схема подключения

Выполняется установка видеодомофона из следующих элементов:

• панель вызова,
• контроллер,
• электрозамок,
• блок питания на 12В
• и видеокамеры.

Принцип соединения элементов между собой достаточно легкий. Для охраны территории с двумя входами, актуально устанавливать вместо видеокамеры, дополнительную вызывную панель. Почти во всех случаях вместо второй панели все же ставится камера. Таким образом вы сможете видеть посетителя и решать- открывать дверь или нет.

Вызывная панель и камера присоединяются с контроллером при помощи четырёх проводов: аудио, видео, питание и общий. На вход вызывной панели и камеры подает напряжение тока 12В, трансформированная величина. Она получается в результате изменения бытового неустойчивого напряжения 220В блоком питания.

В конструкции рассчитаны применении двух электрических замков, несмотря на это можно оставить всего один или вовсе исключить из схемы.

Если приняли решение не устанавливать замки, то провода необходимо изолировать и убрать под панель.

Если вместо второй вызывной панели ставится видеокамера, то по одному каналу проходит звук, а по второму идет изображение. Чаще всего видеокамеру устанавливают прямо перед входом в жилище, а панель вызова перед входом в длинный коридор, пройдя который, посетитель оказывается в кадре объектива.

Если дом большой, зачастую одного домофона недостаточно. В этом случае можно подключить второй. Один устанавливаем на первом этаже, другой на втором.

Порядок подключения

В комплекте с видеодомофоном идет переговорное устройство, цветной дисплей и вызывной блок, который устанавливается при входе в здании. Для обеспечивания подсветки в темное время суток, вызывной блок снабжен инфракрасным элементом. К каждому устройству прилагается схема, по которой производят подключение и монтаж оборудования. Для удобства подключения провода отличаются по цветам. Красный — аудиосигнал. Синий — общий. Жёлтый — питание 12 В. Белый — видеосигнал.

Чтобы не происходил сбой в устройстве, необходимо осуществлять установку домофона на расстоянии одного метра от вызывной панели. Домофон устанавливается на стену или устойчивую поверхность, если устройство переносное. Нельзя ставить домофон в помещениях с высокой влажностью, это может привести к поломке или замыканию аппарата.

Так же во время грозы стоит отключать прибор во избежание замыкания или установить молниезащиту, так как устройства фирмы Commax чувствительны к молниям. Главная основа безопасности- установка заземления. В случае замены вилки питания прибора, необходимо установить схожий элемент, так как в ней присутствует защита от перегруза.

Устанавливать приборы следует на высоте полутора метров, чтобы дети не смогли достать до них. Так же при подключении следует учесть, что чрезмерный нагрев приводит к поломке. Поэтому ни в коем случае не допускать попадания прямых солнечных лучей на устройство.

Нужно применять коаксиальный кабель, который имеет защиту с металлической трубой. Он не даст магнитным полям образовывать токов наводки, что является причиной фиктивного сигнала. Такой кабель необходимо использовать при расположении проводов недалеко от высоковольтных линий. Труба, в свою очередь, надёжно защищает соединительные провода от внешних воздействий. Причиной пожара может стать короткое замыкание, из-за повреждения изоляции проводов. Поэтому важно следить за целостностью проводки.

Чтобы оборудование не вышло из строя, необходимо сохранять порядок соединения проводов.  Затем как подключили все элементы, следует проверить повторно правильность соединения. Самое главное чтобы были надёжно закреплены проводники и порядок проводов не был нарушен. Перед подключением монитора и камеры убедитесь что монитор не соединен с сетью. Подачу напряжения следует производить, когда шнур питания подключен к розетке. По окончанию установке включите устройство и сделайте контрольную проверку работоспособности всех элементов.
Особенности обслуживания+

Домофон commax является альтернативной заменой дорогим электронным и ненадежным механическим кодовым замкам.

Достоинствами его использования будут: отсутствие посторонних личностей, чистота на территории, предотвращение краж писем и печатной продукции. Однако пользование домофоном в свою очередь имеет и отрицательные стороны и технические ограничения:

• Нужно согласие большинства жителей дома или подъезда;
• Стоимость оборудования и выполнение монтажных работ профессионалами, довольна велики. Тем не менее высококачественные работы и используемые материалы являются залогом многолетней беспроблемной эксплуатации.
• По окончанию гарантийного периода, необходимо будет платить ежемесячную плату за обслуживание и периодическую профилактику, что бы оборудование не вышло из строя.

О сложностях, с которыми вы можете столкнуться при ремонте этого видеодомофона, читайте здесь.

Дополнительные возможности

В частных домах с большой площадью при наличии нескольких трубок, видеодомофонную систему можно использовать в качестве внутренних переговоров.

Панель домофона Commax дает возможность вывести изображение с видеодомофона на телевизионный экран, путем подключения телевизора к соответствующему интерфейсу.

Электромагнитные замки способны работать некоторое время после отключения электроэнергии, за счет накапливания небольшого количества заряда. Однако при длительном отключении, вход в помещение разблокируется и станет свободным. Установка дополнительного механического замка будет наиболее подходящим выходом из данной ситуации, также установка бесперебойного источника питания обеспечит работоспособность исполнительных устройств системы на сутки.

Большинство устройств имеют довольно небольшой объем встроенной памяти, ее достаточно чтобы сохранить изменения в текущих настройках, однако не хватит для хранения видеоданных за значительный период времени. Для удобства в комплект видеодомофонных систем входят карты памяти. Они могут снимать и сохранять от 128 кадров. Фотоснимок выполняется так, что о нем и не подозревает посетитель.

В домофоне есть функция, которая позволяет записывать видео отдельных элементов. Частоту записи определяет сам владелец.

Подходит для людей, часто отсутствующих дома. Так же записи могут отправляться на вашу почту или телефон, если установлена модель класса люкс.

Чтобы использовать по полной возможности камер, системы видеонаблюдения снабжают датчиками движения. Данные приборы начинают записывать при возникновении движения в пределах видеокамеры.

Еще одним преимуществом продукции южнокорейской компании COMMAX является возможность объединение домофона в современную систему «умный дом». Такое объединение позволит контролировать не только доступ к зданию и автоматически открывать электрические замки, но и обеспечит управление всей электроникой и бытовой техникой в доме.

Заключение

Видеодомофонные системы Commax получили мировые сертификаты качества, этот бренд зарегистрирован более чем в 117 странах. Кроме этого, оборудование имеет стильный дизайн и многофункциональность, что позволяет производителям увеличить количество выпускаемых моделей с новейшими степенями защиты.

Поделиться новостью в соцсетях

Commax 4hp Схема Подключения — tokzamer.ru

К координатному устройству связи подключен коммутатор, который при вызове переключает сигнал на конкретную трубку.

Как подключить видеодомофон?

Схемы подключения видеодомофонов Commax

Измеряем диаметр провода, он составляет 0,25мм. Если вместо второй вызывной панели ставится видеокамера, то по одному каналу проходит звук, а по второму идет изображение.

Если приняли решение не устанавливать замки, то провода необходимо изолировать и убрать под панель.

Домофон устанавливается на стену или устойчивую поверхность, если устройство переносное. Параллельно ему, не выпаивая его, подключаем такой же исправный и напряжение становится В.

Нужно применять коаксиальный кабель, который имеет защиту с металлической трубой. Это электронное видеоустройство позволяет наблюдать за тем, что происходит в зоне обзора видеокамеры, контролировать доступ в помещение.

Он похож на наш, но есть отличия. Поэтому важно следить за целостностью проводки.

В случае замены вилки питания прибора, необходимо установить схожий элемент, так как в ней присутствует защита от перегруза. Заключение Видеодомофонные системы Commax получили мировые сертификаты качества, этот бренд зарегистрирован более чем в странах.

В инструкции к оборудованию производитель часто указывает все необходимые сведения установки для оптимальной его работы: сечение кабеля, угол обзора видеокамеры и многое другое. Устанавливать приборы следует на высоте полутора метров, чтобы дети не смогли достать до них.

Отзывы по оборудованию и комментарии к материалу

Такое объединение позволит контролировать не только доступ к зданию и автоматически открывать электрические замки, но и обеспечит управление всей электроникой и бытовой техникой в доме.

Если у вас установлено от 1 до 4 видеопанелей, то и к видеодомофону должно быть подключено от 1 до 4 четырехжильных кабеля соответственно. Дополнительные возможности В частных домах с большой площадью при наличии нескольких трубок, видеодомофонную систему можно использовать в качестве внутренних переговоров.

При последовательном соединении одинаковых конденсаторов емкость в половину уменьшается, а рабочее напряжение в половину увеличивается.

Целесообразно при этом зашунтировать каждый конденсатор резистором большого сопротивления более кОм. Единственное, о чем нужно помнить — это о полярности вызывной панели домофона, электрозамка и трубки квартиры.

Чем подключать?

Феррит сердечника приклеен, чтобы его не сломать наматываем обмотки не разбирая сердечник, это не сложно при длине провода см. После установки отремонтированного блока питания видеодомофон заработал в полном объеме. Заключение Видеодомофонные системы Commax получили мировые сертификаты качества, этот бренд зарегистрирован более чем в странах. Порядок подключения В комплекте с видеодомофоном идет переговорное устройство, цветной дисплей и вызывной блок, который устанавливается при входе в здании.

Для дальнейшей проверки нужно включать блок. Однако пользование домофоном в свою очередь имеет и отрицательные стороны и технические ограничения: Нужно согласие большинства жителей дома или подъезда; Стоимость оборудования и выполнение монтажных работ профессионалами, довольна велики. После установки полевого транзистора BUZ90 по параметрам подходит блок заработал. Чтобы использовать по полной возможности камер, системы видеонаблюдения снабжают датчиками движения. Вызывная панель и камера присоединяются с контроллером при помощи четырёх проводов: аудио, видео, питание и общий.

Для охраны территории с двумя входами, актуально устанавливать вместо видеокамеры, дополнительную вызывную панель. Устанавливать приборы следует на высоте полутора метров, чтобы дети не смогли достать до них. Для беспроводных видеодомофонов задача прокладки кабеля заменяется необходимостью обеспечить питание обоим компонентам системы: и монитору, и вызывной панели. Фото — схема соединения проводов видеодомофона Виды домофонов Существует несколько типов домофонов, которые используются для защиты от непрошеных гостей квартирного или частного здания. Так же рекомендуем сравнить их с домофонами Цифрал, обзор на которые можно найти здесь.

Многокнопочный аудиоблок дверного коммуникатора COMMAX DR-nUM.

Руководство пользователя

Многокнопочный аудиоблок дверного коммуникатора COMMAX DR-nUM. Руководство пользователя

Благодарим вас за покупку продукции COMMAX.

Пожалуйста, внимательно прочтите данное Руководство пользователя (в частности, меры предосторожности) перед использованием продукта и точно следуйте инструкциям по использованию продукта.

Введение

Устройство спроектировано таким образом, что его можно монтировать заподлицо или использовать. При монтаже заподлицо со стеной подставка открывает вам доступ к устройству для обзора устройства. Номер модели указан внизу, а серийный номер запишите в отведенном ниже месте (доступно). Обращайтесь по этим номерам всякий раз, когда вы обращаетесь к своему дилеру COMMAX по поводу этого продукта.

Номер модели Серийный номер

Во избежание возгорания или поражения электрическим током не подвергайте устройство воздействию дождя или влаги.

Этот символ предназначен для предупреждения пользователей о наличии неизолированного «опасного напряжения» внутри корпуса изделия, которое может быть достаточной величины, чтобы создать риск поражения людей электрическим током.

Этот символ предназначен для предупреждения пользователей о наличии важных инструкций по эксплуатации и техническому обслуживанию (обслуживанию) в документации, прилагаемой к устройству

Важные меры предосторожности

Повреждение, требующее обслуживания : Это оборудование от источника питания и источника и обратитесь за обслуживанием к квалифицированному обслуживающему персоналу при следующих условиях:

ⓐ при повреждении питания.
ⓑ при пролитии жидкости или попадании предметов внутрь устройства
ⓒ при попадании оборудования под дождь или воду.
ⓓ если оборудование уронили или иным образом повредили.
ⓔ когда оборудование демонстрирует явное изменение производительности — это указывает на необходимость обслуживания.

Вода и влажность : Не используйте это изделие рядом с водой, например, рядом с ванной, умывальником, кухонной раковиной или стиральной машиной, во влажном подвале или рядом с бассейном и т. п.

Принадлежности: Изделие может упасть, причинив серьезную травму ребенку или взрослому и серьезное повреждение прибора. Любой монтаж следует выполнять в соответствии с инструкциями производителя, и следует использовать монтажные принадлежности, рекомендованные производителем.

Попадание предметов и жидкостей : Никогда не вставляйте какие-либо предметы в это изделие через отверстия, так как они могут коснуться точек с опасным напряжением или вызвать короткое замыкание, что может привести к возгоранию или поражению электрическим током. Никогда не проливайте жидкость на изделие.

Молния: Для дополнительной защиты этого продукта перед грозой или когда он не подключен и не используется в течение длительного периода времени, отключите его от сетевой розетки и отсоедините другую систему. Это предотвратит повреждение изделия из-за грозовых разрядов и скачков напряжения в сети. Если вы живете в районе, подверженном сильным грозам, рекомендуется инвестировать средства в линии электропередач, телефонные линии, радиочастотные кабели и устройства защиты от перенапряжения с активатором/поляризацией, чтобы защитить систему вашего устройства от возможных повреждений

Overview

No.	FUNCTIONS	No.	FUNCTIONS
1	SPEAKER	3	MICRO PHONE
2	ИМЕННАЯ КАРТА	4	КНОПКА ВЫЗОВА

Методы работы

Уведомление

Уведомление

1. DR-n разговор с домохозяйства устойчив к вызову или разговору.
2. Пожалуйста, установите DR-nUS вместе с DR-nUM DR-nUS доступен только для звонков в домохозяйства, так как это просто продукт для увеличения количества домохозяйств в DR nUM
3. Слово «n» в DR-nUM /DR-nUS означает количество домохозяйств, которым вы можете позвонить

DR-nUM : DR-2UM / 4UM / 6UM / 8UM
DR-nUS : DR-4US / 6US / 8US / 10US / 12US

При нажатии кнопку вызова нужному жителю, раздается звук вызова (Примечание : звук вызова раздается, пока вы нажимаете кнопку вызова)
Вы можете поговорить с резидентом, когда они отвечают на ваш звонок

Проводка

1. Установка DR-NUM

2. Установка DR-Num с DR-NUS, расширение блока

Список деталей

(DR- СПИСОК ЧЕРНЫХ ПЕРЕДЕЛИ)

Спецификация

9063 9067

63 9067

63 9067

Модель №	DR-NUM / NUS
Power Source	12V, 500MA
12V, 500MA
12V, 500MA
12V, 500MA
. 0067					Common 3 провода + индивидуальные 1
Провод (3 провода: 1,2,3) (индивидуальная 1-провод: L1)
Разговор	Без рук
Диспонен	Температура	-10°C (испытано до -40°C) ~ +50°C
Размеры (мм)	DR-8UM / DR-nUS	142(Ш) x 315(В) x 50(Г)
	DR-UM/4UM/6UM)	Д: 130(Ш) x 315(В) x 50(Г)
		M : 130(W) x 250(H) x 50(D)
Communication	Diameter	Ø0.5	Ø0.65	Ø0.8	Ø1
Расстояние	Расстояние	30M	50M	900M	100M

513-11, Sangdaewon-Dong, Jungwon-Gu, Seongnam-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-S-SeongiGI-DONG. Тел.; +82-31-7393-540~550 Факс.; +82-31-745-2133
Веб-сайт : www.commax.com

сообщить об этом объявлении -nUS, дверной коммуникатор, многокнопочный аудиоблок

Каталожные номера

• COMMAX — Умный дом и безопасность0000 COMMAX CDV-70KPT Цветной видеодомофон с наклоном Руководство пользователя

  Цветной видеодомофон COMMAX CDV-70KPT с наклоном

  Предупреждения и предостережения

  Во избежание опасности или повреждения имущества соблюдайте приведенные ниже правила

  Предупреждение Несоблюдение может привести к серьезным повреждениям или травмам.

  Осторожно Несоблюдение может привести к незначительному повреждению или травме.

  Внимание и осторожность

  Очистка и использование

  Пожалуйста, не разбирайте, не ремонтируйте и не восстанавливайте самовольно этот продукт (пожалуйста, обратитесь в сервисный центр, если ремонт необходим.

  • Это может привести к поражению электрическим током или пожару.

  Если Из изделия исходит необычный звук, запах гари или дым, отсоедините кабель питания и обратитесь в сервисный центр

  • Это может привести к поражению электрическим током или возгоранию

  Не вставляйте металлические или горючие материалы в вентиляционное отверстие

  • Это может привести к поражению электрическим током или возгоранию.

  При очистке изделия протрите его мягкой и сухой тканью после отключения кабеля питания. (Пожалуйста, не используйте химические продукты, такие как воск, бензол, спирт или чистящие средства.)

  Питание и установка

  Пожалуйста, не используйте несколько продуктов одновременно в одной розетке.

  • Это может привести к пожару из-за ненормального перегрева

  Пожалуйста, не сгибайте кабель питания слишком сильно, это может привести к поражению электрическим током.

  • пожар при использовании поврежденного кабеля питания.

  Не беритесь за кабель питания мокрыми руками.

  • Это может привести к поражению электрическим током.

  Пожалуйста, отключите кабель питания от розетки, если он не используется в течение длительного периода времени.

  • Это может сократить срок службы изделия или вызвать пожар.

  Не устанавливайте изделие в местах, где много масла, дыма или влаги.

  • Это может привести к поражению электрическим током или возгоранию.

  Пожалуйста, не устанавливайте продукт с молнией и громом.

  • Это может привести к поражению электрическим током или возгоранию.

  Не используйте и не подключайте этот продукт к другим продуктам с другим номинальным напряжением

  • Это может привести к беспорядку или пожару.

  При установке изделия, выделяющего тепло, устанавливайте его на расстоянии 10 см от стены для обеспечения вентиляции.

  • Это может привести к возгоранию из-за повышенной внутренней температуры.

  Названия деталей

  Содержимое пакета

  Питание (+12 В) 4

• Белый: Видео
• Полярность разъема переговорного устройства
1. Красный: разговор (аудио)
2. Синий: заземление
3. Желтый: питание (+14 В)
4. Белый: сигнал вызова для отдельных кабелей. КАМЕРА1 и КАМЕРА2, требуется 2 линии кабеля UTP.

   Установка

   Примечание
   ① Избегайте попадания прямых солнечных лучей
   ② Рекомендуемая высота от 1450 до 1500 мм
   ③ Избегайте установки рядом с магнитной активностью, влажными температурами и газами

   ДВЕРНАЯ КАМЕРА И ИНТЕРФОН Проводка

   Если вы используете КАБЕЛЬ UTP [CAT.5], подключите остальные 4 линии к GND после подключения 4 линий между монитором и переговорным устройством.

   Эксплуатация

   *  Внимание! Не держите трубку у уха, когда нажимаете переключатель отбоя для переключения вызова.

   Вызов посетителя


   Связь с дополнительным домофоном

   Диалог между домофоном и камерой возможен только при наличии изображения посетителя на экране монитора.


   Мониторинг: функция просмотра изображения посетителя в подъезде далее по порядку. Камера 1 → Камера 2 → ВЫКЛ. → Камера 1 → .
   (Режим одного разговора – состояние поднятия трубки) Операция
   – При повторном нажатии кнопки «Монитор» монитор будет работать следующим образом. Камера 1 → Камера 2 → Камера 1 → Камера 2 → .

   Регулировка громкости

   * Осторожно
   При нажатии переключателя громкости вызова для регулировки громкости вызова, звук вызова будет слышен из трубки 1 раз, чтобы пользователь мог проверить звук.
   Убедитесь, что трубка находится в положении, когда используется функция громкости вызова.
   – При нажатии переключателя громкости вызова он будет работать в следующем порядке.
   -(подставка для режима-в положении)
   -Chime-VOL0 → Chime-VOL1 → CHIME-VOL2 → CHIME-VOL3 → CAN-VOL0 9006

   Функция TILT камеры

   Пользователи могут пользователи. отрегулируйте фокус изображения, чтобы увидеть то место, которое они хотят.
   Функции доступны только для поворотно-наклонных камер.

   Настройка отображения «МАСШТАБ, 4:3, 16:9» РЕЖИМ ЭКРАНА недоступна при подключении к поворотно-наклонным камерам.
   (Щелкните кнопки на передней панели, чтобы использовать функцию поворота и наклона во время мониторинга или разговора.)

   Перемещение влево : ЛЕВАЯ КНОПКА         * Перемещение вниз : КНОПКА ВНИЗ
   * Перемещение вверх : КНОПКА ВВЕРХ           * Перемещение вправо : КНОПКА ВПРАВО
   ВВЕРХ : Постепенное увеличение размера экрана (МАСШТАБ – УВЕЛИЧЕНИЕ)
   ВНИЗ : Постепенное уменьшение размера экрана (МАСШТАБ – УМЕНЬШЕНИЕ)
   * Внимание!

   Настройки

   • Для настройки продуктов нужны следующие 4 кнопки справа от продукта.
     * Перемещение влево : КНОПКА ВЛЕВО           * Перемещение вниз : КНОПКА ВНИЗ
     * Перемещение вверх : КНОПКА ВВЕРХ                * Перемещение вправо : КНОПКА ВПРАВО

   VIDEO SET и войдите в меню настроек
   , нажав кнопку SELECT.

   1. ЯРКОСТЬ : Настройка яркости экрана
   2. CONTRAST : Настройка контрастности экрана
   3. COLOR : Настройка цвета экрана
      ※ Как настроить
      ① Перейдите в меню, которое вы хотите настроить, с помощью кнопки навигации в списке DOOR
      VIDEO SET
      ② Нажмите кнопку SELECT, чтобы выбрать значок.
      ③ Отрегулируйте заданное значение с помощью кнопки навигации
      ④ Чтобы завершить настройку, нажмите кнопку ВЫБОР.
   4. СБРОС: Инициализация
      ※ Как выполнить сброс.
      ① Перейдите к меню RESET в меню DOOR VIDEO SET
      ② Нажмите SELECT, чтобы войти в меню.
      ③ Выберите ДА с помощью кнопки навигации
      ④ Нажмите кнопку ВЫБОР.
   5. ВЫХОД : Возврат в режим настройки

   УТИЛИТЫ (дополнительная функция)

   Нажмите кнопку «Меню» и войдите в меню «Установка утилит» и войдите в меню, нажав кнопку «ВЫБОР».

   1. ГРОМКОСТЬ КОЛОКОЛЬЧИКА: настройка громкости звука.
      ① Перейдите к значку ГРОМКОСТЬ ЗВОНКА с помощью кнопки навигации в меню УТИЛИТЫ.
      ② Нажмите ВЫБОР, чтобы войти в меню.
      ③ Выберите громкость звука с помощью навигационной кнопки.
      ④ Чтобы завершить настройку, нажмите кнопку ВЫБОР.
   2. ВЫХОД: вернуться в меню настроек

   ИНФОРМАЦИЯ (функция для проверки названия модели и версии)

   Чтобы проверить информацию о продукте, нажмите кнопку меню и перейдите в меню
   ИНФОРМАЦИЯ с помощью кнопки навигации.

   1. МОДЕЛЬ: Вы можете проверить название модели.
   2. ВЕРСИЯ: Вы можете проверить версию модели.
   3. ВИДЕО: Вы можете проверить форматы передачи видео (NTSC / PAL)
   4. ИСТОЧНИК : Вы можете проверить положение камеры (ДВЕРЬ1 / ДВЕРЬ2), которая сейчас отображается на экране

   ВЫХОД (Завершение меню настроек)

   СБРОС : Инициализация

   Продолжайте нажимать кнопку внутренней связи и кнопку открытия двери в течение 3 секунд ( Будут инициализированы настройки экрана и громкость вызова)
   Внимание
   Если инициализация активирована, все данные, включая настройки экрана, будут инициализированы) (Настройки экрана и громкость вызова)

   Технические характеристики и функции

   .

   .

   .

   80808080808080808080808080808080808080808080808080808080808080806.0067

   Проводка	4 провода с дверной камерой (полярность)
   	4 провода с интерфейсом (полярность)
   Voltage	100-24080 ~, 50/60-х. 0-60068
   .	Потребление мощности	Страна: 4,5 Вт Максимум: 16 Вт
   Путь трансмиссии	Ручный набор
   Экран	17,78CM (7 ″) TFT-DIGITAL LC 9007
   Вход: Электронный развев
   Интерфона: электронный зуммер
   Экран Дисплей	Мониторинг: 30 ± 5SEC, разговор: 60 ± 5SEC
   ДАМЕЧАТЕЛЬНА 9004 МАНЕРСИЯ 9004 МИНАРИКА 9004 МИСКИНСКИЙ. (Ф0.65) / 70м(Ф0.8)
   Рабочая температура	0 ~+40℃ (32℉ ~ 104℉)
   Размеры	311(Ш) (50.3)(D)

   COMMAX CO.,Ltd.
   513-11, Sangdaewon-dong, Jungwon-gu, Seongnam-si, Gyeonggi-do, Korea
   Отдел международного бизнеса Тел. : +82-31-7393-540~550 Факс. : +82-31-745-21 33
   Веб-сайт :www.
