Цилиндровый замок, принципы работы цилиндрового замка

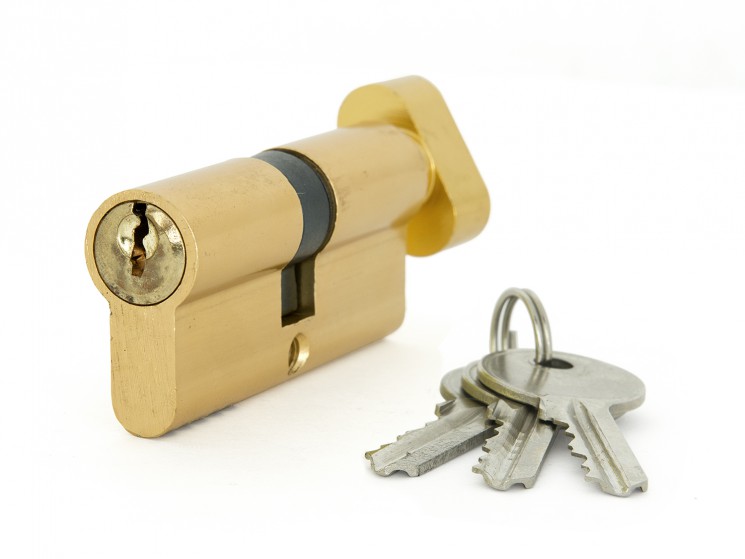

Цилиндровый замок — замок, рабочей частью которого является цилиндровый механизм (так называемая «личинка»).

Цилиндровый механизм — это кодовая часть цилиндрового замка, которая обеспечивает секретность и двигает засовы, который может быть повёрнут в корпусе только тогда, когда в скважину внутри цилиндра вставлен штатный (свой) ключ.

Первоначально, каждая фирма — изготовитель патентовала и изготавливала такой механизм (сердечник, или «личинка») своего типоразмера, но со второй половины ХХ века стали изготавливать каплевидный корпус с торцевым креплением, благодаря чему такие блоки (личинки) разных производителей теперь взаимозаменяемы.

Конструкция и принцип работы цилиндрового замка

Своим названием замки подобного типа обязаны главной из рабочих частей механизма — цилиндру (в народе его часто называют секретом или личинкой). Цилиндр — сменный кодовый или секретный механизм замка, он считается универсальным, потому что имеет стандартные размеры. Помимо цилиндра есть запирающий механизм или ригельный привод. «Родной» ключ приводит в действие цилиндр, который управляет ригельным приводом, заставляя его открывать или закрывать замок.

Конструкция цилиндрового замка, кроме самого ригельного привода и цилиндра, состоит из корпуса (как правило, он выполнен из металла или стали), подпружинных штифтов, возвратных пружин, кулачка, который перемещает засов. Штифты могут быть двух типов: соприкасающиеся с ключом и блокирующие механизм замка относительно корпуса. Ключи к замкам цилиндрового типа плоские, с лунками (вмятинами), зубцами или вырезами на сторонах, число которых равно количеству штифтов внутри цилиндра. Для повышения показателя надёжности замка используют многорядные ключи с перфорацией на торце.

Механизмы цилиндрового замка схожи по принципу действия, но отличаются своими конструктивными особенностями, количеством функций и степенью надёжности. Соответственно, стоимость замка варьируется: есть ощутимая разница в цене между замочным механизмом, работающим по принципу защёлки, и сложной системой, оборудованной вертикальными тягами. Чем выше надёжность замка против взлома, тем больше его стоимость. Самые современные цилиндровые замки защищены от выбивания секрета, имеют плавный привод и больше пяти кодовых штифтов.

Принцип действия и схема

Наиболее распространён штифтовой цилиндровый замок. В нём через цилиндр и корпус проходит ряд подпружиненных штифтов. Каждый штифт разделён на две части различной длины. Когда ключ в замок не вставлен, или вставлен чужой ключ, штифты препятствуют повороту цилиндра. Когда в замок вставлен «свой» ключ, торцы половинок штифтов находятся точно на границе между цилиндром и корпусом, в результате цилиндр легко поворачивается.

Кроме штифтовых, получили распространение рамочные механизмы цилиндровых замков. В них в качестве секрета используется ряд подпружиненных рамок с зубцами. Если ключ не вставлен, или вставлен чужой ключ, эти зубцы входят в паз, препятствуя повороту цилиндра. Лишь когда вставлен правильный ключ, зубцы выходят из паза, позволяя поворачиваться цилиндру. Рамочные замки более компактны, чем штифтовые, но более уязвимы для взлома.

Типы цилиндровых механизмов

Существует 5 типов цилиндровых механизмов:

  1. Однорядные штифтовые замки. Они могут быть запорными (цилиндрические либо в форме «гриба» с насечкой) или кодовыми (только цилиндрической формы). Однорядные замки производят из латуни или стали.

  2. Двухсторонние штифтовые замки. Для закрытия/открытия этих цилиндровых замков, выстроенных в два ряда, используют двухсторонний ключ.

  3. Замки с поворачивающимися штифтами. Наименее распространённый тип цилиндровых замков, отличается наличием кодовых штифтов поворотного типа.

  4. Крестообразные замки. Ключ и форма замочной скважины такого механизма напоминают визуально крест, потому что так расположены кодовые штифты внутри замка. Крестообразные цилиндровые замки состоят из трёх или четырёх рядов, которые содержат по два и более штифта.

  5. Замки с коническими фрезеровками на ключе. Это, пожалуй, самый надёжный тип цилиндровых замков, ведь ряды со штифтами размещены в разных плоскостях, что в разы увеличивает количество вариантов кодовых комбинаций для открытия замка.

К преимуществам цилиндровых замков относят:

  • высокую надёжность

  • секретность, т.е. возможность открывания замка подбором ключей, на данный момент она составляет у самых дорогих цилиндров многие миллиарды комбинаций

  • удобство ключа, заключающееся в его небольшой длине

  • возможность замены цилиндра в замке в случае его поломки, без замены самого замка

  • высокая защита от различного рода отмычек

  • возможность использования при ремонтных работах, с заменой после их окончания

Недостатками цилиндровых замков являются:

  • слабая защита от силового взлома

  • необходимость дополнительных затрат на защитное оборудование

  • вскрываемость «бампингом» или виброотмычкой

  • возможность вскрытия с помощью кислот
