Каким давлением опрессовывают систему отопления в частном доме

01.10.20220Статьи

Монтаж отопительной системы считается одним из самых сложных и дорогих среди всех инженерных коммуникаций. Кроме эффективной работы контур должен отличаться надёжностью и возможностью бесперебойной подачи тепла к потребителям. Каждый знает, что не одна деталь, узел или агрегат не может работать вечно. То же касается и автономного отопления в частном доме. Со временем трубопроводы разгерметизируются, появляется утечка теплоносителя. Чтоб найти проблемный участок нужно сделать опрессовку системы.

Содержание

Значение термина

Слово опрессовка обозначает процесс тестирования контура и отопительных приборов под увеличенным давлением воздушного потока или напором воды. Нагнетаемый кислород или теплоноситель позволяет проверить прочность обвязки. Если все приборы в системе выдержали влияние повышенного давления, значить они будут нормально функционировать в стандартном режиме.

[note]Обратите внимание! Под термином «опрессовка2 понимают комплекс мероприятий, направленных на проверку прочности труб их очистку от накипи и других загрязнений, а также замену вышедших из строя элементов системы. Из инженерных систем проверять можно не только контур мини котельной, но и канализацию, ГВС.[/note]

Основной целью проводимых испытаний являются:

• проверка на прочность труб и остальных приборов;
• проверка герметичности соединений;
• работоспособность запорной арматуры, установленных манометров, клапанов.

Трубопроводы часто разрушаются под воздействием коррозии или в результате различных механических повреждений при монтаже котельного оборудования для частного дома. Герметичность системы может нарушаться при использовании заводского брака. В большинстве случаев утечки возникают на участках обвязки котла или радиаторов отопления, на фитингах и местах спайки. Основными причинами возникновения повреждений считаются высокие температуры и гидроудары.

Как проводятся работы

Опресовка отопления проводится следующим образом:

1. Проверяемый участок отключаем от остальной системы при помощи запорной арматуры, останавливаем котёл.
2. Сливаем с труб воду или другой теплоноситель.
3. Контур заполняем холодной водой, сбрасываем накопившийся воздух.

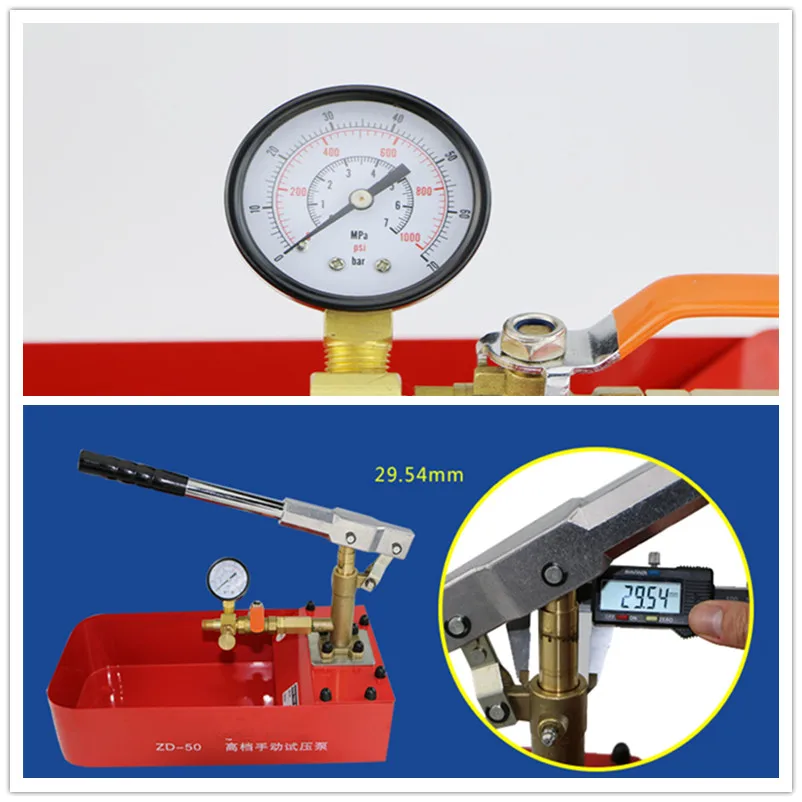

4. Подключаем специальное устройство, которое будет нагнетать давление до нужной отметки. Процесс нагнетания должен происходить плавно.
5. Смотрим на стрелку манометра, запоминаем значение.
6. Выдерживаем пробное давление на протяжении 10 минут. В это же время проводим визуальный осмотр контура на наличие протечек. Особое внимание нужно обратить на проблемные места (пайка, крепление отопительных приборов к трубопроводам, фитинги).
7. При осмотре фиксируем все деформации, сдвиги и свищи.
8. Через 10 минут сверяем показания манометра. Если уменьшения уровня давления не произошло, то испытание можно считать успешным. При обнаружении неполадок проводят ремонт повреждённых мест, опрессовку повторяют.

Важно! При заказе услуг специалисты составляют акт соответствующего образца и вручают его хозяину загородного дома.

Какое давление необходимо для опрессовки

Людей, которые проводят монтаж котлов в отопительную систему дома интересует вопрос о номинальном давлении при опрессовке отопительной системы. Согласно требованиям нормативно правовых актов давление должно превышать рабочее в 1,5 раза. По другим нормативным документам давление опрессовки должно превышать рабочее в 1,25 раза.

В частных загородных домах теплоноситель в системе даёт давление в 2 атмосферы. Это значит, что опрессовка должна проводится при давлении воздуха или теплоносителя в 3 атмосферы. Если у вас возникли вопросы по испытанию отопительной системы загородного дома или коттеджа, оставьте заявку на сайте или позвоните по номеру

Процесс опрессовки систем отопления

Во время резких перепадов температуры очень важно, чтобы система отопления оставалась в полностью исправном состоянии, потому что от нее зависит жизнедеятельность и здоровье населения. Индивидуальность компонентов любой системы отопления заключается в том, что использование их при условиях, значительно отличающихся от штатных, происходит по иному, из-за наполненности магистралей теплоносителем и высокого давления внутри. Во избежание различных аварийных ситуаций в период отопительного сезона: прорыв труб, появление течи в батареях отопления, местах соединений и монтажа различных запорных и регулировочных кранов, проделывают такую процедуру, как опрессовка системы отопления. Данный процесс представляет из себя проверку качества работы обслуживающей организации по сборке и установке всего оборудования и компонентов системы. Естественно, опрессовка не обходит стороной обычных владельцев квартир и частных коттеджей так как они самостоятельно несут ответственность за условия проживания в своем доме.

Каждое строение, в котором работает отопление, обладает своим конкретным рабочим давлением в системе, за счет него происходит перемещение масс теплоносителя и обогрев комнат. Данный параметр прямолинейно зависит от количества этажей: чем выше здание, тем выше должно быть давление в системе для перемещения теплоносителя на нужную высоту. По дороге движения тепла к дому, внутри магистрали, происходят разнообразные сложные физические процессы, при которых происходят скачки разной величины (гидравлический удар), превышающей допустимую внутри системы здания. Для проверки системы на устойчивость к таким явлениям и проводится опрессовка, при подаче воздуха с давлением выше рабочего, примерно, в полтора раза.

До выполнения основных работ по опрессовке необходимо выполнить ряд подготовительных процедур:

•
  осмотр и поверхностная диагностика кранов, вентилей и запорных арматур;

•
  увеличение герметичности соединений добавлением уплотнителя;

•
  восстановление изоляции всех элементов системы;

•
  отсоединение дома от центральной тепломагистрали на глухо (специальной заглушкой).

Очень важно соблюдать требование о том, что в процессе наполнения водой все краны и запорные арматуры на ответвлениях необходимо перекрыть, а воздухоотводы – открыть.

Так, как же производят опрессовку в частном доме: при небольшом избыточном давлении, примерно в две атмосферы, жидкость поступает в систему, выталкивая накопившийся в ней воздух вверх, наполняя все внутреннее пространство системы. Периодами нужно выводить воздух, несколько раз за процедуру.

В многоэтажных строениях проводят опрессовку, с целью выявить протечки, при давлении на 20-30 процентов, превышающим рабочее, составляющее для таких домов от 7 до 8 атмосфер. Для проделывания описанных испытаний применяют специальный пресс для опрессовки отопления. Необходимый уровень давления нужно контролировать при помощи средств измерения и держать на одном уровне на протяжении всей процедуры, около получаса. Обратите внимание, что нужной точности при измерении такой величины, как давление, можно достичь с помощью поверенных устройств.

По провалам на табло измерительного прибора – манометра, можно сделать вывод о том, что где-то выявлена утечка, отсутствии герметичности. Сразу же нужно устранять прохудившиеся места. Аварийные ситуации могут происходить в следующих слабых местах системы отопления: батареи, краны, места соединений резьбой, прокладки и уплотнители. Также стоит уделять отдельное внимание на замурованные в пол или стены части системы. Все работы по восстановлению герметичности проводятся только после слива воды.

Опрессовка проводится до момента исчезновения падений стрелки или значения на экране измерительного прибора. Уровень давления нужно создавать при помощи насосов.

Не для частных домов: многоэтажных жилых построек, муниципальных организаций, административных зданий, обязательно утверждение результатов проверки системы отопления со стороны надзорных органов, заполняющих определенную документацию по итогам опрессовки.

Любые работы над элементами системы отопления: монтаж, сварные работы, ремонт, приводят к появлению внутри их различного строительного мусора, который портит нормальную работу всей инженерной сети. Для удаления описанных загрязнений, как раз применяется опрессовка. На первом этапе производится предварительная промывка по удалению взвесей, а потом капитальная промывка всей системы целиком.

При возникновении подозрительных посторонних шумов в магистралях отопительной системы, делаем вывод, что остались воздушные пробки, которые негативно влияют на КПД системы и теплоотдачу теплоносителя.

После качественно и правильно проведенной опрессовке,
Вы станете уверенным, что зимой не останетесь без тепла!
