каким оптимальным диаметром трубы делать отопление, фото и видео примеры

Содержание:

1. Правильно подобранный диаметр труб – залог качественного отопления

2. Технические характеристики труб отопления

3. Принцип расчета диаметра труб для отопления

4. Дополнительные параметры системы отопления

Монтаж системы отопления, как в постройке частного типа, так и в квартире многоэтажного дома – мероприятие очень ответственное, поскольку от качества выполнения этой работы будет напрямую зависеть комфорт проживания в жилище. Очень важно внимательно подойти к расчету параметров всех структурных элементов системы, в том числе, выбрав оптимальный диаметр трубы для отопления, чтобы процесс обогрева был максимально эффективным и вместе с тем экономичным.

Неотъемлемую роль в процессе теплоснабжения дома играют трубы, поэтому крайне важно разобраться с тем, каким должен быть оптимальный диаметр труб для отопления. Именно об этом далее и пойдет речь.

Правильно подобранный диаметр труб – залог качественного отопления

То, каким диаметром трубы делать отопление в жилой постройке, требуется определить еще на этапе проектирования всех коммуникация дома, чтобы в дальнейшем избежать любых ошибок, связанных с неправильно смонтированным оборудованием.

Одно из важнейших условий, которые необходимо соблюсти при монтаже системы отопления – предусмотреть экономный расход энергии, по возможности сократив потенциальные теплопотери, так как в некоторых случаях даже при большом расходе энергии помещения дома обогреваются плохо.

Так, помимо таких стандартных параметров, как длина и ширина, при проектировании системы теплоснабжения, очень важно учитывать также и диаметр трубы для отопления частного дома, так как этот показатель способен в корне изменить производительность работы в ту или иную сторону.

Обусловлено это тем, что циркуляция теплоносителя в системе, а точнее его объем, идущий по трубам, напрямую зависит от того, какое сечение имеют трубы. При этом весьма распространенное заблуждение очень многих потребителей заключается в том, что, по их мнению, увеличение диаметра трубы прямо пропорционально объему поступающего тепла. Однако такое суждение категорически неверно, так как слишком большое сечение станет причиной существенного снижения давления в системе и приведет к прекращению нагрева.

Для того чтобы правильно определить диаметр медных труб для отопления, а также труб из других материалов, например, из полипропилена, необходимо руководствоваться тем, какой принцип циркуляции воды используется в конкретной постройке. Для помещения, подключенного к центральному отоплению, принципы монтажа системы теплоснабжения будет теми же, что и для стандартной квартиры в многоэтажном доме.

Но при работе с автономной системой следует, в первую очередь, обратить внимание на тип применяемых для такой работы труб, а также учитывать, обустраивается ли система отопления, функционирующая с естественной циркуляцией, либо движение теплоносителя осуществляется за счет специального насоса.

Технические характеристики труб отопления

Как уже говорилось ранее, в процессе обустройства отопления особое внимание следует уделить трубам, а точнее, их техническим характеристикам, которые обычно бывают следующими:

• внутренне сечение, напрямую влияющее на объем циркулирующего в трубе теплоносителя;
• диаметр снаружи трубы – не менее важный параметр, особенно необходимый при составлении схемы будущей системы отопления;
• сечение, которое часто именуется условным. Как правило, так называется средний показатель диаметра трубы, измеряемый в дюймах. Но такая мера расчета не будет характерна для труб, изготовленных из разных материалов, поскольку в зависимости от технологии производства расчет может идти и по внутреннему, и по внешнему сечению. Такую особенность труб крайне важно учитывать в том случае, если планируется монтаж системы их разных по типу элементов.

Далее следует более подробно рассмотреть то, как именно можно рассчитать диаметр труб для различных по площади построек.

Принцип расчета диаметра труб для отопления

Один из главных показателей, требуемых для качественного расчета такого параметра, как диаметр труб для отопления частного дома – это тепловая нагрузка (подробнее: «Расчет тепловых нагрузок на отопление, методика и формула расчета»). Так, специалисты советуют проводить все вычисления с учетом того, что для нормального обогрева 1 м² жилого помещения со стандартной высотой перекрытий (2,5 метра) требуется примерно 100 Вт мощности тепла.

К примеру, для того, чтобы обеспечить необходимым объемом тепла помещение с общей площадью в 25 м², необходимо воспользоваться следующей формулой: 25 * 100 = 2500 Вт (2,5 кВт), то есть понадобиться около 2,5 кВт тепловой мощности.

Для расчета диаметра отопительной трубы следует руководствоваться следующими данными:

• при мощности в 5,5 кВт сечение трубы должно быть равно 0,5 дюйма;
• если тепловая нагрузка составляет 14,6 кВт, то диаметр трубы должен иметь параметр ¾ дюйма;
• при условии, если мощность системы отопления равна 29,3 кВт, то сечение трубы должно составлять 1 дюйм.

Дополнительные параметры системы отопления

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Чтобы система теплоснабжения функционировала стабильно и качественно, следует учитывать не только диаметр труб, но и такой показатель, как коэффициент передачи тепла, влияющий на температуру циркулирующего теплоносителя.

Стоит помнить, что самым низким этот параметр является у чугуна, наиболее высоким – у алюминиевых приборов отопления, а среднее значение коэффициента теплопередачи характерно для моделей из биметалла.

При обустройстве теплоснабжения не менее важно также рассчитать и количество секций, из которых будет состоять отопительный агрегат. Рассчитывать это число следует с учетом мощности тепла, которой обладает система.

Еще одно крайне важное свойство, о котором необходимо помнить – давление в трубах. Как правило, оптимальный параметр этого показателя должен варьироваться в пределах от 1,5 до 2 атмосфер. При условии, если значение будет более высоким, возникает серьезный риск разгерметизации системы и ее поломки. Контролировать рабочее давление в системе можно, оснастив ее специальными приборами, именуемыми манометрами, а предотвратить большой напор можно, смонтировав такое устройство, как бак расширения.

Таким образом, можно с уверенностью сказать, что проектирование и монтаж системы отопления – процедура очень непростая и требующая кропотливой и сложной работы. Поэтому при возникновении любых сомнениях в собственных силах правильнее всего будет доверить ее выполнение профессиональным мастерам, способным помочь не только с установкой отдельных элементов, но и с выбором тех или иных конструкций.

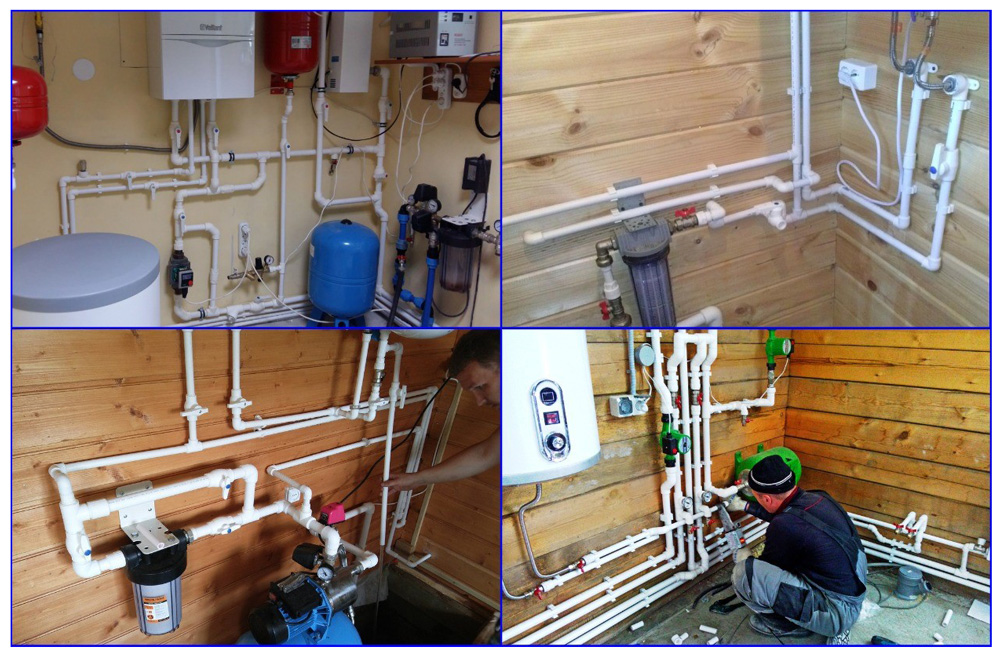

У опытных специалистов обычно всегда имеются различные фото уже готовых систем и детальные видео по их правильной сборке.

Некоторые детали о трубах отопления на видео:

Диаметры труб по Госту — полимерные и пластиковые теплотрассы

Небольшой вес, высокая пропускная способность и низкий коэффициент теплопроводности определяют основные качества полимерных труб, которые послужили толчком для повсеместной замены металлических изделий на пластик.

Геометрический диаметр полимерных труб — один из самых существенных параметров, который учитывается при проектировании современных систем отопления, канализации или снабжения водой, а также в проектах трубопроводов для теплотрасс.

Не менее важными величинами, чем диаметры пластиковых труб, выступают толщина стенки, термопласт для их изготовления, а также параметры предельного допустимого давления.

Отечественные и зарубежные нормативные документы

Главным нормативным документом при производстве трубопроводов из пластика является разработанный в 2003 году ГОСТ Р 52134 — который определяет основные параметры для напорных труб из термопластов, а также для соединительных деталей и фитингов к ним. В 2013 году данный стандарт был преобразован в межгосударственный (ГОСТ 32415) и стал действовать на территории Армении, Беларуси, Киргизии, Молдовы, Таджикистана и Узбекистана.

Полипропиленовые трубы

• 40 мм, 50 мм, 110 мм — внутренние коммуникации;
• от 150 мм — наружные коммуникации;
• от 40 мм до 60 мм — канализация квартир;
• нормируются ГОСТ 32415-2013 от 2013 года.

В основу разработки отечественных нормативных документов были положены европейские и международные стандарты, которые были разработаны и приняты в середине девяностых годов прошлого века — ISO 161-1:1996, ISO 4065:1996 и ISO 11922-1:1997.

Необходимо отметить, что некоторые производственные предприятия выпускают продукцию по собственным техническим условиям, необходимость которых вызвана нестандартным исполнением трубопроводов.

Нормативный ряд типоразмеров для трубопроводов отопления, водоснабжения и канализации, а также диаметры трубы теплотрассы составляют 34 наименования от 10 до 1600 мм.

Основные понятия и определения

В регулирующих документах приведены несколько основных понятий и определений, которые связывают диаметры труб (ГОСТ 52134) и термопласты для их изготовления — полиэтилен, полибутилен, ПВХ, полипропилен и сшитый полиэтилен:

• наружный диаметр в миллиметрах служит для удобного выбора пластиковых труб по всем видам отопительных систем, а также для проектов водоснабжения и канализации. По ГОСТу наружный диаметр трубы не должен быть меньше ее самого меньшего диаметра на всем протяжении отрезка или бухты;
• условный размер под названием номинальная толщина стенки в миллиметрах соответствует ее минимально допустимой величине в каждой точке сечения;
• два безразмерных определения S и SDR связывают диаметры пластиковых труб с толщиной их стенок. Коэффициент SDR прямо указывает на отношение внешнего диаметра трубы к толщине ее стенки, а коэффициент S связывает напряжения в стенках трубопровода с допустимым рабочим давлением. Численно коэффициенты S и SDR связаны простой формулой — SDR=2S+1.

Для некоторых видов труб принято использовать такое определение как PN, которое указывает на предельную величину давления трубопровода в барах. При инженерных расчетах часто используют давление в МПа, одна единица которого соответствует 10 барам.

Рабочее давление труб PN

Основные материалы для полимерных труб различного назначения

В промышленности полимерных материалов используется несколько основных видов термопластов, каждый из которых обладает своими достоинствами и недостатками:

• основное назначение трубопроводов из поливинилхлорида (ПВХ) — напорная и безнапорная канализация, к материалам которой не предъявляется высоких требований по предельной температуре и давлению. По этой же причине трубопроводы ПВХ не получили широкого распространения при проектировании систем водоснабжения;
• линейная молекулярная структура полиэтилена (ПЭ) также определяет невысокую стойкость к температуре, однако крайне низкая стоимость сырья позволила трубопроводам из полиэтилена практически полностью занять нишу напорных систем холодного водоснабжения. Также этот материал очень популярен при прокладке внешних канализационных труб большого диаметра;
• разветвленная молекулярная структура с углеродными соединениями трубопроводов из полипропилена (ПП) придает этому материалу высокую стойкость к температуре, верхняя граница которой достигает +95°С. Такая особенность позволяет использовать трубопроводы из ПП в системах подачи горячей и холодной воды, а также в отопительных системах с ограниченным графиком рабочих температур;
• поперечные связи в линейной структуре полиэтилена определили появление такого материала как сшитый полиэтилен (PEX), температурные характеристики которого существенно превышают параметры обычного ПЭ. Детали трубопроводов из сшитого полиэтилена соединяются с помощью специальных фитингов, так как поперечные связи молекулярной структуры потеряли способность к сварке;
• развитая структура молекул полибутена (ПБ) обеспечили этому материалу повышенную стойкость к высоким температурам и долговременную прочность, которая превышает этот параметр у других материалов. Материал стоек к воздействию агрессивных химических сред, хорошо сваривается и имеет высокую устойчивость к механическому износу. Такие параметры полибутена определили его широкое распространение в проектах систем отопления и снабжения теплом, подачи горячей и холодной воды, а также в различных системах канализации. Долговечность изделий из полибутена составляет не меньше 50 лет.

Диаметры полимерных труб различных материалов

Появление новых видов термопластов пока не привело к их широкому распространению, однако отчеты о новых разработках свидетельствуют о том, что в самом ближайшем времени состоится полная замена металлических труб на изделия из термопластов.

Диаметр трубы канализации

Канализационные трубы не подвергаются длительному воздействию высоких температур и давления, и по этой причине при их производстве используются самые дешевые полимерные материалы — полиэтилен, поливинилхлорид и полипропилен.

Табличные параметры диаметров пластиковых трубопроводов для напорной канализации приведены в ГОСТ Р 52134-2003, однако для самотечной канализации, которая применяется в большинстве многоквартирных и частных домов, рекомендации в нормативном документе отсутствуют. Согласно старому ГОСТ 22689.1-89 существует всего три типоразмера, которые определяют диаметры полиэтиленовых труб — 50, 90 и 110 мм. В 2014 году межгосударственным стандартом для стран СНГ (ГОСТ 22689-2014) ассортимент безнапорных канализационных трубопроводов из полиэтилена был расширен до 14 типоразмеров от 32 до 315 мм.

Безнапорные трубопроводы канализации из ПВХ или полипропилена выпускаются на основании технических условий, которые разрабатывает сам производитель и согласует с заказчиками в договорах поставки таких изделий.

Диаметр труб для отопления

В системах отопления должны использоваться трубы, которые имеют максимальную рабочую температуру до 95°С и рабочее давление до 10 атмосфер. Из известных промышленных полимеров под эти требования подходят только трубы из полипропилена (PN25) и сшитого полиэтилена. Диаметры полимерных труб для отопления лежат в пределах от 16 до 110 мм, что позволяет прокладывать любые отопительные сети.

Из линейки типовых диаметров трубопроводов для отопления коттеджа, квартиры или частного дома, приведем самые распространенные типоразмеры, которые используются для следующих целей:

• трубопровод 16 мм применяется для коллекторной разводки системы отопления, для подключения одного или нескольких радиаторов, а также эта труба хорошо подходит для обустройства теплого пола;
• трубопроводы диаметром 20 мм используются в работе систем отопления с принудительно циркуляцией в домах площадью до 100 м²;
• трубопроводы 25 мм оправдывают себя в стояках отопления в многоквартирных домах до 5 этажей;
• трубы 32 мм хорошо подходят для однотрубной разводки в домах площадью до 150 м² или используются в качестве стояков в домах повышенной этажности;
• самотечные трубопроводы диаметром 40 мм используются в гравитационных системах отопления, где движение теплоносителя происходит естественным путем без циркуляционных насосов.

В последнее время на рынке стали широко использоваться трубопроводы из полибутена, который при прочих равных характеристиках превосходит ПП и PEX по предельному рабочему давлению.

Диаметр труб для водопровода

Типоразмер трубы для водопровода зависит от гидравлических расчетов проектировщика конкретной системы водоснабжения и, как правило, не выходит за рамки диаметров от 16 до 55 мм. Для внутренней разводки используют диаметры 16 и 25 мм, а для внутренних стояков полиэтиленовую или полипропиленовую трубу диаметром 32 мм. Трубопроводы 55 мм используют для наружных коммуникаций или транспортировки холодной воды от скважины до входа в дом.

Таблица: Толщина стенок труб водопровода по наружному диаметру

При расчетах систем водоснабжения учитываются характеристики насосов и суточное потребление воды, а для наружных коммуникаций — глубину промерзания грунта в конкретном регионе. Также при проектировании желательно соблюдать единый диаметр трубопроводов внутренней разводки, что исключает гидравлические удары и неприятный шум при открывании смесителей холодной или горячей воды.

Читать так же: Полимерные трубы большого диаметра

Теплоизолированные трубопроводы Изопрофлекс и Касафлекс

Трубы Касафлекс и Изопрофлекс представляют собой отдельную категорию трубопроводов, основным отличием которых от обычных полимерных изделий является уже готовый слой теплоизоляции, заключенный в полимерную оболочку.

Трубопроводы Касафлекс предназначены для теплотрасс, диаметр которых лежит в пределах от 55 до 163 мм. Нержавеющая внутренняя труба работает при температурах до 160°С и рабочих давлениях до 16 атмосфер.

Трубопроводы Изопрофлекс изготовлены на основе сшитого полиэтилена, что допускает их применение в системах отопления и ГВС с максимальной температурой от 75 до 115°С. Параметры предельного давления трубопроводов Изопрофлекс лежат в пределах от 6 до 16 атмосфер и зависят от конкретной марки изделия. Номинальный ряд диаметров Изопрофлекс находится в диапазоне от 25 до 225 мм, что позволяет считать трубопроводы этого типа наиболее универсальным набором изделий для всех сфер применения.

К типовым характеристикам Изопрофлекс и Касафлекс необходимо добавить широкий модельный ряд трубопроводов этого типа, что позволяет использовать изделия одного производителя при монтаже всего комплекса системы отопления или водоснабжения — от теплотрассы до конечных отопительных приборов и точек раздачи воды.

19. 03.2021

Читать так же:

Калькулятор расчета срока службы пластиковых труб

Расчет прочности труб

Полимерные трубы большого диаметра

Какой лучше диаметр трубы для отопления частного дома

Пластиковые изделия давно вошли в нашу жизнь, с успехом заменив металлические. Сегодня широкое распространение получили полипропиленовые трубы для отопления, технические характеристики которых позволили облегчить работу по обустройству систем отопления. Произвести их установку самостоятельно сможет даже непрофессионал.

Особенности полипропиленовых труб

Главной особенностью полипропилена считается устойчивость к высоким температурам, а дополнительное армирование призвано защитить его от расширения при нагреве. Благодаря особой твердости материала трубы имеют идеально гладкую поверхность, что положительно сказывается на их высокой стойкости к коррозии и воздействию внешних факторов.

Применяя полипропиленовые трубы для отопления, с учетом особенностей материала и размеров выполняют монтаж не только внутренних сетей, но и магистральных.

Преимущества

Популярность полипропиленовых труб обусловлена ​​следующими преимуществами:

• выдерживают давление свыше 10 бар;
• эстетичный внешний вид;
• не корродирует, не электризуется;
• гладкая внутренняя поверхность предотвращает оседание грязи;
• привлекательная цена;
• химическая чистота материала позволяет использовать его в пищевой промышленности;
• удобство транспортировки, возможна перевозка в бухтах.

недостатки

недостатки полипропилена:

• не переносит прямого воздействия ультрафиолета, под действием которого быстро разрушается, требуется дополнительная защита;
• начинает плавиться при высоких температурах;
• для установки требуется специальный сварочный аппарат;
• сложность в ремонтных работах и ​​техническом обслуживании.

Просмотров

Трубы выпускаются различного назначения, например, цельнолитые полипропиленовые изделия с малым внутренним диаметром успешно применяются для теплых полов, а материалы с дополнительным армированием отлично показывают себя при прокладке отопительного контура.

Стекловолокно

Полипропилен, армированный стекловолокном, изготавливается методом коэкструзии, при котором волокно помещается между двумя слоями нанесенного пластика.

Особенности изделий со стекловолокном:

• менее подвержен растяжению при нагреве;
• хорошо держат форму;
• выдерживают перепады давления в сети;
• не расслаиваются в процессе эксплуатации;
• считается самым прочным из всех разновидностей;
• при монтаже не требуют дополнительной зачистки в местах пайки.

С алюминием

Материалы с алюминиевым слоем хорошо выдерживают температурные колебания, имеют минимальное тепловое расширение и практически не теряют своей первоначальной формы при высоких температурах, что является неоспоримым преимуществом.

Особенностью армированных изделий при монтаже является правильная зачистка в местах стыков с фурнитурой. Если отказаться от этой процедуры, то система отопления быстро выйдет из строя, и в процессе эксплуатации придется все переделывать.

Твердый пластик

Твердые пластиковые изделия хороши для теплых полов и для использования в скрытой проводке. Бетонное основание служит прекрасным армирующим материалом, защищая трубопровод от внешних воздействий, способствуя уменьшению теплового расширения. Простота монтажа и надежность пайки позволяют на весь срок службы забыть о проблеме неплотности стыков.

К положительным сторонам использования труб относятся:

• гибкость;
• длина до 200 метров;
• особая молекулярная память, помогающая вернуться в исходную форму при охлаждении.

Армированный пластик

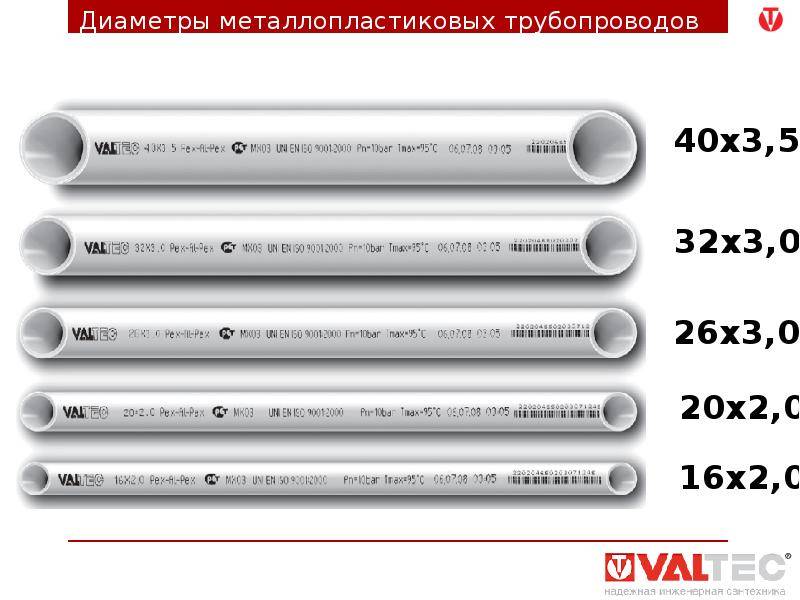

Система отопления из металлопластика выгодно применяется в домах, где колебания температуры теплоносителя превышают 90°С. Трубы не провисают при высоких температурах, сохраняя свой первозданный вид. Слабым местом в системе является соединительная арматура, которая может дать течь при остывании теплоносителя и поэтому требует постоянного дополнительного обслуживания.

Не рекомендуется использовать этот материал для устройства скрытой проводки, например, для теплых полов и устройства водозабора без доступа к местам подключения.

Почему нужно правильно подобрать диаметр труб отопления

Простейшая система индивидуального отопления дома состоит из: котла, радиаторов отопления, расширительного бака и соединяющих все эти элементы трубопроводов. И если для котла, бака и радиаторов существуют относительно простые расчетные формулы, по которым осуществляется подбор параметров, то в отношении труб необходимо серьезно заняться изучением теплотехники.
Дело в том, что от правильно выбранного размера трубы зависит то, как будет работать отопление. И при этом в отопительный сезон здание будет обеспечено теплом. Если расчеты верны, оборудование будет работать сбалансировано. Температура в помещении будет стабильной даже в самые холодные дни, а потребление энергии будет низким. Другое дело, если диаметр труб будет меньше необходимого – здание будет плохо прогреваться. Соответственно котел отопления будет работать в критическом режиме для достижения нормальной температуры.

Когда диаметр магистральных труб больше необходимого, это создаст проблемы другого характера. Увеличенный объем труб заполняется теплоносителем, объем которого больше расчетного. А это значит, что потери тепла при его транспортировке к батареям будут значительными. В этом случае значительно возрастет расход топлива. Поэтому это вовсе не будет означать повышения температуры в доме.

Технические характеристики

Производство труб полипропиленовых (ПП) регламентировано стандартами ГОСТ 21553 и ГОСТ 15139.

Устойчивые к давлению

В системах отопления не всегда возможно поддерживать постоянное давление; его показатели могут меняться в зависимости от температурного режима и пропускной способности коллектора. Поэтому при использовании ПП в контуре отопления необходимо учитывать запас внутреннего диаметра трубы, что положительно скажется при изменении давления и убережет систему от разрывов.

Обращая внимание на маркировку, вы без труда подберете необходимый диаметр отверстия с учетом запаса. Так, при расчетном диаметре 20 мм выбирается коллектор с диаметром проходного сечения 25 мм, где учитывается запас на расширение при изменении давления в системе. Буквы PN и две цифры на маркировке указывают на давление, на которое рассчитаны используемые материалы.

Технические условия

Полипропиленовые трубы, армированные стекловолокном или алюминием, могут иметь неограниченный диаметр, который обычно составляет 16-63 мм, и это не предел.

Монтаж полипропиленовых труб для водоснабжения, фото и видео

Обратите внимание: один из основных технических моментов основан на термостойкости изделия. Максимально допустимый температурный предел для полипропиленовых труб составляет 95 градусов Цельсия. При этом температура может ненадолго повышаться до 110 градусов Цельсия. Эти показатели делают продукт идеальным для систем отопления (в случае теплоносителя).

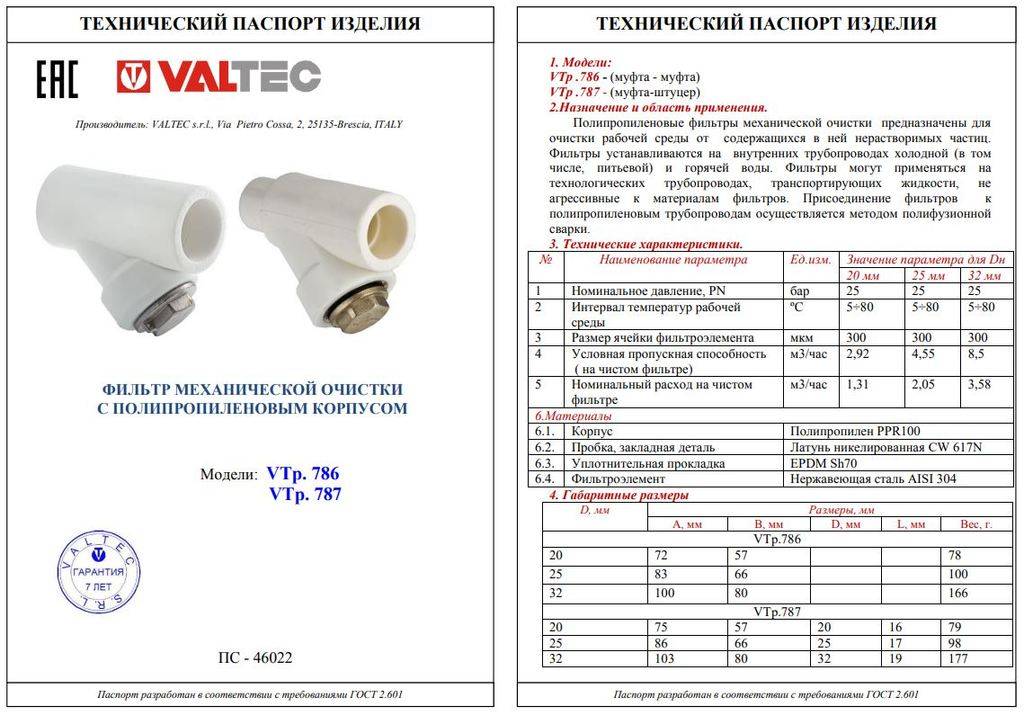

Полипропиленовые фитинги позволяют соединять трубы без потери тепла и прочности.

Рабочее давление полипропилена армированного 10, 16, 20 атмосфер (в зависимости от типа).

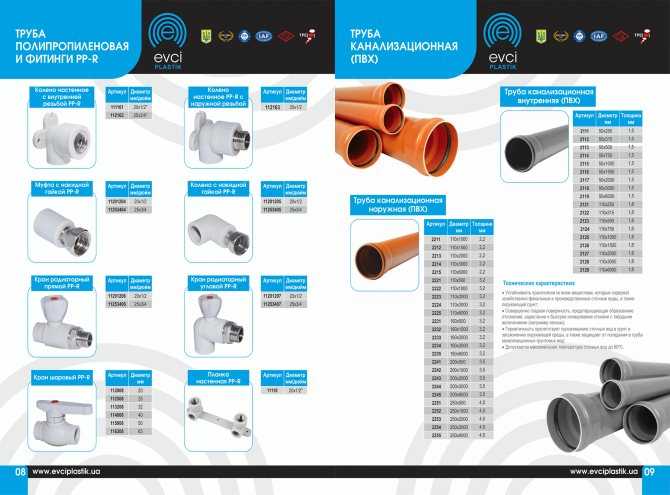

Фитинги полипропиленовые

На что обратить внимание при выборе

Для отопительного контура с нестабильными входными параметрами правильнее использовать армированные материалы.

Обратите внимание на следующие характеристики:

• давление;
• толщина стенки;
• арматура;
• температурный режим;
• Диаметр отверстия.

Типы труб по максимально допустимому значению давления

Для правильного выбора руководствуются ТУ 2248-010-33137731-2012:

1. PN 10 рассчитаны на давление 10 бар при нагреве температура среды не выше 40°С.
2. PN 16 — 16 бар при температуре воды 60°С и при значительных изменениях температуры производительность резко снижается.
3. PN 20 — 20 бар, рассчитаны на температуру до 80°С и рекомендованы для горячего водоснабжения.
4. PN 25 – 25 бар – это только армированные изделия с температурным режимом не выше 95°С, подходящие для систем отопления в частных домах.

Цены на трубы полипропиленовые класса PN10

Трубы полипропиленовые PN 10

Устойчивы к высоким температурам

При маркировке труб производитель указывает температурный режим, на который рассчитана продукция. Так вот, на усиленных этот параметр равен — 90-95°С, на обыкновенном полипропилене — 60°С.

Исключена ржавчина

Основная положительная характеристика полипропилена – коррозионная стойкость. Даже при самой некачественной охлаждающей жидкости коллекторы не зарастают грязью. Благодаря идеально гладким стенкам исключается реакция, способствующая разрушению материала. При этом нельзя забывать и о радиаторах, которые перед зимней эксплуатацией желательно промыть от скопившейся грязи.

Низкий коэффициент теплопроводности

Пластик имеет плохую теплопроводность, поэтому этот факт учитывается при установке отопления. Одинаковый температурный режим теплоносителя и стены положительно сказывается на отсутствии конденсата на поверхности контура, что обусловило его использование для устройства теплых полов. Расчет мощности системы отопления производится исключительно для радиаторов.

Долгий срок службы

Производители наделили пластик характеристиками, позволяющими ему длительное время сохранять свои первоначальные качества, разумеется, при соблюдении правил эксплуатации. Гарантийный срок более 25 лет.

Какие трубы ППР подходят для отопления

Полипропиленовые трубы стали применяться для систем отопления относительно недавно. До этого их место занимали цельные стальные трубы. Такие конструкции соединялись сваркой, были прочными, но сложными в монтаже и дорогими в производстве.

Полипропиленовые трубы за свою недолгую историю претерпели ряд важных изменений. Сам по себе полипропилен не обладает той термостойкостью, которую должны были получить компании-разработчики. Именно поэтому первые системы теплообмена с такими трубами быстро пришли в негодность, а к самому материалу стали относиться скептически.

На данный момент полипропиленовые трубы значительно усовершенствованы. Существуют различные модели, которые используются для подачи холодной и горячей воды, отопления и водоотвода. При проведении ремонта важно выбирать трубы, предназначенные для конкретных целей, иначе конструкция не будет исправной.

Важно! На данный момент существует множество компаний, которые производят и продают трубы для систем отопления. Покупать трубы вместе со всеми комплектующими желательно у официальных поставщиков в специализированных магазинах, так как много некачественных подделок.

Разновидности труб PPR

Полипропиленовые трубы используются в различных сферах, но не все подходят для отопления. В погоне за дешевым материалом можно купить не те трубы, которые выдерживают горячую воду под давлением. Важно уметь отличать один тип трубы от другого.

Классификация полипропиленовых труб следующая:

• PP-H. Это первое поколение полипропиленовых труб. Эта модель обладает всеми свойствами основного материала. ПП-Н герметичны и устойчивы к высокому давлению, кроме того, они не вступают в химические реакции. Однако плавление такой трубы может начаться уже при температуре 50 ͒С. Такие трубы используются в системе холодного водоснабжения, вентиляции и в производственных целях;
• ПП-Б. При производстве этого типа немного изменена формула материала. Трубы оказались прочнее и долговечнее, но температурных колебаний все же не выдержали. Такие трубы обладают преимуществами предыдущего поколения и, кроме того, лучше переносят воздействие высоких температур. Однако для системы отопления и даже горячего водоснабжения они непригодны. Такие трубы часто используют при строительстве канализации;
• ПП-Р. При производстве этих труб помимо полипропилена используется этилен. Это позволяет им выдерживать высокие температурные нагрузки. Кроме того, такие трубы обычно армированы, что позволяет им выдерживать температуру выше 100°С. Армированные трубы PP-R являются наиболее подходящим вариантом для системы отопления.

Рекомендуем ознакомиться: Срок службы и возможности полипропиленовых труб

Армированные трубы

Армирование — процесс покрытия трубы материалом, превосходящим по прочности или другим свойствам основной материал структура. В случае с полипропиленовыми трубами под армированием понимается покрытие трубы металлом, сохраняющим тепло и предотвращающим деформацию трубы под воздействием высоких температур. Армирование может быть двух видов:

• Алюминий. В этом случае поверхность трубы покрывается алюминиевой фольгой. Иногда эту фольгу вкладывают между слоями полипропилена. Алюминий не позволяет ППР расширяться и менять свою форму. Однако у таких труб есть один существенный недостаток – они могут расслаиваться. Расслоение происходит, когда труба изготовлена ​​из некачественных материалов или неправильно состыкована с другой трубой;
• Стекловолокно. Такое покрытие как бы вплетено между слоями полипропилена. Это делает процесс расслаивания невозможным. Такие трубы цельные и не портятся при неправильной установке или эксплуатации. Срок службы ППР со стекловолоконным покрытием больше, однако такие трубы дороже.

Технические характеристики труб для отопления

Характеристики труб основаны на стойкости к различным факторам, действующим в процессе эксплуатации. При выборе труб для системы отопления необходимо обращать внимание на следующие параметры:

• Стойкие к высокому давлению. Армированные полипропиленовые трубы способны выдерживать давление в системе около 6 атм. при температуре 70°С. Чем выше температура, тем ниже сопротивление давлению. В системе отопления горячая вода подается не под максимальным давлением;
• Устойчив к температурным воздействиям. Армированные полипропиленовые трубы начинают плавиться при температуре 120°С. В теплосети температура редко превышает 70 — 75°С, что создает в системе запас теплоемкости. морозы ППР переносят хуже, чем жару;
• Устойчив к коррозии. Основным недостатком металлических труб является способность вступать в реакцию с водой. Рано или поздно такие трубы ржавеют и перестают быть герметичными. Полипропилен не подвергается коррозии под воздействием воды. Кроме того, он не вступает в реакцию с солями и другими примесями, которые могут находиться в системе;
• Прочность. Производители обещают срок службы трубы полвека, но гарантий не дают. На самом деле долговечность конструкции зависит от типа арматуры, от правильного монтажа, температуры внутри и снаружи труб, давления в них. Если соблюдать все рекомендации по ремонту, можно забыть на несколько десятков лет.

Важно! Полипропиленовые трубы можно устанавливать на открытом воздухе только жителям южных регионов. При температуре наружного воздуха менее -15°С полипропилен становится хрупким и трубы могут порваться. Такие конструкции подходят только для внутренней разводки.

Подбор труб для отопления

Для теплопровода лучше отдать предпочтение полипропилену с армированием стекловолокном. Однако трубы из этого материала тоже бывают разными. Они отличаются диаметром и способностью выдерживать определенное давление в системе. По диаметру различают следующие категории труб:

• Менее 1,6 см. Такие трубы подходят только для систем теплого пола. Этого диаметра должно хватить при правильном монтаже труб;
• 2,0–2,5 см. Самый популярный диаметр при устройстве отопления в доме или квартире. Для стояка, который заходит в квартиру, необходим диаметр 25 мм, а в комнаты заводятся трубы 20 мм;
• 2,5–3,2 см. Эта категория используется в многоэтажных домах с централизованным отоплением;
• Более 20 см. Трубы такого диаметра нужны для крупных организаций. Например, больницы со множеством отделений, палат и кабинетов.

Рекомендуем ознакомиться: Как сделать коллектор для полипропиленовых труб?

Определить давление, которое выдерживают трубы, несложно. Достаточно посмотреть на маркировку PN и номер после нее. Так, PN 10 выдерживает давление 10 атмосфер при температуре 45 ͒С, PN 16 – 16 атм. при температуре 60 ͒С, PN 20 – давление 20 атм. при температуре 80 ͒С, PN 25 — 25 атм. при температуре 100 и более ͒С. Для системы отопления необходимо выбирать не менее PN 16, лучше PN 25.

Таким образом, оптимальным вариантом для труб отопления являются полипропиленовые трубы с покрытием из стекловолокна диаметром 2 – 2,5 см и маркировкой PN 25.

Значение маркировки на трубах

Важным критерием выбора является маркировка, наносимая на поверхность изготавливаемого изделия, где кроме рабочих параметров давления и температуры указывается диаметр трубы. Это основной показатель для системы отопления частного дома.

Диаметр изделия:

• 16-20 мм — предназначены для теплых полов и водоснабжения;
• 20-25 мм — для системы отопления в частных домах;
• 25-32 мм — для централизованных магистралей;
• 200 мм и более применяются для отопления административных помещений.

Особое внимание следует уделить диаметру полипропиленовых труб, используемых для отопления частного дома, где без одного вида не обойтись.

Правильное сочетание и подбор материалов с разной маркировкой способствует увеличению эффективности обогрева в несколько раз. Так, переход с большего диаметра труб на меньший увеличивает давление в системе, способствуя отличной циркуляции теплоносителя и увеличению теплоотдачи.

Трубы полипропиленовые для отопления технические характеристики

Монтаж отопления своими руками

Систему отопления можно установить самостоятельно. Главное правильно подобрать материалы, правильно их подобрать и склеить между собой. Сама конструкция довольно проста в сборке и эксплуатации.

Какие соединители использовать

Для того, чтобы присоединить одну трубу к другой, трубы к стоякам и радиаторам, манометрам и другим устройствам нужны специальные соединители. Бывают следующих типов:

• Прямые (обычные муфты). Они необходимы в тех местах, где одна труба соединяется с другой такого же диаметра, но не под углом;
• Изогнутый. Используется в местах, где система изгибается и поворачивается;
• Тройной. Они необходимы, если вам нужно сделать две из одной трубы или одну из двух. Например, в местах ответвлений от магистральной трубы к радиатору;
• Заглушки (заглушки). Их устанавливают в тупиковых зонах, например, на крайних радиаторах;
• С изменением внутренней части. Применяются при переходе с трубы большего диаметра на трубу меньшего диаметра. Например, при подсоединении труб к стоякам;
• С пластиком и металлом. Такие соединители необходимы в месте перехода от пластмассовых изделий (труб) к металлическим (радиаторам, манометрам, бакам).

Перед началом монтажных работ необходимо воссоздать на бумаге точную схему предлагаемой системы и рассчитать количество соединителей каждого типа. Кроме того, важно подобрать соединители, внутренний диаметр поперечного сечения которых будет соответствовать диаметру трубы.

Рекомендуем ознакомиться: Полипропиленовая труба, армированная стекловолокном — гарантия надежности

Алгоритм монтажных работ

После составления схемы отопления и закупки всех необходимых элементов можно приступать к монтажным работам.

Для этого вам понадобится специальный набор, состоящий из паяльника с насадками (муфтами и дронами) и шейдеров.

Для установки одной системы отопления покупать не обязательно, можно арендовать.

Важно! При проведении работ впервые рекомендуется покупать деталей больше, чем необходимо. После неправильной сварки оторванные детали уже не годятся, поэтому придется брать новые.

Алгоритм монтажных работ следующий:

1. Резка труб и раскладывание соединителей. Это подготовительный этап, который важно соблюдать строго по инструкции. Труба разрезается с помощью специальных ножниц.
2. Очистка трубки бритвы. Этот шаг необходим только при монтаже труб с алюминиевым армированием. Для этого берется бритва и надевается на трубу, вращения делаются вручную или отверткой.
3. Паяльник в сборе. На аппарат надеваются муфты и оправки соответствующего диаметра, после чего его включают и ждут нагрева до 260 °С. В это время на трубе делается отметка глубины, соответствующая соединительному элементу.
4. Соединение. В гильзу нагретого паяльника на определенную глубину вставляется труба, а с другой стороны в оправку вставляется соединительный элемент, после чего элементы припаиваются друг к другу на определенное время. Время рассчитывается следующим образом: при диаметре трубы 1,6 см – 5 секунд, 2,0 см – 7 секунд, 3,2 см – 8 секунд.
5. Аналогичным образом собираются все остальные участки трубы, после чего конструкция крепится к системе отопления.

Особенности установки в квартире и частном доме

В квартире проще установить систему отопления. Как правило, в каждой комнате устанавливается один радиатор, который отходит от общего стояка. Трубы соединяются по предложенной схеме, а затем подключаются к стояку и радиатору.

В случае установки нескольких радиаторов можно выбрать двухтрубную и однотрубную системы отопления. В первом случае от каждого предыдущего радиатора теплоноситель идет к следующему. Соответственно, во всех последующих радиаторах температура будет ниже, чем в предыдущих. Во втором случае имеется две трубы: одна для входа жидкости, другая для выхода.

Перед проведением работ в квартире необходимо согласовать ремонт отопления с ЖЭКом и ближайшими соседями. Замена стояков, как правило, производится централизованно.

При монтаже системы отопления в частном доме работы будет больше … Необходимо выбрать тип теплоносителя, тип котла и систему отвода теплоносителя из котла и в обратном порядке .

Установка самого котла при отсутствии опыта также может быть затруднена. Тепловая труба устанавливается, как правило, в подвале дома. Затем котел соединяется трубами с радиаторами в каждой из комнат. Такие системы достаточно сложны, но у них есть и преимущества – температуру и давление в трубах можно регулировать самостоятельно.

Рекомендации по выбору

Стоит отдать предпочтение армированным изделиям, позволяющим качественно выполнить монтаж отопительного контура и надолго забыть о проблемах, связанных с протечками.

Специалисты рекомендуют:

• приобретать материалы у проверенных поставщиков, продукция должна иметь сертификат качества;
• обратите внимание на маркировку, содержащую полную информацию;
• сделать выбор в пользу армированных изделий;
• выбрать трубы с армированием стекловолокном для системы отопления. Печи длительного горения для дровяного отопления можно найти на нашем сайте.

Трубы, армированные стекловолокном Цены

Трубы, армированные стекловолокном

PP-R и PP-RCT

Полипропилен (ПП) — универсальный материал для труб, который используется в самых разных областях. Для напорных трубопроводных систем используются два типа полипропилена: PP-R (статистический сополимер полипропилена) и PP-RCT (статистический сополимер полипропилена с модифицированной кристалличностью и термостойкостью).

Трубы PP-R и PP-RCT, способные работать при высокой температуре и давлении, подходят для напорных трубопроводов с высокими требованиями, таких как напорные трубопроводы (сантехника, гидротехника) в коммерческих высотных зданиях.

Трубы PP-R также используются в системах без давления и обеспечивают устойчивость к сильнокислотным и щелочным растворам, таким как ингибиторы коррозии и химикаты, используемые в гидравлических системах отопления и охлаждения. Соединения обычно свариваются под действием тепла в соответствии со стандартной отраслевой практикой.

Трубы PP-R и PP-RCT имеют метрические размеры от 16 до 710 мм, также известные как номинальные диаметры от 3/8 до 28. Минимальные номинальные значения гидростатического давления обычно выше для материалов PP-RCT, но трубы с другими Соотношение размеров (DR) и толщина стенок могут иметь более высокие или более низкие номинальные значения давления.

Трубы и фитинги PP-R и PP-RCT полностью совместимы друг с другом. Трубу PP-R можно наплавлять на фитинги PP-RCT и наоборот.

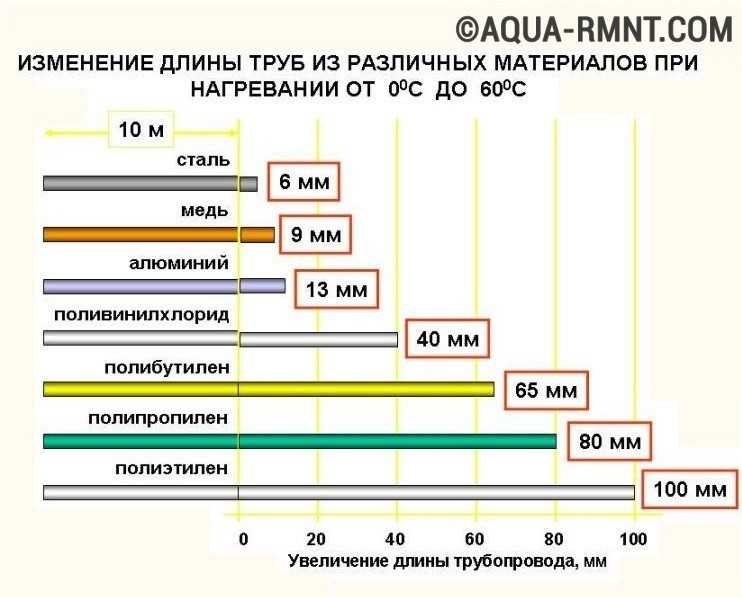

Полипропиленовые трубы могут включать армирующие слои из рубленого стекловолокна для таких преимуществ, как снижение продольного теплового расширения/усадки.

Трубы PP-R и PP-RCT обычно продаются прямыми отрезками. PP-R также доступен в рулонах для меньших диаметров и специальных применений.

PP-R

Определение

Согласно определению промышленного стандарта ASTM F2389 (впервые опубликованного в 2004 г.), PP-R означает «статистический полипропиленовый сополимер». PP-R представляет собой сополимер пропилена и по крайней мере одного сомономера, где пропилен составляет более 50% композиции.

Обзор

PP-R — это высокотемпературная пластиковая система напорных трубопроводов, впервые использовавшаяся для водопровода и водяного отопления в Европе в 1980-х годах и представленная в Северной Америке в 2000-х годах. PP-R был впервые использован для различных промышленных применений в 1970-х годах в Европе, а первое сообщение об использовании PP-R в промышленных целях в Северной Америке было в 1986 году.

материалы рассчитаны на давление 100 фунтов на кв. дюйм при 180ºF (690 кПа при 82ºC), что соответствует требованиям национальных сантехнических и механических норм. Фактическое номинальное давление труб PP-R зависит от выбранного типа или толщины стенки.

Материалы для труб PP-R доступны с различными типами стенок и толщиной (например, SDR 7,4, SDR 9, SDR 11, SDR 13,5 и т. д.) в зависимости от требуемого номинального давления. Трубы с более толстыми стенками имеют более высокое номинальное давление, а трубы с более тонкими стенками — более низкие номинальное давление. Обратитесь к литературе и перечням конкретных производителей труб PP-R, чтобы узнать о соответствующих номинальных значениях давления.

PP-RCT

Определение

Согласно определению промышленного стандарта ASTM F2389(впервые опубликовано в 2004 г.), PP-RCT означает «статистический полипропиленовый сополимер с модифицированной кристалличностью и термостойкостью». PP-RCT представляет собой сополимер пропилена и по крайней мере одного сомономера, где пропилен составляет более 50% композиции.

Обзор

PP-RCT — это напорная система из высокотемпературного пластика, впервые использованная для водопровода и водяного отопления в 2000-х годах в Европе и Северной Америке.
