12 слабых мест в СКУД

В безопасности не бывает “мелочей”, но, сколько бы об этом не твердили, детали систем безопасности зачастую создают множество уязвимых мест, что отчетливо видно в системах контроля и управления доступом, где многое нужно делать совсем иначе.

Вызывные панели

Большинство объектов оснащены вызывными панелями, которые позволяют дистанционно вести переговоры с посетителем, принимать от него вызов и управлять открыванием дверного замка.

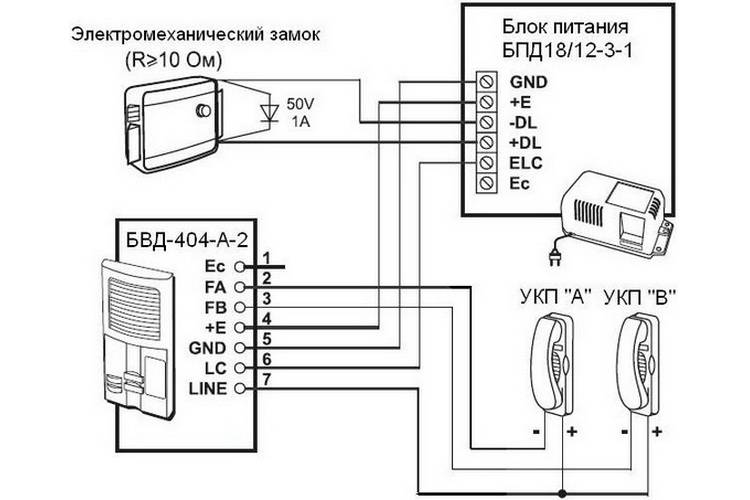

Рис. 1. Типовая схема вызывной панели

Многие пользователи и не догадываются, что типовая вызывная панель позволяет открывать замок и без разрешения собственника. Для этого достаточно отвертки, чтобы снять вызывную панель и замкнуть выход к управлению замком (open). Прикрутить панель на прежнее место не составит труда.

Удивительно, но видеомониторы к вызывным видеопанелям все еще пользуются популярностью, хотя значительно дешевле обойдется интеграционное решение в систему видеонаблюдения, что позволит принимать вызовы на планшете через локальную радиосеть Wi-Fi, трафик которой будет неплохо защищен от НСД.

Кроме того, в линии управления замком, которую обычно прячут в кабельканалах, умельцы  станавливают геркон, который размыкается от поля сильного ниодимового магнита, и замок открывается. По той же причине использование герконов в качестве датчика взлома двери в ОПС перестало быть надежным. Но этому не придают значения, потому что в погоне за дешевизной поручают устанавливать системы безопасности подрядчикам, предложившим наименьшую цену.

Контроллер-считыватель

Многие производители выпускают контроллеры, интегрированные со считывателем. Они очень удобны монтажной организации, поскольку количество соединений уменьшается и схема упрощается, что позволяет увеличить прибыльность проекта. Но разве кто-то объясняет заказчику, что установленный на входе такой контроллер может быть использован для несанкционированного прохода? Подрабатывая в монтажных организациях, многие электрики научились открывать их за считанные секунды.

Берем привычную нам отвертку, снимаем контроллер-считыватель и замыкаем линию управления открыванием замка в полной аналогии с вызывной панелью – линия к замку заботливо отмечена производителем на разъеме, дабы взломщик не путался.

“Грабли” в обоих случаях одни и те же.

Просто считыватель

Даже если подрядчики установили отдельный от контроллера считыватель, то дверь все равно открыть несложно, несмотря на то, что в считывателе отсутствует линия управления замком. Поэтому мы будем использовать несколько другой метод.

Алгоритм почти прежний: снимаем считыватель, замыкаем линию 12 В, в результате чего срабатывает защита блока питания и замок отрывается. Установить считыватель обратно по силам любому, кто способен держать в руках отвертку и вкрутить шуруп.

Некоторые производители уповают на так называемый тампер, то есть примитивную кнопку. Спору нет, это лучше, чем деревенская щеколда на веревочке, которую надо дернуть, чтобы открыть дверь, но тампер не остановит умельцев, что убедительно демонстрирует практика.

Турникеты

Неправильно установленный турникет не задержит нарушителя. Зачастую свободно пройти через турникет позволяют неправильно установленные ограждения, и в специальной литературе этой теме отведено немало материалов. Но почти не пишут о том, что установка в шаговой доступности одного считывателя от другого лишает СКУД возможности использования весьма важной функции “anti-pass-back”, потому что пользователю с клонированной картой несложно дотянуться до противоположного считывателя.

Рис. 2. Турникет

Удивительно, но турникеты часто устанавливаются именно так, чтобы охранник не мог видеть, что вносят и что выносят в больших увесистых сумках. Это удобно, меньше кабеля уходит на соединения турникета с контроллером СКУД.

Резервирование питания

СКУД обустраивается по распределенной топологии, и существенно ошибаются проектировщики, которые по такой же топологии строят и электропитание вместо того, чтобы осуществлять электропитание от централизованного резервированного источника. Все это усугубляется отсутствием среди персонала монтажных организаций аттестованных на знание ПУЭ и ПТЭЭП специалистов, и после работ таких подрядчиков электрики в лучшем случае долго ругаются, устраняя их недопустимые ошибки.

Если даже периферийное оборудование СКУД запитано от местного источника бесперебойного питания на аккумуляторе, то вовсе не факт, что с течением времени он сохраняет свою работоспособность. Кто это проверяет? Если объект крупный и точек СКУД достаточно много, то проверки могут занять значительное время, поэтому их и не делают. Достаточно открыть блок питания, чтобы убедиться, что ни о каком техническом обслуживании речи и не шло, о чем наглядно свидетельствует отсутствие даже простейших штампов с датами ввода аккумулятора, датах тестирования. Во многих случаях аккумулятора и вовсе нет.

Поэтому, на этот раз, мы достаем не отвертку. Все гораздо проще. Пара небольших отрезков кабеля сечением 10 мм², зачищенных с обоих концов, – и обычная кнопка для звонка отлично подойдет для включения в любую розетку вблизи двери, которую нужно открыть. Как правило, проектировщики не утруждают себя обязательными по нормам ПУЭ расчетами по току короткого замыкания, а монтажники не заморачиваются поисками надежной линии электропитания и запитывают контроллер СКУД от ближайших розеток. После включения отрезков кабеля в розетку замыкаем кнопку, если электропроводка не загорится, то сработает автомат защиты в электрическом щите. Поскольку питание пропадет, то замок откроется.

Другой метод – более лояльный, но пригоден только для современных объектов, где учли требование ФЗ-123 установить противопожарное УЗО. Замыкаем не нулевой и фазный проводник, а подаем фазу на РЕ, в розетке это металлические пружинящие контакты, используемые для заземления. Поскольку ток замыкания будет достаточно большой, то селективность можно не принимать во внимание, быстрее автомата защиты сработает общее противопожарное УЗО и отключит весь этаж, если не все здание целиком. Замок открывается.

Поскольку отключение электропитания обычно находится вне сферы ответственности службы безопасности, этим занимаются инженерные службы, то наши “опыты с электричеством”, скорее всего, останутся незамеченными и будут списаны на некое ухудшение состояния электропроводки, если вообще источающий водочное амбре дежурный электрик трудночитаемыми каракулями пропишет это “мелкое” событие в оперативном журнале, который никто обычно и не читает. А компьютеров у электриков обычно не имеется, поэтому для взломщика вариант с УЗО эффективен, универсален и безопасен.

Замки

Электромеханические замки существенно уступают электромагнитным в долговечности. Упор в замочной скважине превращает электромеханический замок в пародию. В электромеханических замках серьезных производителей такая проблема отсутствует, но они существенно дороже. Кроме того, есть нормативные требования, которые отдают предпочтение именно электромагнитным замкам.

Рис. 3. Электромагнитный замок

Помимо тех методов, которые воздействуют на линии СКУД, есть еще метод обычной канцелярской скрепки, которая прикладывается к электромагнитному замку, и он резко теряет свою силу притяжения. Дверь вроде бы и закрыта, но открывается с не таким уж и большим усилием.

Другой способ – перенастроить доводчик таким образом, чтобы дверь ударяла по электромагнитному замку со всего размаха. Блокировочные упоры в пазы монтажники не ставят, поэтому в результате удара крепление замка смещается вдоль паза и замок незаметно теряет свою силу.

Против таких методов должна противостоять функция “взломдвери”, срабатывающая в тот момент, когда дверь открывается без управляющего сигнала от контроллера. Но где, интересно, ее используют?

Клонирование

В большинстве случаев контроллеры используют примитивные алгоритмы без шифрования обмена. Поэтому создать клона – не составляет особого труда. Аналогично и для ТМ-ключей, и для магнитных карт, и для карт RFID – на рынке полно заготовок и устройств для клонирования. Услуги клонирования предлагаются в газетах.

Вовсе не обязательно просить у владельца ТМ-ключ – для этого есть накладки на ридер, которые незаметно, с высокой точностью записывают проносящийся код.

RFID-карты клонировать и того проще – с помощью считывателей повышенной дальности. Достаточно встать с таким считывателем возле двери, подождать директора, и все данные для клона уже в аппарате для клонирования со всеми правами ко всем дверям здания, ведь не будет же директор носить с собой мешок с картами доступа – начальник службы безопасности заботливо выдаст ему всего одну.

Ошибочно считается, что дополнение считывателя кодовой клавиатурой позволяет решить проблему клонирования. На самом деле, удобных для скрытной видеозаписи носимых видеорегистраторов на рынке полно и процесс набора кода не может быть тайной в принципе.

Хотя организационные меры противодействия, включая “anti-pass-back”, достаточно просты, но службы безопасности, как ни странно, часто игнорируют эту “мелочь” либо просто не знают, что делать, поступая по принципу: “если закрыть глаза, то баба-яга исчезнет”.

Клонированный ключ позволяет не только пройти на объект, но и воспользоваться всеми правами доступа в различные кабинеты.

RS 485

Протокол RS 485 был и все еще остается излюбленным носителем данных в СКУД. Считается, что он весьма удобен для крупных объектов, с большой протяженностью линий. Вместо ограничения по длине линии 90 м, доступной “медному” Ethernet, линии RS 485 запросто работают при длине более километра. На самом деле, конечно, удобнее воспользоваться имеющейся сетью на основе Ethernet, чем прокладывать отдельные линии RS 485.

Вдобавок, в Ethernet очень просто организуются кольцевые и другие топологии с автоматическим резервированием. С приходом оптоволокна, несколько лет продаваемого дешевле меди, все изменилось, но проектировщики упорно используют именно RS 485 в качестве платформы для СКУД. Отчасти в этом виноваты достопочтенные европейские вендоры, которые уже несколько лет не создают ничего нового и преподносят это как свидетельство надежности их прежней продукции, в действительности давно безнадежно устаревшей,
но весьма удобной для “откатов”.

Рынок инженерных систем предлагает огромное количество анализаторов RS 485, позволяющих записать весь трафик, модифицировать и даже выборочно симулировать отдельные посылки.

Более того, многие производители не устанавливают надежной защиты в периферийный контроллер, подрядчики ставляют заводские пароли, а заказчики не желают платить за грамотную эксплуатацию, поэтому из любой точки через магистраль RS 485 возможно манипулировать деятельностью всех контроллеров СКУД, подключенных на эту магистраль. Из экономии проектировщики традиционно включают все контроллеры в одну магистраль, поэтому для целей незаметного прохода трудно себе представить лучшие возможности, позволяющие открыть доступ, и на все время мероприятий заблокировать его для службы охраны.

Удушение через “anti-pass-back”

Лучшее – враг хорошего, как известно, и даже безупречное лекарство в сочетании с другими веществами внезапно оказывается губительным ядом. Плоские модели управления в экономике считаются наиболее эффективными, и именно по такому плоскому принципу строятся современные СКУД.

На одной из недавних выставок один из достопочтенных производителей завлекал публику утверждениями, что их СКУД поддерживает 65 000 зон для “anti-pass-back”. В плоской модели сие означает, что каждый проход должен быть известен каждому периферийному контроллеру. Теперь помножьте общее число контроллеров, а производитель утверждает, что их число может быть 255, на среднюю интенсивность проходов, где каждый сетевой пакет требует не только управляющих байтов, но и информации о карте и так далее.

В итоге получается, что типичной скорости магистрали RS485 9600 бит в секунду, или в идеале 1000 байт в секунду, хватает на 10 проходов в секунду в обычном режиме и в 255 раз меньше при включенной функции “anti-pass-back”. Иными словами, не более двух проходов в минуту по всему объекту. Сопоставим это с интенсивностью движения и сделаем вывод о правдивости обещаний производителя. Разумеется, это прикидочные абстрактные расчеты, но в проектах СКУД такие разделы с реальным анализом производительности встречаются крайне редко.

На этом фоне периферийному контроллеру лукаво предоставляются исключительные права в принятии решений, и при отсутствии связи с центральным сервером он без предупреждения переходит в автономный режим, руководствуясь только своей прошивкой и совсем куцей памятью. Такой недопонимаемый абсурд встречается довольно часто. Сама функция “anti-pass-back” очень удобна для того, чтобы кого-то где-то запереть. Как только ненавистный персоналу начальник службы охраны зайдет в кабинет, дверь которого управляется СКУД, шаловливые умельцы прикладывают в другом месте клон его карты доступа, и этого оказывается достаточно, чтобы “anti-pass-back” запер жертву в ловушке, из которой она не скоро выберется.

Ethernet

Хотя предыдущий пункт может восприниматься как хвала Ethernet, но специалистов по “сухим контактам” лучше в эту сферу не допускать. Ставка на собственные силы в лице и без того замученного юзерами системного администратора чревата профанацией некоторых важных составляющих и утечкой информации о конфигурации СКУД. Только сторонний, специализирующийся на СКУД подрядчик, которому важна репутация, может организовать и эффективное строительство, и соблюсти конфиденциальность при конфигурировании оборудования СКУД, но он должен иметь четкое представление о функциях 802.1d, 802.1w, 802.1s, 802.3af, 802.1q, 802.1p, 802.1x, иначе СКУД будет подвержена значительным рискам. Несмотря на все преимущества Ethernet как платформы для СКУД, неумелое конфигурирование либо его полное отсутствие способно обрушить систему в любой момент, не говоря о всех других угрозах, которые связаны с Интернетом.

Во многих случаях, чтобы управлять замком или доступом, достаточно понаблюдать через WireShark за пакетами в сети. Если известны сетевые адреса и тип оборудования, то не так уж и сложно приобрести несколько комплектов подобного оборудования, чтобы подвесить их в сеть для симуляции или просто запутывания СКУД посредством тривиального конфликта адресов. Возражения “у нас таких нет” оказываются простым самообманом, когда кое-кто из персонала сильно желает приходить позже, а уходить раньше – модификация контроллера или его отключение является не таким уж и непреодолимым препятствием.

Если организация локальной сети, применение VLAN и сертифицированных firewall находятся обычно за пределами проекта СКУД, то проектировщик обязан применить сетевые устройства, гарантирующие надежную зримую фильтрацию трафика, не относящегося к СКУД, иначе заказчик вправе не подписывать приемочные акты. При том лишь условии, что соответствующие фильтры были оговорены в договоре. Но разве юристы что-то понимают в фильтрации трафика? Поэтому заказчики вынуждены брать то, что им дают.

Возможно, что статья кому-то покажется инструкцией для взломщиков, но на самом же деле, “если предупрежден, то вооружен”. Сначала идет осмысление, потом приходит понимание, которое становится основой для осознанных решений. В каждом конкретном случае существует свой эффективный алгоритм безопасности против каждого из отмеченных выше методов.

Статья опубликована в журнале “Алгоритм Безопасности” № 1, 2014 год.
Автор — Николай Кукушкин, компания ООО “СЕТИ ПЛЮС”

Распространённые ошибки при монтаже сетевой СКУД

При монтаже сетевой СКУД существует целый ряд часто встречающихся монтажных ошибок, следствием которых становятся незапланированные работы по их устранению и задержка запуска объекта. Советы, приведенные ниже, являются попыткой систематизировать связанные с этим наиболее типичные просчеты монтажников и потому могут быть полезны, как новичкам, так и опытным специалистам.

Два слова о терминологии

«Земля» — это минус 12 вольт подаваемые с блока питания на контроллер, на клеммах обозначается как «GND», «Ground» и «-12V».

RS-485

Сама линия RS-485 это – два провода: одним проводом соединяются все клеммы «A», другим — все клеммы «B». Несмотря на кажущуюся простоту, не у всех есть полное понимание, как правильно построить линию связи, а подводных камней здесь много. Озвучим основные правила при прокладке линий RS-485 для СКУД:

1)     Линия обязательно выполняется витой парой. Даже на малых расстояниях простые провода неспособны защитить линию связи от помех. Оптимальным является использование проводов для сетей Ethernet 5 категории, как самых дешёвых и общедоступных. Так же, при прокладке линий вне зданий, следует помнить о том, что не все кабели Ethernet рассчитаны на эксплуатацию в условиях атмосферных воздействий.

2)     Не прокладывайте линию связи вдоль силовых линий 220/380 вольт ближе 20 сантиметров. Если уж деваться некуда, то прокладывайте кабелем, имеющим дополнительную защитную оплетку, и заземляйте её, где только возможно. Это важно и является, в том числе, одним из требований электробезопасности. Если приходится пересекать силовые линии, то только под прямым углом. Исполнение этих правил избавит Вас от пропадания связи с некоторыми контроллерами во время работы кондиционера, обогревателя или другого мощного потребителя. Особенно это касается промышленных зданий, где помехи в сети 220 вольт просто зашкаливают в разгар рабочего дня.

3)     Все устройства должны включаться по очереди в одну линию. Всякие «деревья» и «веера» это опасный путь. Чем делать «ветку» на 2 метра в сторону, лучше все-таки сделать петлю в 4 метра. Петля хоть и вредит связи за счет удлинения линии, но гораздо меньше, чем боковые отводы. Так же следует помнить, что конвертер не обязательно должен быть на конце линии. И если линия получается длиной более 1000 метров или более 40 устройств, следует поискать решения по её разбиению на части, за счёт использования дополнительных конвертеров.

4)     На концах линии для подавления эха должен быть включен нагрузочный резистор сопротивлением 120 Ом. На многих устройствах он уже есть, нужно просто установить перемычку «LOAD» для его включения. Если такого резистора на устройстве нет, то он должен идти в комплекте поставки и подключаться к проводам A и B на разъёме. Итак, на всю линию всего два резистора на крайних устройствах. Если в линии всего два устройства, то на обоих по резистору. Если конвертер или контроллер не стоит на краю линии, то подключать резистор не нужно.

5)     Всегда объединяйте земли у всех контроллеров. Это жизненно важно для длинных (более 50 метров) линий и при большом числе устройств (более 5) на линии. Нужно это для выравнивания разности потенциалов возникающих между источниками питания контроллеров. В случае питания контроллеров от разных фаз сети переменного тока такое подключение может понадобиться и при двух контроллерах в линии. С разницей до 5 вольт контроллер справится сам, а вот разница более 15 вольт уже может вывести его узел связи из строя. Поэтому при прокладке линии рекомендуется использовать две витых пары, одной ведут саму линию связи, а другой, объединив оба провода, соединяют земли, обеспечивая тем самым устойчивую работу линии связи. На конверторе клемма для подключения земли обозначена буквой «G».

6)     Расположение конвертора в линии связи не существенно, но все-таки есть простое правило, чем ближе контроллер к конвертеру, тем лучше. Следствием из этого правила является расположение конвертера в центре линии связи. Однако следование этому правилу не должно приводить к значительному удлинению линии. Так как, чем короче линия связи, тем лучше.

7)     Перед монтажом уточните, умеет ли ПО самостоятельно настраивать сетевой адрес контроллерам. Если — нет, то выполните настройку до монтажа — это сэкономит время запуска.

Dallas, TM и iButton

Все эти слова в СКУД синонимы, так как являются названием одного и того же интерфейса для подключения считывателей. Также при расстоянии более 2 метров настоятельно рекомендуется витая пара, а с расстоянием более 30 метров не экспериментировать. Для подключения нужно как минимум две пары – одна сам сигнал, повитый с проводом, подключенным к земле, вторая питание +12 вольт, также повитый с проводом, подключенным к земле. И вообще, чем больше и толще провода соединяющие землю контроллера с землёй считывателя, тем лучше работа.

Так же следует отметить, что подавать +12 вольт на считыватель желательно через самовосстанавливающийся предохранитель, например, «MF-R050». Установить его рекомендуется как можно ближе к контроллеру или блоку питания. Он защитит систему от выхода из строя при коротком замыкании проводов питания на считывателе. Учитывая, что линия пассивна, пока нет карты, можно к одному контроллеру подключать несколько считывателей, при условии, что будет поднос карты только к одному из них.

Несколько контроллеров подключать к одному считывателю нельзя. При использовании считывателей серии Matrix следует обратить внимание, что изначально на большинстве из них включен протокол Wiegand, а для включения протокола iButton один из выводов необходимо подключить к земле. К сожалению, не везде один и тот же, поэтому уточняйте в инструкции для каждой модели считывателя.

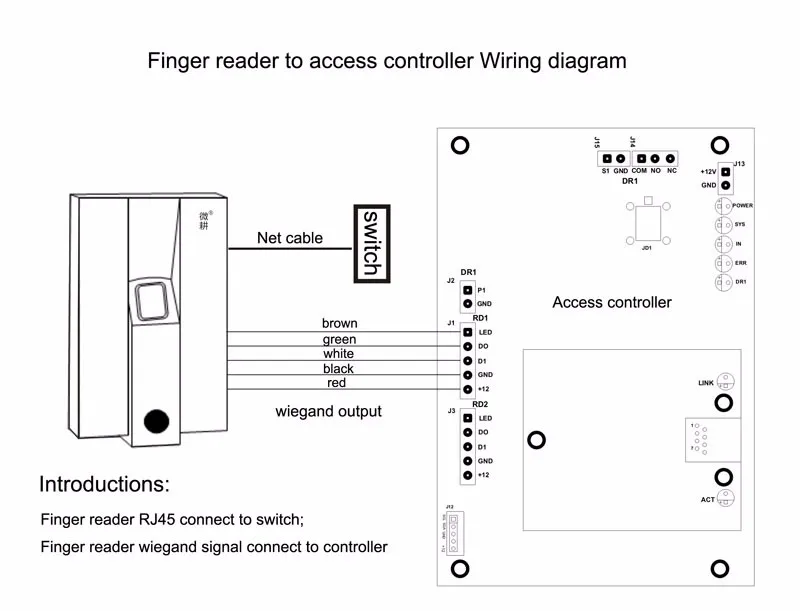

Wiegand (Виганд)

Этот способ подключения считывателя к контроллеру, использует два информационных сигнала DATA0 и DATA1. Обладает большей дальностью – до 100 метров. В качестве наиболее часто встречающейся ошибки является использование одной витой пары для обоих сигналов. Правильное включение предполагает две витых пары, одна для DATA0/Ground, вторая DATA1/Ground. Правило – «чем лучше земля, тем лучше связь», здесь с увеличением расстояния становится неукоснительным. При подключении следует проверять разрядность передаваемых данных считывателем и готовность их принимать контроллером. Наиболее распространенным является Wiegand-26, если разрядность не указана, то имеется в виду только такая. К недостаткам по сравнению с iButton следует отнести однократность передачи и, как следствие, невозможность выяснить – удерживают карту у считывателя или уже убрали. Но это позволяет подключать не только несколько считывателей к одному контроллеру, но и несколько контроллеров могут быть подключены к одному считывателю.

Питание

Казалось бы, здесь сложно ошибиться, однако тоже бывают ошибки. При большой длине проводов питания 12 вольт, существенную роль начинает играть их сопротивление и индуктивность. Если первая проблема интуитивно понятна любому знакомому с Законом Ома и исправляется более толстым проводом, то вторая не столь очевидна, а при длине проводов питания более 20 метров уже требует применять меры по защите от неё.

Сама она проявляется в виде мощного кратковременного выброса напряжения в проводах питания в момент выключения тока в замке, причём с выбросом в самом замке это не связано и имеет меньшие масштабы. Поэтому для гашения достаточно установить дополнительный конденсатор возле контроллера, ёмкостью 1000-4700 микрофарад и напряжением в полтора раза большим напряжения питания, то есть при 12 вольтовом питании конденсатор должен быть рассчитан на 18 вольт. И чем длиннее провода и больше ток замка, тем больше должна быть ёмкость конденсатора.

Для некоторых кажется естественной установка выключателя в цепь питания контроллера, однако электромагнитному замку в этом случае некуда сбрасывать энергию, если у него нет шунтирующего диода (рис. 1).

Рис. 1. Подключение замка и диода к контроллеру

Установка защитного диода или варистора параллельно цепи питания замка защитит контроллер СКУД от индуктивности, формируемой на обмотке замка во время работы.
Игнорирование этого простого правила приводит впоследствии к подгоранию контактов реле контролллера СКУД и к выходу его из строя. Причём варистор или диод надо ставить на клеммах замка, а не на стороне контроллера (при длинных проводах).

Также, является проблемой, слишком большое число проводников, подключаемых к минусу и плюсу блока питания. Попытка скрутить их вместе и затолкнуть в клемму контроллера порой становится не простым испытанием, особенно в ограниченном и плохо освещенном месте (учитывая большую вероятность выпадения этой скрутки при попытке зажать). Если провода сигнальные, например, от датчиков и считывателей, то можно применить специальные гильзы для обжима, это дает надежный контакт и упрощает заталкивание провода в клемму контроллера. К минусам следует отнести необходимость специального инструмента для обжима и сложности при объединении проводов разных диаметров. Лишенным этих недостатков (за исключением разве что цены) является применение пружинных соединителей WAGO. Их пружинные зажимы одинаково хорошо зажимают и толстые и тонкие провода и не требуют специального инструмента. При должной подготовке во многих случаях монтаж можно провести вообще без отвертки. Две клеммы по пять контактов позволяют быстро и надежно подвести питание и землю ко всем точкам схемы без скруток.

Замок

Ошибок здесь почти не бывает. Однако есть особенности требующие пояснения. Замок представляет собой большой электромагнит, рассчитанный на ток до одного ампера в случае электромагнитного замка и до 3-5 ампер в случае электромеханического. Электромагнитный замок откроется только когда ток в его обмотке полностью прекратится. Для ускорения этого процесса в контроллеры серии Z-5R встроена схема гашения тока, позволяющая остановить его за 0,1 секунды, вместо 0,5-1 секунды при использовании шунтирующего диода. При большом количестве проходов в минуту схема гашения может перегреть силовой ключ, и контроллер выйдет из строя. Поэтому, если число людей проходящих в минуту через дверь более 10, то рекомендуется установить шунтирующий диод, напряжение и ток этого диода должны быть не меньше значений указанных для замка.

Кнопка, геркон, датчики

Контроллер для нормального функционирования получает информацию от датчиков. В общем представлении датчик это просто два контакта, например, реле, геркона, кнопки. Как правило, все они «висят в воздухе», то есть, не подключены к каким-либо электрическим цепям и им всё равно, куда подключен сигнальный, а провод куда земляной. Выходные транзисторы оптронов турникета — тоже датчики, только полярные, им уже важно, куда подключать землю, куда сигнал. Подключение лучше выполнять всё той же витой парой, только частотные свойства здесь не важны, а важна помехозащищенность, которую обеспечивает витая пара. Таким образом, сигнал подается по одному проводу пары, а земля по-другому.

Не рекомендуется использовать земляной провод для подключения других устройств – считывателей и тем более замков. Если расстояние менее 2 метров, то возможно применение не витого провода и использование общего земляного провода для кнопки и геркона. Но при расстояниях более 5 метров лучше не экспериментировать и использовать витую пару. При использовании резисторного способа идентификации датчиков рекомендуется витая пара при любом расстоянии до контроллера, резистор можно устанавливать с любой стороны, или возле датчика, или возле контроллера. При установке резисторов возле датчика можно обойтись одной витой парой, если оба датчика подключаются к одному входу. При расстоянии более 30 метров резисторную идентификацию лучше не использовать.

Александр Журавский, Технический директор Компании Iron Logic

Для чего ставят диод параллельно катушке, обмотке реле в цепи постоянного тока, в чем смысл. « ЭлектроХобби

На электронных схемах, где стоит электромагнитное реле, можно заметить, что параллельно его катушке припаян диод. Этот диод подсоединяется к обмотке обратным подключением. То есть, плюс диода (он же анод) будет лежать на минусе источника питания схемы, а минус диода (он же катод), будет находится на плюсе питания. Как известно, при таком способе подключения диода к питанию полупроводник находится в закрытом состоянии, он через себя не проводит электрический ток. Тогда возникает вопрос, а зачем он тогда нужен, если он работает как обычный диэлектрик?

А дело всё в том, что любая катушка, намотанная обычный образом (провод мотается в одном направлении) имеет помимо электрического сопротивления и индуктивность. Вокруг катушки при прохождении постоянного тока образуется электромагнитное поле. А в момент снятия напряжения с катушки, та энергия, которая была аккумулирована в этом электромагнитном поле резко преобразуется опять в электрическую. При этом на концах катушки появляется высоких разностный потенциал. То есть, проще говоря, в момент отключения от катушки питания на ней образуется кратковременный электрический всплески напряжения. Причем, этот всплеск ЭДС (электродвижущей силы) может в несколько раз превышать напряжение питания, которое ранее было подано на обмотку.

Такие скачки увеличенного напряжения, которые образуются на различных катушках, в том числе и на обмотке реле, способны негативно влиять на чувствительные элементы электронной схемы. Например, этот скачок легко может создать электрический пробой различных маломощных транзисторов, микросхем и т.д. Либо же это кратковременное увеличение напряжения может в момент процессов переключения реле вводить в электронную схему различные искажения, погрешности, плохо влиять на измерительные узлы и т. д. Одним словом явление возникновения подобных импульсов увеличенного напряжения – это плохо для любой электронной схемы.

А как же обычный диод может защитить от таких вот ЭДС скачков? Дело в том, что генерация ЭДС индукции имеет противоположную полярность, относительно подаваемого напряжения питания на катушку. Вначале мы на один конец катушки реле подавали плюс, а на второй – минус. При снятии напряжения питания с катушки полюса изменятся. Где был плюс, появится минус, а где был минус, появится плюс. Если наш защитный диод при одной полярности, когда идет питание катушки, находится в закрытом состоянии, работая как диэлектрик, то при другой полярности он уже будет переходить в открытое состояние. Другими словами говоря, при нормальной работе реле диод не будет себя проявлять как функциональный элемент, а при возникновении ЭДС индукции на катушки реле он сразу же станет проводником и замкнет этот импульс увеличенного напряжения на себе.

Может возникнуть вопрос. Если диод берет (замыкает) всю энергию ЭДС индукции катушки реле на себя, то не выйдет ли он от этого из строя (не сгорит ли)? Дело в том что у обычных катушек реле не столь большая энергия, что аккумулируется на ней в виде электромагнитного поля. Эта энергия имеет импульсный, одноразовый характер. Причем, при ЭДС индукции опасно именно увеличенное напряжение (относительно напряжения питания), токи же в этом импульсе достаточно малы. Задача диода нейтрализовать именно импульс увеличенного напряжения. Да и самый обычный, распространенный диод, такой как 1N4007 способен выдерживать обратное напряжение аж до 1000 вольт и прямой ток до 1 ампера (ток импульса намного меньше).

А какие диоды нужно ставить параллельно катушке реле, чтобы защитить электронную схему от подобный скачков напряжения ЭДС индукции? Как я только что уже сказал, энергия обычного маломощного реле (да и средней мощности) не такая уж и большая. Опасен именно сам увеличенный по напряжению импульс. Если питание катушки было, например, 12 вольт постоянного тока, то этот импульс может быть в несколько раз больше (ну пусть до 150 вольт, не больше). Токи, которые могут быть при этом импульсе могут иметь величину единицы и десятки миллиампер. На ток влияет диаметр провода, и его длина в катушке. Чем тоньше диаметр, и чем больше намотка, тем меньше ток. С напряжением наоборот. Чем больше витков в катушке, тем выше напряжение будет при ЭДС индукции.

Если не вдаваться в расчеты, то поставив на катушку обычного маломощного реле кремниевые диоды типа 1N4007 вы не ошибетесь. Их вполне хватит, чтобы надежно защитить электронную схему от подобный ЭДС импульсов, возникающих из-за переключающихся процессов.

P.S. Порой встречаются схемы (например электронная нагрузка), где в цепи мощных транзисторов стоят низкоомные резисторы. Эти резисторы на малое сопротивление иногда наматываются своими руками. Так вот если их мотать обычным образом (витки всего провода имеют одно направление) то это самодельное сопротивление будет обладать и активным сопротивлением и индуктивностью, которая также будет создавать эти ЭДС импульсы увеличенного напряжения. Но такие самодельные резисторы можно мотать и другим образом. Обмоточный провод складываем вдвое, его концы припаиваем на корпус обычного резистора, а сам сдвоенный провод одновременно наматываем на каркас резистора. В этом случае этот резистор будет иметь только активное сопротивление, индукция у него будет нулевая, что исключить возникновения ЭДС импульса. Дело в том, что электромагнитное поле провода одного направления будет компенсироваться полем другого провода, имеющего обратное направление.

диодов — Запутался в защите от противо-ЭДС в цепи маглока

\$\начало группы\$

Сразу скажу… электротехника не моя сильная сторона. Тем не менее, я пытаюсь помочь клиенту с определенной проблемой, и я надеюсь, что это сообщество может предоставить бесценную информацию.

У них есть магнитный замок, потребляющий 260 мА при 24 В постоянного тока. Нажимная планка на двери служит выключателем, который запускает реле задержки, отключающее питание магнита на 5 секунд, позволяя выйти.

Проблема в том, что хотя цепь прерывается и питание отключается сразу после нажатия на нажимную планку, магнит не отпускает дверь примерно 1,5 секунды. Это означает, что люди упираются лицом в дверь, ожидая, что она откроется, когда они на нее надавят, но она остается запертой еще какое-то время.

Я полагаю, что это вызвано противо-ЭДС, препятствующей полному обесточиванию магнита в течение дополнительных 1,5 секунд. Поэтому я хотел бы установить некоторую защиту от ЭДС, но не для защиты компонентов схемы, а для того, чтобы позволить ЭДС, генерируемой, когда поле схлопывается, течь обратно через магнит и обеспечить более быстрое высвобождение.

При проведении некоторых исследований выяснилось, что в этой ситуации есть два распространенных решения. Некоторые рекомендуют использовать диод-маховик и стабилитрон вместе, в то время как другие рекомендуют использовать MOV (варистор). Я не уверен, что будет более подходящим для моего конкретного случая.

Кроме того, я не знаю, какие именно диоды/варисторы лучше всего подходят для этой схемы, которая обычно работает при заявленных 260 мА/24 В постоянного тока.

Пожалуйста, простите мое невежество и помогите просветить меня, если можете.

Заранее большое спасибо.

• диоды
• электромагнитные
• обратная ЭДС
• варистор
• мов

\$\конечная группа\$

3

\$\начало группы\$

1,5 секунды звучит слишком долго для ослабления магнитного поля.

Более вероятно, что к катушке соленоида подключен конденсатор (вероятно, электролитический).

Похоже, вы имеете дело с приобретенной системой. Вы можете получить информацию от производителя. Может быть, даже схема или совет.

Уменьшение или устранение конденсатора, скорее всего, решит проблему. Однако я не знаю, вызовет ли удаление конденсатора другие проблемы.

Вероятно, это распространенная проблема. И я видел знаки на таких
двери со словами: «Дверь откроется через 4 секунды, продолжайте толкать».

Если вы продвинетесь дальше в область, о которой вы упомянули, пытаясь быстрее устранить магнитное поле, вы можете найти здесь, на этом сайте, вопросы/ответы, касающиеся использования обратноходовых диодов, обратноходового стабилитрона и т. д.

РЕДАКТИРОВАТЬ: @rdtsc предложил следующую полезную информацию:

Просто отметим, что для описания самого диода можно использовать «обратноходовой», «свободный ход» и даже «антипараллельный»; в то время как функцию диода (или диода + стабилитрона, MOV) можно назвать «демпфером», «индуктивным фиксатором отдачи», «подавителем переходного напряжения (TVS)» или даже «ограничителем скачков напряжения». Столько названий для одного и того же! –
РДЦК

\$\конечная группа\$

2

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Низковольтная проводка – Школа замков и электронной безопасности

Этот курс предназначен для обучения техников низковольтным аспектам систем контроля доступа и безопасности. Предметы и терминология этого курса предназначены для охвата многих основных и расширенных сценариев подключения, с которыми мы, технические специалисты, сталкиваемся ежедневно.

Наши установки являются индивидуальными. Редко «набор» охватывает все устройства, необходимые для доступа или установки безопасности. Реле, таймеры, выключатели, датчики движения и другие устройства ввода являются обязательными элементами защищенной системы. Сирены, электрозащелки и магнитные замки являются примерами устройств, которыми управляет система.0087 вывод .

Пример: Устройство чтения карт – это устройство ввода . После считывания действительной карты система активирует необходимое реле или выход для управления запирающим оборудованием.

Прежде чем мы подключим нашу систему, давайте рассмотрим терминологию и концепции, которые нам необходимо знать, чтобы заставить ее работать сейчас и в далеком будущем.

Переменный ток переменного тока — это источник питания, который мы используем для включения наших панелей сигнализации, систем контроля доступа и источников питания. Источники питания часто используют 120 вольт с проводным подключением или с помощью штепсельного шнура. В системах сигнализации и многих системах контроля доступа для питания оборудования используется подключаемый трансформатор на 16 В переменного тока. Эти системы также могут иметь выход 12 В постоянного тока для питания ограниченного числа устройств.

Что касается контроля доступа и обеспечения безопасности, два наиболее важных аспекта: напряжение и сила тока . Наша промышленность использует 12 вольт постоянного тока и 24 вольта постоянного тока для питания наших сирен, магнитных замков, стробоскопов, электрических ударов, реле и таймеров. Каждое из этих устройств требует питания 12 В постоянного тока, 24 В постоянного тока или диапазона, включающего оба напряжения. Если требования к напряжению каждого устройства соответствуют напряжению источника питания, система должна работать.

Чтобы убедиться, что работает с , необходимо учитывать еще один фактор: сила тока (или ток). Сила тока или амперы — это количество мощности за напряжением. (Добавьте слишком много устройств в вашу систему, и она не будет работать независимо от напряжения). Напряжение — это рейтинг. 12 или 24 В постоянного тока. Он выбирается в зависимости от размера здания и мощности, необходимой для устройств, подключенных к системе. Устройства могут питаться от батареи 12 В постоянного тока. Если требуется резервная батарея на 24 В пост. тока, две батареи на 12 В пост. тока необходимо соединить вместе «серийно» .

В серии означает, что устройства, которые вы отключаете, складываются вместе, как батарейки в фонарике. Одна батарея AA, AAA, C или D имеет напряжение 1,5 В постоянного тока. Батарейки вставляются таким образом, чтобы положительные и отрицательные клеммы соприкасались. Они вставлены последовательно. С 3 батареями вы получаете 4,5 В постоянного тока. С 4 батареями общая мощность составляет 6 вольт постоянного тока.

Параллельно соединения выполняются путем соединения всех положительных точек вместе и всех отрицательных точек вместе. Если мы используем 12-вольтовые батареи, мы получим 12 вольт постоянного тока в качестве общего выходного напряжения. Мы не повышали напряжение; мы сделали наше существующее напряжение в два раза дольше.

Термины «последовательный» и «параллельный» относятся не только к питанию от батареи. Устройства системы охранной сигнализации, такие как оконные контакты, иногда подключаются последовательно. Это также известно как нормально замкнутая петля. Все устройства должны иметь свой собственный уникальный провод (без сращивания) обратно к панели управления. Подключение более 1 устройства к проводу может затруднить поиск и устранение неисправностей. Какое устройство вызвало неисправность?

Устройства системы пожарной сигнализации имеют нормально разомкнутую проводку. Их проводка идет параллельно. Резистор помещается в конце линии, внутри последнего устройства ввода, для контроля цепи. Конфигурации проводки, такие как адресуемые шлейфы, беспроводные сети и другие новые технологии, требуют знания продуктов, которые мы устанавливаем, до того, как они будут установлены.0137 ст провод проложен.

Итак… Что такое ампер-час?

Это измерение времени, необходимого для отвода доступного тока из резервной батареи после отказа переменного тока. Он основан на сумме всех токов, потребляемых устройствами, подключенными к системе. Каждое устройство в системе, которому требуется постоянная мощность, должно быть включено в расчет. Это известно как «утечка тока».

Дверные контакты не требуют питания для работы. Нет утечки тока. Fail Secure Electric Strike (EU) не имеет утечки тока. Магнитный замок, датчик движения, кард-ридер, кнопки выхода с таймером, разбитие стекла, клавиатуры и панель управления потребляют энергию аккумулятора, когда кондиционер отключен.

Обычная аналогия, используемая для объяснения взаимосвязи между напряжением и силой тока, — это вода. Вольты — это размер водопроводной трубы, а Амперы — давление воды. 2-дюймовая водопроводная труба (24 Вольта) удвоит количество воды в 1-дюймовой трубе (12 Вольт). Хотя размер имеет значение, оборудование безопасности ничего не может сделать без силы , давления, тока или силы тока , необходимых для того, чтобы все ваши устройства работали должным образом. Эта сила, сила тока или амперы представляет собой общую мощность, доступную при 12 или 24 В постоянного тока.

Суммируйте потребляемый ток каждого устройства, и он должен быть меньше общей доступной силы тока. Суммарный потребляемый ток всех ваших устройств вместе взятых не должен превышать 80% от общей номинальной силы тока источника питания.

Когда напряжение удваивается с 12 В постоянного тока до 24 В постоянного тока, ½ ток (амперы) требуется для питания оборудования. Независимо от напряжения, «Потребляемый ток» каждого устройства необходимо суммировать, чтобы определить общий потребляемый ток и размер требуемого источника питания. (Это можно выразить формулой P = I*E, где P — мощность или ватты, I — ток, а E — вольты).

Пример: Электрическая защелка потребляет 0,24 А при 12 В постоянного тока. При питании от 24 В постоянного тока для работы требуется всего 0,12 ампера.

Электрические устройства, такие как электрические защелки, электрические замки и устройства антипаники, используют соленоиды для механической разблокировки оборудования. Эти соленоиды выдвигаются или втягиваются, чтобы обеспечить требуемую функцию блокировки. Каждый раз, когда устройство обесточивается, накопленный электрический заряд возвращается к управляющему реле. После повторных шипов от замков может произойти поломка реле. Мы используем диоды для защиты оборудования.

Диоды представляют собой одностороннее устройство контроля перенапряжения. Он размещается между положительным и отрицательным выводами как можно ближе к электрическому замку. Полоса на диоде должна быть нагружена на положительную сторону. Диод также известен как Transorb.

Качество нашего оборудования улучшилось с течением времени и инновациями. Электрические скачки не разрушают оборудование с такой скоростью, как раньше. Независимо от того, кто производит оборудование, обеспечение качественного пути к земле поможет сохранить его работоспособность при скачках напряжения.

В сфере безопасности резисторы в основном используются в качестве средства измерения значения сопротивления « Нормально разомкнутый » или « Нормально замкнутый » « Контролируемый контур ». Контролируемая петля (или Зона) — это две точки на панели управления, где вы можете провести измерение и убедиться, что сигнальное устройство на конце провода разомкнуто или замкнуто. Это может быть датчик движения, дверной контакт (ДПС) или тревожная кнопка. Что делает его контролируемым, так это резистор. (EOLR) Оконечный резистор имеет значение, указанное каждым производителем, которое позволяет их системе проверять целостность всего провода. EOLR ДОЛЖЕН быть размещен на последнем устройстве в зоне.

Когда устройство N/C обнаруживает движение, открытую дверь или разбитое стекло, реле размыкается, и система сигнализации теряет значение сопротивления, которое она отслеживала. При срабатывании пожарной сигнализации устройство закрывается, и сигнал тревоги отправляется. Обратите внимание, что каждый резистор сообщает системе, что зона защищена.

В большинстве систем безопасности используются нормально закрытые зоны. В пожарных системах используются нормально открытые зоны или петли.

Проводка нормально закрытой зоны позволяет контрольным панелям видеть 2 состояния: открыто и закрыто (защищено или не защищено).

Проводка нормально разомкнутой зоны, используемая системами пожарной сигнализации, позволяет отслеживать 3 различных состояния. Нормальный (Обрыв цепи с резистором), Аварийный сигнал (Короткое замыкание) и Неисправность (Обрыв цепи без резистора).

Независимо от способа заделки, вы должны безопасно и законно провести провод от панели к каждому устройству или от устройства к устройству. Причиной номер 1 производственного травматизма являются падения. Обязательно используйте подходящие лестницы и используйте их безопасно.

Конструкция здания и потребление тока вашими устройствами будут определять размер, проводники и то, требуется ли провод общего назначения, для пленума или стояка.

Проволока общего назначения – Проволока на основе ПВХ, которая при горении выделяет ядовитый дым. Этот провод не должен проходить между этажами здания.

Провод со стояком – провод на основе ПВХ, выделяющий токсичный дым при горении. Провод не будет гореть вверх. Оболочка провода отвалится и сама погаснет. Провод имеет маркировку CMR . Этот провод можно использовать для проходки пола.

Провод, рассчитанный на использование в пленуме – Этот провод не изготовлен на основе масла или ПВХ. Не выделяет ядовитого дыма. Этот провод может проникать сквозь полы. Это единственный провод, который разрешено использовать в воздушном пространстве Plenum. Приточное воздушное пространство — это пространство над подвесным потолком или под полом компьютерного зала, которое используется для циркуляции воздуха. Провод обозначен цифрой 9.0093 СМР .

(Держите камеру в тепле. Использование замороженных проводов камеры может привести к разрушению кожуха и короткому замыканию проводов).

Требования к оборудованию и размер здания определяют «калибр» или размер провода и количество проводников. Этот провод выражается в виде размера провода или калибра, за которым следует количество проводников в кабеле. Например, для картридера обычно требуется кабель 22/6 или 18/6. Датчик движения использует провод 18/4 или 22/4. Дверные контакты могут работать с использованием 22/2. Я бы по-прежнему работал 22/4 на случай, если некоторые из ваших проводов будут повреждены.

Оборудование для контроля доступа, такое как магнитные замки, электромеханические защелки и электромеханическая дверная фурнитура, требует провода не менее 18 калибра. Для питания запорных устройств обычно используется провод 18/2 или 18/4. В кабелях CAT 5 используется провод калибра 24. Кабель категории 6 использует 23ga. провод. Чем больше номер калибра проволоки, тем меньше размер проволоки.

Еще одно соображение касается одножильного или многожильного провода. Сплошной провод является одним проводником. Многожильный провод представляет собой несколько намотанных прядей. Одножильный провод может быть немного дешевле, но многожильный провод более гибкий и менее подвержен поломке при сгибании. Большинству техников нравится мель. Используйте собственные предпочтения.

Большинство систем контроля доступа имеют встроенные реле Form C. Наши системы используют реле, переключатели и таймеры для управления дверными замками, временного отключения дверных контактов, включения света и многих других приложений. При переключении переключателя или включении реле действие может быть Мгновенное или Поддерживаемое . Мгновенный выключатель — это кнопка дверного звонка. Поддерживаемый выключатель — это выключатель света. Разница между реле и переключателем заключается в способе работы. Реле использует электричество. Переключатель управляется вручную.

Это реле типа C. Он имеет общий, нормально закрытый и нормально открытый терминалы на каждой стороне платы. Общая клемма чередуется между открытой и закрытой клеммами. В этом примере есть 2 реле, которые срабатывают при подаче питания на плюсовую (+) и отрицательную (-) клеммы.

* Когда на реле подается питание, питание не передается на клеммы C, N/O или N/C. Они просто меняют свое обычное положение. При отключении питания они возвращаются в исходное положение.

При подаче питания: общие и нормально замкнутые клеммы … ОТКРЫТЫ.

При питании: общие и нормально открытые клеммы…. БЛИЗКО.

Двухполюсное двухпозиционное реле

(другими словами… 2 реле формы C)

Низковольтная электропроводка, ). Реле открывается и закрывается по мере необходимости для управления точкой контроля доступа. Мощность, подаваемая на реле, контролируется системой доступа или безопасности.

Реле формы C — это точка в системе, которая «замыкает» или «размыкает» Положительный P управляемого устройства. Необходимая отрицательная мощность подключается непосредственно к (-) отрицательной или черной стороне источника питания.

На приведенных ниже схемах показано, что происходит внутри, когда на реле подается питание.

Это управление осуществляется с помощью положительного (+) провода источника питания, подключенного к общему проводу (C) реле формы C.

  Как только (+) положительная «ветвь» нашего источника питания подключена к общей точке реле, им можно управлять с помощью кнопки, переключателя или подачи питания на реле. Это действие приводит к тому, что нормально открытые и нормально закрытые клеммы меняются местами.

Если ваш замок является устройством с электрической разблокировкой, подключите красный или положительный провод к нормально разомкнутой клемме N/O. Несмотря на то, что (+) питание по-прежнему присутствует на общей клемме, наше устройство остается заблокированным без положительного питания. При предъявлении правильного кода или карты реле замыкается, и на устройство подается питание до тех пор, пока реле запрограммировано на подачу питания.

Ваш «отказоустойчивый» магнитный или электрический замок подключен к нормально закрытой клемме. Поскольку положительные и нормально замкнутые клеммы этого реле пропускают электричество, питание подает питание на устройство. При предъявлении действующей карты или кода реле разомкнется и не позволит положительной стороне напряжения 12 или 24 вольт достичь устройства. Это приведет к разблокировке двери.

Системы контроля доступа обычно имеют настраиваемое время замыкания реле. Клавиатура или считыватель карт контролируют время, в течение которого дверь будет разблокирована, с помощью программирования или программного обеспечения.

Если вам нужен временной диапазон, выходящий за пределы программного обеспечения, можно добавить реле времени. Этот тип реле может удерживать дверь незапертой до часа. Он используется во многих ситуациях, когда кратковременное нажатие кнопки может оставить дверь незапертой.

При указании электрифицированной дверной фурнитуры замки и электрические защелки могут быть указаны как отказоустойчивые или отказоустойчивые. Отказоустойчивость или Электрическая блокировка (EL) Аппаратура требует питания для обеспечения безопасности. Все магнитные замки отказоустойчивые или ЭЛ.

Fail Для отпирания дверной фурнитуры требуется питание. Fail Secure или Электрически разблокированный (ЕС) Крепеж является общим для наружных дверей и большинства приложений с электрическим замком.

Независимо от того, какое напряжение требуется устройству, а также от того, заблокировано оно электрически или разблокировано, наши системы должны обеспечивать управление для разблокировки точки управления доступом. Электронные системы контроля доступа и безопасности используют реле и выходы для электрического управления этими устройствами.

Реле и розетка Ice Cube

Это реле обеспечивает управление высоким напряжением и силой тока при использовании источника питания 12 В постоянного тока или 24 В постоянного тока.

Иногда наши клавиатуры и считыватели карт управляют устройствами «Паника» или «Выход» с электрическим втягиванием защелки (ELR) . Обычно эти сильноточные устройства имеют собственные источники питания. Мы не пытаемся активировать замок с помощью нашей системы. Мы просто подаем нормально разомкнутый двухжильный (входной) провод к входным клеммам блока питания *( РЕКС ). Когда подносится правильная карта, наши клеммы C и N/O закрываются. Источник питания видит замыкание на своих собственных входных клеммах. Затем питание подается на панель паники, и дверь разблокируется.

*Запрос на выход (REX) — это вход, который активирует главное реле для включения или отключения питания таких устройств, как электрическая защелка или магнитный замок.

Выход обеспечивает как положительную, так и отрицательную мощность, когда система управления подает питание на входные клеммы. Затем на подключенные устройства подается напряжение 12 или 24 В постоянного тока. Пример: Клеммы сирены небольшой системы сигнализации обычно подключаются к выходу. Питание подается во время тревоги. Некоторые системы контроля доступа используют выходы для управления оборудованием замка. В некоторых источниках питания используются нормально разомкнутые входы панели управления доступом для управления выходной мощностью устройств блокировки.

Схемы подключения

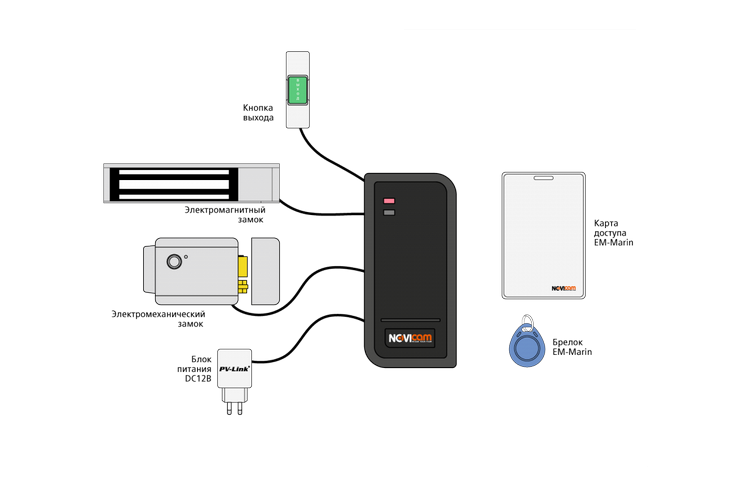

В этом сценарии технический специалист должен установить и подключить электромеханическую разблокировку двери. Это обычная просьба. Есть много объектов, которые должны контролировать доступ клиентов. Для доступа сотрудников можно добавить клавиатуру или кард-ридер.

Проложен провод от электрозащелки и от блока питания к кнопке. У кнопки черные провода замыкаются друг на друга. Положительный (красный) провод от источника питания подключается к общему. Положительный (красный) провод от электрозащелки подключается к кнопке Н/О.

Как указывалось ранее, общий и нормально открытый контакты не соединяются естественным образом. Для этого требуется, чтобы кнопка была нажата. Теперь питание подключено, пока кнопка нажата. В доме престарелых кнопку, возможно, придется удерживать довольно долго, пока житель медленно движется к двери. Возможно, вы захотите рассмотреть возможность добавления модуля таймера. См. далее…

Электрические схемы

Дедушка снова хочет пройти через дверь, но ему потребуется минута, чтобы добраться туда. Добавление таймера позволит двери оставаться под напряжением в течение длительного периода времени одним нажатием кнопки.

Питание подается от блока питания, электрической защелки и кнопки на реле времени. По таймеру отключается положительная и отрицательная мощность. К этой же клемме подключается минус электрозащелки. Положительный контакт от забастовки завершается в положение N/O (нормально разомкнутое) на реле. В этот момент положительный провод, подключенный к общему проводу реле, отсутствует. Мы должны обеспечить короткую перемычку с положительной клеммы на общую. Теперь реле готово к включению электрической защелки на срок до часа.

Почти готово! Кнопка — это ваш контроль. Протяните пару проводов к таймеру. Подключите нормально разомкнутую проводную кнопку к плюсу и триггеру. Нажатие кнопки обеспечивает закрытие, необходимое таймеру для начала цикла. Дверь остается незапертой в течение запрограммированного времени, и медсестра может вернуться к реальной работе.

Схемы подключения

В этом сценарии с 1 дверью требуется 5 различных устройств для установки управляемого открывания.

1 – Блок питания с блокировкой пожарной сигнализации, 1 – Реле панели управления доступом, 1 – Датчик движения REX, 1 – Кнопка выхода с таймером Securitron и 1 – Магнитный замок.

Система контроля доступа, датчик движения и кнопка работают от постоянного источника питания. Отрицательный (черный) магнитного замка питается от того же источника питания.

Из нашего предыдущего обсуждения вы поняли, как работает нормально замкнутое реле, верно? Положительное питание подается на общий вывод.
