Схема откатных ворот. Устройство откатных ворот. Расчет откатных ворот. Размеры ворот. Откатные ворота

7 декабря 2021

В этой статье рассмотрим исключительно теорию и проектирование откатных ворот, здесь мы постараемся изложить ответы на наиболее распространенные вопросы пользователей решивших сделать откатные ворота своими руками. Здесь Вы найдете теоретические выкладки, формулы, расчеты и практические советы по изготовлению откатных ворот. Также Вы можете прочитать статьи: схема откатных ворот, схема элетропроводки для откатных автоворот и фундамент для откатных ворот.

Итак, откатные консольные ворота состоят из проёмной части (полотна) и противовесной части (ее часто называют хвостовик, концевик, косынка, раскос, противовес итд). Длина противовесной части должна быть равна 33-50% от ширины проёма в свету. Оптимальным значением для большинства ворот считается 40% при этом значении получается отимальный расход материала и места. Имеются источники в интернете утверждающие, что противовесную часть нужно делать 50 и 60% — однако это излишне, можете делать конечно хуже не будет , но для бытовых ворот достаточно будет и 40%. Размеры противовеса 50% актуальны для больших, промышленных ворот с шириной проёма 8 и более метров, кроме того при проёмах более 5,5-6,0 м противовес имеет смысл делать прямоугольным с двумя диагоналями. См. рис.

Если у вас есть ограничения по месту для отката ворот воспользуйтесь тем знанием, что минимальная длина противовесной части равна 33% от проёма, если и при этом Вашим воротам не хватает места для отката, то нужно признать, что откатные ворота установить нельзя, тогда есть смысл подумать о воротах другого типа, например распашных. Или как вариант установить откатные ворота снаружи (на улице) см. Рис:

Слишком малая противовесная часть (менее 33%) приведет к тому, что ворота будут «падать» и в открытом состоянии коснутся земли и даже выроют изрядную канаву.

При недостаточной длине противовесной части Вы получите такую картину в открытом состоянии, утрированно для наглядности: Утяжелять противовес различными грузами, свинцом итд нецелесообразно.

Еще одна встречающаяся ошибка — при нормальной длине противовесной части расстояние между картеками мало, что приводит повышенной нагрузке на ролики и полки направляющей консоли и как следствие к тугому ходу ворот и даже к разгибанию полок направляющей, или как говорят в просторечье «раздуло балку». Опорные каретки должны использовать по максимуму всю длину противовеса.

Давайте рассмотрим классический пример — Вам предстоит сделать откатные ворота своими руками с шириной проёма 4м, высотой 2м и зашитые профнастилом.

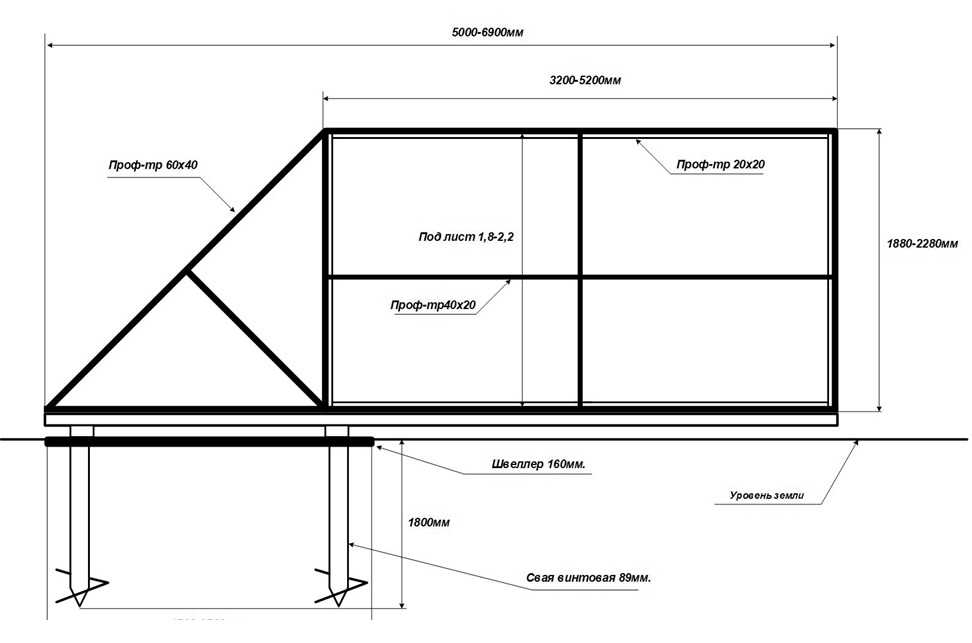

Выбираем комплект фурнитуры на 400-500 кг с металлическими роликами, длина направляющей 6м, высота 60мм, ширина 70 мм. На рис. приведены размеры частей откатных ворот в общем случае, где L — ширина проёма в свету.

Для 4-х метровых ворот проёмная часть согласно формуле равна 4200мм (ворота должны перекрывать проём в каждую сторону на 100-200 мм), на противовес остается 1800мм. Проверяем: 4*0,4=1,6м, а у нас получилось 1,8м значит консольная часть у нас получилась 45% — это значение удовлетворяет техническим условиям.

Идем дальше. Часто задаваемый вопрос и вызывающий наибольшие затруднения — » У меня проём 4.5-5 м и зашивка профнастилом». Считаем общую длину ворот 4,5*1,4=6,3 (5*1,4=7). В обоих случаях получаем более 6м. Все решается очень просто — приобретается комлект с 7-ми метровой направляющей или стандартный комлект с 6-ти метровой направляющей плюс дополнительный 1.м.п. направляющей, эти куски потом свариваются снаружи (внутри варить не нужно), шов после зачищается болгаркой. Далее все рассчитываем аналогично примеру выше.

Пример доваривания направляющей:

Следующий распространенный вопрос — как рассчитать высоту ворот? Высота ворот состоит из следующих слагаемых. Рассмотрим на примере ворот с направляющей типоразмера 70х60.

Дорожный просвет — 75 мм.

Высота направляющей — 60мм.

Высота трубы внешенего каркаса — 30мм

Высота трубы внутреннего каркаса — 40мм

Из рисунка приведенного ниже (ворота в разрезе) можно рассчитать высоту полотна ворот, и высоту листов профнастила (бляхи).

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Поделится

Поделится

Как правильно определить размеры откатных ворот, подробное описание

14 октября 2018

Какие бывают размеры откатных ворот? Разбираем от А до Я!

Решившись сделать на своем участке раздвижные ворота – их оптимальный размер – это первое что необходимо рассчитать на этапе планирования. Ведь именно размер проёма откатных ворот влияет на дальнейший выбор конструкции и материалов.

Что нужно знать о размере стандартных откатных ворот

Важно различать два понятия – габариты общей конструкции и ширина проема. Потому что в размер стандартных откатных ворот, помимо непосредственно расстояния от края до края въезда включена ещё и длина противовеса, удерживающего створку при открывании и позволяющего правильно функционировать механизму. Оптимальный отрезок противовеса в сдвижных воротах составляет 30-50% от ширины въезда. Но все сильно варьируется исходя из конкретной ситуации.

1. Легкие домашние откатные ворота до 3 метров выдержат на противовесе от 30% -40%
2. Механизму, оснащенному тяжелой створкой до 5 метров нужен запас 45-50%.
3. Длинным и массивным раздвижным воротам, используемым на предприятиях, также требуется оставлять не менее 50% от ширины проема.

Также, если у вас ситуация позволяет противовес не более 30%, тогда советуем усиленную балку толщиной 5 мм и ролики до 800 кг. Такой комплект будет стоить дороже, другого выхода у вас просто нет. Вам не придется, перекраивать забор для установки механизма ворот нужной длинны! Подробнее с этими расчетами вам помогут разобраться специалисты и консультанты компании «Vorota Center».

Что считается стандартным размером?

Оптимальным размером проема раздвижных ворот для коттеджа или дачного участка являются габариты: 4 м в ширину и 2 в высоту. Этого хватит для проезда любого вида транспорта, используемого в повседневности – от легковушки, до фургона и ГАЗели. При этом общий размер всего полотна в длину составит 6 метров. Именно столько места надо будет оставить для отката вдоль внутренней стены забора.

Размеры меньше стандартных

Но если проектировка вашего двора не позволяет разместить 6 ти метровую конструкцию можно в принципе обойтись и откатными воротами с размером проема в 3 или 3,5 метра, тогда их общая длина будет 4,5-5 метров – этого вполне достаточно для въезда легковых автомобилей и даже микроавтобуса. Также стоит учитывать, что направляющая длинной 5 метров — минимальная, которую производят.

Большие размеры

На предприятии – заводы, складские помещения, рассчитанные на въезд габаритного транспорта, или на жилом участке, заезд на который не является идеально ровным и вынуждает машину поворачивать при проходе проема практически на 90 градусов, расчет размеров откатных ворот будет колебаться от 8 до 9 м по нижнему краю. Тогда ширина створки составит 5-6 м. Этого будет достаточно для движения крупной техники и любых маневрах при въезде.

Подводя итоги

Откатные ворота, не смотря на их размеры и цену, в разы удобнее и долговечнее распашных, но устанавливать их необходимо с умом. Их можно легко сделать самому, но к расчетам размеров и выбору фурнитуры и материалов необходимо уделить особое внимание, дабы их срок службы исчислялся десятками лет без скрипа и провисания.

Если вы НЕ планируете изготавливать раздвижные ворота своими руками, а хотите заказать готовые откатные ворота на болтах, в таком случае вам – большинство расчетов мы проведем за вас, предложим вам оптимальное решение и дадим на руки все необходимые инструкции для установки и тд.

УСПЕХОВ ВАМ В ВАШЕМ ДЕЛЕ!

Другие статьи по теме:

Как установить закладную

Схема и чертеж, фундамента откатных ворот

Размеры фундамента под откатные ворота 4,5,6 метров

Как установить закладные для столбов ворот

Поделиться

Поделится

Поделится

Новый комментарий

Войти с помощью

Отправить

Устройство открывания раздвижных ворот

Раздвижные ворота, одинарные или спаренные, являются популярным вариантом ворот из-за их минимальной занимаемой площади. Линейные приводы для ворот имеют самые современные инженерные решения и высокие производственные стандарты, что делает их нашим выбором для наших уважаемых клиентов. Мы знаем, что они обеспечивают производительность и долговечность, что делает их экономически эффективными решениями, рассчитанными на долгосрочную перспективу. Для каждой установки откатных ворот найдется линейный привод, который обеспечивает идеальное сочетание мощности, скорости, грузоподъемности и долговечности. Полный спектр средств контроля доступа, обнаружения транспортных средств и других опций представляет собой готовые решения для самых сложных потребностей, и все они доступны для быстрой прямой поставки от International Security Products, ведущего поставщика продуктов для обеспечения безопасности доступа и ограждений. Линейные приводы для откатных ворот доступны в следующих моделях, каждая из которых предназначена для определенных нужд:

• Устройство открывания промышленных и коммерческих откатных ворот – VS-GSLG

  В качестве мощного привода откатных ворот Linear эта серия моделей идеально подходит для промышленных комплексов, заводов и объектов с высоким уровнем безопасности. Доступные в моделях мощностью ½, 1 и 2 л.с., они могут работать с самыми тяжелыми и длинными воротами с многоскоростными функциями. Доступные спецификации включают:

  • Максимальный вес ворот – 1100-4000 фунтов.
  • Максимальная длина ворот — 45-100 футов.
  • Скорость ворот — до 24 дюймов в секунду.
  • Требования к электропитанию — от 115 В, 1 фаза, до 460 В, 3 фазы.
  • Крепление – на столбе.

• Устройство открывания промышленных и коммерческих откатных ворот – GSLG-A

  Недорогие и полнофункциональные, эти модели предназначены для тех же промышленных, фабричных и особо охраняемых объектов, что и модель VS-GSLG, но для ворот меньшего веса и длины. Модели ½, 3/4 и 1 HP подходят для всех аксессуаров и могут быть объединены в сеть для работы с двумя воротами. Технические характеристики включают:

  • Максимальный вес ворот – 1100-2200 фунтов.
  • Максимальная длина ворот — 45-78 футов.
  • Скорость ворот — 12 дюймов в секунду.
  • Требования к электропитанию — от 115 В, 1 фаза, до 460 В, 3 фазы.
  • Крепление – на столбе.

• Устройство открывания промышленных и коммерческих откатных ворот – HSLG

  Разработанные для нужд гаражей, квартир, закрытых жилых комплексов и заводов, эти устройства открывания ворот имеют те же возможности и конструктивные особенности, что и две модели GSLG-A и VS-GSLG, но предназначены для более легких и коротких ворот с техническими характеристиками. чтобы соответствовать их приложениям:

  • Максимальный вес ворот – 1000–1700 фунтов.
  • Максимальная длина ворот — 35-55 футов.
  • Скорость ворот — 10 дюймов в секунду.
  • Требования к электропитанию — от 115 В, 1 фаза, до 460 В, 3 фазы.
  • Крепление – на столбе.

• Коммерческие устройства открывания скользящих ворот – SLC

  Для средних коммерческих требований эти системы могут применяться в гаражах, многоквартирных домах, закрытых поселках и т. д. Компактный дизайн, мощность и доступные опции позволяют удовлетворить любые требования в рамках перечисленных характеристик:

  • Максимальный вес ворот – от 1000 до 2000 фунтов.
  • Максимальная длина ворот — 37-45 футов.
  • Скорость ворот — 11 дюймов в секунду.
  • Требования к электропитанию — 115 В/230 В, 1 фаза.
  • Крепление – на подкладке.

• Устройство открывания раздвижных ворот коммерческих и жилых помещений – SLD

  Эти модели мощностью ½ HP, созданные для использования в коммерческих и жилых помещениях с легкой и средней нагрузкой, также предлагают системы резервного питания на 24 В с возможностью зарядки от солнечной энергии для максимальной гибкости и надежности. Подходит для тех же ситуаций, что и модели SLC. Спецификации включают:

  • Максимальный вес ворот – 1000 фунтов.
  • Максимальная длина ворот — 40 футов.
  • Скорость ворот — 12 дюймов в секунду.
  • Требования к электропитанию — 115 В, 1 фаза или 24 В постоянного тока и зарядное устройство от солнечной батареи.
  • Крепление – на подкладке.

• Устройство открывания откатных ворот для жилых помещений – SLR

  Экономичные по цене, эти модели специально разработаны для нужд частных усадеб, домов и небольших жилых комплексов. Их двигатели мощностью ½ л.с. и совместимость с полным набором дополнительных принадлежностей делают их отличным выбором со следующими характеристиками:

  • Максимальный вес ворот – 500 фунтов.
  • Максимальная длина ворот — 25 футов.
  • Скорость ворот — 11 дюймов в секунду.
  • Требования к электропитанию — 115 В/230 В, 1 фаза.
  • Крепление – на подкладке.

Для каждой установки откатных ворот в нашем магазине ограждений со скидкой имеется идеальная модель линейного открывателя ворот, которая справится с этой задачей. В сочетании с полным спектром опций и аксессуаров для контроля доступа они предлагают легендарное техническое совершенство и долговечность, которые сделали линейное оборудование для открывания и закрывания ворот знаменитым. В нашей центрально расположенной компании по производству защитных ограждений наши знающие и находчивые представители готовы помочь вам выбрать правильное оборудование и опции, соответствующие вашим потребностям. Наши конкурентоспособные цены, основанные на объемах, и прямая доставка, а также наше стремление к совершенству в обслуживании клиентов делают нас лучшим выбором для всех операционных систем ворот. Свяжитесь с нами сегодня, чтобы узнать о ваших потребностях в приводе откатных ворот.

Консольные ворота и раздвижные ворота

(обновлено 4 сентября 2020 г.)

Точно так же, как квадрат представляет собой особый вид прямоугольника, консольные ворота представляют собой уникальный тип раздвижных ворот. Тем не менее, они отличаются от обычных ворот на колесах несколькими характерными и интересными особенностями.

Ниже мы рассмотрим некоторые различия. Тем временем, если у вас есть вопросы о рамах ворот, распашных воротах, рулонных воротах (и/или роликах ворот), пазовых колесах, воротах из нержавеющей стали, консольных роликах, двойных гусеницах, направляющих роликах, ограждениях из цепей, воротах повышенной прочности, устройства для открывания ворот, защитные ворота, подъездные ворота или любые ворота вообще, тогда, пожалуйста, свяжитесь с Pacific Fence & Wire сегодня! Мы всегда рады обсудить ваши варианты.

Мы давно работаем, и мы уверены, что у нас есть идеальное решение для ограждения вашего участка. Независимо от длины ворот, системы направляющих, конструкции ворот и фурнитуры для ворот, у нас есть инструменты и ноу-хау, чтобы сделать все правильно.

Роль колес

Одним из основных различий между консольными воротами и системами раздвижных ворот является расположение колес, которые помогают воротам двигаться. Консольные раздвижные ворота опираются и катятся на колесе по переднему нижнему краю ворот с гусеницей, поддерживающей колеса на заднем крае. Напротив, консольные ворота удерживаются над землей, перемещаясь с помощью роликов, бегущих по верху и внутри ограждения, с колесами, прикрепленными к вертикальному бетонному фундаменту.

Требования к пространству
Как правило, пространство, необходимое для размещения раздвижных ворот, равно их ширине, с несколькими дополнительными футами для доступа. Подъездная дорога шириной 30 футов должна иметь 30 футов с одной стороны для хранения ворот и около трех футов, чтобы обеспечить маневренность вокруг рамы ворот. Консольные ворота должны быть примерно на 50 процентов шире своего пролета, чтобы уравновесить вес подвесных стоек. (Размеры сообщений могут варьироваться.)

Цена
Поскольку рама раздвижных ворот не поддерживает монтажные стойки, они не требуют прочности и жесткости материала, необходимых для консольных ворот. Рамы для откатных ворот в целом меньше, что делает их менее дорогими, чем консольные ворота.

Performance
Раздвижные ворота имеют более простые и компактные рабочие механизмы, чем консольные ворота. В результате они легче катятся. Но контакт колеса с землей может сделать работу более шумной, чем у консольных ворот.

Поскольку колеса консольных ворот отрываются от земли, этот стиль может охватывать более широкий диапазон местности, включая гравий, траву, блоки и неровные, наклонные или круто наклонные поверхности. Отсутствие контакта с землей также позволяет консольным воротам легко функционировать в условиях снега или льда.

Установка
Меньшие рамы раздвижных ворот облегчают подъем материалов, а вес консольных ворот требует крана. Однако для раздвижных ворот может потребоваться бетонное основание или прокладка грунтовых дорожек на существующей подъездной дорожке. Консольные боковые стойки устанавливаются без нарушения привода, что делает эту часть монтажа проще и быстрее.

Безопасность
Раздвижные ворота можно сдвинуть с рельсов, что делает их более восприимчивыми к взлому как сверху, так и снизу. Консольные ворота нельзя поднять, и, как следствие, они могут быть более полезными, если и когда возникает проблема безопасности.

Раздвижные ворота или консольные ворота: поиск подходящего варианта

Если вы ищете ворота для жилых, небольших коммерческих или промышленных помещений и сталкиваетесь с некоторыми ограничениями по площади, то раздвижные ворота могут быть для вас правильным выбором.

Для районов с интенсивным движением и пересеченной местностью на открытом воздухе — в местах, где установка наземного рельса невозможна — или если вы сталкиваетесь с соображениями безопасности, лучшей альтернативой являются консольные ворота.
