Пластиковые окна — это удобные и недорогие конструкции, которые установили себе большинство владельцев городских квартир. Однако такие изделия имеют свои характерные особенности, они обладают хорошей герметичностью, что позволяет избегать сквозняков и утечки тепла зимой, но одновременно это превращается в недостаток — помещение не проветривается в достаточной мере.

[contents]

Спертый воздух создает неприятные ощущения, поэтому возникает необходимость в обустройстве вентиляции. Подобная проблема достаточно легко решается. Чтобы не тратить время на проветривание, можно установить автоматический клапан климатический на окна ПВХ, который будет выполнять всю необходимую работу.

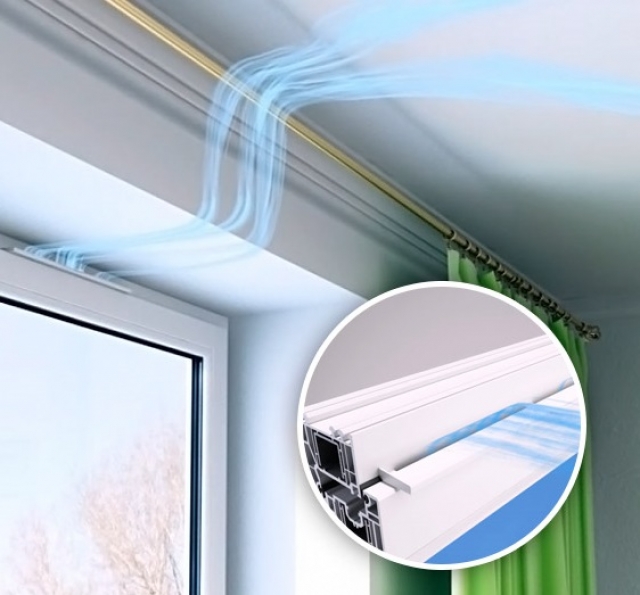

Стеклопакеты с автоматической вентиляцией

Содержание

1. Устройство автоматики для проветривания на пластиковых окнах
2. Этапы монтажа
3. Преимущества и недостатки

Устройство автоматики для проветривания на пластиковых окнах

Стеклопакеты с автоматической вентиляцией — что это? Обычно под таким определением подразумеваются окна, снабженные клапанами с автоматической регулировкой проветривания, которая осуществляется при помощи специальных датчиков, реагирующих на внешние изменения. В отличие от ручных устройств, в этом случае не придется постоянно беспокоиться о регулировании проветривания.

Все вентиляционные клапаны делятся на три категории, которые представлены на рынке. Существует немало производителей, выпускающих подобную продукцию для установки на оконные конструкции, поэтому приобрести устройство несложно:

• Щелевые обеспечивают приток свежего воздуха в достаточной мере. Поступает он через специальное отверстие, которое с внешней стороны прикрыто специальным впускным клапаном. Он защищает от попадания пыли и насекомых с улицы. В комнате отверстие прикрыто регулирующим блоком. Такой клапан обычно устанавливается на верхнюю часть конструкции или в разделительном профиле, в горизонтальном положении. Его преимущество в достаточно большой пропускной способности, кроме того, это устройство не требует демонтажа.
• Фальцевые клапаны считаются простыми и стоят недорого. Они подают свежий воздух через небольшие отверстия. Такие устройства позволяют обеспечить приток воздуха, не нарушая звукоизоляцию, однако для проветривания больших комнат будет недостаточно подобных отверстий.
• Накладные клапаны обладают самой высокой пропускной способностью, обеспечивая хорошее проветривание. Однако проблема в том, что их необходимо устанавливать еще на этапе монтажа оконной конструкции, предусмотрев отдельное место. Нельзя поставить такой клапан, когда окно уже используется.

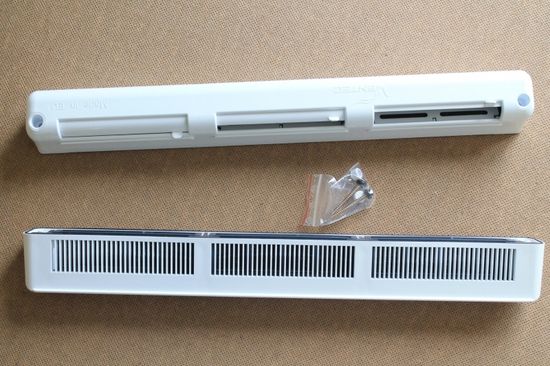

Устройство автоматического клапана

Окна ПВХ с возможностью проветривания позволяют обеспечить оптимальный микроклимат в помещении, что важно для здоровья жильцов. Автоматическая система работает за счет использования датчиков давления или гигрометра. Они могут реагировать на разницу давления за окном и в помещении, либо на уровень влажности, регулируя процесс проветривания. Также можно делать это и вручную, если возникнет такая необходимость.

Ухаживать за клапанами проветривания несложно, для этого достаточно прочищать их по мере загрязнения во время мытья окон. Обычно такая процедура не требуется слишком часто, поэтому обслуживание не доставит проблем.

Совет: для оптимальной работы клапана необходимо, чтобы вентиляционная система в самом помещении была исправной. Иначе, даже если приобрести дорогое устройство от известного производителя, его установка не даст особого эффекта. Поэтому предварительно необходимо удостовериться, что с вентиляцией в доме все в порядке.

Установка клапана

Этапы монтажа

Пластиковые окна с автоматическим проветриванием позволяют избавиться от спертого воздуха, а также образования конденсата на окнах. Для этого необходимо выбрать и установить подходящий клапан. Автоматические устройства могут быть установлены как на глухие окна, так и на открывающиеся:

• Монтаж может проводиться с удалением старого стеклопакета и заказом нового, с уменьшенными размерами. В образовавшуюся щель между рамой и стеклом помещается сам клапан. Проблема этого способа в том, что увеличиваются затраты на установку и приобретение нового стекла.
• Также клапан может быть установлен в место переплета, этот вариант подходит для герметичных оконных конструкций. При этом сам процесс не занимает много времени, достаточно примерно получаса, чтобы завершить работу.
• Кроме того, при заказе окон также можно сразу позаботиться об установке клапанов, указав это при оформлении заявки. Тогда во время монтажа специалисты произведут все необходимые работы.

Датчики пассивного проветривания на окнах — удобная система, которая позволяет регулировать процесс поступления свежего воздуха автоматически. Такой вариант имеет целый ряд преимуществ, которые можно будет сразу заметить при использовании подобных изделий:

• Не нужно постоянно думать о проветривании, система сама сделает все необходимое, реагируя на изменение внешних показателей, и позаботится о поддержании оптимального микроклимата в помещении.
• Если вдруг покажется, что стало слишком холодно, то всегда можно закрыть клапан проветривания вручную, подобная возможность также предусмотрена.
• Использование клапанов позволяет продлить срок службы оконных конструкций, поскольку они могут портиться из-за накапливающегося конденсата, который возникает при отсутствии проветривания.
• Кроме того, спертый воздух, в котором скапливается пыль и неприятные запахи, вреден для здоровья, это может вызывать аллергические реакции и заболевания дыхательной системы, поэтому обустройство вентиляции является необходимым действием.

Устройство автоматического проветривания для окон

К числу недостатков можно отнести то, что клапаны не всегда обеспечивают достаточно проветривание, если помещение обладает большой площадью. В этом случае придется подумать о приобретении дополнительной системы вентиляции. Кроме того, в некоторых случаях установка клапана может потребовать дополнительных расходов, если понадобится заменить оконное стекло.

Фильтры и клапаны

Системы щелевого проветривания пластиковых окон

Целенаправленная борьба со сквозняками и стремление к максимальному теплосбережению привело к тому, что современные пластиковые окна представляют собой фактически полностью герметичные светопрозрачные конструкции, которые препятствуют естественному воздухообмену в помещении квартиры, дома или офиса. Поэтому обеспечение конструктивных возможностей для проветривания является необходимым функциональным требованием к фурнитуре пластиковых окон. Сегодня для обеспечения процесса проветривания, столь необходимого для экологии помещения, разработан целый ряд специальных устройств или систем, таких как:

• Гребенка
• Аэрофикс
• Мультивент
• Микропроветривание
• Микропроветривание многоступенчатое

Гребенка — наиболее популярный способ вентиляции помещений благодаря простоте технологии и быстрому достижению желаемого результата. Пластиковое окно, оснащенное гребенкой, всегда можно легко и надежно зафиксировать в приоткрытом положении. Свежий воздух будет поступать в помещение через образовавшийся зазор между рамкой и створкой окна. Фурнитура-гребенка позволяет фиксировать окно в наклонном или открытом положении с зазором между рамой и створкой приблизительно от 10 до 70 мм. Система проветривания гребенка является универсальным устройством и используется, как для многоступенчатого поворота створки, так и для многоступенчатого откидывания.

Аэрофикс — оконная система щелевого проветривания в виде фиксатора поворота ручки, предназначенная для створок, которые имеют только одну возможность открывания — поворотную. Аэрофикс монтируется на раму окна возле оконной ручки и позволяет регулировать и фиксировать степень открытия пластикового окна или двери. Устройство способно обеспечивать процесс проветривания помещений без сквозняков. Оконные створки при этом сами не закрываются и не распахиваются при ветре, поддерживая равномерное поступление свежего воздуха и оберегая створки и фурнитуру от повреждений. Таким щелевым проветриванием можно оснащать также уже ранее установленные пластиковые конструкции окон, балконных дверей или ограждающих рам остекления балконов и лоджий.

Мультивент — универсальная система щелевого проветривания для пластиковых окон, которая фиксируется ключом. Створку окна можно откидывать, поворачивать в пределах 4-5 см, оставляя на щелевом проветривании и при этом не опасаясь за безопасность детей, поскольку фиксирующий механизм не позволит ребенку полностью открыть окно. Удобство мультивента заключается еще в том, что фиксатор легко устанавливается на любую оконную фурнитуру.

Микропроветривание — вариант наиболее тонкого щелевого проветривания, практически незаметного для тех, кто находится внутри помещения. В данном случае створка окна откидывается всего на несколько миллиметров, что особенно удобно и безопасно для использования в качестве ночного проветривания в холодное время года, а также для применения в детских комнатах, спальнях, кухнях и прочих помещениях, где есть риски возникновения особо нежелательных сквозняков.

Микропроветривание многоступенчатое разработано компанией МАСО и позволяет открывать и фиксировать створку пластикового окна на расстоянии от 5 до 33 миллиметров от рамы. При этом откинутая створка поворотом ручки на 45 градусов вверх фиксируется (в зависимости от профиля) в одном из 5-ти выбранных положений, что гарантированно обеспечивает приток свежего воздуха в помещение с различной степенью интенсивности.

Суть данной системы заключается в дополнительной установке фиксатора ступенчатого откидывания в ножницы. Данный элемент обеспечивает три дополнительных промежуточных положения откидывания створки, тем самым, вместе с ножницами достигается пять фиксированных положения откидывания.

Этот элемент является дополнительной опцией, применим, как к стандартным, так и к ножницам с микропроветриванием. Система легко устанавливается, как при первоначальном монтаже фурнитуры, так и на ранее установленные на объекте оконные и дверные пластиковые конструкции.

Все приведенные системы проветривания надежны и удобны, но всегда у каждого есть свои личные предпочтения.

Наши
объекты

Наши партнеры и заказчики

Новости

Все новости

Устройства оконной вентиляции

11.01

Очень важным моментом для окон являются их вентиляционные возможности. Большинство панельных домов раннего этапа строились и проветривались через деревянные окна будущего типа, которые не имели уплотнителя между створкой и окном и имели небольшой проем, через который проходил воздух. В настоящее время большинство людей заменили эти старые окна окнами из ПВХ, которые очень герметичны и через них не происходит никакого воздухообмена, и тут-то и начались все большие проблемы. Начинает плесневеть стены окон, влага конденсируется на дне стекла, в комнате образуется воздух, начинает портиться шкаф и так далее. Как всего этого избежать и не жить в прохладном и влажном месте?

    Самый простой способ, конечно, часто проветривать окна вручную, но иногда людям это лень делать, а еще напряженный ритм нашей жизни — вставать рано утром и приходить поздно вечером домой, запрещая нам сделать это. Единственным и самым дешевым решением является оснащение окон принудительной вентиляцией, которую можно установить как в имеющееся у вас окно ПВХ, так и заказав новые окна у производителя. Наша компания предлагает оконное вентиляционное оборудование марки VENTAIR с саморегулирующейся мембраной, которая при изменении влажности и температуры в помещении автоматически регулирует поток воздуха в помещении. Он обеспечивает независимый равномерный воздухообмен в помещении и предотвращает образование плесени и появление конденсата на стекле.
  За всем этим дополнительным вентиляционным оборудованием, предлагаемым многими производителями, есть несколько незначительных минусов, предлагаемых нашим продуктом VENTAIR.

    Первые, при сильном ветре или шторме, пропускают слишком много свежего воздуха, а значит и прохлады, так как их ручное закрытие обеспечивает герметичность, поэтому не целесообразно ставить многоэтажку на последние этажи и частные дома, открытые без соседей, без деревьев и прилегающих построек.
Во-вторых, с настройкой вентиляции, шумоизоляцией окна, что очень важно, особенно в городах, где много транспорта, людей и танцевальных клубов, баров и наводящего шума.

     В-третьих, засасывает в помещение через узкий проем не только свежий воздух, но и пыль и пыль повреждает оконную фурнитуру, из-за часто повреждаемых оконных механизмов, которые с годами накапливаются и трансмиссии фурнитуры, т.к. один, конечно, убирает их.

В-четвертых, при очень большой разнице температур, особенно зимой между наружным воздухом и внутренним пространством, выпустить на улицу -20 градусов, а в +20 градусов, может начаться конденсация внутри вентиляции, которые могут начать капать на внутренние подоконники в небольших количествах, создавая небольшие водяные змейки.

    При всем при этом мы не хотим сказать, что вентиляцию не следует устанавливать, но мы хотим акцентировать внимание на том, что столкнувшись с одним из перечисленных побочных эффектов, которые может вызвать эта вентиляция. И не сказать, что все эти побочные эффекты формируются и все они мешают жить, но возможность есть и поэтому ее нужно учитывать при заказе в компаниях, которые ее устанавливают.

Естественная вентиляция

Решение Ventient

Устройства Ventient могут использоваться как часть естественной, смешанной или другой механической вентиляции, использующей перепады давления снаружи и внутри помещения для подачи свежего наружного воздуха.

Используя современную технологию пассивного восприятия температуры, Ventient является экологически чистой технологией, которая не требует использования электроэнергии или датчиков. Используя физические характеристики уникального сплава с эффектом памяти формы (SMA), компания Ventient может регулировать уровень вентиляции в зависимости от температуры окружающей среды.

Ventient обычно работает в автоматическом режиме, но большинство устройств также предлагают пассажирам возможность вручную отключить вентиляцию, если это необходимо. К устройствам также можно легко получить доступ для обслуживания, очистки или замены фильтров.

Основные преимущества

• Максимальное использование преимуществ пассивной вентиляции
• Не нужно полагаться на людей для настройки и управления
• Не требуется электропитание или датчики
• Потенциал для снижения нагрузки на охлаждение
• Жильцы могут отказаться от ручного управления
• Работает даже тогда, когда помещение не занято
• Шумовое загрязнение ниже, чем при открытых окнах
• Фильтры для снижения содержания частиц в вентилируемом воздухе Нет страха перед злоумышленниками
• Работает там, где открытые окна не могут или не используются
• Москитные сетки не нужны
• Безопасность детей
• Очень простая установка
• Предотвращает вылет вещей или документов из окна или падение на прохожих.

Вентиляционные отверстия для навесных стен и окон

Ключевым преимуществом оконных струйных вентиляционных отверстий является то, что в большинстве комнат есть по крайней мере одно окно, поэтому для обеспечения фоновой вентиляции не требуется дополнительных отверстий в ограждающих конструкциях. Вентиляционные вентиляционные отверстия могут быть встроены как в окна, так и в навесные стены.

Существует три типичных варианта продукта.

Интеграция стандартных устройств

Ассортимент вентиляционных отверстий Ventient SCW хорошо зарекомендовал себя с 2006 года и широко используется в высотных зданиях в Японии. Эти устройства могут быть установлены в любой ориентации в обычные оконные системы или как часть навесной стены с вентиляционными отверстиями, расположенными на подоконнике, ригеле, перекрытии или вертикально в импосте или косяке. Чтобы разместить устройство Ventient и создать эффективный путь для прохождения воздуха снаружи, потребуется некоторая интеграция дизайна и, возможно, новые профили.

Ventient может помочь контролировать влажность в помещении, чтобы предотвратить образование плесени и грибка в вашем здании.

Остекление с вентиляционными отверстиями

Доступны несколько устройств, которые устанавливаются в карман остекления оконной рамы и соединяются с остеклением или стеклопакетом. Доступны алюминиевые, ПВХ или гибридные варианты, которые в сочетании с дополнительными индивидуальными внутренними и внешними покрытиями легко интегрируются с дизайном окна.

Индивидуальный дизайн

В рамках процесса разработки продукта мы будем работать с производителями окон над проектированием и тестированием новых устройств, чтобы обеспечить уникальное индивидуальное решение. OEM-клиентами являются крупные мировые производители, такие как YKK-AP и LIXIL.

Вспучивающийся противопожарный барьер

Для дополнительной защиты от огня можно добавить вспучивающийся материал, который расширяется и заполняет проем, когда достигает высоких температур, например при пожаре.

Производительность и тестирование

Подобно открытому окну, вентиляция по самой своей природе образует разрыв в целостности оболочки здания. Поэтому важно протестировать и полностью понять, как устройство Ventient влияет на герметичность и водонепроницаемость, структурную целостность и акустические характеристики.

PGA и Sahara будут работать с производителями окон, чтобы гарантировать, что при интеграции в конструкцию окна или навесной стены можно будет выполнить требования местных стандартов и строительных норм и правил.

Сахара работала со своими клиентами над поставкой и тестированием продуктов, которые должны выдержать экстремальные японские явления, включая тайфуны, проливные сезонные дожди и землетрясения. Этот опыт помогает оптимально интегрировать Ventient в навесную стену, окно или конструкцию здания в любой точке мира.

Производство

Все устройства Ventient полностью разработаны, изготовлены и собраны в Японии компанией Sahara в соответствии со строгими требованиями контроля качества.

Тестирование

Например, устройство Ventient SCW-NS как отдельное устройство было протестировано следующим образом.

Водонепроницаемость
1500 Па при дожде, переносимом ветром, в соответствии с JIS A 1517 : В закрытом состоянии вода не проникает. Могут быть встроены демпферы для обеспечения высокой водонепроницаемости, когда блок остается открытым.

  Воздухонепроницаемость

100 Па положительного и отрицательного давления ветра в соответствии с JIS A 1516 : нет поддающихся измерению утечек воздуха отклонение.

  Шум

Акустические испытания в соответствии со стандартом JIS A 4706. Некоторые устройства Ventient могут включать дополнительный звукопоглощающий материал для улучшения акустических характеристик, при этом Ventient остается открытым.

Клапан постоянного объема вентиляции

Важно для высотных зданий, некоторые устройства Ventient могут быть оснащены демпфером перепада давления, который может закрываться при сильном ветре или быть откалиброванным для обеспечения более постоянного потока воздуха, уравновешивающего порывы ветра.

О компании Sahara

Компания Sahara, основанная в 1950-х годах, является крупнейшим японским производителем дренажных систем с более чем полувековым опытом и знаниями. Sahara разрабатывает и производит современные вентиляционные продукты для ведущих производителей дверей и окон из алюминия и ПВХ. Сахара является долгосрочным поставщиком уважаемых крупных строителей жилых домов и коммерческих строителей.

Продукция Sahara широко используется в жилых домах, офисных зданиях, высотных квартирах, отелях и других объектах по всей Японии, и теперь эти высокоточные продукты доступны во все большем числе стран с установками в Австралии, Новой Зеландии, Китае. и Южная Корея. Ventient также вызывает растущий интерес со всех уголков земного шара.

PGA и Sahara Corporation в партнерстве

Впервые увидев технологию Ventient в Японии, PGA успешно запустила Ventient в Новой Зеландии и Австралии совместно с несколькими производителями окон.
