Схема подключения вызывной панели — читать

Рассмотрим пример подключения вызывной панели CTV-D4003AHD

ОСТОРОЖНО!
ВО ИЗБЕЖАНИЕ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ ЗАПРЕЩАЕТСЯ СНИМАТЬ ВЕРХНЮЮ (ЗАДНЮЮ) ПАНЕЛЬ КОРПУСА.
ЗАПРЕЩАЕТСЯ РЕМОНТ И ОБСЛУЖИВАНИЕ ВНУТРЕННИХ УЗЛОВ И ДЕТАЛЕЙ ПОКУПАТЕЛЕМ.
ДЛЯ ОБСЛУЖИВАНИЯ ОБРАЩАЙТЕСЬ В СПЕЦИАЛИЗИРОВАННЫЙ СЕРВИСНЫЙ ЦЕНТР.

Данное устройство при определенных условиях может иметь опасно высокое напряжение внутри корпуса, которое может вызывать поражение электрическим током.

НАЗНАЧЕНИЕ

•Вызывная панель CTV-D4003AHD предназначена для видеонаблюдения за входной зоной, организации голосовой связи с посетителем и дистанционного открывания замка двери.
•Вызывная панель CTV-D4003AHD подключается к AHD видеодомофонам и является наружным устройством системы домофонного видеонаблюдения.
•Данная модель оснащена переключателем стандартов видео AHD-M/CVBS и поэтому она может быть совместима с четырехпроводным мониторами, имеющими поддержку данных стандартов.
•Вызывная панель CTV-D4003AHD оснащена дополнительным источником питания для электромеханического замка. Используя его, вызывная панель может открывать электромеханический замок, не оснащенный внешним источником питания.

ОСОБЕННОСТИ

•Высокое качество изображения стандарта AHD-M
•Широкий угол обзора
•Встроенная инфракрасная подсветка для работы в ночное время
•Встроенное реле управления замком
•Регулятор громкости
•Встроенный источник питания для электромеханического замка
•Подсветка кнопки вызова
•Стильный дизайн
•Различные цветовые решения
•Компактная и простая в установке конструкция
•Переключатель стандартов видео AHD-M/CVBS

КОМПЛЕКТАЦИЯ

КОНСТРУКЦИЯ И ГАБАРИТНЫЕ РАЗМЕРЫ

ОРГАНЫ УПРАВЛЕНИЯ И ИХ НАЗНАЧЕНИЕ

1. Козырёк — солнцезащитный козырёк.
2. Микрофон — для голосовой связи с видеомонитором.
3. Видеокамера — формирует изображение, которое передается на монитор.
4. ИК-подсветка — в условиях недостаточной освещенности, видеокамера вызывной панели автоматически переходит в черно-белый режим и включается ИК-подсветка для лучшей детализации картинки.
5. Кнопка вызова с подсветкой — для организации вызова с панели и легкого обнаружения панели в темноте.
6. Динамик — для голосовой связи с видеомонитором.
7. Кабель подключения к видеомонитору — для подключения панели к монитору и устройству для отпирания двери.
8. Переключатель стандартов AHD-M/CVBS — длительное зажатие кнопки на 10-15 секунд переключает стандарт видео.
9. Регулятор звука — для регулировки уровня громкости динамика вызывной панели.

УСТАНОВКА ВЫЗЫВНОЙ ПАНЕЛИ ВИДЕОДОМОФОНА

Высота установки вызывной панели видеодомофона:
В большинстве случаев панель устанавливается непосредственно на поверхность стены на высоте 150-160 см от пола.

Для изменения направления наблюдения панель можно установить под углом, для чего используется монтажный уголок, который не входит в комплект поставки и приобретается отдельно.

Угол обзора по горизонтали составляет 120 градусов, по вертикали — 90 градусов, что позволяет обеспечить зону наблюдения шириной 340 см и высотой 200 см на расстоянии 100 см от панели.

Выбирайте место установки панели так, чтобы в объектив видеокамеры не попадал прямой солнечный свет.

Не устанавливайте панель вблизи источников сильных электромагнитных помех, например возле электромотора лифта, трансформаторного щитка, и т.п.

Не устанавливайте панель в местах с температурой и влажностью, выходящих за пределы рабочих значений.

Изображение, передаваемое с вызывной панели на монитор, может быть нечетким из-за воздействия осадков, или из-за загрязнения глазка видеокамеры. Это нужно учитывать при выборе места для установки.

Панель крепится на ровной поверхности при помощи крепежных дюбелей и саморезов, входящих в комплект поставки.

Схема установки панели без использования монтажного уголка:

Порядок установки:
Кабельные линии для соединения панели с видеодомофоном и электрозамком (если он имеется) должны быть заранее подведены к месту установки.
1. Разметьте на стене место под два отверстия по диагонали, используя для этого монтажную пластину.
2. Просверлите в стене два отверстия под дюбели.
3. Установите дюбели в отверстия.
4. Прикрутите монтажную пластину к стене, пропустив кабели подключения через отверстие в центре пластины.
5. Подключите панель к видеодомофону и электрозамку (если он имеется). Схема подключения приведена в следующем разделе инструкции.
6. Под центральной частью монтажной пластины организуйте небольшую полость. Аккуратно уложите излишки кабеля в полость.
7. Установите панель на монтажную пластину и закрепите её фиксирующим винтом в нижней части панели.

Схема установки панели с использованием монтажного уголка

Порядок установки:
Кабельные линии для соединения панели с видеодомофоном и электрозамком (если он имеется) должны быть заранее подведены к месту установки.
1. Разметьте на стене место под два отверстия, используя для этого монтажный уголок.
2. Просверлите в стене два отверстия под дюбели.
3. Установите дюбели в отверстия.
4. Прикрутите монтажный уголок к стене.
5. Прикрутите монтажную пластину к уголку, пропустив кабели подключения через отверстие в центре пластины.
6. Подключите панель к видеодомофону и электрозамку (если он имеется). Схема подключения приведена в следующем разделе инструкции.
7. Под центральной частью монтажного уголка организуйте небольшую полость. Аккуратно уложите излишки кабеля в полость. 8. Установите панель на монтажную пластину и закрепите её фиксирующим винтом в нижней части панели.

СОЕДИНЕНИЯ

Вызывная панель подключается согласно этикетке, расположенной на кабеле. Назначение и цвета проводов указаны в таблице настоящей инструкции.

Все соединения должны осуществляться только при выключенном питании видеодомофона.
Данная панель оснащена импульсным источником питания для открывания электромеханического замка (зелёный провод). Таким образом электромеханический замок может работать с данной панелью без дополнительного блока питания. Использовать питание 12 В видеодомофона для электрозамка запрещено — оно предназначено только для питания вызывной панели. Встроенное реле управления замком обеспечивает замыкание и размыкание контактов (провода белый и коричневый) при подаче сигнала открывания двери с видеомонитора.

Назначение цветных проводов на мониторах различных производителей могут отличаться от назначений проводов панели CTVD4003AHD.
При использовании панели с видеодомофонами других марок, необходимо строго учитывать именно назначение проводов, а не их цвета. Для исключения неправильной работы и повреждения устройства тщательно изучите инструкции по установке и подключению, как данной вызывной панели, так и видеодомофона. Сопоставьте назначение сигналов проводников.

ПОДКЛЮЧЕНИЕ ВЫЗЫВНОЙ ПАНЕЛИ К ВИДЕОДОМОФОНУ

В настоящей инструкции приводятся три самых распространенных схемы подключения вызывной панели:

Схема № 1 На этой схеме показан вариант подключения электромеханического замка без дополнительного источника питания с питанием от панели. При подаче команды с монитора на открывание двери, контакты реле внутри панели замыкают цепь, и на замок поступает мощный электрический импульс, энергии которого достаточно для срабатывания механизма замка.

ВНИМАНИЕ!
Данная схема рассчитана на подключение исключительно электромеханических замков! Будьте внимательны! Подключения замков другого типа может привести к выходу из строя как элементов схемы самой панели, так и замка!
Внимание! Некоторые электромеханические замки имеют в своей конструкции защитный диод. Подключать такие замки следует строго по инструкции с соблюдением полярности! Несоблюдение полярности может привести к выходу панели из строя!

Схема № 2
На этой схеме показан вариант подключения электромеханического замка с дополнительным источником питания.

Схема № 3
На этой схеме показан вариант подключения панели к контроллеру управления доступом (СКУД). Исполнительные контакты реле внутри панели коричневым и белым проводами подключаются к клеммам контроллера, предназначенным для подключения кнопки «Выход».

ТРЕБОВАНИЯ К КАБЕЛЮ ДЛЯ ВЫЗЫВНОЙ ПАНЕЛИ ВИДЕОДОМОФОНА

Кабель, соединяющий монитор и панель должен иметь малое электрическое сопротивление!
При длине кабеля до 20 метров хорошим выбором будет кабель КВК ( коаксиальный кабель + 2 изолированных провода). При больших длинах рекомендуется использовать коаксиальный кабель для передачи видео, а также электрический кабель с тремя жилами для передачи сигнала аудио и питания (ШВВП, ПВС и им подобные).

ЭКСПЛУАТАЦИЯ ВЫЗЫВНОЙ ПАНЕЛИ ВИДЕОДОМОФОНА

Вызов
Для вызова, посетителю необходимо нажать кнопку вызова на панели. При этом из громкоговорителя панели зазвучит сигнал вызова с монитора. После ответа оператора домофона возможно ведение диалога оператора с посетителем. При необходимости, можно отрегулировать громкость громкоговорителя панели. Регулятор находится под резиновой заглушкой на задней стороне панели. Внимание! Во время регулировки громкости будьте осторожны, избегайте чрезмерных усилий во избежание поломки регулятора громкости!

Подсветка кнопки вызова
Подсветка кнопки вызова работает со всеми марками мониторов видеодомофонов CTV, дата производства которых не ранее июня 2016 года. Не гарантирована корректная работа подсветки кнопки вызова с видеодомофонами других торговых марок.

Схема подключения видеодомофона с электромеханическим замком

Видеодомофон с электромеханическим замком на калитку – это не столько система безопасности, которая предохранит ваш участок и дом от не прошеных гостей, сколько очень удобное устройство, позволяющее отпирать и запирать калитку не выходя из дома. Мало того, прежде чем отпереть ее вы имеете возможность посмотреть на того, кто к вам пришел, и принять решение, что делать.

Ведь согласитесь, очень много бывает случаев, когда в калитку звонят «продавцы пылесосов», сектанты, балующиеся дети, а с этой системой вы сможете отправить их восвояси, не выходя на улицу и не шагая через весь двор. Что нужно, чтобы обзавестись столь полезной «штуковиной»? Конечно, нужно приобрести необходимые комплектующие и правильно их подключить, о том, как это сделать мы и расскажем в рамках данной статьи.

Приобретаем блок электропитания и замок

Не во всех случаях есть возможность приобрести все элементы системы в комплекте. Во-первых, это очень часто довольно дорого. Во-вторых, покупая отдельно вызывную панель, монитор, блок питания, вы имеете возможность улучшить характеристики всей системы за счет варьирования отдельных ее элементов. Например, изучив сильные и слабые стороны электромеханических замков, вы можете купить лучший и применить его во взаимодействии с лучшей вызывной панелью, это же касается и других элементов. Собрать воедино и заставить работать электромеханический замок с вызывной панелью и монитором не так сложно, зато вы будете уверены, что система проработает долго, ведь все будет смонтировано на совесть.

Говоря о приобретении комплектующих системы, мы решили начать с блока питания, хотя на самом деле его лучше всего приобретать в последнюю очередь. Дело в том, что от бытовой электросети может, в лучшем случае, работать только монитор, а остальные элементы нужно подключать через блок питания. Так вот, если вы собираете систему сами из отдельно приобретаемых элементов, то нужно прежде рассчитать, какую нагрузку они выдают и уже под эту нагрузку с запасом покупать блок электропитания. Если установить блок питания наугад, без расчета нагрузки, то это может быть небезопасно как для системы, так и для всего дома. Кроме того, покупая блок питания, учитывайте в каких условиях он будет эксплуатироваться (температура, влажность, электромагнитное излучение).

Подключение видеодомофона своими руками невозможно без подбора хорошего электромеханического замка на калитку. Специалисты советуют не зацикливаться на надежности запирающего устройства от взлома, ведь калитку вряд ли кто-то будет взламывать. В этом случае злоумышленнику куда проще перелезть через забор, не тратя драгоценное время на возню с замком. Лучше всего при покупке электромеханического замка обратить внимание:

• на надежность механизма в тяжелых уличных условиях эксплуатации;
• на возможность отпереть его механическим способом обычным ключом;
• на возможность вариативного подключения его к различным устройствам.

Если замок выдерживает низкие температуры, при необходимости открывается обычным ключом и его можно подключить к разнообразным устройствам, то это запирающее устройство считается подходящим для ваших целей, его можно приобретать. Конечно, в индивидуальных случаях нужно подумать еще и о конструкции электромеханического замка. Если для вашей калитки лучше использовать накладной замок или наоборот врезной замок, то вы учитываете еще и этот нюанс. О разновидностях электромеханических замков вы можете почитать в других статьях нашего сайта.

Выбираем монитор и панель вызова

К выбору монитора и панели вызова нужно подойти особенно скрупулезно, ведь от качества их работы будет зависеть целесообразность использования всей системы. Монитор с трубкой предназначен для демонстрации происходящего у вас перед калиткой, а трубка позволяет слышать и вести разговор с теми, кто у этой калитки стоит. В зависимости от стоимости и конструкции монитора на нем кроме кнопки открытия замка и управления камерой, могут быть:

1. кнопки записи изображения;
2. кнопки позволяющие программировать камеру;
3. включать подсветку пространства перед калиткой и прочее.

Дорогие мониторы способны осуществлять работу в связке с несколькими замками и панелями вызова, это очень удобно, если на территории большой усадьбы имеется несколько входов. Если вы приобретаете дорогой монитор, то не следует экономить и на панели вызова. Мощный динамик, подвижная камера с высоким разрешением и мощный корпус, защищающий устройство и от ударов, и от негативных воздействий окружающей среды, все это должно иметь место в хорошей вызывной панели. Также к качественным вызывным панелям можно подключать подсветку, мощный дополнительный динамик, который кроме всего прочего служит для отпугивания собак и коров, пожелавших подойти и «заминировать» пространство перед калиткой.

Подбираем инструменты и комплектующие – готовимся к монтажу системы

После того как основные компоненты системы подобраны и приобретены, можно приступать к подбору инструментов и проводить электрические коммуникации. Львиную долю этих коммуникаций составляют провода, которые и соединяют все элементы системы, обеспечивая ее работу. Проводка должна быть качественной с достаточным сечением и минимальным количеством соединительных элементов. Чтобы не ошибиться используйте разноцветную проводку, например желтый провод – для видео, синий – для звука, ну а красный – питание замка. Следует также позаботиться о безопасности электропроводки и предохранении ее от неблагоприятных воздействий окружающей среды.

Для монтажных работ нам также потребуется нехитрый инструмент. В принципе у хорошего хозяина в кладовой любой из этих инструментов легко можно обнаружить, поэтому проблем здесь не будет.

• Бокорезы и плоскогубцы;
• плоские и крестообразные отвертки разных размеров;
• паяльник с припоем;
• электродрель и сверла;
• вольтметр или мультиметр.

Подключаем электромеханическое запирающее устройство с видеодомофоном

После того как нам удалось собрать все необходимое, можно приступать к работе. Подключение домофона своими руками схематично выглядит следующим образом.

1. Монтируем вызывную панель непосредственно возле входа в калитку. Специалисты не рекомендуют устанавливать панель вызова на подвижные части калитки. Поскольку постоянное движение дверного полотна и вибрации, вызываемые открытием и закрытием двери, могут повредить устройство.
2. К вызывной панели необходимо подключить замок согласно указанной схеме.
3. Электромеханический замок нельзя запитать напрямую от бытовой электросети, поэтому подключаем его через блок питания 12 вольт.
4. Далее подключаем с помощью трех проводов монитор к вызывной панели. Первый провод – видео, второй – аудио, третий – питание.
5. Система должна запитываться так: монитор подключается напрямую к бытовой электросети. К ней же подключается и блок питания для замка и вызывной панели, вот собственно и все.

Несколько советов по ходу монтажа

В заключение хотелось бы отметить, что в сети Интернет немало информации о том, как подключить домофон самостоятельно. Читая данные статьи, возникает впечатление, что произвести монтаж подобной системы легко и просто. Однако, как и в любой работе при производстве монтажа каждого элемента существуют нюансы. Бывалые мастера дают нам ряд добрых советов на этот счет, давайте их рассмотрим.

• Не затягивайте винты вызывной панели до того как были осуществлены все настройки, не делайте двойную работу.
• Соединяйте панель вызова с электромеханическим замком двужильным кабелем.
• Не прокладывайте электропроводку вблизи мощных силовых кабелей, электроприборов рассчитанных на высокое напряжение и прочего. Это может создать проблемы в работе электронных приборов.
• В процессе работы строго следуйте инструкции, если возникла необходимость отступить от нее, посоветуйтесь со специалистами.

методов с электрозамком

Системы контроля и управления доступом являются важной частью обеспечения безопасности и комфорта. Простая схема подключения видеодомофона позволяет установить устройство самостоятельно, сэкономив на монтажных работах. Модульная структура сложной конструкции упрощает выявление и устранение неисправностей. Ремонт доступен при наличии минимальных навыков работы с электроприборами. Однако есть вопросы, ответы на которые необходимо узнавать еще до покупки оборудования и начала монтажа.

Содержимое

1. Особенности на выбор
2. Часть оборудования
3. Вызывная панель
4. Считыватель с контроллером
5. Видеокамера
6. Дисплейные устройства
7. Блоки питания
8. Замки
9. Этапы установки
10. Особенности работы в многоквартирный дом
11. Установка в частном доме

Особенности выбора

При выборе видеодомофона обращают внимание на качество изображения и дополнительные функции

Решив установить домофон, изучают функционал всех представленных на рынке устройств и особенности их эксплуатации.

Современные модели имеют множество функций, за каждое дополнительное свойство придется доплачивать.

Основные возможности видеодомофонов:

• аудиосвязь между вызывным устройством и основным блоком;
• визуальное отображение обстановки перед вызывающим устройством на мониторе или телевизоре;
• открывание дверей запрограммированными ключами;
• дистанционное управление замками;
• контроль обстановки в районе двери по команде с основного блока, т.е. использование переговорного устройства в режиме видеокамеры;

Вы можете приобрести оборудование, с которым звук и видео выполняются на регистраторе в ручном режиме управления или по команде от датчика движения.

Помимо сохранения потокового видео используйте функцию фотографирования. В этом случае качество изображения намного лучше, что может понадобиться при идентификации злоумышленника, пытавшегося проникнуть в дом, или вандала, уничтожившего имущество.

Функция автоответчика позволит узнать цель визита посетителей, пришедших в отсутствие хозяев.

Некоторые видеодомофоны могут использоваться в комплексе охранных систем. Для этого используется возможность подключения охранных датчиков. Например, в случае взлома или несанкционированного вскрытия ворот частного дома устройство подаст сигнал «тревоги» и автоматически включит видео- и аудиозапись происходящего в районе входной двери. При этом можно включить режим «записи» для всех видеокамер в доме.

Современные устройства могут передавать сигнал на мобильные устройства — телефоны (планшеты) по сети Wi-Fi или мобильным сетям операторов связи. Также с помощью мобильного телефона можно управлять замком входной двери.

Беспроводной видеодомофон с радиоканалом

При выборе учитываются состояние квартиры или дома, качество ремонта и возможность проведения проводов. Если ремонт завершен, используйте изделия с радиоканалом передачи данных.

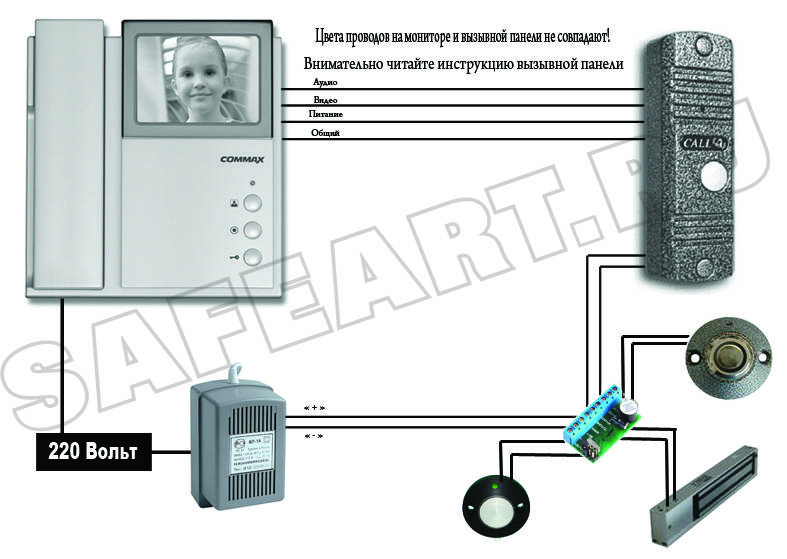

Схема подключения домофона с электромеханическим замком в частном доме с радиочастотной передачей сигнала может быть использована, когда прокладка соединительных проводов невозможна — на подходе к вызывной панели уложена плитка или асфальт, залиты бетонные дорожки .

При выборе беспроводных моделей учитывайте, что вызывная панель будет работать от батареек, которые в холодное время года придется регулярно вынимать для подзарядки. Чаще используется запасной набор элементов.

Схема построения сети может быть аналоговой или цифровой. Важно знать тип системы, от этого зависит, как подключить видеодомофон в квартире.

В первом случае проводка по квартирам будет координатной, т.е. к каждому абоненту подключается отдельный сигнальный провод и один общий провод на 10 квартир. В цифровых сетях сигналы кодируются и передаются по одной витой паре.

При выборе модели домофона учитываются особенности объекта, наличие ранее установленного оборудования, возможность проведения проводов, необходимые дополнительные функции, наличие знаний для самостоятельной установки и настройки.

Часть оборудования

В комплект оборудования для работы видеодомофона входят:

• вызывная панель — индивидуальный или общий вход;
• видеокамера встроенная в панель или переносная;
• контроллер со считывателем — встроенный в панель или в отдельном корпусе;
• комплект электронных ключей;
• Блок питания;
• электромагнитный или электромеханический замок с контроллером;
• провода для коммутационных аппаратов.

Комплектация выбирается в зависимости от особенностей дома (квартиры), решаемых задач.

Вызывная панель

Разновидности вызывных панелей

Вызывное устройство – обязательный элемент системы, состоящий из корпуса, электронной платы, микрофона, кнопки вызова и громкоговорителя. Дополнительно в панель можно встроить считыватель электронных ключей и видеокамеру.

Вариант вызывной панели без считывателя более надежно выполняет охранные функции — злоумышленник никаким образом не сможет открыть дверь, даже украв или изготовив поддельный ключ. При этом хозяин, забыв ключ от дома, не сможет попасть внутрь. Такие модели подходят для многоэтажных домов, когда дверь в подъезд может открыть кто-то из соседей.

Возможность установки нескольких панелей в разных местах для работы с одним монитором позволяет совмещать устройства на входе в подъезд и в квартиру — хозяин может видеть звонящего прямо у двери квартиры. Кроме того, общие вызывные панели оборудованы клавиатурой для вызова любой из квартир.

Рекомендуется приобретать панели и мониторы одного производителя. Это облегчает понимание схемы подключения, сигналы всех устройств согласованы по форме, частоте, амплитуде. Всегда необходимо уточнять совместимость оборудования разных фирм.

Считыватель с контроллером

Считыватель

Контроллеры используются для управления дверными замками. Они могут быть встроены в панель или замок. Иногда выбирают устройство управления, выполненное в отдельном корпусе.

Если у пользователя уже есть электронные ключи от работы или другой квартиры (дома), есть смысл купить совместимое оборудование для нового домофона.

В этом случае используется один «универсальный» ключ доступа. Пожалуйста, проверьте информацию о совместимости заранее.

Ключи делятся на несколько классов:

• Резистивный, наименее взломостойкий вариант. Распознавание происходит, если номинал впаянного в ключ резистора соответствует параметру, установленному при программировании. Замок легко открыть, перебрав штатные резисторы. Вариант подходит для подъездного домофона и совершенно не защитит квартиру.
• Touch Memory представляет собой микросхему с написанным на ней кодом. Ключи работают с разными форматами сигналов, которые условно названы: Даллас, Цифрал, Метаком, по именам основных производителей. При покупке уточняйте совместимость.
• Бесконтактные RFID-устройства делятся на Proximity с радиусом действия 10-15 см и Vicinity с рабочим радиусом до 1 м. Модели Proximity, в свою очередь, подразделяются на форматы EM-Marin, HID, MIFARE — информация понадобится для приобретения запасных ключей в случае утери. Второй вариант не используется в стандартной комплектации домофонов, поэтому при необходимости приобретается подходящий считыватель.

Остальные колючие варианты — магнитные, ферритовые и оптические — можно найти только на очень старом оборудовании; современные производители их не используют.

Видеокамера

Камера

Видеокамеры, встроенные в вызывную панель, имеют углы обзора до 90° в вертикальной плоскости и до 120° в горизонтальной плоскости. Этого достаточно, чтобы увидеть человека, стоящего на расстоянии около метр от двери.

Встроенные видеоисточники защищены от вандалов, но могут быть закрыты пальцем или любым другим предметом, который не позволит посетителю увидеть вас.

Если дверь с домофоном является единственным препятствием для входа, лучше установить дополнительную дистанционную камеру. Его можно разместить на недосягаемой для удара высоте. Удаление камеры на 3-5 метров от двери позволит контролировать большую территорию, что немаловажно для охранных функций.

Выберите цветную или черно-белую камеру в зависимости от условий эксплуатации. Цветной вариант более требователен к освещенности места съемки – в сумерках и ночью для получения качественной картинки требуется дополнительное освещение. При этом прибор позволяет точно узнать важные детали, например, цвет одежды. Иногда это требуется, чтобы найти злоумышленника. Черно-белая подсветка модели требуется только в безлунные ночи и в полной темноте. Даже при освещении территории уличным фонарем качество изображения остается приемлемым для того, чтобы распознать знакомого хозяину дома посетителя.

Цены на монохромные и цветные камеры немного отличаются.

Устройства отображения

Монитор видеодомофона

Сигнал вызова с панели выводится на центральный блок системы — монитор. Он интегрирован в единый корпус с платой управления, сюда же подключается телефонная трубка. В общий корпус с монитором может быть встроен микрофон или динамик. Выбор зависит от личных предпочтений.

Наибольшее распространение получили видеодомофоны компаний:

• Commax, Южная Корея;
• Соколиный глаз, Китай;
• Тантос, Канада;
• Коком, Южная Корея;
• Визит, Россия.

В ассортименте каждого производителя есть оборудование разной функциональности, которое выбирается исходя из поставленных задач.

Диагональ экрана начинается от 3 дюймов, оптимальный размер 8-10 дюймов.

Иногда удобно использовать телевизор в качестве экрана. Некоторые модели допускают такое подключение.

Блоки питания

Некоторые части видеодомофона расположены на открытом пространстве, где напряжение до 36В считается безопасным. Исходя из требований руководящих документов, большинству моделей для работы потребуется постоянное напряжение 12 или 24В.

Преобразователи мощности могут быть встроены в блок монитора или изготовлены в отдельном корпусе.

Для бесперебойной работы рекомендуется использовать резервный источник питания с перезаряжаемой батареей. Это позволит использовать видеодомофон во время отключения электроэнергии. Кроме того, при отключении сети некоторые виды замков открывают двери, что недопустимо в загородной недвижимости.

Замки

Электромеханический замок

В сочетании с видеодомофоном используются специальные замки, которыми можно управлять с помощью кнопок на центральном блоке, либо открывать электронными ключами с вызывной панели.

Электромеханические замки внешне похожи на обычные замки, но в корпус встроена электромагнитная катушка. В режиме ожидания замок не потребляет электроэнергию; открывается перемещением штока с язычком замка, который втягивается катушкой по команде контроллера. В случае отключения электроэнергии открытие производится обычным ключом.

Некоторые модели электромеханических замков закрываются при подаче напряжения и открываются при его снятии. Режим редко поддерживается популярными моделями домофонов, поэтому при покупке замка обращают внимание на принцип работы запирающего устройства.

Электромагнитные замки состоят из катушки электромагнита и ответной части — металлической пластины. Катушка постоянно находится под напряжением и притягивает дверь к косяку. Когда контроллер отключает питание на несколько секунд, напряжение снимается, магнит перестает работать, дверь открывается.

Электромагнитные замки больше подходят для входных дверей, открытие которых не сильно повлияет на безопасность одиночной квартиры. установлен.

Этапы установки

Последовательность подключения видеодомофона может быть различной при установке в многоквартирном доме или в частной собственности.

Особенности работы в многоквартирном доме

В подъездах чаще всего уже реализована схема домофона с электромагнитным замком.

Последовательность:

1. Узнают тип схемы подключения по квартирам (координатная или цифровая), модель устройства и совместимость с видеодомофонами в продаже.
2. Приобретают подходящее оборудование, если есть такая необходимость, приобретают интерфейсный блок.
3. Изучите схему подключения дополнительных устройств в существующей системе. В некоторых случаях вмешательство в существующую проводку не требуется.
4. При невозможности обойтись без вскрытия оборудования, установленного в подъезде, работа согласовывается с управляющей компанией или вызывается техник компании, эксплуатирующей домофон. Самостоятельно производить переключение не рекомендуется – возможные сбои в работе системы могут коснуться всех жителей подъезда.
5. Оборудование смонтировано внутри квартиры, проведены необходимые коммутации.

Работа заканчивается проверкой работоспособности всего комплекса: монитор, дверная станция, электромагнитный замок.

Установка в частном доме

Установка видеодомофона в частном доме проще — прокладку проводов можно производить по любому удобному пути. Вам не нужно разрешение, чтобы подключить все провода самостоятельно.

Параллельная прокладка сигнальных проводов видеодомофона и сети 220В не допускается ближе 15 см.

Алгоритм работы:

1. Выбирают понравившуюся технику, которая по своим возможностям соответствует пожеланиям владельца.
2. Изучите схему подключения видеодомофона, на которой указано, как подключать кабели.
3. Установите внутренний монитор. Расстояние от пола выбирают около 1,5 м – так удобнее пользоваться всем членам семьи. При необходимости устанавливается дополнительный блок питания.
4. Установите вызывную панель на стену или на ограждение рядом с дверью. Устанавливать устройство на подвижные части распашной или раздвижной двери нельзя – вибрация заставит картинку прыгать, а крепление проводов постепенно ослабнет и неисправность придется выявлять и устранять.
5. Заземление металлических конструкций — наведенные и блуждающие токи могут достигать значений, опасных для целостности электронных цепей.
6. Проложить провода между монитором и видеопанелью. Заглубляются в землю на 0,7–1 м; для защиты от повреждений используется трубка из ПВХ. По стенам кабель уводят в гофре.
7. Установите электрический замок в соответствии с прилагаемой инструкцией. Переход к подвижной части двери выполнен в гибком вкладыше, что убережет провод от обрыва и зажатия при закрывании полотна.
8. Как соединить отдельные элементы указывает схема домофона и электрозамка.

Если установка схем вызывной панели видеодомофона, монитора и замка выполнена правильно, система должна работать без дополнительных настроек.

На последнем этапе по инструкции проводится окончательная регулировка. Регулируйте яркость экрана, углы поворота и наклона внешней камеры. Потратьте время, чтобы установить время работы замка, которое можно регулировать. Добиться плавного закрывания двери и срабатывания запорного механизма.

Видеодомофон – надежное и современное устройство, помогающее обеспечить комфорт и безопасность жителей многоквартирных и частных домов. Установить оборудование несложно своими руками. Точное соблюдение указаний из паспорта изделия сделает работу домофона безотказной и долгосрочной.

Домофоны для IP-систем — Kintronics

Домофоны для контроля доступа к дверям

IP-домофон представляет собой устройство, обеспечивающее двустороннюю аудиосвязь с центральным пунктом. Он имеет возможность контролировать посетителей.

Программное обеспечение для управления внутренней связью используется для управления многими переговорными устройствами. Например, человек за компьютером может управлять входом в дверь или разговаривать с каждым классом в школе.

Существует несколько типов IP-домофонов. Некоторые домофоны включают видео, чтобы вы могли видеть другого человека.

Домофоны контролируют доступ к дверям . Сетевые IP-интеркомы могут подключаться к центральному диспетчеру безопасности. Квартирный домофон подключается ко всем жильцам для контроля посетителей.

Kintronics предлагает широкий выбор систем внутренней связи, от простых аудиоустройств до передовых систем, которые включают интеграцию с системами контроля доступа и IP-камерами.

Выберите модель домофона | Узнайте, как работают IP-домофоны | Руководство покупателя внутренней связи

Модели внутренней связи

Существует три типа внутренней связи.

IP-аудиопереговорные устройства

IP-переговорные устройства с подключением к сети

Видеопереговорные устройства

Переговорные устройства с видео

Квартирные переговорные устройства

Эти IP-видеодомофоны подключаются к вашему смартфону

IP-переговорные устройства, подключенные к сети

TVIP-IntercomPA 0003

IP интерком Включает вызов кнопку и открывание двери и подключается непосредственно к сети. Он питается от PoE, что делает его очень простым в установке.

Программное обеспечение Talkmaster обеспечивает уведомление дверного звонка (кнопка вызова), двустороннюю аудиосвязь, интеграцию с IP-камерами и открытие двери.

Доступны версии для внутреннего и наружного применения.

Эти IP-домофоны лучше всего использовать для связи с другими подразделениями вашей организации или для контроля входа в дверь.

Особенности IP-интеркомов включают

• IP-интеркомы могут подключаться к одному или нескольким центральным командным пунктам.
• Эти домофоны можно использовать для контроля доступа к нескольким дверям.
• Домофоны включают кнопку вызова и реле открытия двери, которое может управлять электрозамком
• Очень просты в установке, так как используют вашу сетевую инфраструктуру.
• Они очень гибкие, обеспечивают превосходную производительность и легко масштабируются.
• Выберите модель, которая подключается напрямую к IP-камере, к вашей сети или даже к вашему смартфону. безопасность
• Поквартирный домофон обеспечивает связь многоквартирных домов с помощью их мобильных устройств

Программное обеспечение IP-интеркома

Сетевые IP-интеркомы управляются с помощью программного обеспечения Talkmaster, которое работает на вашем ПК с ОС Windows. Множественными интеркомами можно управлять с одной или нескольких из этих станций управления. Узнайте больше о программном обеспечении Talkmaster…

Видеодомофоны для контроля доступа к дверям

Существует два типа видеодомофонов, которые используются, когда есть одно место для управления дверью. Например, охранник или швейцар контролирует дверь. Первый включает встроенную камеру, второй использует отдельную IP-камеру.

Домофон третьего типа используется для квартир и многоквартирных домов. Это позволяет посетителю связаться с кем-либо в учреждении.

IP Intercom

Эти видеодомофоны представляют собой двусторонние аудиоустройства со встроенными камерами. Они подключаются к сети и питаются с помощью PoE (Power over Ethernet).

Эти улучшенные домофоны обеспечивают дополнительную безопасность, позволяя видеть человека у двери. Они связываются с приложением на вашем смартфоне или с ПК, на котором установлено программное обеспечение VMS. TID-600R совместим с телефонами SIP VoIP и программным обеспечением для управления IP-камерами WAVE.

Внутренняя камера Intercam70 и наружная камера Intercam50 управляются программным обеспечением Intercom на вашем компьютере с Windows и позволяют вам использовать свой смартфон, чтобы видеть человека и разговаривать с ним.

Узнайте больше о видеодомофонах…

Интеркомы, подключенные к IP-камерам

Интеркомы, подключенные к IP-камерам

TVIP-IntercomV

Описание продукта

Интерком с кнопкой вызова подключается непосредственно к IP-камере, поддерживающей двустороннюю аудиосвязь. Это позволяет просматривать людей у ​​двери. Включает интерфейсный блок для камеры и интеркома; все питается от PoE.

Доступны версии для внутреннего и наружного применения. На интеркомы отвечают с помощью клиента программного обеспечения для управления видео IP-камеры, поэтому вам необходимо выбрать совместимое программное обеспечение для управления видео.

Свяжитесь с нами для выбора подходящих считывателей дверных замков или электрических замков с реле, совместимых камер и программного обеспечения.

Домофон, подключенный к камере, лучше всего использовать для управления одной дверью

Программное обеспечение для домофонов, подключенных к IP-камерам

Для интеркомов, подключенных к IP-камерам, требуется программное обеспечение для управления видео, поддерживающее двустороннюю аудиосвязь. Узнать больше…

Квартирный видеодомофон, предназначенный для использования с мобильными устройствами

Квартирный домофон

Описание продукта: TruView-Touch7

Выберите многопользовательскую переговорную станцию, которая обменивается данными с вашим мобильным устройством, смартфоном или телефоном VoIP. Панель внутренней связи TruView-Touch позволяет очень легко открыть дверь вестибюля из любого места. Приложение на вашем мобильном устройстве может использовать сеть Wi-Fi или систему сотовой связи для связи с домофонами.

Подробнее о квартирных домофонах…

Как работают IP-интеркомы – Схема систем

Эти интеркомы подключаются к сети. Они взаимодействуют с IP-камерами и дверными IP-считывателями контроля доступа. Большинство домофонов питаются через Ethernet (PoE) и управляются с помощью программного обеспечения для внутренней связи или программного обеспечения для управления видео, которое обеспечивает простое управление дверью, а также запись видео.

Схема интеграции IP-интеркома

Электрические дверные замки

Для управления дверью требуются электрические защелки или магнитные замки. На выбор электрические защелки или магнитные замки (maglocks). Во многих случаях лучше использовать электрические защелки, потому что они остаются запертыми даже при отключении питания. Маглоки используются в особых ситуациях, например, когда невозможно использовать электрическую защелку или когда вы хотите контролировать доступ с двух сторон.

Электрические защелки

Защелка заменяет фиксированную ответную планку в стандартном замке. Эта защелка с электрозащелкой позволяет двери закрываться и защелкиваться так же, как с фиксированной защелкой. Чтобы выйти из охраняемой зоны, дверь можно открыть с помощью ручки или уровня.

Магнитный замок

Магнитные замки используются, когда нельзя использовать электрические защелки. Они также используются в зонах повышенной безопасности, где необходимо следить за передвижением людей. Поскольку люди должны использовать свои карты доступа в обоих направлениях, вы можете отслеживать, кто входит и выходит из защищенной зоны. Маглоки следует использовать с осторожностью, потому что они не позволяют людям покинуть территорию, а также войти в нее. Обычно требуются специальные механизмы выхода, чтобы люди могли выйти в чрезвычайных ситуациях.

Kintronics предлагает комплексные интегрированные решения, включающие системы IP-камер, программное обеспечение для управления видео, IP-считыватели для контроля доступа к дверям, программное обеспечение для контроля доступа к дверям, электрические замки и полностью интегрированные видеодомофоны. Все подключается к сети, что делает установку очень простой.

Справочник покупателя IP-интеркомов

Какой интерком лучше для вас? Вот плюсы и минусы.

Эти новые системы внутренней связи подключаются непосредственно к сети или интегрируются с IP-камерами. Работающие от PoE, они очень просты в установке. Они особенно хороши для организаций с несколькими зданиями, поскольку они подключаются везде, где есть сеть. Они также открывают электрический замок (с дополнительным реле) или новейшие считыватели контроля доступа к дверям IP, создавая полную систему управления дверями. Видеосистема контроля доступа к дверям обеспечивает полный контроль над окружающей средой. Авторизованные люди могут получить доступ, используя свои учетные данные или даже биометрические данные, в то время как посетители могут контролироваться на предмет контролируемого входа. Эти полные системы повышают вашу полную безопасность, обеспечивая безопасную среду в этом нестабильном мире.

Когда кто-то подходит к двери, посетитель может нажать кнопку вызова, которая оповещает человека за компьютером. Контролер может поговорить с посетителем и принять решение о допуске или отказе. Вот обзор различных доступных систем.

TVIP-IntercomPA:

Подключается к сети и обеспечивает двустороннее аудио. Он подключается к электрическому замку или дверному IP-считывателю контроля доступа. Система использует программное обеспечение внутренней связи Talkmaster на вашем компьютере с ОС Windows, чтобы обеспечить уведомление и двустороннюю аудиосвязь, а также дистанционное открывание двери. Домофон подключается напрямую к сети и может быть частью центральной системы аварийного оповещения. Взгляните на наши сетевые системы громкой связи, чтобы узнать больше о пейджинговых системах. Эта система не обеспечивает такой защиты, как те, которые используют видео.

Их лучше всего использовать, когда у вас есть другие камеры видеонаблюдения, которые смотрят на дверь.

TVIP-IntercomV:

Этот интерком интегрируется с IP-камерой. Он включает в себя простые в использовании соединения CAT5 между интерфейсным блоком и панелью внутренней связи, а также IP-камерой. Провода от интерфейсной коробки со штекерами 3,5 мм подключаются непосредственно к разъемам аудиовхода и аудиовыхода IP-камеры. Питание подается через PoE и питает как камеру, так и внутреннюю связь с одной точкой подключения, что упрощает установку системы. Его можно легко интегрировать с IP-считывателем контроля доступа к дверям, обеспечивая как автоматическое, так и ручное управление всеми вашими дверями. Систему можно контролировать и контролировать с помощью проводника Windows, но для уведомления дверного звонка требуется программное обеспечение для управления видео (VMS). Когда эти системы используются с IP-камерой, наблюдающей за дверным проемом, они обеспечивают большую безопасность, позволяя вам просматривать и идентифицировать посетителей. Цена внутренней связи начинается с 375 долларов, но затем вам нужно добавить камеру (которая поддерживает двустороннюю аудиосвязь и ввод-вывод) и может стоить более 500 долларов.

Их лучше всего использовать, когда вам нужно интегрировать интерком с программным обеспечением для управления видео. Это также позволяет просматривать большие области вокруг двери. Он может обеспечить лучшую ситуационную осведомленность, чем домофон со встроенной камерой.

Видеодомофон InterCAM:

Эти IP-домофоны включают видео. Его можно использовать с мобильным устройством или смартфоном, и он позволяет контролировать дверь из любого места. Он использует телефонное соединение, а также связь через облако с вашим смартфоном.

Этот IP-домофон лучше всего использовать, когда вам нужно открыть дверь со смартфона или других мобильных устройств. Он работает с устройствами iPhone и Android.

TruView-Touch:

Эта мультиарендная система внутренней связи предназначена для использования в крупных организациях с большим количеством арендаторов. Это беспроводная система, разработанная для многоквартирных домов, больших зданий или кампусов и обменивающаяся данными со смартфонами.

Сенсорная панель переговорного устройства позволяет связаться с любым человеком или отделом в организации. Это полноценная система со встроенной камерой, чтобы вы могли видеть, кто стоит у двери.

Квартирный домофон подключается к смартфонам

It
позволяет каждому человеку использовать приложение для смартфона, iPad, Android и другие
мобильные устройства для ответа на звонок с домофона квартиры в холле. Нет
Независимо от того, где вы находитесь в мире, вы можете открыть дверь.

Этот домофон лучше всего использовать в многоквартирных помещениях, когда вам нужно открыть дверь с помощью мобильного устройства и вы хотите видеть лицо человека.

Подробнее о квартирных домофонах…

ПО для управления видео для интеркомов

TVIP-IntercomV интегрируется с ПО для управления видео (VMS). Программное обеспечение для управления видео предоставляет полную интегрированную систему защиты и безопасности. Он издает звуковой сигнал всякий раз, когда посетитель нажимает кнопку вызова, а затем позволяет вам просматривать его и разговаривать с ним. Затем вы можете открыть дверь. Программное обеспечение VMS можно использовать с блоком TVIP-IntercomV. Его можно использовать на нескольких компьютерах, а также позволяет записывать видео, обеспечивая полное наблюдение и безопасность. Узнайте больше о VMS для IP-камер.

Ресурсы для IP-интеркомов

Следующие ресурсы помогут вам понять технологию. Свяжитесь с нами для помощи с вашей системой. Наши инженеры позаботятся о том, чтобы вы получили именно ту систему, которая вам нужна.

Технические статьи и рекомендации по применению

Сравнение квартирных систем внутренней связи
В настоящее время все еще используется множество аналоговых систем внутренней связи. Новейшие домофоны включают в себя большие сенсорные дисплеи и связывают сотовую сеть со смартфоном человека в квартире. Система использует сотовую связь, поэтому вы можете связаться с человеком, где бы он ни находился.

Сравнение IP-интеркомов
IP-интеркомы можно использовать для уведомления о том, что кто-то находится у двери, или для обеспечения связи между несколькими местами (например, классными комнатами) и центральным офисом. Вот сравнение различных доступных систем.

Как интерком взаимодействует с вашим смартфоном
IP-системы внутренней связи могут использовать локальные серверы внутренней связи, а также удаленные облачные серверы для обеспечения канала связи между внутренней связью и смартфоном. Вот как работают новейшие IP-домофоны.

Пейджинг и PA по IP
Возможно, вы слышали о передаче голоса по IP или VoIP, но теперь это пейджинг по IP. Эта новая система громкой связи обеспечивает голосовую связь и внутреннюю связь по сети. Но как все это работает? В этой статье описывается, как работает эта технология.

Справочник покупателя по IP-домофонам
Интерком можно использовать для ручного управления дверью. Его можно использовать с IP-камерой, чтобы вы могли говорить и видеть, кто стоит у двери. Какой домофон лучше для вас? Вот плюсы и минусы.

Информационный бюллетень Kintronics Technology Notes:

Взгляните на пример нашего информационного бюллетеня, и если вы хотите, чтобы он был автоматически отправлен вам, просто заполните форму.

Технический документ:

Как создать полную систему защиты и безопасности. В этом техническом документе описывается, как сделать ваш мир безопаснее за счет интеграции систем IP-камер, контроля доступа и систем аварийного оповещения.
