DORMA TS 77 Доводчик

Артикул:200498

Бренд:DORMA

К сравнению

В избранное

Написать отзыв

Гарантия:12

Производитель:DORMA

Вес:0 кг

Страна производства:Германия

Все характеристики

Silver colored

wite (белый)

Коричневый

Золотой

Осталось несколько штук

Осталась 1 шт.

Осталась 1 шт.

Предзаказ

2 100 ₽

Описание

Характеристики

Отзывы

Доводчик двери Dorma TS 77 EN 3 подходит для установки на легкие металлические, деревянные или пластиковые дверные полотна с шириной не более 0,95 метра. Масса двери до 120 кг, если ее ширина не превышает 90 см. Использование доводчика позволяет избежать раздражающих хлопков двери, сквозняков. Также мягкое закрытие дверного полотна продлевает срок службы замков и дверной фурнитуры.

Преимущества доводчика Dorma TS 77

• Удобная установка. Можно установить на рамку двери или на саму дверь.




• Настройка в плавности закрытия двух зонах. Отдельно регулируется скорость начального закрытия со 180 до 20° и дозакрытия дверного полотна от 20 до 0°.




• Качество. Компания Дорма известна с 1908 года. На предприятиях организован многоуровневый контроль качества ISO 9001.




• Широкий угол открытия до 180°.




• Испытан при температуре до -25 °C.




• Разборный рычаг. Если нужно держать дверь открытой, можно быстро отключить рычаг без использования инструментов.

Видеоролик о работе рычага Дорма.

Особенности Dorma TS 77

Эта модель поставляется в трех размерах: EN 2, EN 3 и EN 4. Различаются они допустимой шириной дверного полотна до 850 мм, 950 мм и 1100 мм.

При монтаже доводчика на двери, открывающейся наружу, его можно поставить внутри помещения с помощью дополнительного кронштейна. Такой способ установки снижает опасность вандализма. Чтобы повредить устройство, нужно сначала проникнуть внутри помещения.

Металлические части покрыты качественной антикоррозийной краской, что продлевает срок эксплуатации.

Угол открытия составляет 180°, но все равно лучше установить ограничитель двери, чтобы избежать повышенного износа шарнира и рычага.

Руководство по эксплуатации Dorma TS 77 можно скачать по этой ссылке.

Аналоги и замены

Аналогичный Дорма TS 77 по характеристикам доводчик, только более универсальный — TS 68. При установке на более широкие дверные полотна лучше использовать модель Dorma TS Profil. Он имеет ограничение по ширине 1250 мм.

При установке в неотапливаемых помещениях и уличных калитках лучше подойдут российские пневматические доводчики. Производители заявляют о возможности их работы при -50 °C.

Купить в Москве доводчик для двери Dorma TS 77 в розницу и оптом можно в интернет-магазине Техническая лаборатория.

Технические характеристики

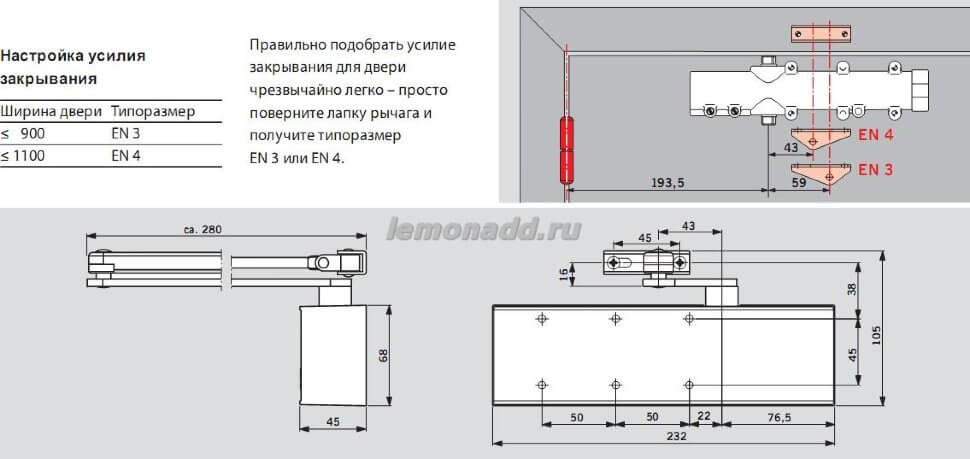

• Ширина двери, м: до 0,85 — размер 2, 0. 95 — размер 3, 1,1 — размер 4




• Угол открытия, °: 180




• Регулировка скорости закрытия: две зоны




• Минимальная температура эксплуатации, °C: -25

Гарантия

12

Производитель

DORMA

Страна производства

Германия

Диапазон рабочих температур, C

-25…+40

Варианты исполнения

Серебристый, темно-коричневый, золото, белый

общий рейтинг

Категории: Доводчики Dorma

CISA 06511.00.0 Контактная пара

Артикул:1.06511.00.0

Производитель:CISA

Вес:0 кг

Страна производства:Италия

2 100 ₽

Sarmatt SR-N200F36IRH камера видеонаблюдения

Артикул:106578

Стандарт видеосигнала:AHD, TVI, CVI

Производитель:Sarmatt

Тип корпуса:Уличный (Bulet)

Место установки:На улице

2 100 ₽

Atis MS-280LED Электромагнитный замок на 280 кг. (EM-280)

Артикул:200778

Производитель:Atis

Сила удержания,кг:280

Цвет корпуса:Серебро

Напряжение питания:12В

2 100 ₽

CISA 06510.10.0 контактная пара

Артикул:1.06510.10.0

Производитель:CISA

2 100 ₽

CISA 0E302.07.0.0000.С5 цилиндр

Артикул:107601

Производитель:CISA

Тип цилиндра :Ключ-вертушка

Тип корпуса цилиндра:Евроцилиндр

Типоразмер цилиндра:80 (30+10+40) 35/45

2 100 ₽

Полис 120И Электромеханический замок Витек

Артикул:101993

Производитель:ВИТЕК

Тип замка:Электромеханический

Исполнение замка:Нормально открытый

Страна производства:Россия

2 100 ₽

Smartec ST-SL142NC Электромеханическая защелка

Артикул:110446

Производитель:Smartec

Тип замка:Электрозащёлка

Исполнение замка:Нормально закрытый

Тип корпуса:Врезной

2 100 ₽

VIRO б/лп Пост. 7755.70 ЭМЗ

Артикул:26872

Производитель:VIRO

Тип замка:Электрозащёлка

Исполнение замка:Нормально закрытый

Тип корпуса:Врезной

2 100 ₽

ML-180A

Артикул:AT-02368

Производитель:AccordTec

Сила удержания,кг:180

Цвет корпуса:Серебро

Напряжение питания:12В

2 055 ₽

Promix-SM101.00 (Шериф-1 Лайт НО)

Артикул:200301

Производитель:ПРОМИКС

Тип замка:Ригельный

Исполнение замка:Нормально открытый

Страна производства:Китай

2 250 ₽

Есть видео

Matrix-IIK Автономный контроллер со встроенным RFID считывателем 125KHz IronLogic (Matrix-II мод. E К)

Артикул:200183

Производитель:IronLogic

Встроенный считыватель:Да

Подключение к сети:нет (автономный)

Страна производства:Россия

от 2 550 ₽

Matrix-II EH считыватель бесконтактных карт доступа IronLogic

Артикул:200209

Производитель:IronLogic

Вес:0 кг

Страна производства:Россия

3 020 ₽

TS-77 EN4 Dorma Доводчик для установки на легкие металлические, деревянные или пластиковые двери

Артикул:200499

Гарантия:24

Производитель:DORMA

Вес:1 кг

Страна производства:Германия

2 200 ₽

J-Lock JDC-S45 дверной доводчик для легких дверей

Артикул:200531

Производитель:J-Lock

Вес:0 кг

Страна производства:Китай

1 000 ₽

Есть видео

БУЗ — блок управления замком

Артикул:104283

Производитель:Atis

Вес:0. 05 кг

500 ₽

Есть видео

J-Lock JL-10P Замок электромеханический

Артикул:102838

Производитель:J-Lock

Тип замка:Электромеханический

Тип корпуса:Накладной

Вес:0.5 кг

1 500 ₽

Установка дверного доводчика

Установка дверного доводчика

Выбираем и устанавливаем дверной доводчик

На написание этой статьи меня сподвигли почти личные мотивы.
На моем подъезде, в месте с домофоном, был установлен китайский доводчик, который отважно отработал один год.
Дверь-то он доводил, но придерживать отказывался — хлопала, как в бункере, приводя в радостное состояние жильцов первого этажа. Регулироваться он отказался.
Следующий доводчик был лучше качеством, но не соответствовал двери. Если не подтолкнуть, то закрыть ее у доводчика сил не хватало.

К сожалению это говорит о том, что даже при установке доводчика силами производителя двери, не гарантируется корректная и долговечная работа этого устройства.
Достаточно часто доводчики приобретаются и устанавливаются не квалифицированными мастерами, а самими же пользователями, что так же способствует вышеописанным проблемам.
А инструкции по установке почему-то читать не принято.

Примечание: в данной статье буду рассматривать только недорогие доводчики, так как именно такие и стоят на большинстве дверей.
Для примера буду приводить доводчик Dorma TS-68, опять же, как один из самых массовых.

И так…

Как нельзя выбирать доводчик.

«Мне нужен такой не большой доводчик — у меня дверь легко ходит».
Эту фразу произносит каждый второй покупатель.
Но легкость открывания-закрывания двери подразумевается.
Если присутствуют затирания полотна двери о коробку, тугой ход петель, то эти неисправности нужно устранить.
Выбор доводчика с бОльшим усилием закрывания, как правило, не решит проблемы.
К тому же неисправность может прогрессировать.
И выбор доводчика, исходя из его физических размеров и цены, в корне неправильный.

А как правильно? Читаем дальше.

Принцип работы и функции доводчика.

Усилие пружины  доводчика (еще называют размером доводчика) обозначается, согласно Европейским Нормам (EN), индексом от 1 до 7 (EN1…EN7). Регулировка осуществляется смещением доводчика относительно петель или поворотом узла крепления рычага.

Скорость закрывания у большинства доводчиков регулируется двумя винтовыми клапанами в пределах 180-15°  и  15-0°.
Примечание: очень часто путают регулировку скорости закрывания с регулировкой мощности пружины.
При любой скорости закрывания, мощность пружины не меняется.

Окончательный захлоп (прихлоп) — это ускорение движения двери непосредственно перед закрытием, для преодоления сопротивления воздуха, резиновых уплотнителей или защелки замка.
Регулируется с помощью винтового клапана и/или регулировкой рычага.

У большинства доводчиков принцип действия одинаковый.
При открывании двери, через систему складного рычага усилие передается на зубчатое колесо, и через зубчатую рейку, приводит в поступательное движение поршень. Поршень сжимает пружину, в которой накапливается энергия для последующего закрытия двери.
Тело доводчика заполнено маслом. При сжатии пружины, масло перетекает через отверстие в поршне в противоположном направлении.
Когда дверь закрывается, то масло возвращается по возвратным каналам.
Каналы снабжены клапанами, при помощи которых можно регулировать скорость перетекания масла, и соответственно, скорость закрывания двери.

Выбираем дверной доводчик.

Основные параметры, по которым выбирают доводчик — это вес полотна двери и ее ширина.
Ниже приведена таблица, в которой, согласно стандарта EN1154, приведены максимальная масса и ширина дверного полотна для каждого размера доводчика.

Все величины приводятся исходя из стандартных условий установки.
Если высота двери более 2,5 м, есть условия сильного ветра и пр., следует выбрать доводчик бОльшего размера.
Если размер и масса двери близки к двум размерам доводчика, следует выбрать доводчик большей мощности.

Размер доводчика (например EN4), указанный на коробке, обозначает предельные значения его работы.
Но, как правило, он может работать и с более легкими дверями.
Например, доводчик Dorma TS-68 EN4, может принимать значения EN2,EN3 и EN4, которые зависят от положения доводчика на двери и способа установки лапки рычага. Т.е. он может быть установлен, как на деревянную дверь, так и легкую металлическую.
При выборе доводчика используют наибольший параметр. Например: масса двери 30 кг (EN2) и ширина 900 мм (EN3). В данном случае выбираем доводчик EN3.

Варианты установки дверного доводчика.

Что имеем в комплекте: сам доводчик, рычаг, крепеж, монтажную схему.

В зависимости от необходимого усилия пружины (EN1. ..EN7), возможны несколько положений доводчика, относительно петлевой части двери. Обратите внимание на то, что при этом угол открывания двери не одинаковый. У Dorma TS68 это 90 и 180 градусов.

ВНИМАНИЕ! Не используйте доводчик, как ограничитель открывания двери!
Для ограничения хода двери используйте дверные упоры.

Сам корпус доводчика может располагаться как на двери, так и на коробке. А так же на внешней или внутренней стороне двери.
Ниже на фото показана установка на коробку, изнутри помещения. Дверь открывается наружу.
Пример установки снаружи двери — далее.

Помните: не все доводчики рассчитаны на зимние условия эксплуатации.
Есть сомнения, тогда устанавливайте с внутренней стороны двери.

Инструкция по установке дверного доводчика.

В моем случае есть алюминиевая дверь со стеклом. Ориентировочный вес 50 кг и ширина 850 мм.
Выбираем схему установки для EN3, к тому же меня устраивает возможность открыть дверь на 180 градусов.
У большинства производителей монтажная схема сделана в натуральную величину, поэтому ее можно наложить на дверь и по ней делать разметку.
На монтажной схеме красными линиями обозначено: горизонтальной – верхний край двери, вертикальными – петлевой край двери.
Складываем схему по линии для выбранного способа установки.

Кусочками скотча крепим на дверь.

Керном отмечаем будущие отверстия.

Сверлим отверстия для корпуса доводчика и для лапки рычага.

Крепим корпус доводчика.
По монтажной схеме правильно соорентируйте доводчик.
Dorma TS68 располагается торцом с регулировочными винтами в сторону петель.

Разъединяем рычаг в колене на две половинки. Крепим лапку рычага. Помним, что лапка может устанавливаться в двух положениях. В нашем случае для EN3-EN4.

Крепим вторую половину рычага к доводчику.

Половинка рычага с лапкой также состоит из двух половинок, имеющих резьбовое соединение.
Вращая половинки, можем регулировать длину этой части рычага.

Рычаг может устанавливаться двумя способами: для дверей с защелками или без них.

1. На фото ниже, показана установка рычага для дверей БЕЗ защелки.
Регулируемая половинка устанавливается под углом примерно в 90 градусов к плоскости двери.
Должно получиться так, что дверь доводиться до своего штатного положения и все. И теперь докручиваем половинки еще на пару оборотов, сокращая длину рычага, для легкого прижима.
Защелкиваем половинки рычага.

2. На фото ниже показана установка рычага для дверей с защелкой.
В данном случае устанавливаем нерегулируемую часть рычага под углом в 90 градусов к плоскости двери.

Регулировка скорости закрывания доводчика и прихлопа.
На торце доводчика расположены два регулировочных винта, а рядом с ними, на приливе корпуса, обозначены цифры 1 и 2.

В нашем случае винтом «1» регулируется диапазон от 15 до 180 градусов, а винтом «2» от 0 до 15 градусов.
Начинаем с диапазона 15-180 градусов.
Открываем дверь на 90 или 180 градусов (в зависимости от способа монтажа) и отпускаем.
Винт «1» закручиваем для замедления или откручиваем для ускорения закрывания двери.

Винтом «2» регулируем прихлоп до уверенного срабатывания защелки двери.

Особо накручивать винты не надо. Изменения в скорости закрывания чувствуются даже при повороте винта на четверть оборота.

Обслуживание доводчика.

Не реже одного раза в год следует заменять смазку в шарнире соединения двух половинок рычага.
Если доводчик стоит на уличной двери, то обязательно проявятся сезонные колебания температур.
Зимой масло становится густым, а летом наоборот. Поэтому дважды в год (а если требуется, то и чаще) производят регулировку доводчика.

Неправильное использование дверного доводчика.

Неправильное использование, подразумевает не использование доводчика согласно предписаний производителя и состоит в следующем:
•   Если есть препятствие, мешающее нормальному передвижению двери. Например, подпирание дверного полотна камнями, деревянными клиньями, затирание полотна об пол и т.д.
•   Если осуществлен не надлежащий монтаж и/или регулировка.
•   Если сверх предписанных свойств правильного функционирования, ожидается чрезмерное высокое или низкое давление на дверь.
•   Если доводчик используется в отличных, чем закрывание двери, целях.
•   Если избранный размер доводчика не совпадает с рекомендацией производителя.

Ну и не забывайте, что доводчики надо периодически менять.
Если из доводчика стало подтекать масло, перестал придерживать дверь и регулировка не спасает, то его следует заменить!
Иначе пользоваться им становится не безопасно.

Рекомендую доводчики таких производителей, как:
DORMA (Германия)
GEZE (Германия)
ABLOY (Финляндия)
CISA (Италия)

Статья с форума dverizamki.org.

Полностраничная печать

%PDF-1.4
%
1 0 объект>
эндообъект
2 0 объект>
эндообъект
3 0 объект
>эндобж

4 0 объект поток
Acrobat Elements 7. 0 (Windows)2007-07-31T10:05:43-07:00PScript5.dll Версия 5.2.22007-07-31T10:05:43-07:00application/pdf

UUID: a9ed85e0-8931-4d86-a1ab-5e4761b385bfuuid: 313648d9-664a-48b2-aa90-b41a376da11f

конечный поток
эндообъект
5 0 объект
>эндобж

6 0 объект >
эндообъект

7 0 объект
>эндобж

8 0 объект
>эндобж

90 объект
>/ColorSpace >/ProcSet [/PDF /ImageC /ImageI ]/ExtGState >/Font >>>endobj

10 0 объект
[/ICCBased 13 0 R ]эндобж

11 0 объект
[/Indexed 10 0 R 255 14 0 R ]эндобж

12 0 объект
>поток
ХТК
07M+-q?@DF[yb R{ŵTabo㨨Xo:)r61&
,Y’,{MM\E4

404 — СТРАНИЦА НЕ НАЙДЕНА

Почему я вижу эту страницу?

404 означает, что файл не найден. Если вы уже загрузили файл, имя может быть написано с ошибкой или файл находится в другой папке.

Другие возможные причины

Вы можете получить ошибку 404 для изображений, поскольку у вас включена защита от горячих ссылок, а домен отсутствует в списке авторизованных доменов.

Если вы перейдете по временному URL-адресу (http://ip/~username/) и получите эту ошибку, возможно, проблема связана с набором правил, хранящимся в файле .htaccess. Вы можете попробовать переименовать этот файл в .htaccess-backup и обновить сайт, чтобы посмотреть, решит ли это проблему.

Также возможно, что вы непреднамеренно удалили корневой каталог документов или вам может потребоваться повторное создание вашей учетной записи. В любом случае, пожалуйста, немедленно свяжитесь с вашим веб-хостингом.

Вы используете WordPress? См. Раздел об ошибках 404 после перехода по ссылке в WordPress.

Как найти правильное написание и папку

Отсутствующие или поврежденные файлы

Когда вы получаете ошибку 404, обязательно проверьте URL-адрес, который вы пытаетесь использовать в своем браузере. Это сообщает серверу, какой ресурс он должен использовать попытка запроса.

http://example.com/example/Example/help.html

В этом примере файл должен находиться в public_html/example/Example/

Обратите внимание, что в этом примере важен CaSe . На платформах, которые обеспечивают чувствительность к регистру, e xample и E xample не являются одними и теми же местами.

Для дополнительных доменов файл должен находиться в папке public_html/addondomain.com/example/Example/, а имена чувствительны к регистру.

Неработающее изображение

Если на вашем сайте отсутствует изображение, вы можете увидеть на своей странице поле с красным размером X , где отсутствует изображение. Щелкните правой кнопкой мыши на X и выберите «Свойства». Свойства сообщат вам путь и имя файла, который не может быть найден.

Это зависит от браузера, если вы не видите на своей странице поле с красным X , попробуйте щелкнуть правой кнопкой мыши на странице, затем выберите «Просмотреть информацию о странице» и перейдите на вкладку «Мультимедиа».

http://example.com/cgi-sys/images/banner.PNG

В этом примере файл изображения должен находиться в папке public_html/cgi-sys/images/ пример. На платформах, которые обеспечивают чувствительность к регистру PNG и png — это разные местоположения.

Ошибки 404 после перехода по ссылкам WordPress

При работе с WordPress ошибки 404 Page Not Found часто могут возникать, когда была активирована новая тема или когда были изменены правила перезаписи в файле .htaccess.

Когда вы сталкиваетесь с ошибкой 404 в WordPress, у вас есть два варианта ее исправления.

Вариант 1: Исправьте постоянные ссылки

1. Войдите в WordPress.
2. В меню навигации слева в WordPress нажмите  Настройки > Постоянные ссылки (Обратите внимание на текущую настройку. Если вы используете пользовательскую структуру, скопируйте или сохраните ее где-нибудь.)
3. Выберите  По умолчанию .
4. Нажмите  Сохранить настройки .
5. Верните настройки к предыдущей конфигурации (до того, как вы выбрали «По умолчанию»). Верните пользовательскую структуру, если она у вас была.
6. Нажмите  Сохранить настройки .

Это приведет к сбросу постоянных ссылок и устранению проблемы во многих случаях. Если это не сработает, вам может потребоваться отредактировать файл .htaccess напрямую.

Вариант 2. Измените файл .htaccess

Добавьте следующий фрагмент кода в начало файла .htaccess:

# BEGIN WordPress

RewriteEngine On
RewriteBase / 9index.php$ — [L]
RewriteCond %{REQUEST_FILENAME} !-f
RewriteCond %{REQUEST_FILENAME} !-d
RewriteRule . /index.php [L]

# Конец WordPress

Если ваш блог показывает неправильное доменное имя в ссылках, перенаправляет на другой сайт или отсутствуют изображения и стиль, все это обычно связано с одной и той же проблемой: в вашем блоге WordPress настроено неправильное доменное имя.

Как изменить файл .htaccess

Файл .htaccess содержит директивы (инструкции), которые сообщают серверу, как вести себя в определенных сценариях, и напрямую влияют на работу вашего веб-сайта.

Перенаправление и перезапись URL-адресов — это две очень распространенные директивы, которые можно найти в файле .htaccess, и многие скрипты, такие как WordPress, Drupal, Joomla и Magento, добавляют директивы в .htaccess, чтобы эти скрипты могли работать.

Возможно, вам потребуется отредактировать файл .htaccess в какой-то момент по разным причинам. статьи и ресурсы для этой информации.)

Существует множество способов редактирования файла .htaccess

• Отредактируйте файл на своем компьютере и загрузите его на сервер через FTP
• Использовать режим редактирования программы FTP
• Используйте SSH и текстовый редактор
• Используйте файловый менеджер в cPanel

Самый простой способ отредактировать файл . htaccess для большинства людей — через диспетчер файлов в cPanel.

Как редактировать файлы .htaccess в файловом менеджере cPanel

Прежде чем что-либо делать, рекомендуется сделать резервную копию вашего веб-сайта, чтобы вы могли вернуться к предыдущей версии, если что-то пойдет не так.

Откройте файловый менеджер

1. Войдите в cPanel.
2. В разделе «Файлы» щелкните значок «Диспетчер файлов ».
3. Установите флажок для Корень документа для и выберите доменное имя, к которому вы хотите получить доступ, из раскрывающегося меню.
4. Убедитесь, что установлен флажок Показать скрытые файлы (dotfiles) «.
5. Нажмите  Перейти . Файловый менеджер откроется в новой вкладке или окне.
6. Найдите файл .htaccess в списке файлов. Возможно, вам придется прокрутить, чтобы найти его.

Для редактирования файла .htaccess

1. Щелкните правой кнопкой мыши файл .
