Установка и регулировка доводчика двери — от простого к сложному ✅ 740.com.ua

17 января 2019

Если вы знаете, что такое отвертка и дрель, более-менее понимаете, как с ними справляться, то установка доводчика двери не должна вызвать много вопросов. Главное, следовать рекомендациям производителя и соблюдать правила монтажа. А чтобы еще более упростить свой труд советуем познакомиться с технологиями установки популярных версий доводчиков. У них хоть и одинаковое назначение, но строение отличается, а соответственно разнится и принцип установки.

Доступны три ходовые версии:

• стандартные для верхнего монтажа;
• для напольной установки;
• со скрытым монтажом.

Стандартные дверные доводчики крепят сверху. Но и здесь доступны дополнительные варианты – первый вариант, когда монтаж доводчика производится к дверной коробке, а рычажного механизма – к полотну, второй способ — в обратном порядке. Решение о том, как установить доводчик двери принимается с учетом того куда она будет отворяется. Если дверь распахивается к пользователю, доводчик крепится на полотно, если от себя – на коробку. Доступна еще одна манипуляция, более хитрая, для тех случаев, когда предыдущие два способа реализовать нельзя. Этот способ называют параллельной установкой – коробка монтируется к полотну, а рычаг крепится с применением особой пластины.

Доводчики для нижней части задействуют, когда в конструкции нет коробки. Они не работают с петлями. Суть ограничения в том, что сам доводчик выполняет две функции – привычной петли и поворота полотна. Установка доводчика здесь – обязательное условие. Он монтируется в пол, в заранее проделанные углубления. Аналогично устанавливается его верхняя часть. Здесь очень важно соблюсти четкий вертикальный уровень обоих элементов. Ошибка чревата скорой поломкой всего механизма.

Больше всего затруднений и вопросов возникает, когда необходимо установить доводчик двери скрытого монтажа. Доступны две версии таких устройств – петля-доводчик, монтаж которой схож с обычными навесами, а также скрытая версия с установкой в дверное полотно. Но, если уделить больше внимания на изучение теоретической информации, практика окажется несложной. В вопросе о том, как правильно установить доводчик двери скрытого монтажа, нужно помнить о подготовке двух пазов – один для коробки (в верхней части торца полотна), второй для ответной части. В данном случае придется проследить за наличием свободного пространства между коробкой и полотном.

Установка доводчика двери на примере самой популярной конструкции

Чтобы понять, как проходит процесс установки, рассмотрим крепление наиболее традиционного механизма – с открытием на себя. Освоив его, вы можете справится с более сложными механизмами и даже с металлическими дверями. Для начала стоит ознакомиться с приобретаемым комплектом. Обычно, она включает сам доводчик, рычаг, винты и инструкции. Еще может присутствовать шаблон монтажа. Именно в нем скрывается решение задачки для непрофессионала.

Сразу нужно обозначить отверстия для сверления, проверить их правильность, просверлить углубления. Затем нужно прикрутить рычаг к коробке. После надеть доводчик и соединить две составляющих посредством винта. Все это нужно проводить в таком положении как бы хотелось, чтобы механизм крепился к двери. Винты должны «смотреть» в сторону навесов.

Теперь можно приступать к регулировке силы рычага. Начинать такую манипуляцию можно, когда отверстия двери совпадут с теми, что на доводчике. Нужно отрегулировать положение рычага в закрытом положении, таким образом, чтобы он расположился перпендикулярно дверной коробке. Когда добились такого результата, тогда пробуйте как все работает. Если результат вас не удовлетворяет – дверь ходит туговато либо сильно захлопывается, не стоит расстраиваться, обе проблемы легко устраняются. Об этом вы узнаете далее.

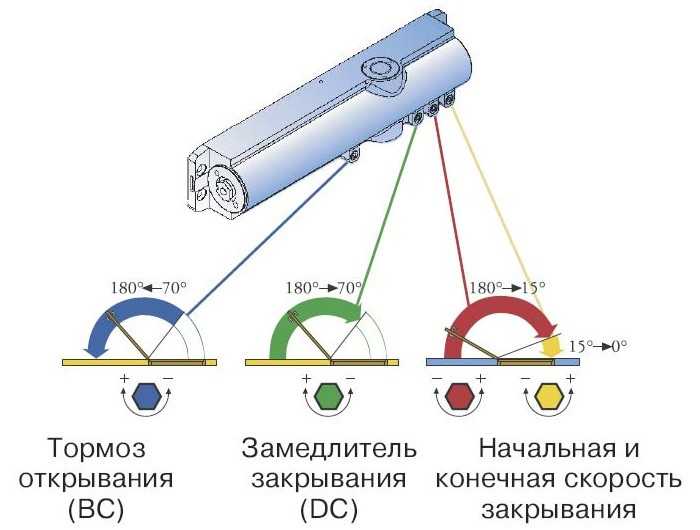

Регулировка доводчика двери для плавного хода и тихого захлопывания

Когда вы ознакомились с тем, как установить доводчик на входную дверь, можно приступать к освоению правил регулировки разных механизмов. Здесь все будет довольно просто – ведь ранее вы изучили их конструкцию и принцип работы. Настройка доводчика двери производится посредством двух винтов: первый регулирует скорость закрывания полотна, второй – доводку до полного прилегания к коробке. Если нужно облегчить касание двери о коробку, подкрутите второй винт. Регулировка доводчиков дверей должна проходить плавно, нельзя проделывать сразу несколько прокручиваний. Правильнее слегка подкрутить – проверить, если не подходит, натянуть еще.

Перед тем, как отрегулировать доводчик двери, нужно запомнить два правила. Чтобы движение дверного полотна сделать более медленным, винт поворачивают по часовой стрелке, чтобы ускорить – против часовой стрелки. С таким же подходом регулируется скорость закрывания двери. Впрочем, некоторые устройства снабжают большим количеством винтов. Это встречается у механизмов с дополнительными опциями. Их оснащают 4-мя винтами. Установка и регулировка доводчиков двери такой конструкции детально описывается в документации. Чтобы понять какой винт за что в ответе, прочтите инструкцию. Обычно, вспомогательные винты отвечают за темп хода двери. Это когда не получается резко открыть дверь. Такие механизмы способны фиксировать полотно в открытом положении. Если вы распахнете дверь больше, чем обычно, она не закроется.

Правильная установка доводчика двери – дело рук настоящего мастера

Успешно закончив установку и регулировку доводчика двери, можно похвалить себя за проведенную работу. Как видно, оба эти процесса довольно доступны, разобраться с ними относительно просто. Если боитесь, что не справитесь з такой задачей, обратитесь за помощью к мастеру. Пользоваться услугами специалистов не зазорно. Да и вы будете уверены в правильности установки доводчика двери.

Поделиться

Поделится

Поделится

Новый комментарий

Войти с помощью

Отправить

Регулировка доводчика двери и ремонт устройства

Регулировка доводчика двери является важным пунктом в обустройстве дома. Дверным доводчиком является устройство, предназначенное для более плавного автоматического закрытия двери.

Составляющие доводчика для двери

Инструкция по регулировке

Для регулировки доводчика двери необходимо серьезное внимание. Периодическая регулировка доводчика двери обеспечивает нормальное функционирование двери. Связано это с тем, что такой узел используется в условиях больших нагрузок.

В те времена, когда о доводчике еще никто не знал, для автоматического закрывания использовалась самая обычная пружина из металла. Хлопки двери, которые появлялись при каждом движении неосторожно отпущенной двери, содрогали жителей домов.

Со временем было придумано заключить пружину в капсулу из металла, которую притом наполняют масляной жидкостью. Дверной доводчик можно назвать механическим швейцаром, который автоматически закрывает открывшуюся дверь. Благодаря доводчику продлеваются сроки эксплуатации фурнитуры и дверных петель, поскольку они будут меньше изнашиваться.

Скорость действия доводчика. Выбор доводчика производится с учетом различных факторов, очень важным из которых выступает скорость. Зачастую изменения скорости добиваются правильным действием клапанов, которые отвечают за регулирование масляного потока.

Силу пружины обязательно нужно дополнительно отрегулировать. В ином случае полотно начнет хлопать, а данная конструкция и направлена на исключение таких случаев. 200 мл особенного гидравлического масла, которое находится внутри корпуса устройства, будет помогать управлению поступательного движения дверей и скоростью разжимания пружины.

Во время движения поршнем вытесняется масло назад, которое находится впереди. Это возможно благодаря устройству поршня, в котором имеются отверстия. Это значит, что освобождающееся пространство корпуса данной конструкции при движении поршня наполняется маслом, которое им вытесняется. Отверстие, сквозь которое производится поступление масла, сделано по принципу обратного клапана. Это позволит содержимому двигаться в единственном направлении.

При закрытии дверного полотна выполняется откат поршня на начальную позицию. Масло будет возвращаться снова к пружине. Используемые в этих целях каналы тоже будут закрыты клапанами. В ином случае масло будет течь очень быстро, что приведет к моментальному приведению полотна в закрытое состояние. Данные клапаны будут регулировать поток масла. По этой причине в доводчике должно быть не меньше одного регулировочного клапана. Желательно, чтобы клапанов было 2. Один будет отвечать за движение полотна, а другой – за дохлоп.

Усилие пружины устройства. Из-за вращения двери на оси, которая находится в покое, с внешней стороны дверного полотна создается самое большое сопротивление воздуха. Это будет означать увеличение мощности пружины доводчика пропорционально увеличению ширины дверного полотна. Есть возможность монтажа в одно время 2 конструкций. Притом усилие будет возрастать приблизительно на треть.

Фиксация положения двери. Механические фиксаторы подходят для всех моделей конструкции. Их особенностью является то, что их фиксация выполняется автоматически, но выводятся они только своими руками. Для устройств, имеющих зубчатый рычаг, требуются для эксплуатации функции фиксации специальных систем стопорных рычагов.

Схема установки дверного доводчика

Убрать фиксацию при их помощи можно сменой механизма рычагов на обычные, у которых нет фиксации. Но такое неудобство можно перекрыть монтажом и закреплением угла, в котором выполняется фиксация. Блокировка снимается своими руками.

Для рамных и напольных устройств будет достаточно выступа, который будет на оси конструкции. Это можно сделать только при проектировании, поскольку после монтажа двери невозможно выполнить фиксацию. Регулируемые доводчики двери фиксируют на 105 и 90 градусах.

Советы по регулировке доводчика двери

Данные советы смогут помочь в регулировке устройства, помогут наладить работу собственными силами.

1. Значительные отклонения скорости движения дверного полотна от норм устраняются поворотом одного из регулируемых клапанов в нужном направлении, которое будет зависеть от скорости закрытия (открытия) двери.
2. Увеличить (уменьшить) скорость дохлопа можно поворотом по (против) часовой стрелки второго клапана.
3. Если повернуть в необходимом направлении регулировочную гайку, то можно откорректировать степень натяжения пружины.
4. Поворот регулировочной гайки подстроит клапан, который отвечает за угол открытия двери. Поэтому она будет открываться плавней, мягче будет распахиваться.

Ремонт доводчика двери своими руками

Самая частая поломка – когда выходит из строя складной рычаг. Это главная проблема для доводчиков, которые устанавливают в проходных помещениях. Еще выходу из строя могут способствовать часто возникающие ударные нагрузки. Может деформироваться рычаг, сломаться, может выломаться крепление штанги к доводчику или двери. Это исправляется с помощью сварки.

Также можно купить рычаг в сборе. Нарушения скорости открывания и доводки исправляются регулировкой винтов. Но нужно помнить, что смена положения регулировочных винтов больше чем на 2 оборота от первоначального положения недопустима. Силу натяжения пружины регулируют гайкой.

Установка доводчика двери описана на видео. Нужно соблюдать правила использования доводчика двери. В таком случае устройство прослужит надежно очень много времени. Видео по установке доводчика двери.
