Привет, читатели! Это моя следующая часть «Back-2-Basics»… если есть что-то, что я должен добавить/изменить, пожалуйста, оставьте комментарий. И хорошей недели!

[Нажмите здесь, чтобы загрузить копию этой статьи для печати.]

Функция дверного доводчика заключается не только в том, чтобы закрыть дверь; Хороший дверной доводчик также будет контролировать дверь как при открытии, так и при закрытии, чтобы предотвратить повреждения и травмы, вызванные небрежным обращением, ветром или другими факторами. Со всеми доступными типами и параметрами может быть трудно понять, какой из них ближе указать. Соображения включают частоту использования, стоимость жизненного цикла, эстетику и необходимые функции и функции. Кроме того, существуют требования к коду, которые необходимо учитывать.

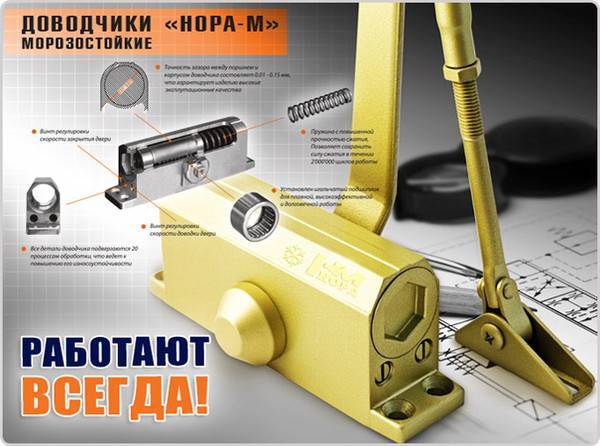

Во время цикла открытия двери функция доводчика состоит в том, чтобы позволить двери легко открываться, за исключением случаев, когда в конце цикла применяется блокировка обратного хода. Функция обратного хода смягчает поворот при открытии, чтобы дверь не ударялась о упор с чрезмерным усилием. Следует предусмотреть вспомогательный упор, так как функция обратного контроля не заменяет упор. Для очень агрессивных приложений расширенная переменная обратная проверка обеспечивает амортизирующий эффект на более раннем этапе цикла открытия. Во время цикла закрывания доводчик должен поддерживать постоянную скорость закрывания до тех пор, пока он не окажется в пределах нескольких градусов от защелки. В этом положении скорость защелки обеспечит плотное закрытие двери и защелку без хлопка.

Соображения

Размер/долговечность – Дверные доводчики варьируются от плоских до сверхмощных доводчиков, с другими промежуточными уровнями. Доводчики для тяжелых условий эксплуатации рекомендуются для наружных дверей, школ или общественных зданий, где ожидается интенсивное использование или злоупотребление, а также дверей с высокой частотой. Для дверей, которые используются реже, может быть приемлем меньший доводчик, который обычно будет стоить меньше, чем сверхмощный доводчик.

Класс . Признанным стандартом для дверных доводчиков является ANSI/BHMA A156.4, в котором подробно описаны требования к испытаниям для классов 1, 2 и 3. узкие доводчики подходят для тяжелых условий эксплуатации, поэтому указание только класса не будет определять желаемый уровень доводчика.

Материал – Доводчики изготавливаются из чугуна или алюминия. В то время как алюминиевые доводчики могут быть более дешевым вариантом для некоторых объектов, многие учреждения предпочитают чугунные доводчики из-за совместимости материала с компонентами из высококачественной стали внутри доводчика. Там, где доводчики подвергаются миллионам циклов открывания и закрывания, эта долговечность чрезвычайно важна.

Тип – Существует два основных типа накладных доводчиков – специальные и универсальные. Доводчики для конкретного применения предназначены для установки в определенном стиле монтажа и «вручную» — либо для левой, либо для правой руки. Универсальный доводчик — это скорее решение «один размер подходит всем» — доводчик обычно можно установить 3 различными способами и на дверь любой рукой. Хотя это может показаться лучшим продуктом для указания, есть уступки. Например, рычаг для доводчика с параллельным рычагом для конкретного применения представляет собой сплошной рычаг, в то время как параллельный рычаг универсального доводчика состоит из частей, которые свинчиваются вместе в полевых условиях. В универсальном доводчике шестерня проходит через верх и низ доводчика, создавая вторую потенциальную точку утечки, а место установки находится в руках установщика, поскольку доводчик можно установить со стороны толкания или со стороны открывания двери. . Для институциональных объектов рекомендуются специальные доводчики.

Рычаг / Функция – Усилие доводчика передается на дверь через рычаг, поэтому конструкция рычага очень важна для долговечности доводчика. Рычаги из кованой стали обеспечивают максимальную прочность, тогда как штампованные рычаги чаще используются, когда стоимость является главной задачей. Некоторые доводчики могут иметь функцию фиксации в открытом положении, встроенный стопор (CUSH), подпружиненный стопор (Spring-CUSH) или комбинацию фиксации в открытом положении и стопора. Для необычных приложений может понадобиться специальный шаблон. Этот шаблон может иллюстрировать изменение места установки или физическое изменение доводчика (в LCN доступно более 3000 специальных шаблонов!).

Размер пружины – Большинство доводчиков регулируются по «размеру», что означает, что мощность пружины может быть увеличена или уменьшена для контроля усилия закрытия (это также влияет на усилие открытия). Нерегулируемые доводчики следует заказывать с размером, соответствующим дверному проему, в зависимости от размера двери, от того, является ли дверь внутренней или наружной, а также от того, особенно ли в помещении сквозняк. Иногда бывает трудно должным образом согласовать функциональные требования «размерного» доводчика с ограничениями усилия открывания для доступа.

Жидкость . В дополнение к смазке внутренних компонентов жидкость внутри доводчика контролирует скорость закрывания, поскольку регулировочные клапаны увеличивают или уменьшают поток жидкости. Использование доводчика с всесезонной жидкостью избавит от необходимости сезонных регулировок. Без всепогодной жидкости доводчик может медленно закрываться, когда холодно, или захлопываться, когда жарко, из-за изменения вязкости жидкости при изменении температуры.

Крепеж – В зависимости от материала двери и рамы должны быть указаны и поставлены соответствующие крепежные детали. Доводчики должны быть установлены с крепежом производителя и в соответствии с инструкциями производителя по установке и шаблонами, чтобы правильно функционировать в течение длительного времени. Для дверей с минеральной сердцевиной следует использовать сквозные болты, если в верхней части двери не предусмотрена специальная блокировка.

Отделка – Порошковое покрытие, доступное сегодня на многих доводчиках, очень долговечно и является экологически безопасным процессом по сравнению с другими типами отделки. Порошковое покрытие может защитить компоненты до 100 часов испытаний в солевом тумане, что в четыре раза больше, чем требуется по стандарту испытаний, и доступно в стандартных и нестандартных цветах. Для агрессивных сред и наружной установки также доступно специальное антикоррозийное покрытие. Может показаться заманчивым указать доводчики, покрытые архитектурным покрытием, но, как правило, такое покрытие обеспечивает лишь часть долговечности, обеспечиваемой порошковым покрытием, а процесс нанесения покрытия очень дорог.

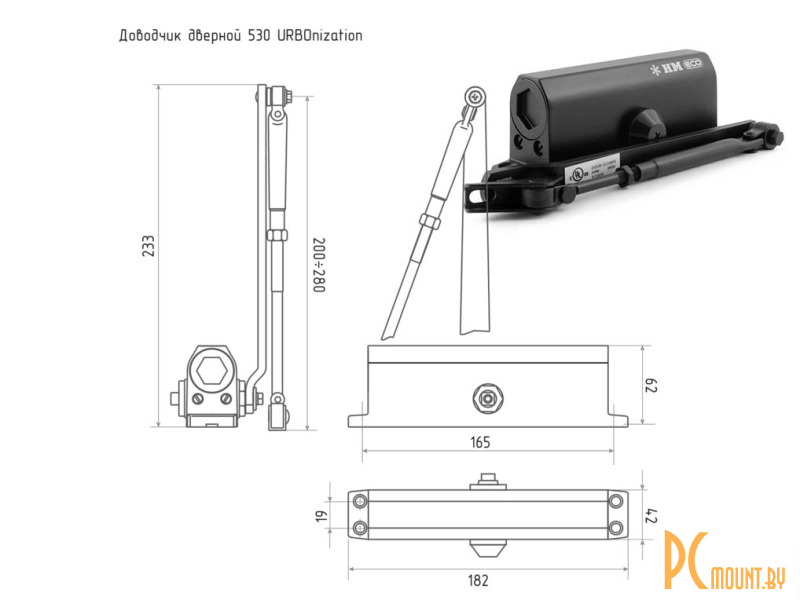

Способы монтажа

При выборе доводчика для конкретного применения необходимо учитывать способ монтажа. Накладные доводчики обычно устанавливаются там, где они наименее заметны для публики, т.е. внутри комнаты, а не со стороны коридора у двери. Наиболее распространенные варианты монтажа:

Параллельный рычаг – доводчик устанавливается со стороны двери, при этом башмак параллельного рычага крепится к нижней стороне головки рамы

Обычный рычаг (также известный как крепление со стороны петли) – доводчик монтируется со стороны открывания двери, при этом рычаг крепится к лицевой стороне рамы над

с рычагом, прикрепленным к лицевой стороне двери

Доводчики направляющих – доступны различные типы для установки со стороны толкания или со стороны вытягивания, с направляющей, установленной на двери или раме, и однорычажным рычагом вместо двухрычажного рычага и башмака

Скрытый – может использоваться там, где этого требует эстетика, корпус доводчика монтируется либо в головке рамы, либо в верхней части двери

В дополнение к доводчикам для накладного монтажа существует множество других типов доводчиков для конкретных целей и областей применения. Напольные доводчики могут понадобиться, когда невозможно использовать накладные доводчики. Доводчики с высоким уровнем безопасности предназначены для использования там, где они могут подвергаться чрезмерному злоупотреблению или вандализму. Доводчики с электронной функцией удержания в открытом положении могут использоваться для удержания открытых противопожарных дверей, если они интегрированы с системой обнаружения пожара, поэтому двери автоматически закрываются при пожарной тревоге. Автоматические операторы распространены для дверей, которые должны обеспечивать большую доступность, чем могут быть обеспечены стандартными дверными доводчиками.

Требования кодов

Многие коды и стандарты содержат требования к дверным доводчикам. Требования доступности, противопожарной безопасности и безопасности жизнедеятельности влияют на дверные доводчики, но если продукт выбран и установлен правильно, выполнить эти требования не составит труда.

Доступность — В соответствии с национальными стандартами доступности дверные доводчики должны быть отрегулированы таким образом, чтобы дверь перемещалась из открытого положения не менее 5 секунд в течение 9 секунд. от 0 до 12 градусов от защелки. Функция задержки действия, которая удерживает дверь открытой в течение минуты или двух перед началом цикла закрытия, не требуется национальными стандартами, но может быть полезной для определенных типов помещений, таких как кладовая или ванная комната.

Внутренние двери, не являющиеся противопожарными, должны открываться с усилием не более 5 фунтов. Это ограничение относится к силе, необходимой для открытия двери, а не к силе, необходимой для освобождения защелки. Противопожарные двери ограничены минимальной силой открытия, разрешенной властями, имеющими юрисдикцию (AHJ) — обычно NFPA 80 рекомендует доводчик размера 3 для внутренних дверей. Наружные двери не подпадают под действие национальных стандартов доступности, но могут регулироваться государственными или местными требованиями доступности. Международный строительный кодекс (IBC) ограничивает усилие открывания для доступных, неогнестойких распашных дверей до 5 фунтов, а для других выходных дверей — до 15 фунтов, чтобы открыть защелку, 30 фунтов, чтобы привести дверь в движение, и 15 фунтов. открыть дверь в полностью открытое положение.

Противопожарные двери . Одним из основных правил огнестойких дверей является то, что они должны быть закрыты во время пожара, но есть много способов удерживать противопожарные двери открытыми. Можно использовать настенный или напольный магнитный держатель и отдельный механический доводчик, если держатель срабатывает при пожарной тревоге/обнаружении дыма. Доводчик со встроенным электронным держателем может срабатывать при пожарной тревоге или может содержать встроенный детектор дыма. Для модернизации можно использовать держатель на батарейках со встроенным детектором дыма в сочетании с отдельным механическим доводчиком. В соответствии со стандартом NFPA 80 для противопожарных дверей и других средств защиты при открывании, на каждой противопожарной двери должно быть установлено закрывающее устройство. Несколько исключений из этого требования — это сообщающиеся двери между гостиничными номерами и неактивный лист пар, ведущих в комнаты, обычно не занятые людьми, например, в механическое помещение (где это приемлемо для AHJ). Доводчики должны быть надежно закреплены стальными винтами или сквозными болтами, а доводчик должен быть отрегулирован так, чтобы дверь защелкивалась каждый раз, когда она закрывается.

Безопасность жизнедеятельности – Международные строительные нормы и правила (IBC) и NFPA 101 – Кодекс безопасности жизнедеятельности содержат аналогичные требования к удержанию открытых противопожарных дверей, хотя они более специфичны в отношении мест, где разрешено автоматическое закрывание дверей, и как они освобождаются. Автоматически закрывающиеся двери должны иметь возможность ручного открывания и автоматически открываться детекторами дыма, соответствующими требованиям NFPA 72 — Национального кодекса пожарной сигнализации. Когда на лестнице используются автоматически закрывающиеся двери, они должны быть подключены так, чтобы все двери закрывались при закрытии одной двери, защищая ограждение выхода.

Заключение

По вопросам о дверных доводчиках, помощи в специальных приложениях или полной спецификации Ingersoll Rand Security Technologies располагает более чем 100 составителями спецификаций и консультантами по архитектуре, готовыми помочь. Мы также являемся поставщиком услуг, одобренным AIA/CES, и проводим широкий спектр курсов, предлагающих курсы повышения квалификации AIA. Чтобы получить помощь по вопросам соответствия коду и применению продукта, посетите веб-сайт www.idighardware.com, где вы можете задать конкретный вопрос, нажав кнопку «Справка».

Вам необходимо войти или зарегистрироваться, чтобы добавить этот контент в закладки/избранное.

Фурнитура для невидимых дверей – Kenwa America

Фурнитура для невидимых дверей NHN®

Особенности

Фурнитура для невидимых дверей NHN  придает дверям красивый и современный обтекаемый вид.

Полностью скрытая дверная петля серии KT3D и Высокопроизводительный скрытый дверной доводчик NHN 1600U-M/495S предназначены для установки внутри двери/коробки, чтобы сохранить эстетичный внешний вид двери, идеально подходит для входа, где обычный тип дверные петли/верхние дверные доводчики не подходят или будут мешать архитектурному дизайну.
Подходит для деревянных, стальных и алюминиевых дверей, идеальное решение для современных коммерческих и жилых зданий.

NHN KT3D  – это инновационная дверная  петля, полностью скрытая  в двери и дверной раме.
Благодаря трехмерной регулировке установка петли становится очень простой и эффективной. Угол открывания 180 градусов позволяет двери полностью открываться. В сочетании со скрытым доводчиком NHN 1600U-M/495S обеспечивает красивый и современный обтекаемый вид двери с функцией самозакрывания.

NHN 1600U-M / 495S  — это супертонкий, стильный, прочный и высокопроизводительный дверной доводчик скрытого монтажа .
При закрытой двери основной корпус и рычаг полностью скрыты в двери и дверной раме, что упрощает внешний вид. Сочетая в себе качество, эффективность и функциональность, NHN 1600U-M/495S обеспечивает плавное закрывание двери с помощью игольчатого подшипника, что идеально подходит для гостиничных номеров, приемных, туалетных комнат, коридоров, современных офисов и т. д.

Невидимая дверная фурнитура NHN — это интеллектуальное решение, объединяющее функциональность в дизайне.
Идеально подходит для гостиничных номеров / конференц-залов / приемных / современных складских помещений / дамских туалетов / дверей коридоров и т. д.

Модельный ряд

Серия NHN KT3D – Скрытая дверная петля

• Скрытая в двери и дверной раме.
• Трехмерная регулировка
• Угол раскрытия: 180 градусов
• Ручной, подходит для левой/правой двери.
• Корпус: Специальный цинковый сплав
• Оружие: алюминий

Модель	KT3D-140	KT3D-199	KT3D-200
применение		Только внутри ”)	1000 x 2400 мм (39,4 x 94,5 дюйма)	1200 x 2400 мм (47,2 x 94,5 дюйма)
Минимальная толщина двери	40 мм (1,6 дюйма) для деревянной двери 36 мм (1,4 дюйма) ) для стальной двери	55 мм (2,2 дюйма) для деревянной двери 50 мм (2 дюйма) для стальной двери	55 мм (2,2 дюйма) для деревянной двери 50 мм (2 дюйма) для стальной двери
Максимальный вес двери ( с 2 петлями)	60 кг. (132 фунта)	105 кг. (231 фунт)	160 кг. (352 фунта)
Трехмерная регулировка	По вертикали ±2,5 мм (±3/32 дюйма) По горизонтали ±2 мм (±5/64 дюйма) По глубине ±1 мм (±3/64 дюйма)	По вертикали ±3 мм (±1/8 дюйма) По горизонтали +3 мм (1/8 дюйма) или -2 мм (-5/64 дюйма) Глубина ±1 мм (±3/64 дюйма)	Вертикальная ±3 мм (±1/8 дюйма) Горизонтальная +3 мм (1/8 дюйма) или -2 мм (-5/64 дюйма) Глубина ±1 мм (±3 дюйма) /64”)

КУПИТЬ НА AMAZON.COM

Серия NHN 1600U-M / 495S – Скрытый дверной доводчик

• Тонкий корпус, стильный, высококачественный и производительный.
• Встраивается в дверь и дверную раму
• Двойная регулировка скорости (скорости закрывания и фиксации)
• Стандартная функция фиксации
• Регулируемый угол открытия и положение фиксации
• Алюминиевый корпус
• Ручной, подходит для левой/правой двери.

Модель	1628U-M	1638U-M	495S
Использование 90 178	Только внутри
Допустимая ширина двери	550 – 850 мм (21,7 – 33,5 дюйма	750–950 мм (29,5–37,4 дюйма)	550–1100 мм (21,7–43,3 дюйма)
Мин. толщина двери/рамы (для стандартной установки)	Дверь: 35 мм (1,4 дюйма) Рама: 35 мм (1,4 дюйма)		Дверь: 49 мм (1,93 дюйма) Рама: 40 мм (1,57 дюйма)
Мин. толщина двери/рамы (для установки на верхний косяк)	Дверь : 35 мм (1,4 дюйма) Рама : 35 мм (1,4 дюйма)		Дверь : 40 мм (1,57 дюйма) Рама : 49 мм (1,93 дюйма) ” )
Допустимый вес двери	25 – 40 кг. (55–88 фунтов)	40–60 кг. (88–132 фунта)	30–100 кг. (66 – 220 фунтов)
Максимальный угол открывания	105 град. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Comment* Name * Email *
