как настроить доводчик своими руками — Мир Окон 🏠
Содержание
TS 4000 EN 1-6 | GEZE
Рычажная тяга для одностворчатых дверей
- Плавная регулировка силы закрывания EN1-6
- Возможность использования для право- и левосторонних дверей без перестановки
- Механический конечный дохлоп, ускоряющий движение двери незадолго до достижения закрытого положения
- Скорость закрывания может адаптироваться по индивидуальным предпочтениям
- Встроенное демпфирование открывания, затормаживает с силой распахнутые двери
- Оптическая индикация силы закрывания для простоты контроля настроек
Показать больше
- Все функции регулируются с передней стороны доводчика (кроме конечного дохлопа)
Свяжитесь с нами
GEZEGEZE
TS 4000 EN 1-6
Области применения
- Огне- и дымозащитные двери
- Правосторонние и левосторонние распашные двери
- Распашные двери с шириной створки до 1400 мм
- Монтаж на дверном полотне со стороны дверных петель и монтаж на дверной коробке со стороны, противоположной петлевой
- Возможен монтаж параллельным способом на дверном полотне со стороны, противоположной петлевой
Характеристики продукта
TS 4000 EN 1-6 | |
Безбарьерный по стандарту DIN 18040 до (макс. ) ширины створки в мм | 1100 mm |
Ширина створки (макс.) | 1400 mm |
Вид монтажа | Монтаж на дверном полотне со стороны дверных петель, Монтаж на дверном полотне со стороны, противоположной петлевой, Монтаж на дверной коробке/сторона, противоположная петлевой |
Угол открывания (макс.) | 180 ° |
Пригодность для противопожарных дверей | Да |
Регулируемое закрывающее усилие | Да, плавн. |
Настраиваемая скорость закрывания | Да |
Регулируемый конечный дохлоп | Да, посредством рычажной тяги |
Интегрированное демпфирование открывания | Да, гидравлическая регулировка |
Расположение регулятора закрывающего усилия | Спереди |
Визуальная индикация закрывающего усилия | Да |
Фиксация | Дополнительно |
GEZE 3D-модель TS 4000 Сторона дверных петель, монтаж на дверном полотне, монтажная пластина
(. stp | 6 MB)
GEZE 3D-модель TS 4000 Сторона дверных петель, монтаж на дверном полотне, монтажная пластина
(. stp | 6 MB)
GEZE 3D-модель TS 4000 Сторона, противоположная петлевой, монтаж на дверной коробке, монтажная пластина
(. stp | 6 MB)
GEZE 3D-модель TS 4000 Сторона, противоположная петлевой, монтаж на дверной коробке, монтажная пластина
(. stp | 6 MB)
Варианты и крепежный материал
Компоненты
Типы
Крепежный материал
Монтажные материалы
Компоненты
Типы
Крепежный материал
Монтажные материалы
*
Примечание к демонстрируемым продуктам
Вышеупомянутые продукты могут различаться по форме, типу, характеристикам и функциональному содержанию (по конструкции, размерам, наличию, допускам, стандартам и т. п.) в зависимости от страны поставки
E-Mail
.
Доводчик двери geze регулировка в категории «Материалы для ремонта»
Доводчик для дверей GEZE TS 1000 коричневый
На складе в г. Бровары
Доставка по Украине
1 000 грн
Купить
Доводчик для дверей GEZE TS 1000 серый
На складе в г. Киев
Доставка по Украине
1 000 грн
Купить
Доводчик дверей Geze TS 2000 V BR коричневый
На складе в г. Днепр
Доставка по Украине
2 200 грн
Купить
Доводчик дверей Geze TS 1000 C RAL 9016 белый
На складе в г. Днепр
Доставка по Украине
2 060 грн
Купить
Доводчик дверей GEZE TS 2000
Доставка по Украине
1 848 грн
Купить
Доводчик дверей GEZE TS 1500
Доставка по Украине
1 365 грн
Купить
Доводчик дверей GEZE TS 1000
Доставка по Украине
1 386 грн
Купить
Доводчик дверей GEZE TS 2000 белый
Доставка по Украине
1 848 грн
Купить
Доводчик для двери Geze TS 1500 до 80 кг черный (Германия)
Доставка по Украине
1 926 грн
1 541 грн
Купить
Доводчик для дверей GEZE TS1500 со скользящей тягой антрацит (Германия)
Доставка по Украине
2 834 грн
2 267 грн
Купить
Доводчик для дверей GEZE TS1500 со скользящей шиной черный (Германия)
Доставка по Украине
2 708 грн
2 166 грн
Купить
Доводчик двери GEZE TS2000 V BC с фиксацией антрацит (Германия)
Доставка по Украине
5 674 грн
4 540 грн
Купить
Доводчик для дверей GEZE TS3000 V со слайдовой тягой черный (Германия)
Доставка по Украине
11 334 грн
9 068 грн
Купить
Доводчик дверей GEZE TS-4000 SL серый
Доставка из г. Днепр
6 457 грн
Купить
Доводчик Geze TS 2000 V белый RAL 9016
На складе в г. Днепр
Доставка по Украине
1 900 грн
Купить
Смотрите также
Доводчик дверей GEZE TS 1500 G со скользящей шиной c фиксацией, серебро
На складе
Доставка по Украине
1 856 грн
Купить
Доводчик дверей GEZE TS 1500 G со скользящей шиной c фиксацией, белый
На складе
Доставка по Украине
1 856 грн
Купить
Доводчик дверей GEZE TS 1500 G со скользящей шиной c фиксацией, коричневый
На складе
Доставка по Украине
1 856 грн
Купить
Дверной доводчик Geze TS 2000V F с фиксацией (для дверей весом от 60 до 100 кг)
Под заказ
Доставка по Украине
2 933.51 грн
Купить
Дверной доводчик Geze TS 1000 C (для дверей весом до 65 кг)
Доставка по Украине
1 105. 95 грн
Купить
Дверной доводчик Geze TS 2000 (для дверей весом от 60 до 100 кг)
Доставка по Украине
1 731. 26 грн
Купить
Дверной доводчик Geze TS 1500 (для дверей весом до 90 кг)
Доставка по Украине
1 153.89 грн
Купить
Дверной доводчик Geze TS 1500 со слайдовой тягой (для дверей весом до 75 кг)
Доставка по Украине
1 730.83 грн
Купить
Доводчик двери GEZE TS3000 V с шиной серебристый (Германия)
Доставка по Украине
9 480 грн
Купить
Доводчик двери GEZE TS 1500 G со скользящей тягой белый
Доставка по Украине
1 522 грн
Купить
Дверний доводчик GEZE TS 2000 (чорний) для дверей до 100 кг
Доставка по Украине
1 985 грн
Купить
Дверний доводчик GEZE TS 2000 (білий) для дверей до 100 кг
Доставка по Украине
1 985 грн
Купить
Дверний доводчик GEZE TS 2000 (коричневий) для дверей до 100 кг
Доставка по Украине
1 985 грн
Купить
Доводчик на двери FRD, Geze, Ryobi, GU
Доставка по Украине
от 890 грн
Купить
Корпус доводчика TS 4000 S
TS 4000 S
- Закрывающее усилие можно плавно регулировать спереди
- Визуальная индикация усилия закрытия обеспечивает правильную настройку
- Скорость закрывания регулируется спереди с помощью клапана
- Запирание можно регулировать спереди с помощью клапана
- Задний запор можно регулировать спереди с помощью клапана
- Задержку закрытия можно регулировать спереди с помощью клапана.
Показать больше
- Дверной доводчик, может использоваться для правых и левых дверей.
- Минимальные усилия по установке благодаря небольшому количеству отдельных деталей и быстрой настройке
Свяжитесь с нами
GEZEGEZE
Корпус доводчика TS 4000 S
Обзор продукта
Технические данные
Загрузки
Сервис и контакт
Области применения
- Противопожарные и дымозащитные двери
- Правая и левая распашные двери
- Одностворчатые ворота с шириной створки до 1400 мм.
- Монтаж дверного полотна со стороны петель и монтаж фрамуги со стороны, противоположной петлям
- Возможен монтаж дверного полотна со стороны, противоположной петлям, при параллельной установке рычага
Технические данные
Корпус доводчика TS 4000 S | |
Закрывающее усилие в соответствии с EN 1154 | АН 2 — 6 |
Ширина створки (макс. ) | 1400 мм |
Тип установки | Установка на дверное полотно со стороны петель, Монтаж на коробку со стороны, противоположной петлям, Установка на дверное полотно, со стороны, противоположной петлям |
Угол раскрытия (макс.) | 180° |
Идентичный дизайн для левого и правого DIN | Да |
Соответствие стандарту | ЕН 1154:1996/А1:2002/АС:2006 |
Подходит для противопожарных дверей | Да |
Длина | 287 мм |
Ширина | 46 мм |
Высота | 60 мм |
Регулируемое усилие закрывания | Да, бесступенчатый |
Регулируемая скорость закрывания | Да |
Фиксация регулируемая | Да, через клапан |
Встроенная задняя проверка | Да, с гидравлической регулировкой |
Встроенная функция задержки закрытия | Да |
Положение регулировки усилия закрывания | Фронт |
Визуальный индикатор усилия закрытия | Да |
Клапан предохранительный от перегрузки | Да |
Терморегулирующие клапаны | Да |
Варианты и аксессуары
Установочный материал
Корпус доводчика TS 5000 | GEZE
TS 5000
- Закрывающее усилие можно плавно регулировать спереди
- Визуальная индикация усилия закрытия обеспечивает правильную настройку
- Закрытие семян можно регулировать спереди с помощью клапана.
- Запирание можно регулировать спереди с помощью клапана
- Задний запор можно регулировать спереди с помощью клапана
- Дверной доводчик, может использоваться для правых и левых дверей.
Показать больше
- Минимальные усилия по установке благодаря небольшому количеству отдельных деталей и быстрой настройке
Свяжитесь с нами
GEZEGEZE
Корпус доводчика TS 5000
Обзор продукта
Технические данные
Загрузки
Сервис и контакт
Области применения
- Противопожарные и дымозащитные двери
- Правая и левая распашные двери
- Одностворчатые ворота с шириной створки до 1400 мм.
- Монтаж дверного полотна со стороны петель и монтаж фрамуги со стороны, противоположной петлям

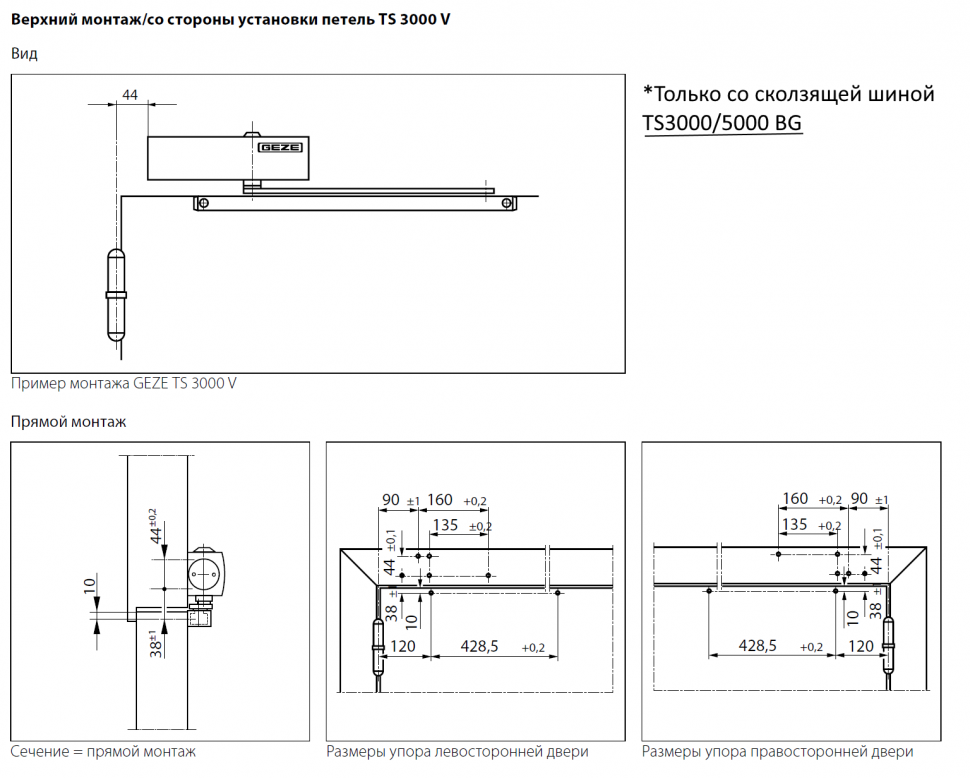

Доводчик TS 5000 монтаж видео
В дизайне этого верхнего доводчика для одностворчатых дверей используются четкие линии. Разрешен для установки на противопожарные и дымозащитные двери.
Технические данные
Корпус доводчика TS 5000 | |
Закрывающее усилие в соответствии с EN 1154 | АН 2 — 6 |
Ширина створки (макс. |
инструкция по настройке своими руками
Главная » Фурнитура
Дверной доводчик — механизм, который предназначен для надежного закрывания входных дверей. Он прижимает полотно к уплотнителям по контуру или создает необходимое усилие, достаточное для срабатывания защелки замка. Дверь может закрываться резко и со звуком, либо плавно и не издавая звуков, также может приостанавливаться.
Регулировка доводчика двери — обязательная мера для продления срока службы и сохранения эксплуатационных характеристик механизма.
На него действуют постоянные нагрузки, частые закрывания и открывания двери приводят к нарушению равновесия элементов устройства, поэтому требует периодического ухода и ремонта как в профилактических целях, так и при необходимости.
Содержание
- 1 Виды доводчиков
- 2 Когда нужна регулировка
- 3 Как правильно
- 3.1 Как можно сделать самостоятельно
- 3.2 Параметры
- 4 Регулировка дохлопа
- 5 Особенности некоторых моделей
Виды доводчиков
Чтобы разобраться в вопросе настройки, сначала необходимо ознакомиться с его классификацией.
Они бывают 2 типов:
- Кулачковый слайдовый. Им пользуются для плавного закрытия блоков в легких конструкциях.
- Зубчатый рычажный. Применяют для тяжелого полотна с кодами, считается самым распространенным.
По способу установки доводчики подразделяются на такие виды:
- Верхние или накладные. Установка осуществляется сверху конструкции.
- Напольные. Часто крепятся снизу блоков.
- Скрытые или рамные. Располагаются внутри рамы или в полу.
Когда нужна регулировка
Специалисты рекомендуют регулировку механизма выполнять сразу же после установки доводчика, а не только во время эксплуатации дверей. Осмотр и исправление мелких неполадок проводят не реже 2 раз в год, при частых колебаниях температурного режима внутри помещения и на улице — чаще. Это связано с тем, что смазочная жидкость зависит от температурных параметров окружающей среды и влияет на детали доводчика.
Проведение сезонной корректировки является регулярным мероприятием в рамках технического обслуживания.
При больших колебаниях температуры механизм входной двери быстро изнашивается и приходит в неисправное состояние. Поэтому лучше при возникновении первых признаков поломок доводчика произвести его подтягивание до нужного положения, проверить герметичность для выявления течи масла и устранить неисправности.
При сложных поломках регулировка доводчика двери своими силами неэффективна. Специалисты рекомендуют выполнять ремонтные работы или заменить его.
Если возникают проблемы с выставленными настройками устройства, проводят корректировку параметров. Эту процедуру выполняют, если механизм получился туго открывающийся, а также при быстро и резко закрывающейся или долго притягивающейся двери.
Как правильно
Регулировка доводчика двери, в инструкции которого представлены требования по монтажу и настройке механизма, состоит из таких этапов:
- Корректировка скорости закрывания блока.
- Настройка параметров прижимания полотна к коробке (дохлоп).
- Регулировка промежуточного хода.
Для процедуры необходим минимум инструментов — отвертка.
Как можно сделать самостоятельно
Для того чтобы понять, как регулировать доводчик двери, необходимо разобраться с особенностями конструкции устройства.
Механизм состоит из таких узлов и деталей:
- пружина;
- рычажная тяга;
- осевое зубчатое сцепление;
- зубчатая передача или кулачковый механизм;
- игольчатый подшипник;
- клапан регулировки «ветрового тормоза» или демпер;
- защитный кожух;
- рычаг;
- уплотнительные резинки;
- регулировочные винты;
- крепежные детали.
При работе необходимо придерживаться строгих правил инструкции по монтажу и регулировке устройства, которая сводится к натяжению пружины.
На корпусе доводчика, когда проводят настройку, находят 2 регулировочных винта, которые отвечают за скорость движения полотна и скорость дохлопа. Первый винт регулирует главный ход двери от полного открытия 180° до 15°, а второй — ее завершающее закрывание. Некоторые модели имеют и третий винт для изменения общего усилия.
Процедуру выполняют следующим образом:
- Снимите крышку с механизма.
- Найдите регулировочный клапан. Сверьтесь со схемой в инструкции к дверному механизму.
- Поворачивайте винт №1 против часовой стрелки для настройки плавного закрывания дверей, по часовой стрелке — для быстрого. При этом надо учитывать, что более 2 оборотов от нулевого положения делать нельзя.
- Для задержки открытого дверного полотна на определенное количество времени нужно затянуть специальный фиксатор. Такие действия выполняют при открытии блока на 95-100°.
- Если полотно необходимо держать открытой долго, воспользуйтесь функцией «Hold-open». Для этого откройте дверь на 90-95° и затяните фиксатор рычага.
- Проверьте правильность установки механизма.
Параметры
При регулировке доводчика двери своими руками существенное внимание уделяют таким параметрам, как:
- сила закрывания;
- скорость закрывания;
- скорость открытия;
- максимальный угол распахивания.
Скорость закрывания — это быстрота или медлительность закрытия дверей. Усилие дохлопа позволяет настроить так устройство, чтобы на последних 7-15° скорость увеличилась, а замок защелкнулся.
Для предохранения дверного блока от повреждений при резких открытиях регулируют скорость открытия. С этой целью на входных дверях зданий устанавливают доводчики с функцией торможения, такой как «ветровой тормоз».
Регулировка дохлопа
Настройка доводчика двери для установки дохлопа обеспечивает прилегание полотна к раме, позволяет оставлять небольшой зазор перед захлопыванием, т.е. не закрывает до конца дверную конструкцию. Корректировкой можно настраивать медленное закрытие блока, уменьшая силу хлопка.
С помощью винта №2 можно отрегулировать скорость, с которой будет захлопываться конструкция. Когда до закрытия дверного полотна останется 10-15°, замедление сработает.
Особенности некоторых моделей
Самые распространенные среди пользователей доводчики — «Dorma» TS-68, «Дипломат», «GEZE» TS 4000. Каждой модели соответствуют свои особенности регулирования таких устройств.
«Dorma» TS-68 — классическая модель, устанавливаемая сверху. Особенность ее состоит в том, что механизм оборудован специальным рычагом для изменения усилия запирания дверей.
Модель «Дипломат» характеризуется простой установкой и обслуживанием механизма. Регулировка дверного доводчика включает этапы натяжения пружины и корректировки открытия-закрытия. В некоторых модификациях «Дипломата» отсутствует настройка дохлопа. Устройства работают по принципу гидромеханики.
«GEZE» TS 4000 — популярная модель верхнего дверного механизма среди пользователей. Доводчик может осуществлять корректировку демпфирования открытия, настройку термостабильной скорости закрывания спереди и конечного дохлопа с помощью рычажной тяги.
Понравилась статья? Поделиться с друзьями:
Корпус доводчика TS 5000 | GEZE
TS 5000
- Закрывающее усилие можно плавно регулировать спереди
- Визуальная индикация усилия закрытия обеспечивает правильную настройку
- Закрытие семян можно регулировать спереди с помощью клапана.
- Запирание можно регулировать спереди с помощью клапана
- Задний запор можно регулировать спереди с помощью клапана
- Дверной доводчик, может использоваться для правых и левых дверей
Показать больше
- Минимальные усилия по установке благодаря небольшому количеству отдельных деталей и быстрой настройке
Связаться с нами
GEZEGEZE
Корпус доводчика TS 5000
Обзор продукта
Технические данные
Загрузки
Сервис и контакт
Области применения
- Противопожарные и дымозащитные двери
- Правая и левая распашные двери
- Одностворчатые ворота с шириной створки до 1400 мм.
- Монтаж дверного полотна со стороны петель и монтаж фрамуги со стороны, противоположной петлям
TS 5000 видео по установке дверного доводчика
В дизайне этого верхнего доводчика для одностворчатых дверей используются четкие линии. Разрешен для установки на противопожарные и дымозащитные двери.
Технические данные
Корпус доводчика TS 5000 | |
Закрывающее усилие в соответствии с EN 1154 | АН 2 — 6 |
Ширина створки (макс. ) | 1400 мм |
Тип установки | Установка на дверное полотно со стороны петель, Установка на коробку со стороны, противоположной петлям |
Угол раскрытия (макс.) | 180° |
Идентичный дизайн для левого и правого DIN | Да |
Соответствие стандарту | ЕН 1154:1996/А1:2002/АС:2006 |
Пригодность для противопожарных дверей | Да |
Длина | 287 мм |
Ширина | 47 мм |
Высота | 60 мм |
Регулируемое усилие закрывания | Да, бесступенчатый |
Регулируемая скорость закрывания | Да |
Фиксация регулируемая | Да, через клапан |
Встроенная задняя проверка | Да, с гидравлической регулировкой |
Положение регулировки усилия закрывания | Передний |
Визуальный индикатор усилия закрытия | Да |
Предохранительный клапан от перегрузки | Да |
Терморегулирующие клапаны | Да |
Варианты и аксессуары
Установочный материал
Установочный материал
РЕШЕНО: Как отремонтировать доводчик, который больше не демпфирует? — Дверной доводчик
Дверной доводчик обеспечивает бесшумное закрывание дверей. Но иногда они выходят из строя и требуют ремонта.
3 вопроса
Посмотреть все
Гвидо
@grepair
Рем: 83
6
4
Опубликовано:
Опции
- Постоянная ссылка
- История
- Подписаться
Здравствуйте, у меня доводчик GEZE TS 5000 перестал демпфировать. Есть ли способ отремонтировать его?
Ответил!
Посмотреть ответ
У меня тоже есть эта проблема
Хороший вопрос?
Да
№
Оценка
1
Отмена
Выбранное решение
пим бултерс
@биологическая опасность
Рем: 79
3
Опубликовано:
Опции
- Постоянная ссылка
- История
Привет, Гвидо,
Существует несколько способов возникновения вашей проблемы,
Таким образом, существует несколько шагов для решения этой проблемы.
Мое первое предложение было бы посмотреть, можно ли ужесточить систему с помощью обычных средств. обычно это можно сделать, затянув винт сбоку основного корпуса (обычно справа). Возможно, у вас есть только диск с двумя отверстиями для инструмента, но вращение его по часовой стрелке должно сжать пружину. Другой вариант — посмотреть, можно ли отрегулировать верхнюю панель, но я лично не рекомендую это действие.
Пожалуйста, дайте мне знать, если я могу вам помочь.
Был ли этот ответ полезен?
Да
№
Оценка
2
Отмена
Самый полезный ответ
старая турция03
@oldturkey03
Респ: 738.9k
956
852
2,3к
Опубликовано:
Опции
- Постоянная ссылка
- История
@grepair дайте нам знать, что вы имеете в виду под отсутствием демпфирования. Вы всегда можете попробовать отрегулировать усилие закрытия регулятором №8 на схеме.
Был ли этот ответ полезен?
Да
№
Оценка
3
Отменить
Гвидо
@grepair
Рем: 83
6
4
Опубликовано:
