Экспанзомат, что это за устройство для отопления

Экспанзомат, расширительный бак или гидроаккумулятор — это специальный элемент в системе водоснабжения и отопления.

Прибор предназначен для приёма на себя излишнего объема жидкости с целью снижения избыточного давления, а также её своевременного возврата для поддержания стабильного давления.

Отличное средство для амортизации гидравлических ударов в трубопроводах.

Содержание статьи:

• Устройство и принцип действия
• Открытый гидроаккумулятор
• Закрытый расширитель
• Правила выбора
• Особенности расчёта
• Способы монтажа

Устройство и принцип действия

При повышении температуры внутри отопительного котла на каждые 10^оС наблюдается увеличение объема нагретой жидкости примерно на 0,3%.

Такие показатели очень существенные и могут серьезно отразиться на работоспособности всей системы.

Чтобы предотвратить любые негативные последствия, используется специальное компенсирующее устройство, представленное расширительным баком, который выполняет следующие функции:

• удаляет лишний объем воды в водосточную систему при строго определенном уровне наполняемости;
• пополняет объемы теплоносителя при его утечке или падении температурных показателей;
• сохраняет необходимый уровень гидростатического давления на стабильных значениях при помощи удаления или добавления теплоносителя;
• собирает воздух и водяные пары, выделяемые в результате значительного повышения температуры теплоносителя.


Как правило, в отопительных системах теплоноситель представлен обычной водой, в которой, стабильно, присутствует некоторое количество растворённого воздуха.

А вы знаете про походный, мембранный, керамический фильтр для воды? Прочитайте в полезной статье о том, какой очиститель лучше всего взять с собой в путешествие.

Этапы строительства пруда на даче своими руками описаны на этой странице.

Не смотря на целый ряд положительных моментов, расширительные баки, устанавливаемые в отопительных системах, имеют некоторые недостатки, которые нужно учитывать при выборе и монтаже оборудования:

• значительные размеры затрудняют расположение экспанзомата в небольшом по площади помещении;
• снижается стойкость отопительных приборов к коррозийным изменениям;
• стенками такого оборудования расходуется некоторое количество тепловой энергии.


Конструктивные особенности расширительных баков позволяют выделить пару групп такого оборудования, которые могут быть представлены открытыми и закрытыми моделями.

Открытый гидроаккумулятор

Наиболее простой тип, применяемый в системах с отсутствием циркуляционного насоса и перемещением теплоносителя самотёком, в условиях правильного уклона трубопровода.

Конструкция такого расширительного бака представлена ёмкостью без крышки, установленной в самой верхней точке отопительной системы.

Устройство включает в себя установленные в открытой емкости штуцер и поплавковый механизм, который автоматизирует долив воды в отопительную систему.

Сброс теплоносителя посредством перелива производится в канализацию.

Принцип действия:

• излишки, расширяющейся в процессе работы отопительной системы воды, поступают в емкость расширительного бака;
• в процессе остывания, объем воды уменьшается и уровень в расширительном баке, соответственно, понижается;
• закипание теплоносителя сопровождается выходом пара, что способствует защите от гидроудара в системе отопления, разрушений и разгерметизации (как сделать цепной труборез своими руками, прочитайте здесь).


Недостатки таких расширительных баков представлены:

• быстрым испарением жидкости, которой наполняется система;
• коррозией металлической конструкции.

А что вы знаете про септик Биотанк? Положительные и отрицательные отзывы про установки для переработки канализационных стоков в автономном режиме прочитайте в полезной статье.

Как подключить компрессор для пруда своими руками, прочитайте здесь.

На странице: https://ru-canalizator.com/septiki/stochnye-vody/v-prud.html написано про насос для откачки ила из пруда.

Чтобы избежать коррозийных изменений, целесообразно, устанавливать современные пластиковые модели.

Также следует помнить, что в системах, заполняемых антифризом, экспанзоматы открытого типа не применяются.

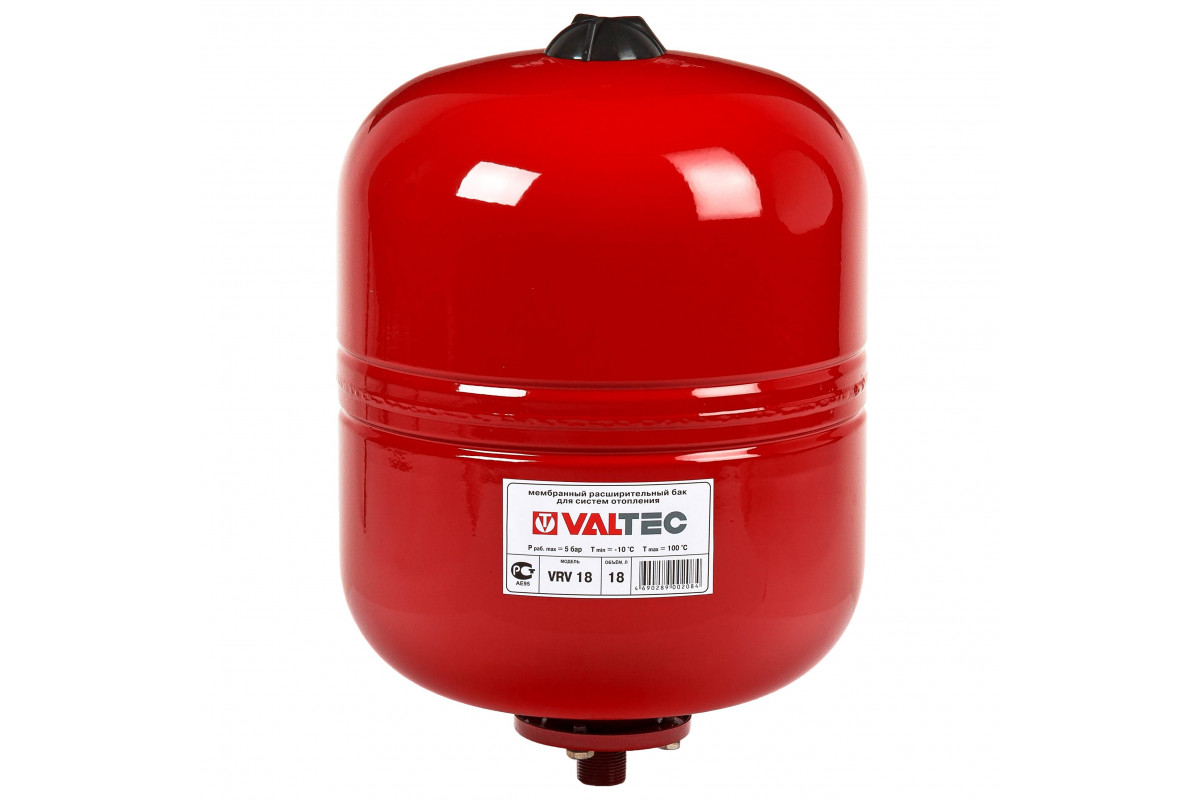

Закрытый расширитель

Основой такого устройства является заменяемая или фиксированная диафрагма.

Базовые мембранные баки отличаются довольно сложной конструкцией, представленной:

• стальным корпусом;
• мембраной, разделяющей экспанзомат на пару частей;
• штуцером на закачку воздуха под давлением;
• фланцем для присоединения к корпусу гидрофора.


Установленный в отопительный контур мембранный расширительный бак компенсирует тепловое расширение воды, а также способен выполнять следующие основные функции:

• защищает контур от гидравлических ударов;
• предотвращает протечки радиаторов, трубопровода и соединений, которые могут возникнуть при скачках давления внутри системы;
• обеспечивает долговечность отопительных приборов;
• регулирует давление теплоносителя в гидроаккумуляторе отопления;
• сбрасывает воздух;
• обеспечивает бесперебойную и надежную работу котла (фото схем обвязки котла отопления полипропиленом посмотрите на этой странице).


Главная функциональная часть может быть изготовлена из разных видов резины.

Высоким качеством обладают мембраны на основе эластичной резины, неподверженной воздействию высоких нагрузок и температурным перепадам.

Правила выбора

При выборе оборудования нужно в первую очередь обратить внимание на основные параметры, представленные:

• диапазоном температурного режима;
• типами бака и мембраны;
• сроками эксплуатации гидрофора;
• показателями устойчивости мембранного бака (принцип работы описан здесь) к температурным перепадам;
• показателями устойчивости к давлению теплоносителя;
• показателями динамичности;
• отсутствием специальных санитарных и гигиенических требований;
• принципом функционирования мембраны;
• типом присоединения к контуру.


Наиболее удобным считается фланцевый или штуцерный тип соединения. Следует помнить, что некоторые модели не предназначены для высокотемпературных режимов жидкости.

Особенности расчёта

Безусловно, лучше всего доверить выполнять подсчёт оптимального объема расширительного бака для отопительной системы профессиональным специалистам-теплотехникам.

При проведении самостоятельных расчётов используются основные значения, представленные:

• суммарным объемом теплоносителя для системы отопления;
• номинальным гидростатическим давлением;
• удельной плотностью жидкости;
• величиной теплового расширения;
• рабочими характеристиками клапана, стравливающего воздух из системы.


Примитивный подсчет объема бака на основе общего количества теплоносителя с расчётом 10% допускается выполнять в частном домостроительстве, при использовании простых контуров.

Например, если в трубопроводе и отопительных радиаторах используется 1000 л. теплоносителя, то примерный объём емкости расширительного бака должен составлять 100 л.

Способы монтажа

Самостоятельная установка мембранного расширительного бака в системе отопления (прочитайте здесь) не представляет особых сложностей:

• установка выполняется на обратную трубу;
• монтаж осуществляется перед отопительным котлом;
• отделение для теплоносителя должно располагаться в нижней части;
• отделение для воздуха должно быть расположено в верхней части.


Если в качестве теплоносителя используется не вода (про подземные пластиковые резервуары прочитайте тут), а гликолевые смеси, то следует устанавливать расширительный бак с объёмом, в два раза превышающим расчетную величину.

При использовании циркуляционного насоса, объём расширительной емкости обязательно должен превышать 15-20 литров.

[note]Важно помнить, что расширительные баки синего окрашивания предназначены для водопроводной системы, а экспанзомат красного цвета устанавливается в систему отопления.[/note]

Экспанзоматы и расширительные баки для отопления

Мембранные расширительные баки для систем отопления (экспанзоматы) применяются для компенсации расширения объема теплоносителя при увеличении температуры в отопительных системах устроенных по закрытому типу. В таких системах теплоноситель не имеет контакта с воздухом, тем самым сохраняется производительность и увеличивается долговечность отопительного оборудовании. Конструкция экспансомата состоит из металлического  бака-емкости и резиновой мембраны, расположенной внутри самого бака, служащей для разделения теплоносителя и полости с воздухом. Мембрана с помощью фланца соединяется герметично с металлическим корпусом . Воздушная полость  между мембраной и корпусом закачивается воздухом под определенным давлением. На фланце экспансомата имеется резьбовое соединение для последующего подключения его к системе отопления.

Сортировать по: названиюценепопулярности

В ряде случае при организации систем отопления используются мембранные расширительные баки. Выбирая баки для отопления, следует обратить внимание на их предназначение, перечень технических и эксплуатационных характеристик, специфику использования и дополнительные моменты.

Применение бака

Важно понимать, какие бак для отопления выполняет функции при использовании. Предназначение баков заключается в компенсации расширения объема теплоносителя, когда происходит увеличение показателей температуры. Это касается отопительных систем, которые характеризуются устройством по закрытому типу. Обратить внимание следует на особенности, которыми отличаются данные типы систем. Они касаются момента, связанного с тем, что теплоносителем не осуществляется контакт с воздухом.

Особенности конструкции

Такие элементы систем отопления, как расширительные баки для отопления или экспанзоматы, предложенные у нас в продаже, имеют конструкцию, в которую входят следующие элементы:

• бак-емкость –  этот элемент выполнен из металла;
• мембрана – для изготовления производители используют резину. Этот элемент находиться непосредственно в самом баке;
• фланец.

Назначение мембраны заключается в том, чтобы разделять полость с воздухом и теплоноситель. Дополнительно в конструкции можно назвать фланец. Благодаря фланцу мембрана соединяется с корпусом, выполненным из металла. Данное соединение характеризуется герметичностью. Это становится важным моментом при эксплуатации устройства.

Между мембраной и корпусом находится воздушная полость, которая закачивается воздухом. Важное условие в данном случае касается соблюдения требующегося давления. Если рассмотреть фланец, можно увидеть на нем специальное резьбовое соединение. Это необходимо для того чтобы осуществлять подключение к системе отопления. Покупая расширительные баки для систем отопления, рекомендуется ознакомиться со всеми компонентами, входящими в конструкцию.

Характеристики бака

Выбор такого устройства как мембранный бак для отопления – очень ответственное дело. В этом случае важно грамотно подойти к данному вопросу, изучив все предложенные модели в продаже, их особенности. Важно предварительно перед выбором проанализировать, как именно планируется использовать приспособление. Благодаря этому можно будет определить, какие именно особенности должна иметь выбранная модель, какие возможности и характеристики.

При выборе особенное внимание следует уделить следующим вопросам и характеристикам:

• габариты – измеряются в миниметрах;
• вес – в килограммах;
• выход – в дюймах;
• тип использованной мембраны, выбранные материалы для ее изготовления;
• материалы, которые использовались для создания фланца;
• тип окрашивания бака;
• минимальный и максимальный показатель, касающийся температуры воды;
• Рраб воздуха – измеряется в МПа;
• Pmax – указывается в МПа;
• объем – в литрах.

Таким образом, выбор необходимо основывать на изучении всех характеристик и их соответствии запланированному применению экспанзоматов. При обращении в специализированные компании, при необходимости приобретении именно такого устройства, клиенты могут получить консультацию, которая поможет определиться с выбором покупателям.
