Неотъемлемым элементом участка какого-либо пространства являются ворота, которые необходимы для ограничения определенной территории от несанкционированного въезда посторонних транспортных средств и не прошеных гостей.
Неотъемлемым элементом участка какого-либо пространства являются ворота, которые необходимы для ограничения определенной территории от несанкционированного въезда посторонних транспортных средств и не прошеных гостей.
Сегодня выбор материала и всех комплектующих для данной конструкции довольно много. Большинство из них снабжены системой автоматики, без которой современные люди уже не могут обходиться, и стремятся перевести всевозможное на автоматику. Самыми удобными и распространенными считаются откатные ворота. Разнообразие цветов и форм щита, представленных на сайте нашей компании, смогут обеспечить приобретение желаемого варианта. Наши специалисты помогут вам с выбором и ответят на интересующие вас вопросы.
Откатные ворота подразумевают 3 схемы:
- электрическая схема;
- пространственная;
- конструктивная;
Все эти схемы возникают в период этапа самого проектирования. Это дает возможность оптимизировать все строительно-конструкторские и, конечно же, проектные работы, благодаря чему можно будет получить откатные ворота, которые будут хорошо функционировать и прослужат очень долго.
Электрическая схема
Как правило, такая схема автоматики откатных ворот разрабатывается при помощи компании-инсталлятора автоматики или же самим производителем, а уже на пути проектирования системы для ворот приспосабливается владельцем конструкции к определенным условиям для установки. Разные работы касаемые реализации такой системы выполняются лишь после договоренности с компанией-инсталлятором. Это делается, чтобы избежать в дальнейшем электротехнических и даже строительных работ, которые могут негативно отразиться на функциональности системы ворот.
Пространственная схема
Такая схема образуется на первоначальном моменте всего проектирования и дает вам возможность соединить предполагаемую систему ворот с точным объектом расположенного по пространству будущего отката, по рельефу, по месту расположения приемного и опорного столбов, а также направляющих роликов т.д. Если схема автоматики откатных ворот составлена грамотно, то можно использовать упрощение в рабочем чертеже системы для ворот, примерно подобрать все необходимые комплектующие пот известному типу установки, а также рассчитать очередность работы.
Чтобы заказать автоматику для ворот позвоните по телефону
+7 (938) 5-100-110 или выберите в нашем каталоге
Конструктивная схема
Эта схема по факту является непосредственным чертежом воротной системы, где указаны допуски и требуемые размеры, определяемые по месту.
Схема электропроводки для откатных ворот.
Схема подключения автоматических откатных ворот
Этот раздел посвящен прокладке электропроводки для автоматики откатных ворот. Электропроводку лучше всего делать вместе с заливкой фундамента откатных ворот и с кладкой столбов. В этом случае Вы имеете возможность спрятать провода в столбы и тем самым обеспечить эстетичный внешний вид Ваших ворот.
Первое чего не нужно делать, это брать толстые провода — электрики «старой закалки» закладывают провода сечением 2,5 мм² и более, вплоть до 6 мм² меди, в том числе на фотоэлементы, кнопку-ключ, и прочую слаботочку. Однако эпоха трехфазных двигателей с пускателями, громоотводов на коровниках, паяльников для тазиков и прочего «лаптежничества» прошла, сейчас эра интеллектуальной электроники. Единственный относительно толстый провод, который нужен для автоматики откатных ворот это кабель питания, и то не толще 1,5 мм².
На рисунке выше изображены типичные контакты-клеммы на плате управления автоматики ворот, максимальное сечение провода, которое можно зажать в них без дополнительных ухищрений 1,5 мм, однако следует учесть, что некторые провода приходится скручивать вместе и после этого зажимать в клемму.
На фотоэлементах эти клеммы еще меньше.

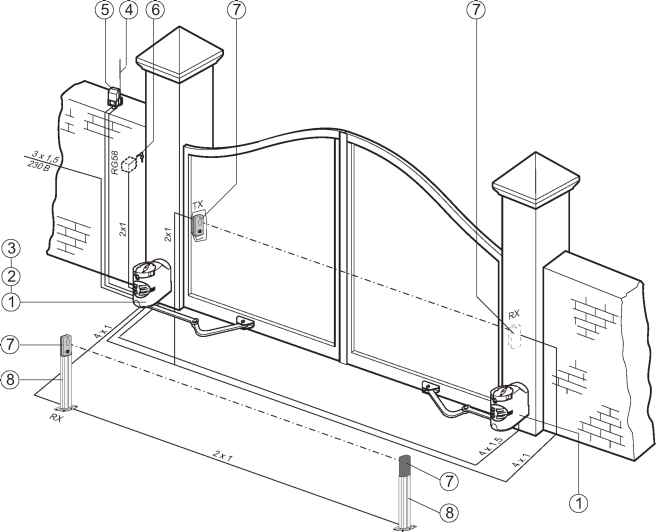

Итак, сначала рассмотрим схему электропроводки откатных автоворот.
На первый взгляд на ней ничего не понятно. Все в порядке — так и должно быть. Попробуем разобраться в ней, если мы хотим сэкономить свои деньги. Первое что нужно понимать это то, что все провода приходят к электроприводу на схеме он обозначен прямоугольником зеленого цвета, Свободные концы рекомендуется оставлять по 1−1,5 м. Привод имеет смысл располагать сразу за роликовой кареткой той, что ближе к проему. Тем самым Вы уменьшите расход зубчатой рейки и не нужно будет отходить далеко от проёма, чтобы добраться до привода в случае надобности.
Итак, мы опредилились, что все провода идут к приводу и выходят в пластиковых гофрах с месте установки привода.
Рассмотрим первый кабель идущий от привода — это питание 220 В, его есть смысл делать кабелем ПВС 3×1,5. Этот провод идет от привода к розетке или автомату. На автоматику ворот рекомендуется устанавливать стабилизатор напряжения.
Второй кабель — от привода на сигнальную лампу, на схеме он обозначен 2×0,75 (можно взять и 2×0,5 и даже меньше, ампераж на лампе небольшой). Идет этот кабель от привода на верхушку столба ближнего к приводу, если есть возможность лучше спрятать его в столб. Если на вершине столба имеется декоративная «шляпка» выводите провод на лицевую плоскость столба прямо под «шляпкой».
Далее идет разводка кабелей фотоэлементов. Именно этот этап вызывает наибольшие затруднения, поэтому остановимся на нем подробнее. Проводку для фотоэлементов лучше всего выполнить «домофонным сигнальным кабелем» 4×0,22.
Первое, что вызывает затруднения это где устанавливать фотоэлементы. Фотоэлементы устанавливаются в торцах столбов, на одинаковой высоте 500−600мм от земли.
Ближний к электроприводу фотоэлемент (приемник, RX) требует 4-х жильного провода — 2 жилы питание, и еще 2 управляющие контакты. На схеме этот провод обозначен 4×0,35. Он идет от столба к приводу, Часто забывают, что нужен 4-х жильный кабели и кладут 2-х жильный, будьте внимательны.
Этот кабель при возможности лучше спрятать в столб, оставив свободный конец 15−20 см. Если нет такой возможности нужно укрепить провод на столбе, благо крепежа для провода сейчас хватает. Часто этот провод прокладывают в швах между кирпичами, а потом заделывают раствором.
Фотоэлемент на дальнем от привода столбе (ТХ) требует 2-х жильного кабеля, на схеме он обозначен 2×0,35. Проводку лучше сделать опять же тем же самым сигнальным проводом 4×0,22, можно использовать 2 жилы, а можно использовать все жилы скрутив их попарно. Провод этого фотоэлемента проходит под проемом, поэтому предусмотрите, чтобы он был надежно защищен, ведь сверху будет проезжать автотранспорт.
