Автоматические жалюзи с электроприводом для окон, наружные, внутренние

Автоматические жалюзи с электроприводом — это тема данной статьи и вид солнцезащитных и охранных изделий. Сейчас я пишу эти строки, и уже вижу примерное содержание этой статьи, да и Вы тоже. Статья получиться довольно внушительная и подробная. Прочитав её до конца, вы узнаете все виды автоматических жалюзи, посмотрите их на фотографиях и на видео, поймете как и чем они могут управляться и еще много нового про жалюзи с электроприводом. Содержание этой статьи — это главные выводы и опыт за долгие годы моей работы на производстве жалюзи. Итак приступим.

• Виды жалюзи с электроприводом
• Наружные
• Рольставни
• Видео
• Фото
• Рафшторы
• Видео
• Фото
• Маркизы
• Видео
• Фото
• Требования
• Внутренние
• Вертикальные
• Видео
• Фото
• Рулонные
• Видео
• Фото
• Горизонтальные
• Видео
• Фото
• Плиссе
• Видео
• Фото
• Римские
• Видео
• Фото
• Требования
• Управление
• Пульт ДУ
• Клавиша, выключатель
• Смартфон
• Умный дом
• Отзывы

Виды жалюзи с электроприводом

Практически все виды жалюзи можно оснастить электроприводом. А видов жалюзи достаточно много, еще больше производителей автоматики для жалюзи, и у каждого производителя своя линейка комплектующих для производства жалюзи и рольштор. На первый взгляд разобраться в этом очень сложно, но нужно делать все последовательно, и давайте разберем основные виды автоматических жалюзи. Для понимания, я разделил все жалюзи на два вида, это наружные  и внутренние. Наружные — это те изделия, которые устанавливаются с внешней стороны помещения, на улице. А внутренние внутри. Вперед!

Наружные жалюзи автоматические

Наружные автоматические жалюзи это жалюзи, которые предназначены для установки вне помещения, на улице. Эти изделия должны решать две основные задачи.

1. Решение вопросов охраны проемов здания
2. Защита от солнца и посторонних глаз

Так как изделия находятся не в комфортных условиях, к наружным жалюзи предъявляются особые требования, какие именно об этом поговорим чуть ниже. И первый вид наружных автоматических жалюзи с электроприводом — это рольставни.

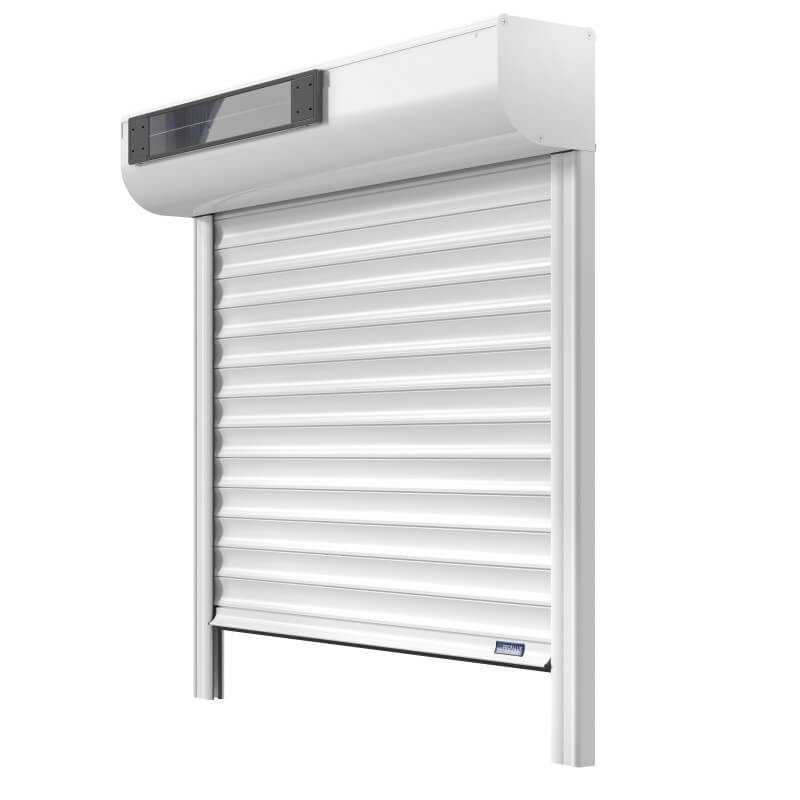

Автоматические рольставни

Рольставни — это электрические жалюзи, способные выполнять конкретную задачу по защите оконных и дверных проемов помещения. Изделие состоит из горизонтальных ламелей, профилей соединенных друг с другом по средством шарнирного паза, т.е. одна ламель может находится под углом к соседней. Это нужно для того чтобы полотно изделия имело возможность накрутится на вал, скрутиться в рулон (иногда их так и называют роллеты, рулонные ставни или рулонные ворота).

Рулон с полотном крепиться на валу. Все полотно вместе с валом в скрученном состоянии находится в декоративном коробе наружных жалюзи с электроприводом.

Короб по бокам закрыт усиленными крышками, а к ним уже крепится вал с полотном. От короба по бокам вертикально по обе стороны идут направляющие шины. Шины имеют «П» образное сечение, а так же уплотнительную резинку. Резинка служит для того, чтобы при сильном ветре полотно из ламелей не билось о направляющие и не издавало шума, а так же являются уплотнителями, для того чтобы внешние осадки, таки как снег, не забивался внутрь и не создавал помех при работе изделия.

В валу установлен электропривод, он может быть оснащен встроенным приемным радиоустройством или же быть без него.

Так же в зависимости от модели электропривод может быть оборудован системой аварийного открывания. Эта функция понадобиться Вам если вдруг пропадет напряжение сети (выключат свет) и в этом случае изделием можно будет управлять вручную.

Автоматические жалюзи с электроприводом могут управляться с пульта ДУ, клавиши, смартфона или умным домом.

.

Видео рольставен с электроприводом

Видео. Рольставни с дистанционным управлением

Фото внешних жалюзи автоматических — рольставен

Рафшторы жалюзи с электроприводом

Рафшторы — жалюзи с электроприводом для окон и больших проемов. В отличие от автоматических рольставен, они более функциональны, но проигрывают в охранных свойствах. Предназначены для установки на улице и служат в качестве солнечной защиты. Но достаточно часто, учитывая наши климатические условия их устанавливают изнутри помещения, в этом случае они хуже справляются со своими обязанностями, так как поверхность ламелей на солнце нагревается и весь избыток тепла остается внутри помещения.

Ламели рафштор могут поворачиваться вокруг своей оси, так же как и у горизонтальных жалюзи, регулируя тем самым проникновение света в помещение. Так же все ламели могут убираться в короб, который находится в верхней части проема.

.

Видео рафштор — автоматических жалюзи на окна

Видео. Рафшторы — фасадные жалюзи с электроприводом

Фото рафштор

Маркизы — наружные жалюзи на окна с электроприводом

Маркизы — это электрические жалюзи на окна.  Тканевое полотно раскрываясь разматывается из рулона. Рулон находится в корпусе. По конструкции бывают

• корзинными
• террасными
• фасадными
• выдвижными
• отдельностоящие
• маркизы для зимнего сада

Обязательным атрибутом маркизы должен быть ветровой датчик, который в случае превышения усилия отдаст команду электроприводу на скручивание изделия.

.

Видео маркизы — управление жалюзи с электроприводом

Видео. Автоматические маркизы для террасы

Фото маркизы — жалюзи с дистанционным управлением

Требования к наружным жалюзи с электроприводом

К автоматическим жалюзи, которые устанавливаются на улице предъявляются определенные требования.

1. Должны обеспечивать определенное время до взлома. Относиться к защитным жалюзи, для каждой системы время может варьироваться. К примеру для самых распространенных рольставен с пенозаполненным профилем время до взлома составляет примерно 10 минут. Этого должно хватить для прибытия наряда полиции.
2. Обязаны соответствовать пыле и влагозащите, этот показатель называется IP после чего идут две цифры, к примеру IP55.
3. Выдерживать ветровую нагрузку той климатической зоны где они устанавливаются, либо быть оборудованными ветровыми датчиками, как в случае с маркизами.
4. Автоматика должна безотказно работать при любой температуре окружающей среды. Каждый уважающий себя производитель в документации это прописывает.

Внутренние жалюзи с электроприводом

Внутренние автоматические жалюзи с электроприводом, это вид изделий который устанавливается в помещении. Эти изделия должны быть удобными, бесшумными, занимать как можно меньше места, привлекательными и адаптированы под любой дизайн интерьера, а так же универсальны в установке на разные поверхности. Современный выбор внутренних жалюзи с электроприводом, позволит решить любую нестандартную ситуацию.

Вертикальные автоматические жалюзи

Вертикальные жалюзи электрические внутренние — это всем уже знакомые обычные вертикальные жалюзи, только с недавних пор оснащенные электроприводом. Неприхотливые, ремонтопригодные и внешне привлекательные изделия можно подобрать под любой интерьер помещения. Виды вертикальных автоматических жалюзи можно разделить:

1. Тканевые — ламели этих изделий выполнены из тканей, тканей у производителей просто огромное количество, если суммировать всех вместе, то это более 5000 видов.
2. Пластиковые — удобные в обслуживании и неприхотливые жалюзи с электроприводом, подойдут для учреждений общественного питания, медицинских учреждений, офисов с высокими витражами, двухярусных квартир и др.
3. Алюминиевые — эти ламели выполнены из легкого сплава алюминия. Металлические ламели могут быть выполнены в мелкую дырочку — перфорированные, которые хорошо рассеивают свет.
4. С фотопечатью — эксклюзивное изображение на жалюзи сделает Ваш интерьер неотразимым, а дистанционное управление позволит насладится покупкой в полной мере.

.

Видео автоматических внутренних вертикальных жалюзи

Видео. Вертикальные автоматические внутренние жалюзи

Фото вертикальных жалюзи с электроприводом

Рулонные жалюзи с электроприводом

Рулонные жалюзи с электроприводом — пожалуй самый распространенный вид внутренних жалюзи на пульте управления. Полотно ткани наматывается на вал благодаря встроенному электроприводу. Аккуратные внешне, бесшумные и  универсальные. Эти жалюзи можно устанавливать как на створку окна так и в проем, на стену…

.

Видео рулонных жалюзи с электроприводом

Видео. Перфорированные рулонные автоматические шторы с дистанционным управлением — LOUVOLITE (ЛОВОЛАЙТ — АМИГО)

Фото рулонных автоматических жалюзи

Горизонтальные жалюзи с электроприводом

Горизонтальные жалюзи с электроприводом — это вид жалюзи которые может устанавливать как внутрь помещения так и снаружи. Жалюзи которые устанавливаются на улице, называются — рафшторы. Ламели горизонтальных жалюзи могут быть деревянными, алюминиевыми или пластиковыми. Подъем полотна вверх и поворот ламелей осуществляется автоматически. Установка может производится как на вертикальные плоскости, так и наклонные (на мансарду).

.

Видео автоматических горизонтальных жалюзи

Видео. Горизонтальные жалюзи с электроприводом

Фото горизонтальных жалюзи автоматических

Жалюзи плиссе автоматические

Жалюзи плиссе автоматические — плиссе это гофрированные жалюзи, и их тоже можно оснастить автоматикой. Преимуществом этого вида является то, что их можно установить на окна практических любой конфигурации, круглые, треугольные, трапециевидные, мансардные, наклонные и горизонтальные.

Достаточно часто такой вид изделия устанавливают на труднодоступные окна, зенитные фонари, зимние сады, теплицы, офисы, торговые центры.

Так же они могут управляться как сверху вниз, так и снизу вверх, или быть с двумя полотнами ткани — день ночь.

.

Видео жалюзи плиссе с электроприводом

Видео. Плиссе с электроприводом

Фотографии жалюзи плиссе с электроприводом

Римские автоматические жалюзи

Римские автоматические жалюзи — римские автоматические шторы достаточно часто путают с рулонными, римские шторы закладываются складками, а рулонные скручиваются в рулон. И в принципе на обе системы можно установить электропривод. Посмотрите видео под этими строками, там римские шторы установлены на большие витражи зимнего сада.

Так же можно устанавливать этот вид жалюзи на вертикальные плоскости, т.е. на оконные, дверные и другие проемы.

.

Видео римских автоматических жалюзи

Видео. Римские автоматические жалюзи

Фотографии римских автоматических жалюзи

Требования к внутренним автоматическим жалюзи

Требования к жалюзи с электроприводом которые установлены внутри помещения, а не снаружи несколько другие.

1. Первое и главное — это они должны быть привлекательными и по домашнему уютные. Дизайн этих жалюзи должен гармонировать с окружающей обстановкой. Есть заказчики, которые сами в глубине души дизайнеры, и подобрать ткани для внутренних автоматических жалюзи для них не составит большого труда. Другие же обращаются к специалистам, и они еще на стадии проектирования отрисовывают будущий дизайн помещения включая и жалюзи с электроприводом.
2. Следующее требование — это бесшумность. Жалюзи должны не создавать сильных звуков, чтобы не беспокоить домочадцев.
3. Ну и третье, это надежность, долговечность и т.п. Это уже вопрос к производителям автоматики.

Управление автоматическими жалюзи

В современном цифровом и автоматизированном мире, управлять жалюзи в которых установлен электропривод можно чем угодно и откуда угодно. Управление обычно подбирается исходя из потребностей и выделяемого бюджета на приобретение. Управляться жалюзи могут как с пульта дистанционного управления, с клавиши или выключателя на стене, со смартфона или умным домом. В этой статье я не буду сильно углубляться в нюансы настройки автоматики, так как разнообразие производителей достаточно большое. А автоматики у каждого производителя еще больше, и вся она работает по одинаковым принципам, но настраивается по разному. Запомнить, и в двух словах изложить Вам все это просто невозможно. Это целая наука, и этим занимаются профессионалы!

Управление жалюзи с помощью пульта дистанционного управления

Пульт дистанционного управления для автоматических жалюзи — Разнообразие пультов ДУ очень большое, на фотографии только малая часть пультов ДУ производителя автоматики Зомфи (Somfy). Пульт выбирают исходя из общей системы автоматики.

1. Сколькими изделиями нужно управлять. Одним пультом можно управлять от 1-го изделия до 50-ти, и даже больше, все будет зависеть от производителя, модели, дальности радио или инфракрасного сигнала и т.д. Раз уж я затронул тему сигнала от пульта ДУ. То с этого момента немного поподробнее.

Из каких частей состоит простая схема управления жалюзи с электроприводом.

• Электропривод — этот привод, который управляет изделием, может его скручивать в рулон, или вращать какой нибудь поворотный стержень. На одном изделии приводов может быть несколько. К примеру один привод управляет движением ламелей (как в случае с вертикальными автоматическими жалюзи), а другой поворотом ламелей.
• Приемное устройство — это та составляющая, которая принимает определенный сигнал с пульта ДУ и отдает команду тому или иному приводу, о вращении его в ту или другую сторону.
• И третья составляющая — это пульт дистанционного управления. По исходящему сигналу это может быть радио или инфракрасный.

С «инфракрасником», вы все уже давно знакомы, это пульт от телевизора, для того чтобы переключить канал, вы направляете передний конец пульта в сторону инфракрасного приемника, он установлен в телевизоре, нажимаете кнопку, пульт отправляет сигнал, приемник принимает и «говорит» телевизору выполнить то или иное действие. Неудобство этого пульта заключается в том, что он не может подать сигнал через препятствие, и для этого на жалюзи с  приводом чаще всего применяют пульты с радиосигналом. Радио волна способна пройти через несколько бетонных стен и достигнуть радиоприемника.

 2. Вторая составляющая при выборе пульта ДУ следует из того, где будет находится пульт в то время когда его не используют. ПДУ для комнатных жалюзи, зачастую располагаются в комнате, либо лежат на столе, либо может быть установлен в пластиковый держатель на стену. Этот пульт должен удобно лежать в руке, не скользить и обычно они достаточно большие. Другое дело если пульт применяется для открытия ворот гаража, значит пульт всегда в машине или на связке с ключами от автомобиля. В этом случае он маленький, зачастую на нем всего одна кнопка (открыть, остановить, закрыть), команды выполняются в циклической последовательности. Давайте я вам покажу его на видео ниже.

Видео. Варианты управления рулонными шторами (радиовыключатель, пульт ДУ)

Ниже еще одно видео, где пульт с четырьмя кнопками, его можно запрограммировать либо на два изделия, одна пара кнопок будет управлять первым изделием вверх и вниз, а вторая другим. Либо можно По одной кнопке записать на 4 изделия, на каждую кнопку «повесить» по одному изделию и в этом случае кнопка будет работать циклично (вверх, стоп, вниз). Так же можно на каждую кнопку примеру записать по 30 изделий. При нажатии на нее все тридцать изделий начинают движение вверх, стоп, вниз и т. п.

Так же вместо кнопок, могут быть использованы несколько каналов на пульте ДУ, на 1-й канал можно записать 10 изделий, на 2-ой 2 изделия и т.д. На видео ниже представлен 5-ти канальный пульт и на каждый канал записано по два изделия. Так же можно выбрать все пять каналов, и управлять сразу всеми изделиями.

Управление жалюзи с выключателя на стене

Управления автоматическими жалюзи — это бюджетная замена пульту ДУ. Выключатели обычно устанавливают по одному на каждое изделие. Т.е. чтобы закрыть все окна, нужно будет подойти к каждому и «поклониться» ему. Более того, если остановитесь на этом варианте управления, обязательно уточните у производителя, как работает этот выключатель. А именно нужно ли жать на него постоянно во время работы изделия, или можно просто нажать и отойти, изделие дойдет до конечного верхнего или нижнего положения и остановиться само по себе.

Если окон много, то можно все выключатели сместить в одно место, но тут экономия теряется, так как придется тянуть провода по всему дому и устанавливать их возле двери.

Так же если вы желаете получить удобства, но не хотите пульт, а клавишу на стену, в этом случае нужно просто установить клавишу с радиоуправлением. Принцип работы будет такой же как и пульта ДУ. На видео ниже выключатель с внутренний стороны помещения для управления наружными жалюзи — рольставнями. Вот его как раз нужно держать, а при отпускании клавиши изделие останавливается.

.

Видео. Настройка 1-но канального радиовыключателя Амиго ERGONOMIC DC 315



Управление жалюзи со смартфона

Управление жалюзи со смартфона или айфона — это современная реальность. Производители автоматики для жалюзи не отстают от прогресса и делают эти изделия все более удобными. Принцип управления простой. На телефон, устанавливается приложение производителя автоматики, с телефона через мобильную сеть отправляется команда жалюзи, которые могут быть установлены за тысячи километров от пользователя. Приемник, в котором тоже установлена сим карта, либо он подключен в домашнюю сеть Wi-Fi принимает сигнал и управляет автоматическими жалюзи.

Есть другой вариант управления, но он реже используется. Если в телефоне установлен специальный инфракрасный источник сигнала, то передача команды происходит в прямой видимости изделия (или приемника инфракрасного сигнала).

.

Умный дом

Управление жалюзи и рольставнями в умном доме — самый продвинутый и самый дорогой вид управления. По умолчанию управлением как внешних так и наружных жалюзи занимается компьютер, который следит за многими показателями у помещении. Для этого дом должен быть оборудован датчиками освещенности, температуры, ветровыми, датчиками дождя. Которые установлены как изнутри помещения, так и снаружи.

Исходя из настроек заданных пользователем, умный дом поддерживает определенную температуру в помещении и характерный уровень освещения.

Жалюзи могут открываться или закрываться в зависимости от времени суток, от температуры снаружи или внутри помещения а так же от внешнего освещения.

Жалюзи в системе умный дом — это одна из составляющих одного большого организма, со своим централизованным мозгом.

Остается лишь добавить, что пользователь может вмешиваться при необходимости в работу системы и управлять изделиями через смартфон, айфон, планшет или с ноутбука и ПК.

Отзывы об автоматических жалюзи с электроприводом

Дорогие друзья, принимаются только качественные отзывы, комментарии или вопросы по теме. Несодержательные отзывы, реклама, спам и «крики души» удаляются беспощадно! Слушаю Вас… говорите же 🙂 …

Схема, конструкция, устройство рольставней. Подробно!

Skip to content

Рольставни получили широкое распространение по всему миру благодаря своим защитным свойствам. Мы прячемся за ними от шума улиц и палящих солнечных лучей. Скрываемся от сильных ветров и проливных дождей. И самое главное – рольставни защищают наши дома от вандализма и проникновения воров.

Содержание статьи

Используйте быстрые ссылки для перехода по странице:

• Рольставни сочетают всё лучшее от жалюзи, рулонных штор и металлических решеток

• Подробная схема рольставней

• Устройство рольставней с электроприводом

• Устройство рольставней с пружинно-инерционным механизмом

• Устройство рольставен с ручным управлением

• Выводы

Рольставни сочетают всё лучшее от жалюзи, рулонных штор и металлических решеток

Главная функция рольставней – защита окон и дверей от взлома. Ту же функцию раньше выполняли металлические решетки. Рольставни принято относить к одной из разновидностей жалюзи, поскольку они также состоят из узких полосок (ламелей). Внешне рольставни похожи на рулонные шторы – их так же можно свернуть в рулон. Рольставни объединили в себе лучшие качества жалюзи и металлических решеток.

Рольставни защищают окна как металлические решетки

Рольставни состоят из ламелей и защищают от солнца как жалюзи

Рольставни скручиваются в рулон как рулонные шторы

Конструкция рольставней (роллет)

Вас может заинтересовать…

Пластиковые окна

Остекление балконов

Мягкие окна

Остекление веранды

Панорамное остекление

Схема рольставней

Конструкция рольставней выглядит просто – полотно перемещается по боковым направляющим и скручивается в рулон, который прячется в коробе. На самом деле рольставни устроены сложнее. Особенно это касается роллетных систем с электроприводом. Каждый элемент конструкции выполняет определенные функции и должен строго соответствовать установленным международным стандартам. В противном случае говорить о надежности и долговечности устройства не приходится, равно как и о его защитных свойствах.

Не углубляясь во все технические нюансы, рассмотрим упрощенную схему рольставней на примере типовой конструкции для оконных проемов. На этом рисунке показаны узлы, из которых состоят любые рольставни и рольворота.

• Полотно рольставней

• Концевой профиль

• Направляющая шина

• Защитный короб

• Боковая крышка

• Октогональный вал

• Полотно рольставней

Полотно защитных рольставней состоит из набора ламелей, скрепленных между собой гибким соединением. Именно такой тип соединения позволяет скручивать полотно в компактный рулон. Для изготовления полотна используют пенонаполненный профиль роликовой прокатки и экструдированный профиль с повышенной устойчивостью к взлому. Немного особняком стоит стальной профиль, который отличается наибольшей прочностью и устойчивостью к взлому. Пенонаполненные профили, помимо защитной функции, обеспечивают неплохую шумо- и теплоизоляцию помещения.

Легкий пенонаполненный профиль. Внешне не отличается от антивандального.
Типоразмеры: 39 – 55 мм

Одностенный эконом-вариант профиля – противовзломный.
Типоразмеры: 42 мм

Экструдированный особо прочный антивандальный профиль для защиты.
Типоразмеры: 44 и 55 мм

Решетчатый – надежный и красивый профиль для защиты и обзора.
Типоразмеры: 56 и 84 мм

Перфорированный профиль с миниатюрными отверстиями в ламелях.
Типоразмеры: 56 мм

• Концевой профиль

Концевой профиль – последний, самый нижний профиль полотна рольставни. Он служит для повышения прочности полотна и установки запирающего устройства. Выпускаются несколько вариантов концевого профиля:

• Универсальный – служит для рольставней с электроприводом, так как не предусматривает установку запирающего устройства
• Ригельный – позволяет установить ригельный замок, ручной ригель или концевую планку снаружи или внутри помещения
• Замковый – дает возможность поднять ригельный концевой профиль, на котором расположен замок, на пару ламелей выше. Хороший вариант для дверных проемов, так как позволяет уменьшить попадание в замок пыли и грязи

Универсальный концевой профиль

Универсальный концевой профиль

Ригельный концевой профиль

Ригельный концевой профиль

Замковый концевой профиль

Замковый концевой профиль

• Направляющая шина

Полотно рольставни поднимается/опускается по направляющим шинам. Шины позволяют максимально контролировать ход полотна, предотвращают перекосы и раскачивание ламелей на ветру. Существуют 3 основных класса направляющих шин:

• Стандартные для классических рольставней
• Специальные (сдвоенные, угловые, дистанцирующие)
• Усиленные с повышенной противовзломной защитой

Направляющие изготавливаются из экструдированного алюминиевого профиля и могут быть окрашены в любой цвет. Вне зависимости от выбранного класса, шины способны устоять перед сильным ветром и попытками взлома.

GR45x22E
для профилей
AR37, AR40, AR41, AR45, AER42, AER44s

GR53x22E
для профилей
AR37, AR40, AR41, AR45, AER42, AER44s

GR70x26
для профилей
AR52, AR55, AER55s, AEG56, AER56, AEG30s

GR75x27E
для профилей
AR52, AR55, AEG56, AER56, AEG30s

GRM65x26
для профилей
AR52, AR55, AER55s, AEG56, AER56, AEG30s

GRM66x27E
для профилей
AR52, AR55, AEG56, AER56, AEG30s

• Защитный короб

В защитном коробе размещается убранное (свернутое) полотно роллеты. Короб изготавливается из алюминия и, как правило, окрашивается в цвет полотна роллеты. Коробы могут различаться между собой формой (круглые, квадратные, полукруглые и др) и способом монтажа (накладные, встроенные, скрытые). Помимо защиты полотна от осадков и грязи, защитный короб благотворно влияет на внешний вид всей конструкции, придавая ей завершенный вид. Большой выбор типоразмеров коробов – от 125 до 405 мм позволяет устанавливать рольставни на проемы различных размеров.

Защитный короб.
Типоразмеры:
от 125 до 300 мм

Защитный короб.
Типоразмеры:
от 360 до 405 мм

Система встроенных коробов.
Типоразмеры:
137, 150, 165, 180, 205 мм

• Боковая крышка

Боковые крышки устанавливаются по бокам защитного короба и являются его составной частью. Крышки, как и короб, изготавливаются из алюминия и окрашиваются в одинаковый с ним цвет. Форма, размер и функции боковых крышек напрямую зависят от конфигурации защитного короба. Выпускаются квадратные, круглые и полукруглые крышки, под 20 и 45 градусов.

Широкий размерный ряд боковых крышек – от 125 до 405 мм – позволяет устанавливать рольставни на различных проемах. Промежуточные крышки – сдвоенные и сквозные – предназначены для разделения широких проемов (витрин) с помощью двух и более рольставен. Сдвоенные крышки имеют центральную бобышку с внутренней и обратной стороны крышки, что позволяет установить независимое управление несколькими рольставнями. Сквозные крышки имеют отверстие, которое позволяет установить один вал и привод во всю конструкцию, что обеспечивает единое управление двумя и более рольставнями.

Боковая крышка
типоразмеры от 125 до 250 мм

Боковая крышка
типоразмеры от 250 до 300 мм

Крышка сдвоенная промежуточная
типоразмеры от 137 до 205 мм

Крышка сквозная промежуточная
типоразмеры от 137 до 205 мм

• Октогональный вал

Октогональный вал заставляет двигаться полотно рольставни за счет установленного внутри него приводного механизма. Специальные перфорационные отверстия позволяют надежно закрепить полотно, исключая возможность соскакивания его с вала. Октогональные валы изготавливают из высококачественной гальванизированной стали и различаются между собой диаметром (40, 60, 70 и 102 мм) и толщиной стенки. При выборе вала важно учитывать габариты и вес роллетной системы, чтобы не допустить соскакивания полотна и других поломок, вызванных несоответствием вала и полотна.

RT40x0,5

RT40x0,6

RT60x0,6

RT60x0,8

RT70x1,2

RT102x2,5

Устройство рольставней с электроприводом

Электропривод представляет собой электрический двигатель, внутри которого находится электромагнитный тормоз, редуктор и выключатели. Привод помещается внутри октогонального вала роллеты, который, в свою очередь, размещен в защитном коробе. Такая вот матрешка!

Внутривальный электропривод вращает вал в одну или другую сторону, наматывая или разматывая полотно роллеты. Направление вращение вала зависит от того, регулируется сигналом с локальных (клавишных, замковых или дистанционных выключателей) или дистанционных (пульты ДУ) устройств управления.

Как правило, рольставни с электроприводом оснащены дополнительно аварийным ручным механизмом, на случай отключения электричества.

В каких случаях следует ставить рольставни с электроприводом?

• Габариты и вес роллетного полотна. Витринные рольставни или гаражные ворота весом более 80 кг вручную открывать/закрывать весьма проблематично, а в некоторых случая просто невозможно.
• Комфорт. Управление на расстоянии через ДУ или смартфоны. Объединение блока управления с пультом охраны и системой видеонаблюдения. Интегрирование рольставней в систему “умный дом”.
1. Крышка боковая
2. Устройство направляющее
3. Подшипник
4. Капсула универсальная
5. Вал октогональный
6. Ригель в сборе
7. Короб защитный
8. Электропривод в сборе
9. Крепление
10. Шина направляющая
11. Заглушка
12. Замок боковой
13. Профиль концевой
14. Выключатель
15. Суппорт подшипника

Устройство рольставней с пружинно-инерционным механизмом

Пружинно-инерционный привод относится к механическому типу управлению. Он подходит для всех видов роллетных систем весом до 100 кг.

Принцип работы его весьма прост. Полотно быстро поднимается вверх за счет специальной торсионной пружины, которая крепится на валу. Опускается роллета и вовсе под собственным весом, если разблокировать полотно. Разблокировка полотна происходит каждый раз, когда отпирается замок. Поэтому необходимо после опускания полотна, блокировать концевой профиль ригельным замком.

1. Крышка боковая
2. Пластина ограничительная
3. Подшипник
4. Капсула универсальная
5. Вал октогональный
6. Короб защитный
7. Пружина тяговая
8. Пружинно-инерционный механизм
9. Пластина крепления
10. Шина направляющая
11. Заглушка
12. Полоса запорная
13. Профиль концевой
14. Стопор
15. Замок ригельный

Вас может заинтересовать…

Остекление балконов

Внутренняя отделка

Крыша на балкон

Двери на балкон

Объединение с комнатой

Устройство рольставен с ручным управлением

Рольставни с ручным управлением имеют одно ключевое отличие от конструкций оснащенных ПИМ: здесь нет торсионной пружины и полотно приходится поднимать вручную. Существует несколько типов приводов с ручным управлением. В целом, принцип работы у них одинаковый, различия лишь в деталях.

Ленточные  и шнуровые приводы

 Полотно рольставни приводится в движение специальной лентой, которая при натяжении сворачивает или разматывает ламели. Чтобы открыть/закрыть рольставни, достаточно плавно потянуть ленту на себя, если речь идет о классическом ленточном приводе. Шнуровой привод дополнительно оснащен вращающейся ручкой, которая связана со шнуровым укладчиком. Вращение ручки по часовой стрелке поднимает полотно, против часовой стрелки – опускает. Ленточный и шнуровой приводы подходят для самых легких рольставней весом не более 15 кг.

Кордовый (воротковый) привод

 Единственное отличие от предыдущих типов привода – замена ленты на более прочный стальной трос. Трос рассчитан на полотно весом до 40 кг, а при помощи эргономичной ручки, управлять такими тяжелыми рольставнями сможет каждый.

Роллета с ленточным или шнуровым приводом – схема

1. Крышка боковая
2. Устройство направляющее
3. Подшипник
4. Капсула универсальная
5. Вал октогональный
6. Короб защитный
7. Пружина тяговая
8. Шкив
9. Шкив
10. Пружина предохранительная
11. Направляющая для шнура
12. Шина направляющая
13. Заглушка
14. Замок боковой
15. Полоса запорная
16. Профиль концевой
17. Стопор
18. Замок ригельный
19. Направляющая для ленты
20. Лента
21. Шнур
22. Укладчик универсальный инерционный

Роллета с ручным кордовым приводом – схема

1. Крышка боковая
2. Устройство направляющее
3. Подшипник
4. Капсула универсальная
5. Вал октогональный
6. Короб защитный
7. Пружина тяговая
8. Шкив
9. Направляющая для корда
10. Трубка защитная
11. Шина направляющая
12. Заглушка
13. Замок боковой
14. Полоса запорная
15. Профиль концевой
16. Стопор
17. Замок ригельный
18. Корпус
19. Направляющая для корда
20. Укладчик для корда редукторный
21. Рукоятка

Роллета со съемным ручным воротковым приводом

1. Крышка боковая
2. Устройство направляющее
3. Подшипник
4. Капсула универсальная
5. Вал октогональный
6. Пружина тяговая
7. Короб защитный
8. Вставка
9. Редуктор
10. Шина направляющая
11. Заглушка
12. Замок боковой
13. Полоса запорная
14. Стопор
15. Замок ригельный
16. Профиль концевой
17. Кардан
18. Клипса пружинная
19. Вороток
20. Втулка приводная
21. Штифт приводной

Выводы

• Роллетное полотно перемещается по боковым направляющим и скручивается в рулон, который прячется в коробе.  Конструктивно рольставни близки металлическим решеткам, жалюзи и рулонным шторам.

• Основные составляющие части рольставней – полотно, концевой профиль, направляющая шина, защитный короб, боковая крышка, октогональный вал.

• Автоматическое открывание простое и приятное. Может осуществляться с помощью настенного выключателя или пульта.

• Комплектация рольставней зависит от способа управления – электропривод, пружинно-инерционный механизм или механика.

Остались вопросы? Пишите!

Бесплатно перезвоним и ответим на все вопросы

Или звоните +7 (495) 255-35-59

Как мы работаем

Чтобы заказать рольставни, позвоните нам по телефону +7 (495) 255-35-59 или закажите бесплатный обратный звонок, нажав на кнопку в верхнем меню сайта

Консультация

Ответим на все вопросы. Рассчитаем примерную цену.

Точный замер

Приедем в удобное время. В Москве бесплатно.

Производство

Изготовим от 5 дней. Доставим на объект точно в срок.

Монтаж

Установим за 1 день. Русские мастера с опытом от 5 лет.

Контроль качества

Убедимся, что вы довольны нашей работой.

Ашот2022-04-06T14:09:13+03:00

Моторизованные окна и моторизованные жалюзи

Купить сейчас

Купить сейчас

Купить сейчас

Купить сейчас

Купить сейчас

Купить сейчас

Купить сейчас

Купить сейчас

Беспроводная связь The Shade Store

КОЛИЧЕСТВО

1234567891011121314151617181920212223242526272829303132333435363738394041424344454647484950

Добавить в корзину

См. подробное описание продукта

ОПЫТ МОТОРИЗАЦИИ MADE SIMPLE®

Мы гордимся тем, что можем предложить современные моторизованные оконные системы. Наши передовые решения для умного дома позволяют синхронизировать несколько оконных покрытий, устанавливать сценарии и планировать таймеры — и все это с вашего пульта дистанционного управления, смартфона, планшета или системы домашней автоматизации. Вы даже можете открывать и закрывать окна с электроприводом звуком своего голоса с помощью Google Home, Amazon Alexa и других.

Мы также предлагаем автоматику от Lutron . В этом захватывающем союзе лучшая в своем классе технология Lutron сочетается с ведущим в отрасли выбором материалов, обслуживанием и стилем The Shade Store, что дает вам возможность контролировать естественное освещение в вашем доме.

С легкостью интегрируйте все виды обработки окон в вашем доме с помощью автоматизации от Lutron.

Чтобы узнать больше о преимуществах моторизации или узнать, как вы можете моторизировать свои окна, просто посетите местный демонстрационный зал или запишитесь на бесплатную консультацию дизайнера сегодня.


МОДУЛИ ПИТАНИЯ И УПРАВЛЕНИЯ

Магазин Shade Store предлагает три варианта мощности для автоматических штор:

Аккумулятор: 9 шт.0055


• Наше самое быстрое и простое решение.
• Не требуется проводка или электрик.
• Более тихий, долговечный и мощный, чем аккумуляторы наших конкурентов.
• Аккумулятор и мотор спрятаны в оконной раме.
• Подзаряжайте только 1-2 раза в год.

Солнечная панель:

• Добавьте дополнительную солнечную панель к моторам для очистки окон с перезаряжаемой батареей, чтобы увеличить время зарядки до 3 лет.

№

Вставной:

• Идеально подходит для окон с выходами поблизости.
• Подключается к стандартной розетке — подзарядка не требуется.
• Может быть подключен вашим электриком.
• Тише, чем наши аккумуляторные двигатели.

Вы также можете полностью контролировать свои окна с электроприводом с помощью приложения The Shade Store и пульта дистанционного управления. Синхронизируйте обработку окон, устанавливайте любимые позиции и планируйте таймеры одним нажатием кнопки. Воспользуйтесь нашим простым 15-канальным пультом дистанционного управления или загрузите официальное приложение The Shade Store на свой смартфон или планшет, чтобы с легкостью управлять всем домом. Все это стало возможным благодаря беспроводному соединению The Shade Store Wireless Link, элегантному устройству, которое беспроводным образом соединяет до 30 окон с электроприводом в вашем доме.

Наши моторизованные окна совместимы с Amazon Alexa, Google Home, Apple HomeKit и всеми другими системами умного дома, такими как Crestron, Control 4, Savant, Elan и многими другими. Эти расширенные параметры позволяют управлять обработкой окон с помощью голоса.

МОТОРИЗОВАННЫЕ ОКОННЫЕ ОБРАБОТКИ

Большинство наших оконных штор могут быть моторизованы, включая рулонные шторы, солнцезащитные шторы, римские шторы, шторы из плетеного дерева, ячеистые шторы и драпировку. Наши деревянные и металлические жалюзи можно открывать и закрывать с помощью электропривода, но ламели необходимо регулировать вручную. Моторизация недоступна для расслабленных римских штор, тюльпановых римских штор, драпировки с люверсами, драпировки с карманом для стержня или драпировки в виде кабины.

ПРЕИМУЩЕСТВА ОБРАБОТКИ МОТОРИЗОВАННЫХ ОКНО

Моторизованные окна — идеальное решение для умного дома:

• Чистый дизайн без видимых органов управления.
• Идеально подходит для обработки больших и труднодоступных окон.
• Легко управляйте группами окон, даже когда вас нет дома.
• Повысьте энергоэффективность и стоимость дома.
• Отличное решение для домохозяйств с высокой проходимостью.
• Сертификат Best For Kids™ позволяют управлять ими простым нажатием или тягой — без шнуров или шнурков.

ПОСЕТИТЕ НАШИ ВЫСТАВОЧНЫЕ ЗАЛЫ ПО ВСЕЙ СТРАНЕ

В The Shade Store с 1946 года мы занимаемся изготовлением лучших оконных штор на заказ. От выбора материалов и продуктов до измерения и установки наша команда экспертов позаботится обо всем, чтобы упростить процесс и гарантировать, что вы получите индивидуальные шторы, жалюзи. и драпировки, которые идеально подходят для вашего дома. Мы приглашаем вас посетить наши демонстрационные залы по всей стране, чтобы познакомиться с нашими моторизованными жалюзи, попробовать эксклюзивные материалы и получить бесплатную помощь в дизайне от нашей команды опытных консультантов по дизайну.

Найдите ближайший выставочный зал

сегодня, чтобы начать работу.

Лучшие моторизованные жалюзи для Windows Декабрь 2022 г. — Forbes Home

Моторизованные жалюзи поставляются с широким набором опций. С таким большим выбором на рынке, хитрость в выборе правильной обработки окон с электроприводом для вашей комнаты заключается в том, чтобы определить ваши точные потребности и желания, поэтому вам нужно выбирать только между несколькими вариантами, а не всей коллекцией.

Удобство

Моторизованные жалюзи должны быть удобны прежде всего. Ваш стиль дома и желаемое удобство могут быть решающими факторами при выборе жалюзи.

Хотя двигатели обычно выполняют одни и те же функции у разных производителей, способ управления ими может значительно отличаться от одной компании к другой. Вы можете найти элементы управления двигателем такими же простыми, как настенный выключатель, или такими же сложными, как программируемое приложение для телефона, которое позволяет вам управлять жалюзи из любого места.

В вашем доме могут быть недоступные окна, требующие дистанционного управления для открытия и закрытия жалюзи, или вы можете захотеть, чтобы ваши автоматические жалюзи помогали контролировать температуру в помещении в течение дня, когда солнце меняет свое положение.

Выберите систему управления с электроприводом, обеспечивающую уровень контроля, который оправдает инвестиции для вас и вашей семьи.

Размер окна

В большинстве домов размер окон не оказывает большого влияния на выбор жалюзи. Однако некоторые типы жалюзи и производители жалюзи ограничивают размер оконного покрытия.

Если в вашем доме есть большая стена с окнами, вы не сможете покрыть всю секцию одними жалюзи. В этом случае вам придется выбирать между более чем одним меньшим жалюзи или большим вариантом в другом стиле. Некоторые компании могут дополнительно ограничивать размер моторизованных жалюзи, чтобы двигатель мог выдерживать интенсивное использование.

Тип и стиль

К счастью, почти любой тип оконного покрытия можно тем или иным образом моторизировать. Но некоторые стили в определенных местах могут лучше подходить для автомобилизации, чем другие. И тип управления двигателем, который вы выберете, может иметь отношение к тому, какой тип жалюзи установить.

Вертикальные жалюзи, установленные, например, на часто используемой раздвижной двери патио, могут вообще не подходить для моторизации. Возможно, проще и быстрее просто сдвинуть жалюзи вручную, чем ждать, пока это сделает медленно вращающийся мотор.

Правильные жалюзи помогут контролировать температуру в доме, блокируя или пропуская солнечный свет. Моторизованные ячеистые шторы, которые открываются как сверху, так и снизу по заранее запрограммированному графику, могут быть лучшим вариантом, если вы предпочитаете именно это.

Индивидуальные опции

Индивидуальные опции изобилуют в мире оконных штор и жалюзи. Существует, казалось бы, бесконечное разнообразие атрибутов и комбинаций на выбор. После того, как вы нашли правильный тип и стиль моторизованных жалюзи с наиболее удобным управлением в соответствии с вашими потребностями, у вас все еще будет выбор.

Каждый тип оконных жалюзи имеет собственный список настраиваемых параметров. Римские шторы, будучи наиболее настраиваемыми, имеют варианты длины сгиба, выбора материалов, моделей дизайна и способов крепления на выбор, и это лишь некоторые из них. Деревянные жалюзи могут даже иметь варианты прокладки шнура, которые сводят проникновение света к минимуму.
