Устройство и типы электромеханических замков

Действует электромеханический замок, как и механический, посредством механического же воздействия на запирающий механизм, но само это механическое воздействие возникает не в результате физического приложения силы человеком (поворот ключа в замочной скважине), а в результате работы встроенного электромотора или соленоида.

Почти все модели электромеханических замков имеют встроенную систему контроля состояния двери, состоящую из механического запора и датчика. Дверь будет считаться закрытой, когда запирающее устройство будет заблокировано, в противном случае будет подаваться сигнал об её открытии. Что же касается отказобезопасности, то тут электромеханические замки подразделяются на два вида – нормально-открытые и нормально-закрытые. Первый тип схож с обычным электромагнитным замком. Его главная особенность – в случае пропадания электричества дверь будет открыта автоматически. Весомое достоинство подобной системы заключается в том, что она полностью соответствует требованиям пожаробезопасности. Нормально-открытые электромеханические замки часто устанавливают на двери, которые предназначены для экстренной эвакуации людей, например, в офисах и торговых центрах.

Нормально-закрытые замки по понятным причинам на эвакуационные выходы устанавливать запрещено, поэтому они используются в основном там, где нет постоянного потока людей, но есть нечто ценное, что должно быть защищено. Хранилище, оборудованное подобным замком, не откроется, даже если обесточить всё здание – дверь останется заблокированной, а отсутствие электричества попросту не даст возможности её открыть, потому разблокировка замка произойдёт только после получения электрического сигнала.

С конструктивной точки зрения электромеханические замки также делятся на несколько видов – электромоторные, соленоидные и замки с системой электроблокировки запирающего механизма. Наиболее распространёнными являются моторные замки, в которых работу ригеля обеспечивает электромотор постоянного тока, а механическое воздействие в большинстве случаев передаётся червячной передачей. Существуют и системы с редуктором, отличающиеся значительным усилием на валу и устойчивостью к затирам ригеля. Они являются наиболее надёжными, но из-за высокой цены и медленной работы (открывание двери может занимать до двадцати-тридцати секунд) на двери общественного пользования такие замки не устанавливаются – на них обычно ставят замки реечного или винтового типа, быстро работающие, но при этом шумные и развивающие на валу лишь незначительное усилие, порядка нескольких килограммов.

На большинстве электромоторных замков отсутствует фиксация ригеля в крайнем положении. На некоторых системах она присутствует, но встречается такая конструкция нечасто. Чаще всего же в целом электромоторные замки устанавливаются на банкоматы, двери в дом, гараж или другие помещения.

Соленоидные электромеханические замки работают по иному принципу. В подобных системах ригель приводится в действие сделанным из металла сердечником, который втягивается внутрь соленоида. В замках с электроблокировкой соленоиды тоже иногда используются – они приводят в действие защёлку, фиксирующую ригель в крайнем положении, но вместо соленоида может быть использован и электромотор. Основное отличие замка с электроблокировкой от электромоторного замка заключается в том, что в нём запирающее усилие создаётся с помощью пружин.

Целесообразность применения электромеханического замка зависит от стоящих перед вами целей. Впрочем, широкая область их использования делает их подходящими для большинства нужд, просто для разных условий используются различные системы. Именно универсальности электромеханические замки и обязаны своей популярностью.

У электромеханических замков, как и любых других, есть как достоинства, так и недостатки. Давайте остановимся на них поподробнее.

Плюсы подобных систем таковы:

• Универсальность областей применения. Помимо нормально-открытых и нормально-закрытых замков, существуют также замки с двумя нормальными положениями, которые можно настроить и так, и так. Правда, согласно нормам пожарной безопасности, на эвакуационные выходы их устанавливать всё равно нельзя – тут годятся только нормально-открытые замки.
• Высокая надёжность. Нормально-закрытый замок невозможно открыть, обесточив дверь или даже всё здание.
• Компактность. Вся система гораздо менее габаритна, чем электромагнитный замок, и по этому параметру скорее соответствует классическим механическим замкам.

Недостатки электромеханических замков:

• Наличие трущихся частей, как у механических запорных систем. В отличие от электромагнитных замков, электромеханические подвержены износу, и потому требуют регулярной инспекции на предмет состояние. Не исключено заклинивание запорного механизма в результате износа или попытки взлома.
• Шум. Электромеханические замки с реечным или винтовым механизмом, которые и применяются на установленных в общественных местах дверях, работают быстро, но при открытии издают громкий звук. Впрочем, серьёзным этот недостаток назвать нельзя.

Как и механические, и электромагнитные, электромеханические замки бывают разных типов, в зависимости от установки – врезные замки, накладные, полуврезные. Врезные электромеханические замки устанавливаются непосредственно в дверь, что позволяет скрыть их внутри. Это наиболее эстетично выглядит и затрудняет доступ возможных злоумышленников к механизму. Накладные замки устанавливаются снаружи, выступая из плоскости двери. Третьи представляют собой нечто среднее – замок устанавливается внутрь двери, но часть его корпуса всё равно выступает из его плоскости.

особенности работы электрозамка, виды и типы электрозамков, монтаж

Содержание

1. ⏩ Электрозамки и принцип их работы.
2. ⏩ Виды и типы электрозамков:
   •
     Электромеханические врезные замки.
   •
     Электромеханические накладные замки
   •
     Электрозащелки.
   •
     Электромагнитные замки.
   •
     Электроригельные замки.
   •
     Электромоторные замки.

3. ⏩Особенности монтажа электрозамков
4. ⏩Основные критерии выбора электрозамка
5. ⏩Выбор электрозамка – обращайтесь в интернет-магазин «Світ замків»!

Каким бы ни был надежным обычный механический замок, все же существует большое количество других потребностей и требований к входам в то или иное помещение. В частности, довольно часто в производственные, коммерческие и даже жилые зоны нужно иметь необходимость предоставлять доступ определенным категориям граждан или в конкретные временные промежутки. Специально для таких случаев используются системы контроля и управления доступом (СКУД). Основным запирающим устройством является электрозамок. В данной статье разберем, что это такое, какие существуют их виды и критерии выбора в зависимости от типа двери.

Электрозамки и их принцип работы


По своей сути электрозамок – это исполнительный элемент системы контроля и управления доступом (СКУД), предназначенный для того, чтобы предотвратить попадание в помещение посторонних лиц. В целом электрозамок почти ничем не отличается от обычного. Достаточно сказать, что электрозамки также бывают врезными и накладными, могут управляться нажимными или фиксированными ручками и открываться ключом. Большинство таких устройств имеют популярные размеры обычных механических замков – бексеты, межосевые расстояния, размеры планок. Основным отличием стал дополнительный способ управления.


Для работы электрической части к замку должен быть подведен источник питания, который с другой стороны подсоединяется к устройству управления. Такими устройствами могут быть различные элементы системы контроля доступа, с которыми человек взаимодействует, чтобы попасть в помещение: считыватель магнитных карт, биометрический датчик, кодонаборная клавиатура, брелок, кнопка или даже дистанционное управление смартфоном. Открытие или закрытие замка производится после подачи или выключения электрического тока. Это создает главное преимущество и причину, почему используются такие замки – они позволяют открывать двери дистанционно и без применения механического ключа.


Основное, что нужно знать о работе электрозамков в зависимости от подачи или снятия питания, это то, что они делятся на «нормально закрытые», «нормально открытые» и «универсальные»

1.
   Нормально закрытый. Разблокировка закрытого замка происходит при подаче электрического сигнала. При его отсутствии – замок закрыт.
2.
   Нормально открытый. При наличии электрического сигнала замок остается закрытым, а при остановке подачи – открывается.
3.
   Универсальный. У таких устройств есть переключатель, с помощью которого можно самостоятельно настроить нужный режим работы.

Виды и типы электрозамков


Электрозамки, как и их механические аналоги, имеют множество разновидностей. Разделяются замки как по способу монтажа, так и по принципу работы электрической и механической части. В каталоге интернет-магазина “Світ замків” представлены следующие категории этих устройств: электромеханические, электромагнитные, электроригельные и электромоторные.


К электромеханическим замкам можно отнести следующие:


Электромеханические врезные замки. По аналогии с обычными механическими замками, в зависимости от конкретной модели, могут устанавливаться врезным методом в любой тип двери. Кроме управления электрическим импульсом, их можно открыть и механическим способом – с помощью ключа. Блокировка производится автоматически простым закрытием двери. Принцип работы сводится к следующему: на электромагнитную катушку в замке поступает напряжение, приводящее в действие фиксатор пружины. Она втягивает в корпус замка запорный ригель или язычок. Так происходит разблокировка дверей. При закрытии двери механизм электромеханического замка снова в автоматическом режиме производит ее блокировку.

• Электромеханические накладные замки. Монтируются накладным способом с внутренней стороны двери. Изнутри обычно открываются с помощью встроенной механической кнопки. Снаружи – электрическим импульсом от устройства управления или механически ключом. Все электромеханические накладные замки имеют соленоид, при подаче электрического тока на который разблокируется фиксатор пружины. Она в свою очередь втягивает в корпус замка запорный ригель или язычок. Так происходит открывание. При закрытии двери механизм электромеханического замка снова в автоматическом режиме производит ее блокировку. Электромеханические накладные замки имеют некоторые особенности:
  1.
     В комплекте с каждым накладным замком идут две сердцевины, управляемые механическими ключами. Если через дверь или ворота есть возможность снаружи дотянуться до замка, тогда нужно устанавливать такой, который не имеет кнопки открывания на корпусе. При этом дистанционная кнопка открывания или другое управляющее устройство устанавливается в зоне, куда невозможно дотянуться. Кроме того, снаружи и изнутри такой замок всегда можно открыть ключом.
  2.
     Накладные электрозамки с установленной на внутренней части механической кнопкой подходят для цельных дверей. Такую кнопку с помощью сердцевины на внутренней стороне можно заблокировать в нажатом или отжатом состоянии. Это нужно для того, чтобы можно было зафиксировать замок в открытом состоянии для свободного прохода или, чтобы наоборот, заблокировать выход изнутри.
  3.
     Для установки электрозамков на уличные калитки и ворота следует выбирать модели, в которых корпус из нержавеющей или оцинкованной стали. Они не опасаются воды и значимых перепадов температуры.

• Электрозащелки. Они устанавливаются в коробку двери на место обратных планок, куда входит язычок обычных механических замков. При подаче электрического импульса блокирующий лепесток электрозащелки разблокируется и позволяет открыть дверь без нажатия на ручку. Достаточно потянуть или толкнуть полотно. То есть электрозащелка блокирует язычок замка и освобождает его при подаче сигнала. При этом наружная ручка не должна управлять язычком. Она должна быть либо глухой, то есть не должна нажиматься, либо ручкой-скобой. Устанавливаются электрозащелки в основном врезным методом в коробку металлических, деревянных и металлопластиковых дверей.

  Основным управляющим элементом является электромагнитная катушка внутри корпуса, блокирующая поворотный элемент – лепесток. Кроме того, некоторые модели электрозащелок могут иметь дополнительные функции и переключатели. А именно:

  • Функция механической памяти (обозначается в названии буквой А) – после кратковременной подачи тока защелка остается открытой до открытия-закрытия двери. Затем устройство автоматически перейдет в режим фиксации.
  • Функция механической разблокировки (обозначается в названии буквой Е) – специальный рычаг на корпусе, переводящий электрозащелку в постоянно открытое состояние (режим свободного прохода без подачи напряжения)


  Электрические защелки, как и электромеханические замки, могут быть «нормально закрытыми» и «нормально открытыми». Если необходимо, чтобы при исчезновении напряжения в сети, дверь автоматически разблокировалась, тогда следует устанавливать «нормально открытые» электрозащелки. Они остаются заблокированными, пока на них подается ток. Обычно такие защелки устанавливаются на эвакуационные выходы и двери общественного пользования, которые должны быть немедленно разблокированы в случае пожарной тревоги.


Кардинально другими по конструкции являются электромагнитные замки. Они состоят из основной части и ответной планки. Важен факт отсутствия каких-либо механических деталей, что значительно увеличивает срок службы таких замков. Основная часть представляет собой корпус с электромагнитом, устанавливаемым на раму двери. А обратная планка – это стальная пластина, которая прикручивается к полотну двери. Работа замка состоит в следующем: при подаче постоянного тока корпус замка примагничивает обратную планку. Сила удержания зависит от размера замка, то есть чем больше электромагнитная катушка расположена внутри – тем сильнее происходит примагничивание. При исчезновении питания замок отпускает планку и дверь становится открытой.


Для того, чтобы в момент примагничивания уменьшить шум от удара, на обратной планке обычно присутствует резиновая прокладка. Однако специалисты все равно рекомендуют обязательно устанавливать на дверное полотно доводчик. Он обеспечит плавное закрывание, что будет способствовать большему сроку эксплуатации как дверей, так и самого электромагнитного замка. Особенно это актуально для стеклянных полотен, где дотягивание без резких рывков и захлопываний критически важно для долговременной работы.


Следующий тип – электроригельные замки. Их принцип работы отличается от электромеханических, однако внутри используется похожая электромагнитная катушка. Она притягивает или выталкивает ригель в зависимости от типа замка. Большинство электроригельных замков «нормально открыты», то есть при отсутствии подачи тока они остаются в открытом состоянии. Чтобы дверь с таким замком была закрыта – на него постоянно нужно подавать напряжение. Однако есть и «нормально закрытые» электроригельные замки. И, чтобы можно было их разблокировать при отсутствии электричества, они имеют отверстие для установки обычной сердцевины, которая с помощью ключа управляет ригелем.


Все электроригельные замки комплектуются обратной планкой с обычным магнитом и имеют в своем корпусе геркон. При закрывании двери, когда замок приблизился к обратной планке, геркон реагирует на магнит и посылает сигнал, что необходимо выдвинуть ригель. Это и является основным отличием от электромеханических замков, где механический язычок является индикатором состояния закрытой двери и натягивает пружину ригеля. В электроригельном этим индикатором служит геркон под лицевой планкой замка и естественный магнит под обратной.


Устанавливаться такие замки могут как в полотно двери, так и в дверную раму, что упрощает протягивание кабелей. Поскольку эти запирающие устройства монтируются врезным способом – снаружи вообще отсутствуют какие-либо видимые части. Поэтому электроригельные замки могут использоваться в системах СКУД в качестве основного или дополнительного скрытого элемента запирания.


Вся сущность электромоторных замков кроется в названии. В отличие от других типов, в их конструкции содержится небольшой электрический двигатель, питающийся от постоянного тока. Он управляет массивными ригелями. Такие замки обычно большого размера и отличаются высокой стойкостью к излому. Чтобы управлять толстыми тяжелыми ригелями, уже недостаточно простого электромагнитного соленоида. Нужен полноценный электрический двигатель, хоть и малого размера. Из-за этого такого плана замки закрываются и открываются немного дольше других и издают небольшой шум при работе. Это обязательно нужно учитывать.

Особенности монтажа электрозамков


В отличие от простого механического замка для установки и правильной работы электрического запирающего устройства требуется дополнительное оборудование. Это обязательно нужно учитывать, поскольку материал двери и место установки напрямую влияет на тип замка, который Вам подойдет. Кроме запирающего устройства, минимально потребуется:

•
  Блок питания. Он подает ток на замок и трансформирует напряжение 220В в необходимые 12В или 24В.
•
  Контроллер. Это мозг системы контроля доступа. Он управляет электрозамком. Контроллер может быть отдельным устройством, устанавливаемым внутри помещения или быть встроенным во внешнее устройство считывания информации – кодовую панель, считыватель карт, биометрический сканер и т. д.
•
  Считыватель информации. Это устройство, с которым пользователь взаимодействует, чтобы попасть внутрь помещения. Например, считыватель карт и брелков, кодовая панель, пульт радиоуправления, сканер отпечатков пальцев или лица. Располагается на наружной стороне двери.
•
  Ручки для открывания дверей с обеих сторон.
•
  Дверной доводчик для автоматического закрывания после прохода пользователя.
•
  Дополнительно для удобства могут быть установлены домофон и кнопка дистанционного открывания.


Монтаж и подключение электрической части выполняется согласно схемам, которые описаны в инструкциях к каждому замку. Доверить это лучше квалифицированному мастеру. Что касается монтажа самого замка, то приведем пример установки электромеханического накладного замка на металлической двери. Прежде всего нужно знать, что установка должна выполняться там, где нет вертикальных или поперечных ребер жесткости. Замок прикладывают к двери, обводят карандашом, отмечая места крепления. В них сверлятся отверстия. Замок фиксируют шурупами или болтами. Если планируется использовать шурупы, отверстия под них следует делать на 0,2 мм меньше их диаметра. Перед фиксацией нужно также высверлить сквозное отверстие под сердцевину.

Основные критерии выбора электрозамка


Выбор нужного электрозамка нужно начинать с анализа требований к системе контроля и управления доступом (СКУД). Только в зависимости от требований и возможностей конкретного входа в помещение возможно правильно осуществить выбор запирающего устройства. Приведем самые главные нюансы, которые важно знать:

• Основные задачи СКУД. К примеру, ограничение входа в подъезд, доступ в офис без ключа, дистанционное открывание калитки из домофона, усиление защиты дверей скрытым замком – это все разные задачи, требующие установки разных запирающих устройств.
• Материал и конструкция дверей: деревянные, металлические, металлопластиковые. Этот параметр влияет на возможность физической установки замка и протяжки кабеля к нему.


Частота открывания дверей. Некоторые замки предназначены для бытового использования, то есть 10-50 раз в день. А некоторые для коммерческого – сотни или тысячи открываний дверей в день.

• Наличие уже установленных механических замков. Часто нужно отталкиваться от того, что уже установлено на дверях, чтобы электрический замок не конфликтовал с механическим.
• Требования к безопасности: замок для межкомнатных офисных дверей и входной двери квартиры будет разным.
• Режим работы двери: к примеру, для противопожарных дверей важно, чтобы при срабатывании пожарной сигнализации и обесточивании объекта замок становился открытым. Поэтому для такого типа подойдут «нормально открытые» запирающие устройства.
• Место расположения двери и климатические условия: если дверь, калитка или ворота находятся на улице, то понятно, что нужно выбирать среди влагозащищенных моделей и работающих при значительном перепаде температур.


На основе этих данных можно точно выбрать правильный электрозамок. Дадим несколько советов по лучшему выбору в той или иной ситуации:

1.
   На двери с большим потоком людей следует устанавливать электромагнитные замки. Это могут быть торговые и офисные помещения, больницы, образовательные центры, гостиницы, подъезды и т.д. Отсутствие механических деталей значительно увеличивает срок эксплуатации запирающих устройств. Однако электромагнитные замки менее защищены, поскольку их сила ограничивается силой примагничивания обратной планки к корпусу. Если потянуть дверь большей силой, чем мощность замка, то ее можно будет открыть не используя никакой специальный инструмент.
2.
   Для входной двери в квартиру или объект с повышенными требованиями безопасности лучше использовать электромеханические или электромоторные замки. Они более крепкие к вандальному излому по сравнению с другими типами замков, поскольку в своем корпусе имеют толстые ригели. Преимуществом является возможность с помощью ключа открыть дверь в случае отключения электроэнергии.
3.
   Для легких деревянных и металлопластиковых полотен лучше не использовать электромагнитные замки, поскольку со временем это приведет к «выкручиванию» дверей и их плохому закрыванию. Лучшим вариантом в таком случае станет использование электроригельных замков или электрозащелок.
4.
   Накладные электрозамки лучше использовать в тех случаях, где целесообразнее монтировать замок именно таким способом. Чаще всего это может быть востребовано в наружных металлических гаражных дверях, распашных механических и автоматических воротах, уличных калитках и дверях технических помещений. Накладные электромеханические замки используют в основном там, где они не портят внешний вид полотен.
5.
   Электрозащелки лучше всего ставить в тех случаях, когда уже установлен хороший механический замок. Или, если нет возможности протянуть кабель через полотно двери. Установка электрозащелки — один из самых простых способов оборудовать существующую дверь электрозамком с минимальными вмешательствами в конструкцию.
6.
   Аналогично если в полотне уже есть надежный механический замок, то в качестве вспомогательного элемента для СКУД может служить электроригельный замок. Он может быть установлен как в полотне, так и в дверной коробке. Большая сила на перелом ригеля, достигающая 2000 кг, обеспечит высокую эффективность против вандальных методов взлома. Кроме того, врезной метод установки этого замка позволяет делать его скрытым, без каких-либо внешних признаков присутствия.

Выбор электрозамка – обращайтесь в интернет-магазин «Світ замків»!


Конечно, в зависимости от конкретной ситуации важных аспектов для выбора может быть гораздо больше. Для того чтобы их не упустить, обязательно обращайтесь к опытным специалистам интернет-магазина «Світ Закмів». Мы посоветуем и подберем электрозамок для Вашей двери. В каталоге доступны только проверенные товары от лучших мировых производителей ABLOY, ATIS, YLI, EFF EFF, CISA, ISEO, VIRO, DORCAS и многих других. Для более подробной консультации обращайтесь в компанию Svitzamkiv в онлайн-чате на сайте или по телефонам на верху страницы. Мы гарантируем безопасный способ оплаты и быструю доставку электрозамков в Киеве и по всей территории Украины.


.

Вернуться к списку

Замок | Типы, механизмы и преимущества

замок

Смотреть все носители

Категория:

Наука и техника

Ключевые люди:

Чарльз Чабб

Похожие темы:

ключ
сторожить
Йельский замок
замок
замок времени

См. весь соответствующий контент →

замок , механическое устройство для защиты двери или сосуда таким образом, чтобы его нельзя было открыть, кроме как с помощью ключа или ряда манипуляций, которые может выполнить только человек, знающий секрет или код.

Ранняя история.

Замок возник на Ближнем Востоке; самый старый известный образец был найден в руинах дворца Хорсабад недалеко от Ниневии. Возможно, ему 4000 лет, он относится к типу, известному как штифтовой тумблер или, из-за его широкого использования в Египте, египетский замок. Он состоит из большого деревянного болта, которым крепится дверь, через который проделана прорезь с несколькими отверстиями в ее верхней поверхности. Узел, прикрепленный к двери, содержит несколько деревянных штифтов, которые вставляются в эти отверстия и захватывают болт. Ключ представляет собой большой деревянный брусок, по форме напоминающий зубную щетку; вместо щетинок у него вертикальные штифты, соответствующие отверстиям и штифтам. Вставленный в большую замочную скважину под вертикальными штифтами, он просто поднимается, приподнимая штифты и позволяя болту с ключом в нем скользнуть назад (рис. 1). Замки этого типа были найдены в Японии, Норвегии и на Фарерских островах и до сих пор используются в Египте, Индии и Занзибаре. Упоминание Ветхого Завета у Исайи: «И возложу ему на плечо ключ от дома Давидова» показывает, как носили ключи. Принцип падающей чеки, основная черта многих замков, был полностью развит в современном замке Йельского университета (рис. 2).

В гораздо более примитивном устройстве, используемом греками, затвор приводился в движение серповидным железным ключом, часто с искусно вырезанной деревянной ручкой. Ключ вставили в отверстие в двери и повернули, острие серпа зацепило засов и оттянуло его назад. Такое устройство могло обеспечить лишь небольшую безопасность. Римляне ввели металл для замков, обычно железо для самого замка и часто бронзу для ключа (в результате чего сегодня ключи встречаются чаще, чем замки). Римляне изобрели обереги — , т. е. выступов вокруг замочной скважины внутри замка, которые препятствуют вращению ключа, если только плоская поверхность ключа (его бородка) не имеет прорезей таким образом, что выступы проходят через прорези. На протяжении веков замки зависели от использования оберегов для обеспечения безопасности, и при их разработке и вырезании ключей применялась огромная изобретательность, чтобы сделать замок безопасным от любого ключа, кроме правильного (рис. 3). Такие защищенные замки всегда было сравнительно легко взломать, поскольку можно сделать инструменты, которые очищают выступы, какими бы сложными они ни были. Римляне первыми изготовили маленькие ключи для замков — некоторые настолько маленькие, что их можно было носить на пальцах как кольца. Они же изобрели висячий замок, который можно найти по всему Ближнему и Дальнему Востоку, где, вероятно, его независимо изобрели китайцы.

В Средние века для изготовления металлических замков применялись большие навыки и высокий уровень мастерства, особенно немецкие мастера-металлисты Нюрнберга. Подвижные части замков были тщательно подогнаны и обработаны, а снаружи они были щедро украшены. Даже ключи часто были виртуальными произведениями искусства. Безопасность, однако, зависела исключительно от сложной защиты, а механизм замка практически не разрабатывался. Одно усовершенствование заключалось в том, чтобы скрыть замочную скважину потайными ставнями, другое — сделать глухие замочные скважины, что заставляло взломщика тратить время и усилия. Французы 18 века преуспели в изготовлении красивых и замысловатых замков.

Разработка современных типов.

Первая серьезная попытка повысить надежность замка была предпринята в 1778 году, когда Роберт Бэррон в Англии запатентовал тумблерный замок двойного действия. Тумблер — это рычаг или собачка, которая попадает в прорезь в засове и препятствует его перемещению до тех пор, пока он не будет поднят ключом точно на нужную высоту из прорези; затем ключ сдвигает болт. Замок Бэррона (см. рис. 4) имел два тумблера, и ключ должен был поднимать каждый тумблер на разную величину, прежде чем можно было открыть засовы. Этот огромный прогресс в конструкции замков остается основным принципом всех рычажных замков.

Но даже замок Бэррона мало сопротивлялся решительному взломщику, и в 1818 году Иеремия Чабб из Портсмута, Англия, усовершенствовал тумблерный замок, включив в него детектор — удерживающую пружину, которая ловила и удерживала любой тумблер, сбора, был поднят слишком высоко. Это само по себе предотвратило вытаскивание засова, а также показало, что замок был взломан.

Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту.

Подписаться сейчас

В 1784 году (между замком Бэррона и усовершенствованием его Чаббом) замечательный замок был запатентован в Англии Джозефом Брама. Работая по совершенно другому принципу, он использовал очень маленький световой ключ, но при этом обеспечивал беспрецедентную степень безопасности. Замки Брамы очень сложны (следовательно, дороги в изготовлении), и для их изготовления Брама и его молодой помощник Генри Модслей (впоследствии ставший известным инженером) сконструировали ряд машин для механического изготовления деталей. Это были одни из первых станков, предназначенных для массового производства. Ключ Брама представляет собой небольшую металлическую трубку с узкими продольными прорезями на конце. Когда ключ вставляется в замок, он вдавливает несколько ползунков, каждый на глубину, контролируемую прорезями. Только когда все ползунки опущены точно на нужное расстояние, можно повернуть ключ и выбросить засов (рис. 5). Брама был настолько уверен в безопасности своего замка, что выставил один из них в своем лондонском магазине и предложил вознаграждение в размере 200 фунтов стерлингов первому, кто сможет его открыть. Более 50 лет он оставался нераскрытым, пока в 1851 году опытный американский слесарь А.С. Хоббс не добился успеха и не потребовал награды.

Расцвет замочной промышленности пришелся на середину 19 века. С быстро развивающейся экономикой, последовавшей за промышленной революцией, спрос на замки чрезвычайно вырос.

В этот период патенты на замки поступали быстро и массово. Все они включали в себя оригинальные вариации рычага или принципов Брамы. Наиболее интересным был паравтоптический замок Роберта Ньюэлла, изготовленный фирмой Дей и Ньюэлл из Нью-Йорка. Его особенность заключалась не только в том, что он имел два набора рычажных тумблеров, первый работал на второй, но также включал пластину, которая вращалась вместе с ключом и предотвращала осмотр внутренней части, что было важным шагом в предотвращении взломщика. . У него также был ключ со сменными битами, так что ключ можно было легко изменить. Ньюэлл продемонстрировал образец в Лондоне на Большой выставке 1851 года. Несмотря на многочисленные попытки, нет никаких сведений о том, что его когда-либо собирали.

В 1848 году американец Линус Йейл сделал далеко идущий вклад, запатентовав штифтовой тумблерный замок, основанный на адаптации древнеегипетского принципа. В 1860-х годах его сын Линус Йель-младший разработал цилиндрический замок Йельского университета с его маленьким плоским ключом с зубчатым краем, который сейчас, вероятно, является самым известным замком и ключом в мире. Штифты в цилиндре поднимаются на нужную высоту за счет зубцов, что позволяет поворачивать цилиндр. Количество комбинаций высот штифтов (обычно пять) вкупе с оберегающим действием кривого ключа и замочной скважины дают практически неограниченное количество вариаций (см. рис. 2). Он стал почти повсеместно использоваться для наружных дверей зданий и автомобильных дверей, хотя в 19В 60-е годы наметилась тенденция дополнять его на дверях домов прочным сувальдным замком.

В 1870-х годах Соединенные Штаты охватила новая криминальная техника: грабители захватили банковских кассиров и заставили их отдать ключи или комбинации от сейфов и хранилищ. Для борьбы с этим типом преступлений Джеймс Сарджент из Рочестера, штат Нью-Йорк, в 1873 году изобрел замок, основанный на принципе, запатентованном ранее в Шотландии, с часами, которые позволяли открывать сейф только в заранее установленное время.

Кодовый замок без ключа (см. рис. 6) происходит от «буквенного замка», использовавшегося в Англии в начале 17 века. В нем на веретено нанизано несколько колец (обозначенных буквами или цифрами); когда кольца поворачиваются так, что образуется определенное слово или число, веретено может выдвигаться, потому что все прорези внутри колец выстраиваются в линию. Первоначально эти замки с буквами использовались только для навесных замков и коробок с трюками. Во второй половине 19 в.века, разработанные для сейфов и дверей сейфов, они оказались наиболее надежной формой закрытия. Количество возможных комбинаций букв или цифр почти бесконечно, и в них нет замочных скважин, в которые можно поместить заряд взрывчатого вещества. Кроме того, они просты в изготовлении.

Простой кодовый замок с четырьмя кольцами (тумблерами в США) и 100 цифрами на циферблате (, т. е. , 100 позиций для каждого кольца) представляет 100 000 000 возможных комбинаций. На рис. 6 показано, как с помощью одной ручки можно настроить все колеса; в этом случае замок имеет три кольца или колеса, что дает 1 000 000 возможных комбинаций. Если, например, комбинация 48, 15, 90, ручка поворачивается против часовой стрелки до тех пор, пока 48 не окажется напротив стрелки в четвертый раз, что гарантирует отсутствие люфта между другими колесами. Прорезь на первом колесе (слева на схеме) находится в правильном положении для открытия и не будет двигаться при последующих операциях. Затем ручку поворачивают по часовой стрелке, пока цифра 15 не окажется напротив стрелки в третий раз; это устанавливает слот среднего колеса на одной линии с первым. Наконец, ручка поворачивается против часовой стрелки, чтобы вывести 90 во второй раз на стрелку. После этого все три слота находятся на одной линии, и можно повернуть ручку, чтобы вынуть болты. Комбинацию можно легко изменить, поскольку зубцы, показанные на каждом колесе, позволяют установить прорезь в другое положение относительно шпильки для этого колеса.

Часто бывает необходимо, особенно в отелях и офисных зданиях, чтобы менеджер или смотритель имели отмычку, которая откроет все замки в здании. Для проектирования комплекта одиночных замков, каждый из которых может открываться своим ключом, а также отмычкой, требуется согласованная организация ограждения. Отмычка имеет такую ​​форму, чтобы не касаться всех замков. Другой метод включает в себя две замочные скважины, одну для обычного ключа, другую для отмычки, или два набора тумблеров или рычагов, или, в случае замков Йельского университета, два концентрических цилиндра.

Электрический замок, для систем контроля доступа

Электрический замок, для систем контроля доступа — FCARD

Назад

Делиться

Дом
Продукция Центр продукции Другие

FCL-16AC Электрозащелка узкого типа

Принцип работы замков с электрозащелкой серии FC аналогичен замку Anode. По сравнению с катодным замком и анодным замком рабочий диапазон электрического замка меньше, обычно используется для деревянной двери.

Замок с электрозащелкой Подходит для встроенной установки с красивым внешним видом. Электромагнитная часть изготовлена ​​из высококачественного магнитного материала и специальной технологии, которая может работать в течение длительного времени, не создавая остаточного магнетизма, и обеспечивать нормальную работу и использование.

Связанная загрузка

Внедрение продукции

Электромеханический замок Принцип работы катодных замков серии FC аналогичен анодному замку. По сравнению с катодным замком и анодным замком рабочий диапазон катодного замка меньше, обычно используется для деревянной двери.

Замок с электрической защелкой является дополнительным продуктом системы контроля доступа. Устанавливается на дверную коробку и служит для запирания язычка механического замка. В настоящее время катодные замки серии FC могут широко использоваться в офисных зданиях, деревянных дверях, дверях из нержавеющей стали, противопожарных дверях, входных дверях жилых домов. Обычно запорный замок в основном разблокируется при подаче питания, что подходит для односторонних деревянных дверей. Мы рекомендуем использовать с источником питания ИБП, если он установлен, потому что катодный замок заблокирован, когда нет питания.

Параметры продукта

Рабочее напряжение: 12 В постоянного тока

Влажность: от -10 до 25 ℃

Материал языка: нержавеющая сталь, полировка

Защита от давления: 1800 кг

Вес: 0,3 кг

Размер: 160 Д x 25 Ш x 28 В мм

Ток: 450 мА (АО Тип — разблокировка при подаче питания), 200 мА (переменный ток — блокировка при подаче питания)

Гарантия качества: продукты серии катодных замков, обеспечивающие двухлетнюю гарантию качества

не заряжен. FCL-18AC блокируется при включении и разблокируется при отсутствии питания.

Замок с электрической защелкой Он имеет встроенную установку с красивым внешним видом. Электромагнитная часть изготовлена ​​из высококачественного магнитного материала и специальной технологии, которая может работать в течение длительного времени без остаточного магнетизма и обеспечивает нормальную работу и использование. Он использует язычок из нержавеющей стали высокой твердости, выдерживает ударное давление: 250 кг.

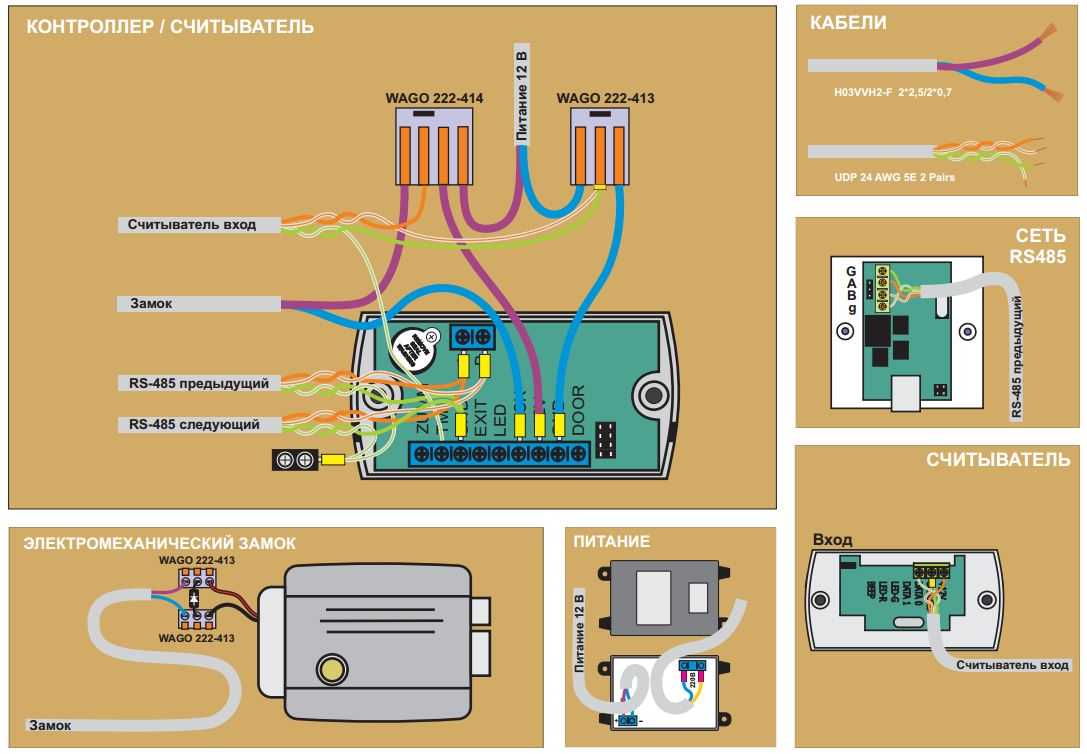

Схема подключения:
