Упор-фиксатор для гаражных и других ворот от ветра

Самый популярный тип ворот в нашей стране — распашные. Они просты в конструкции и надежны. Но приходится учитывать один важный момент: если распашные ворота не зафиксировать в открытом положении, от порыва ветра они могут захлопнуться. Если  в проеме стоит машина, то створка явно оставит вмятину. А если  на ее пути окажется человек, травма может быть очень серьезной. Поэтому в конструкции должен быть присутствовать упор для ворот. Конструкции могут быть самыми разными. От элементарных крючков, приваренных к створкам, до электромеханических или магнитных фиксаторов.

Содержание статьи

• 1 Механический воротный стопор: виды
  • 1.1 Проще простого — крючок на створках и ответные петли
  • 1.2 Простой упор для ворот: две петли и засов, подпружиненный вертикальный засов
  • 1.3 Вертикальный засов для ворот
  • 1.4 Уловитель-защелка для створки распашных ворот или калитки
  • 1.5 Самодельный подпружиненный фиксатор-уловитель
    • 1. 5.1 Особенности изготовления
  • 1.6 Откидной упор для гаражных ворот: простая эффективная конструкция
• 2 Ограничитель для ворот
  • 2.1 Воротные ограничители хода
  • 2.2 Ограничители для фиксации в закрытом состоянии

Механический воротный стопор: виды

Механические стопоры или фиксаторы для ворот относятся к категории самых простых и дешевых. Они популярны не только из-за этого. Еще потому, что ломаться, по сути, нечему. Это пара-тройка металлических деталей. Металл тоже не вечен, но если что-то и сломается, то замена займет минимум времени. Сделать и заменить можно все самому, своими руками, притом без сложных и дорогих инструментов.

Упор, фиксатор, стопор — это недорогие, но функциональные дополнения для распашных ворот

Проще простого — крючок на створках и ответные петли

Самый простой способ зафиксировать распашные ворота в открытом состоянии — использовать металлический крючок. По сути дела — это хорошо многим знакомый дверной крючок. На уровне земли, в стене или на столбе должны быть петли или скобы, за которые этот крючок будете цеплять.

Один из самых простых фиксаторов для ворот в открытом состоянии — крючок с ответными петлями

Это, пожалуй, самый дешевый и простой способ закрепить открытые распашные ворота. И крепить можно на любой высоте. Идеально, если есть возможность закрепить на уровне пояса. И держаться будет створка хорошо, и фиксировать/откидывать крючок будет просто.

В чем недостаток? В том, что петли не всегда есть где закрепить — не возле всех ворот есть столбы или стены. Можно, конечно, даже в бетонную или грунтовую площадку перед въездом вбить/забетонировать петлю, приварив ее к штырю. А крючок прикрепить внизу, за нижнюю часть створки. Но петлю надо будет «откапывать», очищать, что не всегда легко и просто сделать. Особенно в дождь или зимой найти под снегом и льдом. Второй момент — вам придется наклоняться, чтобы зафиксировать и освободить. Тоже не всех эта перспектива радует.

Если вам понравилась идея с крючком, но хочется большей надежности, можете использовать стяжки. Они есть с петлей с одной стороны и крюком с другой. В чем их плюс (кроме надежности) — легко подстраиваются под требуемую длину/высоту.

Варианты фиксации воротной створки крючком

Есть еще один вариант установки крюка для фиксации створок в открытом положении — прикрепить в верхней части створки (см. чертеж на рисунке выше). Можно на петле, можно — на металлическом уголке. На воротной раме закрепить ответную часть уголка с отверстиями. Уголок располагаем так, чтобы одна из полочек была свободной и находилась чуть выше края рамы. В этой полочке можно насверлить отверстия под крючок. Перемещая крюк, можно регулировать угол открытия створки. Чем длиннее ответный уголок, тем больше положений может иметь воротная створка. Ту же конструкцию можно использовать как ограничитель открывания створок.

Простой упор для ворот: две петли и засов, подпружиненный вертикальный засов

Если фиксировать надо нетяжелые створки или калитку, есть простое устройство, которое состоит из двух петель и металлического прута. Тут все просто. Надо выбрать способ фиксации петель и уровень, на котором их следует прикрепить. На стержень надо с одной стороны наварить упор — поперечину или шарик. Работает все элементарно: совмещаете петли, продеваете фиксатор. Все, упор для ворот в работе.

Удержать створки в открытом или закрытом состоянии можно при помощи двух петель и металлического штыря

Второй вариант на правом фото выше — он хорошо подойдет для вариантов с металлическим каркасом. Потребуется приварить дополнительную планку, которая будет находиться на расстоянии 20-30 см от одной из сторон рамы. Далее сверлятся отверстия, через которые будет проходить стержень. Металлический стержень для пружинного упора должен быть примерно в 2,5 раза длиннее, чем расстояние между поперечинами. Также нужна пружина длиной равной расстоянию между поперечинами.

Запор для калитки или ворот — один из вариантов

Сборка упора для ворот происходит на месте. Верхнюю часть стержня сгибаем под небольшим углом. Нужна будет сварка и небольшой кусок металла — для стопора. Еще требуются две шайбы. Стержень вводим в первое верхнее отверстие. С нижней стороны надеваем шайбу, продеваем пружину, еще одна шайба и продеваем край стержня через нижнее отверстие. Длину надо отрегулировать так, чтобы можно было застопорить створку. Снова-таки надо примерять на месте. Затем приварите небольшой кусок металла выше края верхней поперечины. Вот и все, упор для ворот готов.

Если сварки нет, допустимо использовать болт. В стержне можно просверлить отверстие, нарезать резьбу и вкрутить болт. Можно использовать трубку, а не стержень. Тогда надо просверлить в отмеченном месте сквозное отверстие, вставить болт, с другой стороны накрутить гайку.

Имеет смысл использовать фиксатор резьбовых соединений, чтобы надежно зафиксировать гайку на болте.

Фиксатор резьбовых соединений 1NEW

Вертикальный засов для ворот

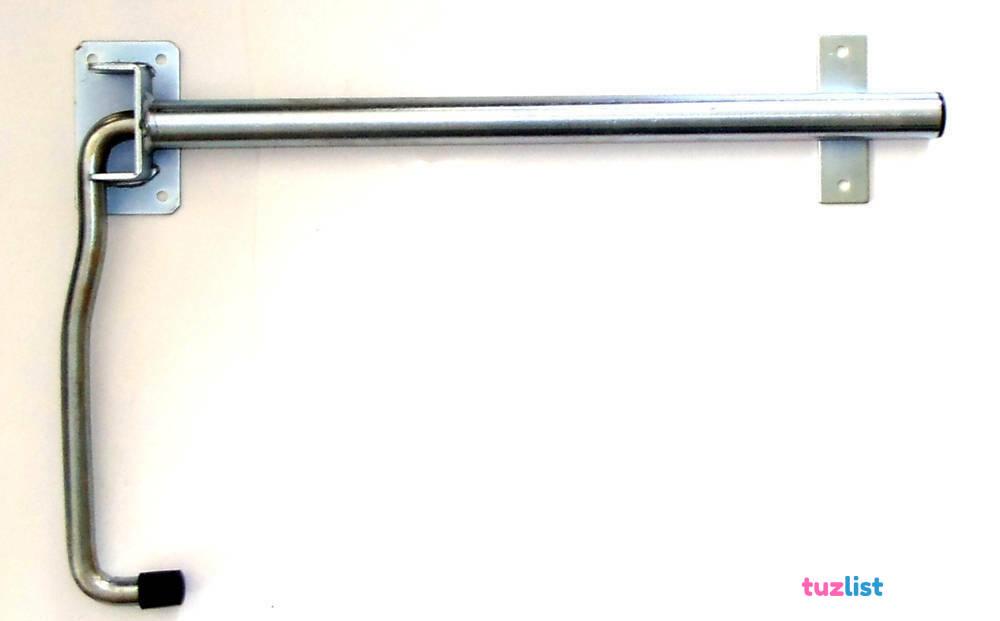

Еще один простой и дешевый способ фиксации ворот в открытом и закрытом положении — использовать обычный или подпружиненный засов. Вот только ставят его вертикально, штырем вниз. В землю, площадку забивают/бетонируют ответную трубку. Она должна иметь больший диаметр, чем диаметр стержня засова. И больше, как минимум, вполовину.

Стопорные штыри для ворот — классика жанра

Недостатки упоров такого типа все те же: чтобы опустить засов, надо попасть в трубку. А она может быть засыпана снегом, залита грязью, прятаться в траве. Вести «раскопки» надо согнувшись, так же как и фиксировать ворота. Придется и еще раз нагнуться — чтобы освободить засов и закрыть ворота. В общем, дешево, но не слишком удобно.

Уловитель-защелка для створки распашных ворот или калитки

Избавиться от лишних наклонов позволяет чуть более сложная модель с пружиной. Иногда такой упор для ворот называют «уловитель». Потому что он, действительно, «ловит» створку и фиксирует ее. Есть магазинные варианты. Например,  Gah Alberts (на фото ниже). Существуют как в вертикальном (напольном), так и горизонтальном (для крепления уловителя на стену или столб) исполнении.

Уловитель/защелка для створки ворот вертикального и горизонтального монтажа

Уголок-петля с окошком для крюка уловителя крепится на створке внизу, сам уловитель — на стене или на площадке перед воротами. Когда ворота открываются, уголок приподнимает подвижный крючок. Он имеет скругленную форму, что способствует легкому движению. Когда створка открылась настолько, что петля оказалась за пределами крюка, он (крюк) падает, захватывая петлю и не давая возможности обратного хода. Чтобы освободить створку, надо ногой нажать на «кнопку». Крючок приподнимется, защелка откроется.

Самодельный подпружиненный фиксатор-уловитель

Удобный уловитель можно сделать самому — конструкция несложная. Нужны кусок профильной (квадратной) трубы, металлическая полоса, пружина. Желательно иметь сварочный аппарат, но все можно сделать на болтовых соединениях.

Самодельный упор-уловитель. Хорошо работает, нет необходимости наклоняться или часто чистить

Стойку делаете из профильной трубы. Сечение трубы тем больше, чем тяжелее створка. В варианте на фото упор просто забит в грунт, но можно сделать вариант для крепления к бетонной площадке или к стене. При изготовлении важно правильно определить высоту, на которой требуется крепить подвижную поперечину. Ее верхний край должен находиться на 1 см ниже края «улавливаемой» створки.

Особенности изготовления

Длина пластины-уловителя выбирается произвольно. Но слишком короткой не делайте — будет жесткий ход.

Самодельный уловитель для распашных ворот: чертеж

Обратите внимание, что пластина-уловитель может быть расположена как плашмя (фото выше), так и на ребро (чертеж выше).

Если пластина расположена плашмя, с одной стороны заготовки, под небольшим углом, приварите отрезок той же полосы длиной около 10 см. Именно этот отрезок будет «захватывать и стопорить створку. Возможно, после испытаний, придется его делать больше или (что более вероятно) меньше.

С другой стороны пластины-уловителя, ближе к краю, делаете отверстие под крепление пружины. Длину и усилие пружины подбираете «по месту». От ее свойств зависит эффективность и степень жесткости работы всего устройства. Также жесткость можно менять, изменяя место крепления пружины на поперечине. Так что можно заранее насверлить несколько отверстий. Так, при испытании, сможете подобрать требуемый «режим» захвата.

К вертикальной стойке пружину можно крепить по-разному. Любой из способов подойдет. Выбор зависит от ее параметров.

Теперь надо собрать конструкцию. Под установку поперечины надо сделать в стойке вертикальный пропил. Высотой он в 2,5 раза больше чем ширина поперечины. По ширине пропил примерно в 1,5 раза шире ее толщины. В центре разреза делаем отверстие под установку болта, который будет осью движения. Сборка занимает пару минут. Основное — закрепить пружину.

Откидной упор для гаражных ворот: простая эффективная конструкция

В гараже за красотой мало кто гонится — тут более важна функциональность. Наиболее простой и эффективный метод фиксации створки ворот — обычный упор из подручных материалов. Как правило, упор делают из металлической полосы, трубки или профильной трубы малого сечения. Могут приспособить уголок с небольшими полочками. Для того чтобы упор хорошо фиксировал створку и не сдвигался под порывами ветра, его край заостряют.

Простой и достаточно надежный упор для ворот в гараже или на въезде

Крепить можно как к самой створке (первое и третье фото выше), так и к раме ворот (фото выше по центру). Тут также нужна пружина (можно поставить и две, по обеим сторонам упора), которая будет удерживать устройство в рабочем или «закрытом» состоянии. Место крепления пружины на стержне выбирайте при изготовлении. Тут требуется найти компромисс: чтобы было не слишком тяжело откидывать упор, но и достаточно жестко, чтобы не двигались ворота. В общем-то, конструкция простая и все видно на фото.

Ограничитель для ворот

Распашные ворота могут открываться на большой угол. Конкретно угол открывания зависит от петель и способа их установки. И далеко не всегда эта их способность во благо. Сильно толкнув створку, вы можно  повредить то, что находится рядом: стену, машину, нанести травму людям и домашним животным и т.д. Для удобного использования въезда, вполне достаточно чтобы створки открывались на 90° или, возможно, чуть больше. Чтобы ворота не открывались слишком широко и используют ограничитель для ворот. Иногда встречается название ограничитель хода или движения ворот, боковой упор или ограничитель.

Распашные ворота — это не только петли и створки. Для нормального функционирования нужны еще и стопоры/упоры

Воротные ограничители хода

В самом простом случае ограничить угол открывания ворот может колышек или металлический стержень, воткнутый в землю. На стержень лучше натянуть кусок резинового шланга. Это очень экономные варианты, эстетически они не слишком привлекательны. Более презентабельные можно купить. В магазинах и на «железных» рынках есть самые разные конструкции воротных ограничителей. Обычно это металлическая пластина с отверстиями для крепежа, на которой зафиксированы резиновые цилиндры. Есть ограничители для крепления на вертикальных и горизонтальных поверхностях.

Стопор или ограничитель хода для распашных ворот

Конструкции очень просты. Если имеете сварку и некоторый опыт работы с ней, можно нечто подобное сварить. Проблема может возникнуть из-за отсутствия подходящих резиновых деталей. Но они продаются отдельно под названием «ограничители хода откатных ворот». А немного изменив конструкцию, можно обойтись и без цилиндра. Нужно сделать площадку ограничителя в нужной плоскости. На нее можно будет наклеить пару слоев толстой резины. Эффект будет примерно одинаков.

Ограничители для фиксации в закрытом состоянии

С тем же названием есть другая группа устройств. Это ограничители для распашных ворот при закрытии. Нужны они обычно для въездных ворот без порога. Могут быть использованы для калиток.

Один из вариантов стопора-упора для закрытых ворот. Обратите внимание, что выступающая часть имеет округлую форму — так меньше вероятность зацепиться ногой и упасть

Чтобы закрытые створки не висели в воздухе, в месте их останова монтируют небольшие подставки, на которые края створок опираются. Это снимает излишнюю нагрузку с петель, повышает стабильность при ветре.

Виды стопоров для закрытых распашных ворот

Специалисты часто называют этот стопор центральным или срединным, а те, что располагаются по бокам — боковыми. Есть они разной высоты, ширины и формы. Размеры исчисляются в сантиметрах. Высота самого упора в высокой точке — порядка 4-6 см. Так что створки должны быть пригнаны отлично.

Пружинный упор и стопор надежно зафиксируют створки ворот в закрытом состоянии

Можно нечто подобное сделать самому? Почему нет? В простейшем случае можно поставить металлический уголок на небольшой подставке. Но он слишком «торчит», что может стать причиной травм. Можно набрать самодельный воротный стопор из металлических пластинок разного размера. Собрать можно при помощи сварки или на болтах.

Упор-фиксатор для гаражных и других ворот от ветра — Мир Окон 🏠

Содержание

Упор-фиксатор для гаражных и других ворот от ветра

Самый популярный тип ворот в нашей стране — распашные. Они просты в конструкции и надежны. Но приходится учитывать один важный момент: если распашные ворота не зафиксировать в открытом положении, от порыва ветра они могут захлопнуться. Если  в проеме стоит машина, то створка явно оставит вмятину. А если  на ее пути окажется человек, травма может быть очень серьезной. Поэтому в конструкции должен быть присутствовать упор для ворот. Конструкции могут быть самыми разными. От элементарных крючков, приваренных к створкам, до электромеханических или магнитных фиксаторов.

Содержание статьи

• 1 Механический воротный стопор: виды
  • 1.1 Проще простого — крючок на створках и ответные петли
  • 1.2 Простой упор для ворот: две петли и засов, подпружиненный вертикальный засов
  • 1.3 Вертикальный засов для ворот
  • 1.4 Уловитель-защелка для створки распашных ворот или калитки
  • 1.5 Самодельный подпружиненный фиксатор-уловитель
    • 1. 5.1 Особенности изготовления
  • 1.6 Откидной упор для гаражных ворот: простая эффективная конструкция
• 2 Ограничитель для ворот
  • 2. 1 Воротные ограничители хода
  • 2.2 Ограничители для фиксации в закрытом состоянии

Механический воротный стопор: виды

Механические стопоры или фиксаторы для ворот относятся к категории самых простых и дешевых. Они популярны не только из-за этого. Еще потому, что ломаться, по сути, нечему. Это пара-тройка металлических деталей. Металл тоже не вечен, но если что-то и сломается, то замена займет минимум времени. Сделать и заменить можно все самому, своими руками, притом без сложных и дорогих инструментов.

Упор, фиксатор, стопор — это недорогие, но функциональные дополнения для распашных ворот

Проще простого — крючок на створках и ответные петли

Самый простой способ зафиксировать распашные ворота в открытом состоянии — использовать металлический крючок. По сути дела — это хорошо многим знакомый дверной крючок. На уровне земли, в стене или на столбе должны быть петли или скобы, за которые этот крючок будете цеплять.

Один из самых простых фиксаторов для ворот в открытом состоянии — крючок с ответными петлями

Это, пожалуй, самый дешевый и простой способ закрепить открытые распашные ворота. И крепить можно на любой высоте. Идеально, если есть возможность закрепить на уровне пояса. И держаться будет створка хорошо, и фиксировать/откидывать крючок будет просто.

В чем недостаток? В том, что петли не всегда есть где закрепить — не возле всех ворот есть столбы или стены. Можно, конечно, даже в бетонную или грунтовую площадку перед въездом вбить/забетонировать петлю, приварив ее к штырю. А крючок прикрепить внизу, за нижнюю часть створки. Но петлю надо будет «откапывать», очищать, что не всегда легко и просто сделать. Особенно в дождь или зимой найти под снегом и льдом. Второй момент — вам придется наклоняться, чтобы зафиксировать и освободить. Тоже не всех эта перспектива радует.

Если вам понравилась идея с крючком, но хочется большей надежности, можете использовать стяжки. Они есть с петлей с одной стороны и крюком с другой. В чем их плюс (кроме надежности) — легко подстраиваются под требуемую длину/высоту.

Варианты фиксации воротной створки крючком

Есть еще один вариант установки крюка для фиксации створок в открытом положении — прикрепить в верхней части створки (см. чертеж на рисунке выше). Можно на петле, можно — на металлическом уголке. На воротной раме закрепить ответную часть уголка с отверстиями. Уголок располагаем так, чтобы одна из полочек была свободной и находилась чуть выше края рамы. В этой полочке можно насверлить отверстия под крючок. Перемещая крюк, можно регулировать угол открытия створки. Чем длиннее ответный уголок, тем больше положений может иметь воротная створка. Ту же конструкцию можно использовать как ограничитель открывания створок.

Простой упор для ворот: две петли и засов, подпружиненный вертикальный засов

Если фиксировать надо нетяжелые створки или калитку, есть простое устройство, которое состоит из двух петель и металлического прута. Тут все просто. Надо выбрать способ фиксации петель и уровень, на котором их следует прикрепить. На стержень надо с одной стороны наварить упор — поперечину или шарик. Работает все элементарно: совмещаете петли, продеваете фиксатор. Все, упор для ворот в работе.

Удержать створки в открытом или закрытом состоянии можно при помощи двух петель и металлического штыря

Второй вариант на правом фото выше — он хорошо подойдет для вариантов с металлическим каркасом. Потребуется приварить дополнительную планку, которая будет находиться на расстоянии 20-30 см от одной из сторон рамы. Далее сверлятся отверстия, через которые будет проходить стержень. Металлический стержень для пружинного упора должен быть примерно в 2,5 раза длиннее, чем расстояние между поперечинами. Также нужна пружина длиной равной расстоянию между поперечинами.

Запор для калитки или ворот — один из вариантов

Сборка упора для ворот происходит на месте. Верхнюю часть стержня сгибаем под небольшим углом. Нужна будет сварка и небольшой кусок металла — для стопора. Еще требуются две шайбы. Стержень вводим в первое верхнее отверстие. С нижней стороны надеваем шайбу, продеваем пружину, еще одна шайба и продеваем край стержня через нижнее отверстие. Длину надо отрегулировать так, чтобы можно было застопорить створку. Снова-таки надо примерять на месте. Затем приварите небольшой кусок металла выше края верхней поперечины. Вот и все, упор для ворот готов.

Если сварки нет, допустимо использовать болт. В стержне можно просверлить отверстие, нарезать резьбу и вкрутить болт. Можно использовать трубку, а не стержень. Тогда надо просверлить в отмеченном месте сквозное отверстие, вставить болт, с другой стороны накрутить гайку.

Имеет смысл использовать фиксатор резьбовых соединений, чтобы надежно зафиксировать гайку на болте.

Фиксатор резьбовых соединений 1NEW

Вертикальный засов для ворот

Еще один простой и дешевый способ фиксации ворот в открытом и закрытом положении — использовать обычный или подпружиненный засов. Вот только ставят его вертикально, штырем вниз. В землю, площадку забивают/бетонируют ответную трубку. Она должна иметь больший диаметр, чем диаметр стержня засова. И больше, как минимум, вполовину.

Стопорные штыри для ворот — классика жанра

Недостатки упоров такого типа все те же: чтобы опустить засов, надо попасть в трубку. А она может быть засыпана снегом, залита грязью, прятаться в траве. Вести «раскопки» надо согнувшись, так же как и фиксировать ворота. Придется и еще раз нагнуться — чтобы освободить засов и закрыть ворота. В общем, дешево, но не слишком удобно.

Уловитель-защелка для створки распашных ворот или калитки

Избавиться от лишних наклонов позволяет чуть более сложная модель с пружиной. Иногда такой упор для ворот называют «уловитель». Потому что он, действительно, «ловит» створку и фиксирует ее. Есть магазинные варианты. Например,  Gah Alberts (на фото ниже). Существуют как в вертикальном (напольном), так и горизонтальном (для крепления уловителя на стену или столб) исполнении.

Уловитель/защелка для створки ворот вертикального и горизонтального монтажа

Уголок-петля с окошком для крюка уловителя крепится на створке внизу, сам уловитель — на стене или на площадке перед воротами. Когда ворота открываются, уголок приподнимает подвижный крючок. Он имеет скругленную форму, что способствует легкому движению. Когда створка открылась настолько, что петля оказалась за пределами крюка, он (крюк) падает, захватывая петлю и не давая возможности обратного хода. Чтобы освободить створку, надо ногой нажать на «кнопку». Крючок приподнимется, защелка откроется.

Самодельный подпружиненный фиксатор-уловитель

Удобный уловитель можно сделать самому — конструкция несложная. Нужны кусок профильной (квадратной) трубы, металлическая полоса, пружина. Желательно иметь сварочный аппарат, но все можно сделать на болтовых соединениях.

Самодельный упор-уловитель. Хорошо работает, нет необходимости наклоняться или часто чистить

Стойку делаете из профильной трубы. Сечение трубы тем больше, чем тяжелее створка. В варианте на фото упор просто забит в грунт, но можно сделать вариант для крепления к бетонной площадке или к стене. При изготовлении важно правильно определить высоту, на которой требуется крепить подвижную поперечину. Ее верхний край должен находиться на 1 см ниже края «улавливаемой» створки.

Особенности изготовления

Длина пластины-уловителя выбирается произвольно. Но слишком короткой не делайте — будет жесткий ход.

Самодельный уловитель для распашных ворот: чертеж

Обратите внимание, что пластина-уловитель может быть расположена как плашмя (фото выше), так и на ребро (чертеж выше).

Если пластина расположена плашмя, с одной стороны заготовки, под небольшим углом, приварите отрезок той же полосы длиной около 10 см. Именно этот отрезок будет «захватывать и стопорить створку. Возможно, после испытаний, придется его делать больше или (что более вероятно) меньше.

С другой стороны пластины-уловителя, ближе к краю, делаете отверстие под крепление пружины. Длину и усилие пружины подбираете «по месту». От ее свойств зависит эффективность и степень жесткости работы всего устройства. Также жесткость можно менять, изменяя место крепления пружины на поперечине. Так что можно заранее насверлить несколько отверстий. Так, при испытании, сможете подобрать требуемый «режим» захвата.

К вертикальной стойке пружину можно крепить по-разному. Любой из способов подойдет. Выбор зависит от ее параметров.

Теперь надо собрать конструкцию. Под установку поперечины надо сделать в стойке вертикальный пропил. Высотой он в 2,5 раза больше чем ширина поперечины. По ширине пропил примерно в 1,5 раза шире ее толщины. В центре разреза делаем отверстие под установку болта, который будет осью движения. Сборка занимает пару минут. Основное — закрепить пружину.

Откидной упор для гаражных ворот: простая эффективная конструкция

В гараже за красотой мало кто гонится — тут более важна функциональность. Наиболее простой и эффективный метод фиксации створки ворот — обычный упор из подручных материалов. Как правило, упор делают из металлической полосы, трубки или профильной трубы малого сечения. Могут приспособить уголок с небольшими полочками. Для того чтобы упор хорошо фиксировал створку и не сдвигался под порывами ветра, его край заостряют.

Простой и достаточно надежный упор для ворот в гараже или на въезде

Крепить можно как к самой створке (первое и третье фото выше), так и к раме ворот (фото выше по центру). Тут также нужна пружина (можно поставить и две, по обеим сторонам упора), которая будет удерживать устройство в рабочем или «закрытом» состоянии. Место крепления пружины на стержне выбирайте при изготовлении. Тут требуется найти компромисс: чтобы было не слишком тяжело откидывать упор, но и достаточно жестко, чтобы не двигались ворота. В общем-то, конструкция простая и все видно на фото.

Ограничитель для ворот

Распашные ворота могут открываться на большой угол. Конкретно угол открывания зависит от петель и способа их установки. И далеко не всегда эта их способность во благо. Сильно толкнув створку, вы можно  повредить то, что находится рядом: стену, машину, нанести травму людям и домашним животным и т. д. Для удобного использования въезда, вполне достаточно чтобы створки открывались на 90° или, возможно, чуть больше. Чтобы ворота не открывались слишком широко и используют ограничитель для ворот. Иногда встречается название ограничитель хода или движения ворот, боковой упор или ограничитель.

Распашные ворота — это не только петли и створки. Для нормального функционирования нужны еще и стопоры/упоры

Воротные ограничители хода

В самом простом случае ограничить угол открывания ворот может колышек или металлический стержень, воткнутый в землю. На стержень лучше натянуть кусок резинового шланга. Это очень экономные варианты, эстетически они не слишком привлекательны. Более презентабельные можно купить. В магазинах и на «железных» рынках есть самые разные конструкции воротных ограничителей. Обычно это металлическая пластина с отверстиями для крепежа, на которой зафиксированы резиновые цилиндры. Есть ограничители для крепления на вертикальных и горизонтальных поверхностях.

Стопор или ограничитель хода для распашных ворот

Конструкции очень просты. Если имеете сварку и некоторый опыт работы с ней, можно нечто подобное сварить. Проблема может возникнуть из-за отсутствия подходящих резиновых деталей. Но они продаются отдельно под названием «ограничители хода откатных ворот». А немного изменив конструкцию, можно обойтись и без цилиндра. Нужно сделать площадку ограничителя в нужной плоскости. На нее можно будет наклеить пару слоев толстой резины. Эффект будет примерно одинаков.

Ограничители для фиксации в закрытом состоянии

С тем же названием есть другая группа устройств. Это ограничители для распашных ворот при закрытии. Нужны они обычно для въездных ворот без порога. Могут быть использованы для калиток.

Один из вариантов стопора-упора для закрытых ворот. Обратите внимание, что выступающая часть имеет округлую форму — так меньше вероятность зацепиться ногой и упасть

Чтобы закрытые створки не висели в воздухе, в месте их останова монтируют небольшие подставки, на которые края створок опираются. Это снимает излишнюю нагрузку с петель, повышает стабильность при ветре.

Виды стопоров для закрытых распашных ворот

Специалисты часто называют этот стопор центральным или срединным, а те, что располагаются по бокам — боковыми. Есть они разной высоты, ширины и формы. Размеры исчисляются в сантиметрах. Высота самого упора в высокой точке — порядка 4-6 см. Так что створки должны быть пригнаны отлично.

Пружинный упор и стопор надежно зафиксируют створки ворот в закрытом состоянии

Можно нечто подобное сделать самому? Почему нет? В простейшем случае можно поставить металлический уголок на небольшой подставке. Но он слишком «торчит», что может стать причиной травм. Можно набрать самодельный воротный стопор из металлических пластинок разного размера. Собрать можно при помощи сварки или на болтах.

Фиксатор для ворот

Главная » Разное » Фиксатор для ворот

Фиксатор распашных ворот — Сообщество «Гаражные дела» на DRIVE2

Добрый день всем.Недавно читал про фиксацию распашных ворот, решил поделиться своим вариантом. Лично для меня эта тема довольно больная. 3 года назад загонял машину и внезапный шквал ветра резко дернул одну створку ворот в тот самый момент, когда загонял машину в гараж. Сделать уже ничего не мог, итог — скол на стойке (удар пришелся концом шпингалета, 1-1,5 см. углубление внизу стойки). Машину так и продал с этим косяком.Довольно долго подпирал ворота чем придется, пока по соседству не объявился мастер на все руки по работе с металлом.Сергей сам проявил инициативу в плане модернизации, глядя как я при заезде каждый раз подпираю ворота канистрами с водой.

Собственно сам все и сделал за вполне приемлемую оплату.

Общий вид

Понадобилось:Металлическая пластина 3-4 мм.: примерно 5х30 см.Квадратный прут 1х1 см.: 1 м.Труба квадратная 2,5х2,5 см.: 1 м.Болт с гайкой (какой подвернется): 2 шт.

Болгарка, дрель и сварочный аппарат.

В моем случае все материалы были под ногами (т.е. сделали из обрезков). Поэтому на материалы не тратился.Креатив и исполнение за соседом-мастером, я внес лишь рацпредложение — заварить фиксирующую гайку (чтобы не открутили язычок, мало ли).

В процессе эксплуатации все оказалось очень хорошо. Ворота при открытии фиксируются сами, дотянуться до язычка при закрытии не составляет труда. Капля смазки раз в полгода — вот и все обслуживание.

Думаю, что на фото все ясно, пользуйтесь на здоровье.

Зазор между зубцом и трубой (сзади) надежно держит ворота

Не требует участия при открытии ворот

Боковой упор

Фиксатор распашных ворот — Сообщество «Сделай Сам» на DRIVE2

Добрый день всем.Недавно читал про фиксацию распашных ворот, решил поделиться своим вариантом.Лично для меня эта тема довольно больная. 3 года назад загонял машину и внезапный шквал ветра резко дернул одну створку ворот в тот самый момент, когда загонял машину в гараж. Сделать уже ничего не мог, итог — скол на стойке (удар пришелся концом шпингалета, 1-1,5 см. углубление внизу стойки). Машину так и продал с этим косяком.Довольно долго подпирал ворота чем придется, пока по соседству не объявился мастер на все руки по работе с металлом. Сергей сам проявил инициативу в плане модернизации, глядя как я при заезде каждый раз подпираю ворота канистрами с водой.

Собственно сам все и сделал за вполне приемлемую оплату.

Общий вид

Понадобилось:Металлическая пластина 3-4 мм.: примерно 5х30 см.Квадратный прут 1х1 см.: 1 м.Труба квадратная 2,5х2,5 см.: 1 м.Болт с гайкой (какой подвернется): 2 шт.

Болгарка, дрель и сварочный аппарат.

В моем случае все материалы были под ногами (т.е. сделали из обрезков). Поэтому на материалы не тратился.Креатив и исполнение за соседом-мастером, я внес лишь рацпредложение — заварить фиксирующую гайку (чтобы не открутили язычок, мало ли).

В процессе эксплуатации все оказалось очень хорошо. Ворота при открытии фиксируются сами, дотянуться до язычка при закрытии не составляет труда. Капля смазки раз в полгода — вот и все обслуживание.

Думаю, что на фото все ясно, пользуйтесь на здоровье.

Зазор между зубцом и трубой (сзади) надежно держит ворота

Не требует участия при открытии ворот

Боковой упор

Фиксаторы для гаражных ворот своими руками

Добрый день всем.  3 года назад загонял машину и внезапный шквал ветра резко дернул одну створку ворот, в тот самый момент, когда загонял машину в гараж. Сделать уже ничего не мог, итог — скол на стойке (удар пришелся концом шпингалета, 1-1,5 см. углубление внизу стойки). Машину так и продал с этим косяком.

Довольно долго подпирал ворота чем придется, пока по соседству не объявился мастер на все руки по работе с металлом. Сергей сам проявил инициативу в плане модернизации, глядя как я при заезде каждый раз подпираю ворота канистрами с водой.

Собственно сам все и сделал за вполне приемлемую оплату.

Общий вид

Понадобилось:

Металлическая пластина 3-4 мм.: примерно 5х30 см. Квадратный прут 1х1 см.: 1 м. Труба квадратная 2,5х2,5 см.: 1 м. Болт с гайкой (какой подвернется): 2 шт.

Болгарка, дрель и сварочный аппарат.

В моем случае все материалы были под ногами (т.е. сделали из обрезков). Поэтому на материалы не тратился. Креатив и исполнение за соседом-мастером, я внес лишь рацпредложение — заварить фиксирующую гайку (чтобы не открутили язычок, мало ли).

В процессе эксплуатации все оказалось очень хорошо. Ворота при открытии фиксируются сами, дотянуться до язычка при закрытии не составляет труда. Капля смазки раз в полгода — вот и все обслуживание.

Думаю, что на фото все ясно, пользуйтесь на здоровье.

Зазор между зубцом и трубой (сзади) надежно держит ворота

Не требует участия при открытии ворот

Похожие статьи:

Фиксатор гаражных ворот в открытом положении — Сообщество «Гараж Мечты» на DRIVE2

Фиксатор гаражных ворот, установленный на воротах моего гаража, является универсальным. Универсальность фиксатора заключается в том, что с его помощью возможно зафиксировать любую створку ворот, открытую под любым углом (в любое время года).

Фиксаторы в рабочем положении

При изготовлении данного фиксатора использовался угловой алюминиевый профиль с толщиной полки 2 мм. Алюминиевые уголки прикручены винтами к вертикальному уголку створок ворот. В качестве держателя фиксатора в поднятом положении применялись кусочки листа нержавеющей стали, которые были в наличии.

Фиксатор левой створки

Фиксатор правой створки

Фиксатор в поднятом положении

Держатель фиксатора в поднятом положении

Фиксаторы в поднятом положении. Ворота закрыты.

Размеры алюминиевого уголка (общая длина, размеры фасок, размеры вырезов в полке, толщина полки уголка и т.д.) зависят от угла съезда перед гаражом, а так же от зазора между створками ворот в закрытом положении.

Удачного применения!

Смотрите также

Замки для въездных, садовых, проходных, пешеходных ворот и дверей

Типов замков столько же, сколько и конструкций для ворот и дверей. В этой категории вы найдете механические кодовые замки, цифровые замки, замки с клавиатурой, ручки, рычаги, засовы, защелки, ящики для замков, магнитные замки, электрические защелки, соленоидные замки, сенсорные планки, дверные петли и замки для ворот для бассейнов. У нас есть широкий ассортимент брендов, включая Locinox, Lockey, Linear, Schlage, Kwikset, Duragate, Papaiz, PDQ, Cal-Royal, D&D, Adams Rite, Trine, Keedex, Platinum Access, Ramset, Liftmaster, DoorKing, Securitron, FAAC, Eagle, AiPhone, Rofu, International, Seco-Larm и Enforcer.

Замки без ключа доступны в механическом и электронном форматах . Механические блоки используют выбираемые винты для установки вашего уникального кода, электронные блоки имеют цифровую память и питаются от батареи. Если вам нужен механический замок, то Locinox представляет собой отличный продукт для использования на пешеходных воротах, изготовленных из трубчатой ​​стали, для которых требуется просверлить всего несколько отверстий, а не приваривать специальный замок, как это требуется для моделей Lockey. Вы тратите немного больше на продукт заранее, но экономите на затратах на установку. Если вы решите использовать продукцию Lockey на наружных воротах, убедитесь, что вы заказываете отделку «Морской класс», чтобы устройство выдержало воздействие погодных условий. Linear предлагает хорошую линейку электронных замков, но убедитесь, что вы выбрали 212LS, если планируете устанавливать его на открытом воздухе.

В категории «Замки и рычаги» вы найдете традиционную дверную фурнитуру, такую ​​как ручки, рычаги, защелки и засовы, для которых потребуется приварить запорную коробку, если вы делаете стальные ворота. Если вы используете линейку продуктов Locinox, вы можете установить замок, просто просверлив несколько отверстий в трубке ворот. Если вы строите раздвижные ворота, вы можете приварить один из приварных засовов с засовом или поворотный замок Locinox LSKZ. У нас также есть простой замок для распашных ворот, в котором используются саморезы, который называется DuraGate DGT-SGL.

Категория защелок содержит гравитационные защелки более традиционного типа, которые обычно можно найти на боковых воротах на заднем дворе дома. Существует несколько вариантов отделки и стилей, и их можно приварить или привинтить к воротам и стойке.

Коробка для замков категории имеет широкий выбор сварных швов в коробках для замков определенного типа, которые можно использовать с декоративными стальными, железными или алюминиевыми воротами. Много раз мы также указываем коробку с замком на вкладке «Аксессуары» замка, с которым он идет, и это гораздо более простой способ найти нужную деталь. Если у вас есть вопросы о том, какая конкретная коробка и замок подходят друг к другу, не стесняйтесь обращаться к нам за помощью.

У нас есть широкий выбор магнитных замков с удерживающим усилием от 300 до 2000 фунтов, и вы можете комбинировать несколько замков в одной цепи для увеличения удерживающего усилия. Маглоки питаются от 12 или 24 В постоянного тока и могут запускаться с помощью клавиатур, считывателей карт, кнопок, клавишных переключателей, домофонов, домофонов и т. д. Вы также можете подключить их напрямую к оператору ворот для дополнительной безопасности.

Электрические защелки в сочетании с дверной ручкой или рычагом с ключом для электронного управления доступом к двери или воротам в сочетании с клавиатурой, кнопкой или другим устройством контроля доступа. Как правило, доступ снаружи надежно контролируется, а внутренняя часть ручки или рычага остается незапертой, чтобы обеспечить свободный выход из помещения, хотя вы можете заблокировать обе стороны и потребовать код или считыватель карт для доступа и выхода. Электромагнитные замки обычно используются в качестве альтернативы магнитным замкам на въездных воротах с солнечными батареями.

Сенсорные панели используются для аварийного выхода из охраняемого объекта, они бывают разной длины и стиля, а некоторые также предлагают возможность запуска тревоги при использовании. Дверные шнуры или дверные петли используются для защиты любых электрических проводов, проходящих между движущейся дверью или воротами и стойкой или стеной рядом с ними.

Замки для плавательных бассейнов подходят и необходимы  для закрытия доступа к плавательным бассейнам.

Читать далее

Рекомендуемые продукты

@ Copyright 2021 Gate Depot @ Martrano Enterprises, LLC Все права защищены. Никакая часть этого сайта не может быть воспроизведена в любой форме или любыми средствами, механическими или электронными, без предварительного письменного согласия Gate Depot.

Замок для ворот SmartKey — черный N109-080

Нажмите, чтобы увеличить

Нажмите, чтобы увеличить

Нажмите, чтобы увеличить

Нажмите, чтобы увеличить

Нажмите, чтобы увеличить

Нажмите, чтобы увеличить

Нажмите, чтобы увеличить

Нажмите, чтобы увеличить

Нажмите, чтобы увеличить

Нажмите, чтобы увеличить

Нажмите, чтобы увеличить

Артикул № N109-080

60,81 $ Цена по прейскуранту

Рекомендуемая производителем розничная цена может меняться в зависимости от местоположения

2-3/10″, черный, Visual Pack

Купить онлайн Найти в магазине

Описание продукта

• Замок SmartKey Gate Lock от National Hardware обеспечивает простую в использовании функцию запирания и удобство использования одного ключа для всех ваших замков.
• Стойкое к ржавчине покрытие Black WeatherGuard™ защищает замок от непогоды и обеспечивает максимальную долговечность.
• Устанавливается с включенным оборудованием как для левшей, так и для правшей.
• SmartKey Gate Lock включает в себя замок, защелку, ответную планку, ключ Kwikset KW01, инструмент обучения SmartKey и все необходимое оборудование для установки.
• Покрыт защитным покрытием WeatherGuard™, которое выдерживает суровые погодные условия и предотвращает коррозию.
• Отлично подходит для различных применений, включая ворота, навесы, двери и т. д.
• Ограниченная пожизненная гарантия National Hardware Lifespan™

Документы

Технические характеристики

• Запас #

  Н109-080

• Каждый СКП

  886780023732

• Внутренний СКП

  00886780023732

• Мастер СКП

  00886780023730

• Каждое количество

  1

• Упаковка

  Визуальный пакет

• Товарные знаки

  Умный ключ™

Рекомендуемые идеи, советы и инструкции

Просмотреть все

Яма для костра на открытом воздухе своими руками

Уютный уголок для чтения своими руками

Цветочная люстра своими руками: создайте свою собственную цветочную люстру

Подвесные растения своими руками

Цветочная корона своими руками дешевле!

Доказано, что наша защита WeatherGuard™ в 3 раза более устойчива к коррозии по сравнению с нашими конкурентами.

Замки для въездных, садовых, проходных, пешеходных ворот и дверей

Типов замков столько же, сколько и конструкций ворот и дверей. В этой категории вы найдете механические кодовые замки, цифровые замки, замки с клавиатурой, ручки, рычаги, засовы, защелки, ящики для замков, магнитные замки, электрические защелки, соленоидные замки, сенсорные планки, дверные петли и замки для ворот для бассейнов. У нас есть широкий ассортимент брендов, включая Duraget, Locinox, Adams Rite, Lockey, Kwikset, Doorking, Schlage, Rofu, Trine, D&D, Securitron, Liftmaster, FAAC, International, Keedex, Linear Pro Access, Lokk-Latch, PDQ, Platinum. Системы доступа, бренды безопасности, AiPhone, Eagle, MMTC, Papaiz, Ramset, Seco-Larm и US Automatic.

Замки без ключа доступны в механическом и электронном форматах . Механические блоки используют выбираемые винты для установки вашего уникального кода, электронные блоки имеют цифровую память и питаются от батареи. Если вам нужен механический замок, то Locinox представляет собой отличный продукт для использования на пешеходных воротах, изготовленных из трубчатой ​​стали, для которых требуется просверлить всего несколько отверстий, а не приваривать специальный замок, как это требуется для моделей Lockey. Вы тратите немного больше на продукт заранее, но экономите на затратах на установку. Если вы решите использовать продукцию Lockey на наружных воротах, убедитесь, что вы заказываете отделку «Морской класс», чтобы устройство выдержало воздействие погодных условий.

В категории «Замки и рычаги» вы найдете традиционную дверную фурнитуру, такую ​​как ручки, рычаги, защелки и засовы, для которых потребуется приварить запорную коробку, если вы делаете стальные ворота. Если вы используете линейку продуктов Locinox, вы можете установить замок, просто просверлив несколько отверстий в трубке ворот. Если вы строите раздвижные ворота, вы можете приварить один из приварных засовов с засовом или поворотный замок Locinox LSKZ. У нас также есть простой замок для распашных ворот, в котором используются саморезы, который называется DuraGate DGT-SGL.

Категория защелок содержит гравитационные защелки более традиционного типа, которые обычно можно найти на боковых воротах на заднем дворе дома. Существует несколько вариантов отделки и стилей, и их можно приварить или привинтить к воротам и стойке.

Коробка для замков категории имеет широкий выбор сварных швов в коробках для замков определенного типа, которые можно использовать с декоративными стальными, железными или алюминиевыми воротами. Много раз мы также указываем коробку с замком на вкладке «Аксессуары» замка, с которым он идет, и это гораздо более простой способ найти нужную деталь. Если у вас есть вопросы о том, какая конкретная коробка и замок подходят друг к другу, не стесняйтесь обращаться к нам за помощью.

У нас есть широкий выбор магнитных замков с удерживающим усилием от 300 до 2000 фунтов, и вы можете комбинировать несколько замков в одной цепи для увеличения удерживающего усилия. Маглоки питаются от 12 или 24 В постоянного тока и могут запускаться с помощью клавиатур, считывателей карт, кнопок, клавишных переключателей, домофонов, домофонов и т. д. Вы также можете подключить их напрямую к оператору ворот для дополнительной безопасности.

Электрические защелки в сочетании с дверной ручкой или рычагом с ключом для электронного управления доступом к двери или воротам в сочетании с клавиатурой, кнопкой или другим устройством контроля доступа. Как правило, доступ снаружи надежно контролируется, а внутренняя часть ручки или рычага остается незапертой, чтобы обеспечить свободный выход из помещения, хотя вы можете заблокировать обе стороны и потребовать код или считыватель карт для доступа и выхода. Электромагнитные замки обычно используются в качестве альтернативы магнитным замкам на въездных воротах с солнечными батареями.

Сенсорные панели используются для аварийного выхода из охраняемого объекта, они бывают разной длины и стиля, а некоторые также предлагают возможность запуска тревоги при использовании. Дверные шнуры или дверные петли используются для защиты любых электрических проводов, проходящих между движущейся дверью или воротами и стойкой или стеной рядом с ними.

Замки для плавательных бассейнов подходят и необходимы  для закрытия доступа к плавательным бассейнам.

Читать далее

Рекомендуемые продукты

Магнитные замки для садовых ворот, ворот бассейнов, проходных ворот, пешеходных ворот и въездных ворот

Магнитные замки могут использоваться в широком спектре приложений от внутренних дверей до пешеходных ворот, раздвижных ворот и подъемных дверей. У нас есть много размеров и брендов, включая Doorking, Locinox, Liftmaster, FAAC, Platinum Access Systems, Security Brands, Eagle, MMTC, Ramset и Securitron. Удерживающая сила начинается с 300 фунтов и достигает 2000 фунтов на магнитный замок с возможностью последовательного подключения нескольких замков для увеличения удерживающей силы.
